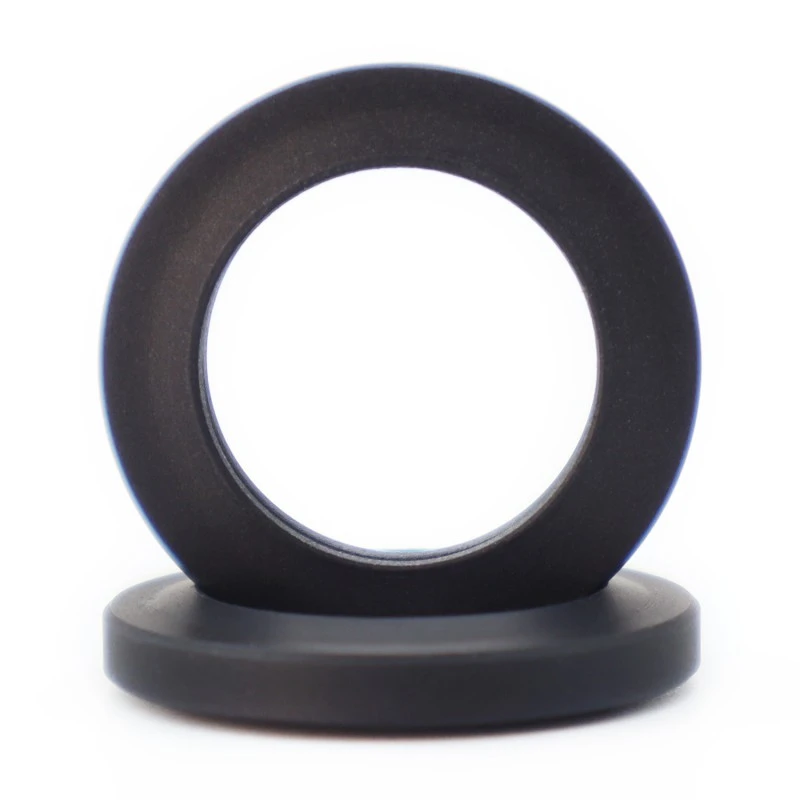

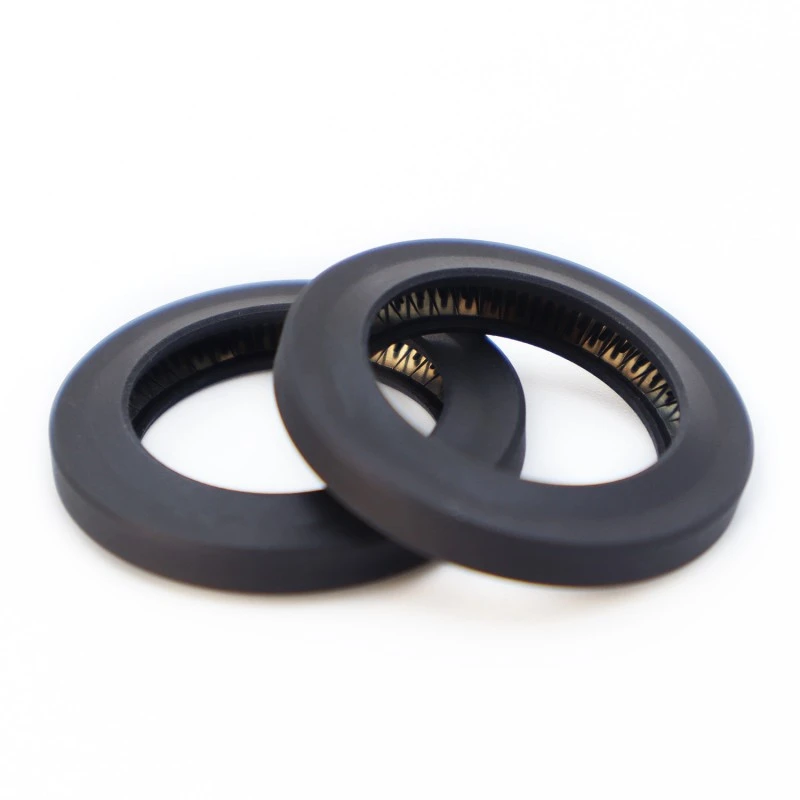

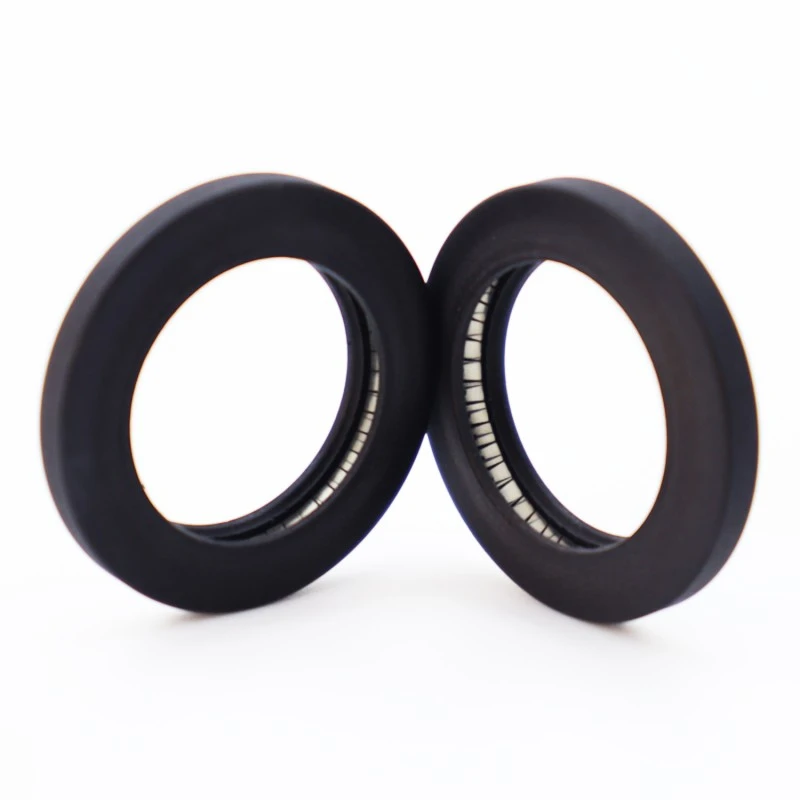

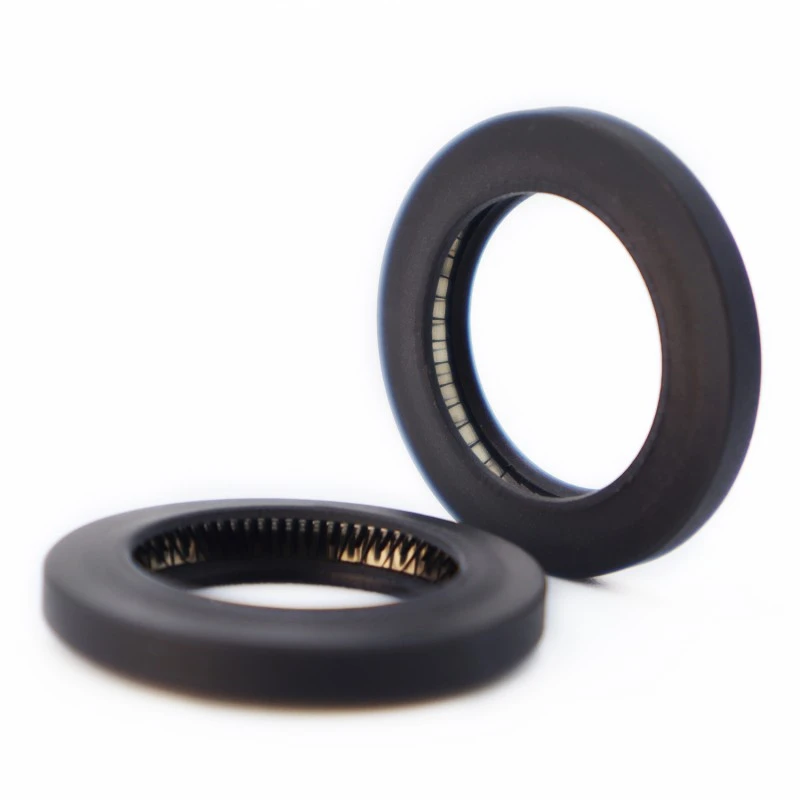

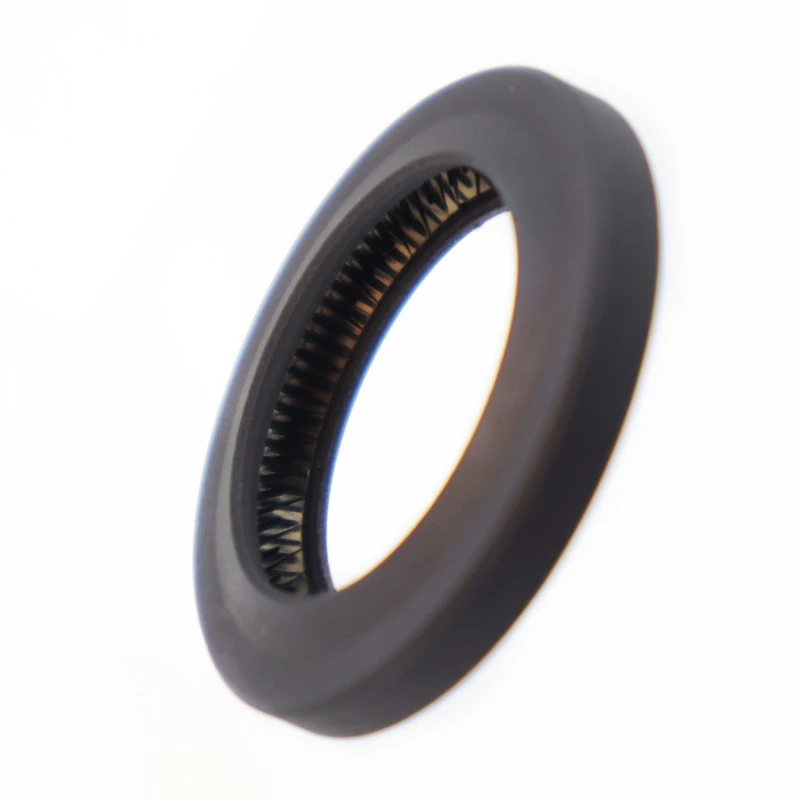

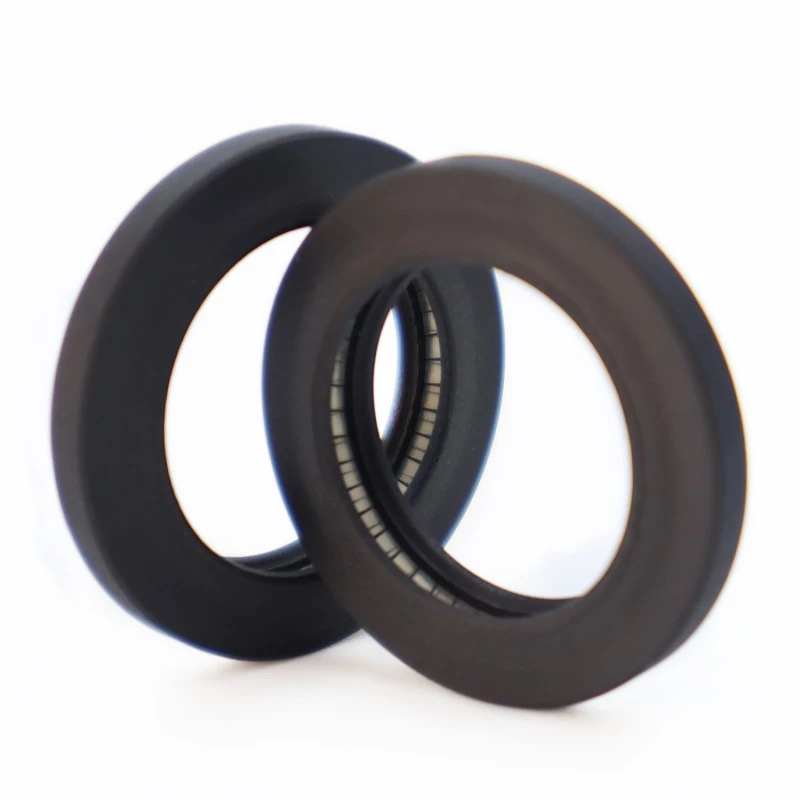

RC2876-tätningen består av en fjäder av rostfritt stål och högpresterande plast. Den rostfria fjädern kan vara antingen en V-formad eller O-formad fjäder. Vid användning av RC2876-B måste lämpligt elastomermaterial väljas.
Tillämpliga driftsförhållanden (extrema värden ska inte inträffa samtidigt)
|
Tryck (MPa) |
Hastighet (m/s) |
Temperatur (°C) |
Medium |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Alla vätskor, kemikalier och gaser |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Materialval
1. De medföljande O-ringsmaterialen kan väljas från: R01 Nitrilgummi (NBR), R02 Fluorgummi (FKM), etc.
2. Tätningsringsmaterial: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Fjädrar i rostfritt stål kan väljas från O-formade fjädrar och V-formade fjädrar.
Beställningsexempel
RC2876-40-PTFE4+V: Inre tryckspårets yttre diameter är 40, tätningsringens material är PTFE4, fjädern är V-formad fjäder.
RC2876-B-40-PTFE4+R02: Inre tryckspårets yttre diameter är 40, tätningsringens material är PTFE4, matchande O-ringen är gjord av fluorgummi.
Obs: Om ett utökat intervall krävs, använd serienumret.
Specifikationstabell (Alla specifikationer inom parameterområdet är tillgängliga)
|
Serienummer |
Serienummer |
Standardsortiment DH11 |
Utökad omfattning DH11 |
Spårdjup h-0,05 |
Spårbredd L+0,2 |
Rundade hörn Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1 000 |
≥100 |
9.5 |
15.0 |
0.8 |
