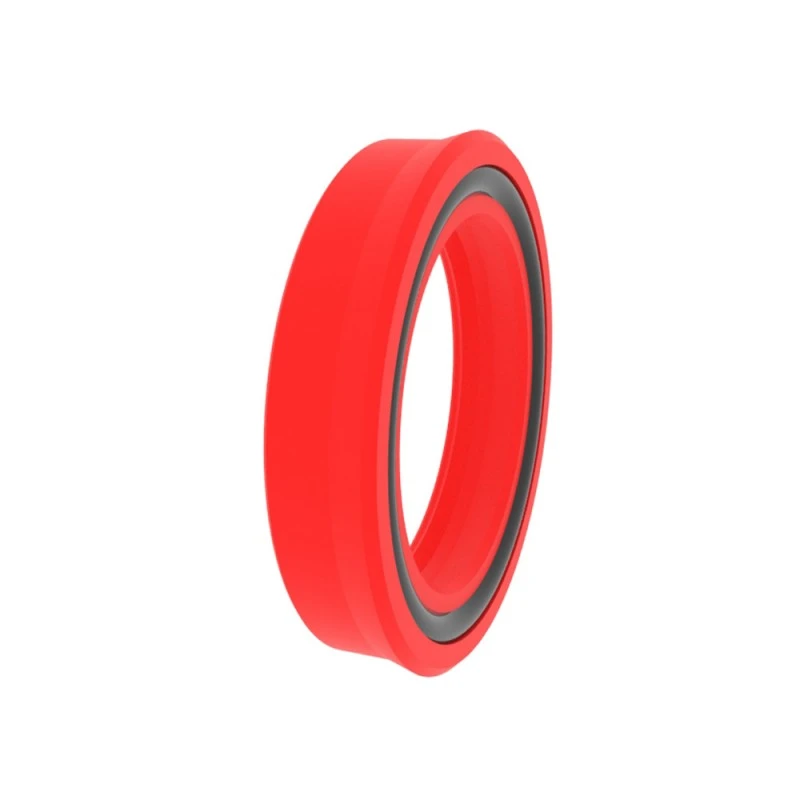

Kolvstångtätning Vridningssälar

Vår RCS -serie, genom professionell design och teknisk produktion, uppfyller de olika behoven hos Piston Rod Seal Turning Seals, som ger exakta lösningar från allmänna scenarier till extrema arbetsförhållanden.

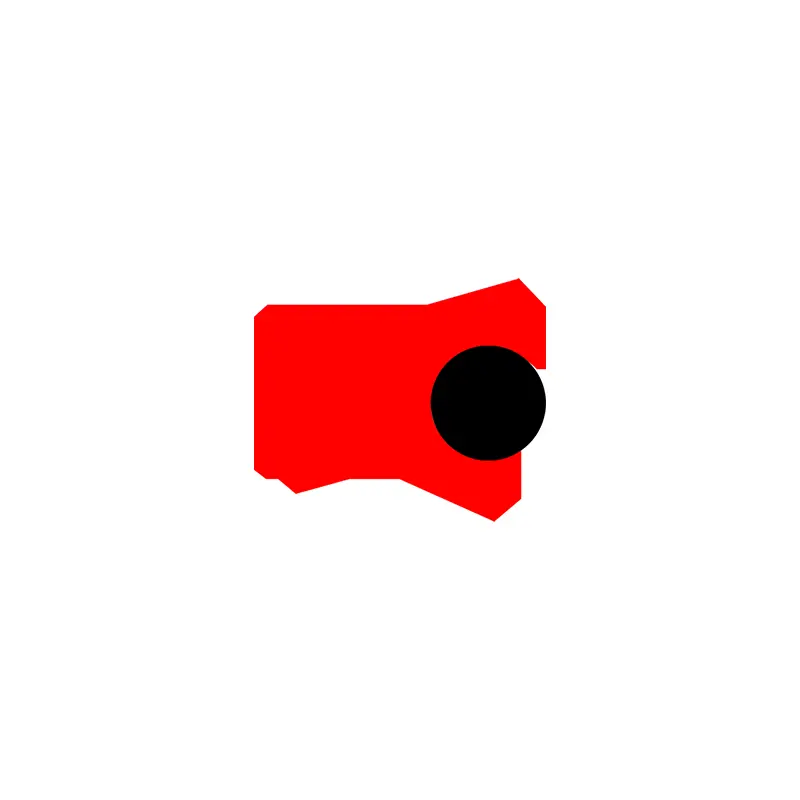

När det gäller strukturell design är de grundläggande modellerna inriktade på stabilitet och användarvänlighet: RCS101/103 förbättrar inbäddning av stabilitet genom pre-tightening O-ringar eller hjälpläppar, särskilt för korta slag; RCS102/104R/117R stöder högre tryck genom att optimera material- och spårkompatibilitet (såsom RCS102R för standardgroove högtrycksscenarier). För pneumatiska system antar RCS105/205 en speciell läppdesign för att upprätthålla smörjoljefilm och anpassa sig till smörjnings-/icke-smörjningsmiljöer.

Ruichen Seals fokuserar också på material och funktionell innovation. Modeller som RCS118/119/124-129 använder polytetrafluoroetylen (PTFE) eller polyuretan som huvudkroppen, i kombination med manderfjädrar eller O-ringar för att balansera tryck, för att uppnå låg friktion, antitorkt slitage och korrosionsbeständighet, uppfylla renheten och kraven med hög temperatur i kemiska och livsmedel. RCS129 kan bilda ett tätningssystem med RCS101, vilket är lämpligt för vandringsmaskiner och tung hydraulutrustning; RCS126-128 optimerar lågtrycksförslutning genom asymmetrisk V-stycke design och anpassas för läkemedels- och kemisk industri.

För komplexa arbetsförhållanden har RCS120/138 och andra dubbelverkande tätningar integrerad stödringsdesign, vilket är resistent mot högt tryck och distorsion och anpassar sig till kompakta spår; RCS131 är en O-ringersättare, som är både resistent mot extrudering och kemisk resistens och har blivit det föredragna valet för livsmedels- och läkemedelsindustrin. Och RCS116/216 kan snabbt reparera gamla cylindrar genom fixturinstallation för att minska drifttidskostnaderna.

RCS -serien hjälper kunder att hantera högtryck, hög hastighet, frätande media och specialindustrins utmaningar och förbättra utrustningens tillförlitlighet och livslängd.

Produktfunktioner och applikationer:

Kolvstångtätning Tätningar är lämpliga för hydrauliska cylindrar och cylindrar, tekniska fordon, jordbruksmaskiner, kranar och marin hydraulutrustning, maskinverktyg.

Används inom tunga industriella maskiner, pressar, kemisk industri, snabba oljecylindrar och positioneringsmaskiner för livsmedelsindustrin, läkemedelsindustrin.

Fördelar

Kolvstångtätning Tätningar är inbäddade i spåret stabilt, med ett brett temperaturintervall, utmärkt statisk och dynamisk tätningsprestanda och stark återhämtning av oljeåtervinning under dynamiska förhållanden. Låg friktion, ingen krypande, hög slitmotstånd, låga statiska och friktionsvärden, endast god anti-utträngningsprestanda, god värmeledningsförmåga och ett brett temperaturområde.

Lämplig för gamla kolvstänger, öppen typ för att installera krypning.

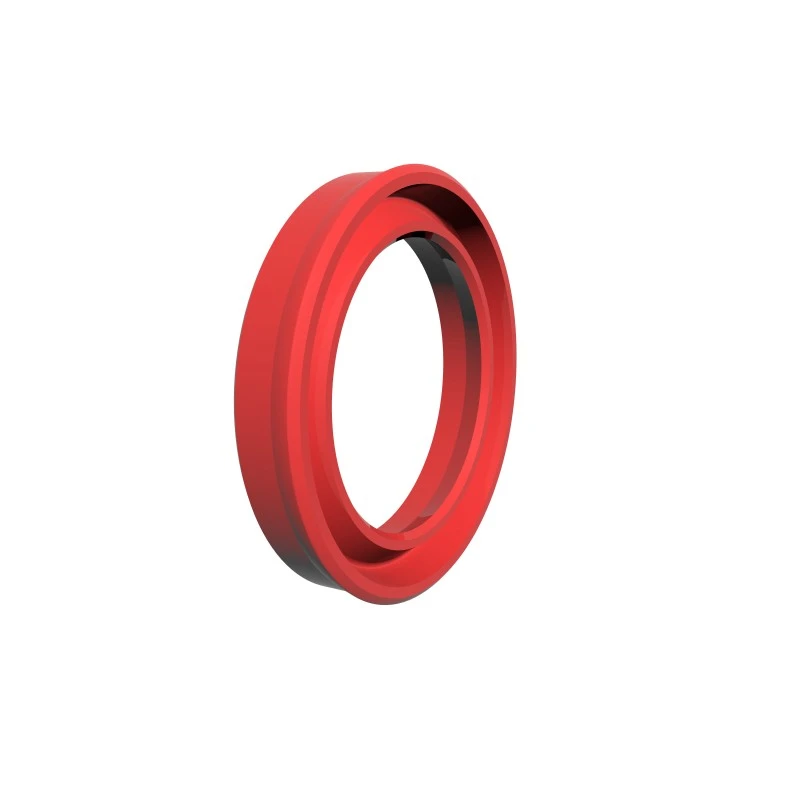

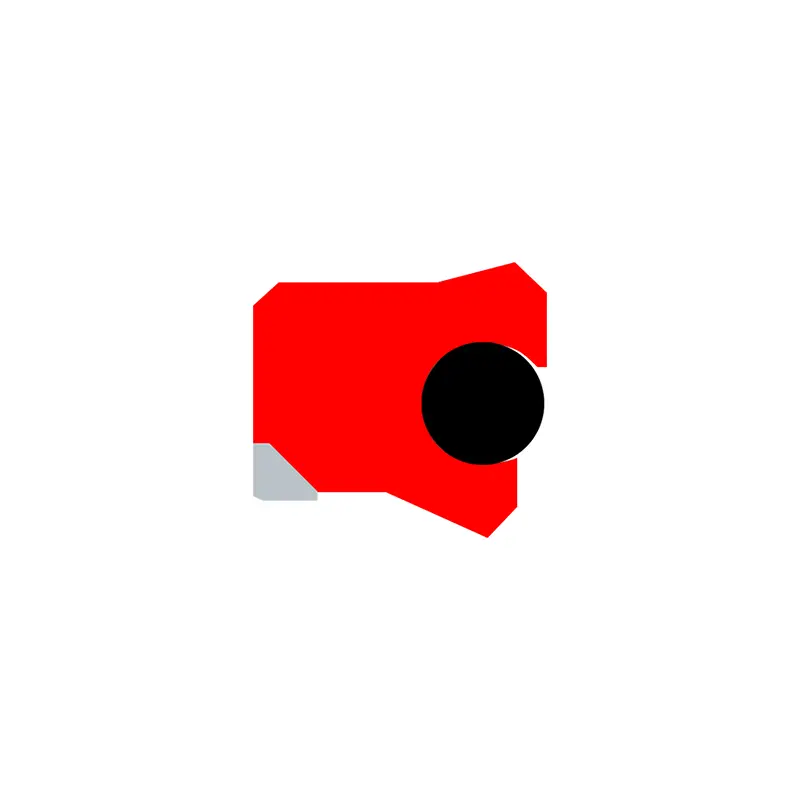

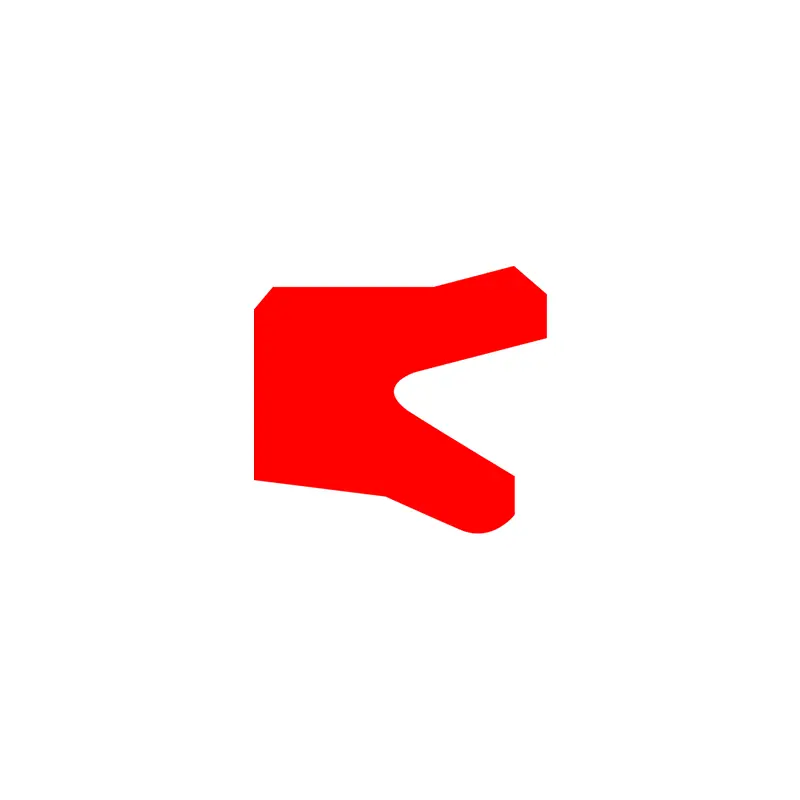

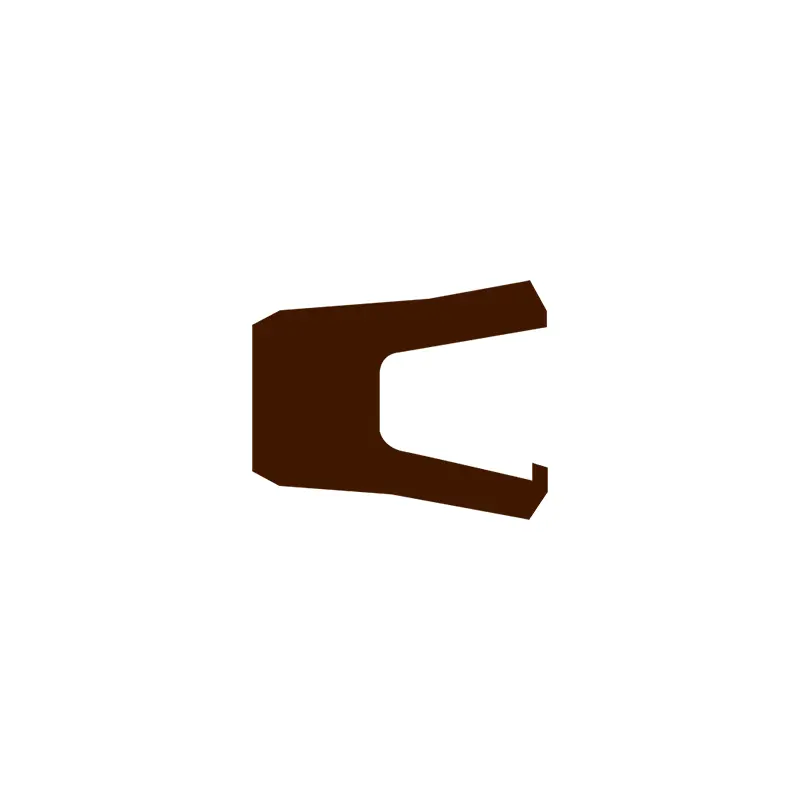

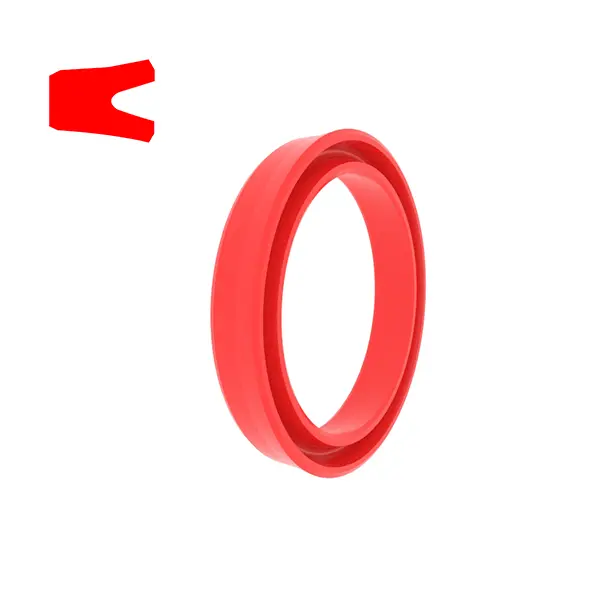

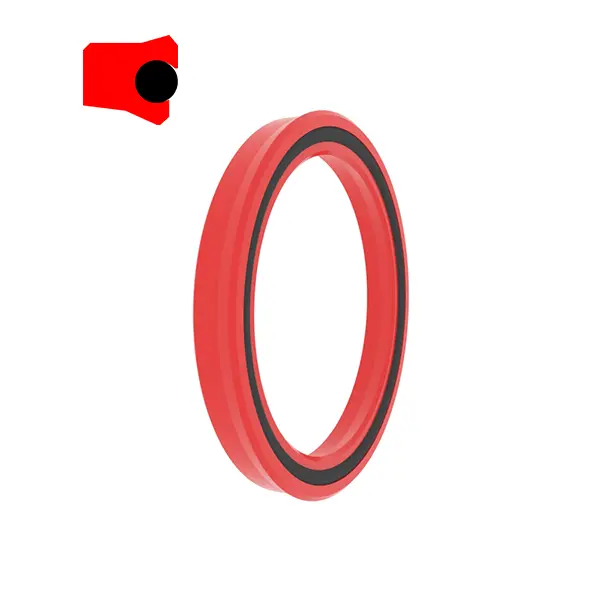

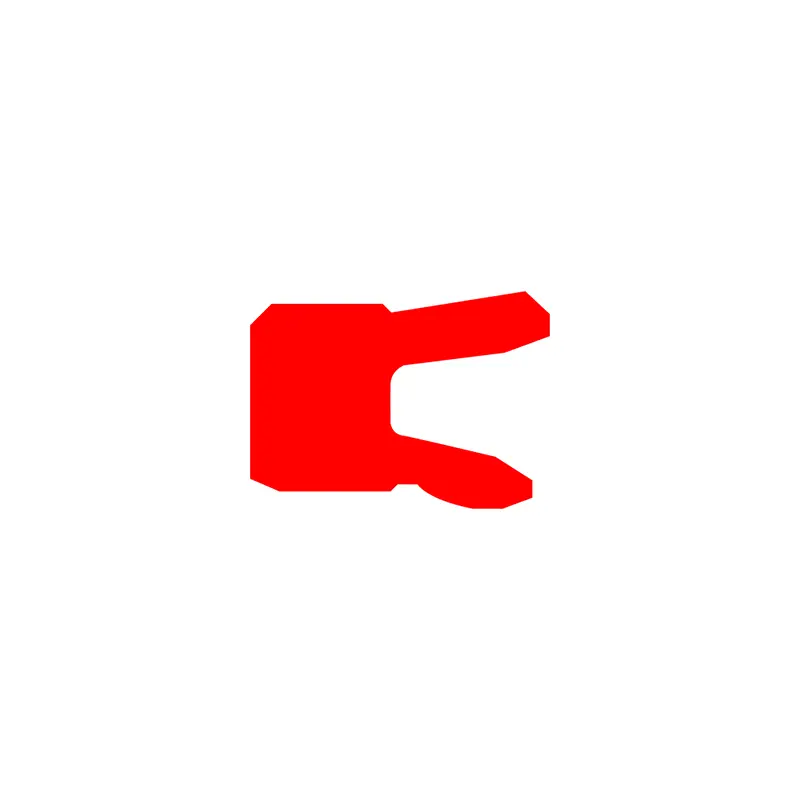

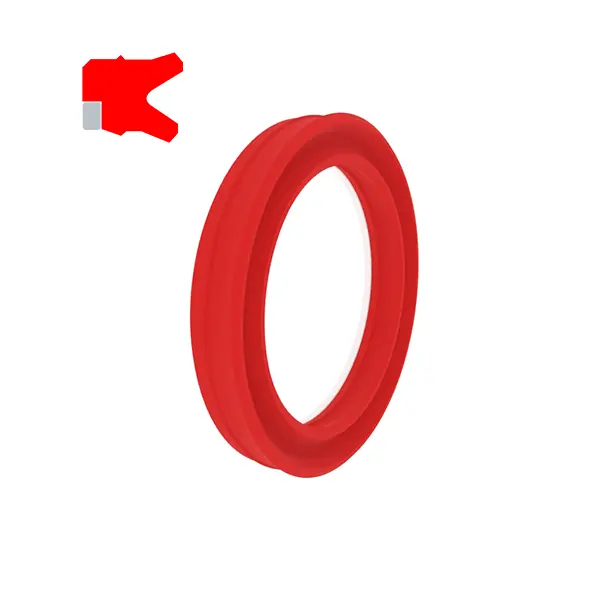

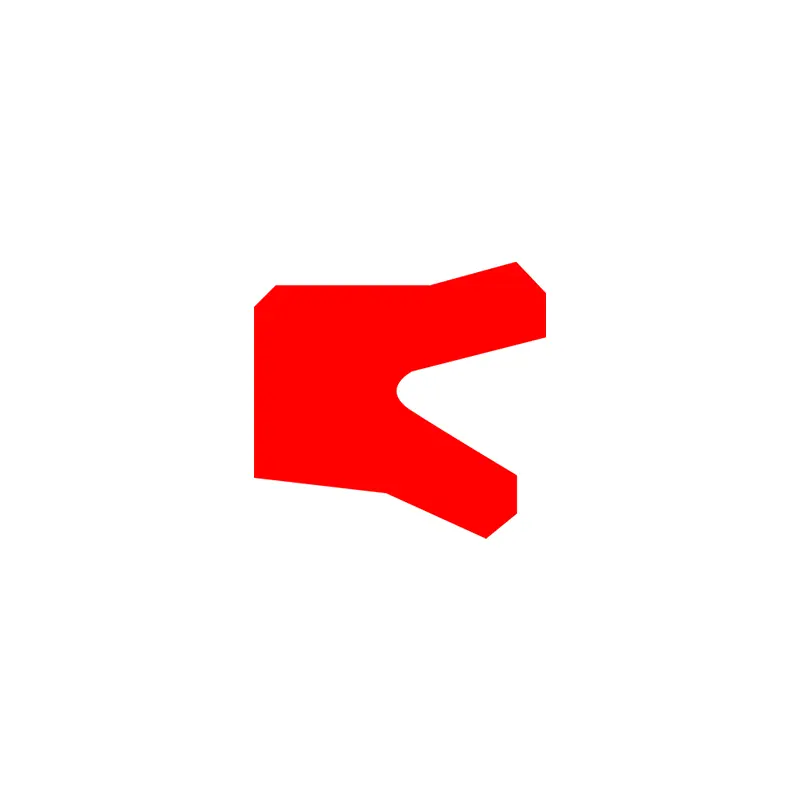

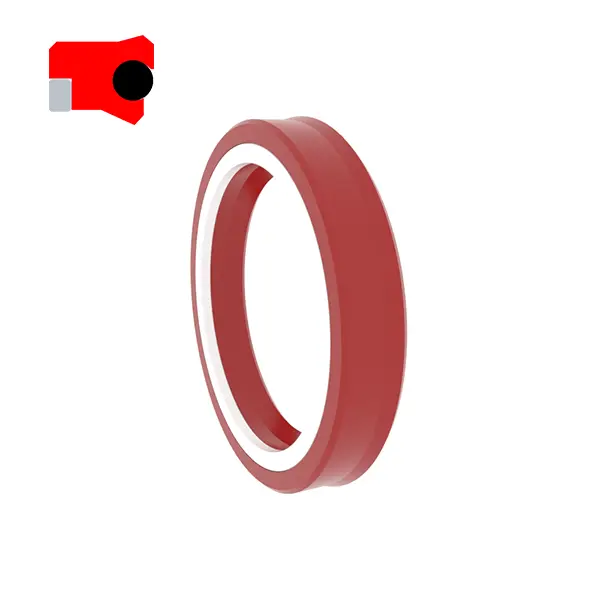

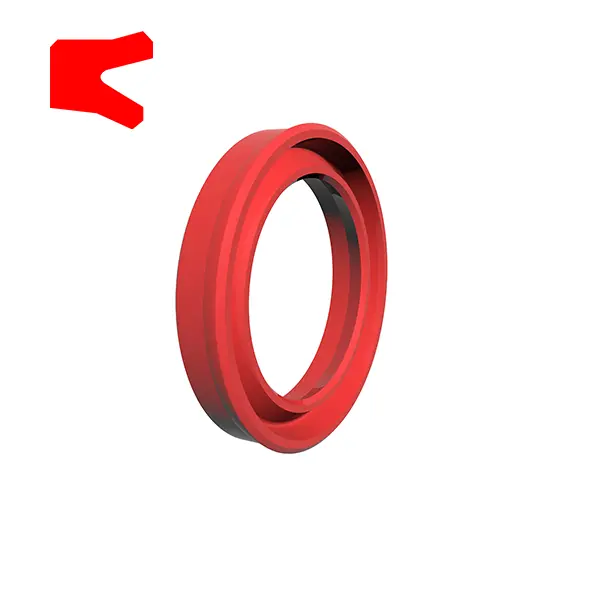

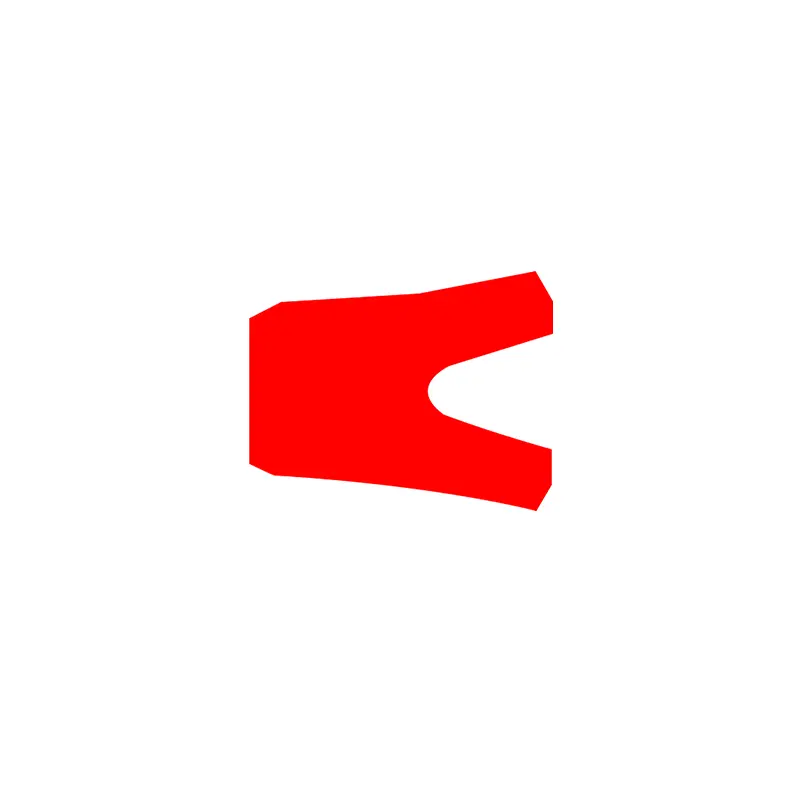

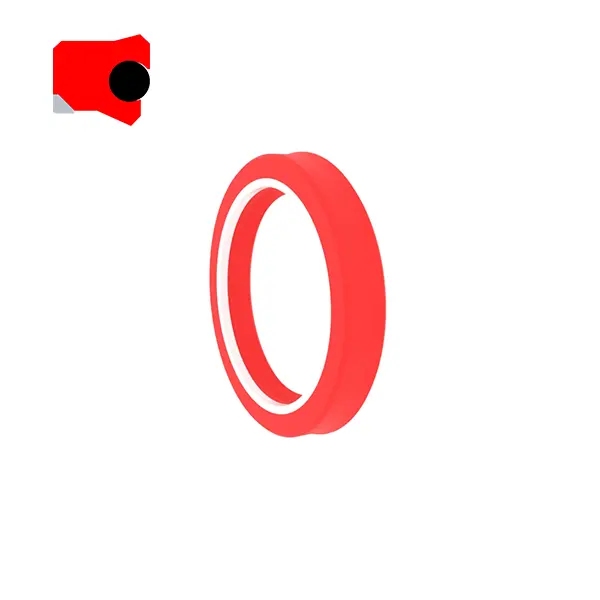

RCS101

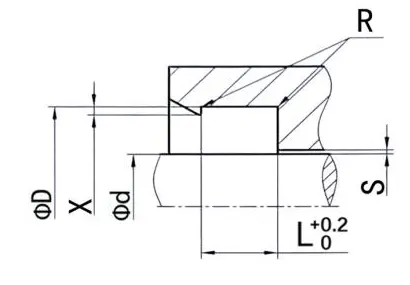

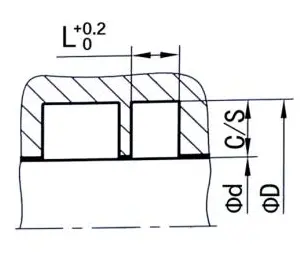

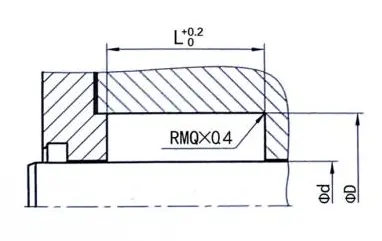

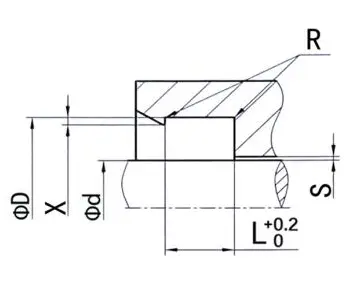

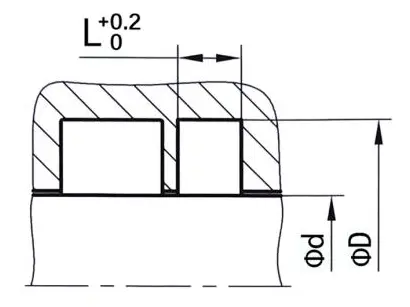

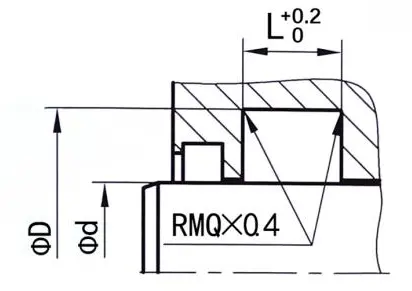

Beställningsstorlek
ΦD ...... Yttre diameter
Φd ...... inre diameter
L ...... Groove bredd

Beställningsexempel

Modell: RCS101

Spårstorlek: 100x115x10

Material: RC-PU-H

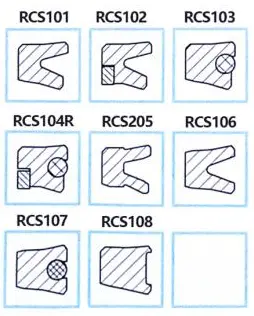

TELT TYP: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Huvudapplikation: Lämplig för hydrauliska och pneumatiska cylindrar
Fördelar: Stabil inbäddning i spåret, brett temperaturintervall, utmärkt statisk och dynamisk tätningsprestanda, stark resterande oljeuttagningsförmåga under dynamiska förhållanden.
Material: polyuretan, gummi

Tätningsspårexempel	Följande är vanliga spårdimensioner (dammtätningar av alla storlekar inom storleksintervallet kan produceras)
		Φd	Φd	L	c/s	Maximal extrudering
						100 bar	250bar	400bar
		5-24.9	Φd+8	6.3	4	0.50	0.35	0.25
		25-49.9	Φd+10	8	5	0.50	0.35	0.25
		50-149.9	Φd+15	10	7.5	0.50	0.35	0.25
		150-229.9	Φd+20	14	10	0.50	0.35	0.25
		300-499.9	Φd+25	17	12.5	0.50	0.35	0.25
		500-699.9	Φd+30	25	15	0.50	0.35	0.25
		＞ 700	Φd+40	32	20	0.60	0.40	0.30
		＞ 1000	Φd+50	40	25	0.70	0.50	0.40

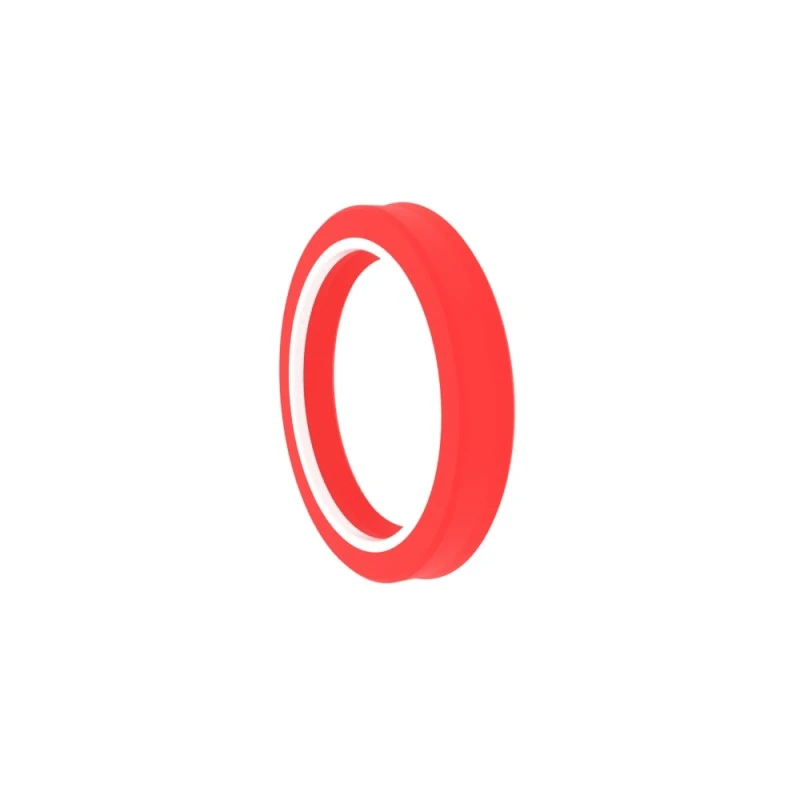

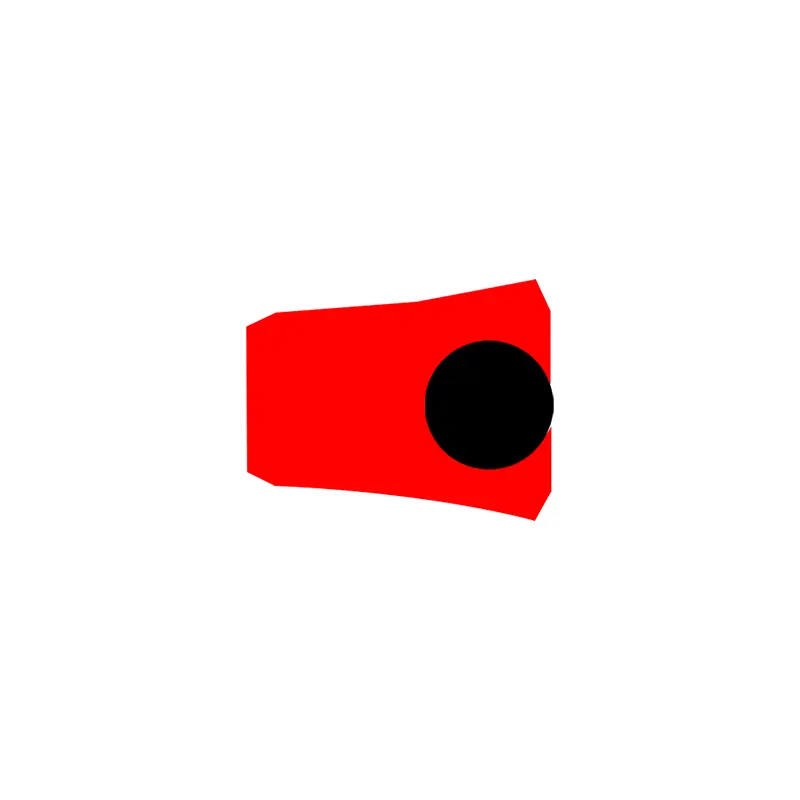

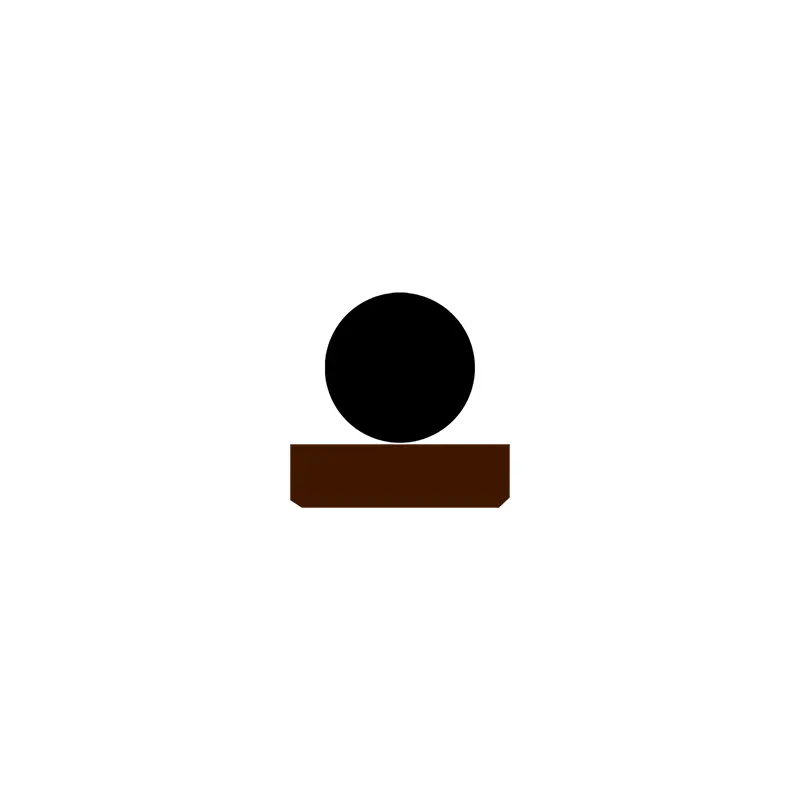

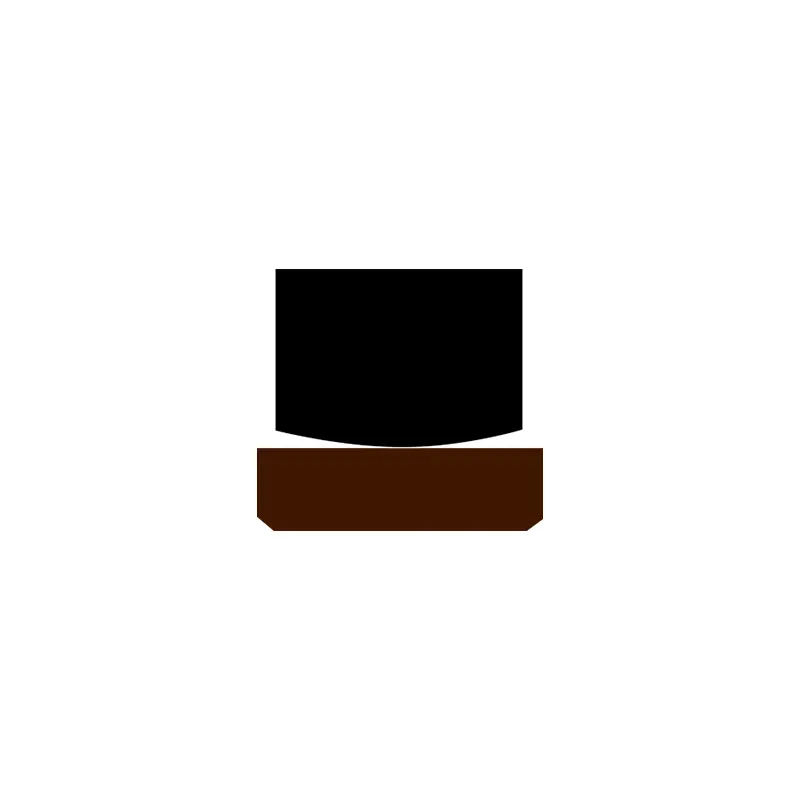

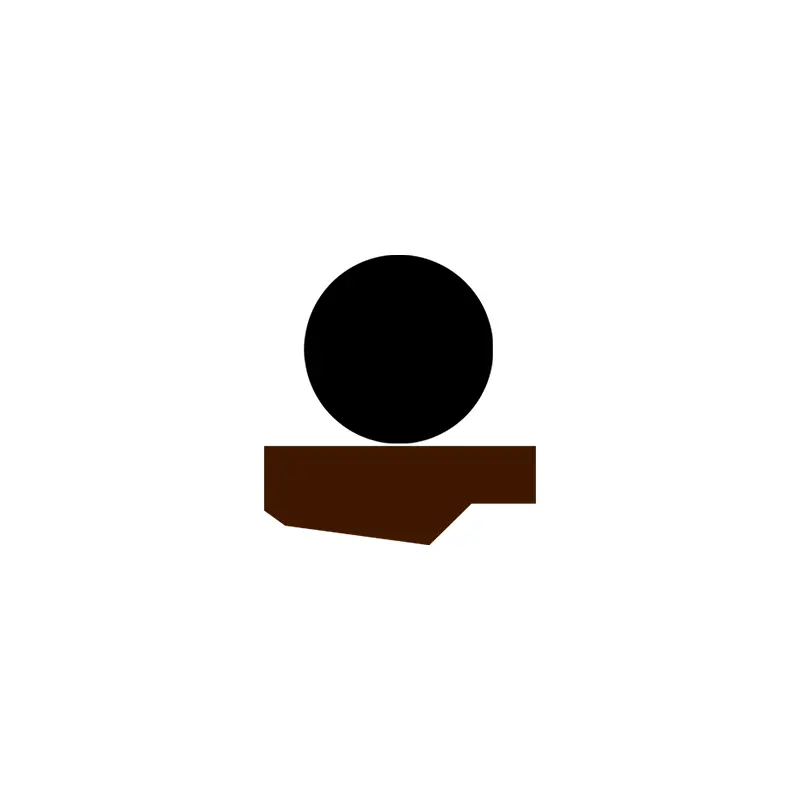

RCS109

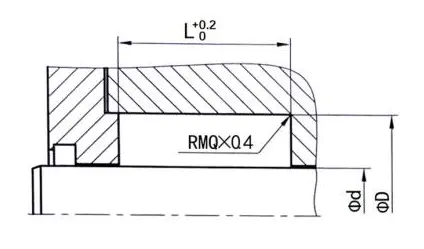

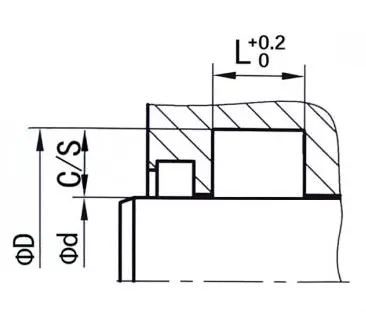

Beställningsstorlek
ΦD ...... Yttre diameter
Φd ...... inre diameter
L ...... Groove bredd

Beställningsexempel

Modell: RCS109

Spårstorlek: 100x115.1x6.3

Material: PTFE3+NBR

Tätningstyp: RCS109
Huvudapplikation: Engineering Vehicles, Agricultural Machinery, Cranes, Marine Hydraulic Equipment, Machine Tools.
Fördelar: Låg friktion, ingen kryp, hög slitmotstånd, endast bra anti-utträngningsprestanda, god värmeledningsförmåga, stabil inbäddningsspår, brett temperaturområde.
Material: Tetrafluoroetylen, nitrilgummi eller fluorgummi

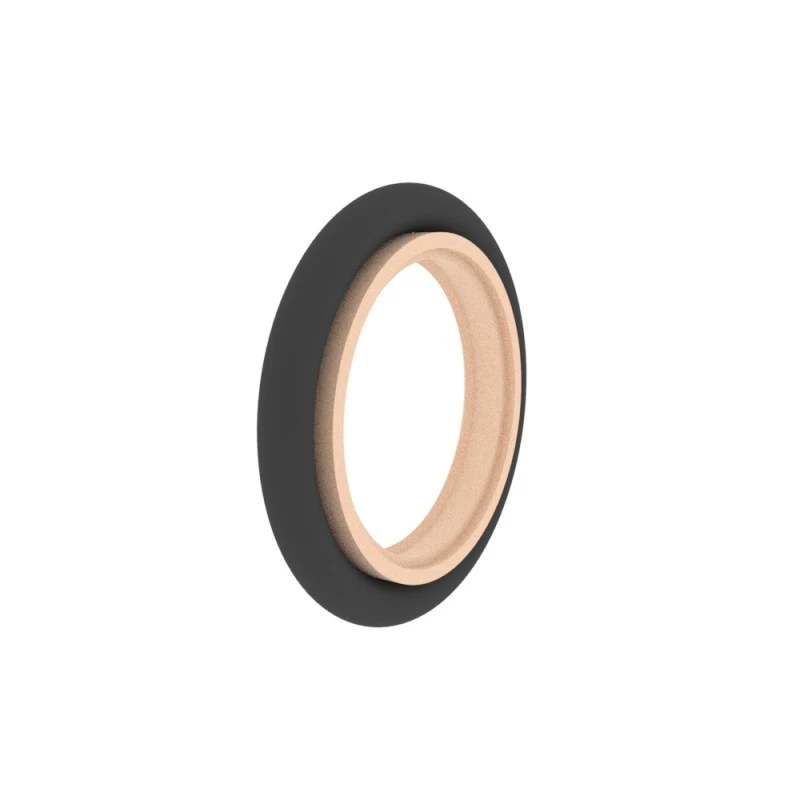

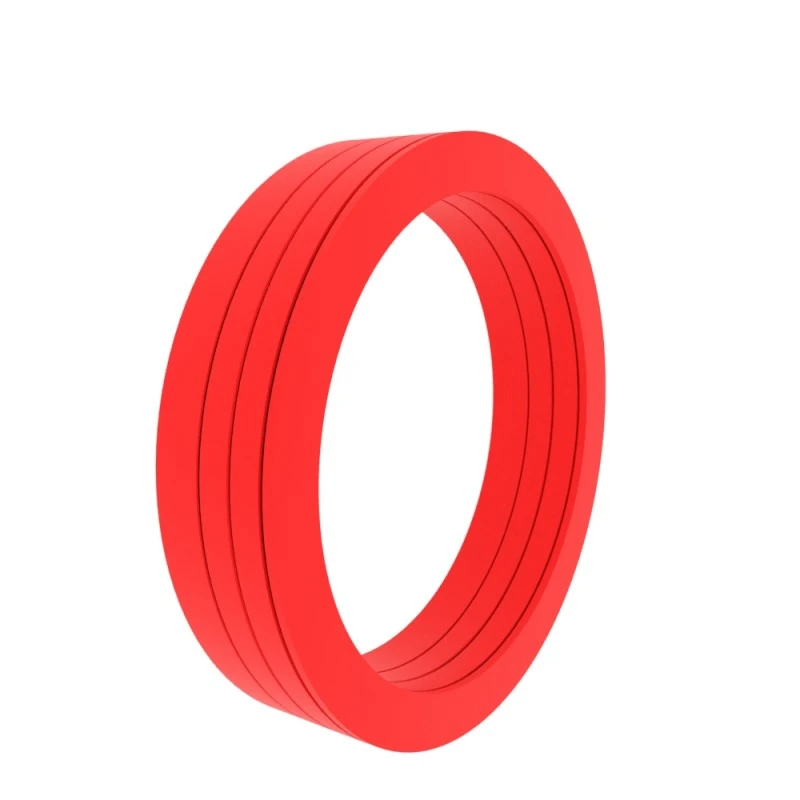

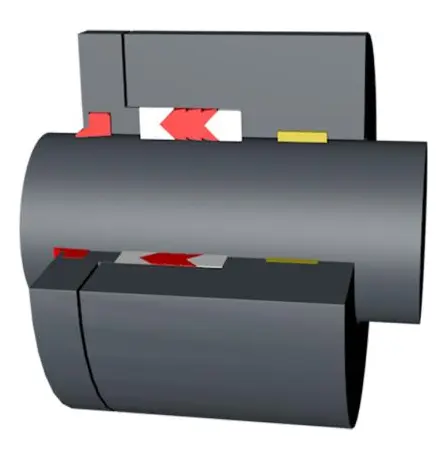

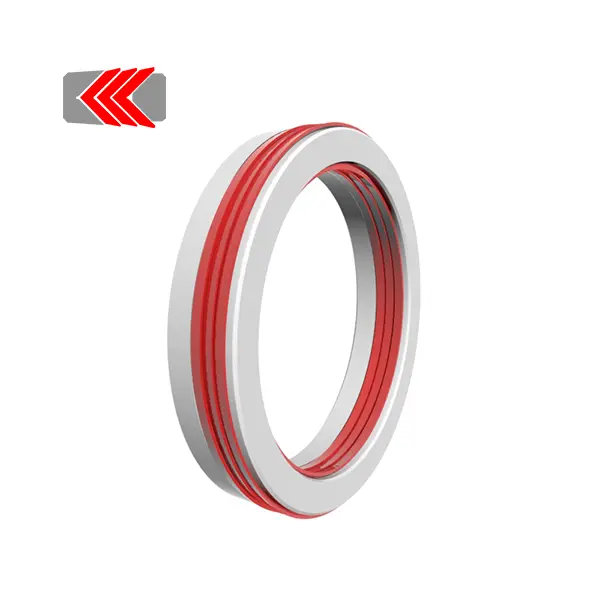

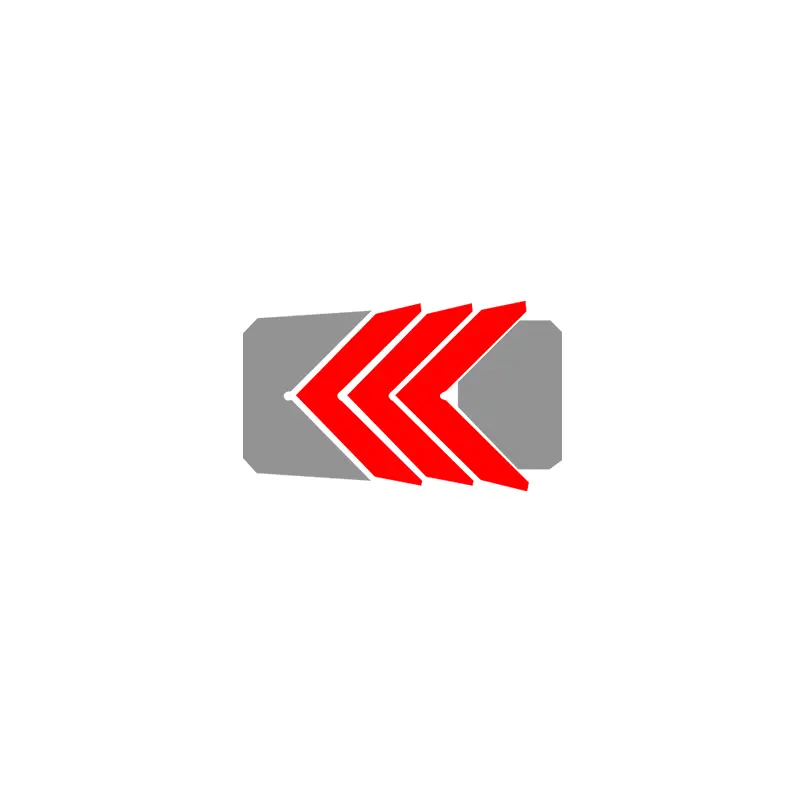

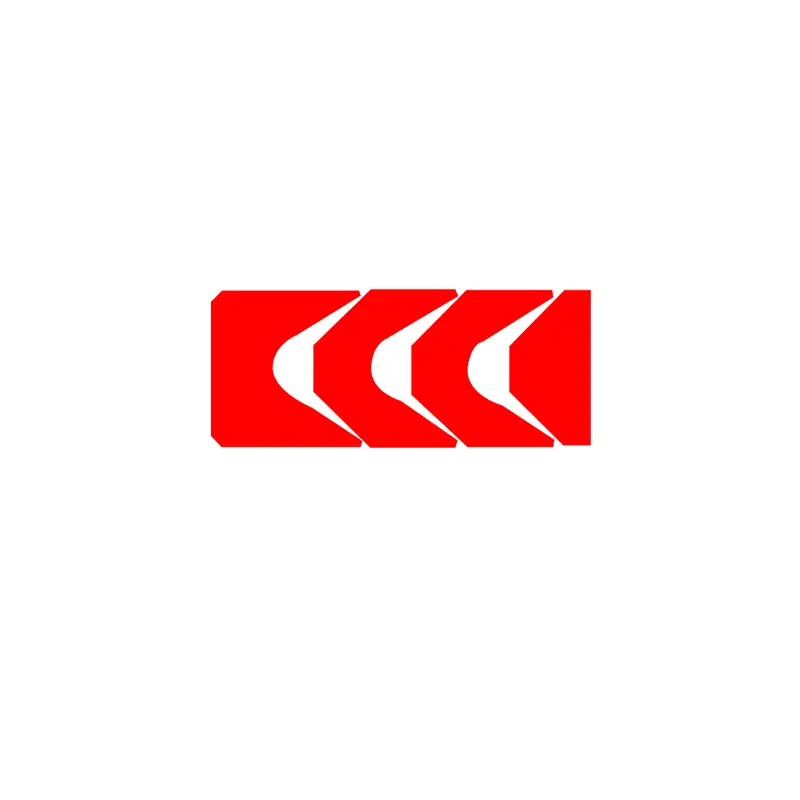

RCS110-112
Beställningsstorlek
ΦD ...... Yttre diameter
Φd ...... inre diameter
L ...... Groove bredd

Beställningsexempel

Modell: RCS110-112

Spårstorlek: 100x120x32

Material: RC-PU-H+POM

Tätningstyp: RCS110-112, RCS126-128
Huvudapplikation: För tunga industrimaskiner, pressar
Fördelar: Lämplig för gamla kolvstänger, öppen typ för att installera Creeper
Material: Polyuretan, polyoximetylen, nylon

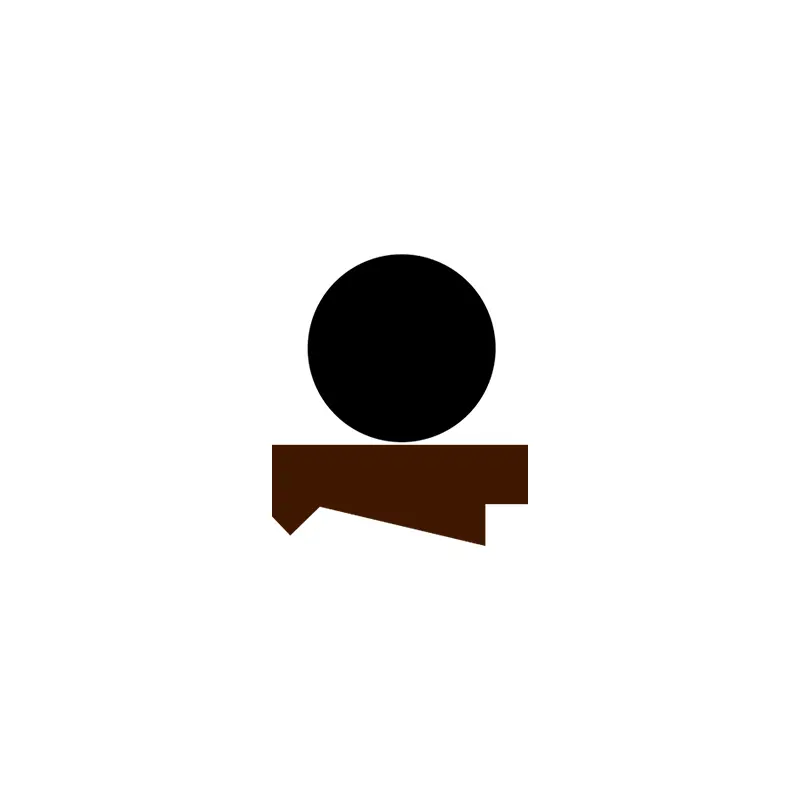

RCS119
Beställningsstorlek
ΦD ...... Yttre diameter
Φd ...... inre diameter
L ...... Groove bredd

Beställningsexempel

Modell: RCS119

Spårstorlek: 100x109.4x7.1

Material: PTFE2+NBR

Tätningstyp: RCS119
Huvudapplikation: Kemisk industri, snabba cylindrar och positioneringsmaskiner. Livsmedelsindustrin, läkemedelsindustrin.
Fördelar: resistenta mot höga temperaturer och olika kemiska medier, låg friktionskoefficient, ingen krypning, goda torra friktionskarakteristika, låga statiska och friktionsvärden.
Material: PTFE+bladfjäder
