Vi är engagerade i att tillhandahålla en "skyddspressresistens-långvarig" Trinity-lösning för varje scenario som kräver att roterande tätningar vänds. Genom 200+ materiella formler och strukturella patent hjälper vi kunder att minska felfrekvensen och uppnå TCO -optimering. Hela serien av produktmodeller är mycket mångfaldig. Du kan välja efter faktiska behov eller anpassa vridande roterande tätningar från oss.

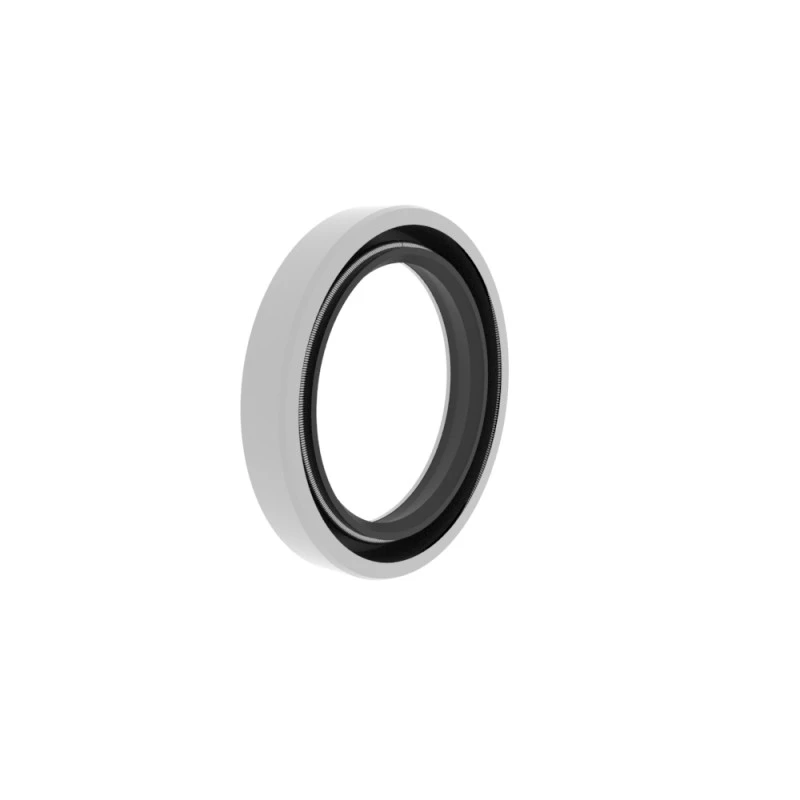

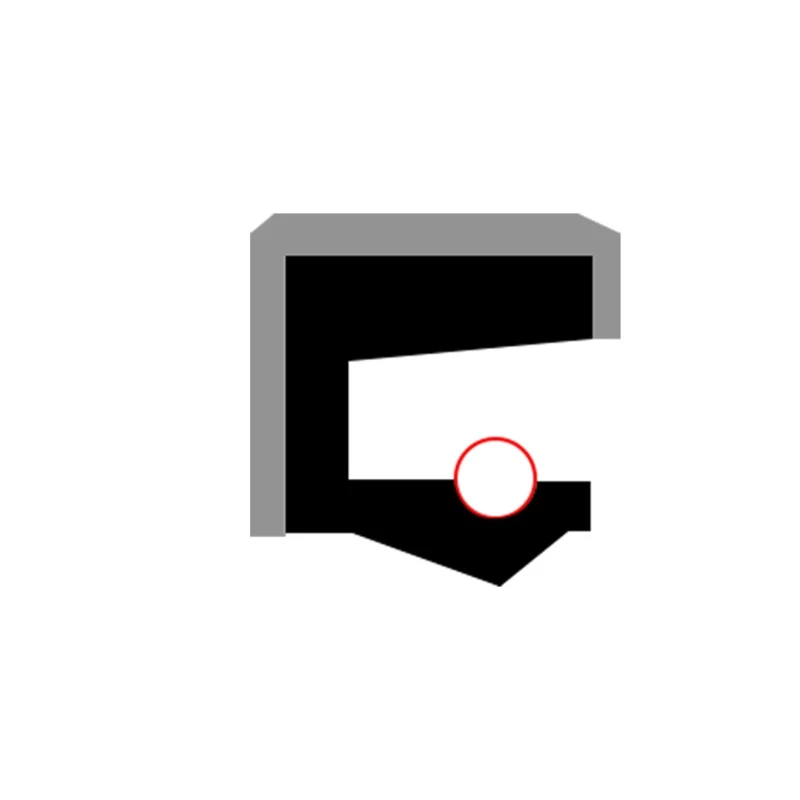

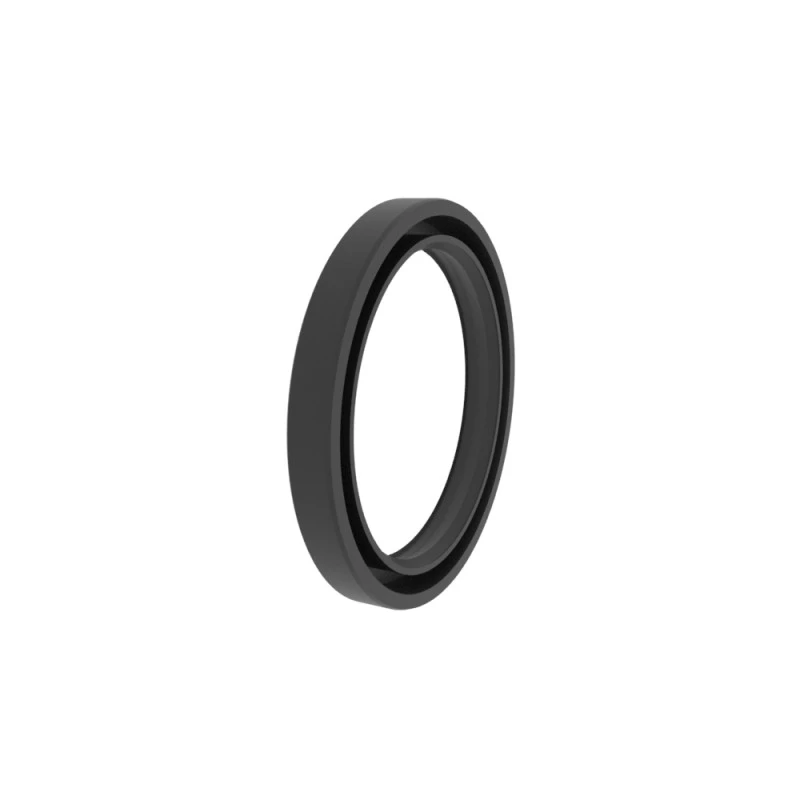

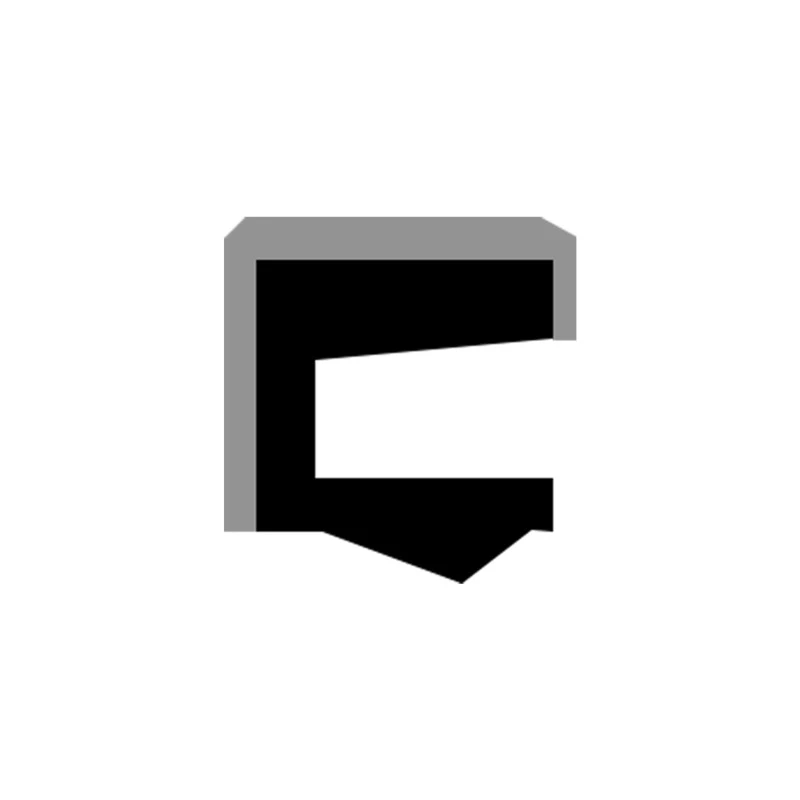

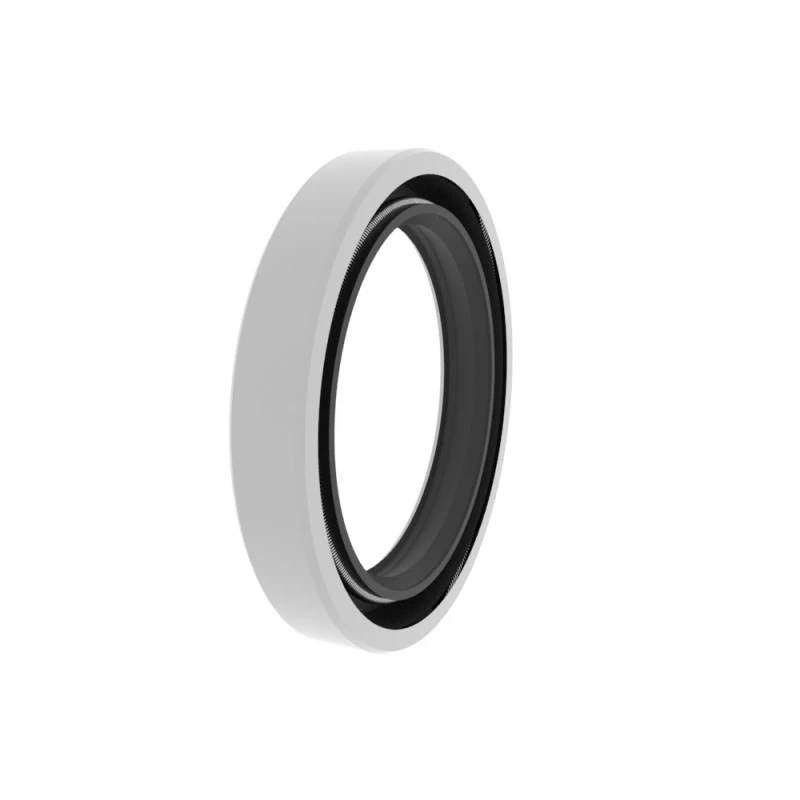

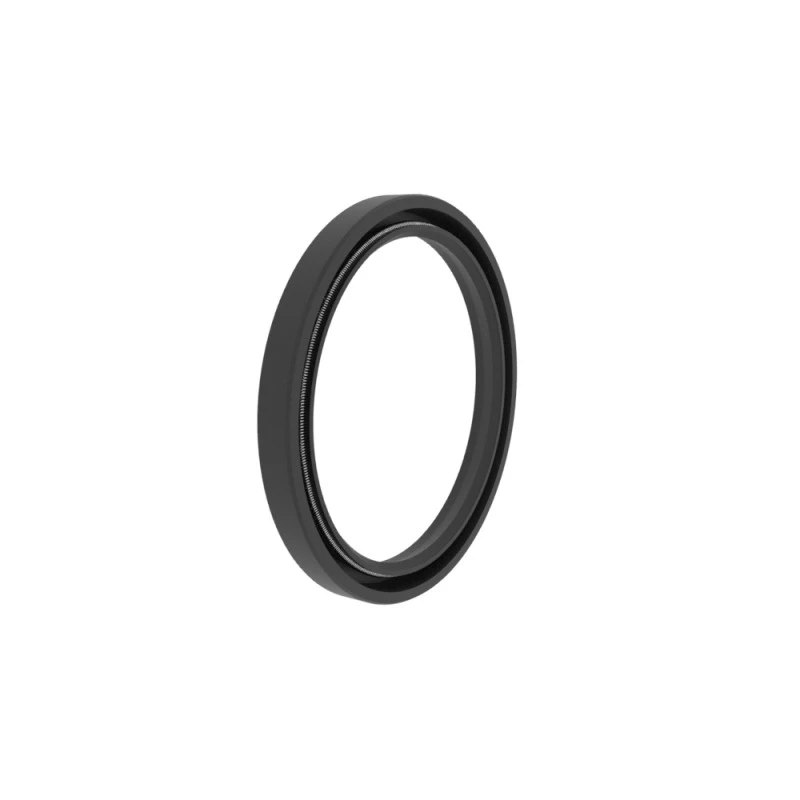

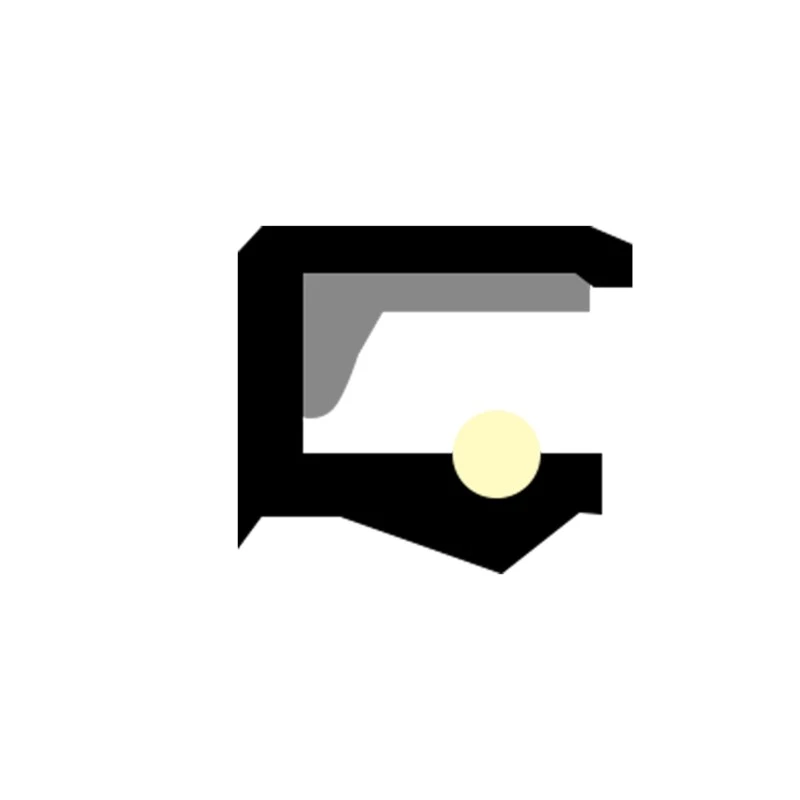

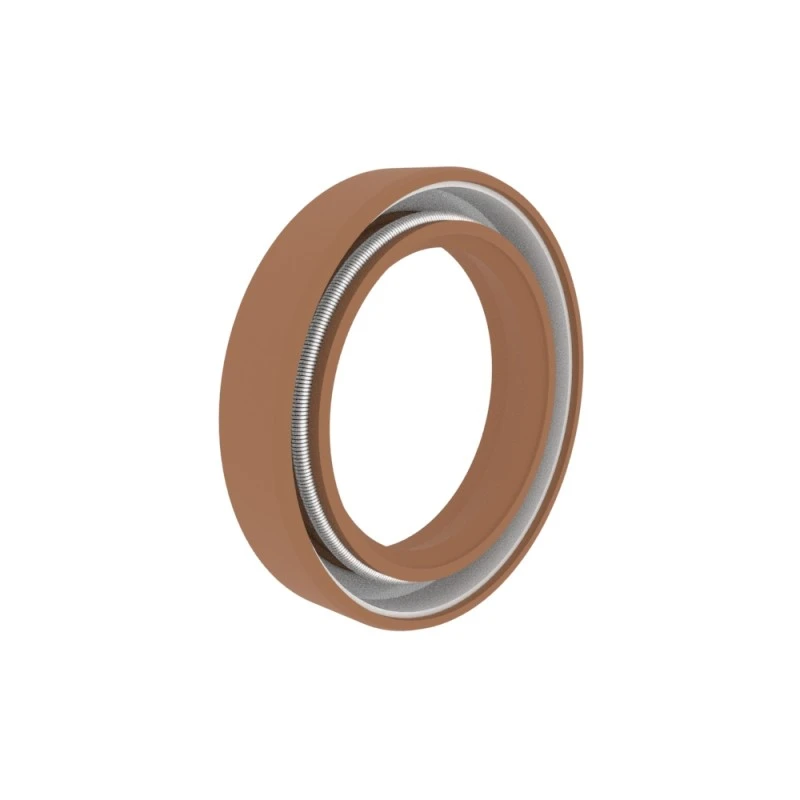

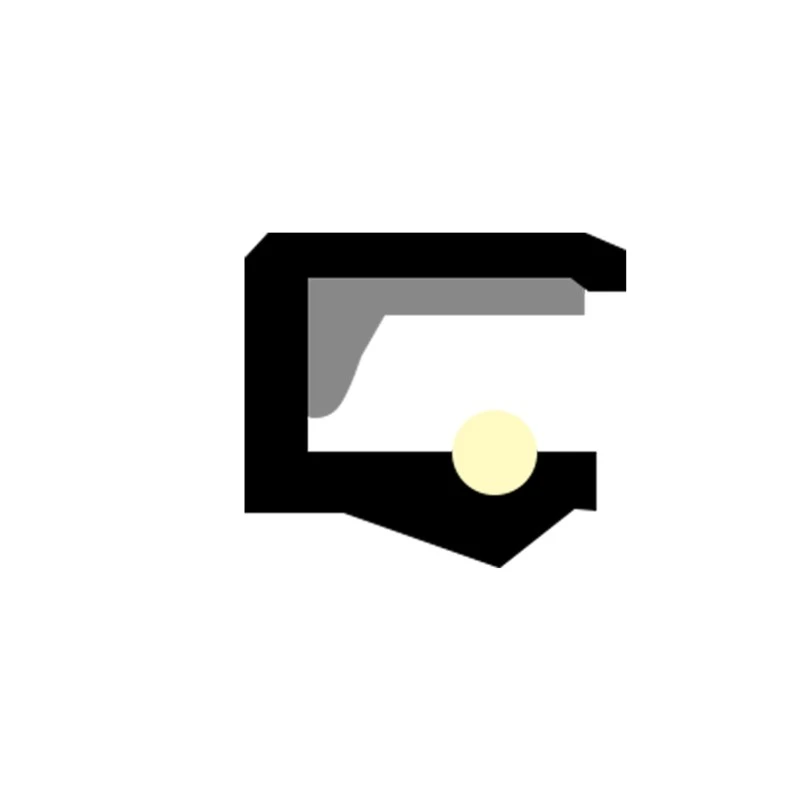

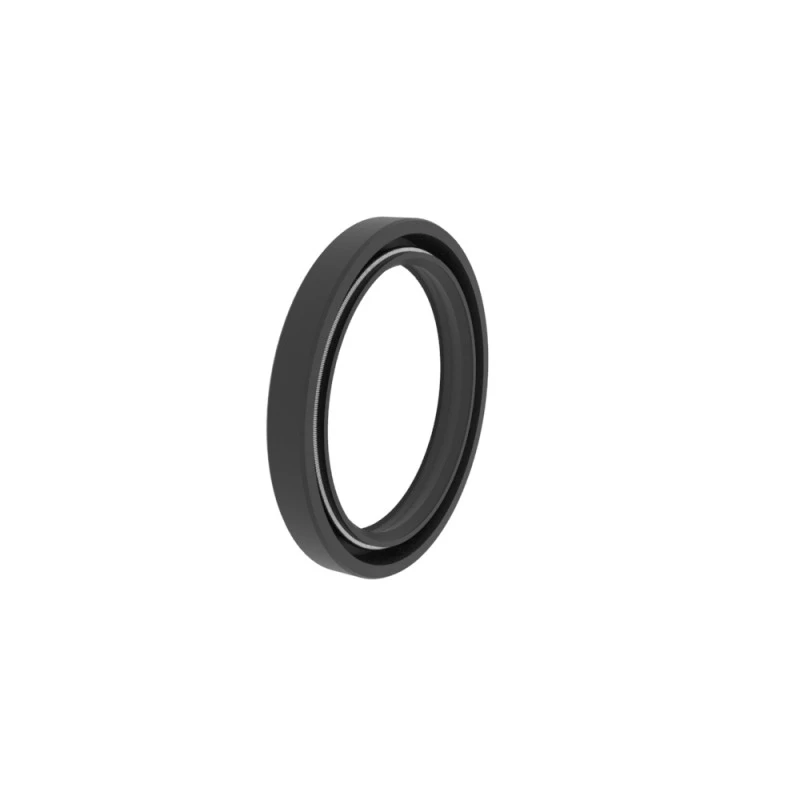

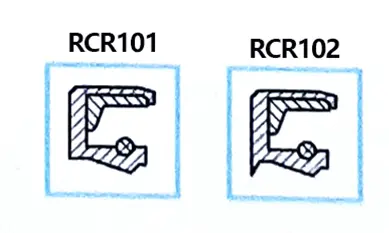

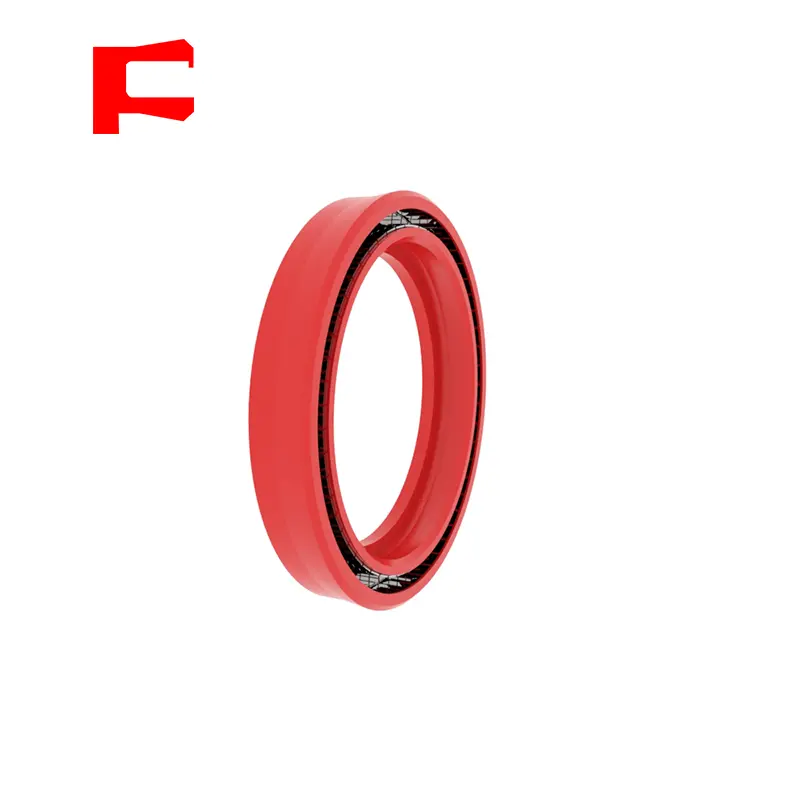

RCR101 Rotary Skeleton Enkel läpptätning, enkelverkande, axiell öppen spårinstallation, allmänt används, mestadels används som ett skyddande element för lager.

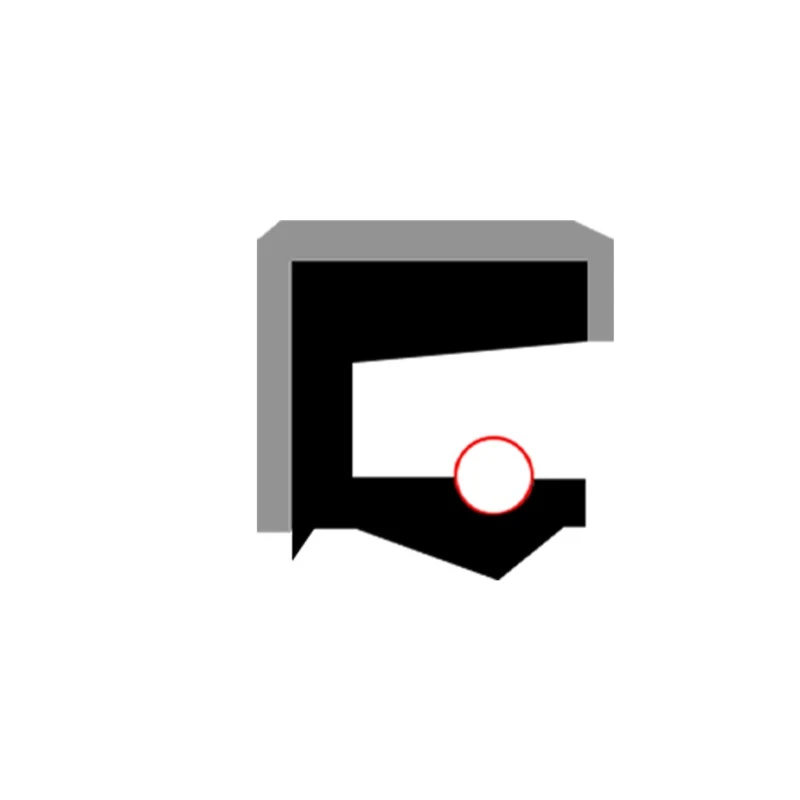

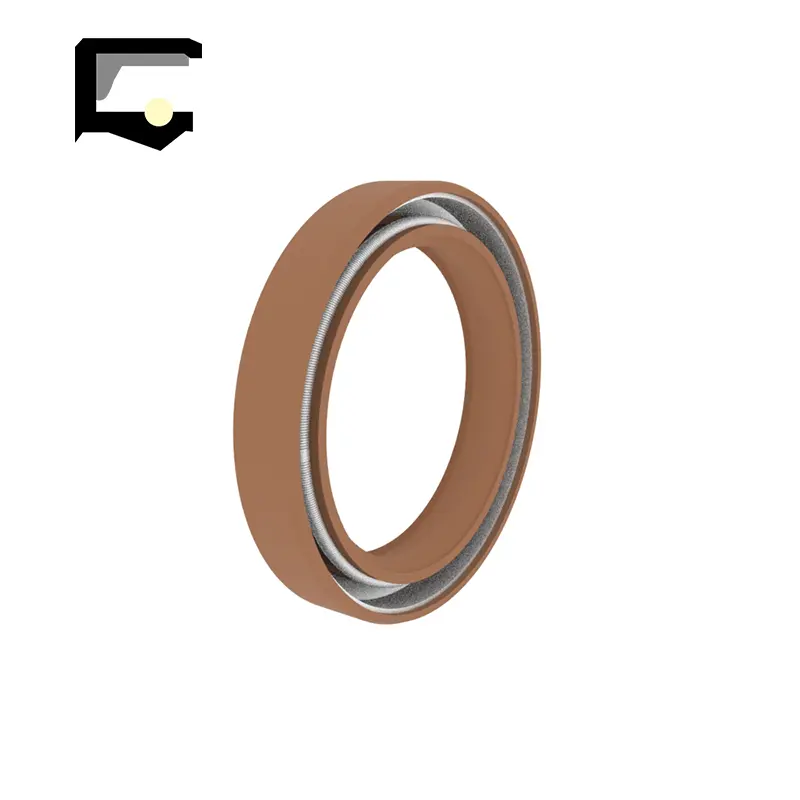

RCR102 roterande skelett dubbel läpptätning, enkelverkande, med dammtät hjälpläpp, axiell öppen spårinstallation, allmänt använt, mestadels används som ett skyddande element för lager.

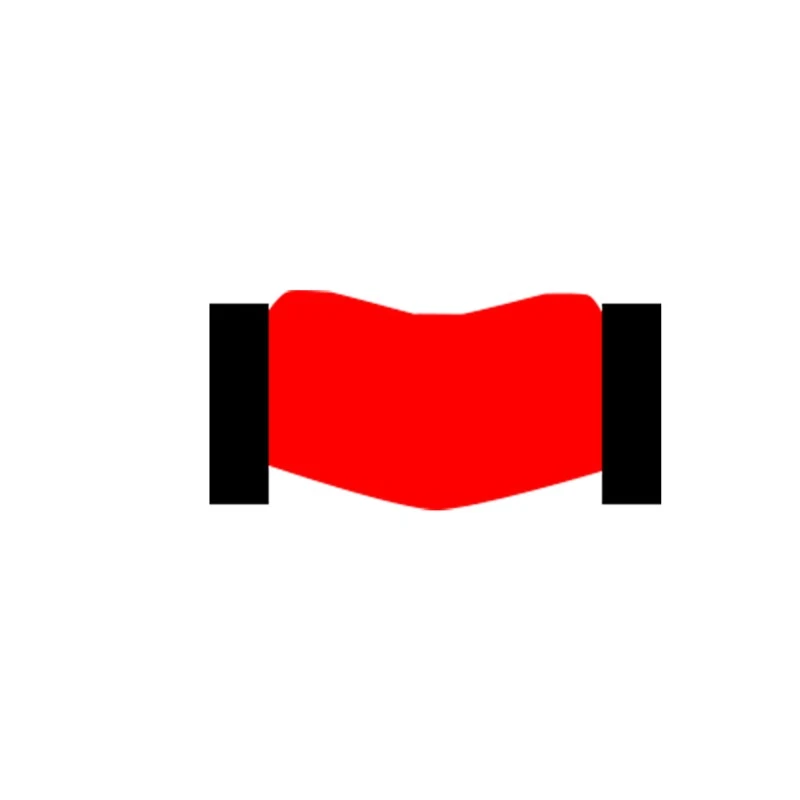

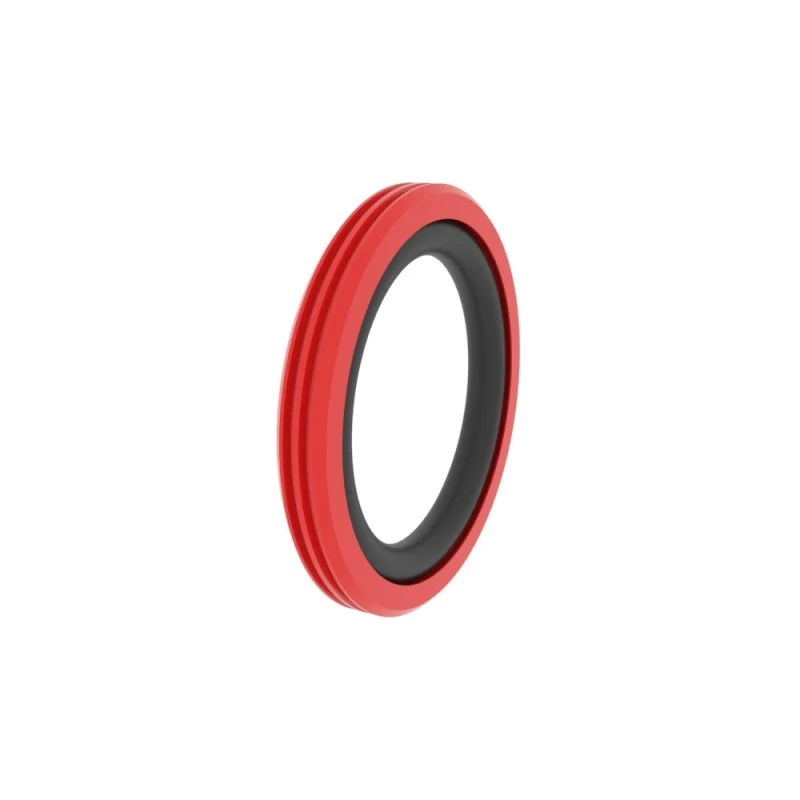

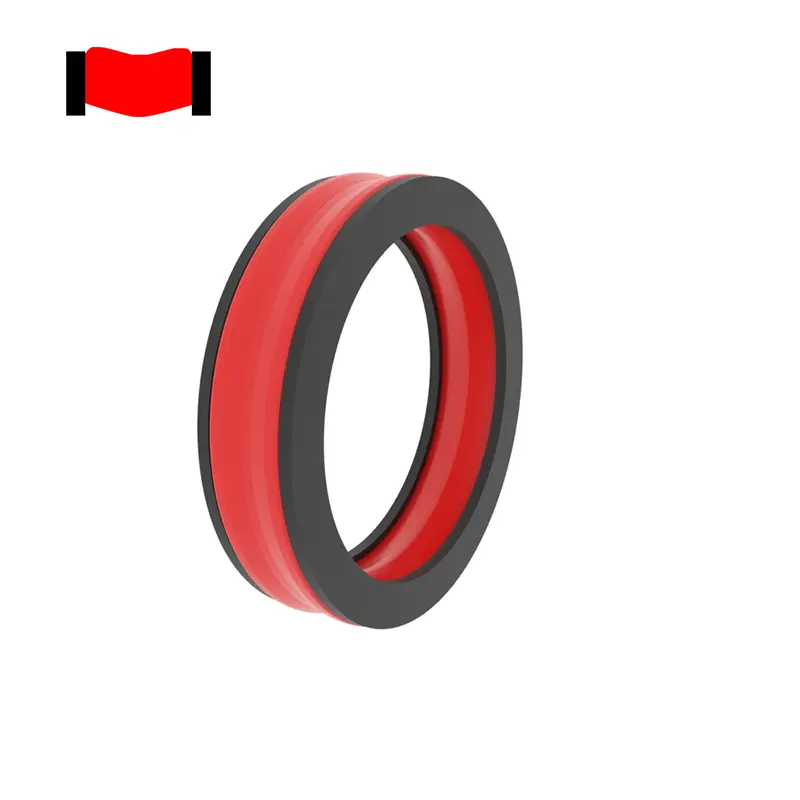

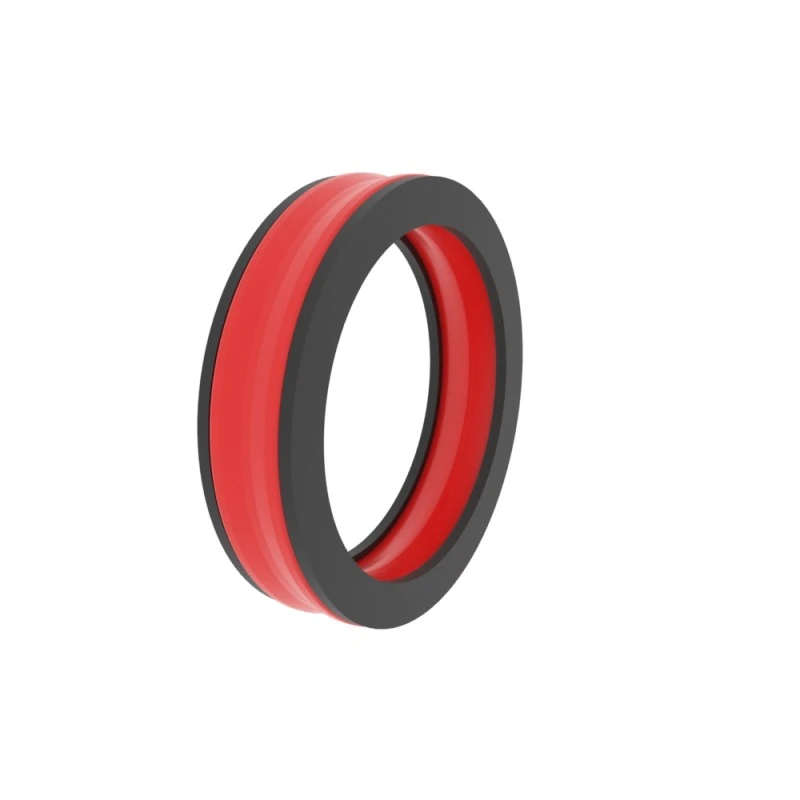

RCR103 roterande tätning, dubbelverkande, med stödring, bättre tätningseffekt under högtrycks rotationsförhållanden.

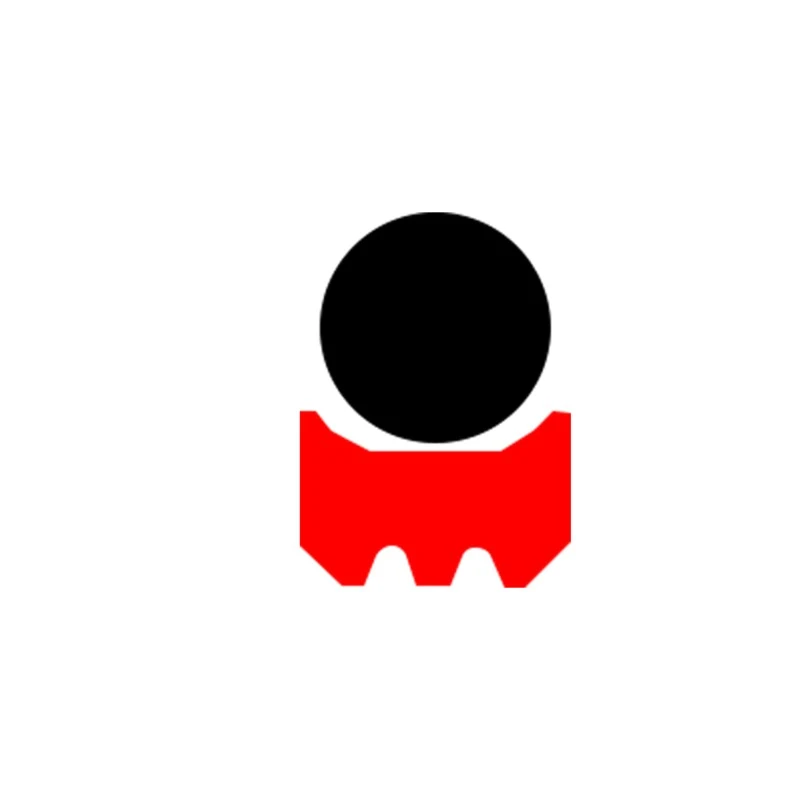

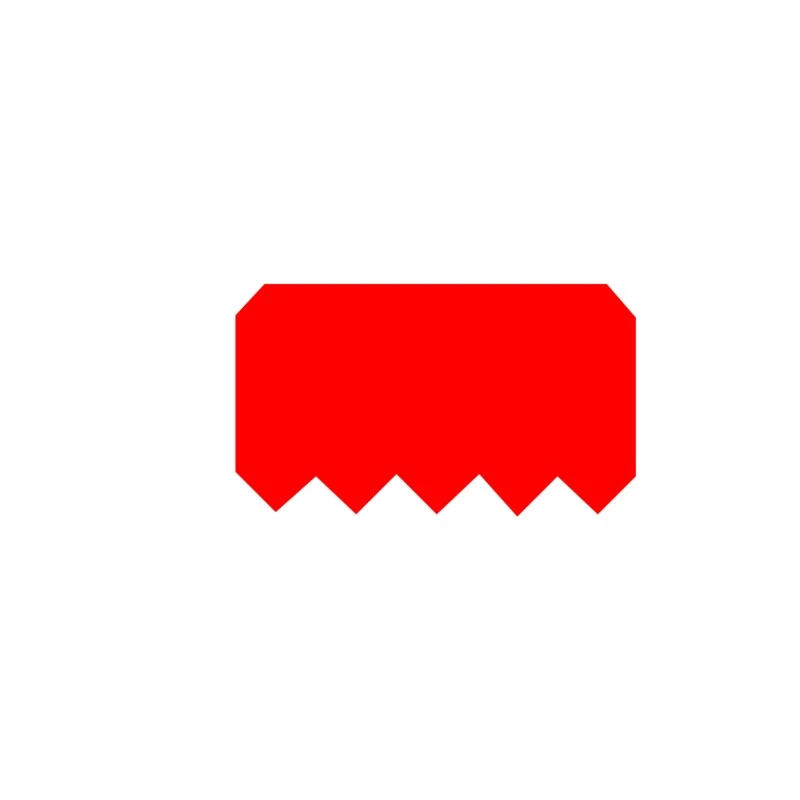

RCR104, RCR105 roterande tätning, dubbelverkande, smalt spår, stabilt spårinbäddning och tandtätningsyta.

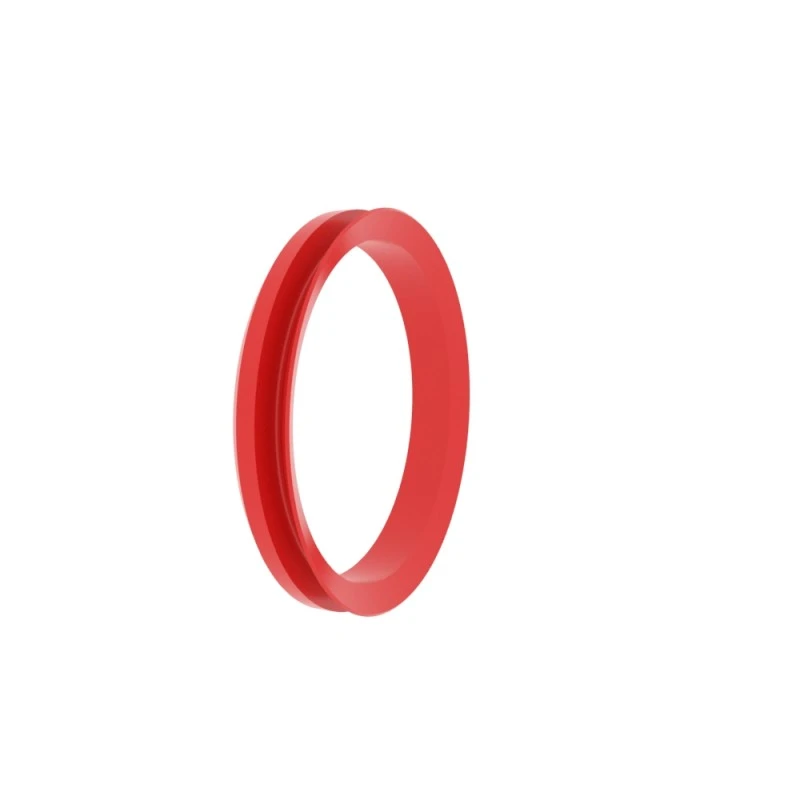

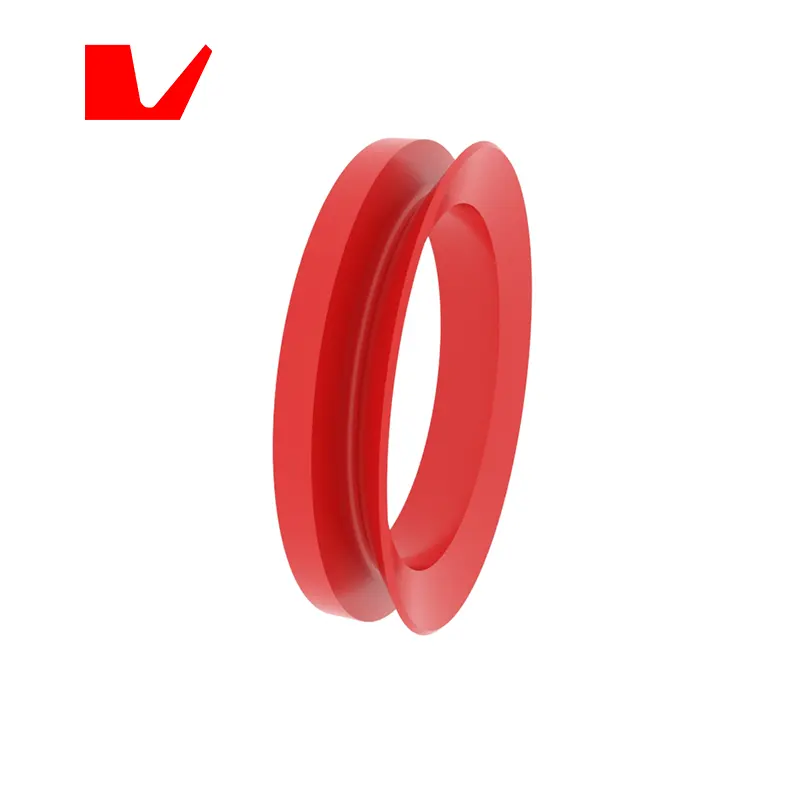

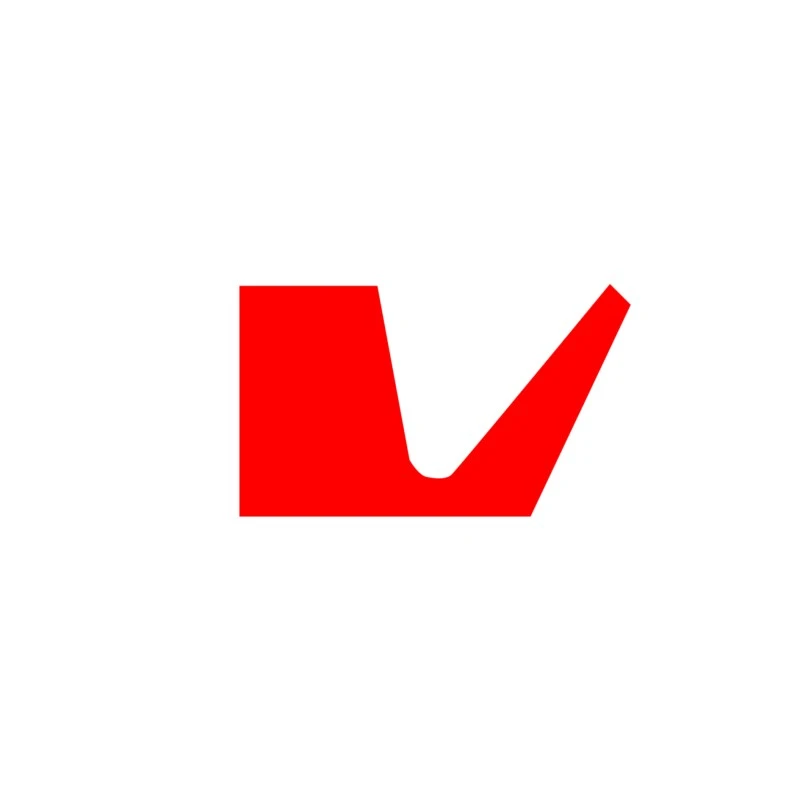

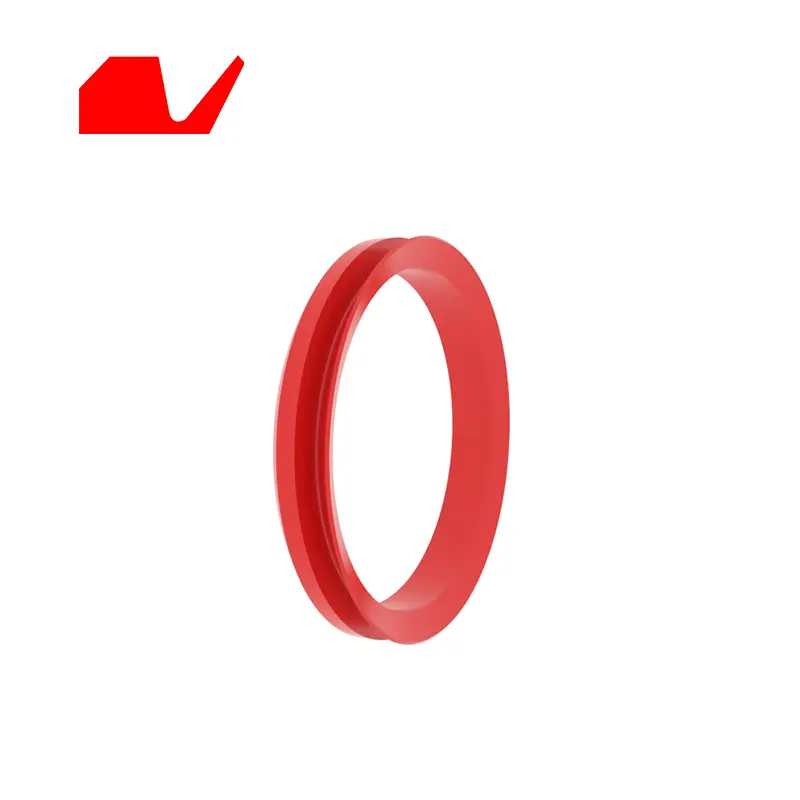

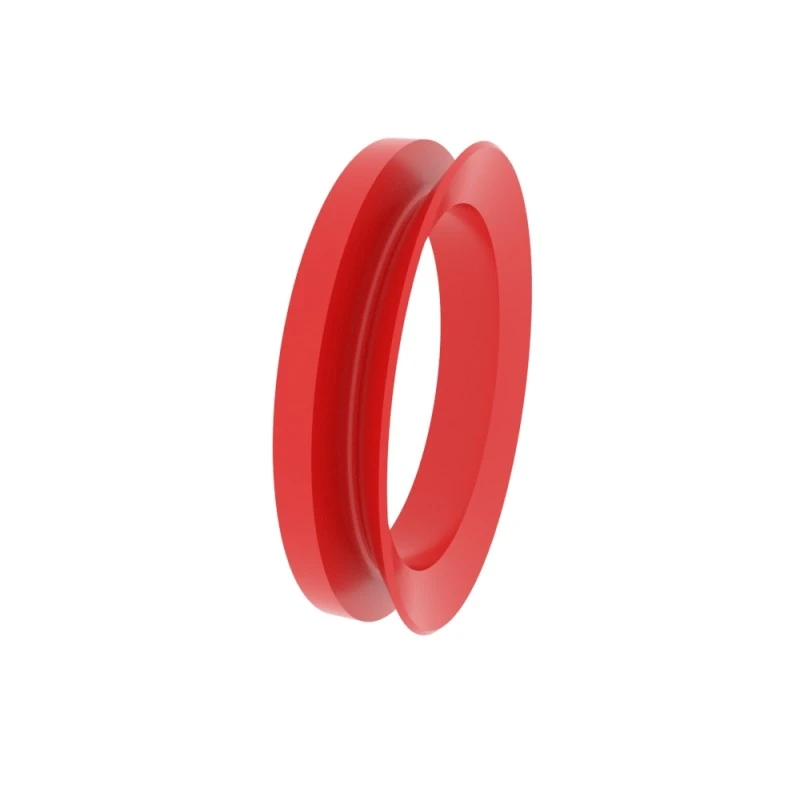

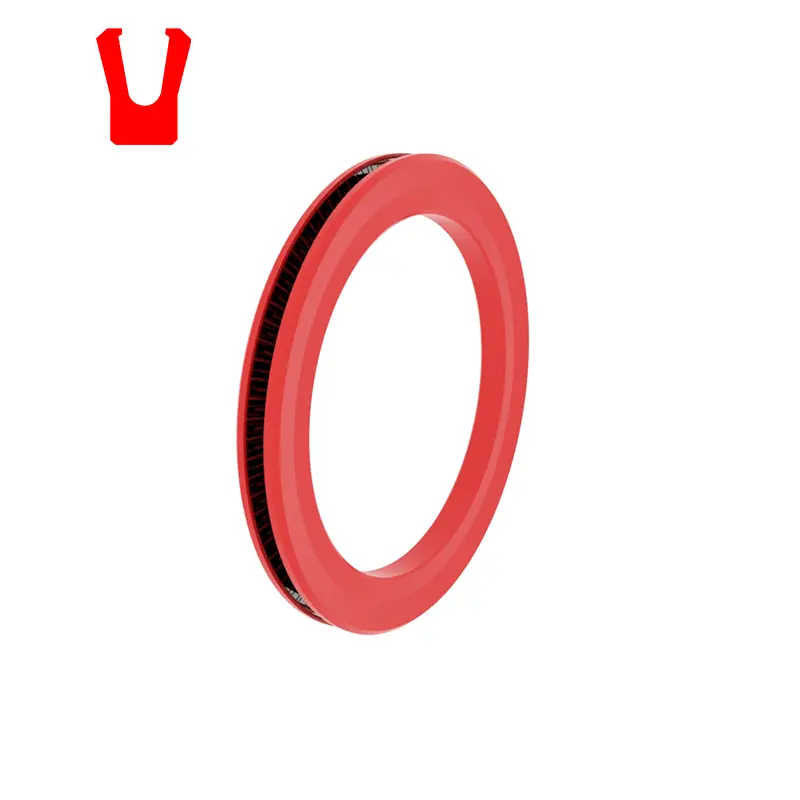

RCR106, RCR107 V-formad roterande tätning, axiell rörelse, stor elastisk modul, friktionsmotstånd, damm, föroreningar, vattenstänk, oljestänk, etc.
RCR108 Rotary tätning, enkelverkande, ingen fjäder, störningen av inre och yttre läppar bestäms enligt olika arbetsförhållanden.

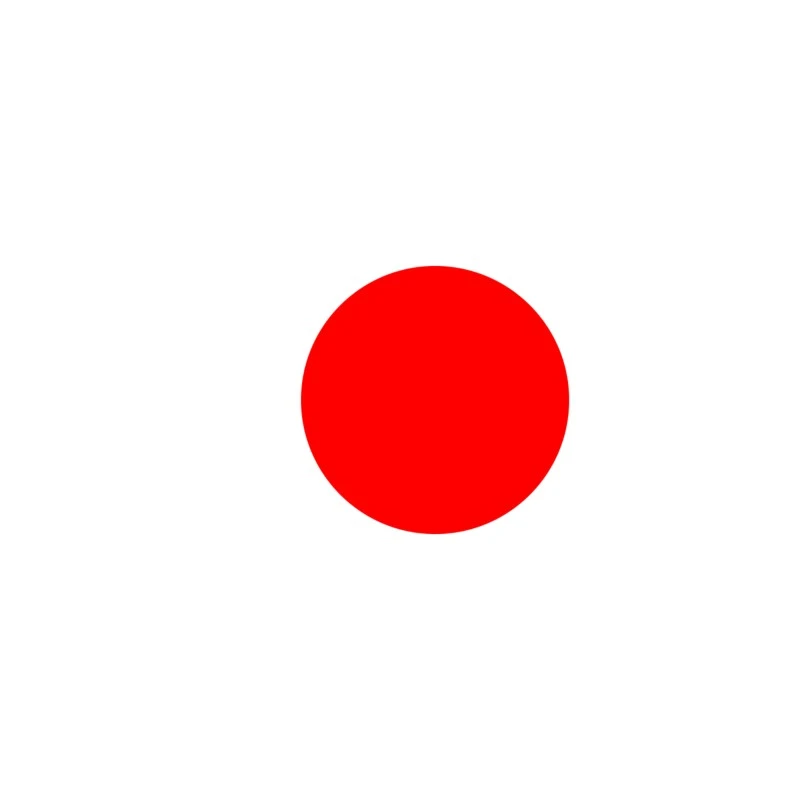

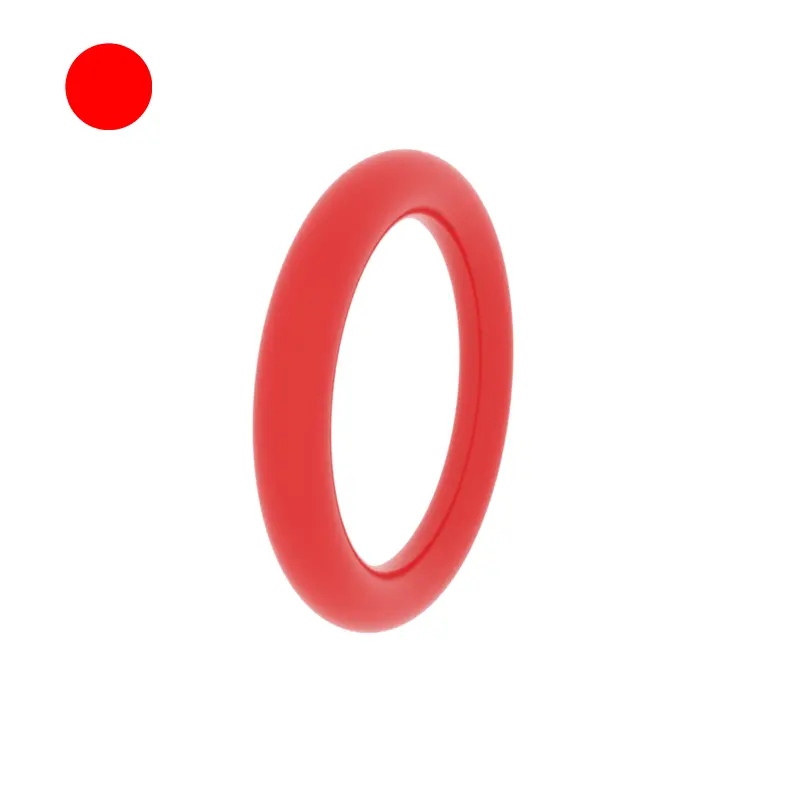

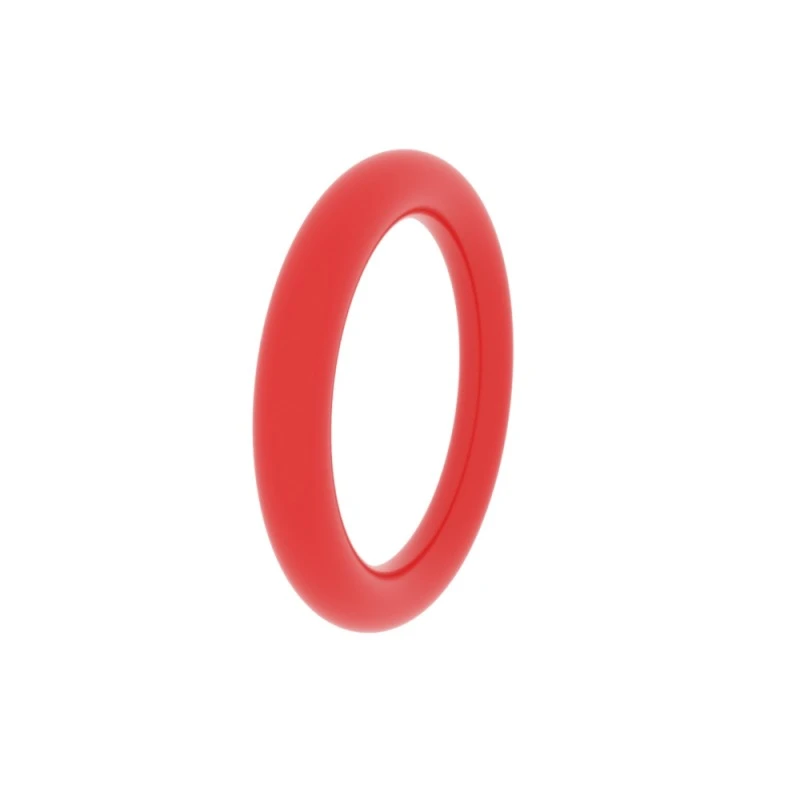

RCR109 O-ring, elastisk ring som mest används för statisk tätning eller dynamisk tätning, flexibelt temperaturmediumval. För detaljerade spår, se O-ringprovet.
RCR110 roterande tetrafluoroetylentätning för axel, dubbelverkande, lämplig för smala spår.
RCR111 Rotary tetrafluoroetylentätning för hål, dubbelverkande, lämplig för smala spår.

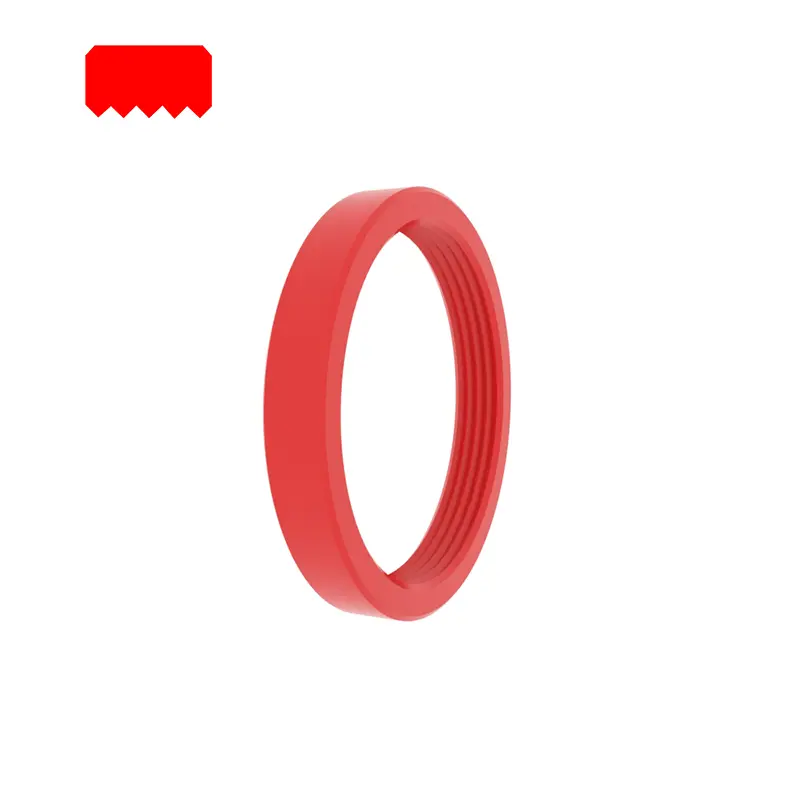

RCR112 Rotary Seal, dubbelverkande, smalt spår, lämpligt för smörjade arbetsförhållanden.
RCR113 roterande tätning, dubbelverkande, med stödring, stabil spår inbäddning, vilket möjliggör större extruderingsklyftan och tryck, mestadels används på den roterande axeln för utgrävningsutrustning.

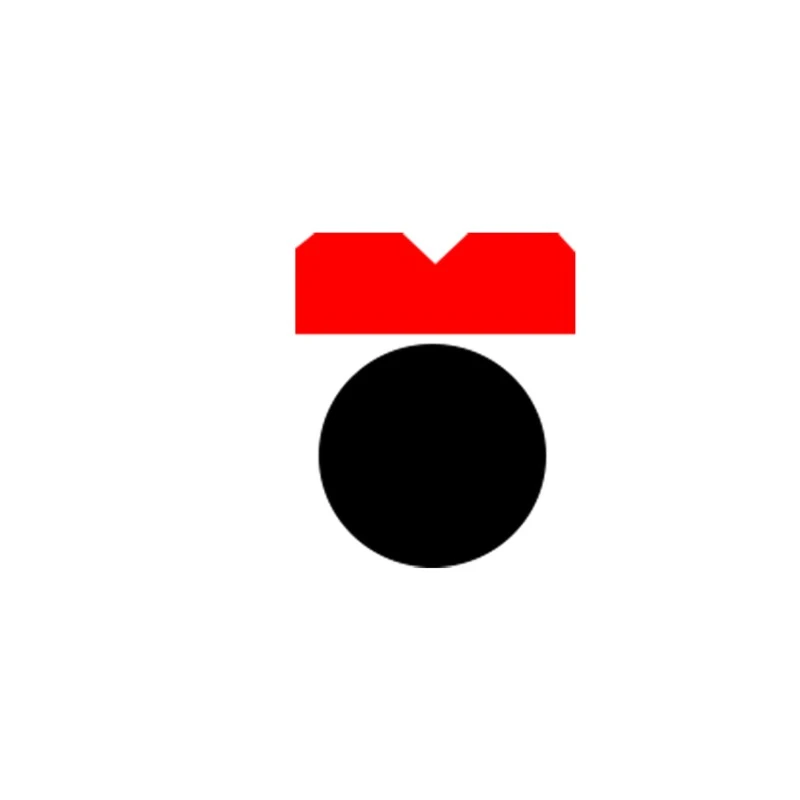

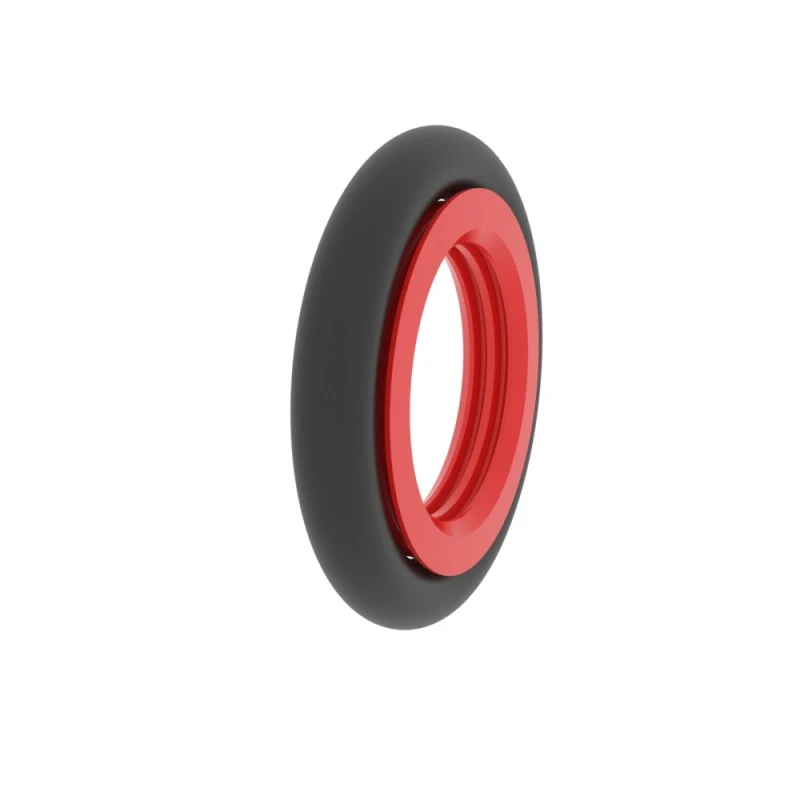

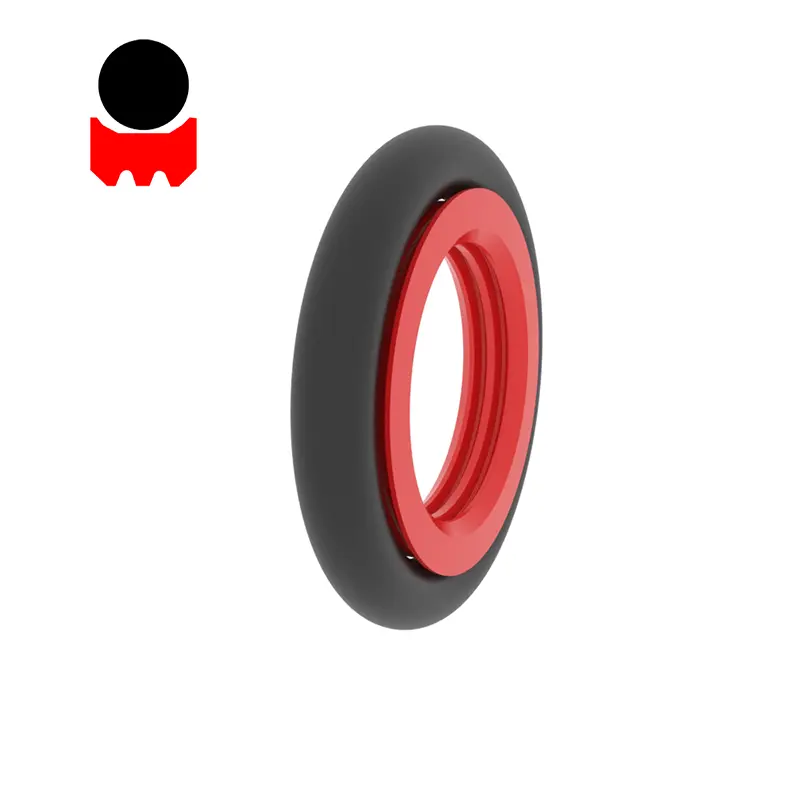

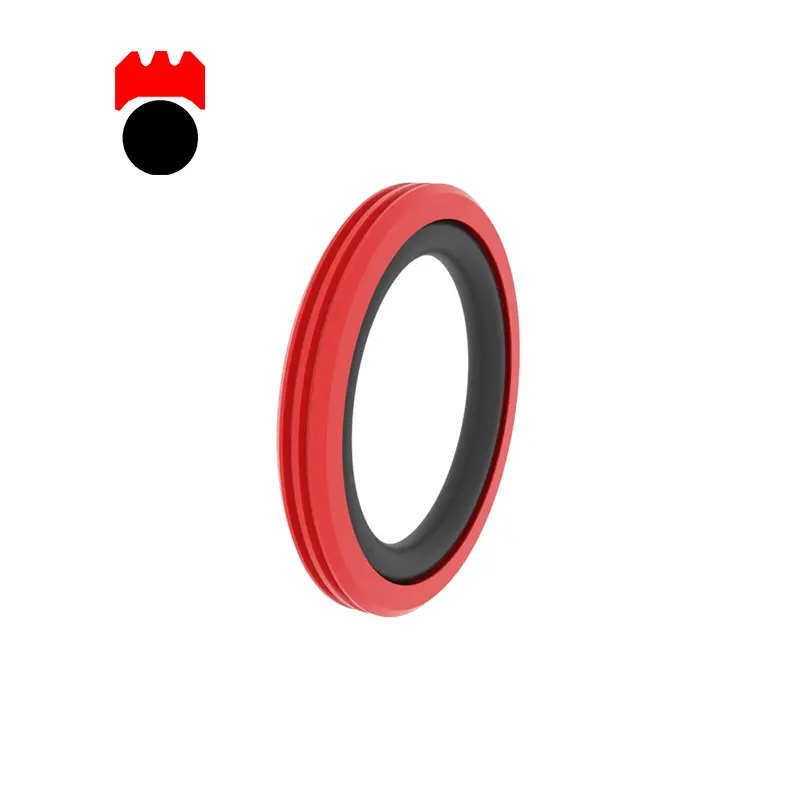

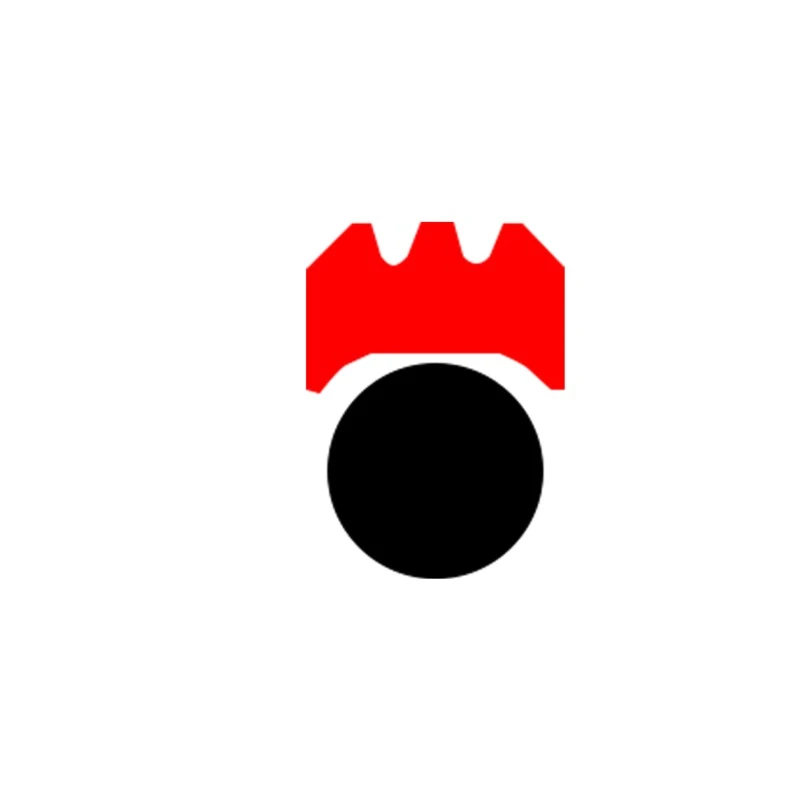

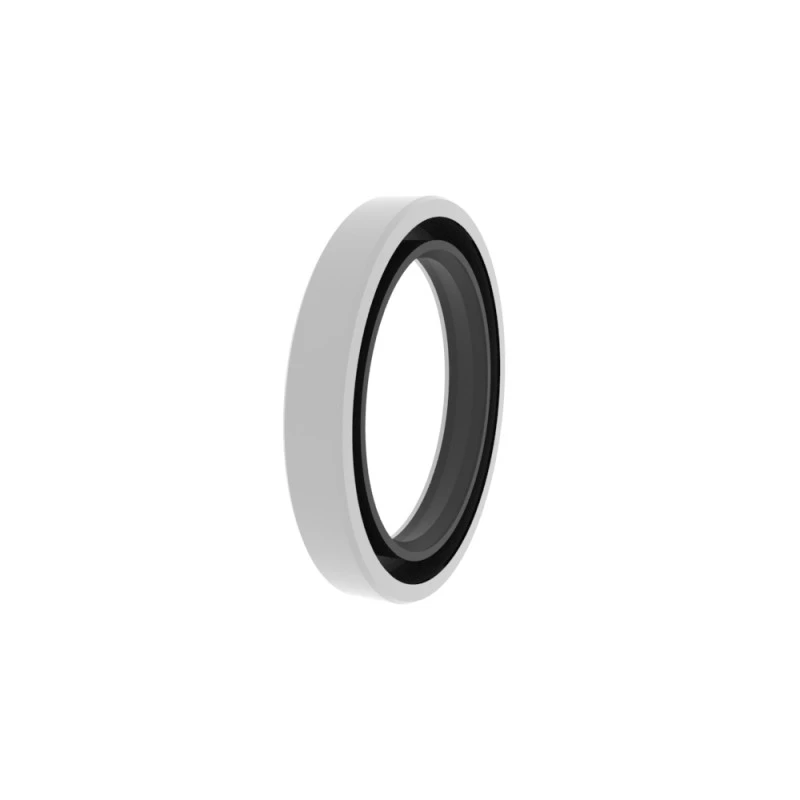

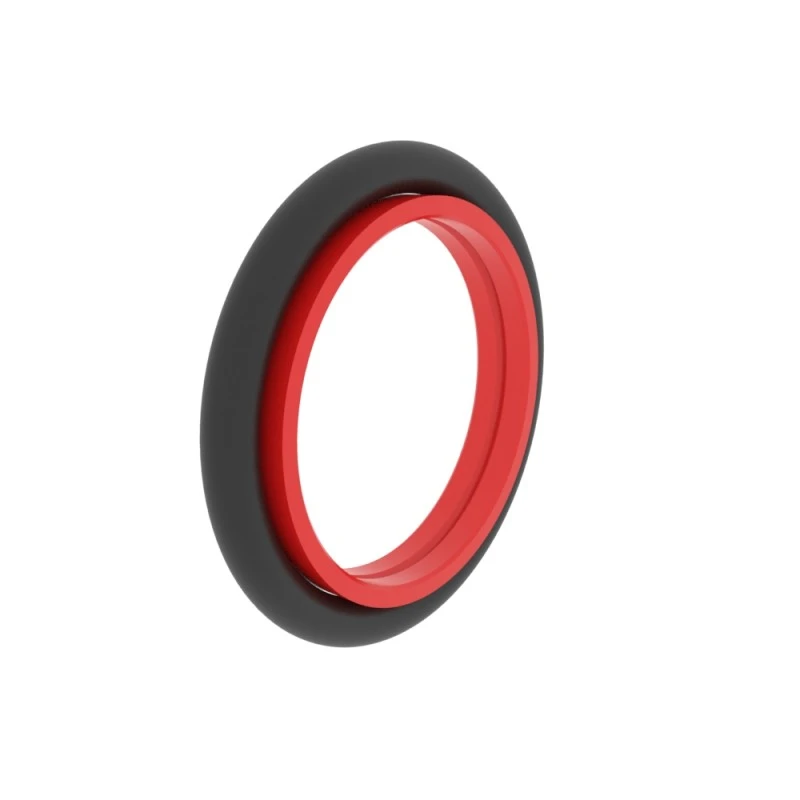

RCR115 Rotary tetrafluoroetylentätning för axel, dubbelverkande, låg friktion, högt tryck mot sidor, korrosion mot hög temperatur.
RCR116 Rotary tetrafluoroetylentätning för hål, dubbelverkande, låg friktion, högt tryck mot sidor, korrosion mot hög temperatur.

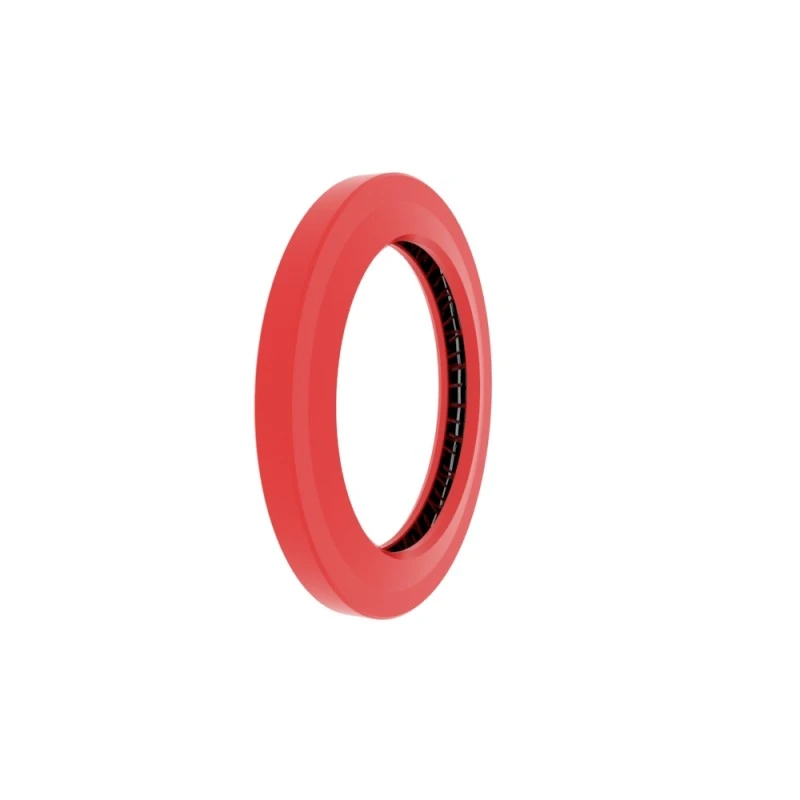

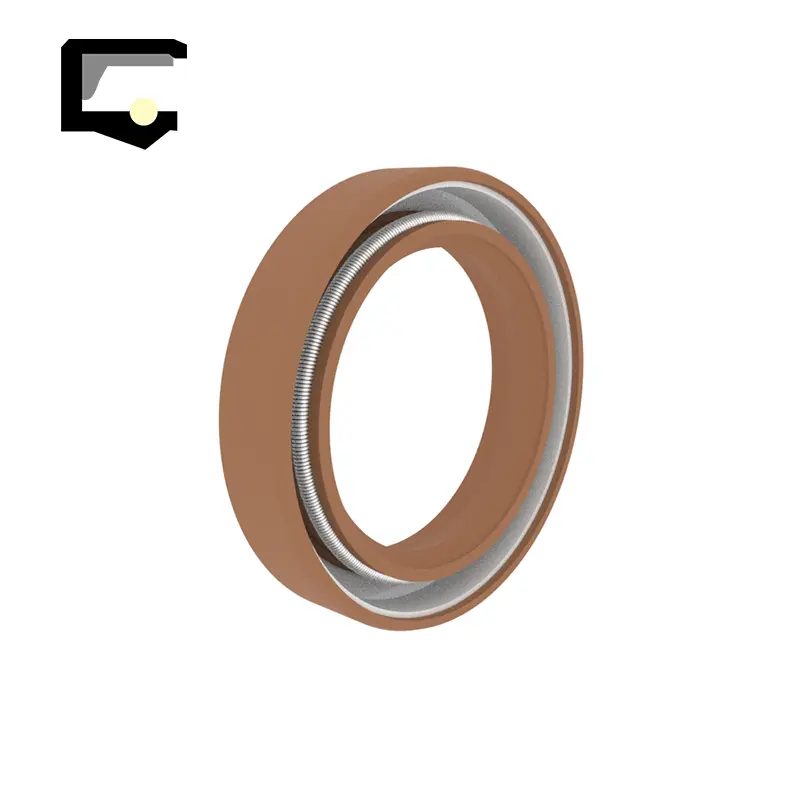

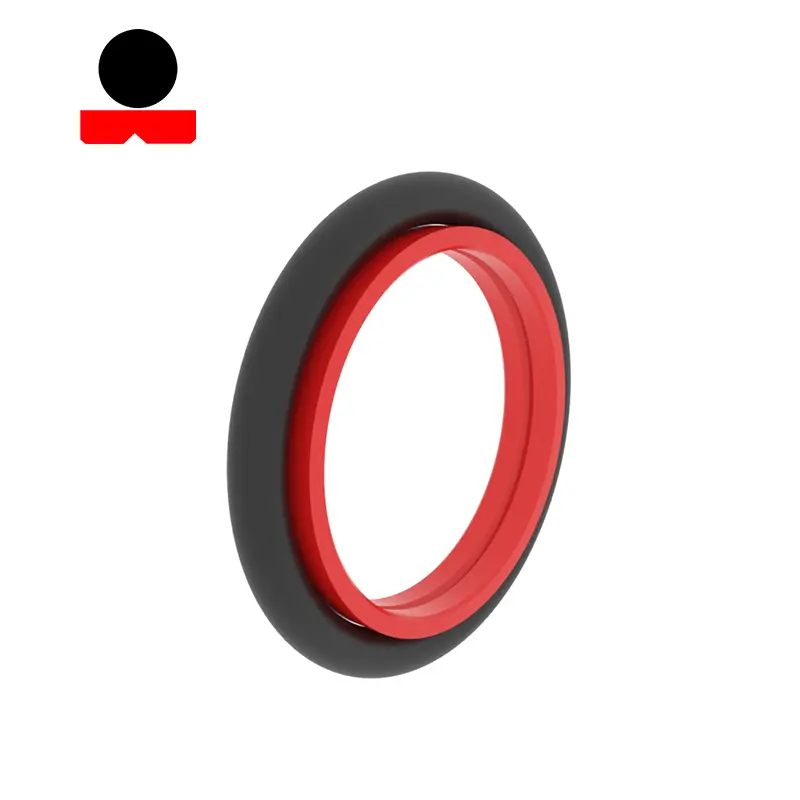

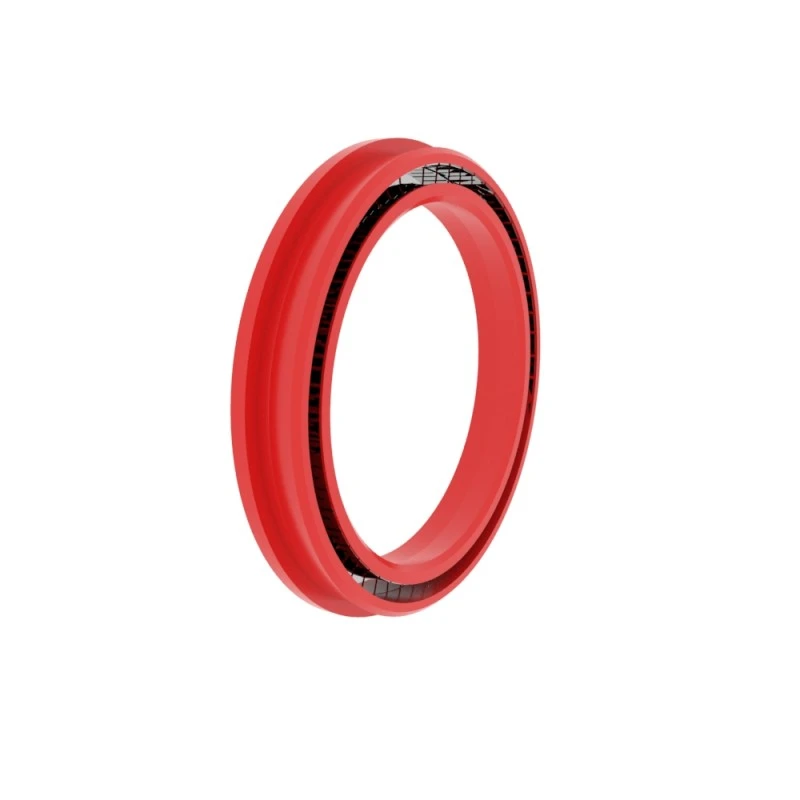

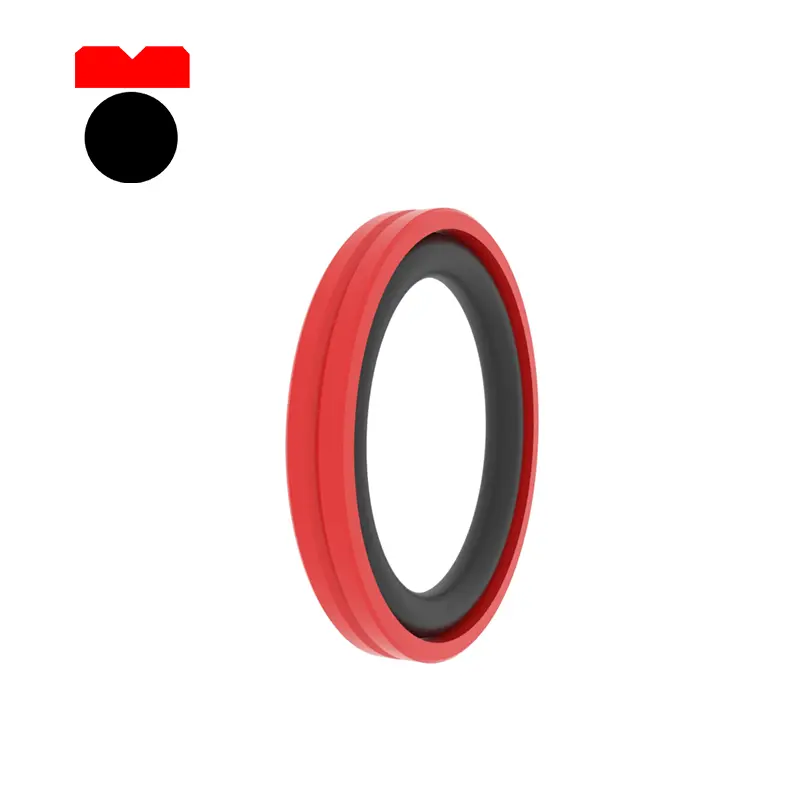

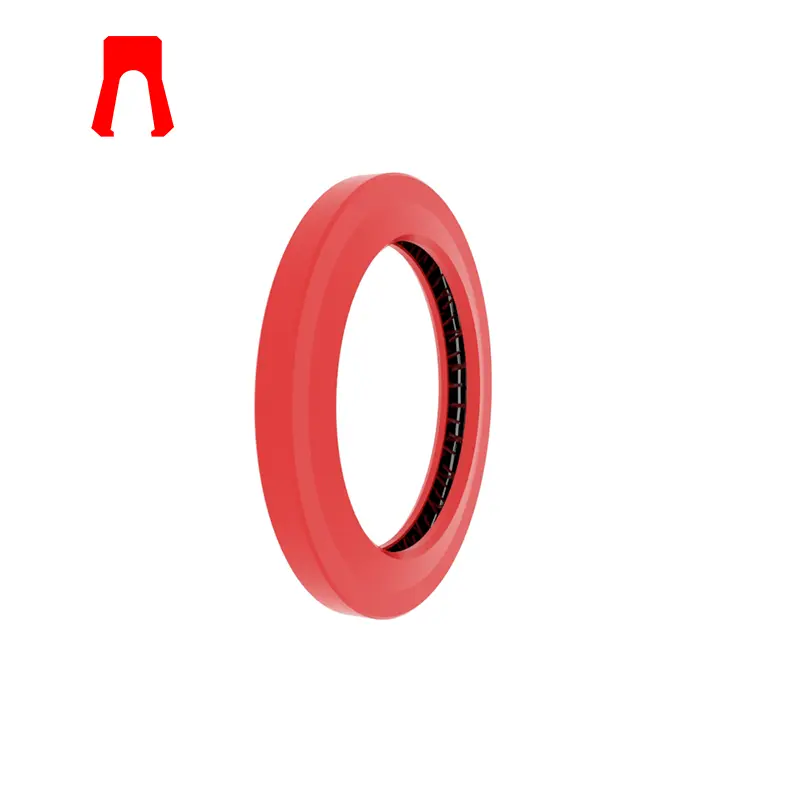

RCR117, RCR121 Rotary PTFE -tätning, med manderfjäder, enkelverkande, korrosionsmotstånd med hög temperatur, lämplig för relativt hög hastighet och högt tryck.
RCR118 End PTFE Rotary Seal, med manderfjäder, enkelverkande, korrosionsmotstånd med hög temperatur, mestadels används i den kemiska industrin.
RCR119 Rotary Skeleton Enkel läpptätning, enkelverkande, axiell öppen spårinstallation, allmänt används, mestadels används som ett skyddande element för lager.

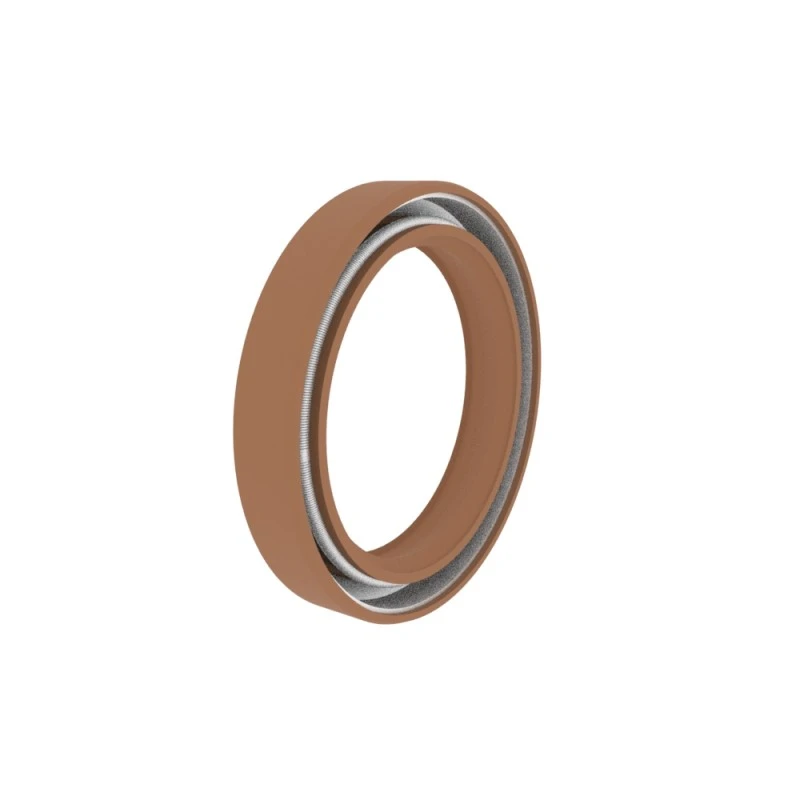

RCR201, RCR202 roterande skelett dubbel läpptätning, enkelverkande, med dammtät hjälpläpp, axiell öppen spårinstallation, allmänt används, mestadels används som ett skyddande element för lager.

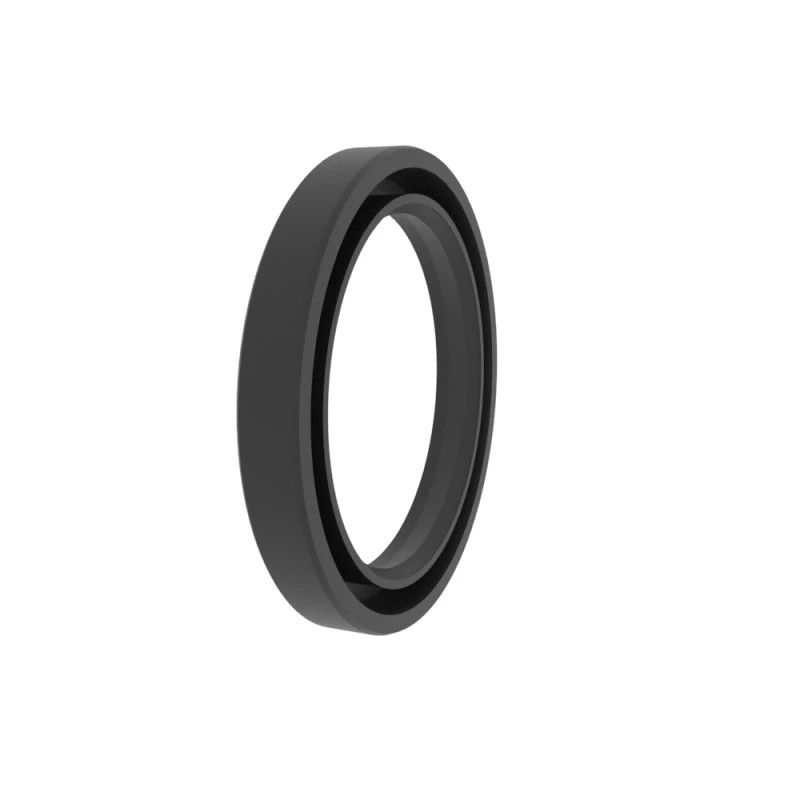

RCR203, RCR204 Rotary skelettfri enkelläpptätning, enkelverkande, axiell öppen spårfäste fast installation, mestadels används i tunga industrier som metallurgi och skeppsbyggande.
RCR205 Avstängning av roterande skelettfritt enkelläpptätning, enkelverkande, axiell öppen spår fixtur Fast installation, mestadels används i tunga industrier såsom metallurgi och skeppsbyggande.
RCR206, RCR207 Avstängning av roterande ramlösa enstaka läpptätning, enkelverkande, axiell öppen spårfäste fast installation, mestadels används i tunga industrier som metallurgi och skeppsbyggande. Tätningsmediet är lämpligt för låghastighetstätning och är litiumbaserat fett.
Produktfunktioner och applikationer:
Huvudapplikationer

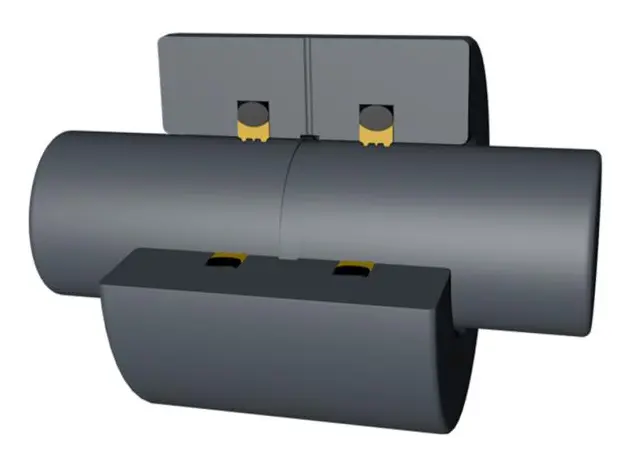

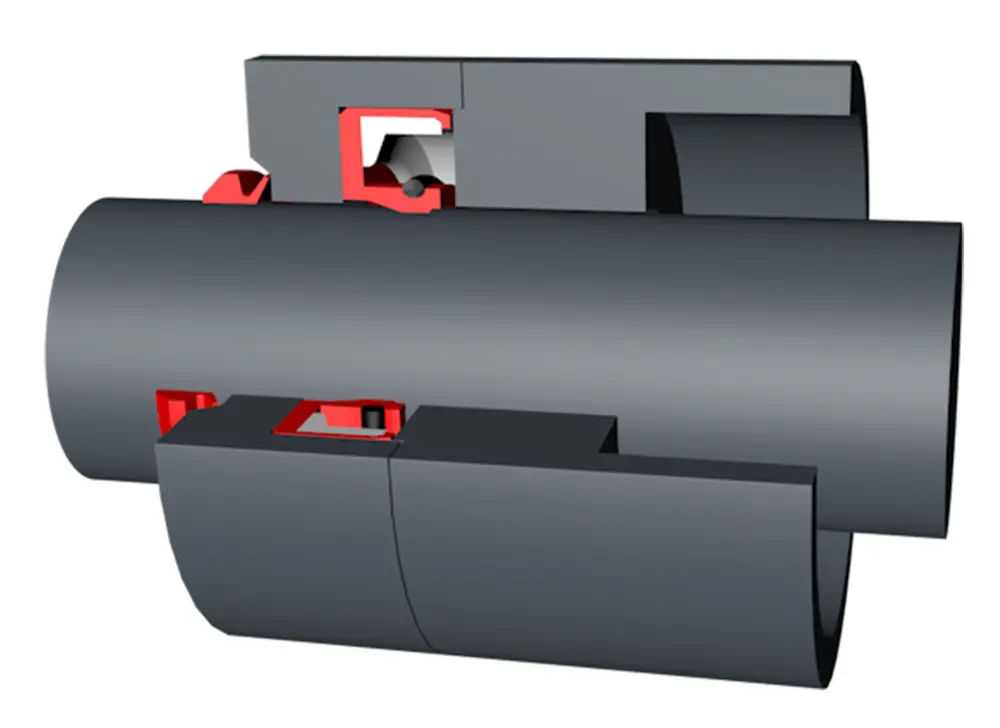

Vridande rotationssäl är lämpliga för roterande axeländ tätning, roterande axeltätning, grävmaskiner, grabbers, rotationsfogar, roterande distributörer och denna typ av tätning används ofta inom petroleum- och kemisk industri
Fördelar
Vridande roterande tätningar har ett brett spektrum av anpassningsbara media och temperaturintervall, god tätningseffekt, högt tryckmotstånd, liten tvärsnittsstorlek, hydraulisk oljemotstånd, låg friktion och inget stick-slipfenomen.

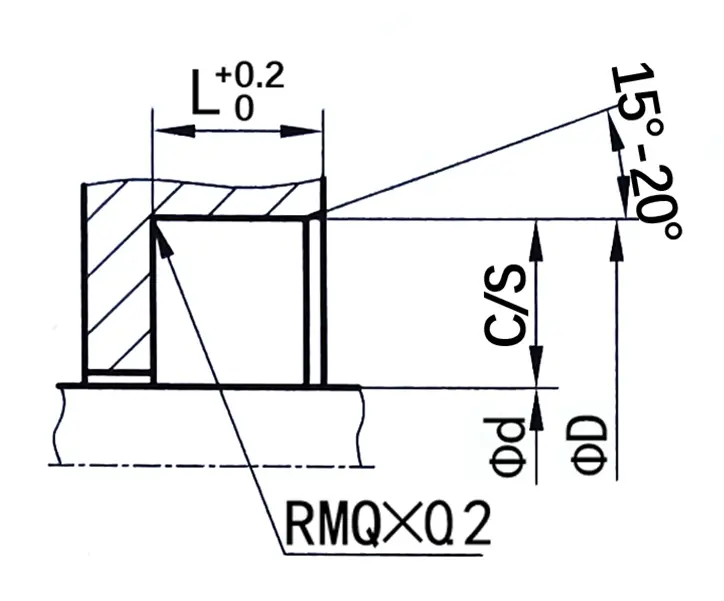

RCR101
Beställningsstorlek
ΦD ...... Yttre diameter
ΦD ...... inre diameter
L ...... Groove bredd
|
Ytfin |
R tmax (μm) |
RA (μm) |
|
Glidande ytmatchande gummi/polyuretantätningar Glidande ytmatchande PTFE -tätningar |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Spårbotten Spårsida |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstödlängden förhållandet |
50%-95% |
|
|
Tolerans |
|
|
Φd |
f8 |
|
Φd |
H8 |
Beställningsexempel
Modell: RCR101
Spårstorlek: 100x115x8
Material: NBR/POM
Tätningstyp: RCR101, RCR102
Huvudapplikation: Lämplig för att rotera axelens tätning
Fördelar: Lämplig för ett brett spektrum av media, ett brett temperaturintervall och god tätningseffekt
Material: Polyuretan, gummi/polyoximetylen
|

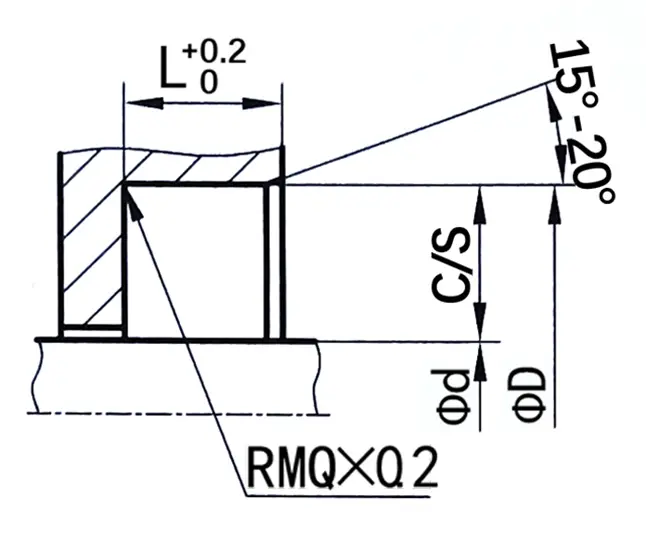

Tätningsspårexempel |
Följande är vanliga spårdimensioner (roterande tätningar av valfri storlek inom storleksområdet kan produceras) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||
RCR115
Beställningsstorlek
ΦD ...... Yttre diameter
ΦD ...... inre diameter
L ...... Groove bredd
|
Ytfin |
R tmax (μm) |
RA (μm) |
|
Glidande ytmatchande gummi/polyuretantätningar Glidande ytmatchande PTFE -tätningar |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Spårbotten Spårsida |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstödlängden förhållandet |
50%-95% |
|
|
Tolerans |
|
|
Φd |
f8 |
|
Φd |
H8 |
Beställningsexempel
Modell: RCR115
Spårstorlek: 100x111x4.2
Material: PTFE4+NBR
Tätningstyp: RCR115
Huvudapplikation: Lämplig för rotationsaxeltätningar, grävmaskiner, grabbers, svängbara leder.
Fördelar: Det kan motstå högt tryck, har liten tvärsnittsstorlek, är resistent mot hydraulisk olja, har låg friktion och inget pinne-slipfenomen.
Material: Tetrafluoroetylen + nitrilgummi eller fluororubber
|

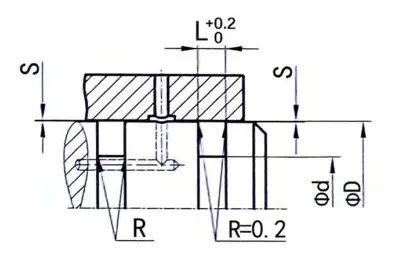

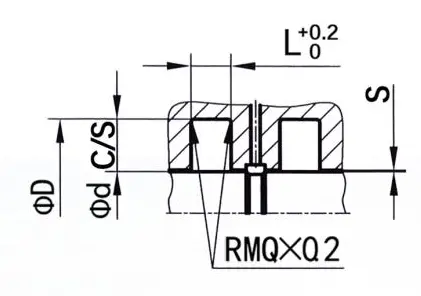

Tätningsspårexempel |
Följande är vanliga spårdimensioner (roterande tätningar av valfri storlek inom storleksområdet kan produceras) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maximal extrudering Gap S |
||
|
100 bar |
200 bar |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
Rcr116
Beställningsstorlek
ΦD ...... Yttre diameter
ΦD ...... inre diameter
L ...... Groove bredd
|
Ytfin |
R tmax (μm) |
RA (μm) |
|
Glidande ytmatchande gummi/polyuretantätningar Glidande ytmatchande PTFE -tätningar |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Spårbotten Spårsida |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstödlängden förhållandet |
50%-95% |
|
|
Tolerans |
|
|
Φd |
f8 |
|
Φd |
H8 |
Beställningsexempel
Modell: RCR116
Spårstorlek: 100x89x4.2
Material: PTFE4+NBR
Tätningstyp: RCR116
Huvudapplikation: Lämplig för tätningar av roterande axlar, grävmaskiner, grabbers, roterande leder, roterande distributörer.
Fördelar: Det är lämpligt för ett brett spektrum av media och temperatur, har god tätningseffekt, liten tvärsnittsstorlek, starkt motstånd mot hydraulolja, låg friktion och inget pinne-slipfenomen.
Material: Tetrafluoroetylen + nitrilgummi eller fluororubber
|
Tätningsspårexempel |
Följande är vanliga spårdimensioner (roterande tätningar av valfri storlek inom storleksområdet kan produceras) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-ring |
Maximal extrudering Gap S |
||
|
100 bar |
200 bar |
||||||||
|
8-39.9 |
ΦD-4,9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
ΦD-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
ΦD-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

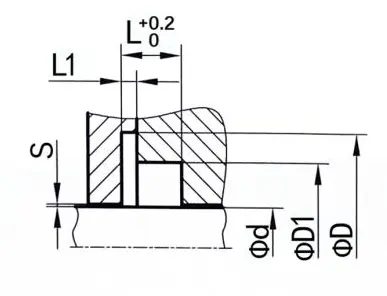

Rcr117

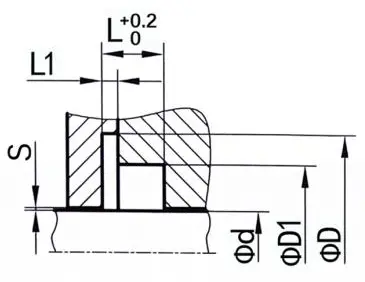

Beställningsstorlek
ΦD ...... Yttre diameter
Φd1 ...... Yttre diameter
ΦD ...... inre diameter
L ...... Groove bredd
L1 ...... Groove bredd
|
Ytfin |
R tmax (μm) |
RA (μm) |
|
Glidande ytmatchande gummi/polyuretantätningar Glidande ytmatchande PTFE -tätningar |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Spårbotten Spårsida |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstödlängden förhållandet |
50%-95% |
|
|
Tolerans |
|
|
Φd |
f8 |
|
Φd |
H8 |
Beställningsexempel
Modell: RCR117
Spårstorlek: 100x117.5x110.5x7.1x1.8
Material: PTFE4+V
Tätningstyp: RCR117
Huvudapplikation: Lämplig för att rotera axelens tätning, denna typ av tätning används ofta inom petroleum och kemisk industri
Fördelar: låg friktion, korrosionsmotstånd, hög temperaturmotstånd, lämplig för hög hastighet
Material: PTFE, rostfritt stålfjäder
|
Tätningsspårexempel |
Följande är vanliga spårdimensioner (roterande tätningar av valfri storlek inom storleksområdet kan produceras) |
|||||||||
|
|
|
Φd |
Φd |
Fd1 |
L |
L1 |
Maximal extrudering Gap S |
|||
|
20bar |
100 bar |
200 bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12,5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17,5 |
Φd+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
