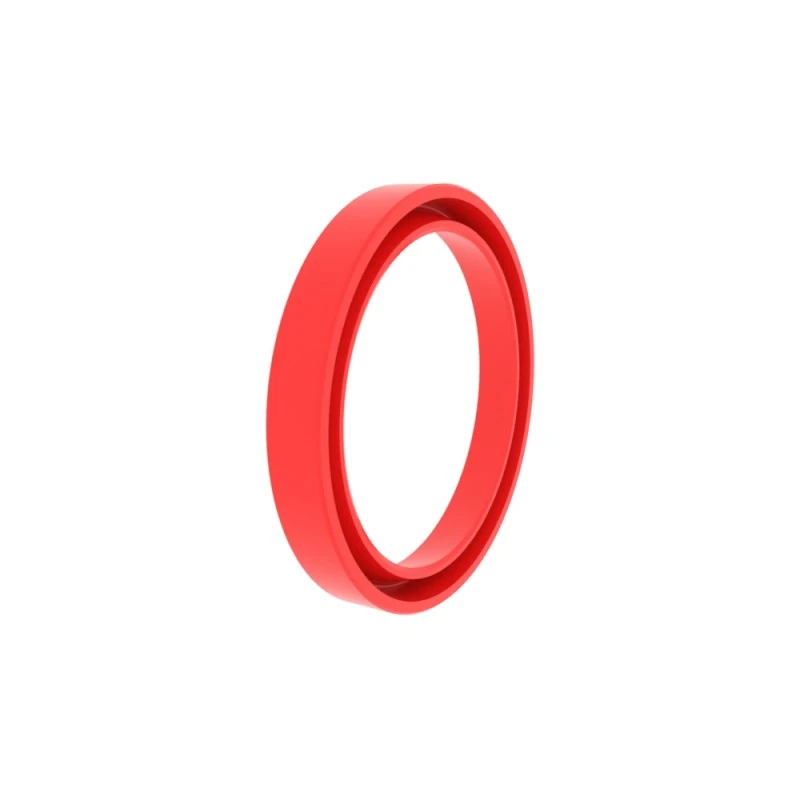

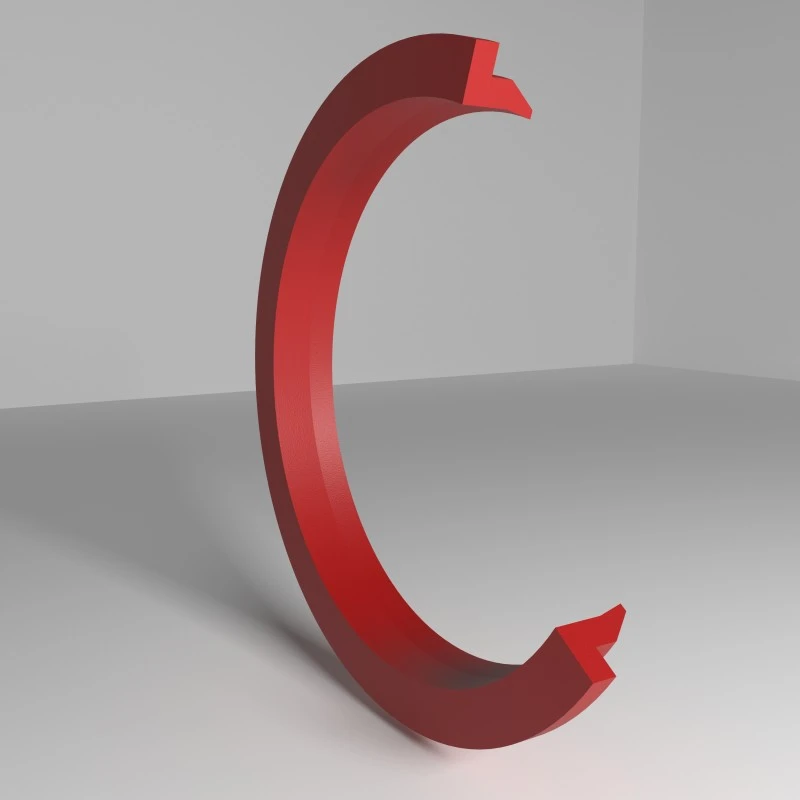

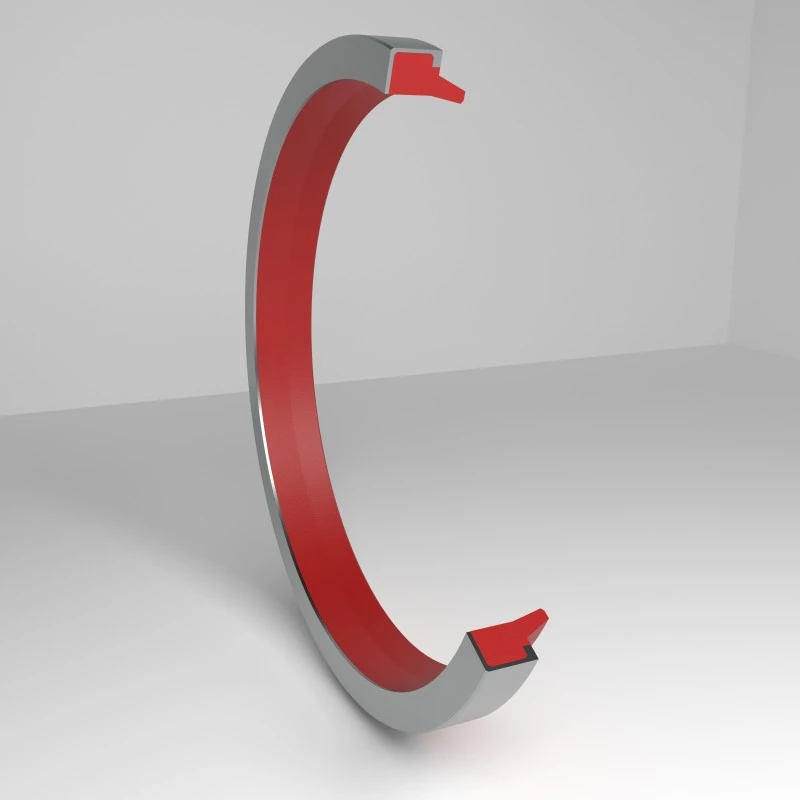

Dammtätning vändande tätningar

Som leverantör av professionella tätningslösningar har RCA -serien av dammtätningssälar som lanseras av Ruichen -tätningar diversifierade mönster och riktade funktioner, som fullt ut täcker kärnbehovet hos industrifältet för dammförebyggande, tryckmotstånd och miljöanpassningsförmåga.

När det gäller teknisk design är Dust Seal Turning Seals Series -produkter inriktade på flexibilitet. Det finns allmänna tätningar (såsom RCA101/104/105) som är installerade med extruderade ytterdiametrar, som är kompatibla med ISO 6195-A standardspår och lämpliga för kompakta rymdscenarier; Det finns också modeller med integrerade anti-utträngskelett (såsom RCA103/106), vilket förbättrar den strukturella stabiliteten under dynamiska belastningar genom axiell öppen spårdesign (ISO 6195-B). För speciella arbetsförhållanden stöder RCA107 30 ° lutande spårinstallation och är kompatibel med imperialistisk och metrisk utrustning, medan RCA108 förenklar underhållsprocessen för gamla cylindrar genom flänsfixeringsdesign, vilket avsevärt minskar kostnaden för transformation.

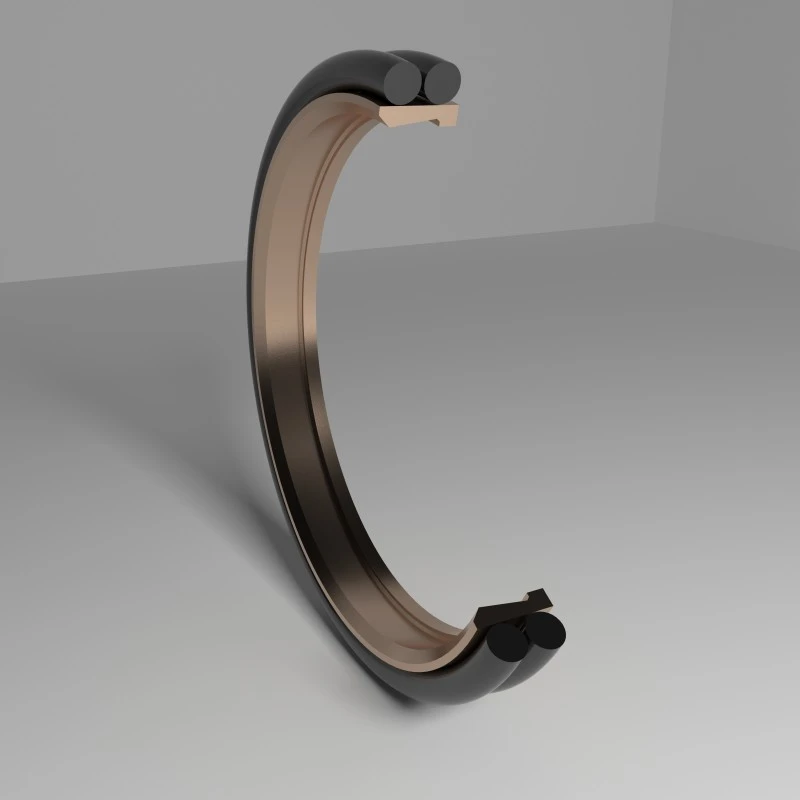

När det gäller tätningsprestandaoptimering förbättrar vi tillförlitligheten genom innovativa strukturer: oljeavkastningsspårdesignen för RCA101 främjar oljeflöde och minskar föroreningsansamlingen; Den dubbla läppen eller hjälpläppstrukturen (RCA109/111/112, etc.) kombineras med en tetrafluoroetylen kombinerad tätning för att uppnå damm- och oljebarriär med dubbla åtgärder; och den sammansatta designen av PTFE (polytetrafluoroetylen) material och O-ring (RCA115 ~ 119) balanserar vidare tryckfördelningen, är resistent mot höga temperaturer på 250 ° C och är resistent mot kemisk korrosion, lämplig för rena miljöer som halvledare, mat och medicin. För extrema arbetsförhållanden används RCA213 i kombination med DA-serien, med hjälp av material med hög hårdhet för att motstå klibbiga föroreningar som lera och tjära och skydda den inre tätningen från erosion.

När det gäller tillämpning är RCA -serien allmänt anpassad till ingenjörsmaskiner, gruvutrustning, hydrauliska och pneumatiska system och precisionsindustrifält. Till exempel tål RCA111/211 1,6 MPA högt tryck, vilket ger dubbelskydd för hydrauliska cylindrar; RCA115 ~ 119 har blivit det första valet för förebyggande av damm av precisionsutrustning på grund av dess icke-creeping och låga friktionsegenskaper; RCA108 ger en snabb lösning för underhåll av gammal utrustning utan att behöva modifiera spåret. När det gäller material insisterar vi på att ge lika vikt vid miljöskydd och prestanda. PTFE-modifieringsteknik tar hänsyn till både självsmörjning och slitstyrka. O-ring elastomerer (såsom NBR) säkerställer tätningsstabilitet. Vissa modeller (som RCA119) använder en silikonfri formel för att uppfylla de stränga kraven i rena workshops. Under många år har Ruichen Seals alltid syftat till "exakt anpassning och långsiktigt skydd". Genom RCA-serien hjälper det kunder att hantera utmaningar som dammintrång, oljeläckage och hög temperaturkorrosion, vilket ger tillförlitliga garantier för effektiv drift av utrustning.

Produktfunktioner och applikationer:

Huvudapplikation: Standard dammtät för oljecylinder

Fördelar: Dammtätningssälar är enkla att installera, med utmärkta anti-friktion och dammtäteffekter. De kommer inte att röra sig i motsatt riktning i hålrummet, och det kommer inte att finnas någon trycköppning mellan tätningsringen och den dammtäta ringen.

Material: polyuretan, gummi

Specifika applikationsområden:

Allmänt dammtät (RCA101 ~ 105/113/114): Används allmänt i tekniska maskiner och automatiseringsutrustning för att motstå dammintrång.

Tunga och underhållsscenarier (RCA103/106/108): Skelettstöd och flänsfixeringsdesign är lämpliga för högbelastningsscenarier såsom gruvmaskiner och gammal cylinderomvandling.

Precision och hård miljö (RCA115 ~ 119): Halvledare, mat och medicin och andra branscher uppfyller kraven för ingen krypande, låg friktion och korrosionsbeständighet.

Multi-standardkompatibilitet: RCA107 stöder brittisk utrustning, och RCA-serien täcker ISO 6195 standardspår för att förenkla urvalsprocessen.

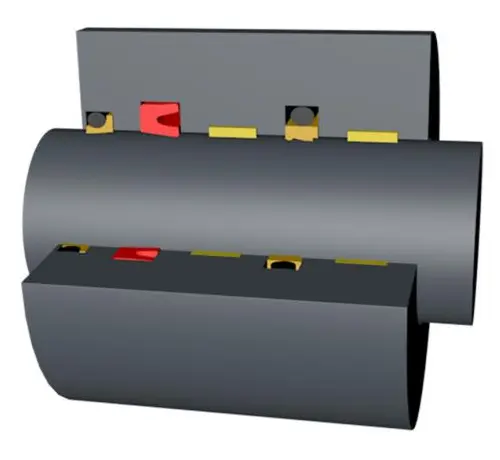

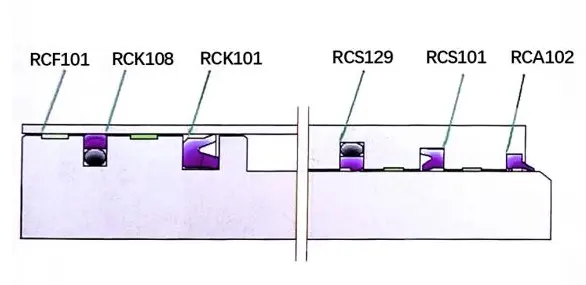

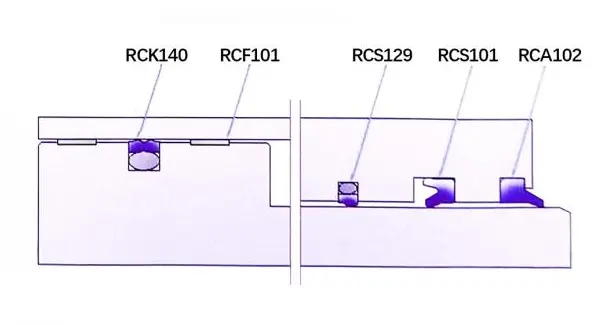

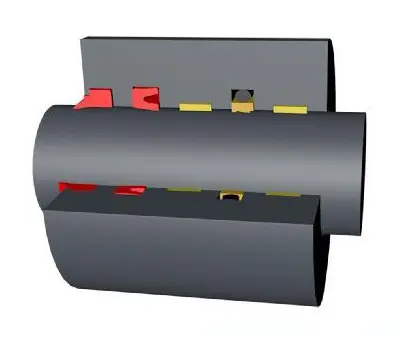

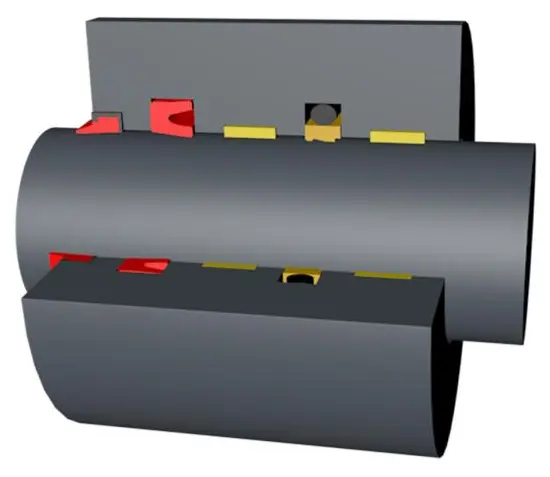

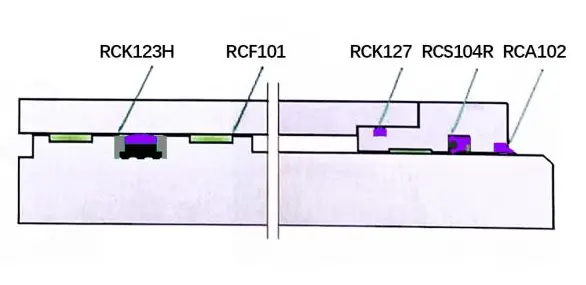

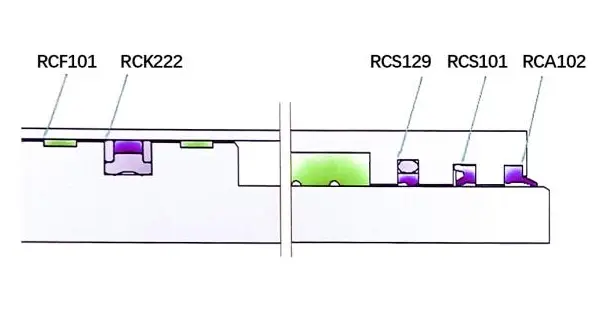

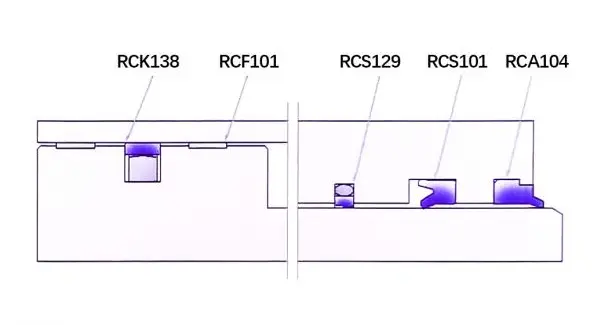

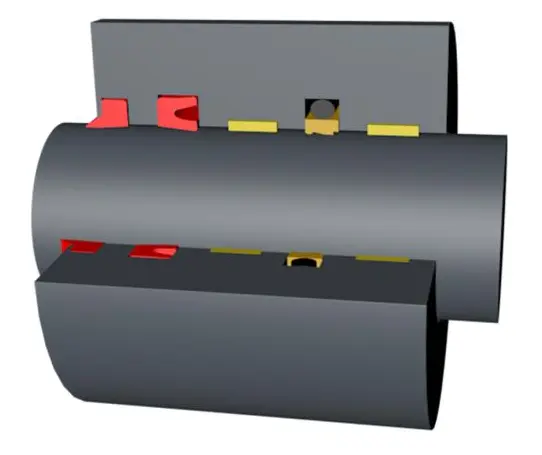

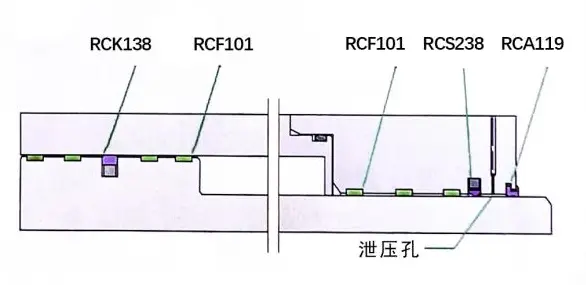

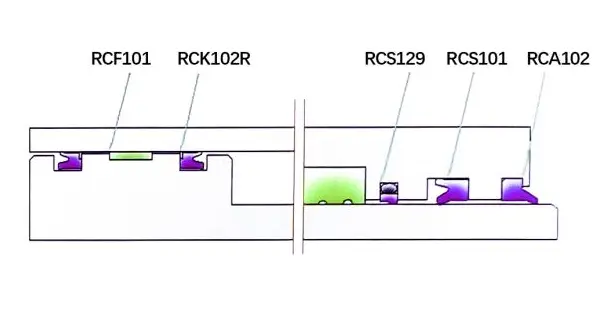

Tätningsapplikation och cylinderdesign

Tung industri: Branschexempel: Tunga maskinverktyg (smide maskiner, hydrauliska pressar, böjmaskiner, etc.), metallurgi (rullande fabriker, AGC -cylindrar, etc.), gruvdrift (hydraulstöd, gruvutrustning, etc.), tunga byggmaskiner (kranar, grävmaskiner, etc.)

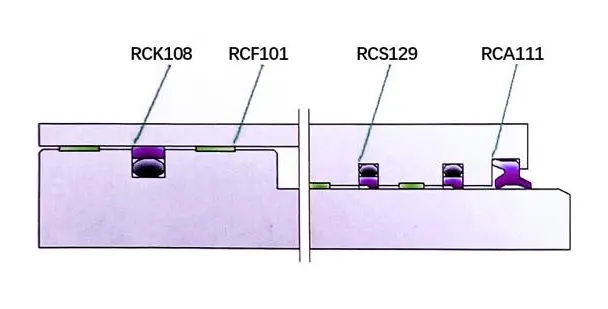

Rekommenderad tätningsdesign:

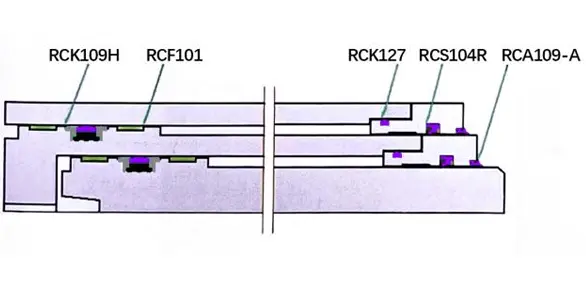

Tunga smide

Metallurgi AGC

Hydraulisk supportkolonncylinder

Hydraulisk supportvakt Jack

Cranelyftcylinder

Crane luffcylinder

Medelindustri: Branschexempel: Lyftutrustning, jordbruksmaskiner, lätt transportverktyg, lyftplattformar, maskinverktyg (böjmaskiner, formsprutningsmaskiner, malningsmaskiner, etc.), gaffeltruckar, dumpbilar

Rekommenderad tätningsdesign:

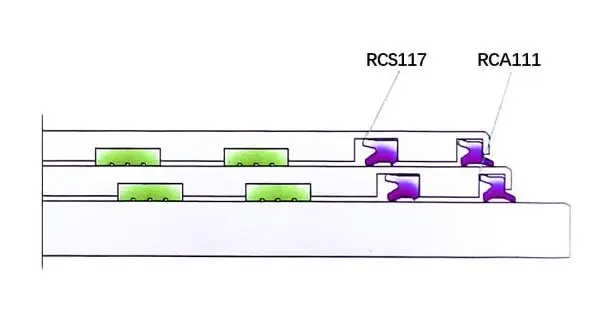

Böjmaskin

Dumpning

Jordbruksmaskiner

Lyftplattform

Lättindustri: Branschexempel: Maskinverktyg, gaffeltruckar, formsprutningsmaskiner, jordbruksmaskiner, balare

Rekommenderad tätningsdesign:

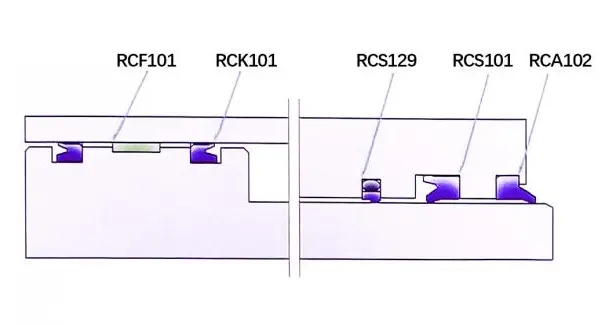

Liten gaffeltruck

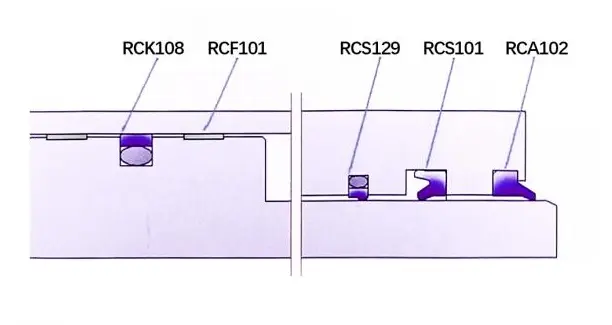

Formsprutningsmaskin

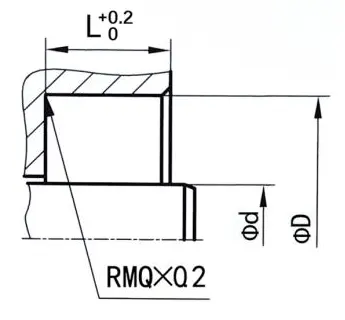

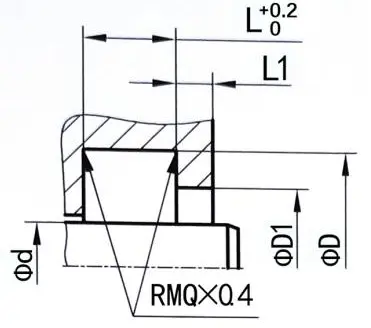

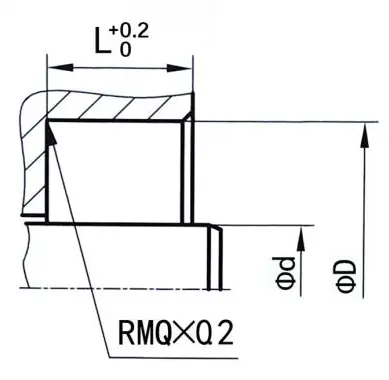

Dammtätningspår

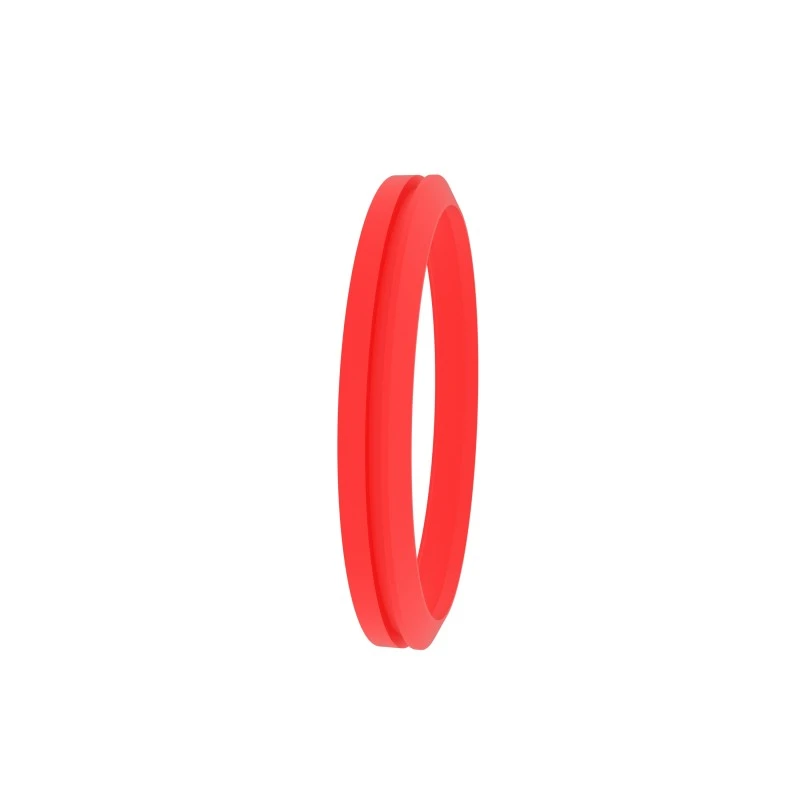

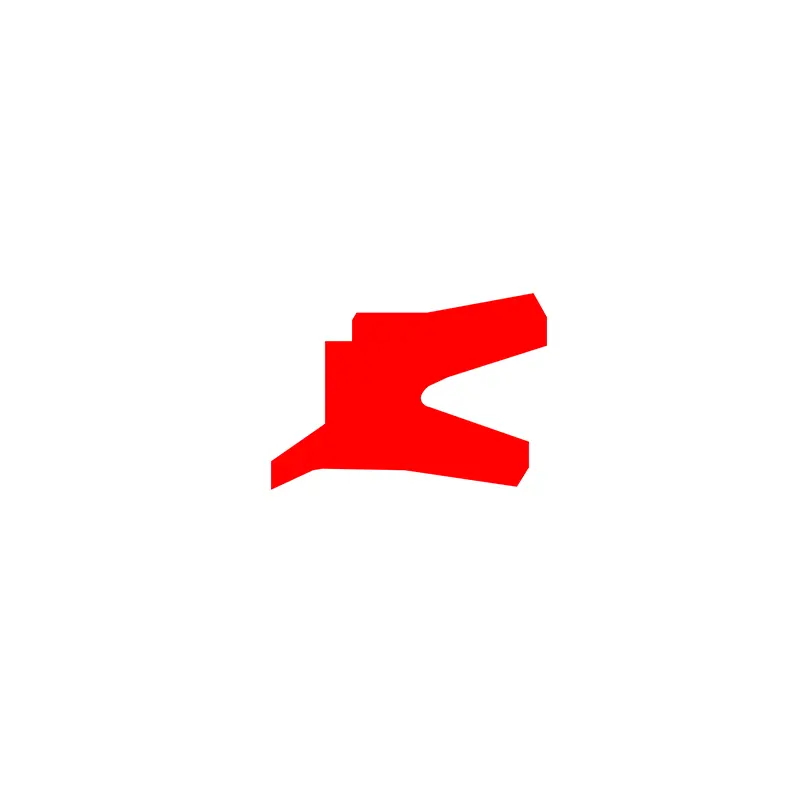

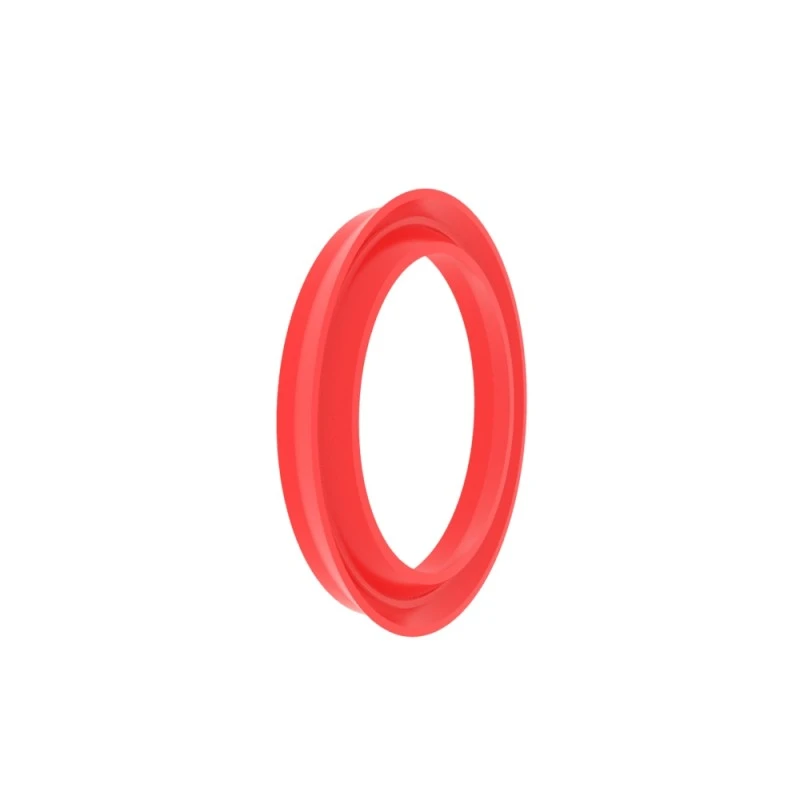

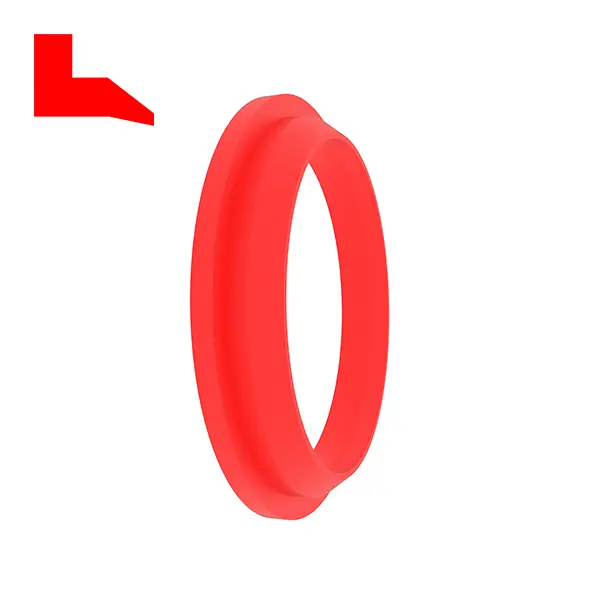

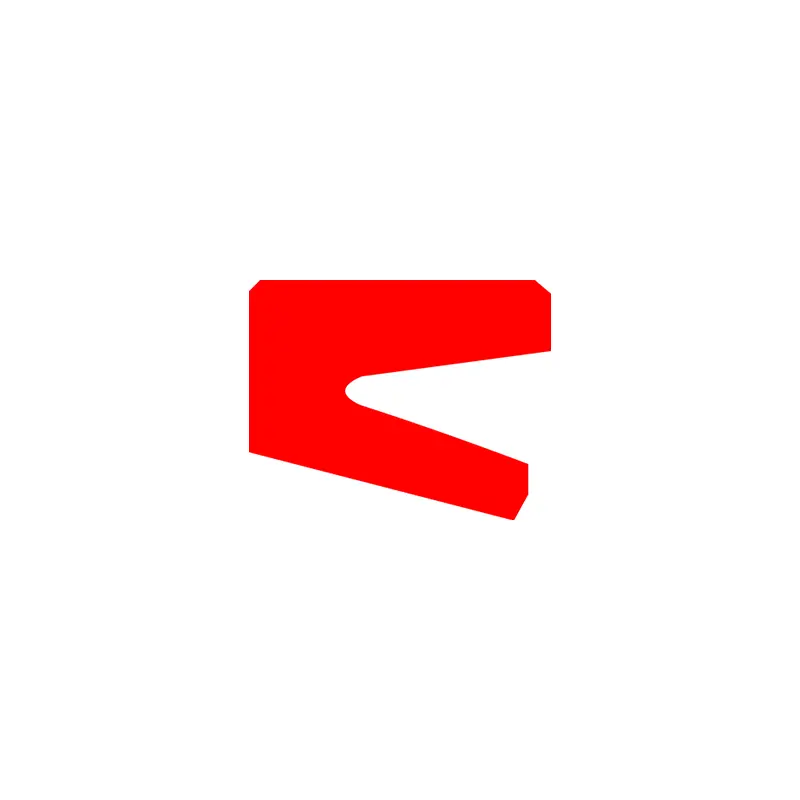

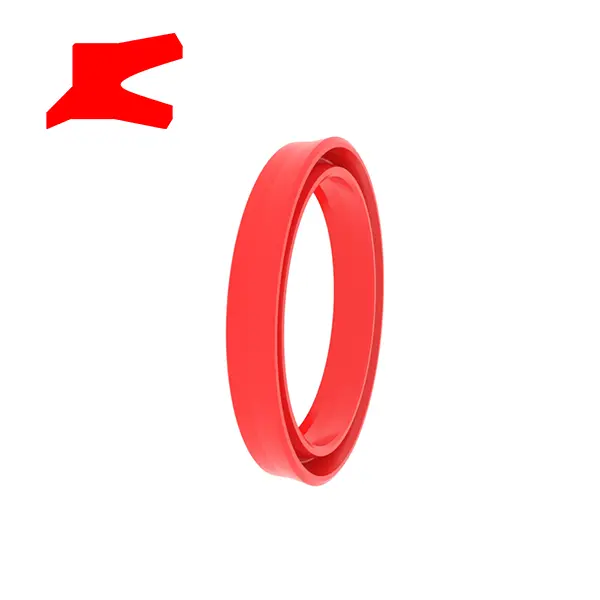

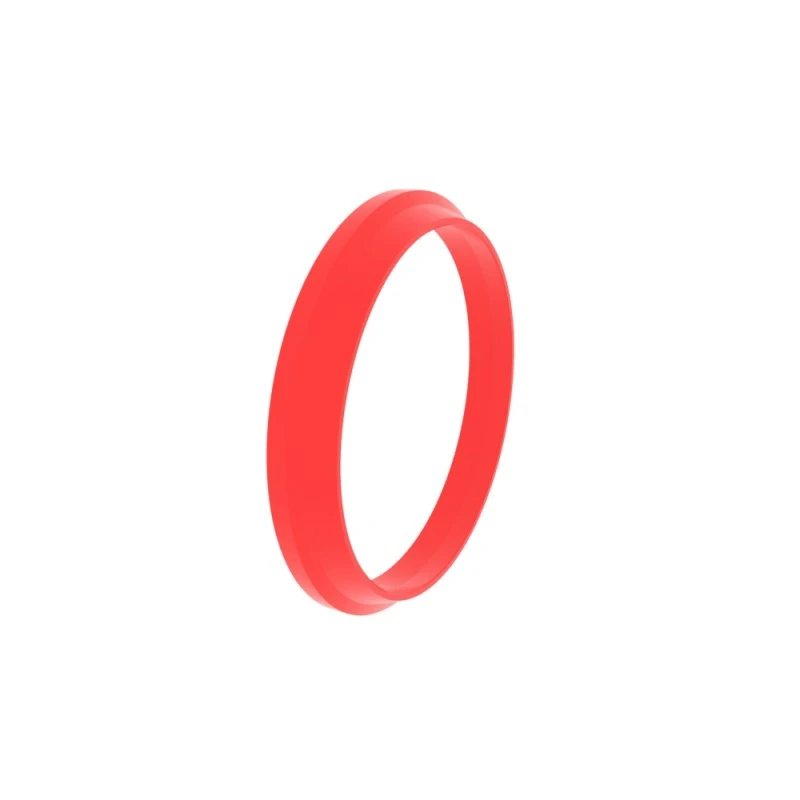

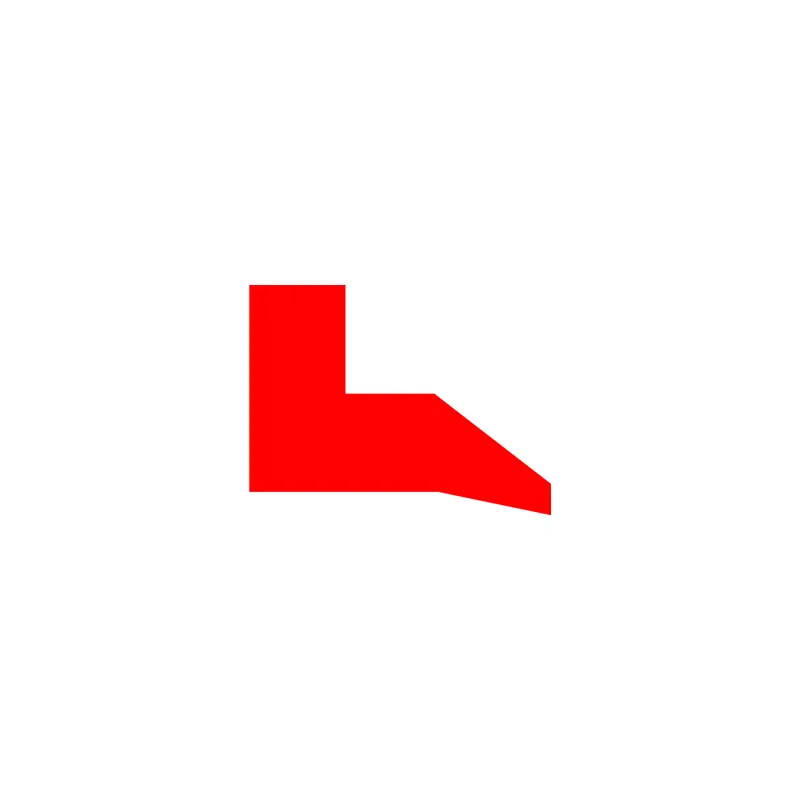

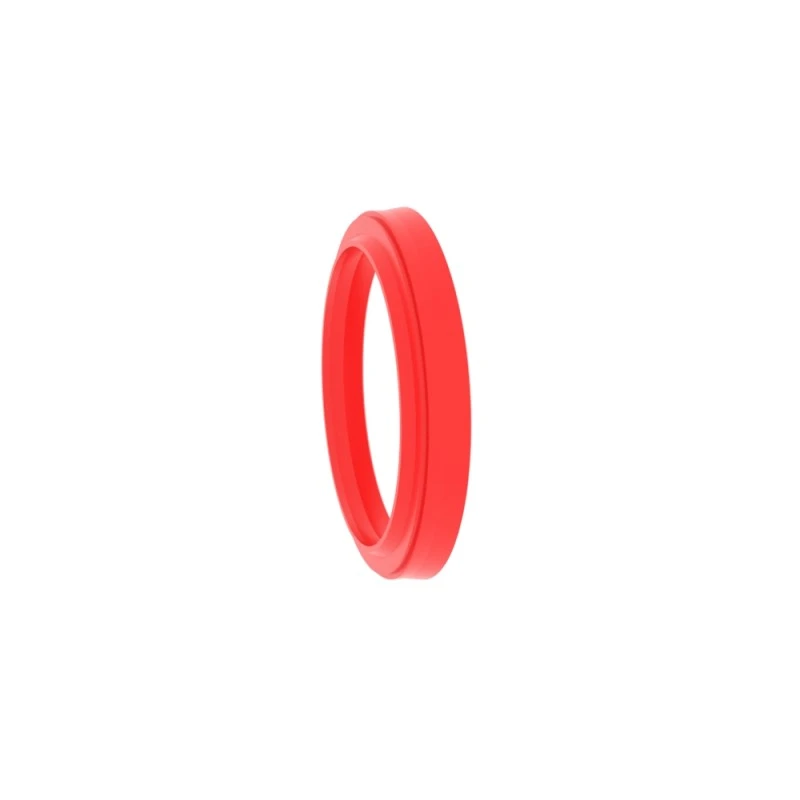

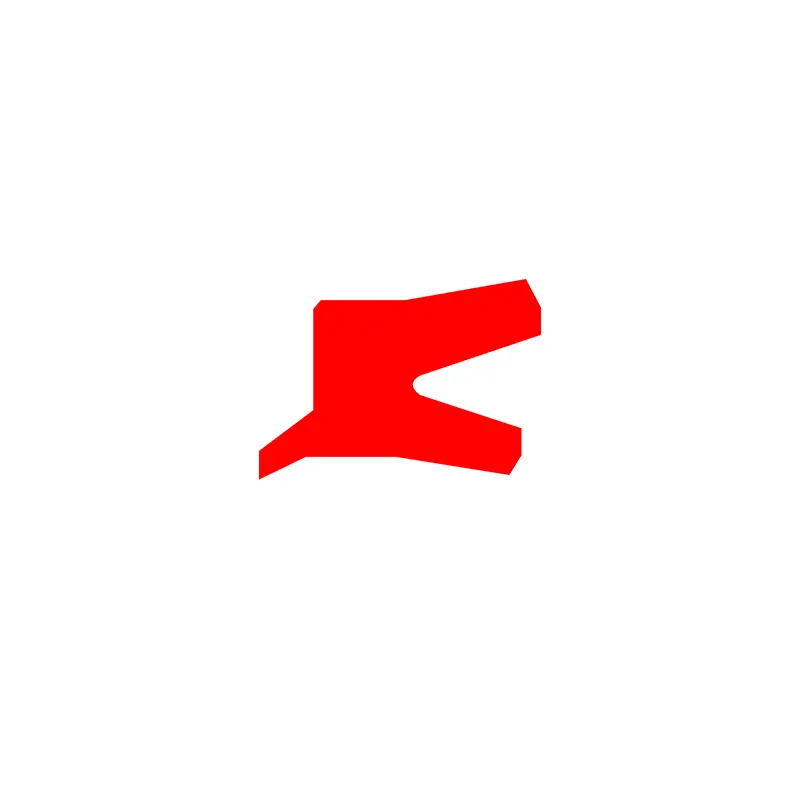

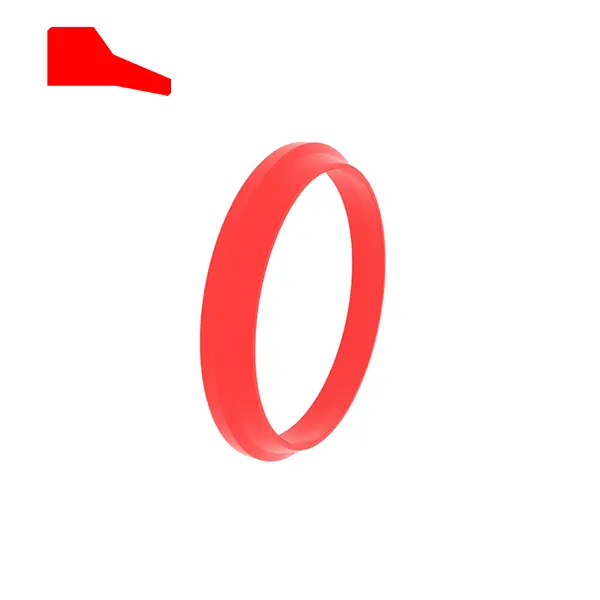

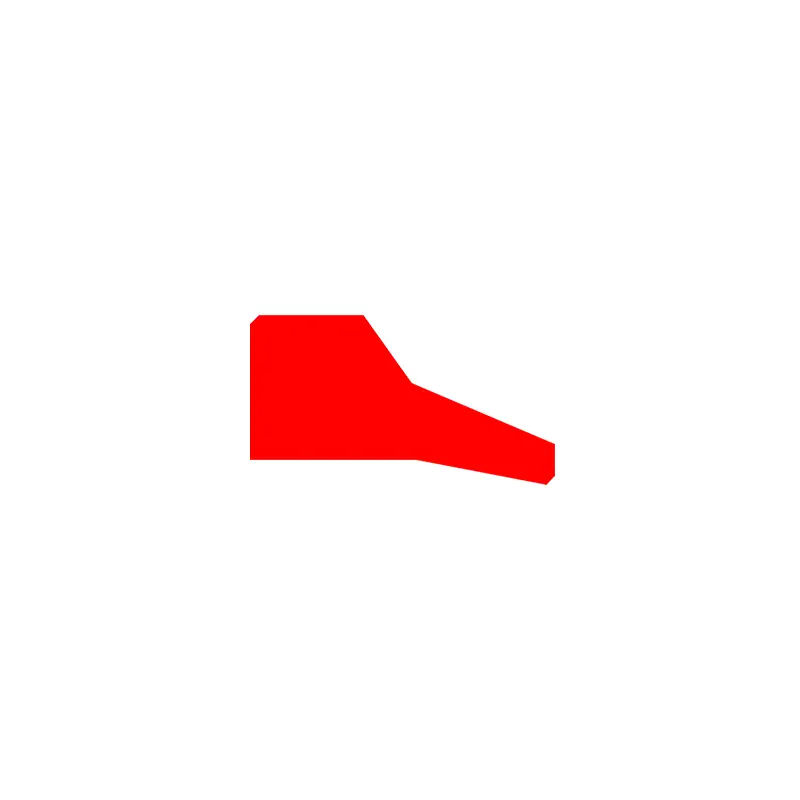

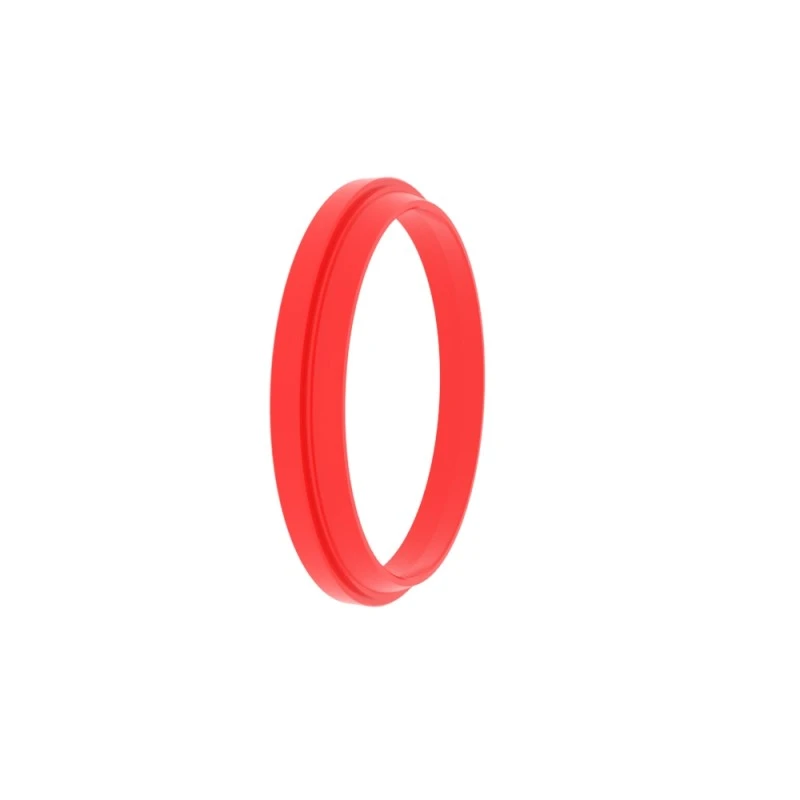

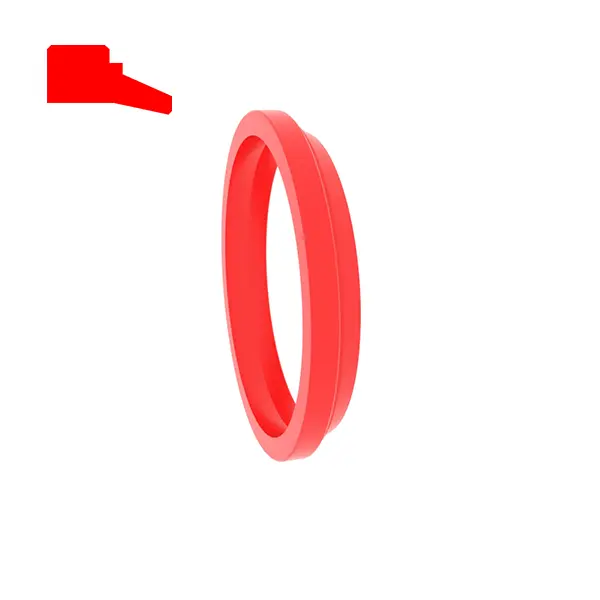

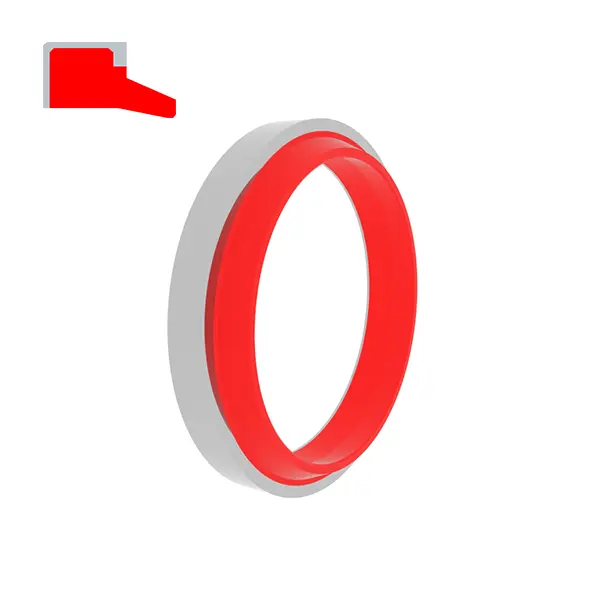

RCA101
Beställningsstorlek
ΦD ...... Yttre diameter
ΦD ...... inre diameter
L ...... Groove bredd
H ...... Total höjden på dammtätningen

Beställningsexempel

Modell: RCA101

Spårstorlek: 100x108x4/7

Material: RC-PU-H

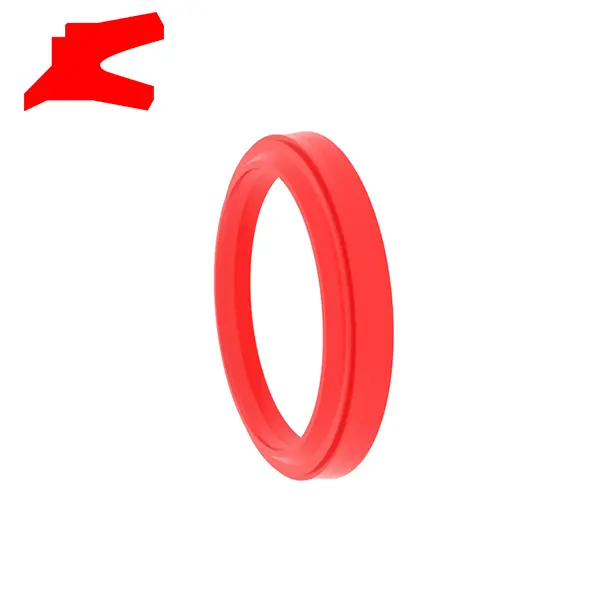

Tätningstyp: RCA101, RCA104
Huvudapplikation: Standard dammskydd för oljecylindrar
Fördelar: enkel installation, utmärkt anti-friktion och dammtät effekt, ingen omvänd ovement i kaviteten, inget trycköppning mellan tätningsringen och dammringen.
Material: polyuretan, gummi

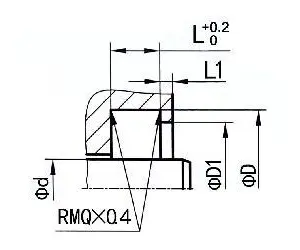

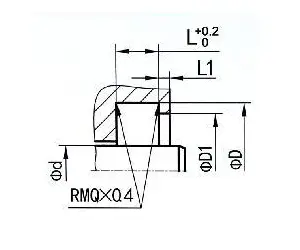

Tätningsspårexempel	Följande är vanliga spårdimensioner (dammtätningar av alla storlekar inom storleksintervallet kan produceras)
	RCA101	Φd	Φd	Fd1	L	L1	H
		6-100	Φd+8	Φd+6	4	1	7
	RCA104	100.1-149.9	Φd+12	Φd+9	5.5	1.5	10
		≥150	Φd+15	Φd11	6.5	2	13

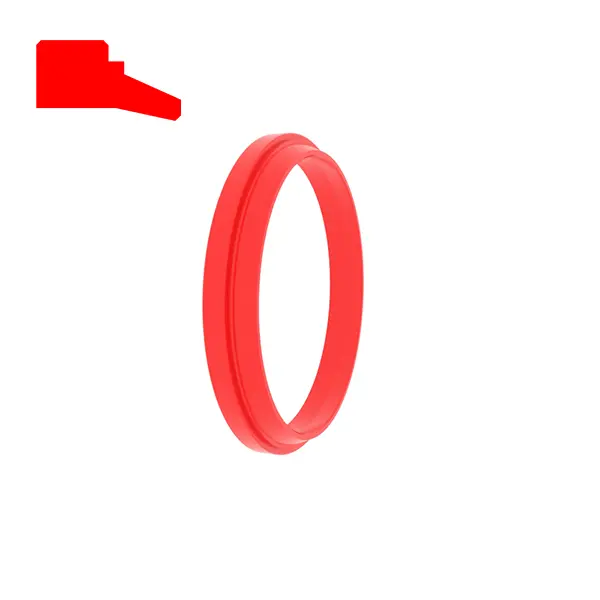

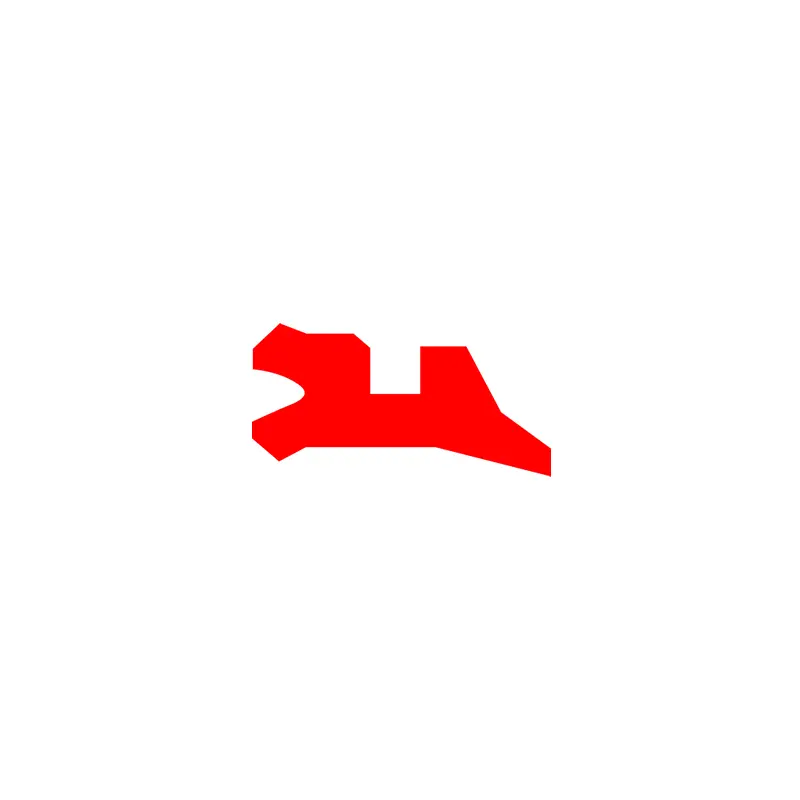

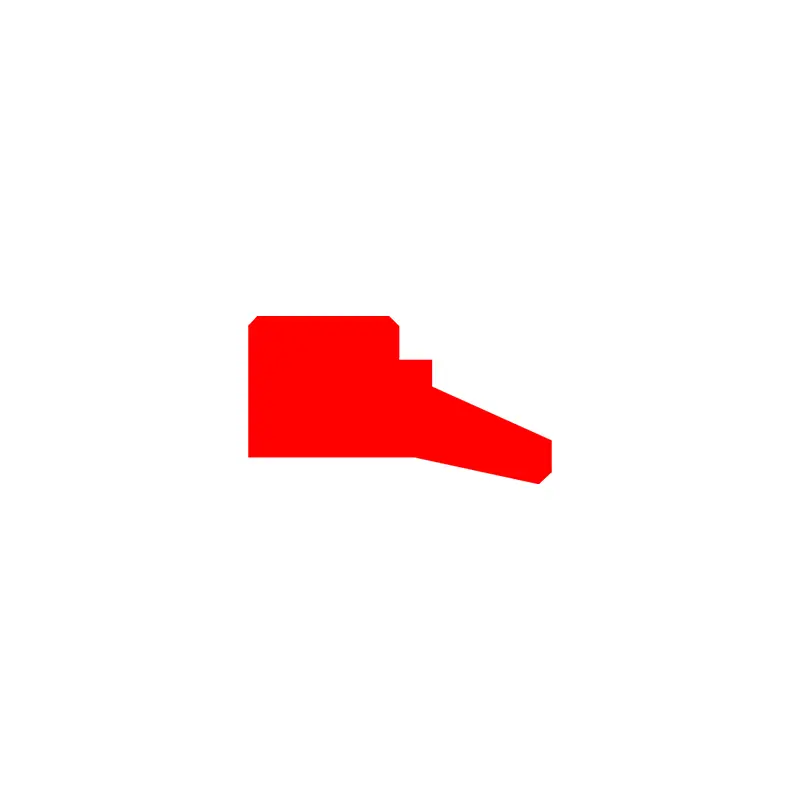

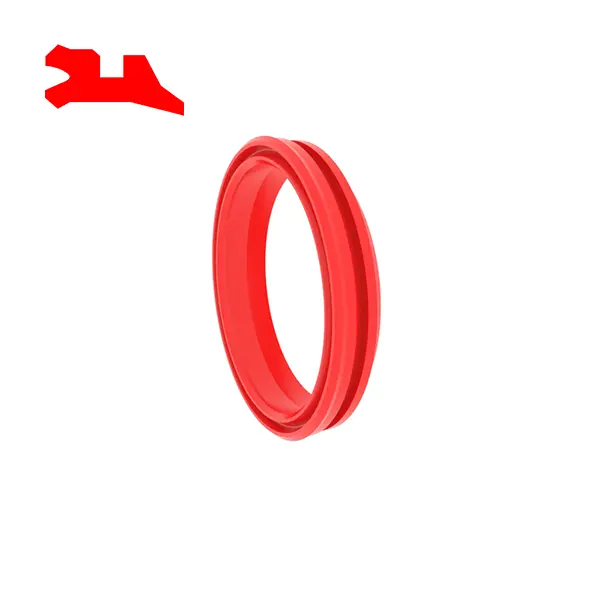

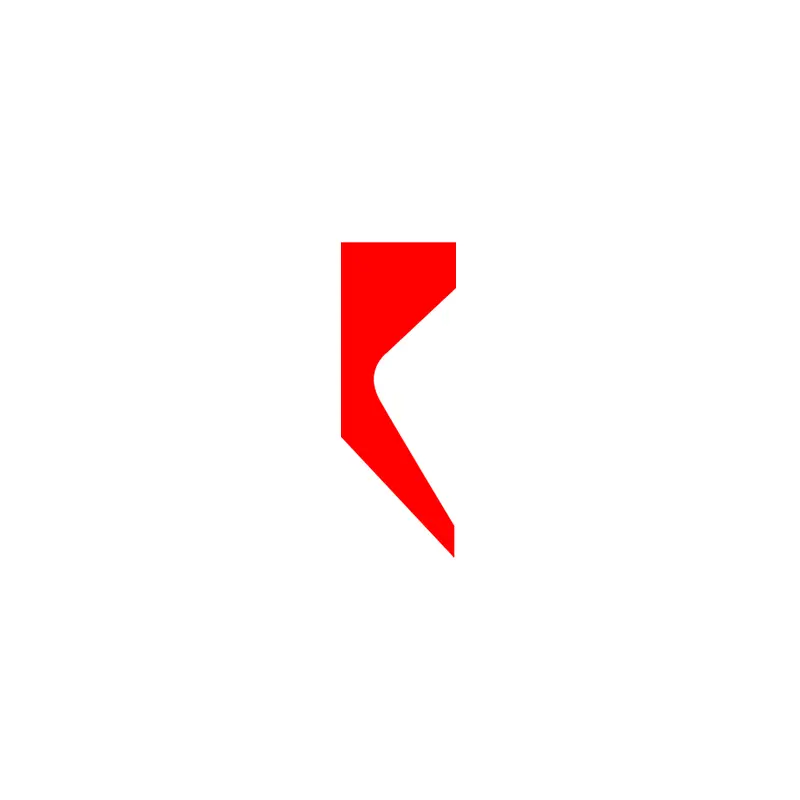

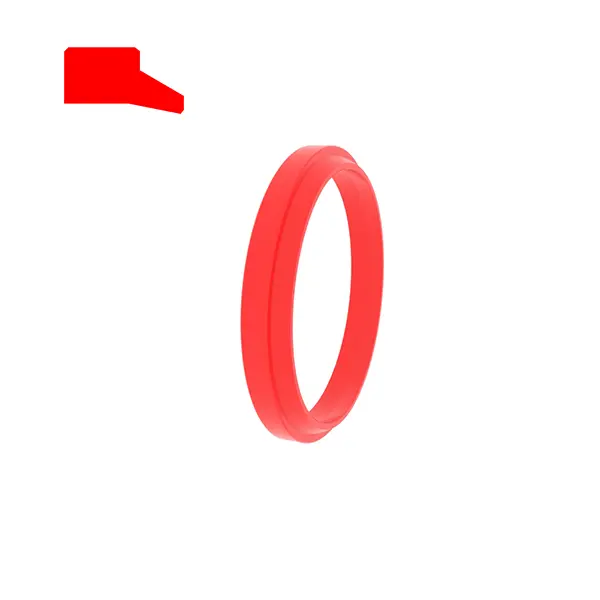

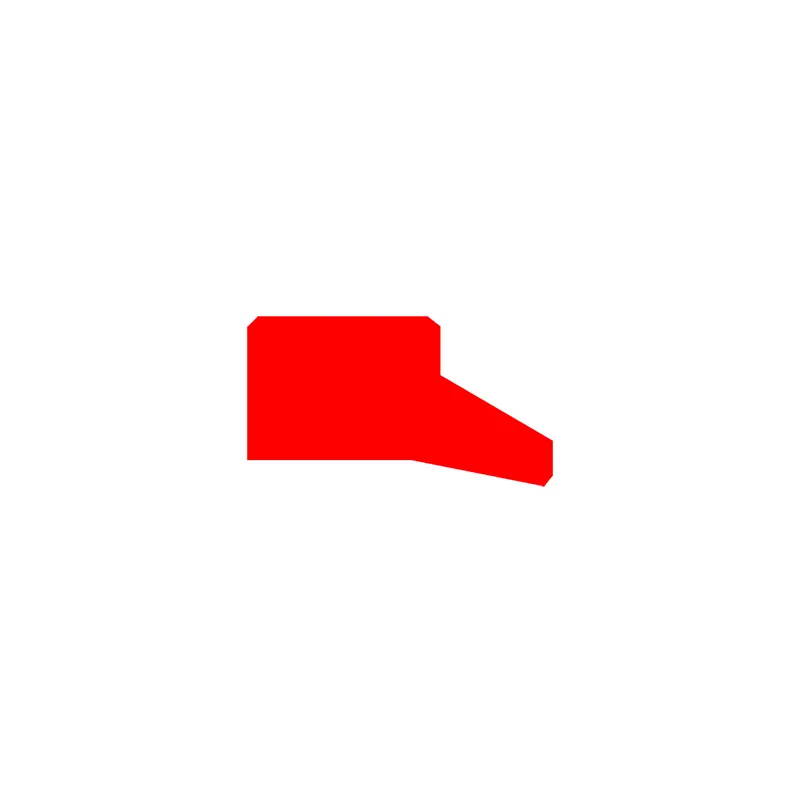

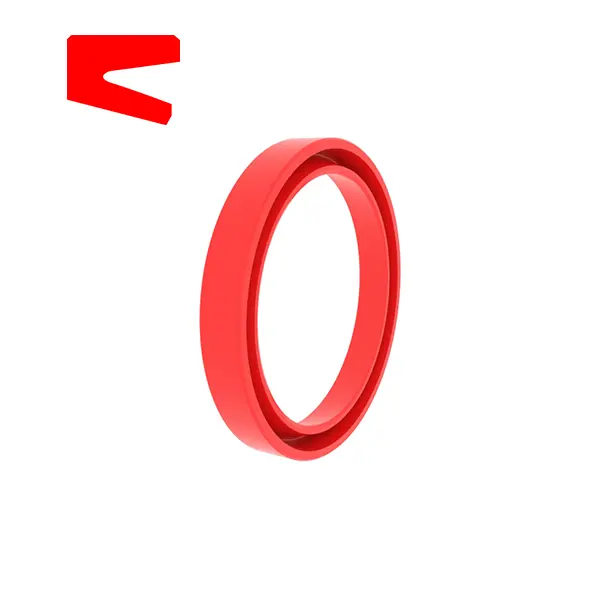

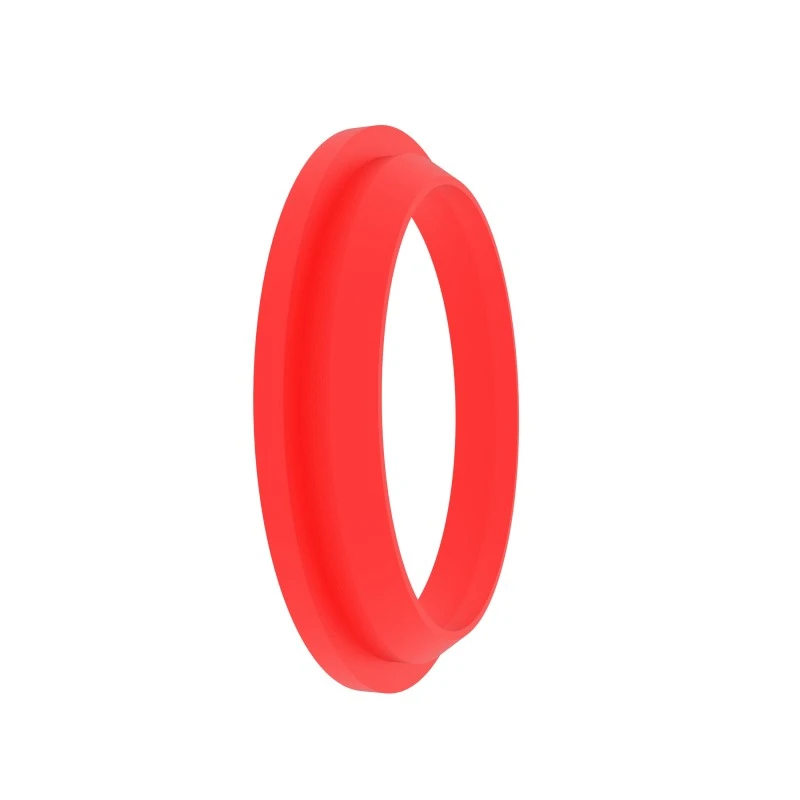

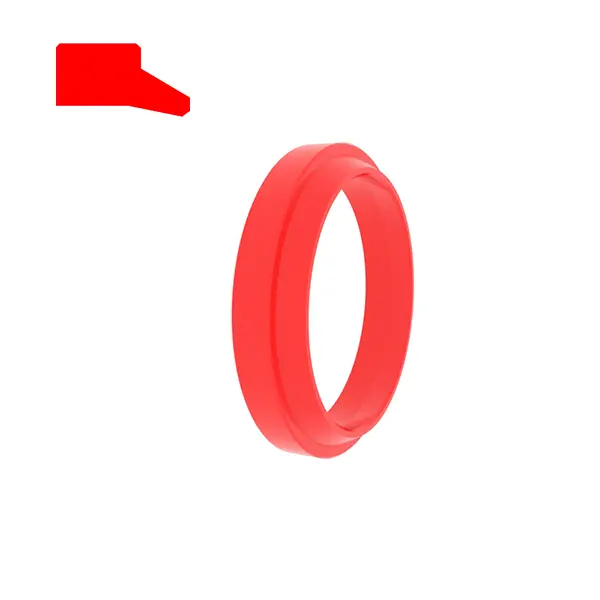

RCA102
Beställningsstorlek
ΦD ...... Yttre diameter
Φd ...... inre diameter
L ...... Groove bredd
H ...... Total höjden på dammtätningen

Beställningsexempel
Modell: RCA102
Spårstorlek/total dammtätningshöjd: 100x115x8.5
Material: RC-PU-H

Tätningstyp: RCA102, RCA105, RCA211
Huvudapplikation: Huvudsakligen används med glidkombinationssälar
Fördelar: Good Friction Performance, RCA211 Bidirectional Seal
Material: (ultrahög hårdhet) Polyuretan, gummi

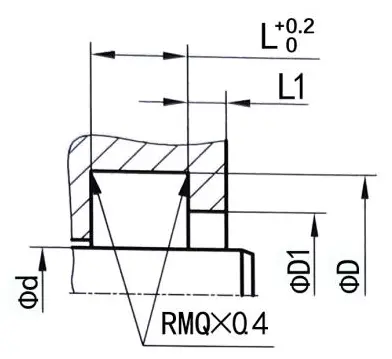

Tätningsspårexempel	Följande är vanliga spårdimensioner (dammtätningar av alla storlekar inom storleksintervallet kan produceras)
	RCA102	Φd	Φd	Fd1	L	L1	H
	RCA105	6-49.9	Φd+8	Φd+4	5	≥2	6
	RCA211	50-99.9	Φd+10	Φd+5	6	≥2	7
		＞ 100	Φd+15	Φd+7,5	8.5	≥2	11.5

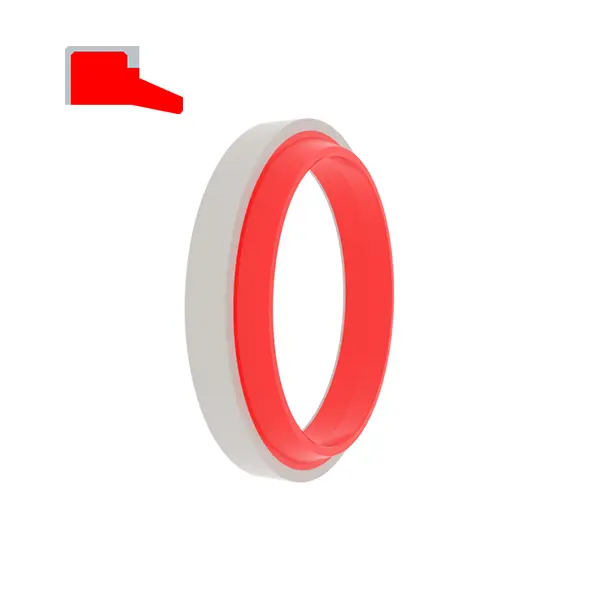

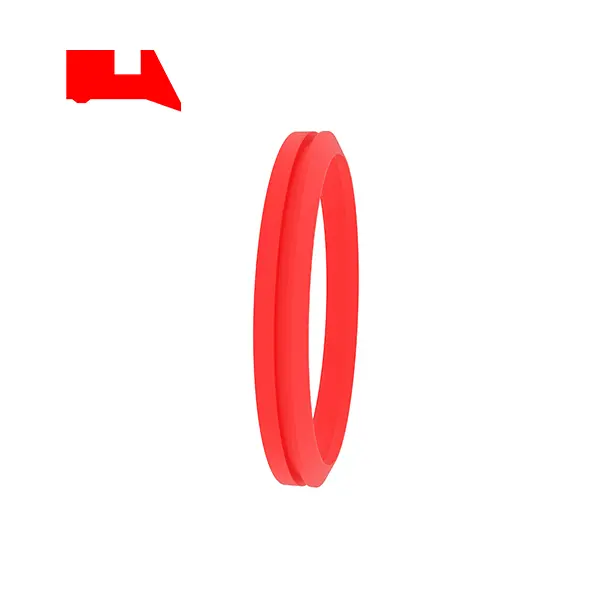

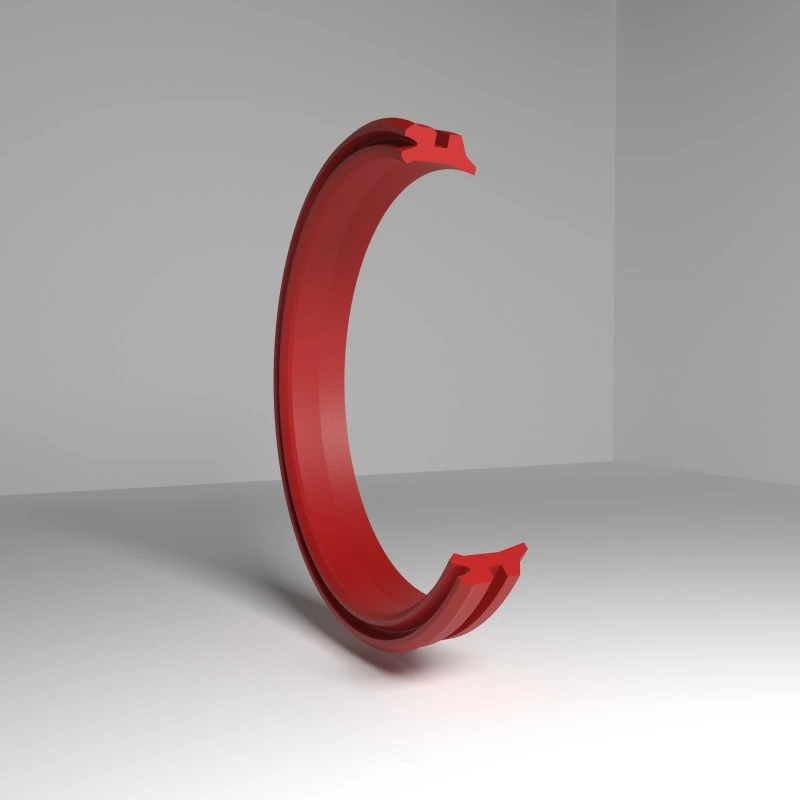

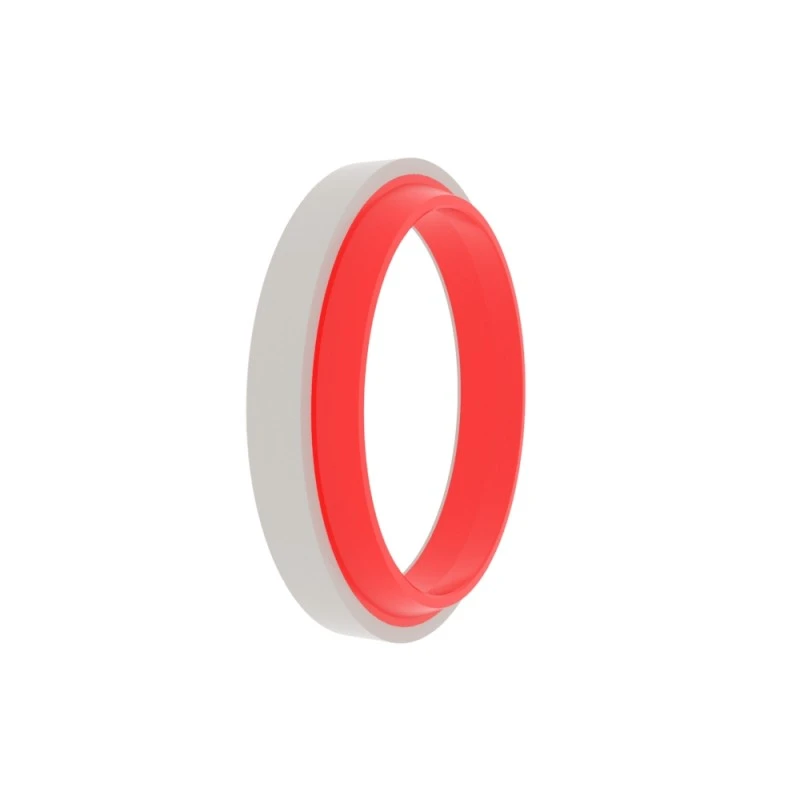

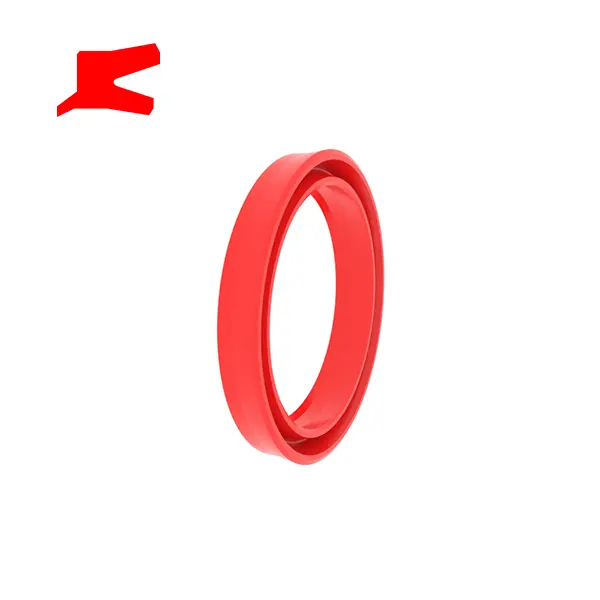

RCA103
Beställningsstorlek
ΦD ...... Yttre diameter
Φd ...... inre diameter
L ...... Groove bredd
H ...... Total höjden på dammtätningen

Beställningsexempel

Modell: RCA103

Spårstorlek/total dammtätningshöjd: 100x115x9/12

Material: RC-PU-H+POM

Tätningstyp: RCA103, RCA106
Huvudapplikation: Standardcylindrar och för öppna spår
Fördelar: Anti-friktionsprestanda är bra, och stödringen förhindrar oxidation från att inträffa mellan spåret och tätningen, och positioneringen och passningen i kaviteten är fast.
Material: (ultrahög hårdhet) Polyuretan + polyoximetylen, gummi + polyoximetylen

Tätningsspårexempel	Följande är vanliga spårdimensioner (dammtätningar av alla storlekar inom storleksintervallet kan produceras)
	RCA103	Φd	Φd	L	H
		6-9.9	Φd+8	5	8
	RCA106	10-99.9	Φd+10	7	10
		100-200	Φd+15	9	12
		＞ 200	Φd+20	12	16

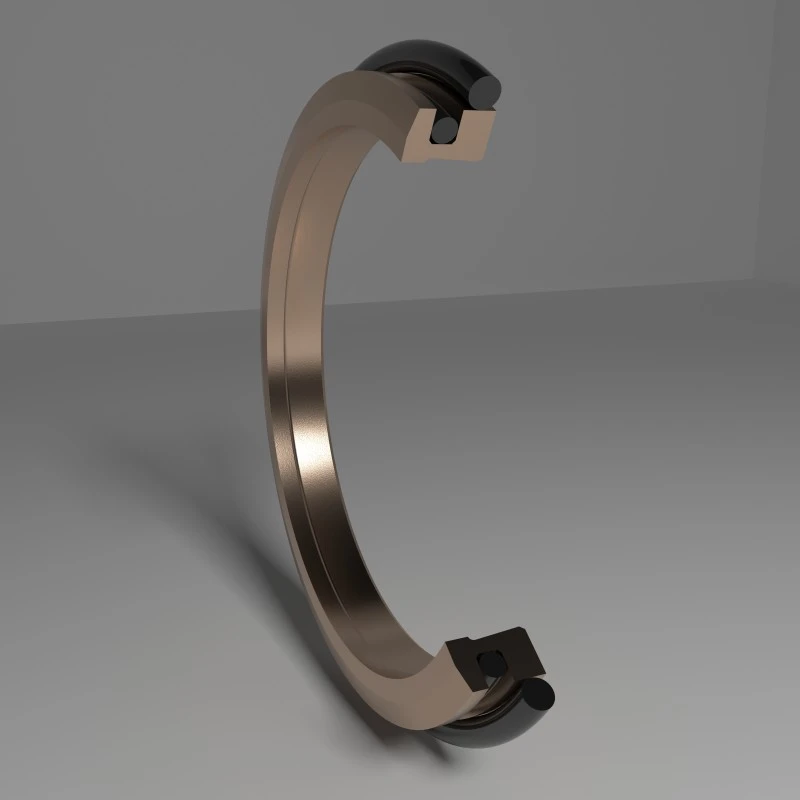

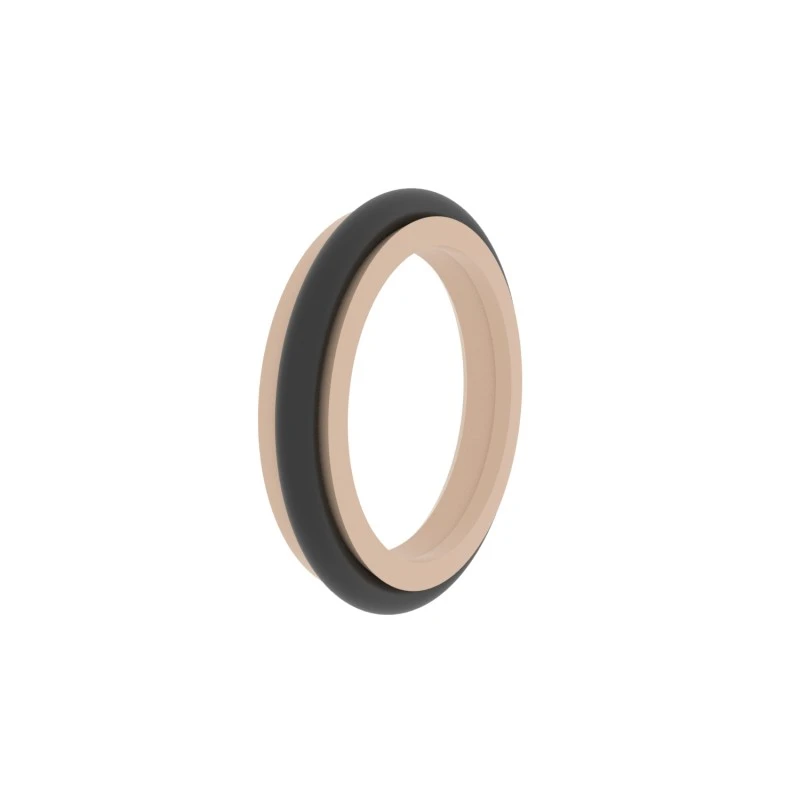

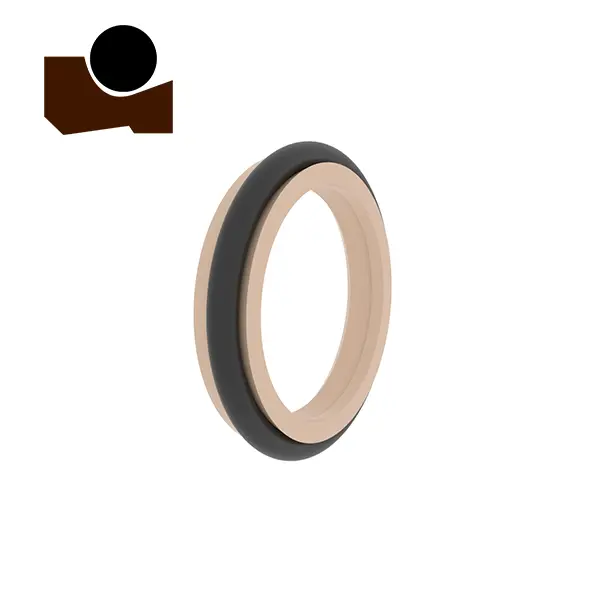

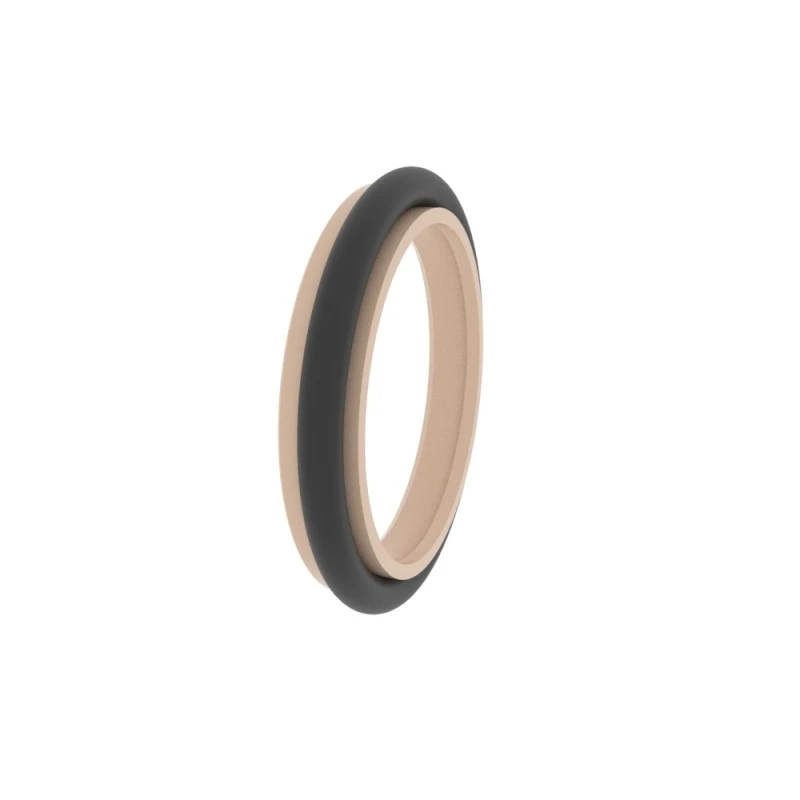

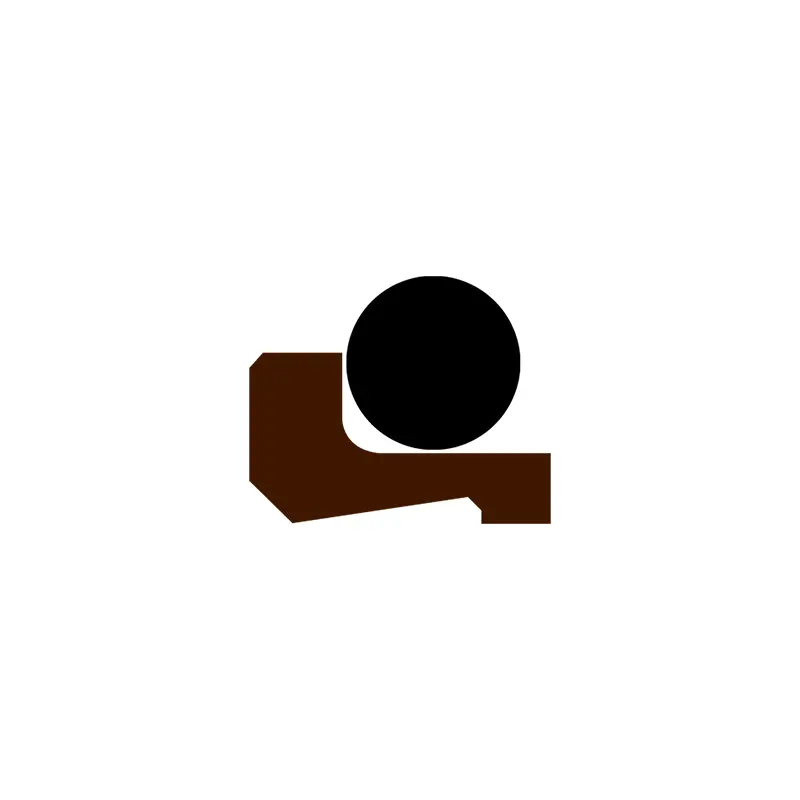

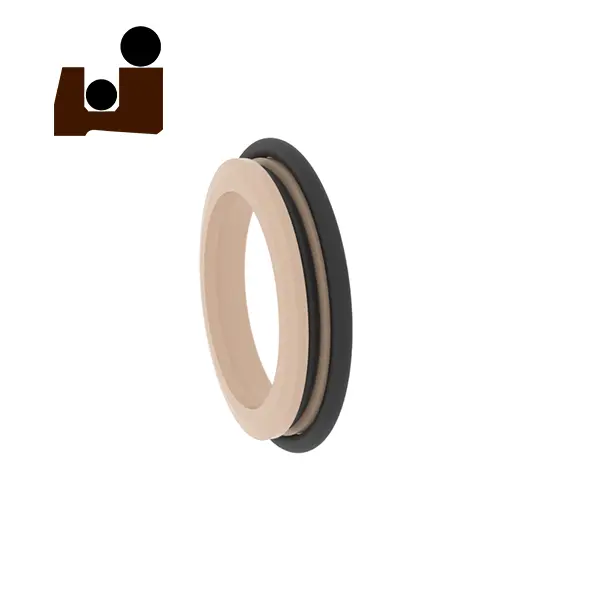

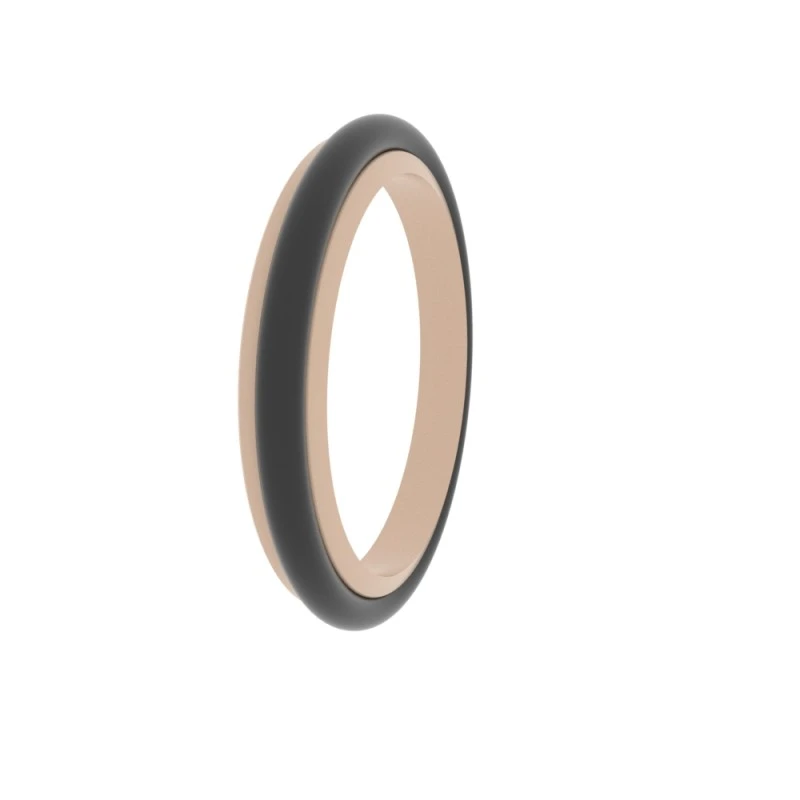

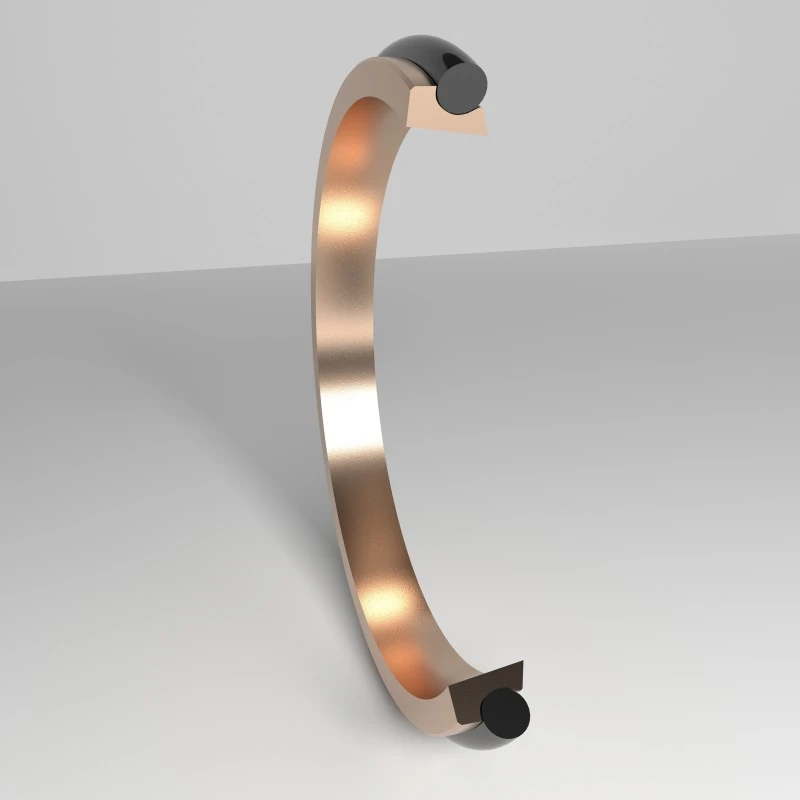

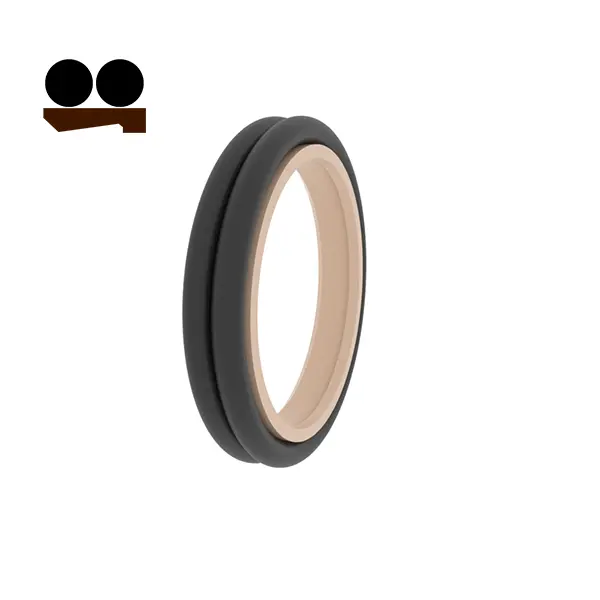

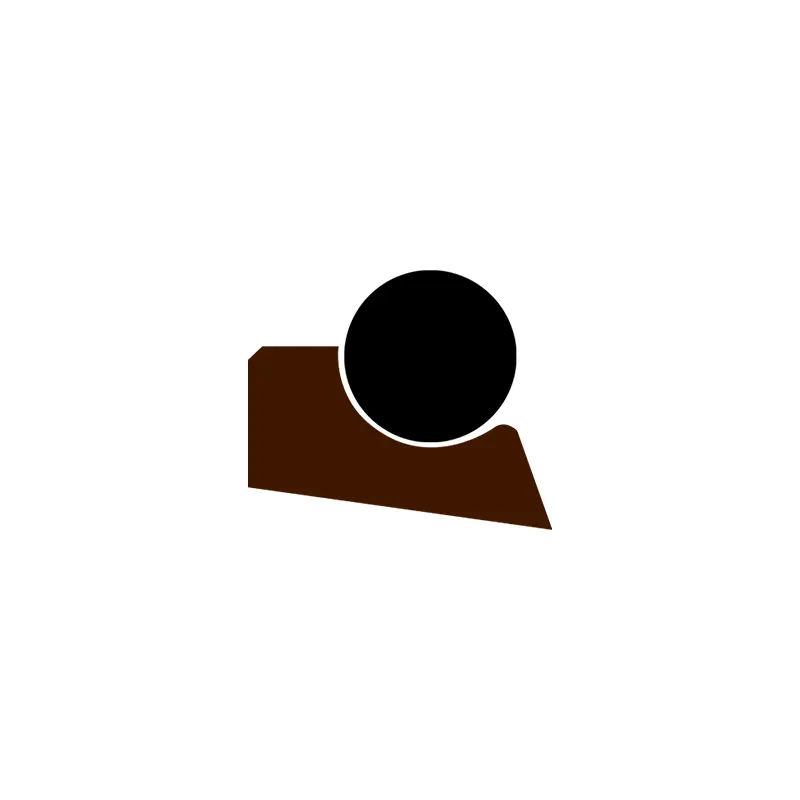

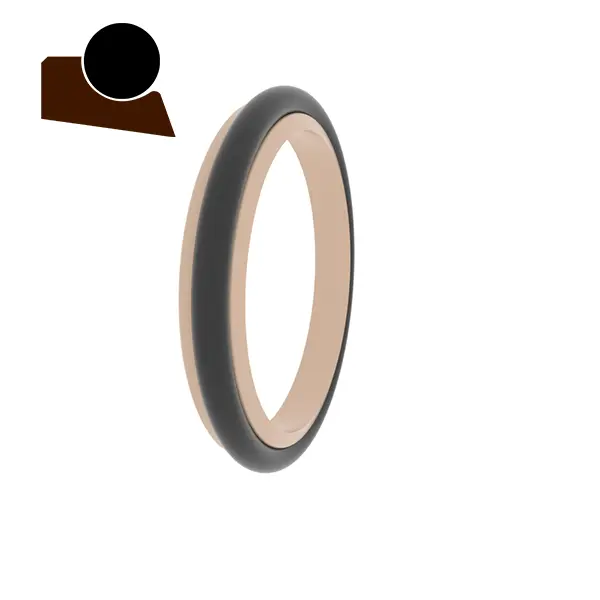

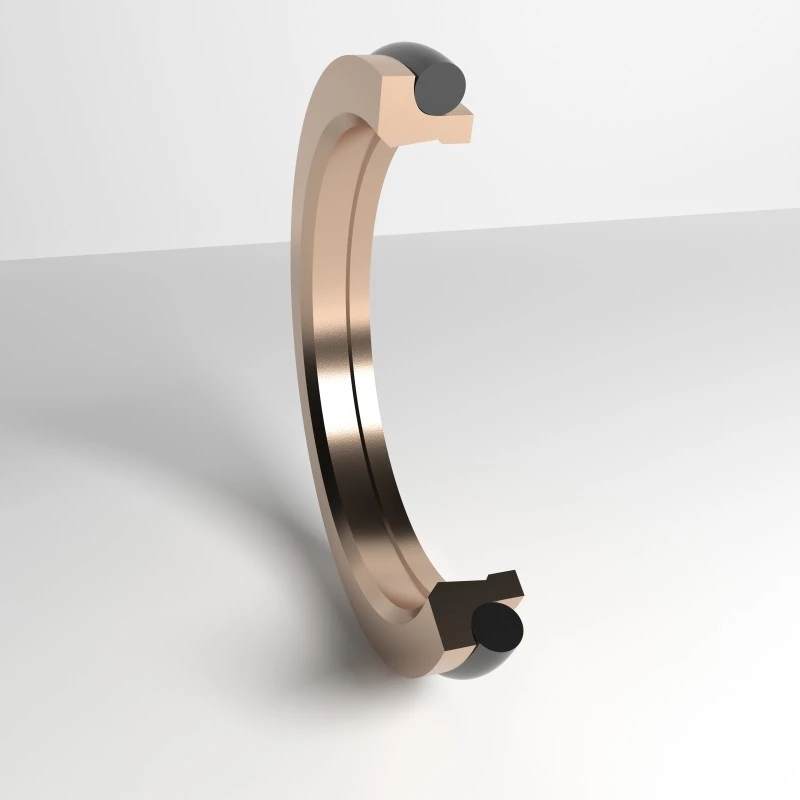

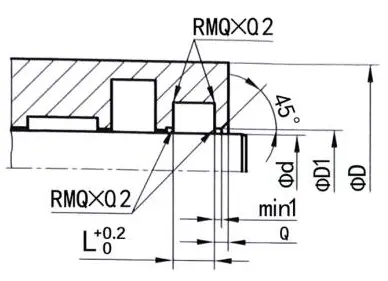

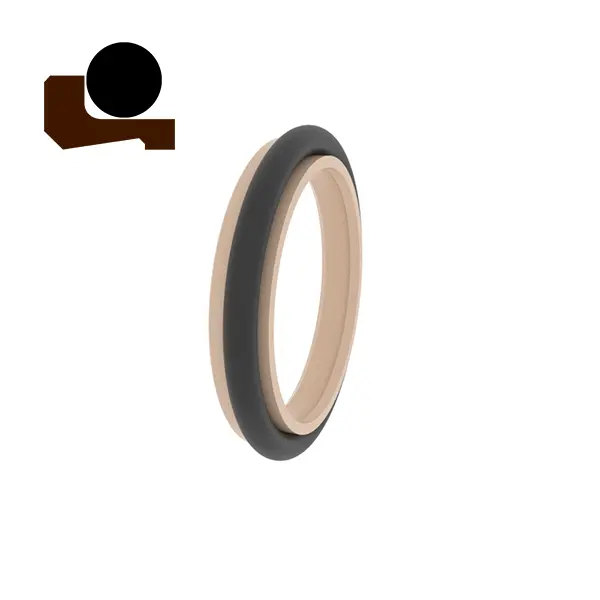

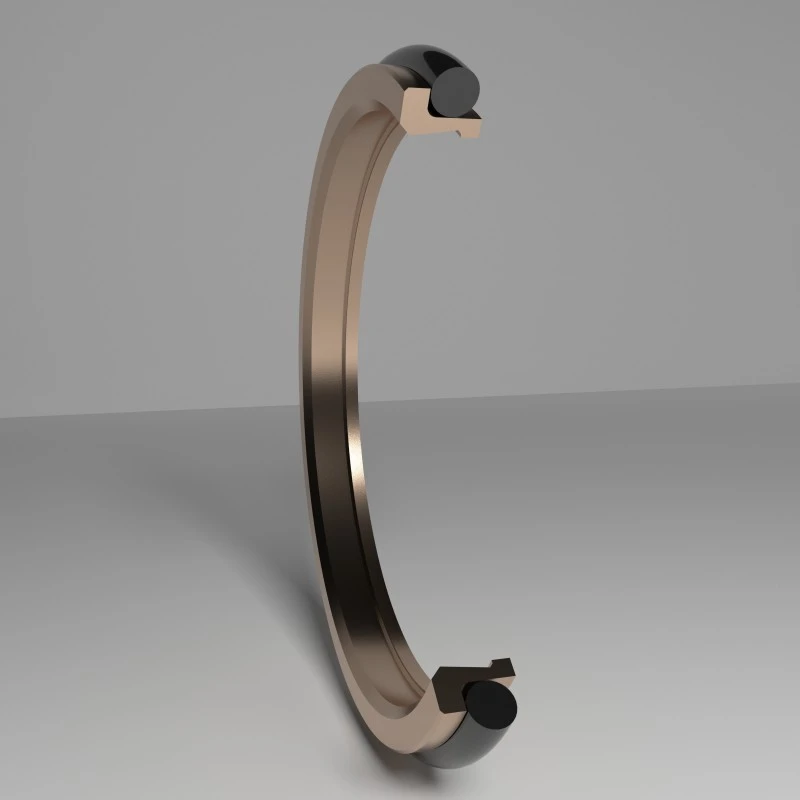

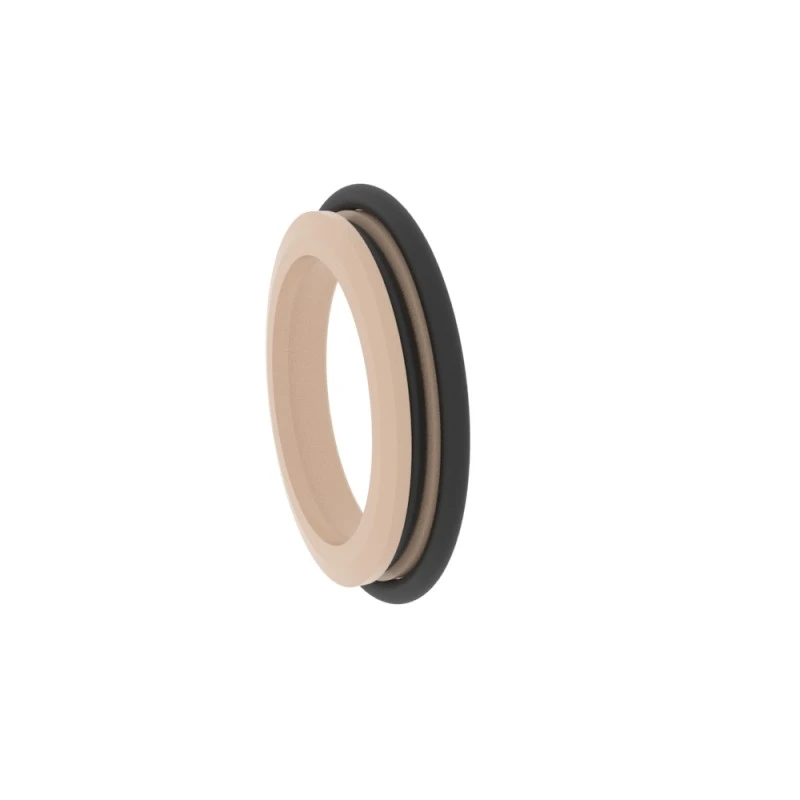

RCA115



Beställningsstorlek
ΦD ...... Yttre diameter
Φd1 ...... Yttre diameter
Φd ...... inre diameter
L ...... Groove bredd

Beställningsexempel
Modell: RCA115
Spårstorlek/total dammtätningshöjd: 100x108.8x6
Material: PTFE3+NBR

Tätningstyp: RCA115, RCA118
Huvudapplikation: Kemisk industri, livsmedelsindustri och servoventiler
Fördelar: Låg friktionskoefficient, inget krypande, litet installationsutrymme, långt slitbeständigt liv och utmärkta justerings- och positioneringsfunktioner under arbetet.
Material: Tetrafluoroetylen, nitrilgummi eller fluorgummi

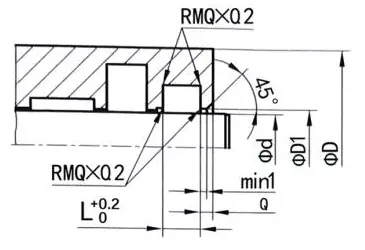

Tätningsspårexempel	Följande är vanliga spårdimensioner (dammtätningar av alla storlekar inom storleksintervallet kan produceras)
	RCA115	Φd	Φd	L	D1	a	O-ring
		6-11.9	Φd+4.8	3.7	D+1,5	2	1.78
		12-64.9	Φd+6,8	5.0	D+1,5	2	2.62
	Rca116	65-250.9	Φd+8.8	6.0	D+1,5	3	3.53
		251-420.9	Φd+12.2	8.4	D+2	3	5.33
		421-650.9	Φd+16,0	11.0	D+2	4	7.00
		≥150	Φd+20,0	12.0	D+2,5	5	8.40
