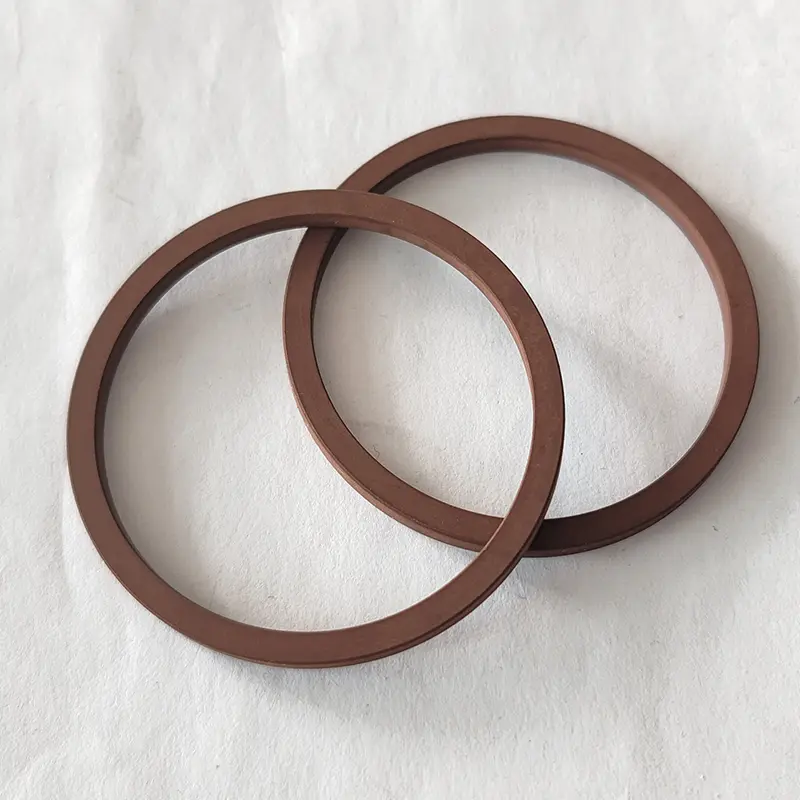

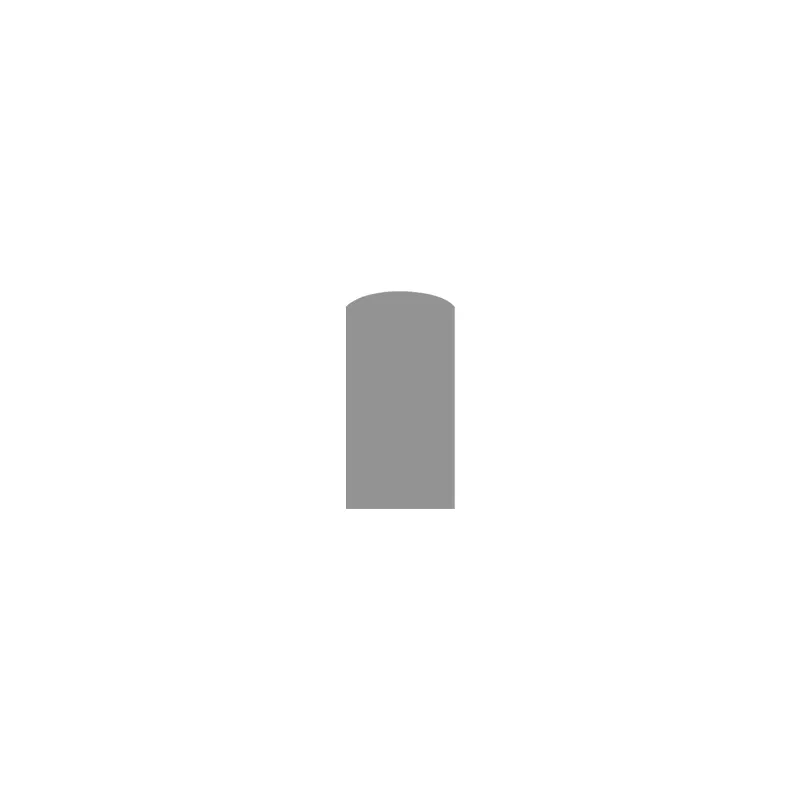

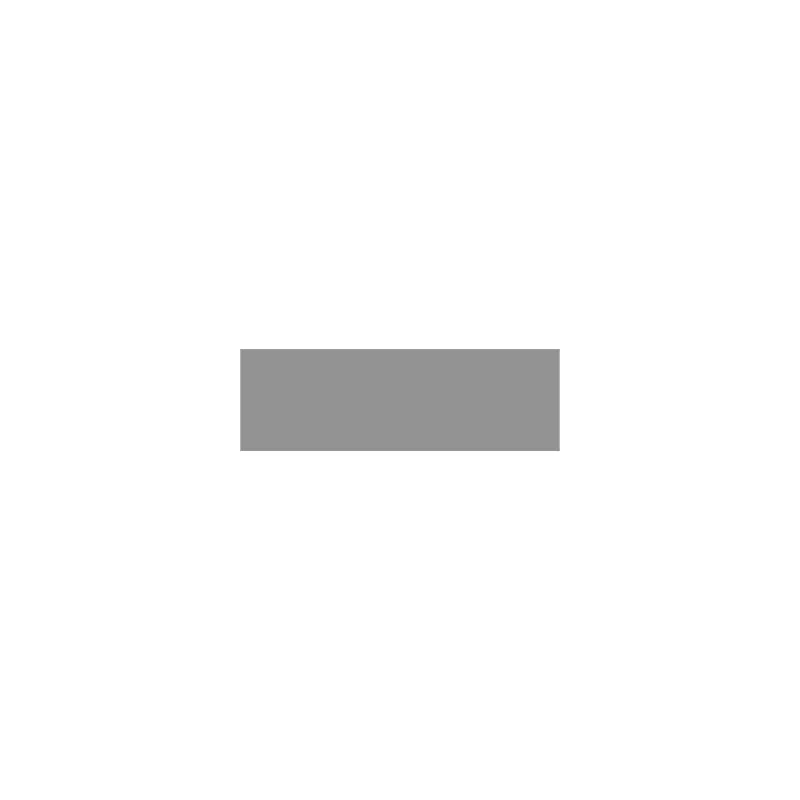

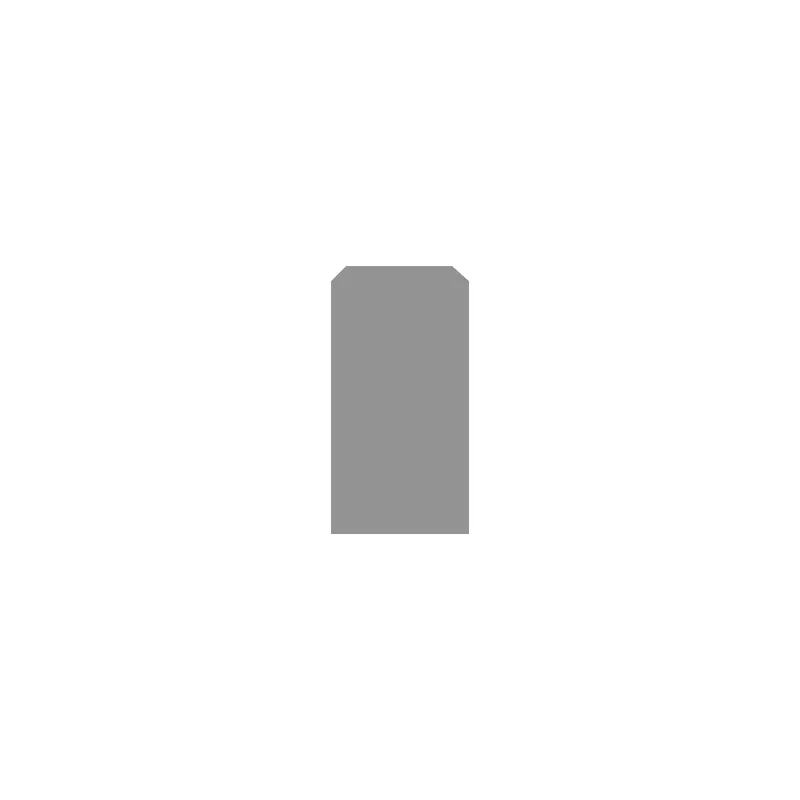

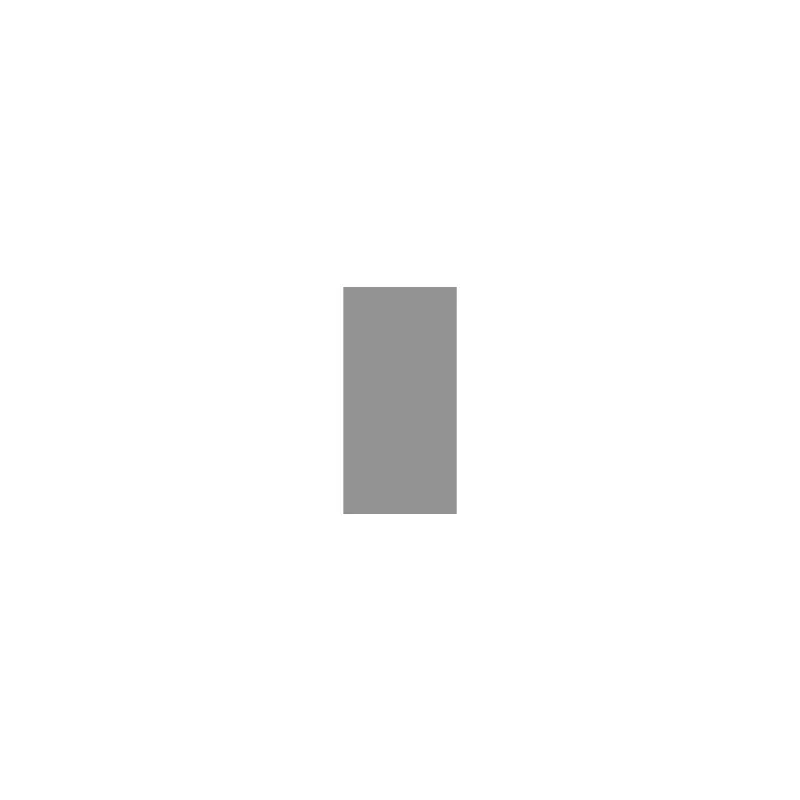

Vi tillhandahåller ett komplett utbud av turnering av statiska tätningslösningar, som täcker standardprodukter för allmän och högtryck. RCFL106/102 och RCK126 är grundmodeller med enkel struktur och bred tillämpning; RCS130/131 och RCFL108 Antag extrudering av yttre diameter installationsdesign för att säkerställa stabiliteten hos spåret inbäddat; RCK120/127 och andra liknande serieprodukter uppnår samma tillförlitlighet genom extruderingsinre diameterinstallation.

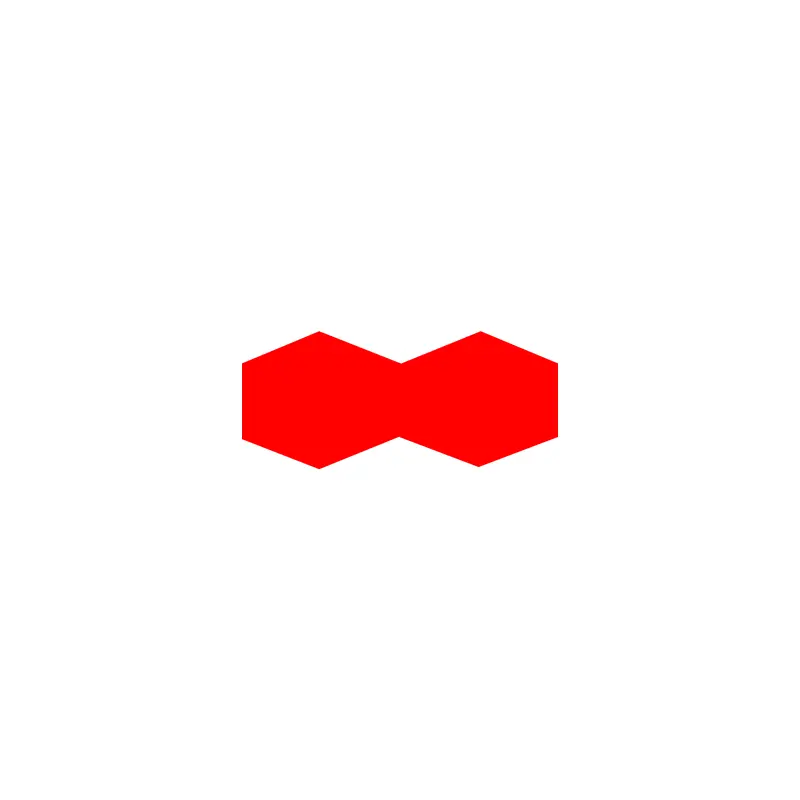

Som svar på flänstätningsbehov kan RCF110 och RCR118 bära tryck i båda riktningarna, och tryckriktningen måste anges vid beställning. Produktlinjen täcker fullt ut lågtryck till högtrycksarbetsförhållanden, och materialet är slitbeständigt och korrosionsbeständigt och används allmänt i hydraulsystem, rörledningsanslutningar och industriutrustning tätning.
Produktfunktioner och applikationer:

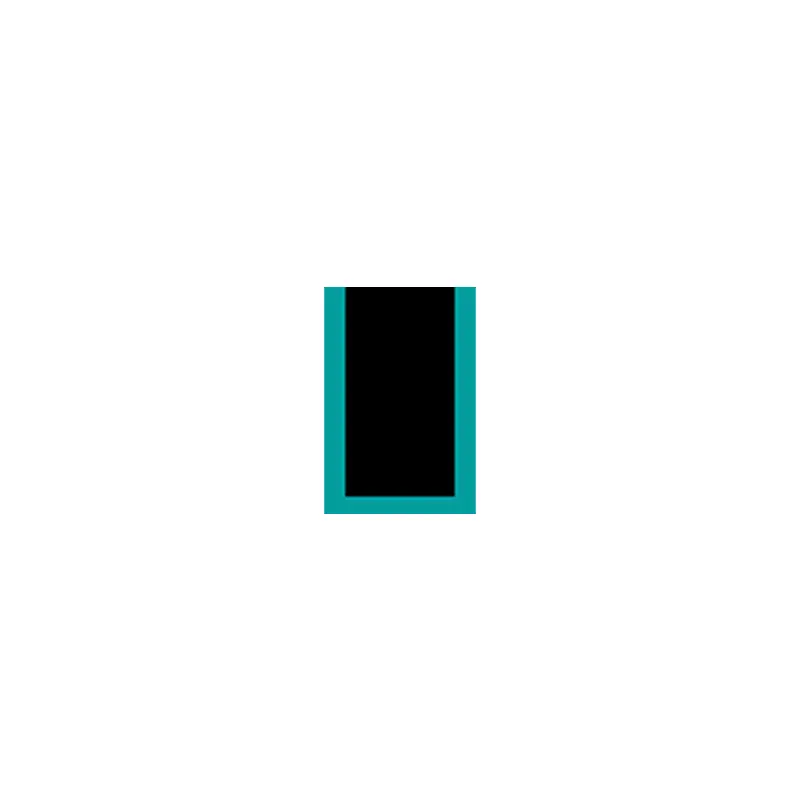

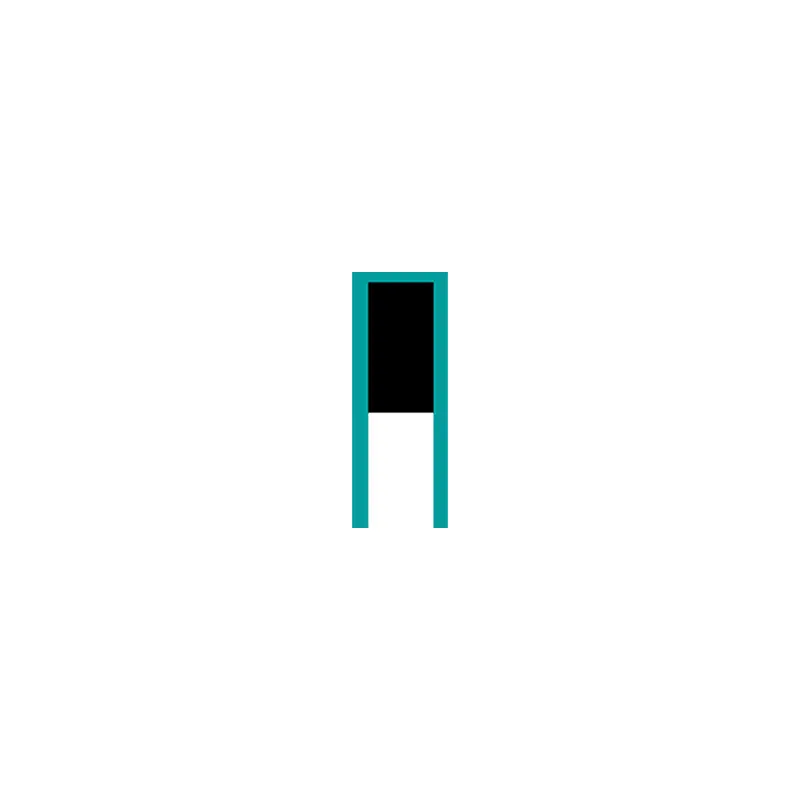

Tillämpning: Allmänt syfte, ID -tätning, OD -tätning, axiell tätning
O-ringspecifikationer och spår
Beställningsstorlek
Φd1 ...... inre diameter
Φd2 ...... Sektionsdiameter
Beställningsexempel
Modell: RCFL106
Sektionens sektionsdiameter: 14x1.8
Material: NBR
Ansökan
Tryck från insidan: O-ringen komprimeras utanför diametern
Tryck från utsidan: O-ringen komprimeras inifrån diameter
O-ringar har exakta tillverkningstoleranser. De tillåtna toleranserna har standardiserats enligt DIN3771 och ISO3601/1 (tvärsnittsdiameter upp till 7 mm, inre diameter upp till 670 mm). Motsvarande toleranser visas i följande tabell.
| Sektionstolerans | ||||||||
| Avsnitt | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Tolerans | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Innerdiametertolerans | ||||||||||
| Innerdiameter | 1,80 ~ 6,30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Tolerans | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |
| Motsvarande inre diameterprocent % | ||||||||||

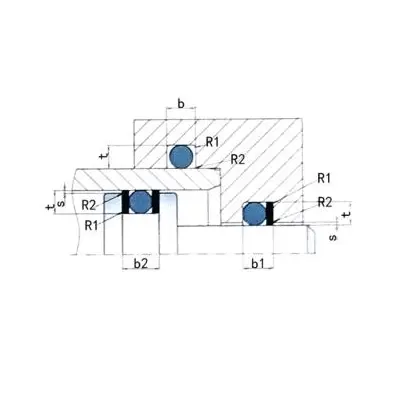

Spårstorlek
 |
||||||||||
| Avsnitt d2 | Spår djup t | Groove Width Unit: MM (+0,20) | Radie r1 mm | |||||||
| mm | Statisk | Dynamisk (hydraulisk) | Dynamisk (pneumatisk) | b Ingen fästring | b1 1 stödring | b2 2 behåller ringar | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0,2-0,4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0,2-0,4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0,2-0,4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0,2-0,4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0,2-0,4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0,2-0,4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0,2-0,4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0,3-0,6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0,3-0,6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0,3-0,6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0,3-0,6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0,6-1,0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0,6-1,0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0,6-1,0 | |||
