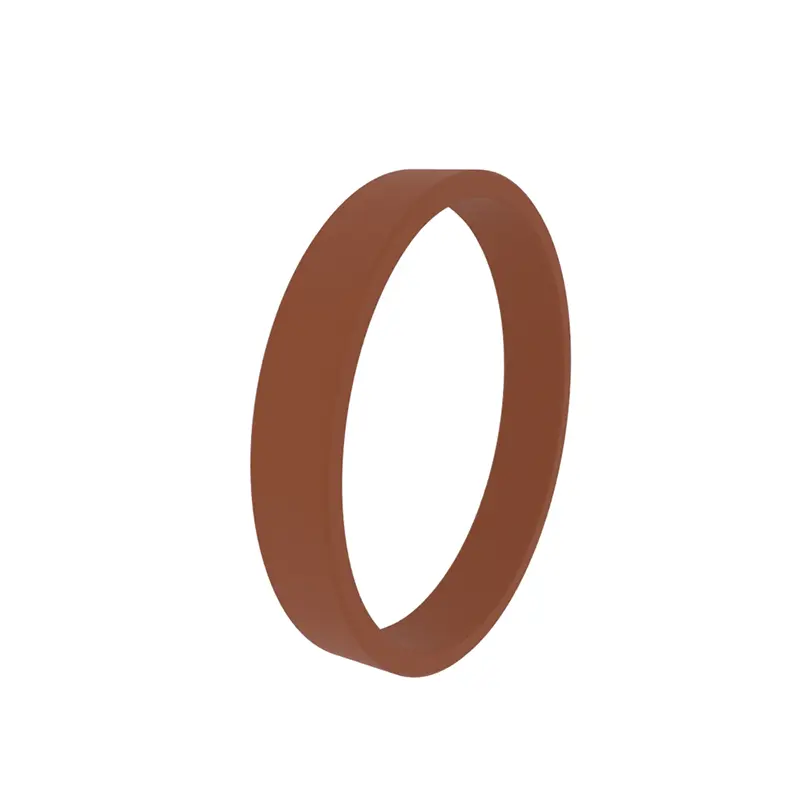

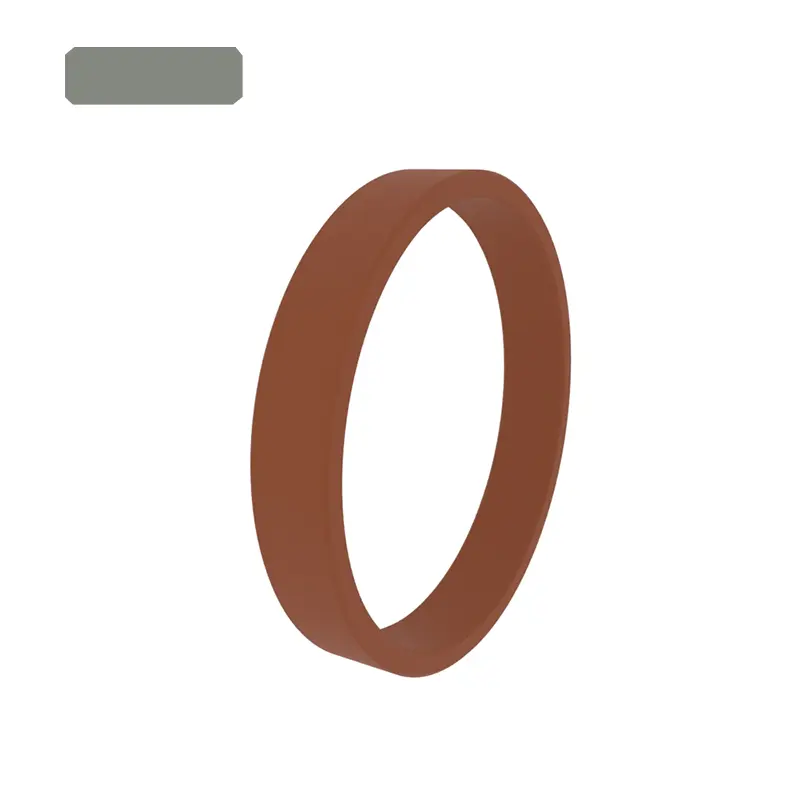

Vår vändtätningsguide ring används i stor utsträckning i hydrauliska cylindrar, pneumatiska system, industriella maskiner och andra fält. Vi kan tillhandahålla anpassade lösningar enligt kundens behov för att förbättra utrustningseffektiviteten och försegla tillförlitligheten. Enligt olika egenskaper har vi delat upp svängningsguidringen i olika modellserier.

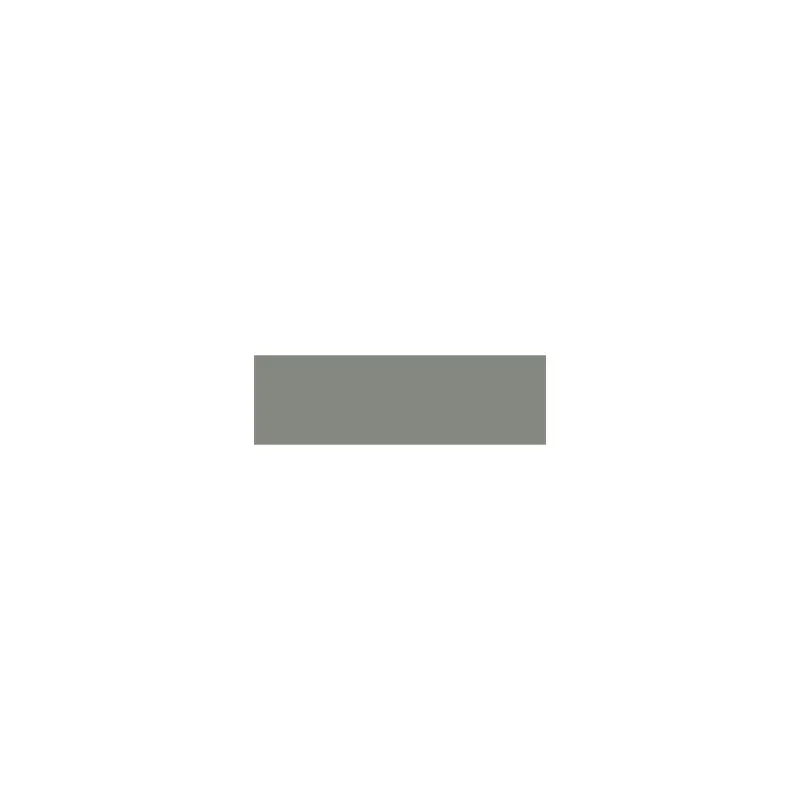

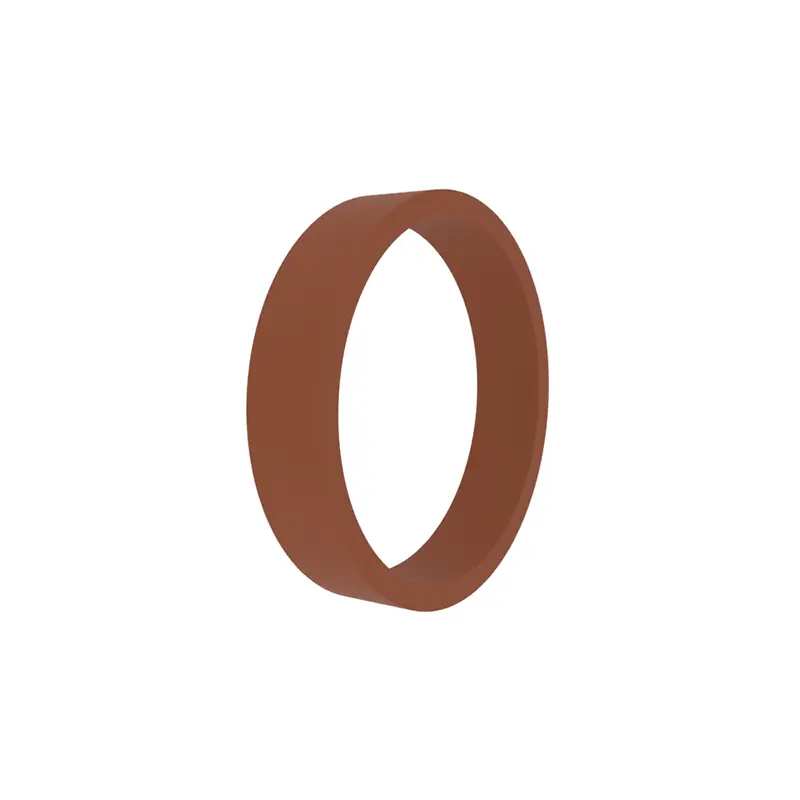

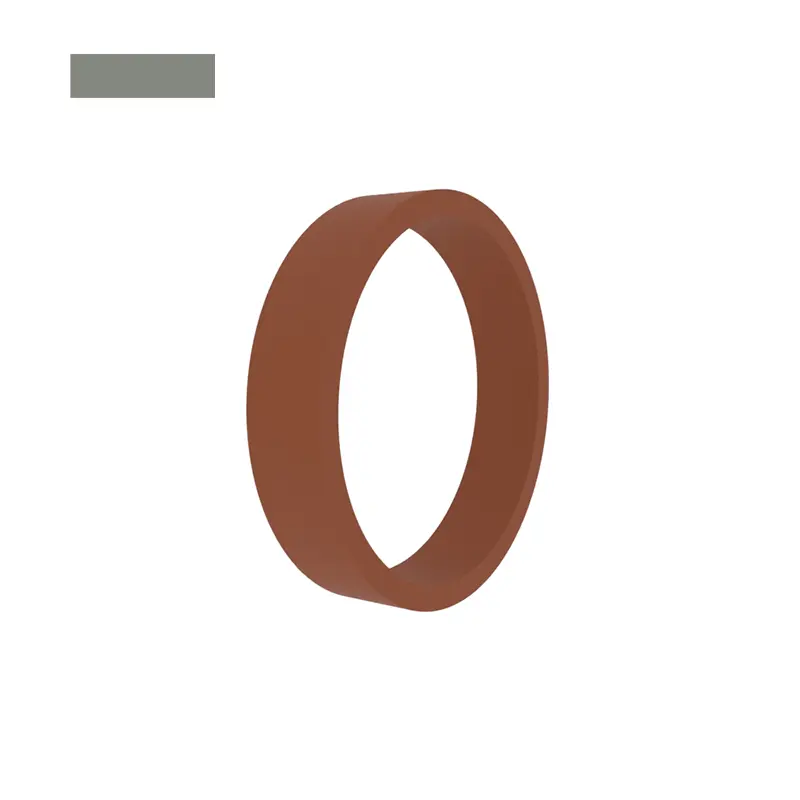

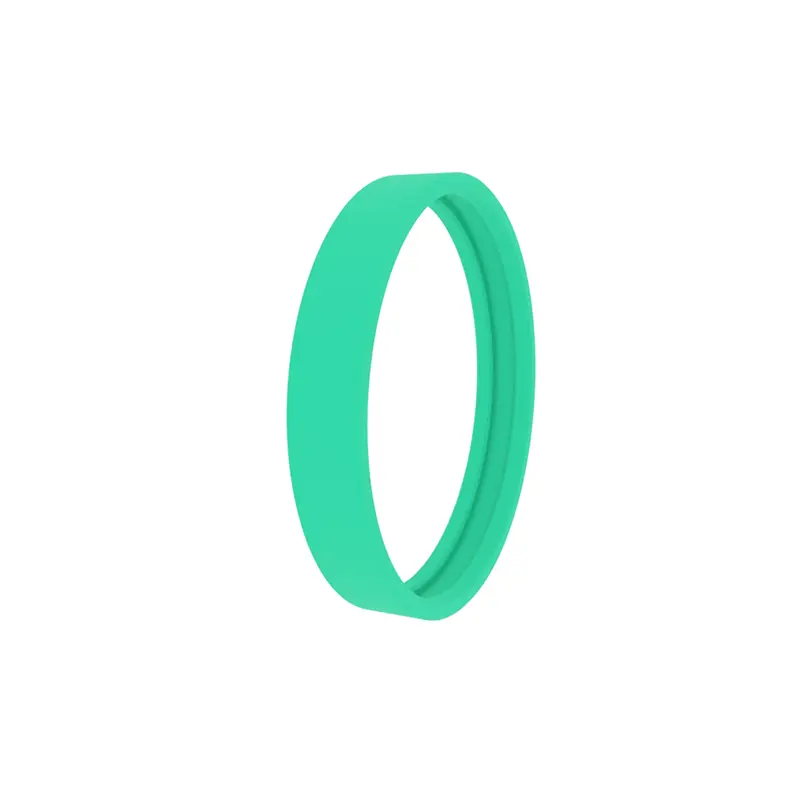

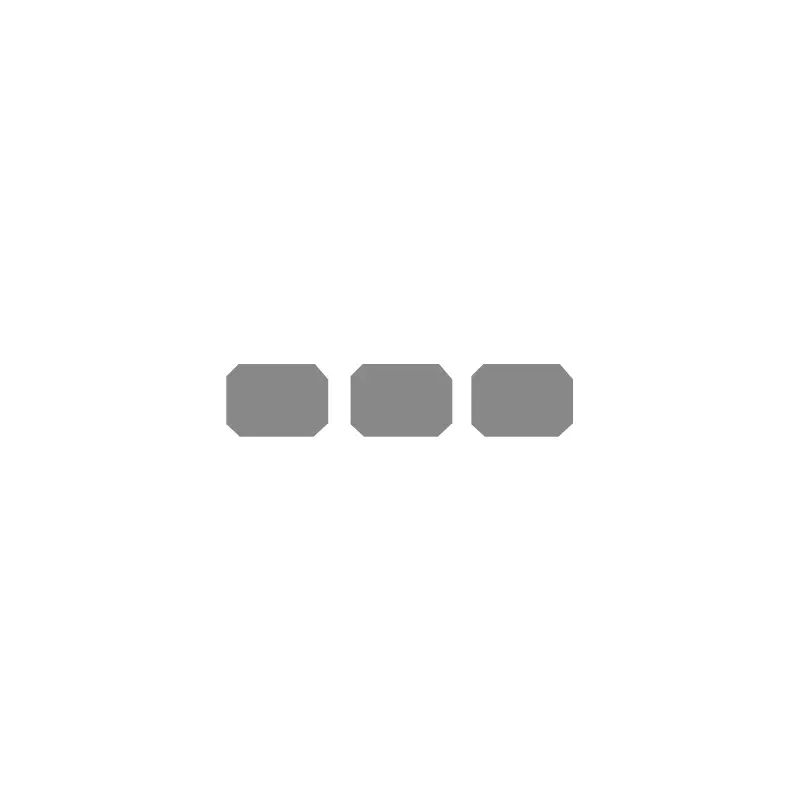

RCF101, RCF102, RCFB102 Standardguideringar är lämpliga för kolv- och kolvstångsguider för cylindrar. De flesta av dem måste öppnas och installeras i stängda spår, eller så kan de vara öppna.

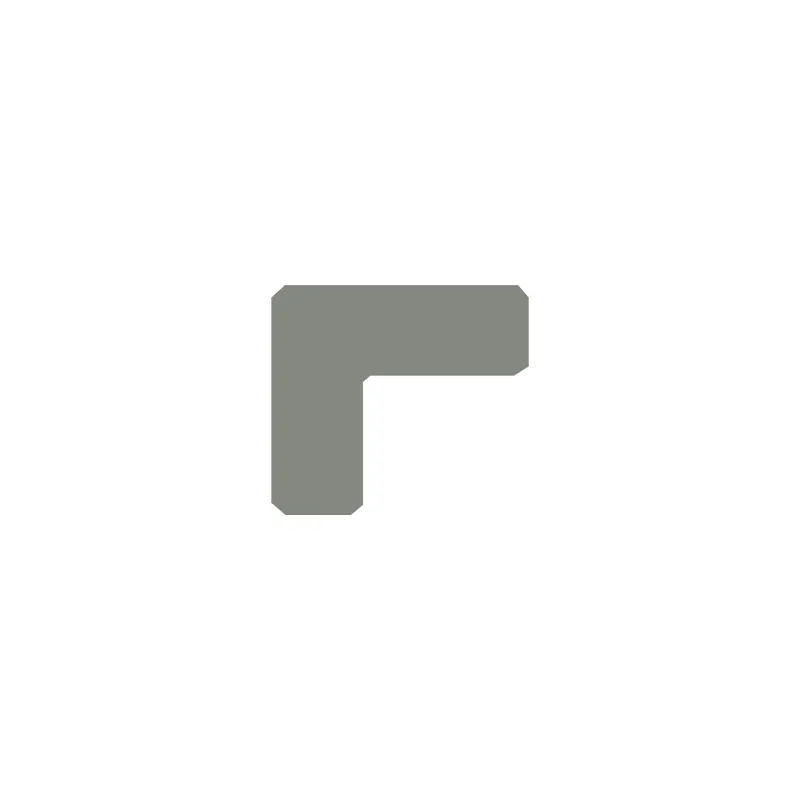

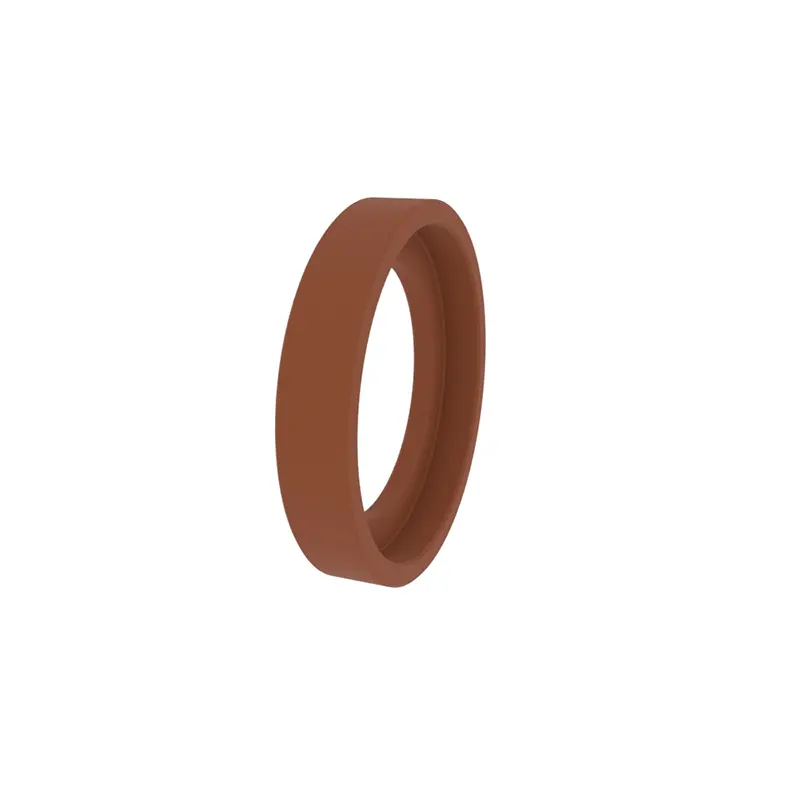

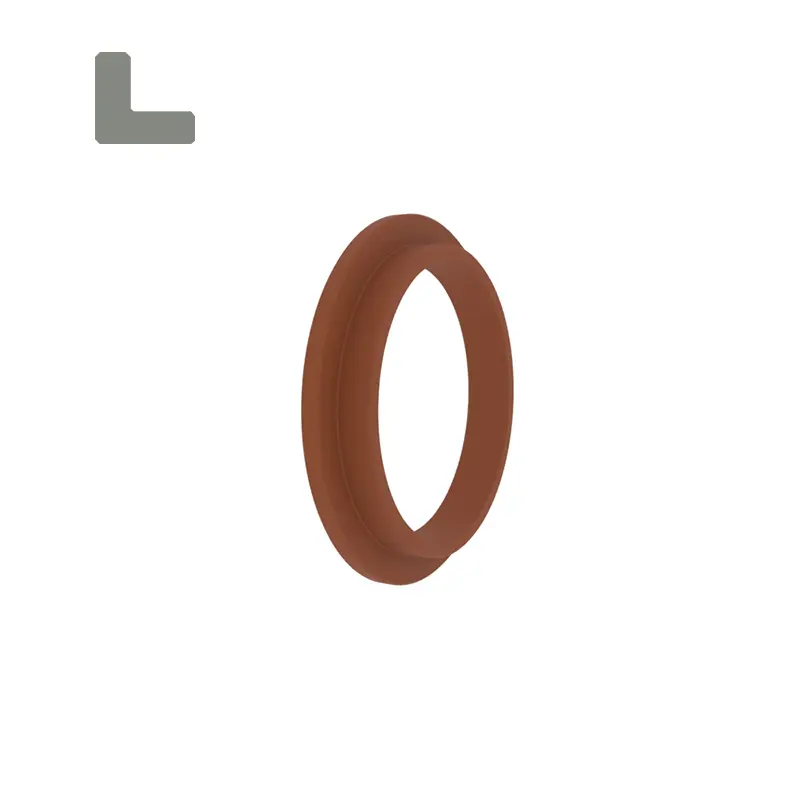

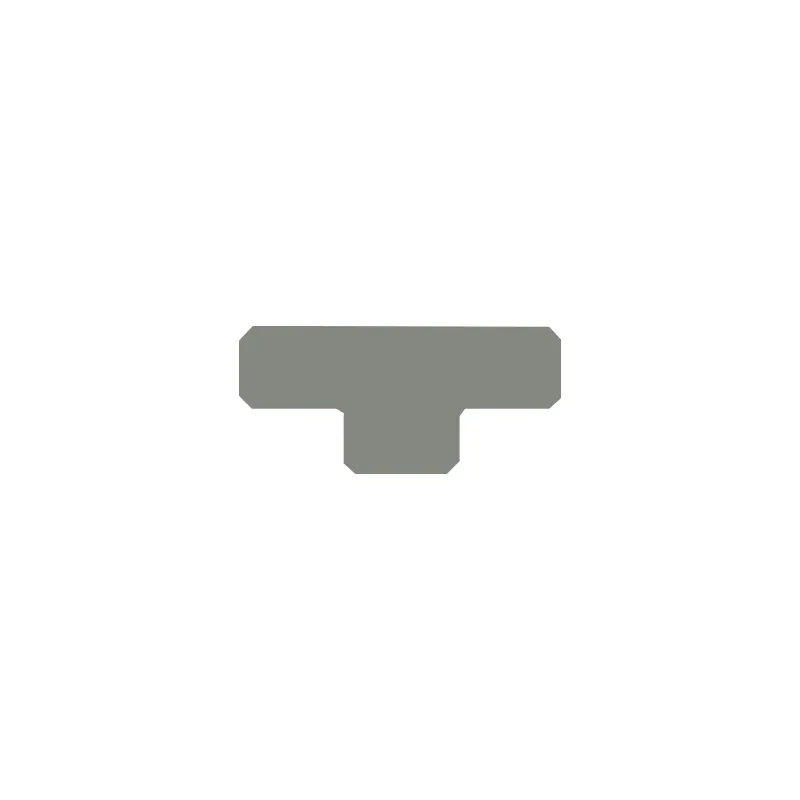

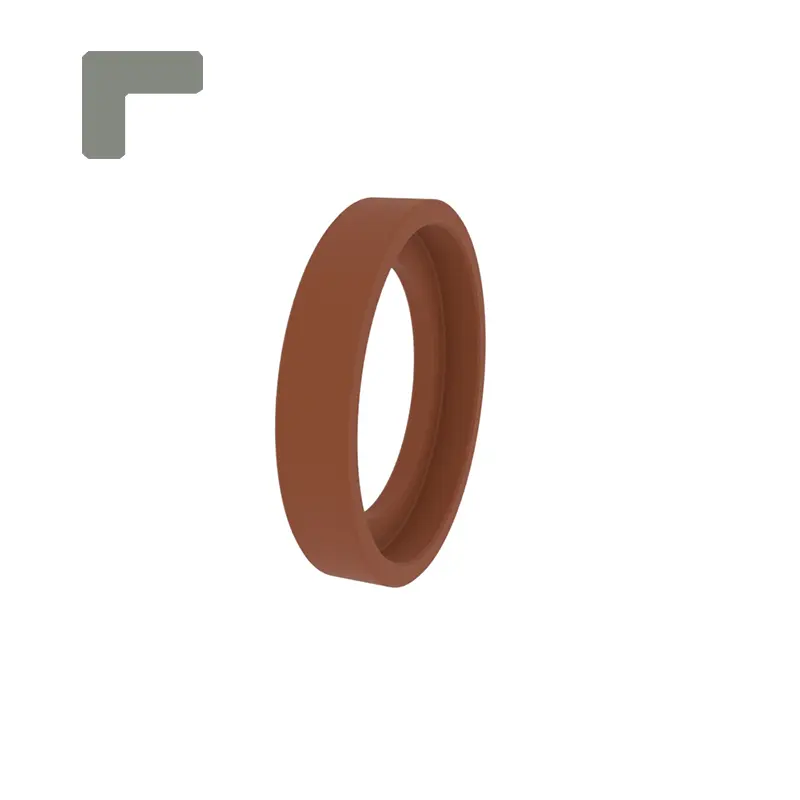

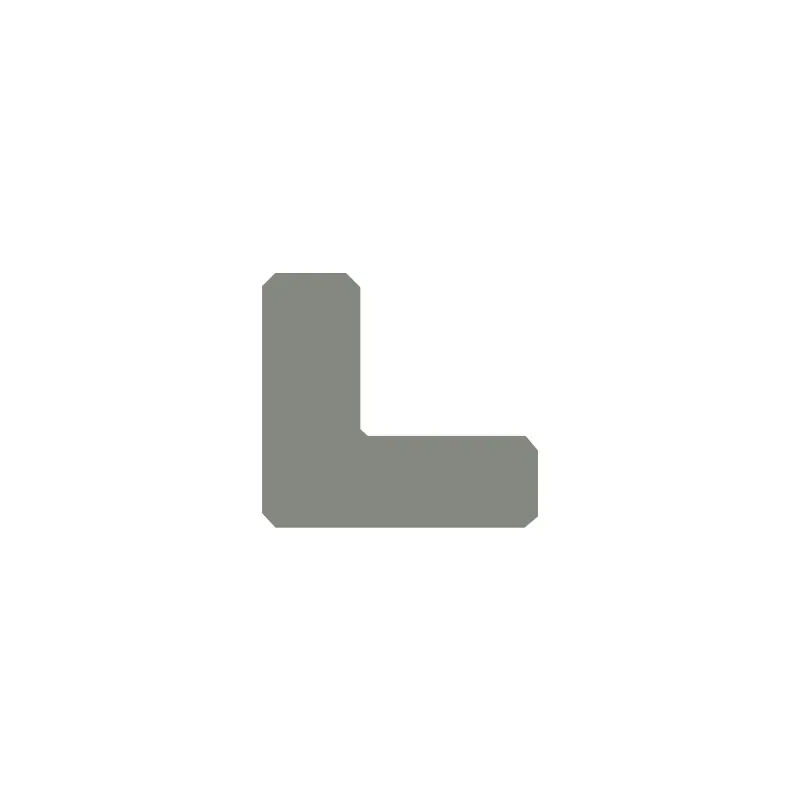

RCF103, RCF104 Standardguideringar är lämpliga för kolvguider. Designen med hörn gör att den har funktioner av styrringar och behåller ringar. Det kan vara öppet eller inte.

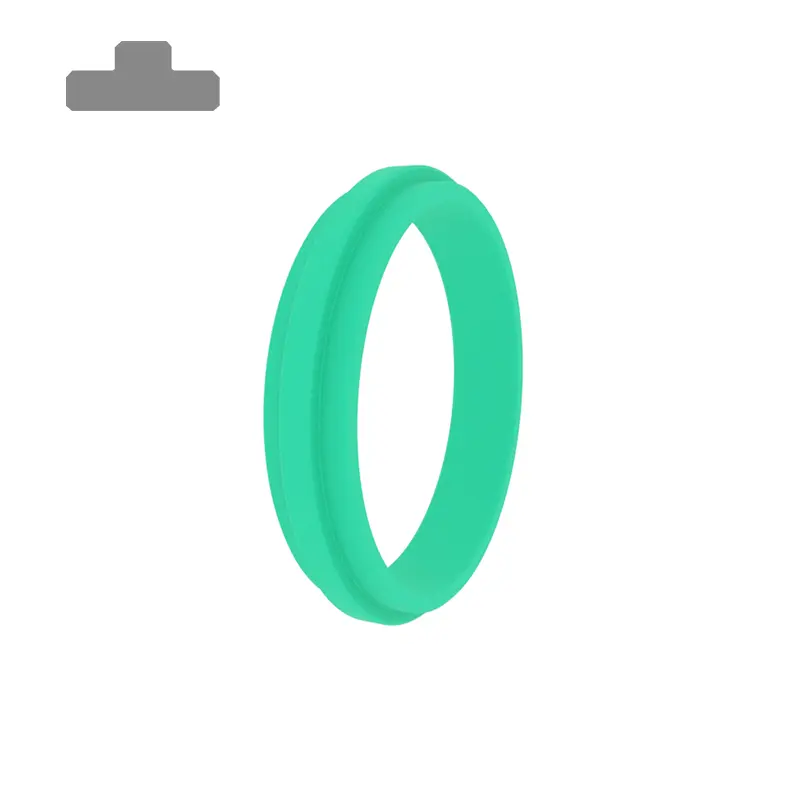

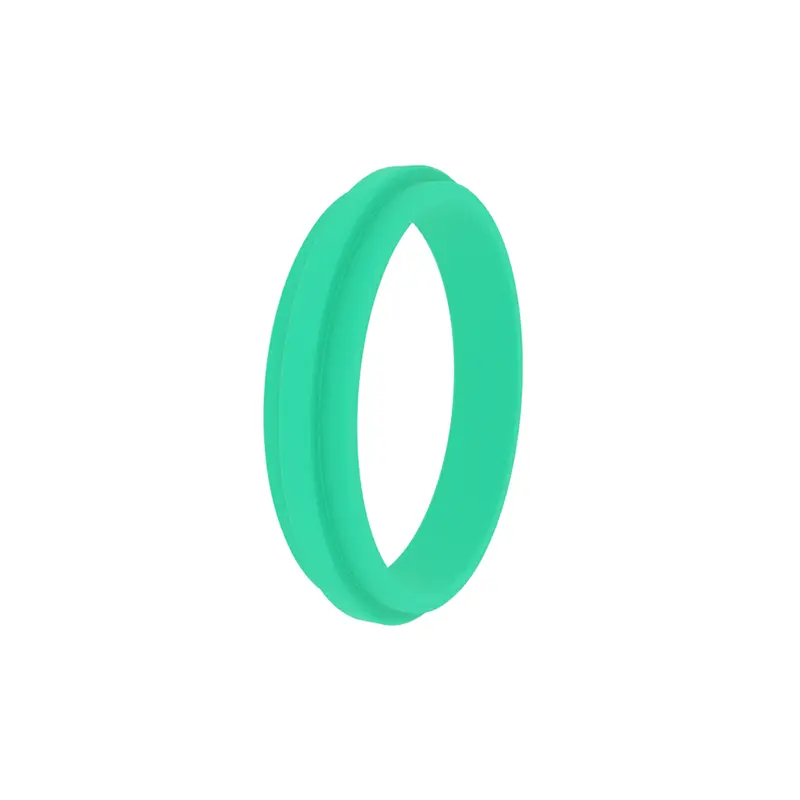

RCF105 Standardguidering är lämplig för kolvguider. Den har en konvex ring på den inre diametern. Det kan vara öppet eller inte.

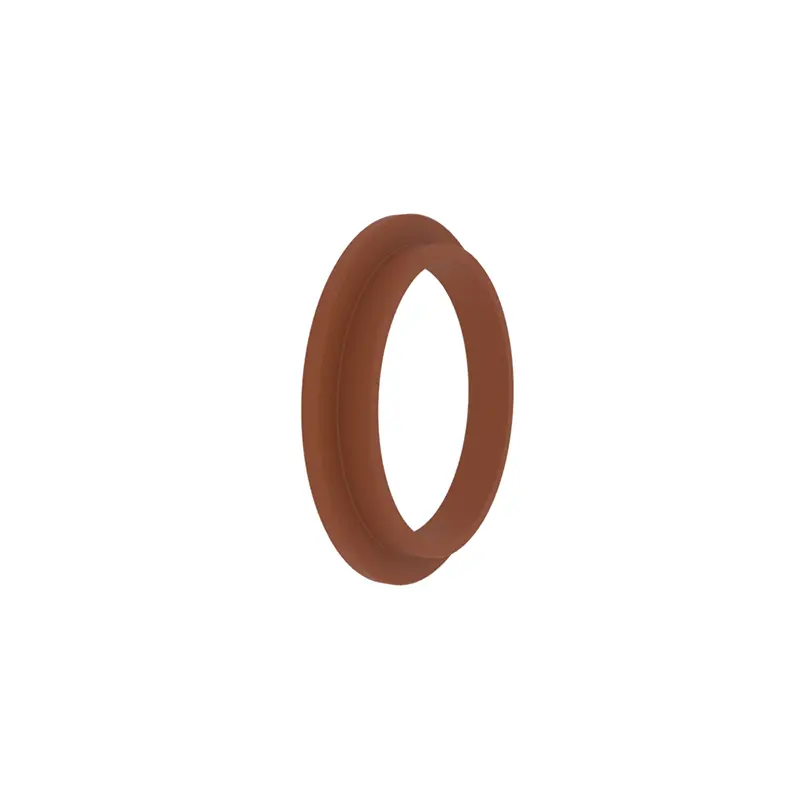

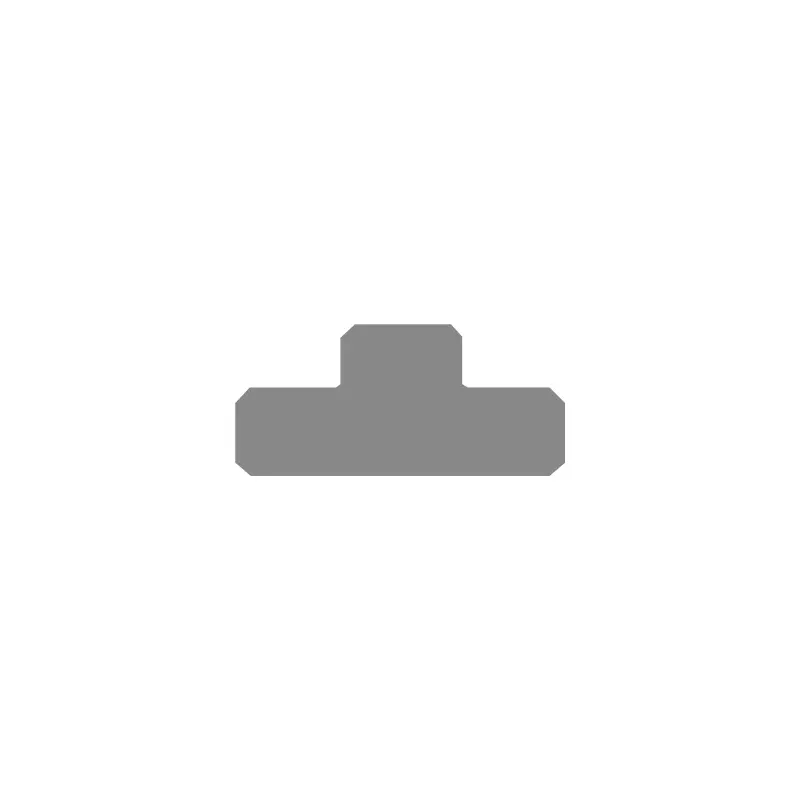

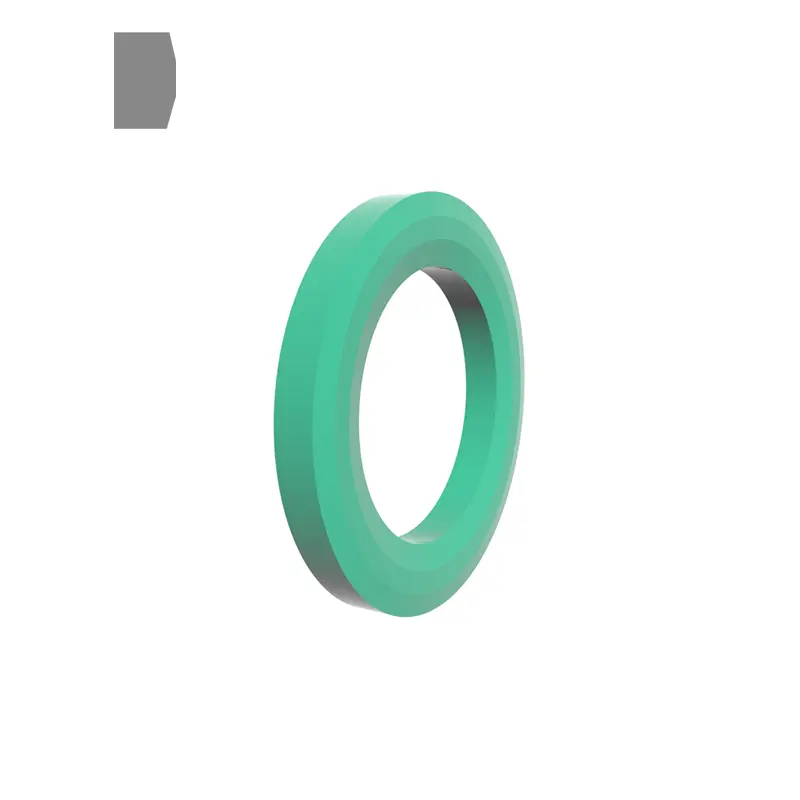

RCF106 Standardguidering är lämplig för kolvstångsguider. Den har en konvex ring på ytterdiametern. Det kan vara öppet eller inte.

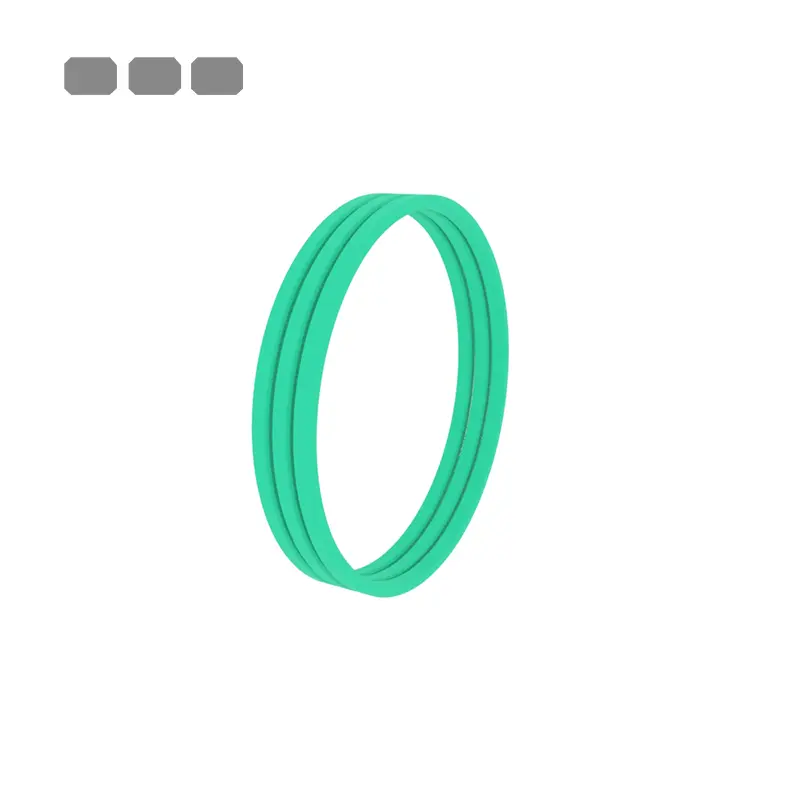

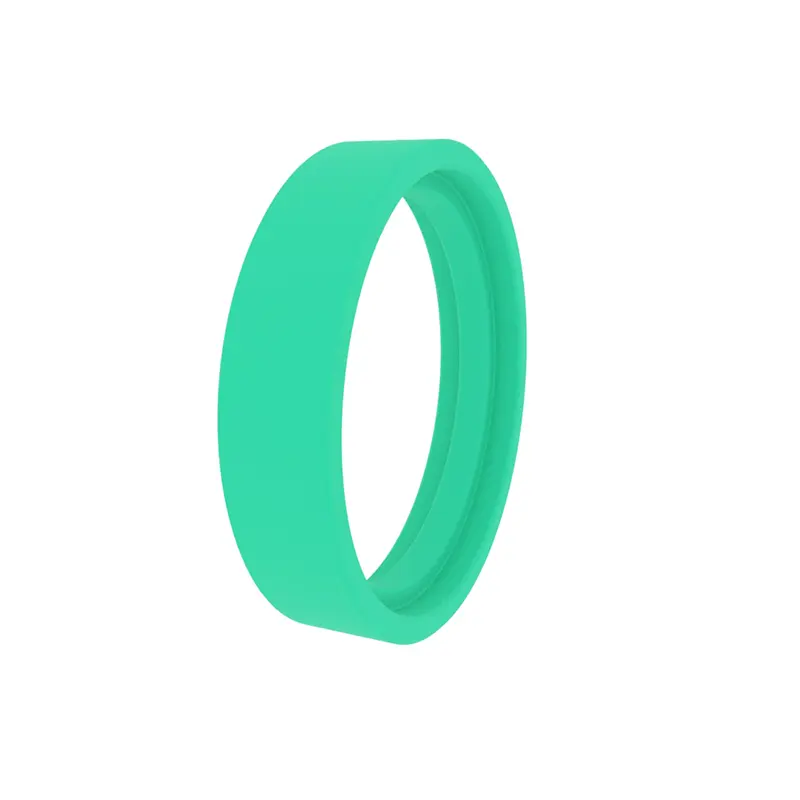

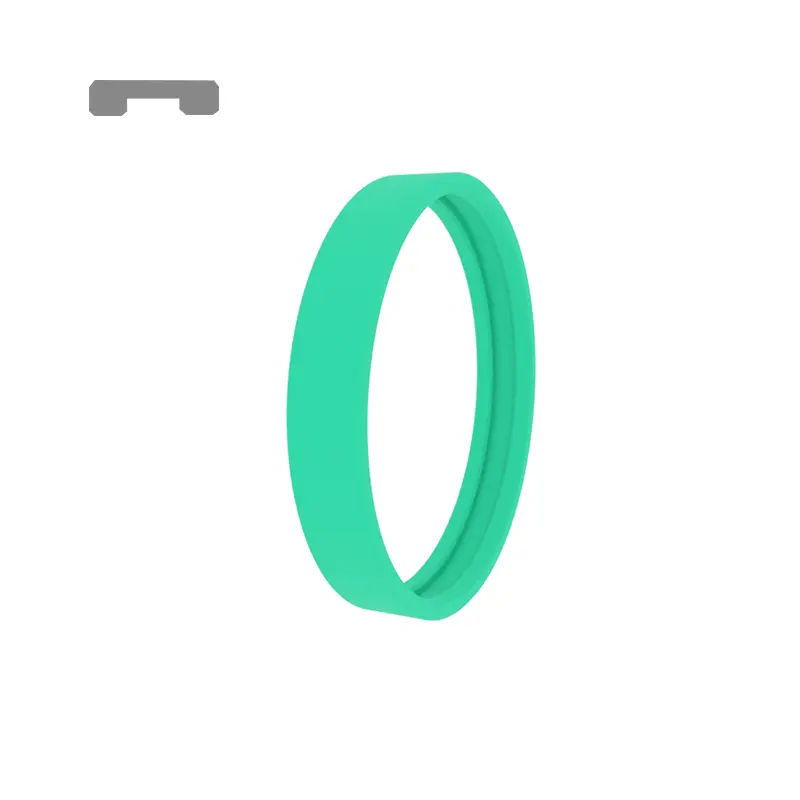

RCF107 Standardguidering är lämplig för kolvguider. Den har ett spår på den inre diametern. Det kan vara öppet eller inte.

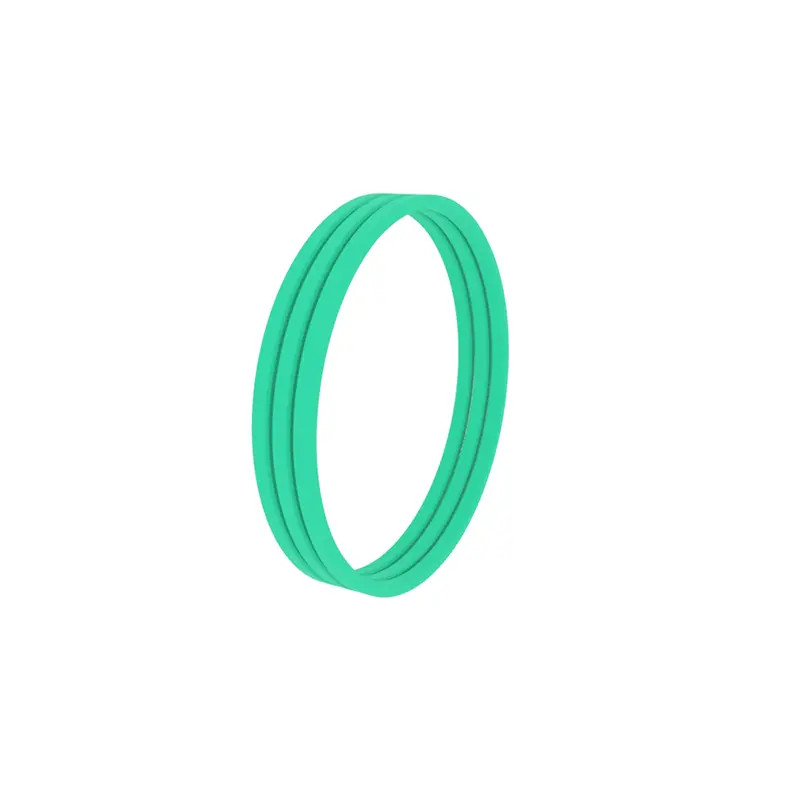

RCF108 Standardguidering, lämplig för kolvstångstyrning, med spår på ytterdiametern, tillgänglig med eller utan öppning.
Produktfunktioner och applikationer:
Produktfunktioner
Vridning av tätningsguidring, lämplig för ISO10766 Standardhålrumsspår, metall-plast matchning, kan förhindra "blockering" och "anfall", stark bärande kapacitet och fortfarande elastisk innan du når spröd temperatur. Styrringens kanter är avfasade för att förhindra att kanterna pressas in i det gap som genereras av den halvcirkulära avfasningen i kavitetsspåret.
Huvudapplikationer
Tekniska maskiner, jordbruksmaskiner, formsprutningsmaskiner, lastning och lossningsplattformar, stödcylindrar, industrifordon, pressar, metallurgiska cylindrar.

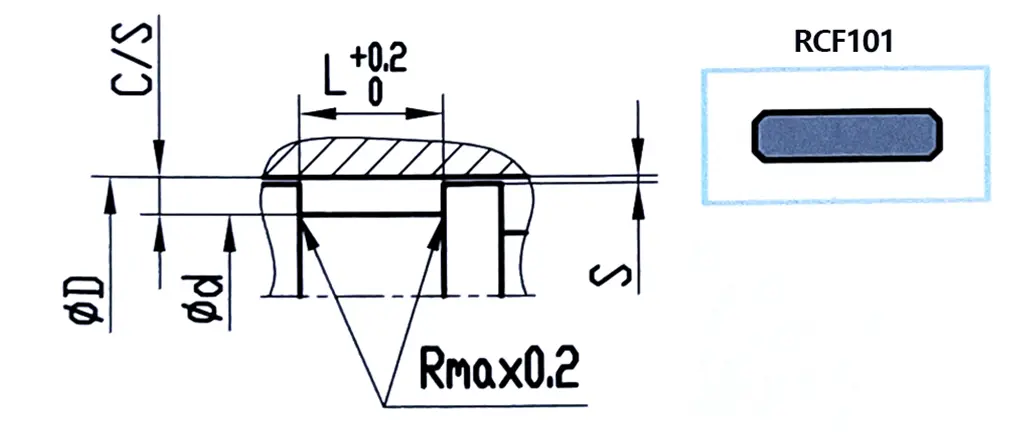

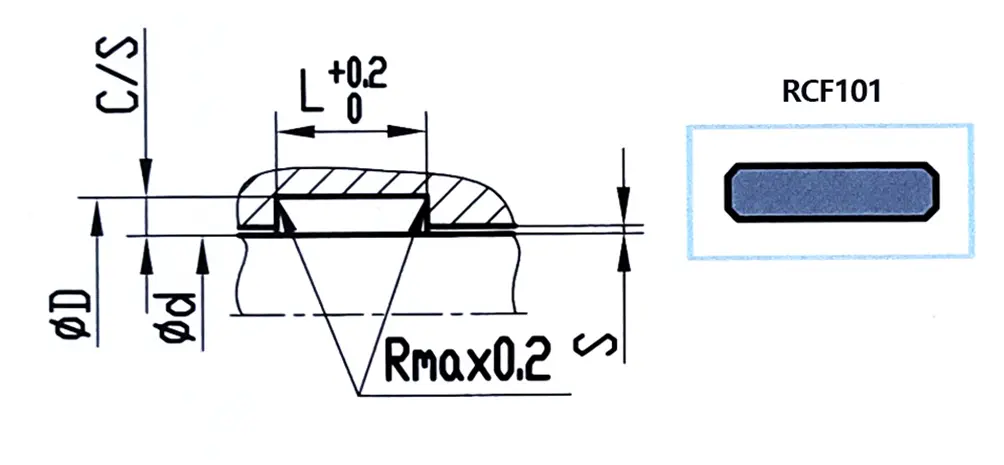

Exempel 1 i guidringsgroove för kolvstång
| Φd f8 | Φd H8 | L+0,2 | c/s | Radial clearance s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1,2 |
Exempel 2 i en kolvhandboksringspår
| Φd H8 | Φd f8 | L+0,2 | c/s | Radial clearance s |
| 6-29.9 | ΦD-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | ΦD-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | ΦD-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | ΦD-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | ΦD-5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | ΦD-8 | 25 | 4 | 0,60-1,2 |
Materiel
1. PTFE (för medelstora och lätta belastningar);
2. POM eller PA (för lätta belastningar);
3. Fenolharts + tygfiber (för tunga belastningar)
Val av styrringbredd och nummer
Formeln kan användas för att preliminärt bestämma t = (f*f) / (d*pr)
T: Bredd på styrringen (mm), F: maximal radiell belastning (n), F: säkerhetsfaktor, PR: maximal tillåten radiell belastning (N/mm²), D: Diameter av kolv eller kolvstång (MM)
Exempel: D = 60mm, F = 40KN, PR = 90N/mm², F = 2, T = 40000*2/60*90 = 14,8mm
Det beräknade alternativet är att välja en styrring med en bredd på t = 15 mm eller två styrringar med en bredd på 9,7 mm. Om två styrringar med en bredd på 9,7 mm väljs kan säkerhetsfaktorn ökas till 2,6. Generellt sett är den rekommenderade säkerhetsfaktorn f = 2

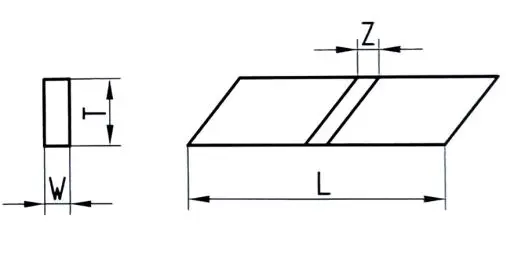

Bestämning av skärlängden
L = 3,14* (D -W) -K för kolv
L = 3,14* (D+W) -K för kolvstång
K är temperaturkonstanten, 0,8 väljs när temperaturen är under 120 grader och 2,0 väljs när temperaturen är över 120 grader.

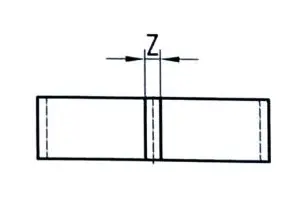

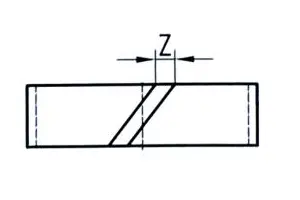

Beräkning av skärande gap z
|
|
Fenolharts/pom | Ptfe |
| För kolvstång | 0,050 (φd+w) | 0,042 (φd+w) |
| För kolv | 0,050 (φD-W) | 0,042 (φD-W) |
Snitttyp
30 ° avfasning
Rak snitt (främst används för rotation eller sväng och icke-standardspår)

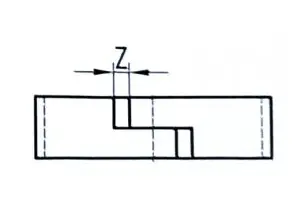

Z-format snitt (har också tätningsfunktion)
