Vi fokuserar på de diversifierade behoven inom området kolvtätningar och tillhandahåller högpresterande lösningar som täcker alla scenarier av hydraulik och pneumatik. Vår produktlinje är uppdelad i enstaka och dubbelverkande som kärnan, kombinerar materiell innovation och strukturell optimering för att möta tätningsutmaningarna från konventionell industri till extrema arbetsförhållanden:
1. Höjdpunkter i Series SEAL SEALS SEALS:
Högt tryck och anti-utträngning: RCK102/102R/104-serien är utformade för högt tryck, och stödstrukturen stärks för att anpassa sig till stora luckor och smala spår. RCK109H/120/122 och andra kombinationsförseglingar integrerar styrringar och elastomerer för att bryta igenom 35MPa+ högtrycksgränsen, särskilt lämplig för gruvdrift och tunga maskiner.
Dynamisk anpassningsförmåga: RCK108/125/138 använder tetrafluoroetylenmaterial för att uppnå stabil tätning från extremt låg hastighet till hög hastighet (0,01 ~ 5 m/s), och de låga friktionskarakteristiken är lämpliga för promenadhydraulik och precisionsinjektionsformningsutrustning.
Extrem miljödolerans: RCK119/139 är utrustad med Mander Spring och PTFE-material, vilket är korrosionsbeständigt och torrkläderbeständigt. Det breda temperaturintervallet på -40 ℃ ~ 200 ℃ täcker kemiska, farmaceutiska högtemperaturreaktorer och mataseptiska produktionslinjer.
2. Branschanpassad design:
Underhåll och modifiering: RCK116/216 förenklar installationsprocessen och anpassar sig till behoven hos gammal cylinderreparation och snabb utbyte av matfyllningsutrustning.
Dubbel mediumisolering: RCK144/145 har en original dubbel läppstruktur, som kan täta olja/vatten eller gas/flytande blandade media samtidigt, lämpliga för komplexa arbetsförhållanden.

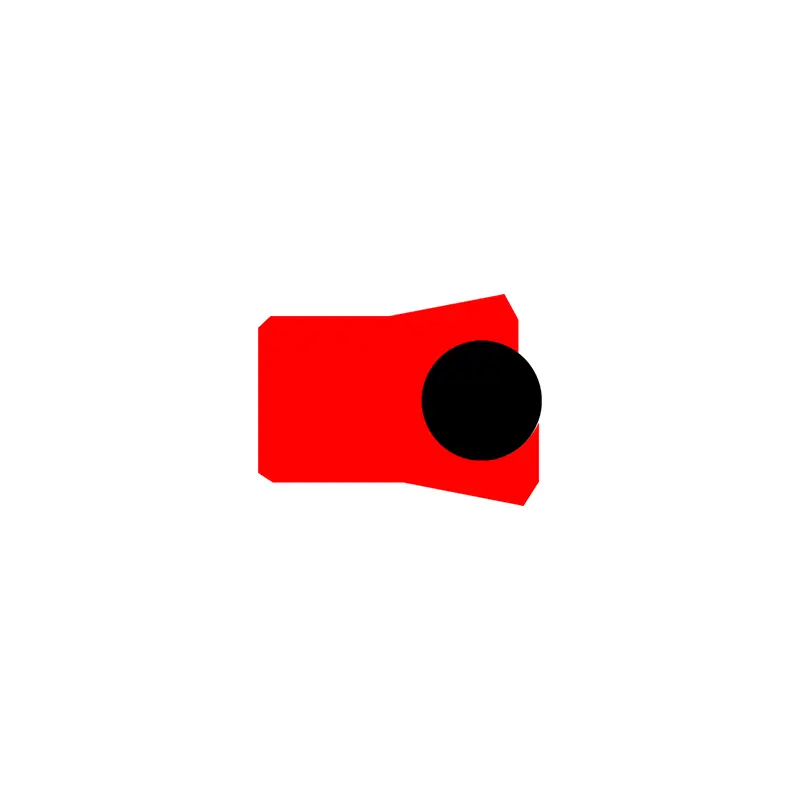

Kort strokeoptimering: RCK103/143 förbättrar inbäddningsstabiliteten genom O-ring-förbelastningen för att undvika risken för läckage i hydrauliska cylindrar med kort slag.
3. Kärnteknologiska fördelar:

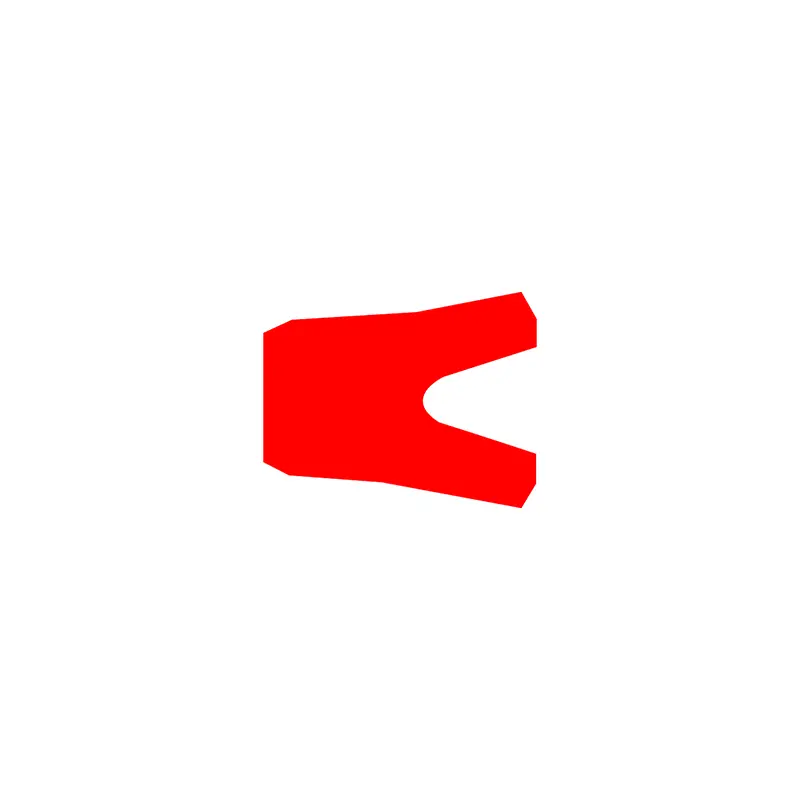

Materialvetenskap: Polyuretanläppen (RCK205) oljeförvaringsdesign förlänger livslängden för smörjfri pneumatik och tetrafluoroetylen (RCK108) tar hänsyn till både slitbeständighet och kemisk resistens.
Strukturell innovation: Back-to-back guide-ringar (RCK101), Support Ring Anti-Twist (RCK120) och andra mönster säkerställer hållbarheten hos tätningar under vibrationer och excentriska belastningar.
Vi har åtagit oss att tillhandahålla "tätningsguide-kläder-resistenta" integrerade lösningar för 20+ branscher som gruvmaskiner, utrustningsutrustning och medicinsk utrustning, balanseringskostnader och prestanda med standardiserade moduler och anpassade tjänster, vilket hjälper kunder att minska underhållskostnaderna och förbättra utrustningens tillförlitlighet.
Produktfunktioner och applikationer:
Kolvtätning Tätningar är lämpliga för hydrauliska cylindrar och cylindrar, standard hydrauliska cylindrar och promenader hydrauliska maskiner. De viktigaste applikationerna inkluderar byggmaskiner, jordbruksmaskiner, kranar och standardcylindrar.
När den används i den kemiska industrin används den vanligtvis för snabba cylindrar och positioneringsmaskiner. Det kan också användas inom livsmedelsindustrin, läkemedelsindustrin och ackumulatorer.
Fördelar
Kolvtätningssätningar är inbäddade i spåret stabilt, med god dynamisk och statisk tätningsprestanda, inget behov av ytterligare styrringar, låg friktion, ingen hydraulisk krypfenomen, hög slitstyrka, god anti-utträngningsprestanda, god värmeledningsförmåga, brett tillämpligt temperaturintervall och starkt återbetalningsförmåga under dynamiska förhållanden.

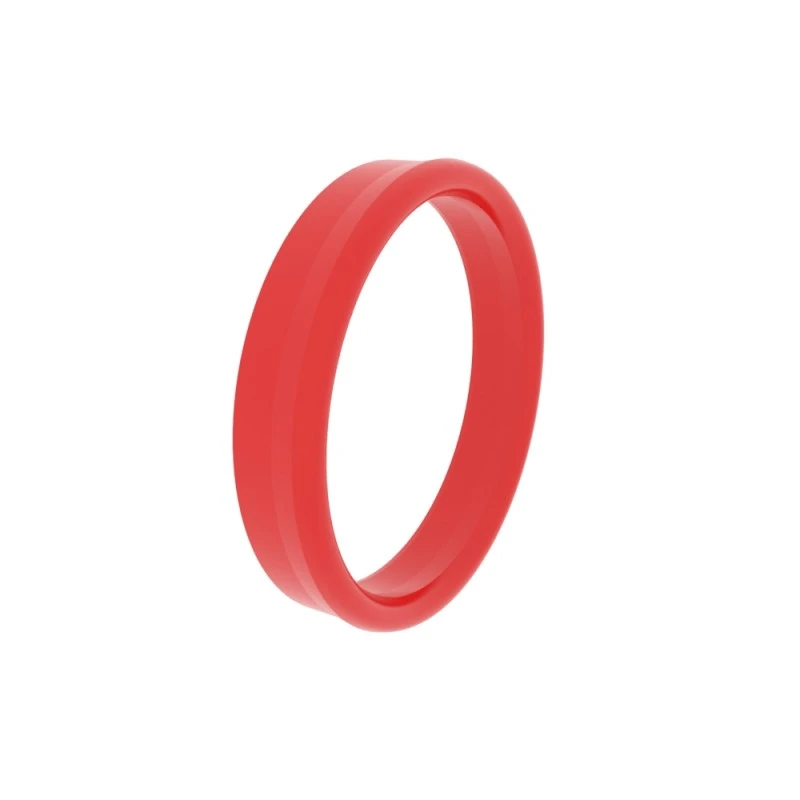

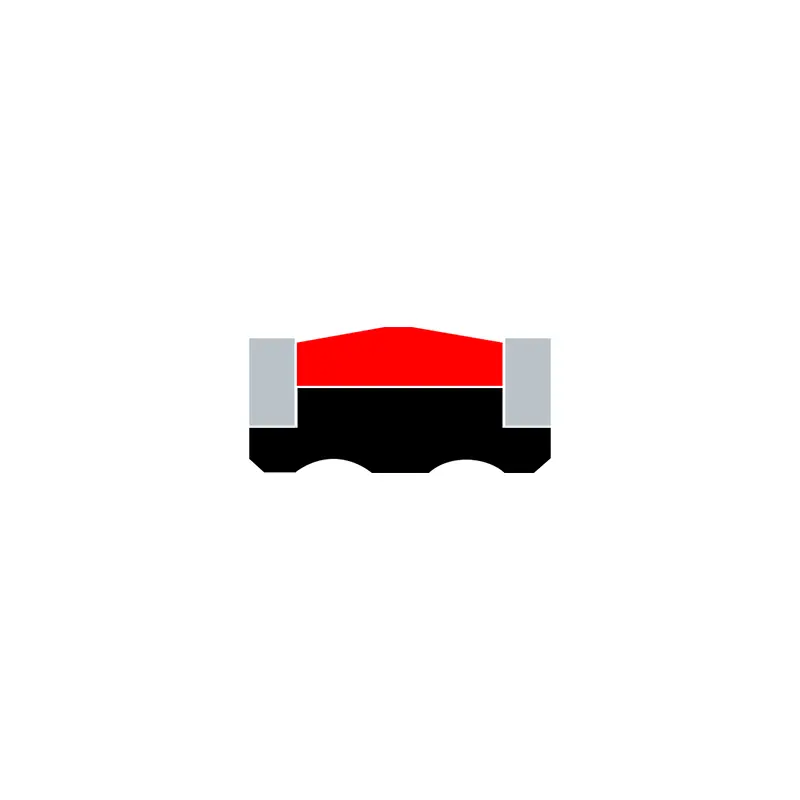

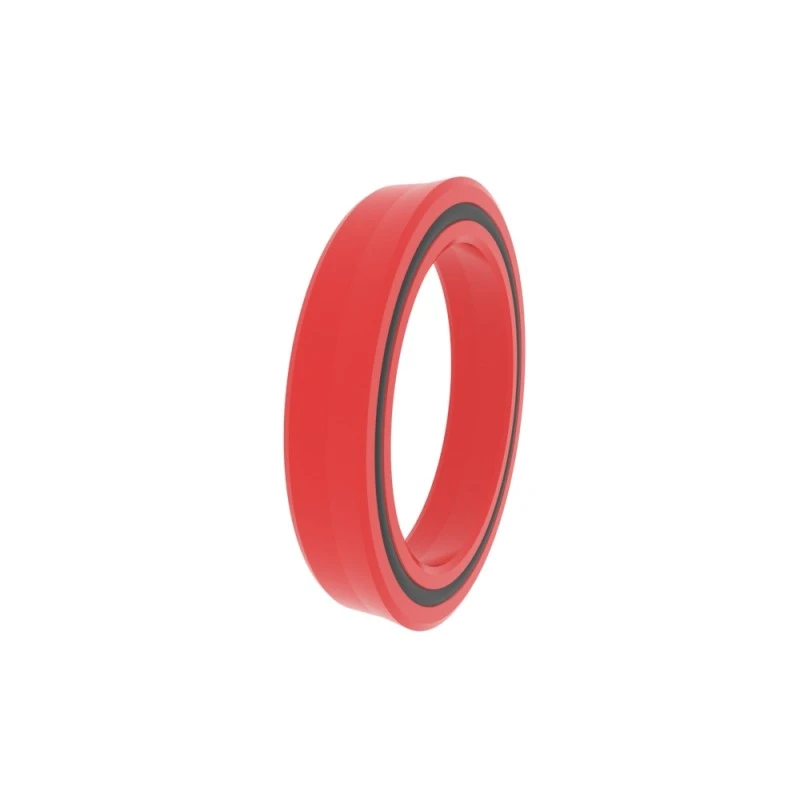

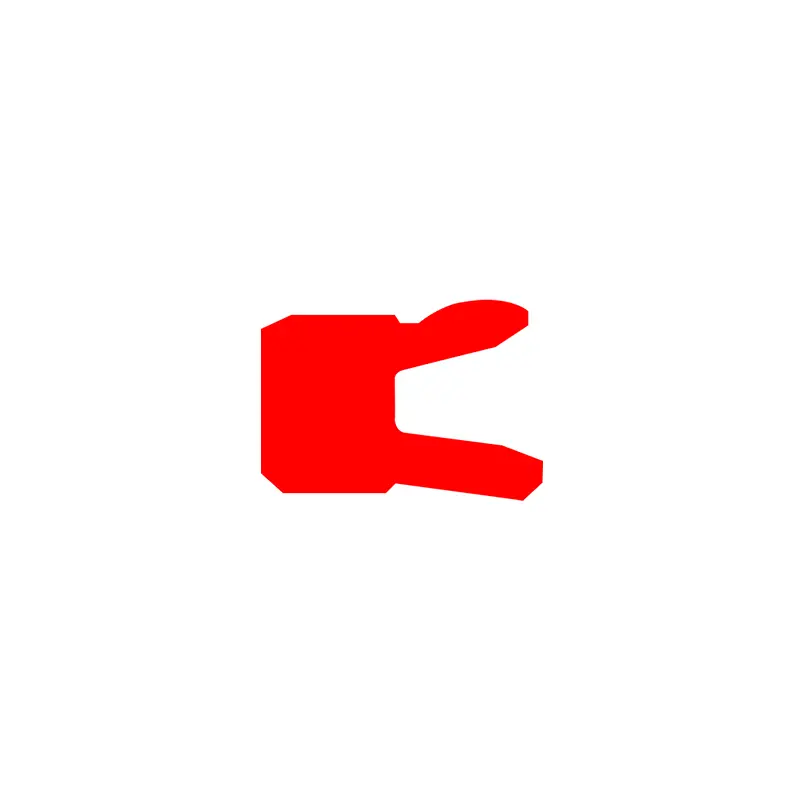

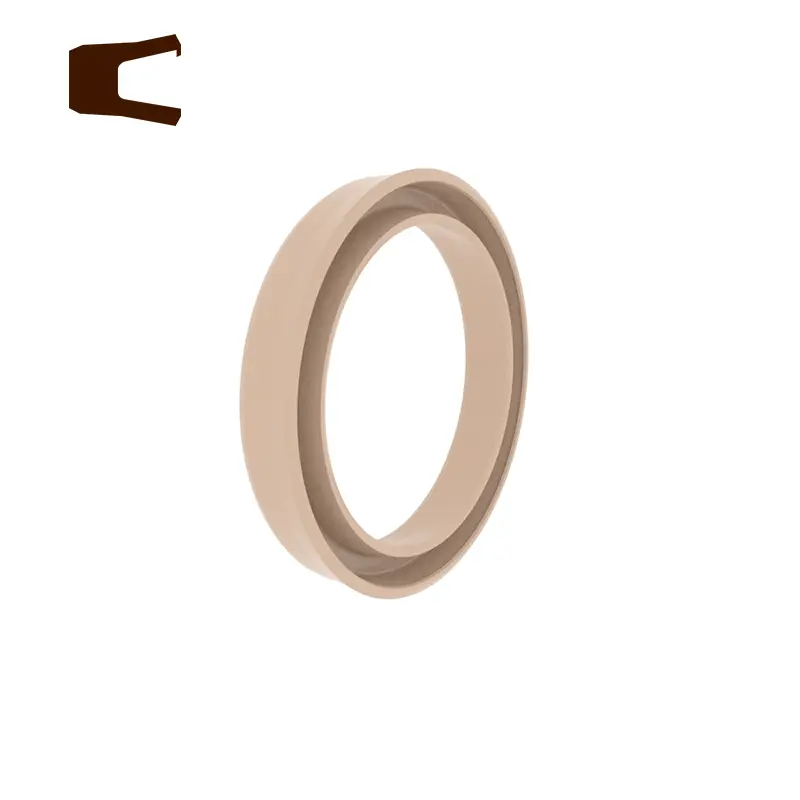

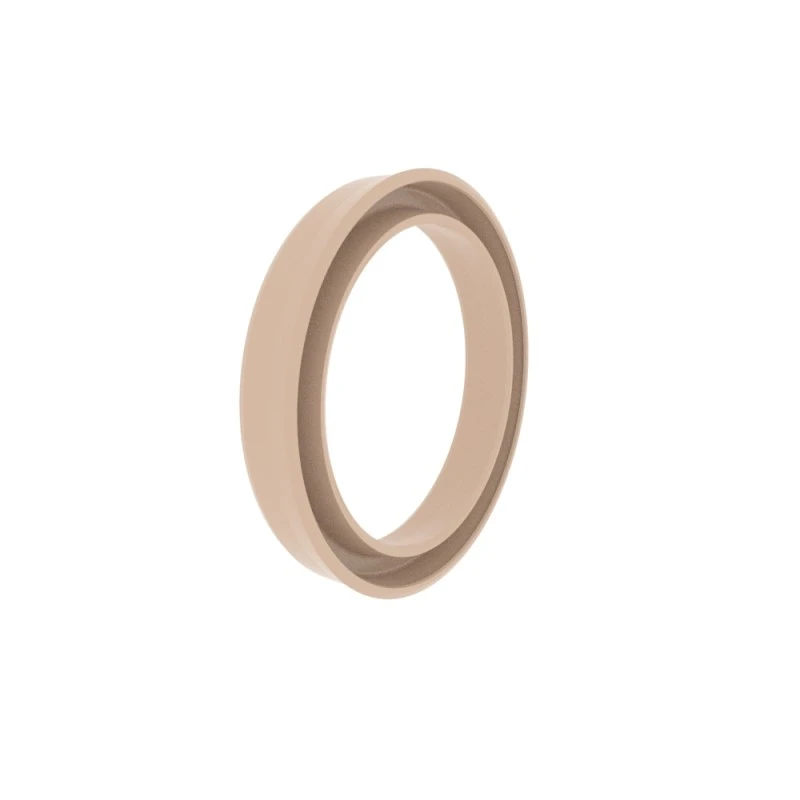

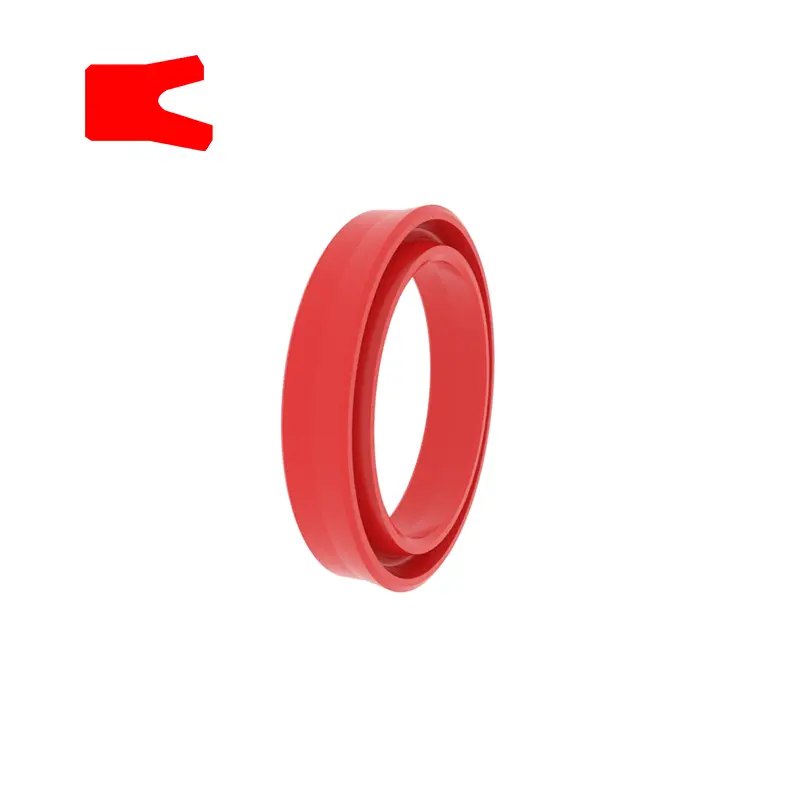

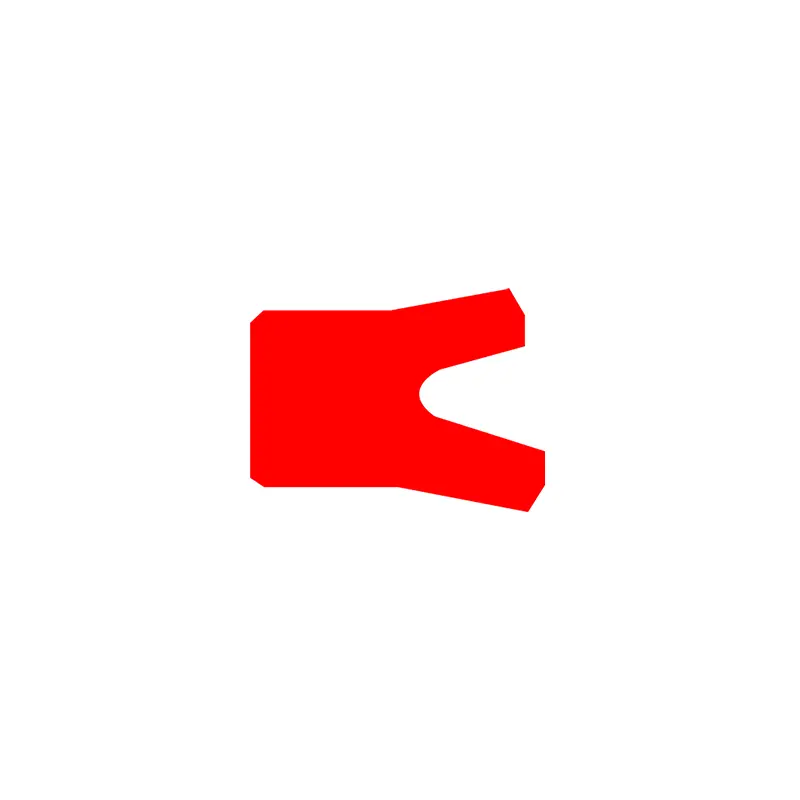

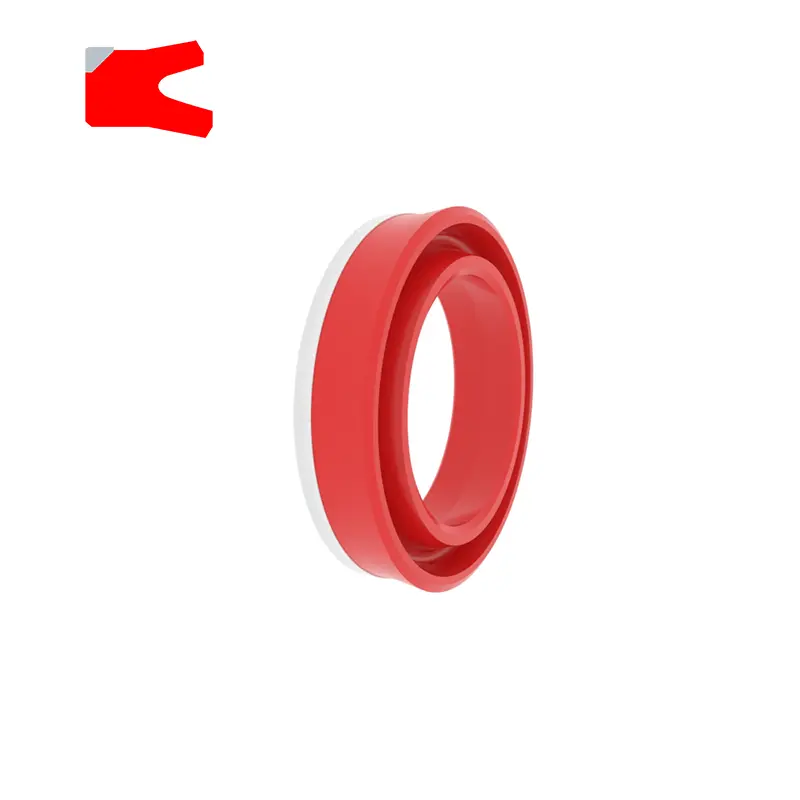

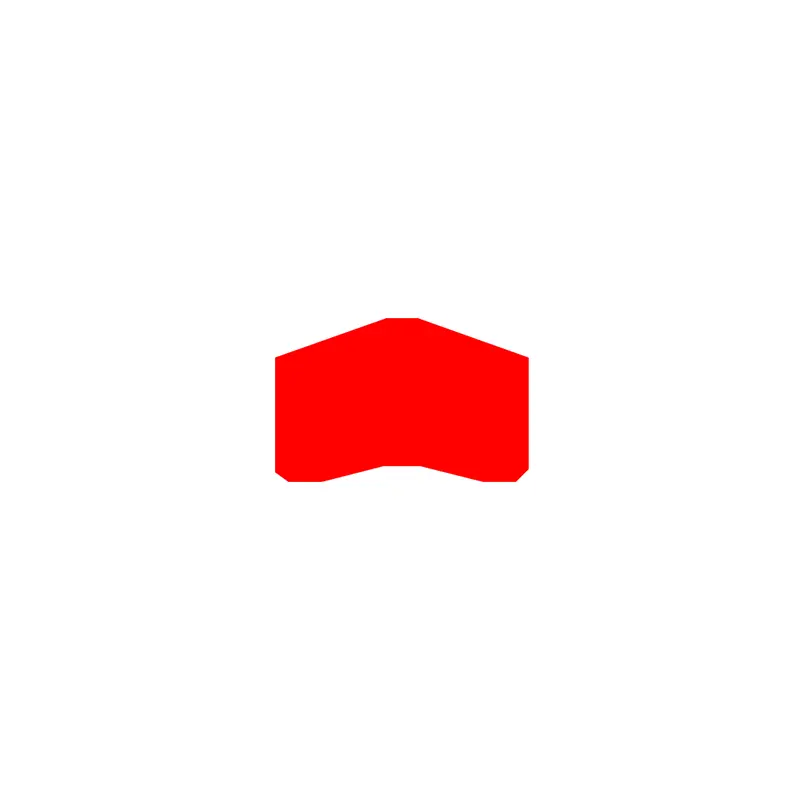

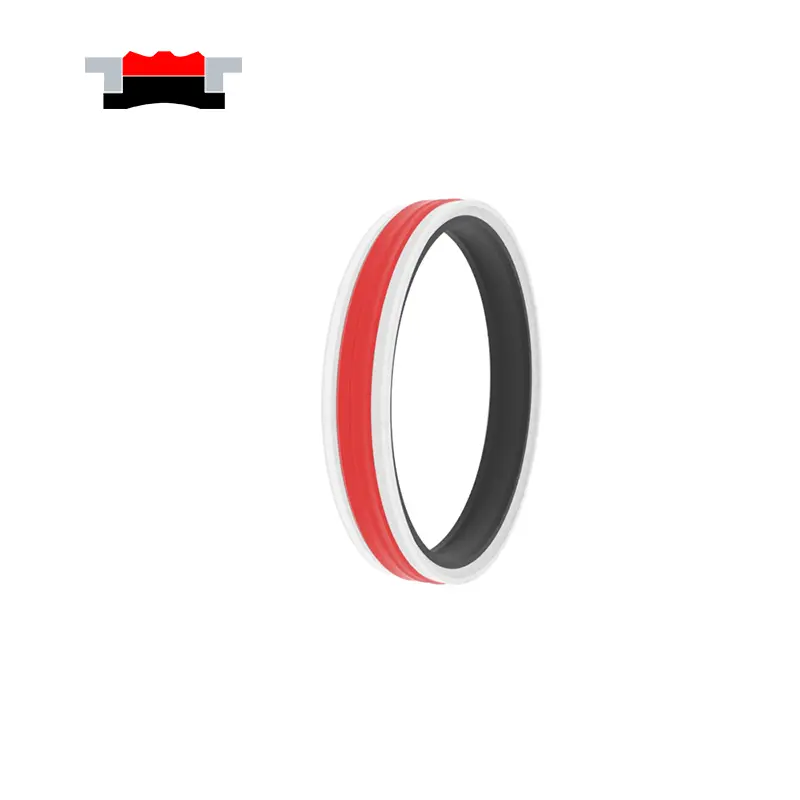

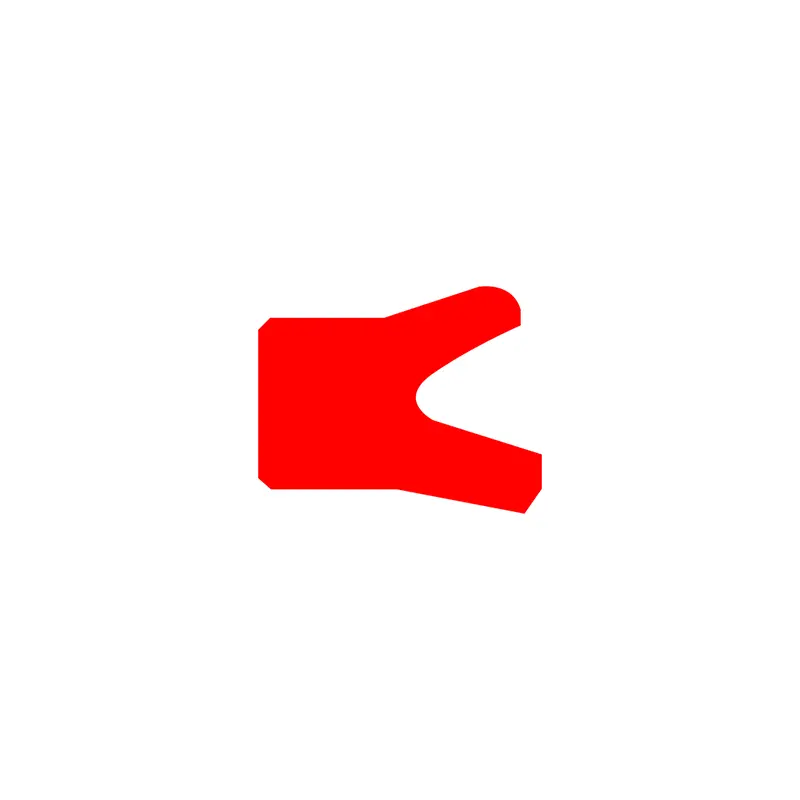

RCK101

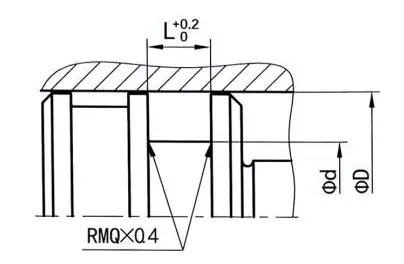

Beställningsstorlek
ΦD ...... Yttre diameter
ΦD ...... inre diameter
L ...... Groove bredd
|
Ytfin |
R tmax (μm) |
RA (μm) |
|
Glidande ytmatchande gummi/polyuretantätningar Glidande ytmatchande PTFE -tätningar |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Spårbotten Spårsida |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstödlängden förhållandet |
50%-95% |
|
|
Tolerans |
|
|
Φd |
H10 |
|
Φd |
H9 |
Beställningsexempel
Modell: RCK101
Spårstorlek: 100x84x10
Material: RC-PU-H

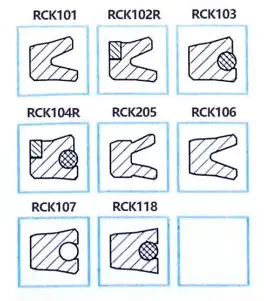

TELT TYP: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Huvudapplikation: Lämplig för hydrauliska och pneumatiska cylindrar
Fördelar: Det är stabilt när det är inbäddat i spåret, har utmärkt dynamisk och statisk tätningsprestanda, är tillämplig på ett brett temperaturområde och har stark återstående oljeavkastningsförmåga under dynamiska förhållanden.
Material: polyuretan, gummi
|
Tätningsspårexempel |
Följande är vanliga spårdimensioner (dammtätningar av alla storlekar inom storleksintervallet kan produceras) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximal extrudering |
|||
|
100 bar |
250bar |
400bar |
|||||||
|
5-24.9 |
ΦD-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
ΦD-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
ΦD-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |

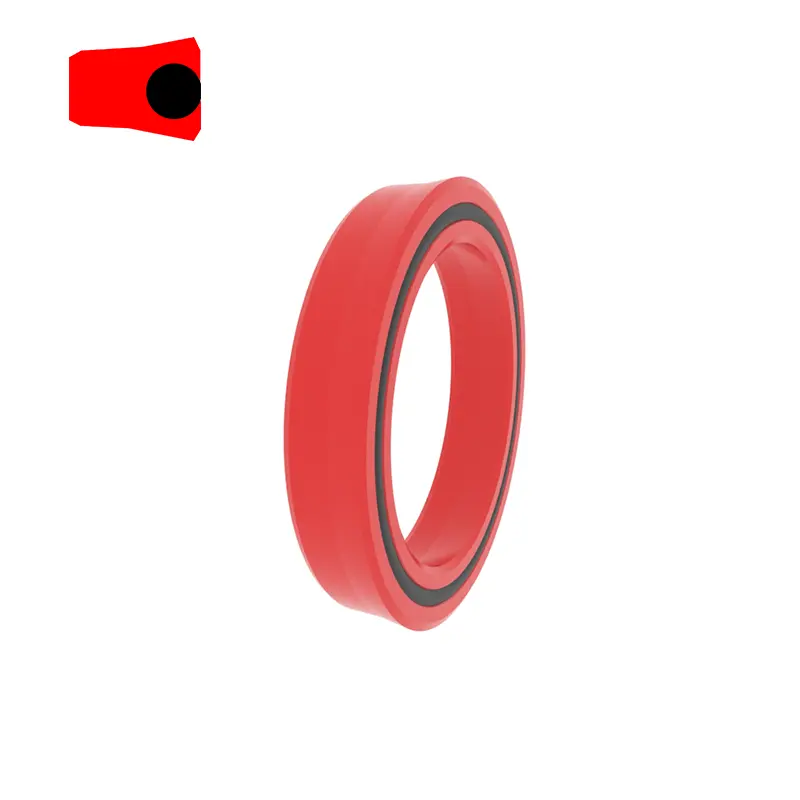

ΦD-30 |
20 |
15 |
0.6 |
0.40 |

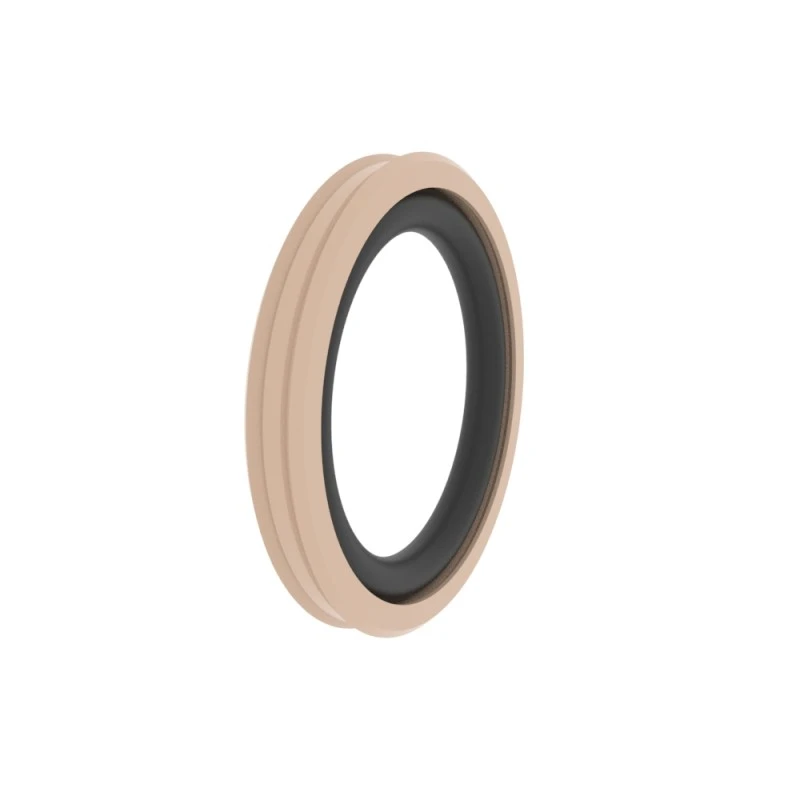

0.30 |
|||
|
＞ 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

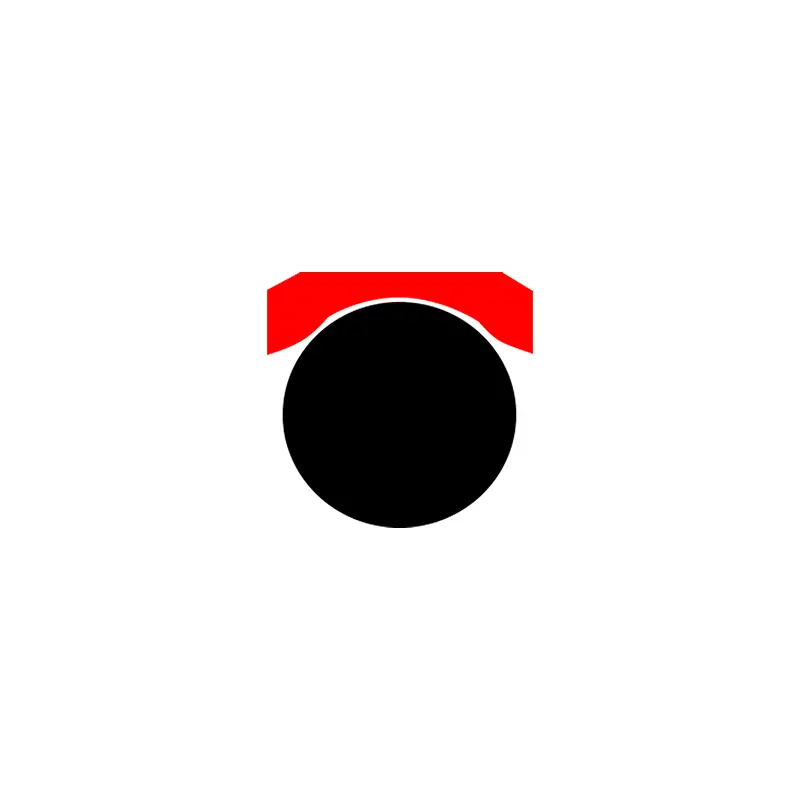

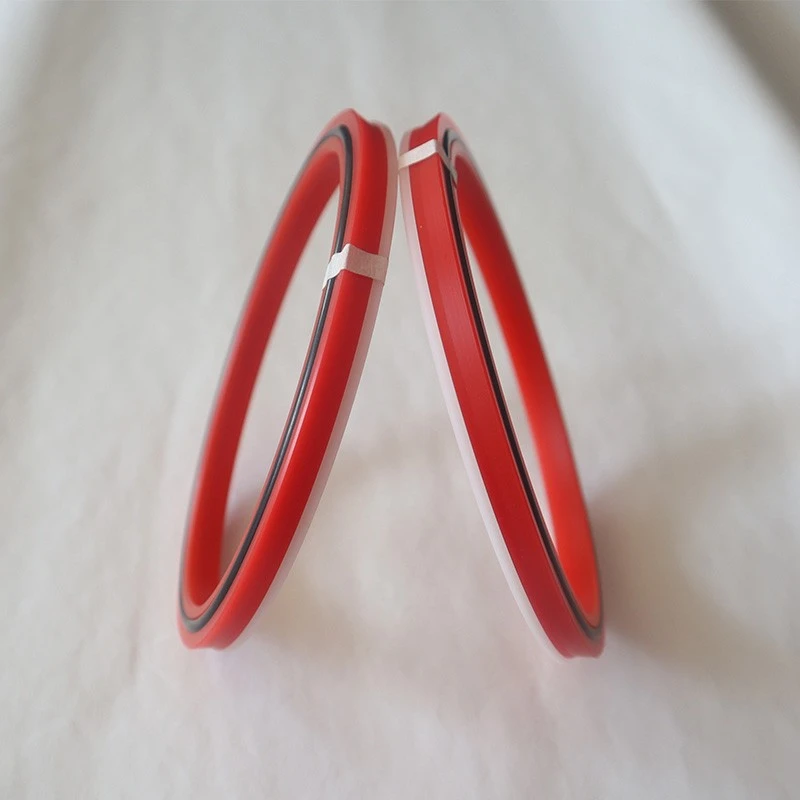

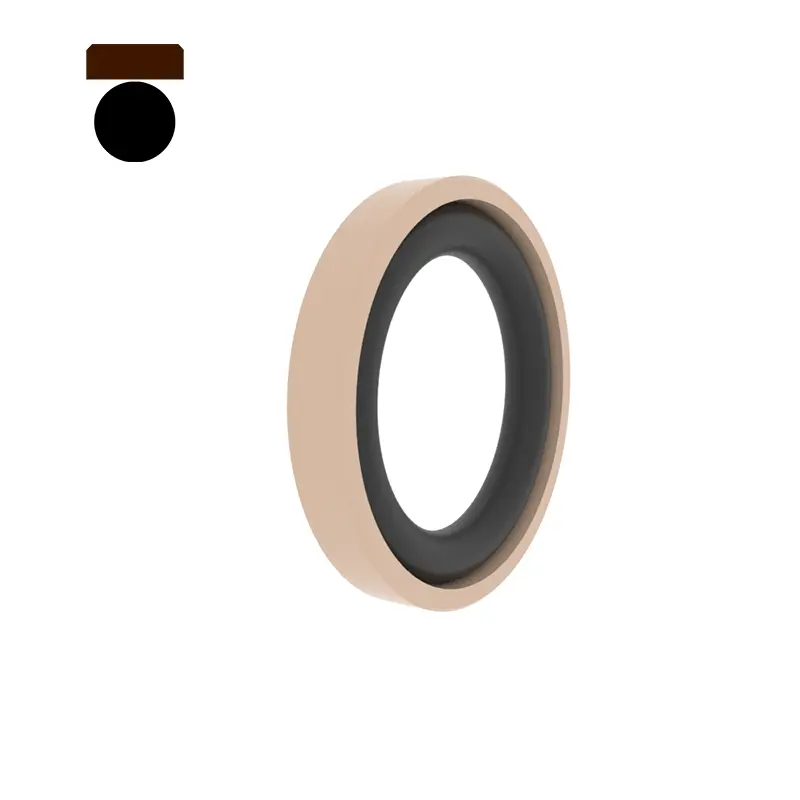

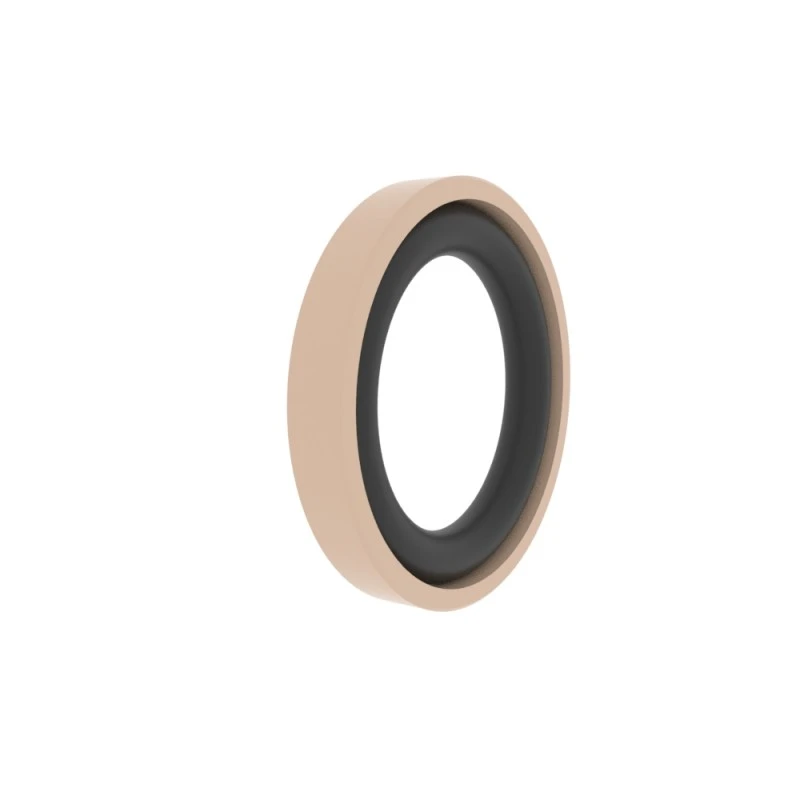

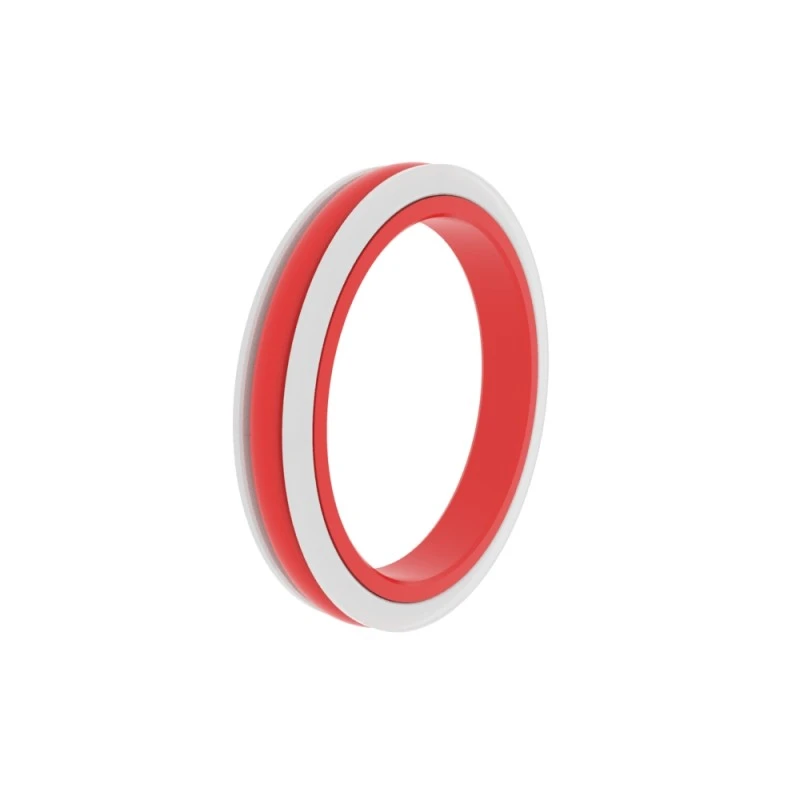

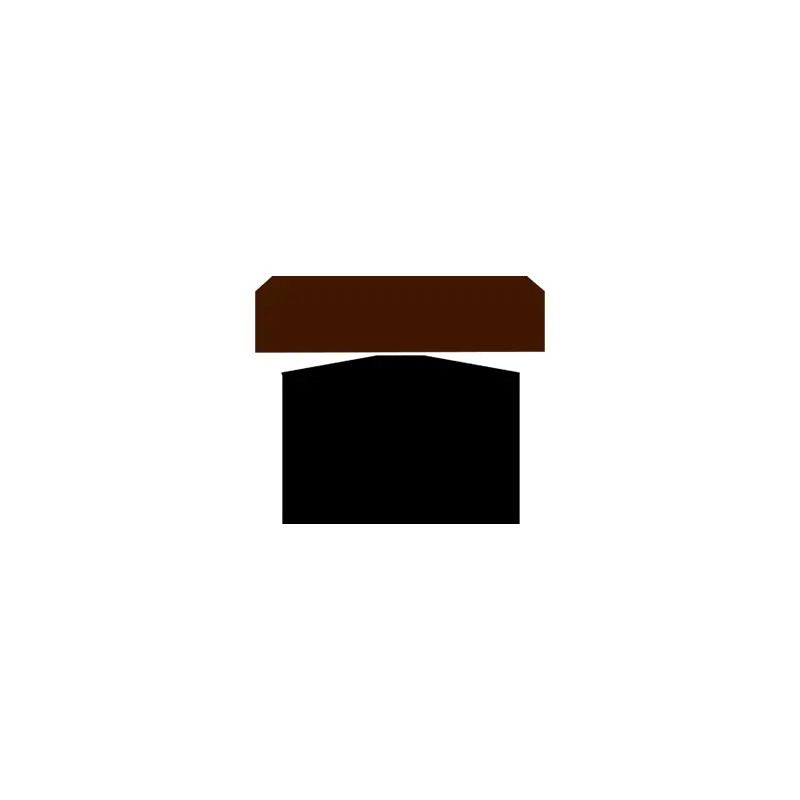

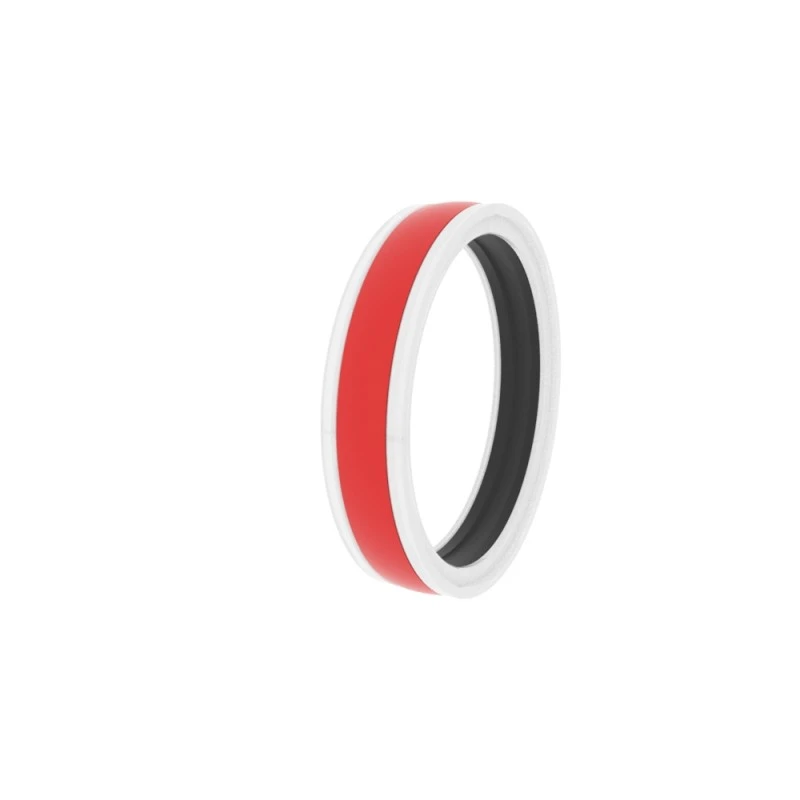

RCK108
Beställningsstorlek
ΦD ...... Yttre diameter
ΦD ...... inre diameter
L ...... Groove bredd
|
Ytfin |
R tmax (μm) |
RA (μm) |
|
Glidande ytmatchande gummi/polyuretantätningar Glidande ytmatchande PTFE -tätningar |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Spårbotten Spårsida |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstödlängden förhållandet |
50%-95% |
|
|
Tolerans |
|
|
Φd |
H10 |
|
Φd |
H9 |
Beställningsexempel

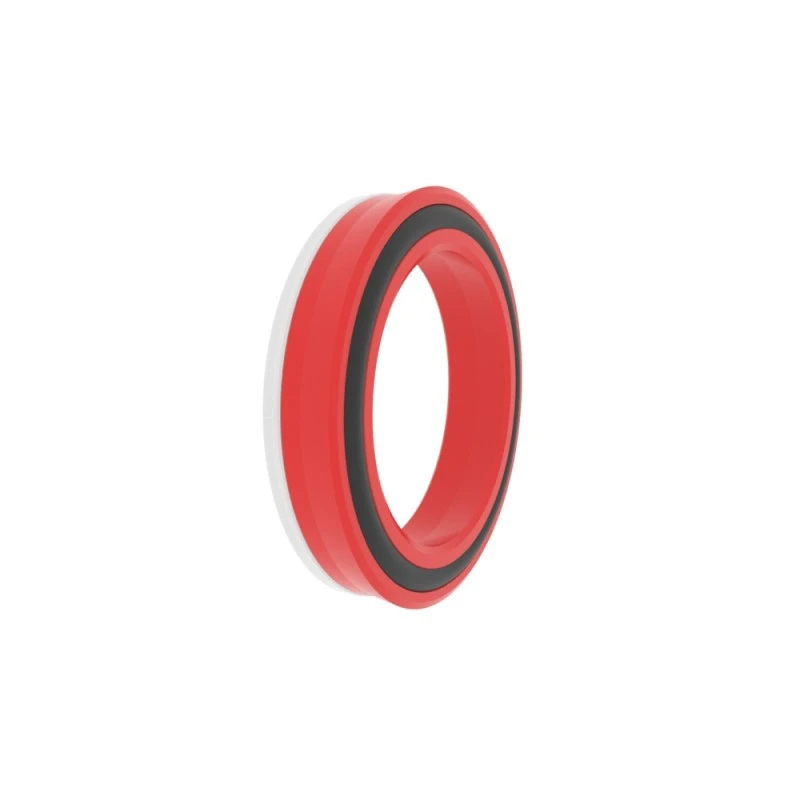

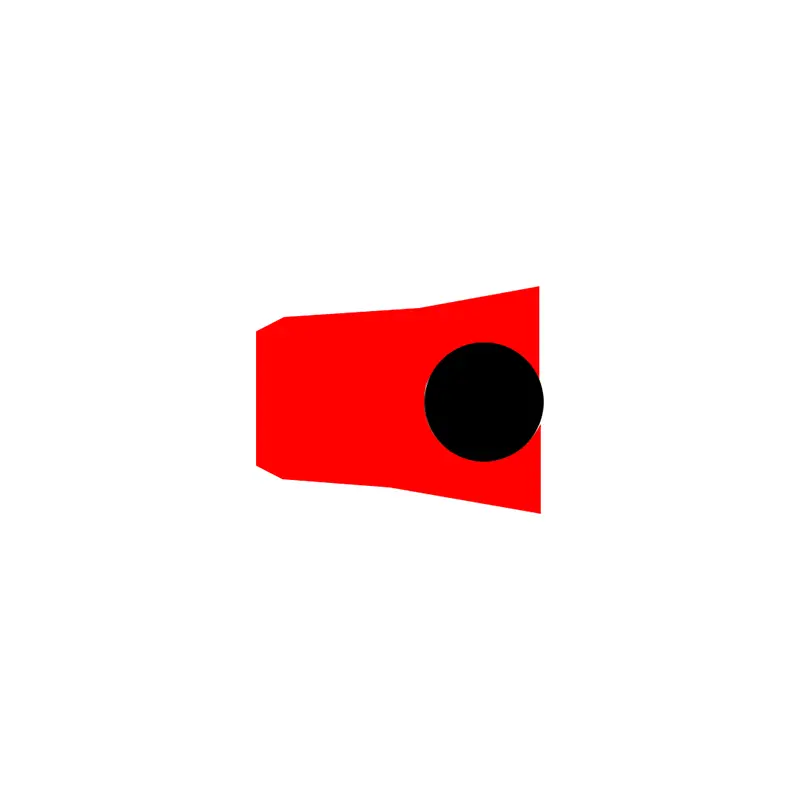

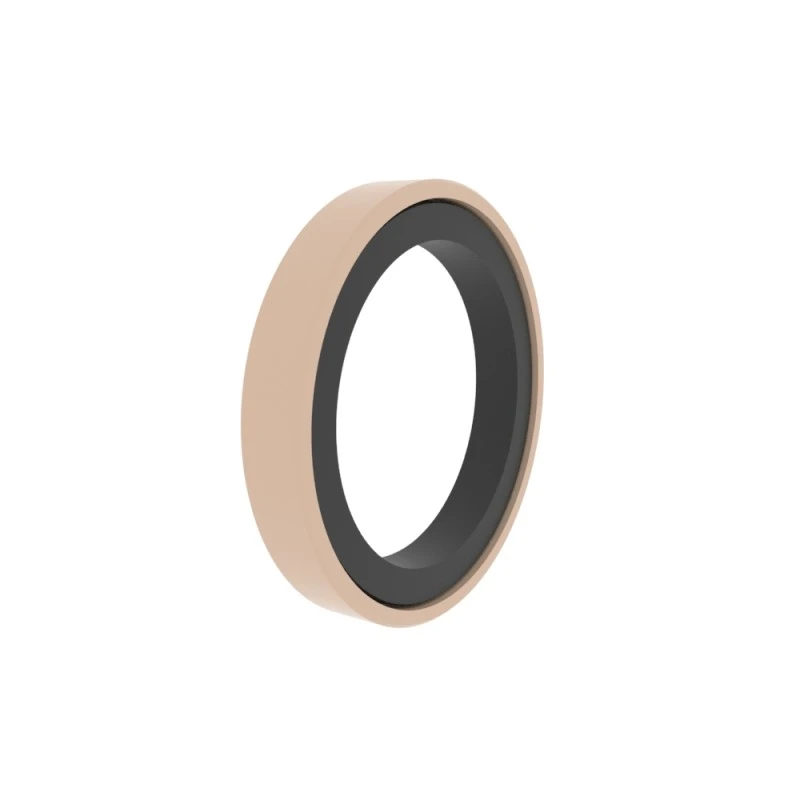

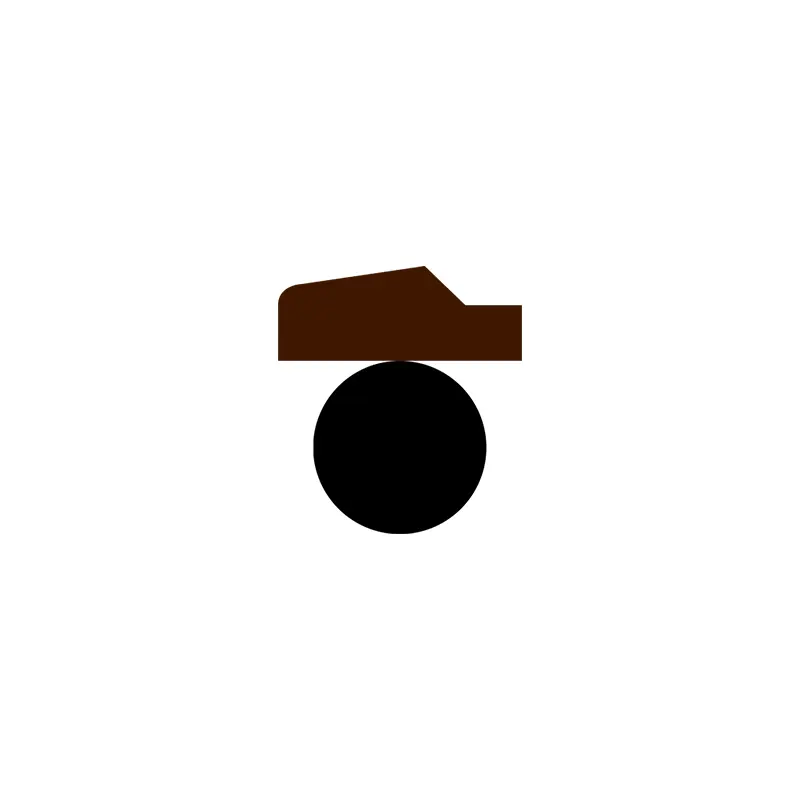

Modell: RCK108
Spårstorlek: 100x84.5x6.3
Material: PTFE3+NBR
TELT TYP: RCK108, RCK125, RCK140, RCK238, RCK138
Huvudapplikation: Standard hydraulcylindrar och mobila hydraulmaskiner
Fördelar: Låg friktion, ingen hydraulisk kryp, hög slitmotstånd, god anti-utträngningsprestanda, god värmeledningsförmåga, stabil inbäddningsspår, brett temperaturintervall.
Material: Tetrafluoroetylen + nitrilgummi eller fluorgummi, ultrahög hårdhet polyuretan + nitrilgummi
|

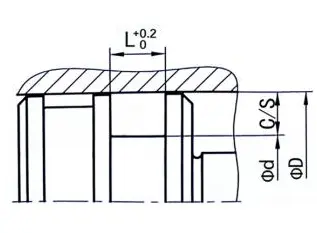

Tätningsspårexempel |
Följande är vanliga spårdimensioner (dammtätningar av alla storlekar inom storleksintervallet kan produceras) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximal extrudering |
|||
|
100 bar |
250bar |
400bar |
|||||||
|
8-14.9 |
ΦD-4,9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
ΦD-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-244.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
ΦD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

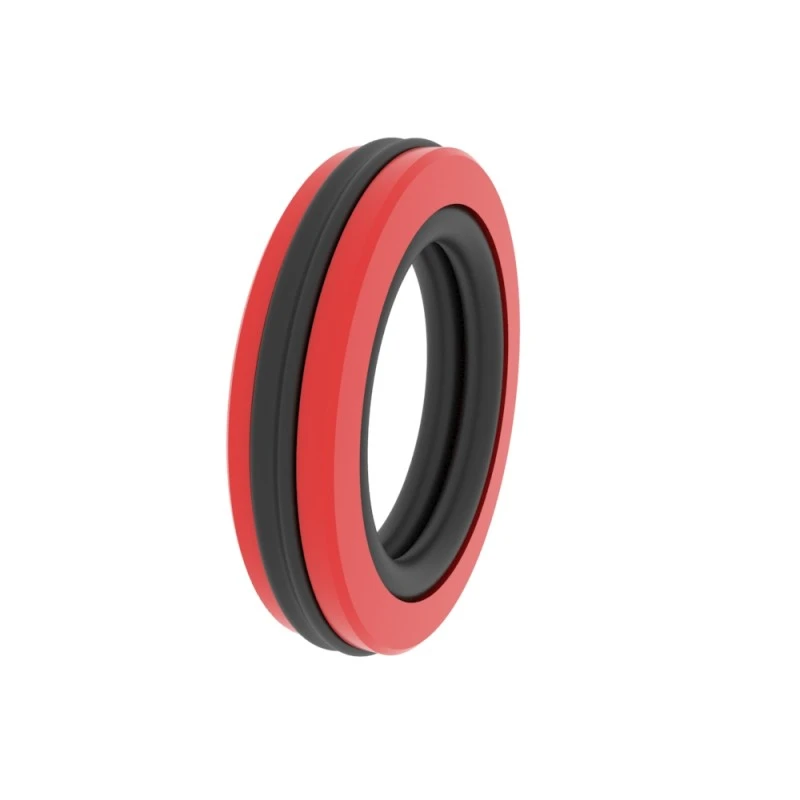

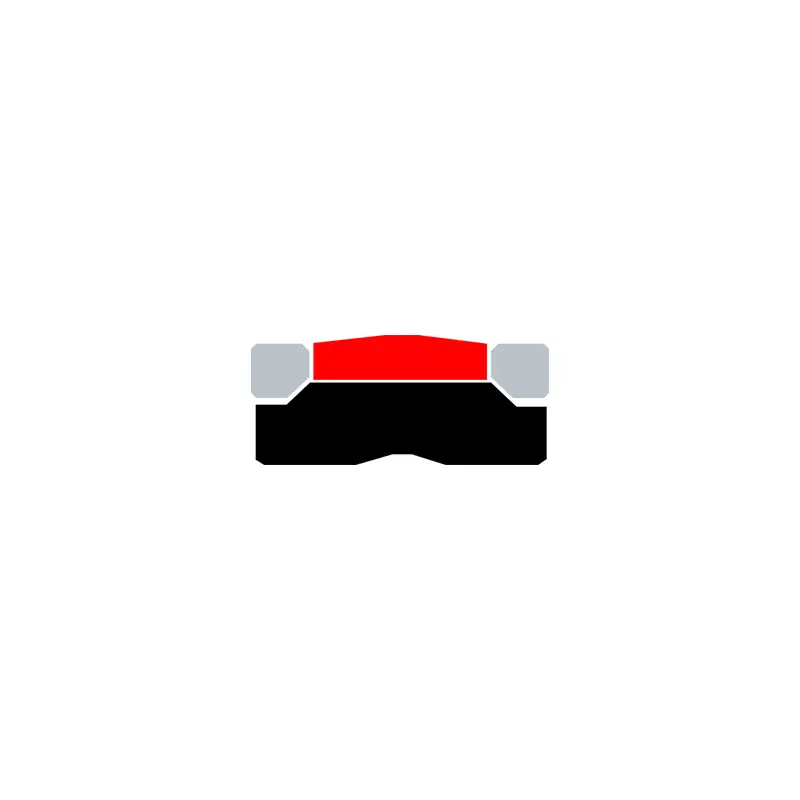

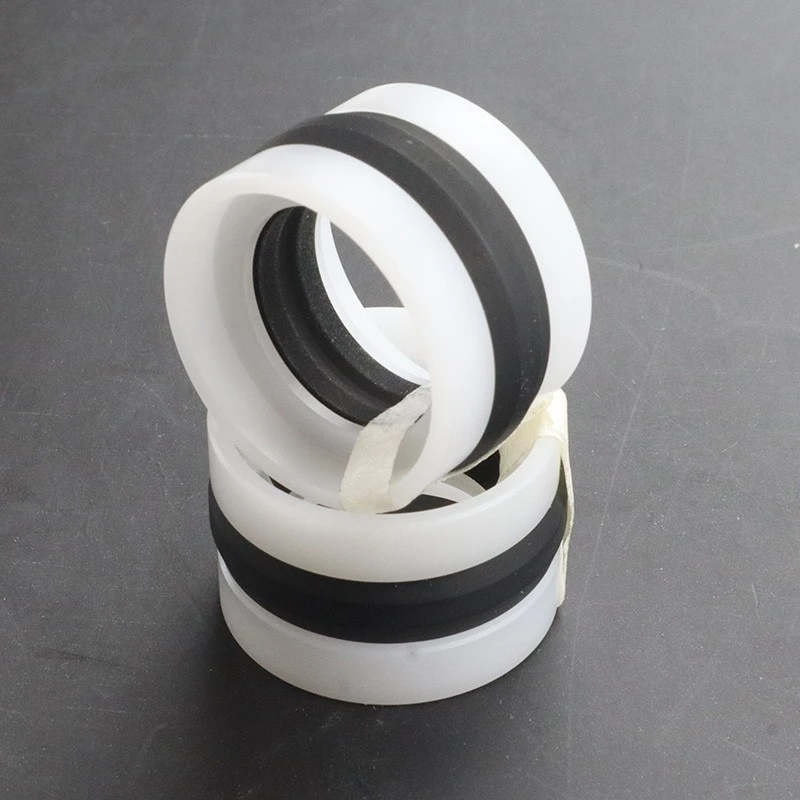

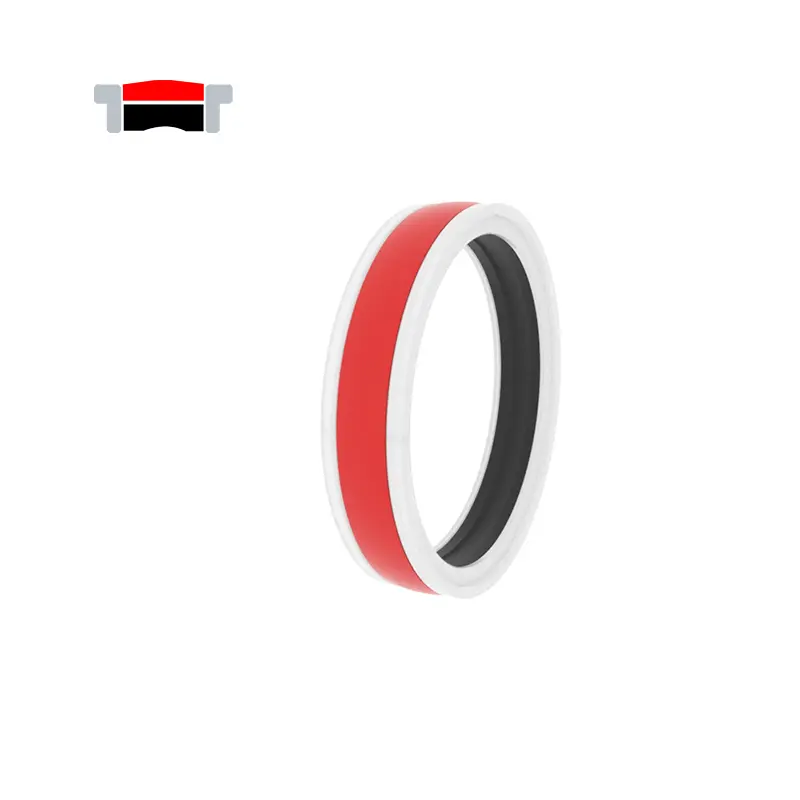

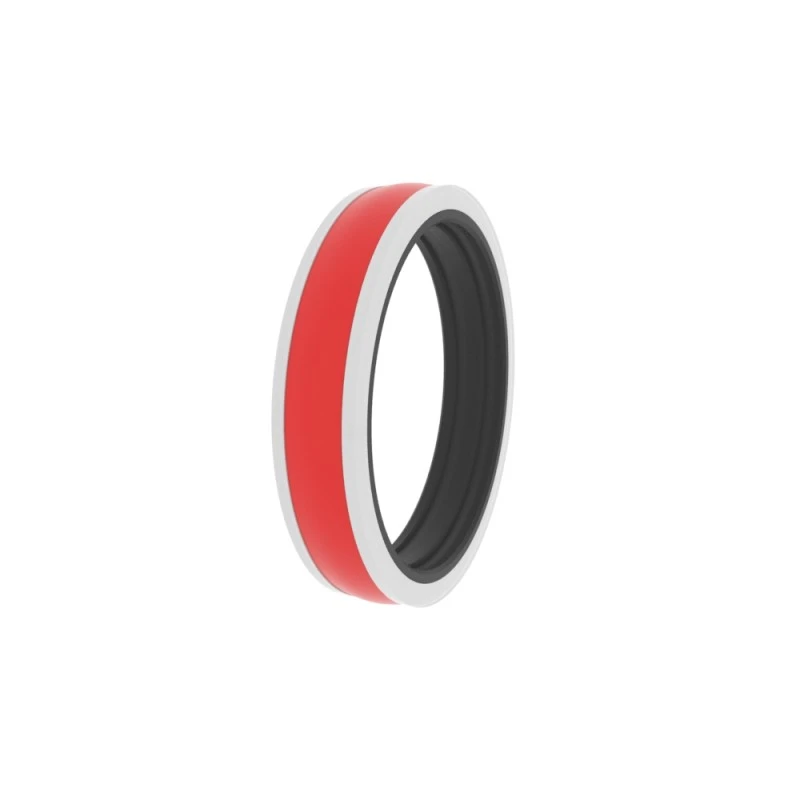

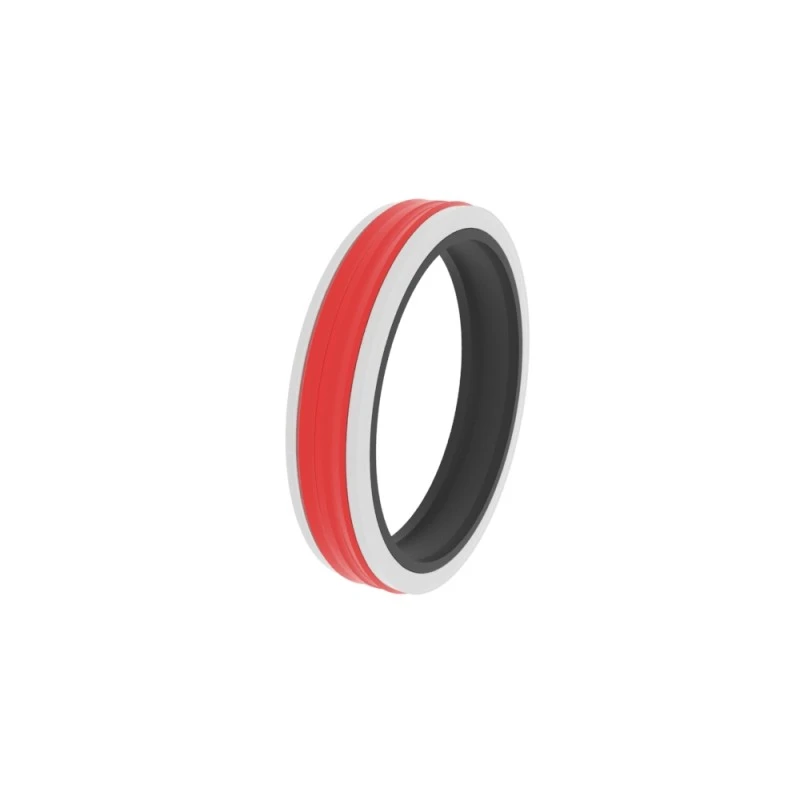

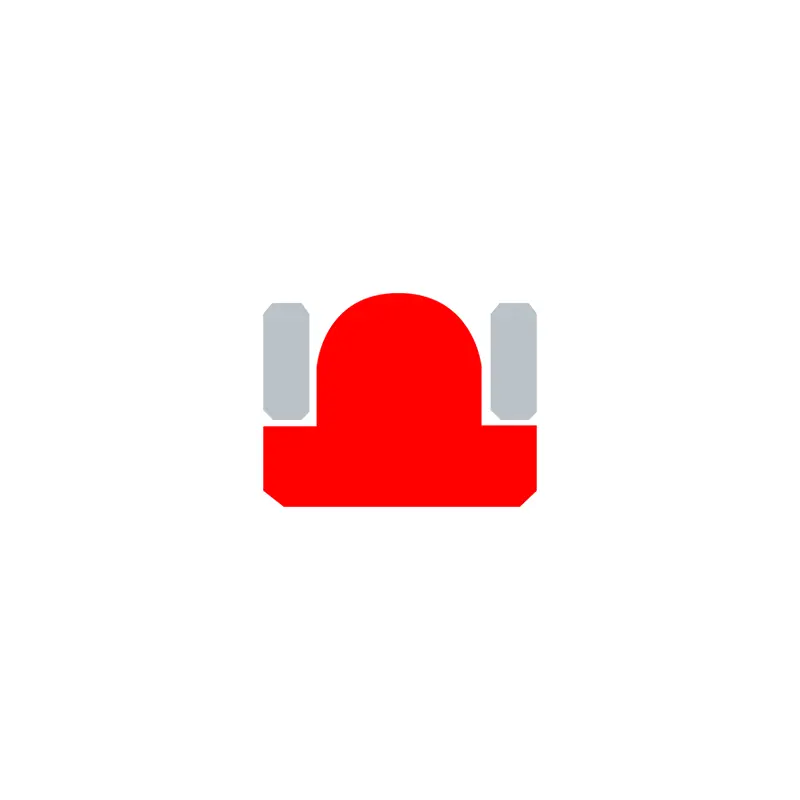

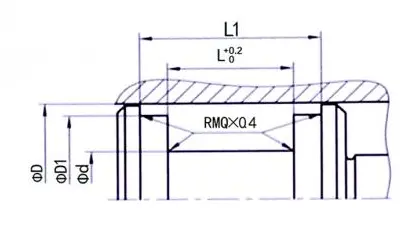

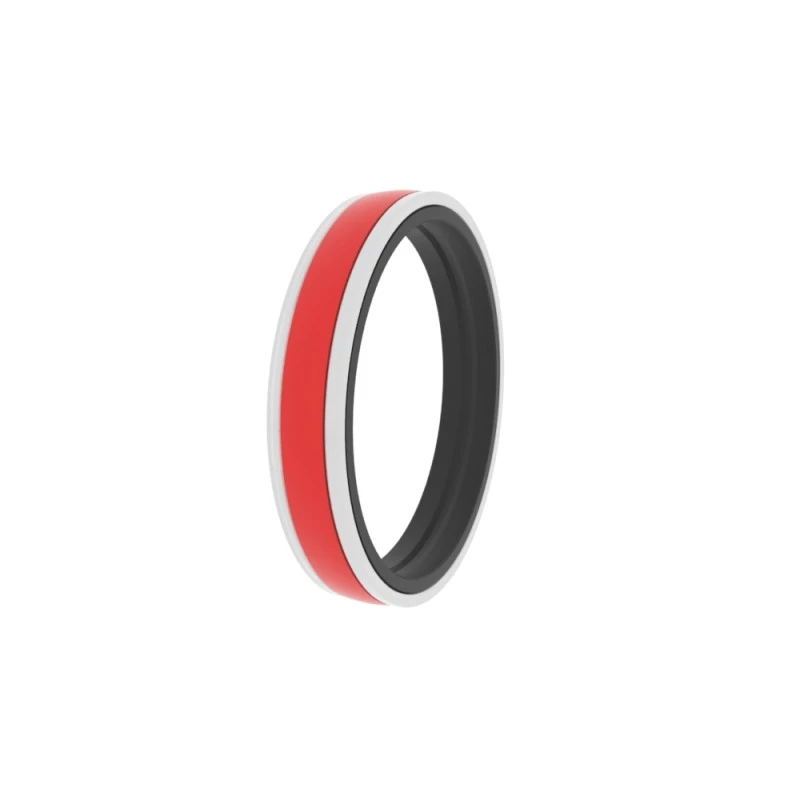

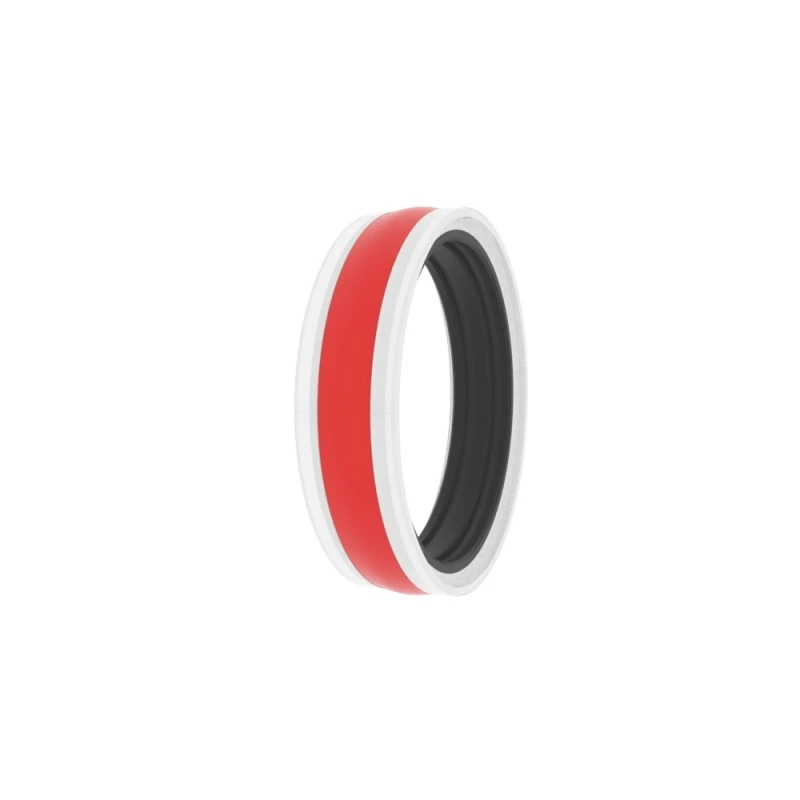

Rck109n
Beställningsstorlek
ΦD ...... Yttre diameter
ΦD ...... inre diameter
Φd1 ...... inre diameter
L ...... Groove bredd
L1 ...... Groove bredd
|
Ytfin |
R tmax (μm) |
RA (μm) |
|
Glidande ytmatchande gummi/polyuretantätningar Glidande ytmatchande PTFE -tätningar |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Spårbotten Spårsida |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstödlängden förhållandet |
50%-95% |
|
|
Tolerans |
|
|
Φd |
H10 |
|
Φd |
H9 |
Beställningsexempel

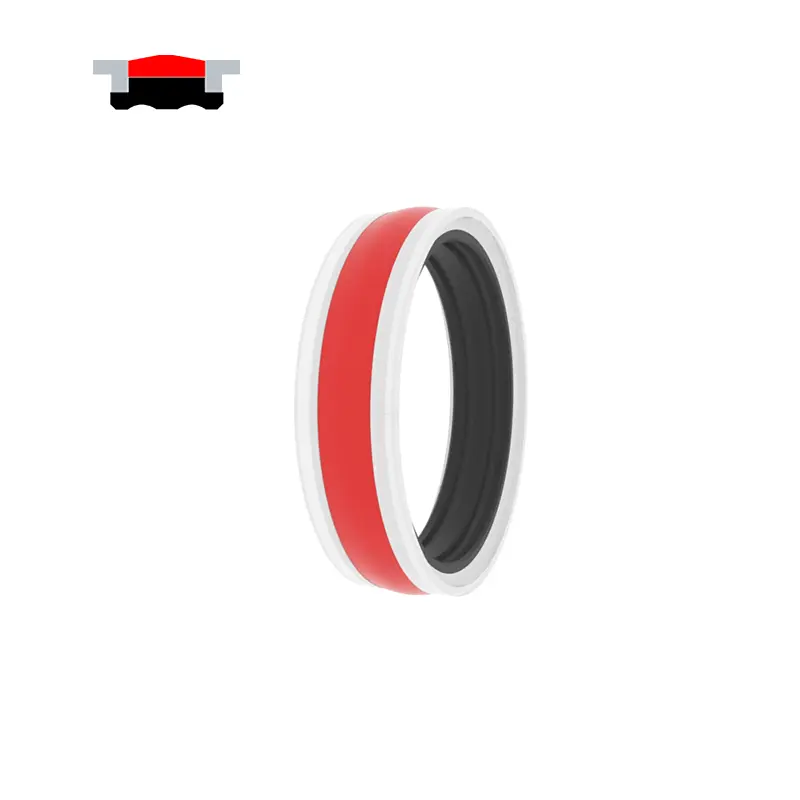

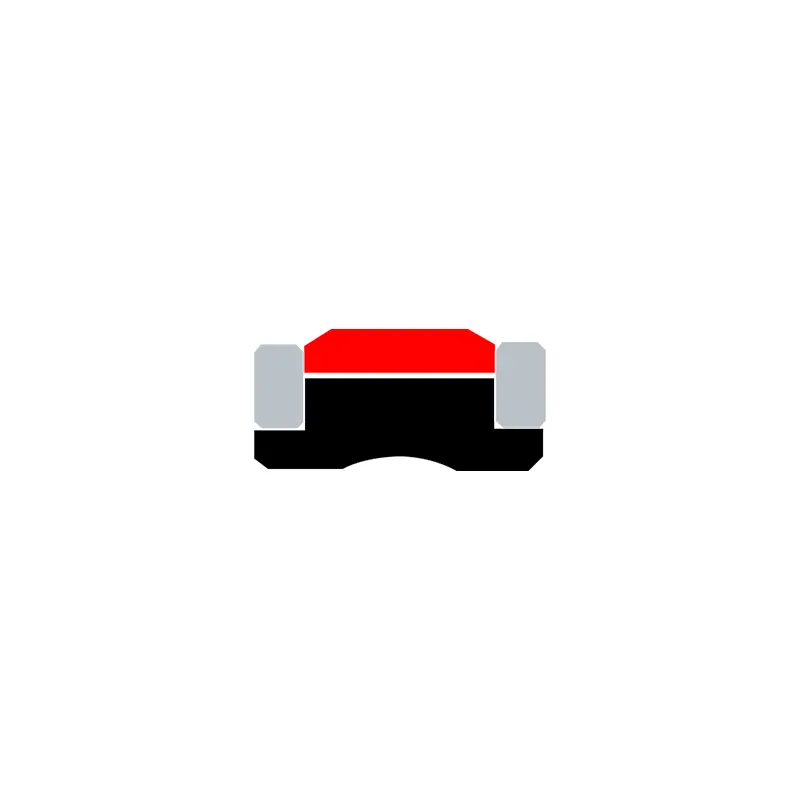

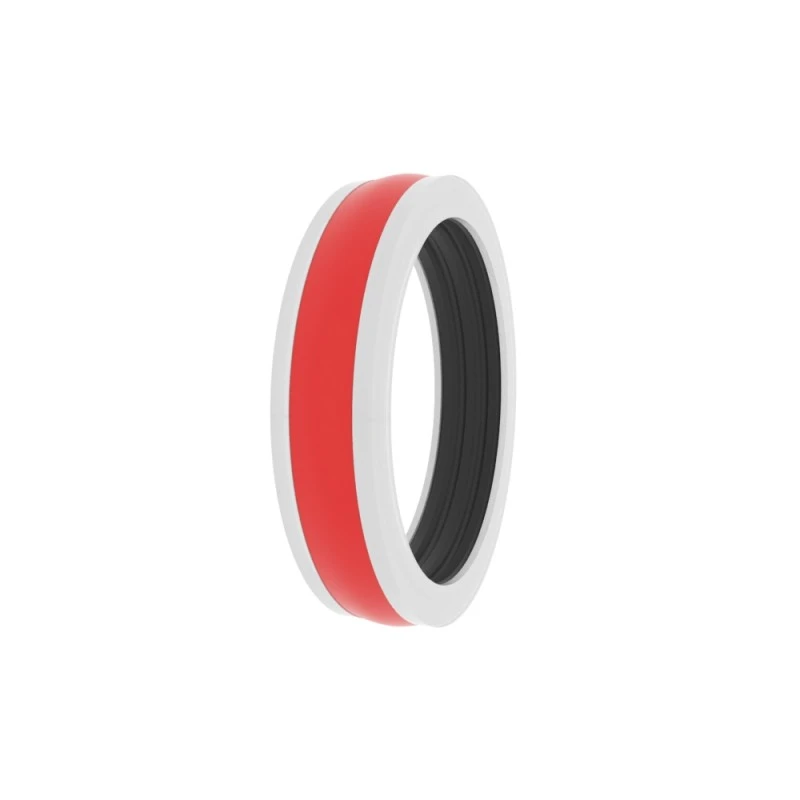

Modell: RCK109N
Spårstorlek: 100x80x95x25/36
Material: RC-PU-H+NBR+POM
Tätningstyp: RCK109, RCK117
Huvudapplikation: Byggnadsmaskiner, jordbruksmaskiner, kranar, standardcylindrar
Fördelar: Utmärkt statisk och dynamisk tätning, inget behov av ytterligare guidringar, anti-utträngningar, anti-distortionstruktur, lämplig för arbetsförhållanden med snabba tryckförändringar.
Material: polyuretan, gummi, polyuretan, tetrafluoroetylen
|

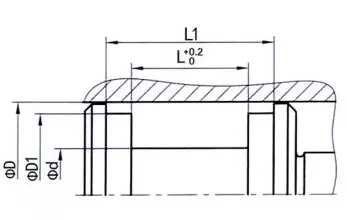

Tätningsspårexempel |
Följande är vanliga spårdimensioner (dammtätningar av alla storlekar inom storleksintervallet kan produceras) |
||||||
|
|
|
Φd |
Φd |
Fd1 |
L |
L1 |
|
|
20-44.9 |
ΦD-10 |
ΦD-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
ΦD-15 |
ΦD-4 |
20 |
28 |
|||
|
80-144.9 |
ΦD-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399.9 |
ΦD-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
ΦD-30 |
ΦD-8 |
36 |
50 |
|||
|
＞ 750 |
ΦD-40 |
ΦD-8 |
40 |
54 |
|||

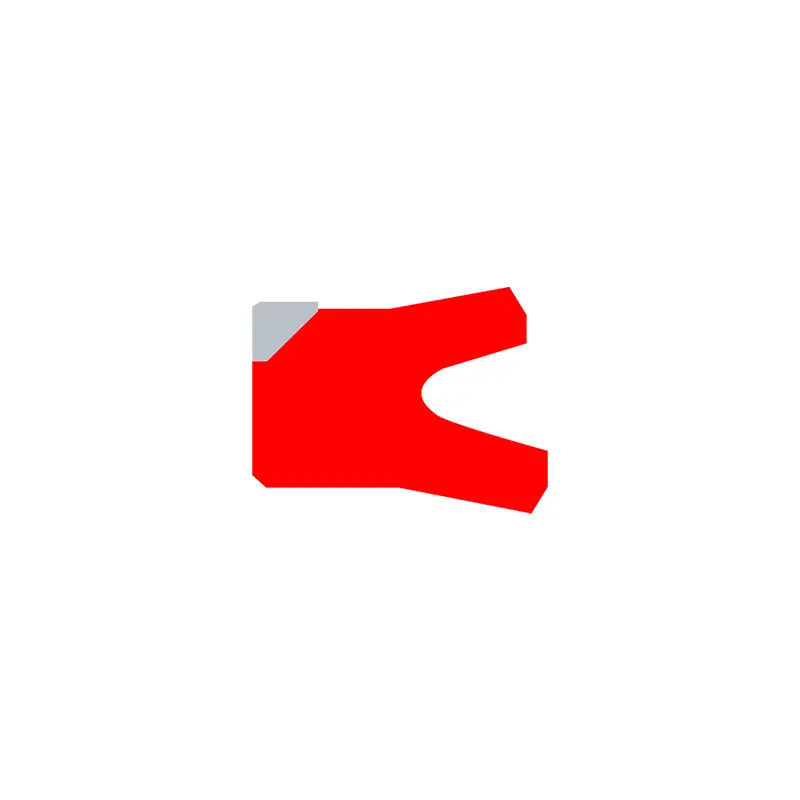

Rck119
Beställningsstorlek
ΦD ...... Yttre diameter
ΦD ...... inre diameter
L ...... Groove bredd
|
Ytfin |
R tmax (μm) |
RA (μm) |
|
Glidande ytmatchande gummi/polyuretantätningar Glidande ytmatchande PTFE -tätningar |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Spårbotten Spårsida |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstödlängden förhållandet |
50%-95% |
|
|
Tolerans |
|
|
Φd |
H10 |
|
Φd |
H9 |
Beställningsexempel
Modell: RCK119
Spårstorlek: 100x90.6x7.1
Material: PTFE4 + V
Tätningstyp: RCK119
Huvudapplikation: Kemisk industri, snabba cylindrar och positioneringsmaskiner, livsmedelsindustri, läkemedelsindustri, ackumulatorer.
Fördelar: resistenta mot höga temperaturer och olika kemiska medier, låg friktionskoefficient, ingen krypning, goda torra friktionsegenskaper, låga statiska och dynamiska friktionsvärden.
Material: Ptfe+bladfjäder
|

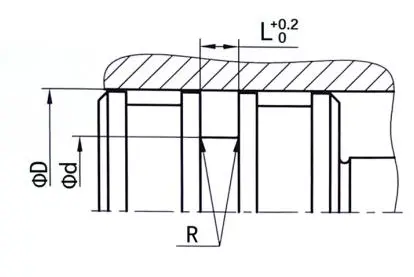

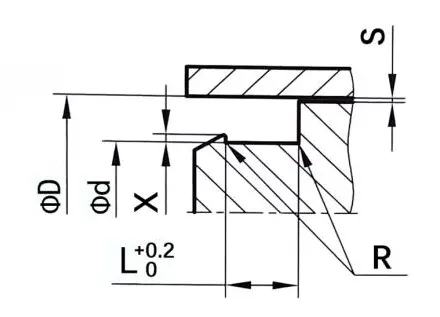

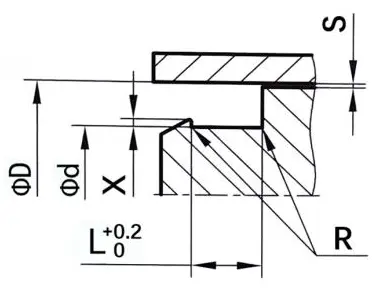

Tätningsspårexempel |
Följande är vanliga spårdimensioner (dammtätningar av alla storlekar inom storleksintervallet kan produceras) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maximal extrudering Gap S |
|||
|
100 bar |
250bar |
400bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-119.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
