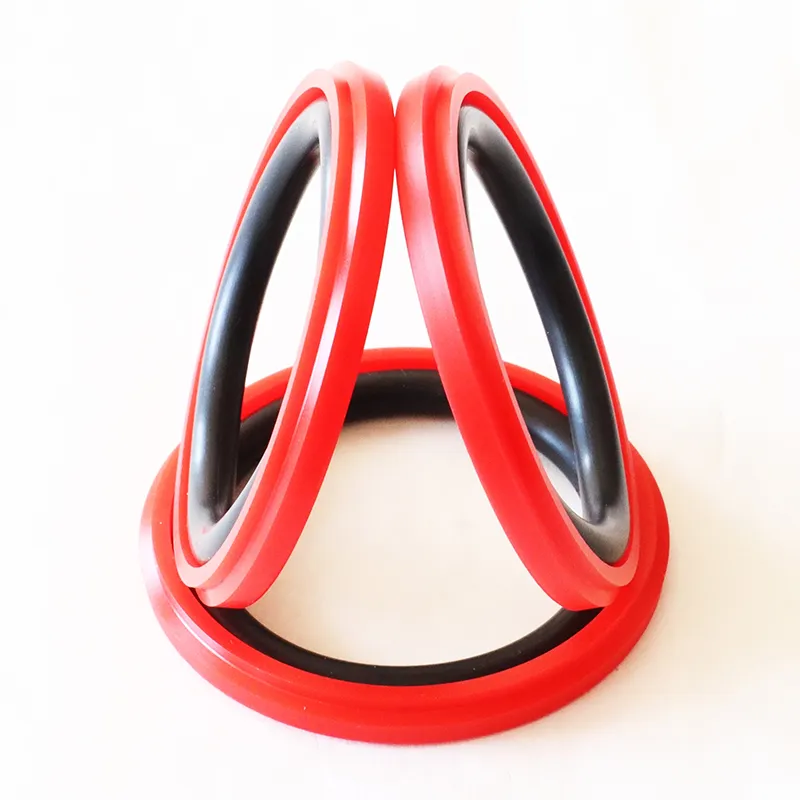

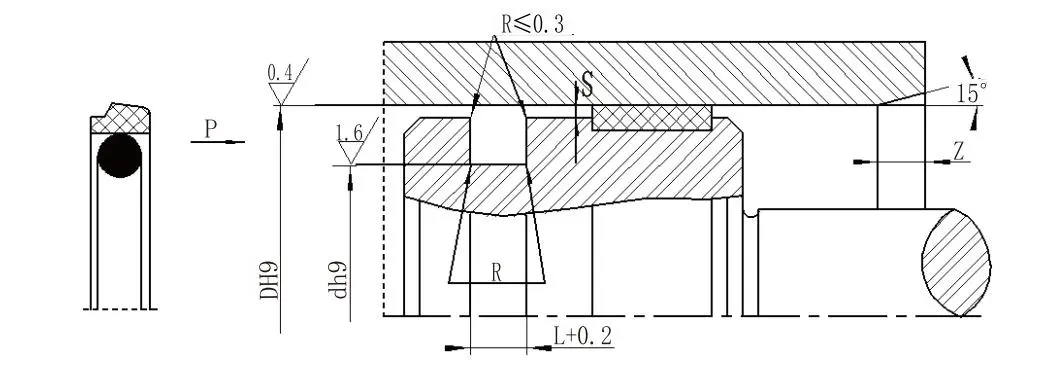

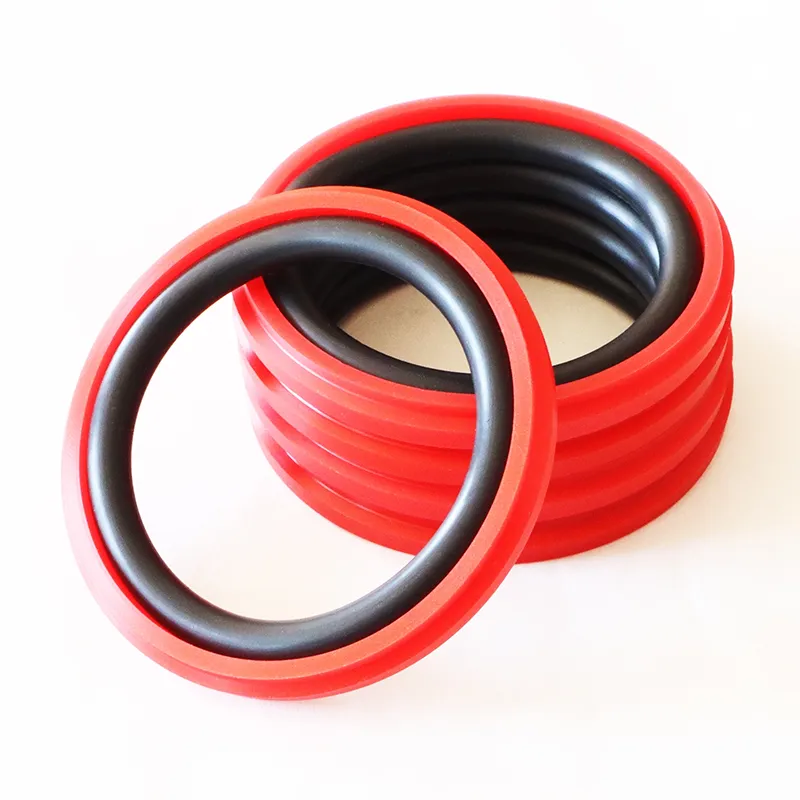

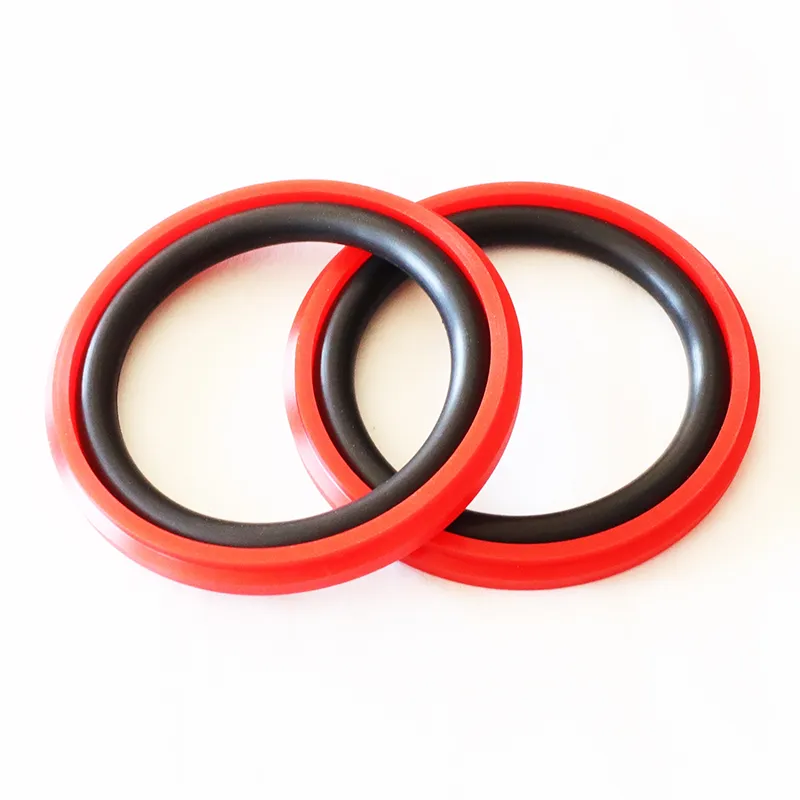

Den fram- och återgående kolvens stegtätning består av en PTFE-fylld stegrad tätningsring och en O-ring, lämplig för enkelriktad trycktätning i fram- och återgående hydrauliska applikationer. O-ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Den används vanligtvis tillsammans med en styrring. För cylinderdiametrar mindre än 30 mm, bör en delad (öppen) spårkonstruktion användas.
1. Låg friktion, lågt startmotstånd, mjuk rörelse, lika dynamisk och statisk friktion, och ingen krypning;
2. Mycket stabilt tryck under tryck och svåra förhållanden;
3. Lång livslängd, lämplig för oljefri smörjning;
4. Lämplig för tätning av lågviskösa medier som vatten.
|
Tryck Mpa |
Temperatur ℃ |
Hastighet m/s |
Medium |
|
≤60 |
-35~+100 (O-ring NBR) |
≤6 |
Mineralbaserad hydraulolja, flamskyddsvätska (HFA/HFB), vatten m.m. |
|
-20~+200 (O-ring FKM) |
1. Tillgängliga O-ringsmaterial: R01 Nitril-butadiengummi (NBR), R02 Fluorgummi (FKM), etc.
2. Tätningsringmaterial: Standardmaterial: PTFE3; andra tillgängliga material inkluderar PTFE2, PTFE4 och PU.
Beställningsmodell: RC61-40x29x4.2-PTFE3-R01; Beställningsmodell: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Glyd Ring; RC61-B - Håltätning; DxdxL - Materialkod
