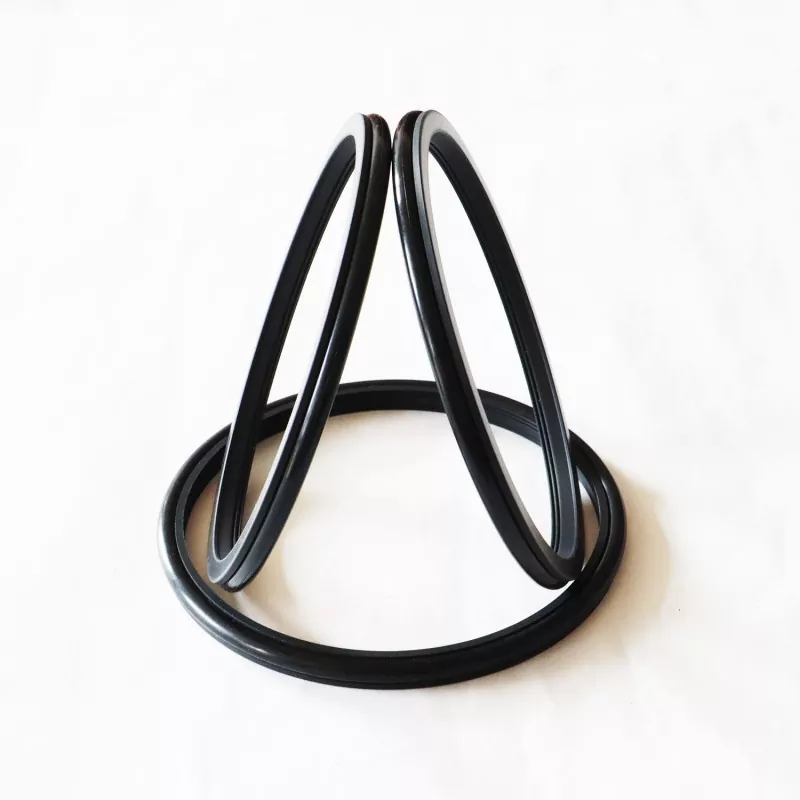

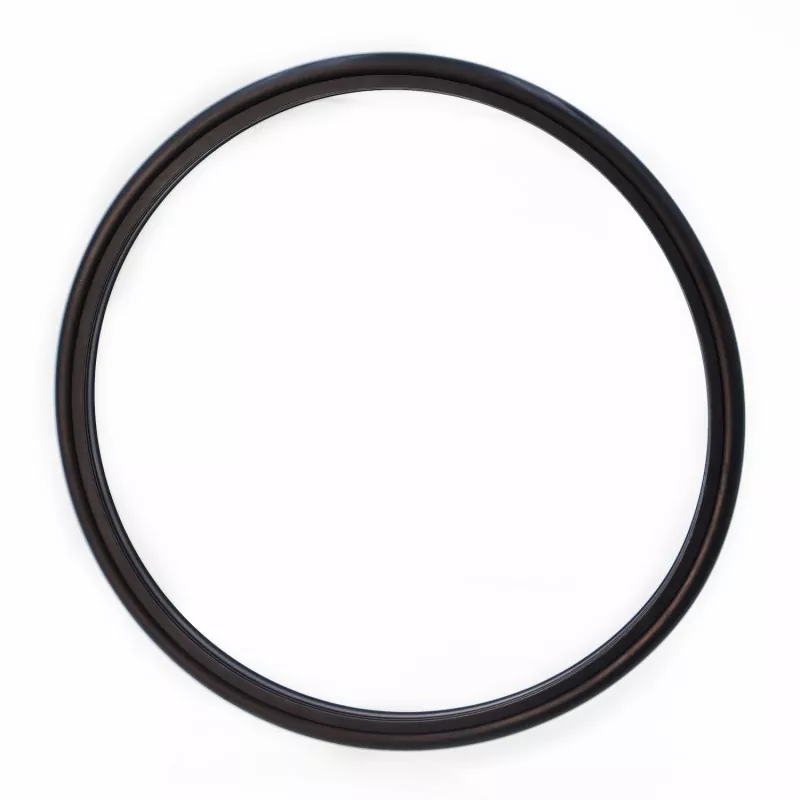

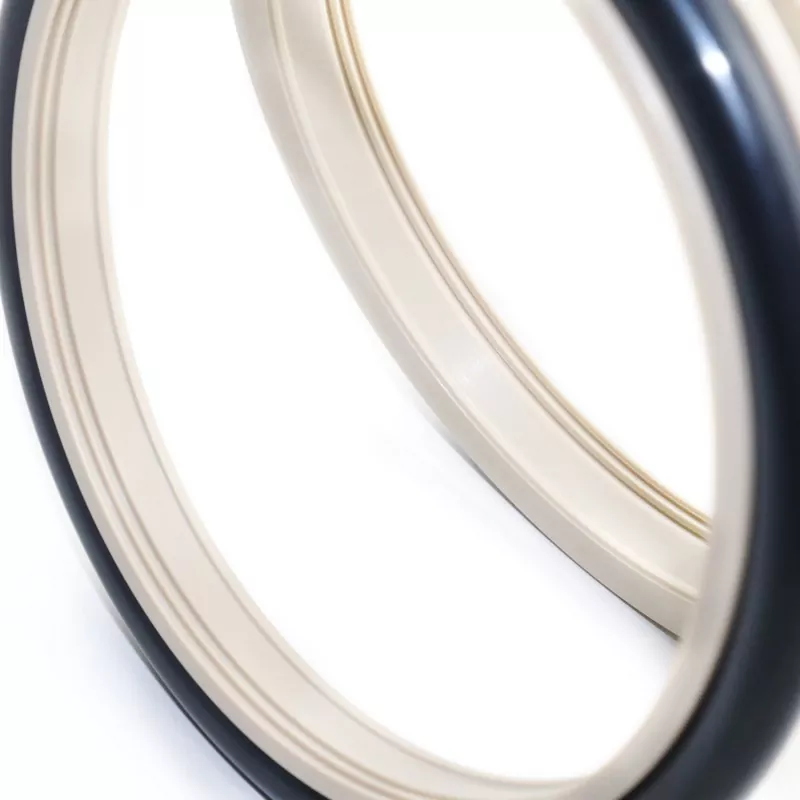

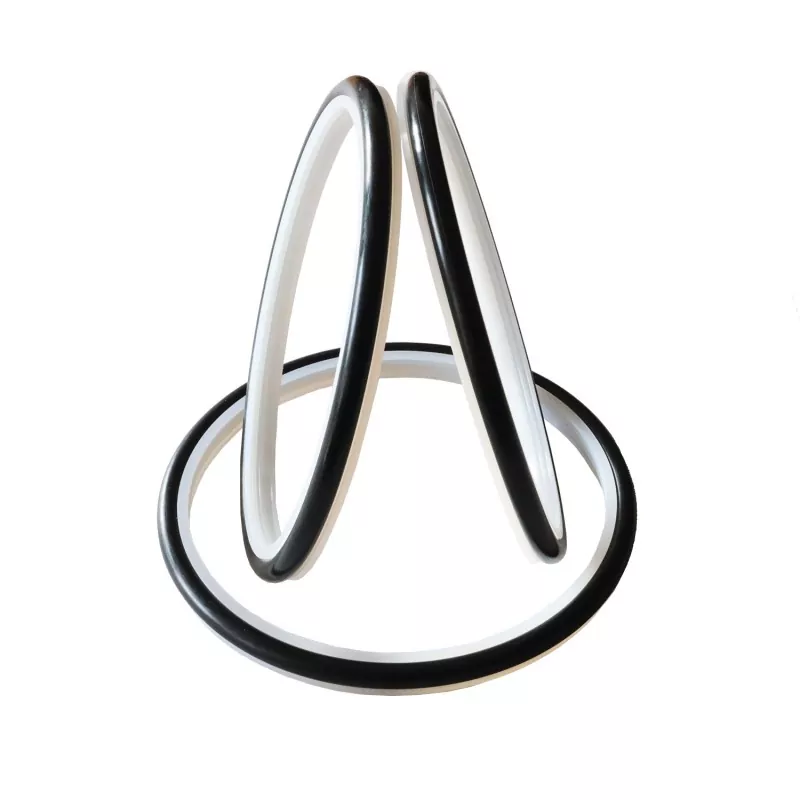

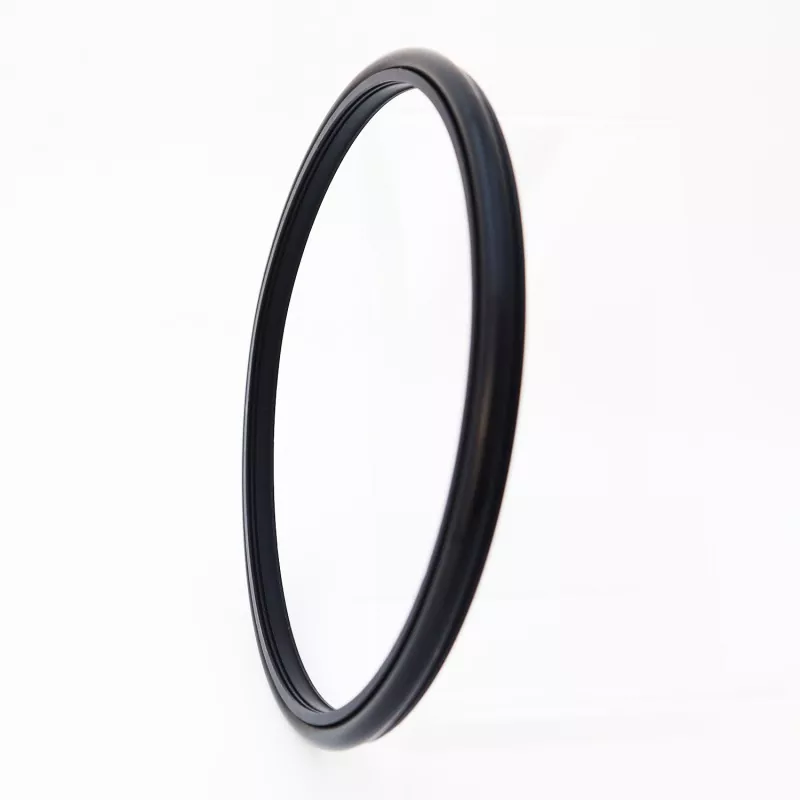

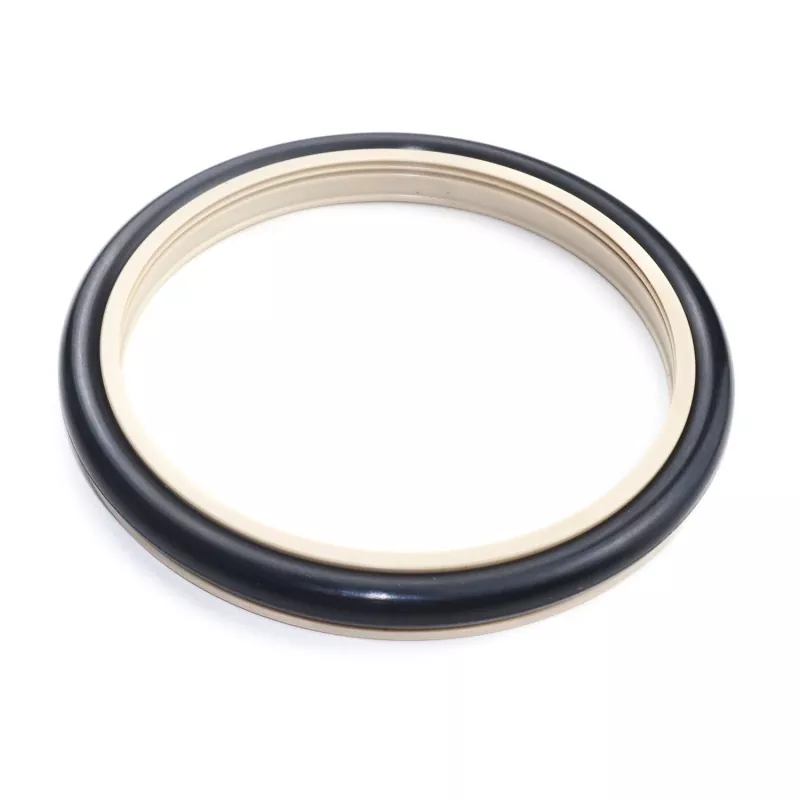

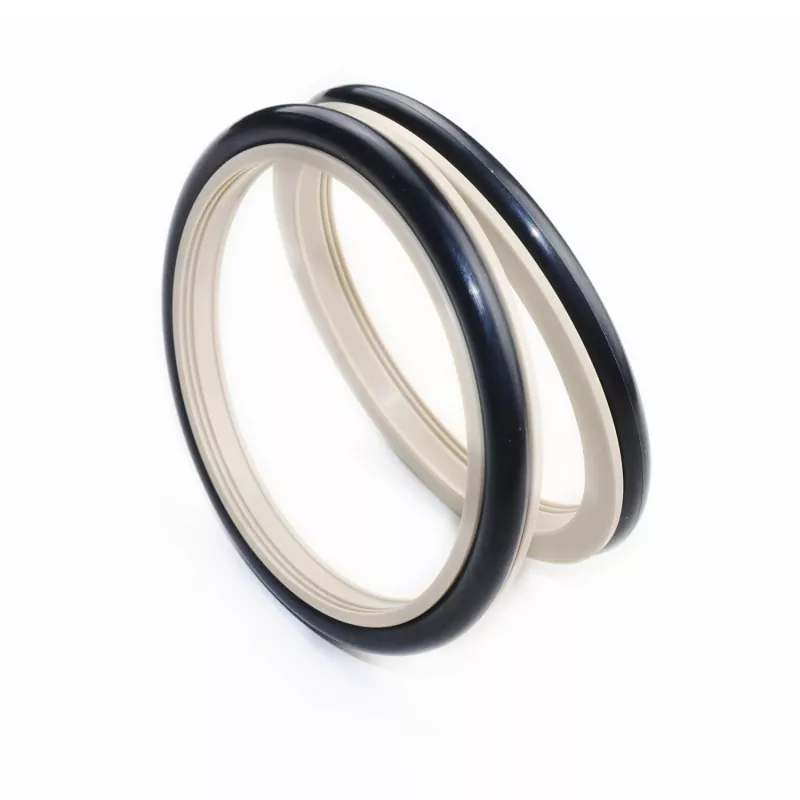

Den förstärkta tandade komposittätningen (cementslamstätning) för kolvstänger (axlar) består av en specialdesignad tandad tätningsring av högpresterande teknisk plast och en O-ring av gummi; den är lämplig för enkelriktad tätning i hydrauliska fram- och återgående och roterande applikationer. Den används främst i kolvpumpar, slampumpar, skruvborrverktyg, borriggar, oljeprospekteringsutrustning, betongblandningsanläggningar och mer.
Nyckelfunktioner inkluderar lång livslängd, låg friktion, utmärkt tätningsprestanda, kompakt design och enkel installation, användning och underhåll. Den optimerade utformningen av tätningsläppens profil och tjocklek säkerställer effektiv tätning även när den utsätts för hårda medier som cementslam.
Vid användning med lerliknande media rekommenderas det att injicera smörjfett mellan de två (eller flera) tätningsstegen.
Gränsvärden bör inte förekomma samtidigt.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Medium |
|
|
Fram- och återgående rörelse |
Roterande rörelse |
|||
|
≤100 |
-35 till +100 (med NBR O-ring) |
≤6 |
≤2 |
Vatten, lera, råolja, hydraulolja, emulsion |
|
-20 till +200 (med FKM O-ring) |
||||
1. Kompatibla O-ringmaterial inkluderar: R01 nitrilgummi (NBR), R02 fluorgummi (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE4; andra tillgängliga material inkluderar PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Beställningsmodell: RC2061-80*91.7*7.6-PTFE4-R01 (Modell - Axeldiameter * Spårdiameter * Spårbredd - Materialkod)
Storlekar inom det angivna parameterintervallet är tillgängliga.
|

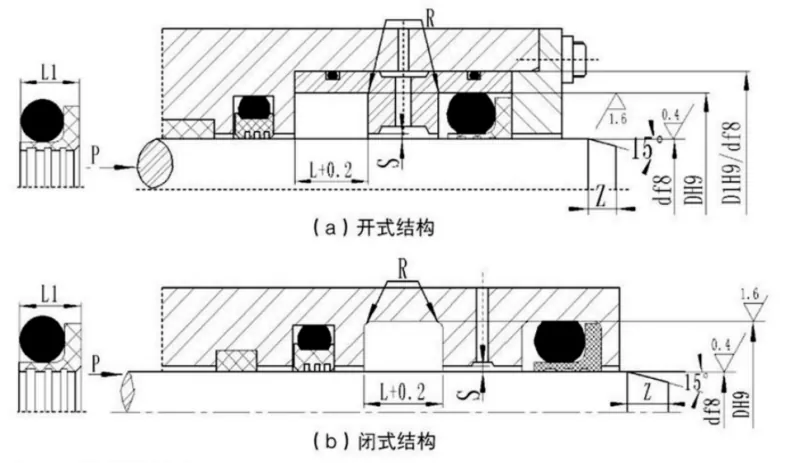

Axeldiameterintervall Standardtyp d f8 RC2061 |
Axeldiameterintervall Kraftig d f8 RC2061-Z |
Spårdiameter D H9 |
Spårbredd L+0,2 |
Tätningsbredd L1 |
Hörnradie Rmax |
Radiellt spel Smax |
Avfasning Zmin |
O-ringens tvärsnittsdiameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Obs: 1. För axeldiametrar ≤30 mm rekommenderas en öppen spårkonstruktion.
2. För roterande tätningsapplikationer bör den roterande axelns ythårdhet vara HRC ≥58.
3. För tryck som överstiger 30 MPa rekommenderas en H8/f8-passning för extruderingsgapet.
