Installationsstruktur och krav
1. Axelmaterial: Vanligtvis används kolstål och rostfritt stål. För höga hastigheter appliceras kromplätering på ytan, HRC40-45.
2. Design av roterande axel och spår: Skaftytan ska vara slät och gradfri. Spiralbearbetningsmärken kan skapa en pumpeffekt, vilket leder till läckage. Det rekommenderas att monteringsområdet för oljetätningen slipas till en ytjämnhet på Ra0,1-0,5µm, och blir jämnare med ökande hastighet. För att underlätta installation och demontering måste axeln och spåren utformas med avfasningar eller rundade kanter Se figur 1 och 2.
|
Tätningshöjd b |
b1(0,85xb) mm |
b2(b+0,3) mm |
r max. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
Figur 1. Utformning av spårfas
|
d |
d3 |
R |
|
<10 |
d-1,5 |
2 |
|
10~20 |
d-2,0 |
2 |
|
20~30 |
d-2,5 |
3 |
|
30~40 |
d-3,0 |
3 |
|
40~50 |
d-3,5 |
4 |
|
50~70 |
d-4,0 |
4 |
|
70~95 |
d-4,5 |
5 |
|
95~130 |
d-5,5 |
6 |
|
130~240 |
d-7,0 |
8 |
|
240~500 |
d-11,0 |
12 |
|
500~800 |
d-14,0 |
14 |
|
800~1250 |
d-18,0 |
16 |

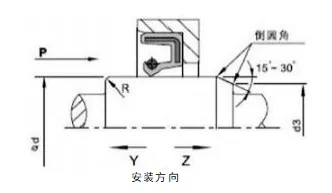

Figur 2 Fasdesign av den roterande axeln
Faktorer som påverkar prestandan hos roterande axelläpptätningar

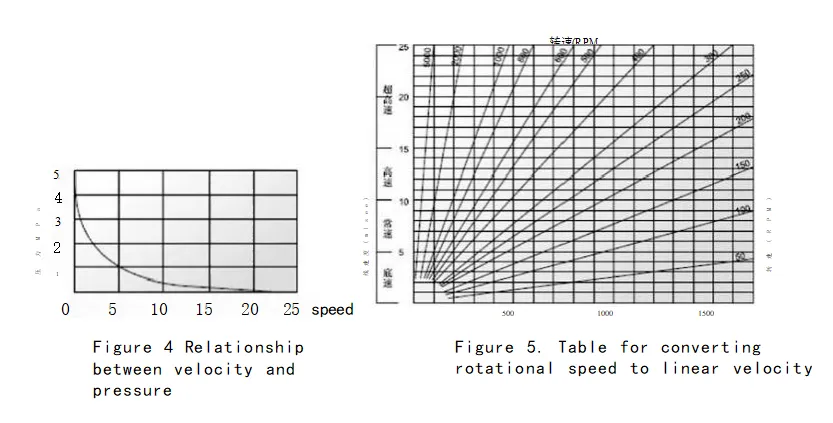

Det finns dussintals faktorer som påverkar tätningseffekten. Förutom själva oljetätningen, såsom dess material och struktur, påverkar andra faktorer som medium, temperatur, tryck, smörjning, hastighet och ytjämnhet direkt tätningseffekten, och dessa faktorer samverkar ofta med varandra. Följande tabeller är endast för användarens referens.

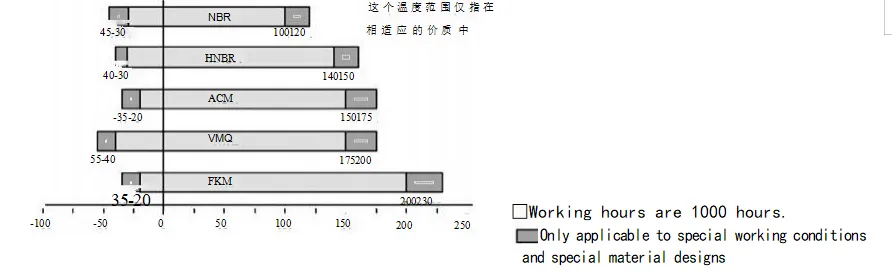

Figur 3. Temperaturens inverkan på oljetätningen
Installation: Noggrann installation är en förutsättning för att oljetätningar ska fungera korrekt.
|
Installationsschema (hålrumsinstallation) |
||
|
Korrekt installationsmetod |
Tillämpliga arbetsvillkor |
Felaktig installationsmetod |
|
|
Denna metod är endast tillämpbar när oljetätningens ändyta och kavitetens ändyta är jämna. När pressutrustningen arbetar snabbt måste oljetätningen vara korrekt placerad; annars kan felinställning uppstå. |
|
|
|
Denna design är lämplig för situationer där oljetätningens ändyta är lägre än kavitetens ändyta. Även med snabb pressning kan oljetätningen fortfarande placeras väl. Denna typ av fixtur saknar dock radiell positionering, därför måste den axiella vinkelrätheten hos pressanordningens plana platta och tryckaxel uppnå en viss precision. |
|
|
|
Denna metod är lämplig för situationer där oljetätningens ändyta är lägre än kavitetens ändyta. När du snabbt trycker in utrustningen är det avgörande att se till att oljetätningen är korrekt placerad; annars kan felinställning uppstå. |
 |
|
|
Denna metod är endast lämplig för underhåll eller enkla installationsförhållanden där tryckbärande utrustning inte är tillgänglig. Eftersom absolut enhetlig pressning inte kan uppnås under installationen är olika installationsproblem oundvikliga. Den är i första hand utformad för att förhindra radiell snedställning under installationen, vilket kan deformera oljetätningen, eller för att förhindra skador på gummit i oljetätningens passande del (yttre cirkel) på grund av pauser under installationen. Därför rekommenderas denna installationsmetod i allmänhet inte. |
|

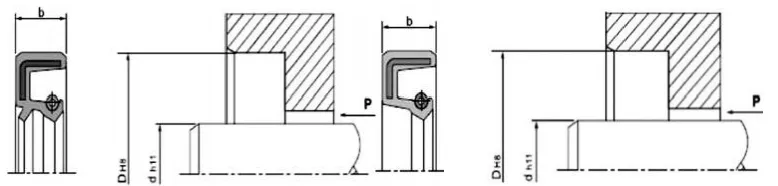

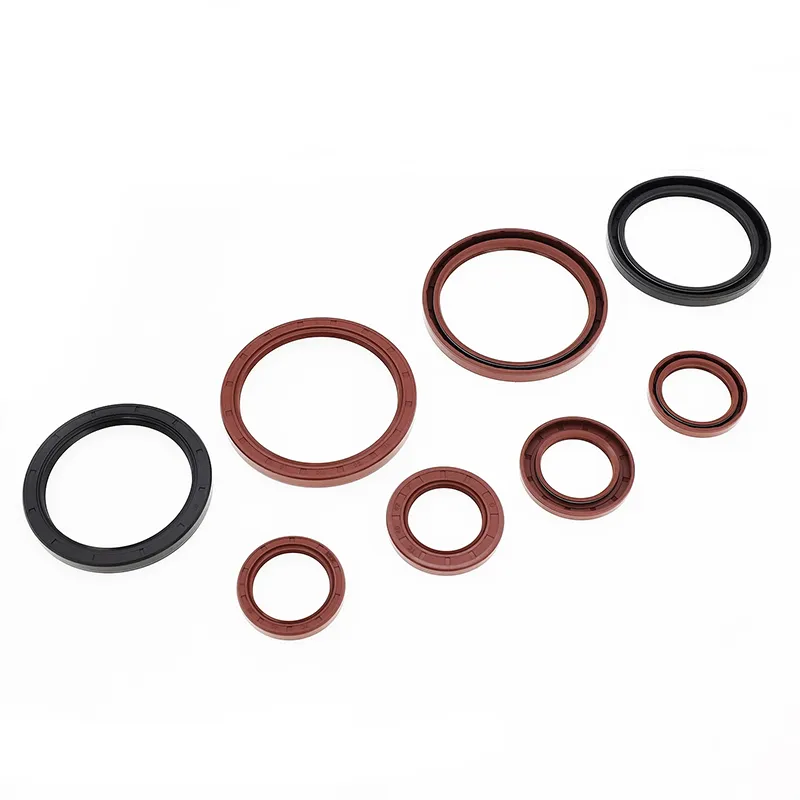

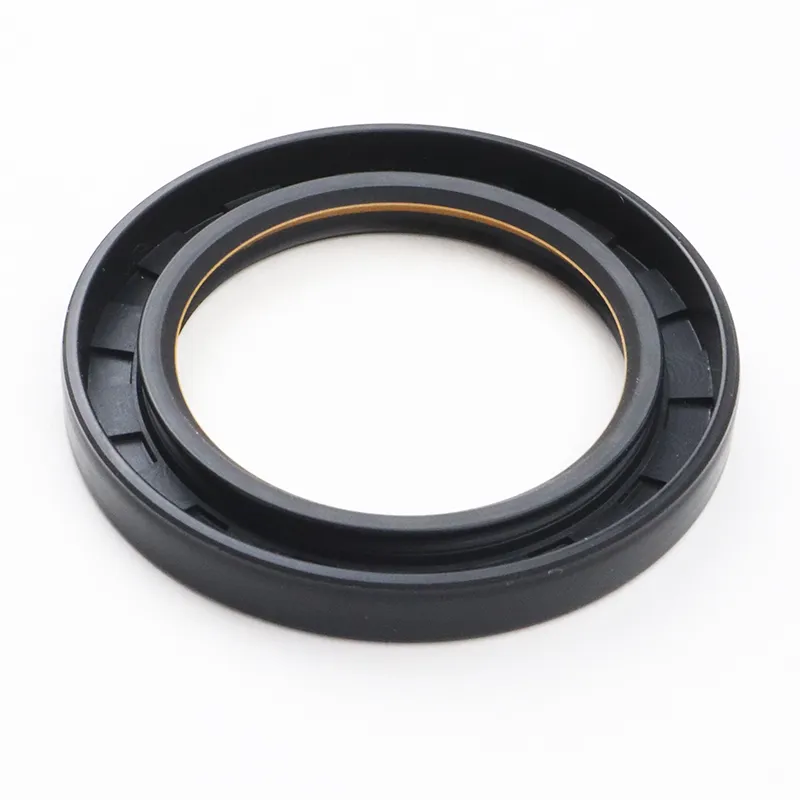

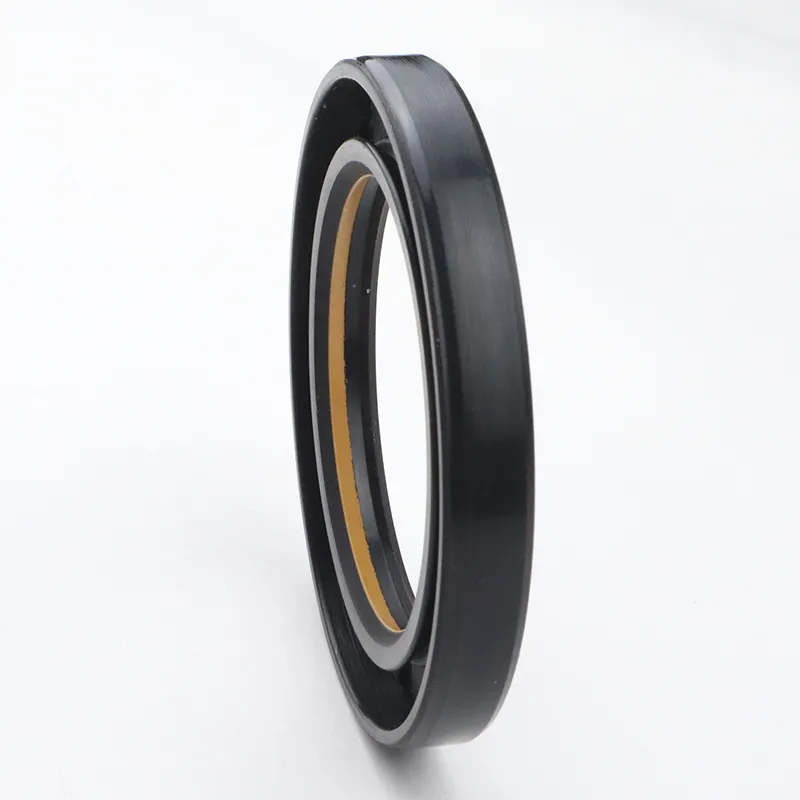

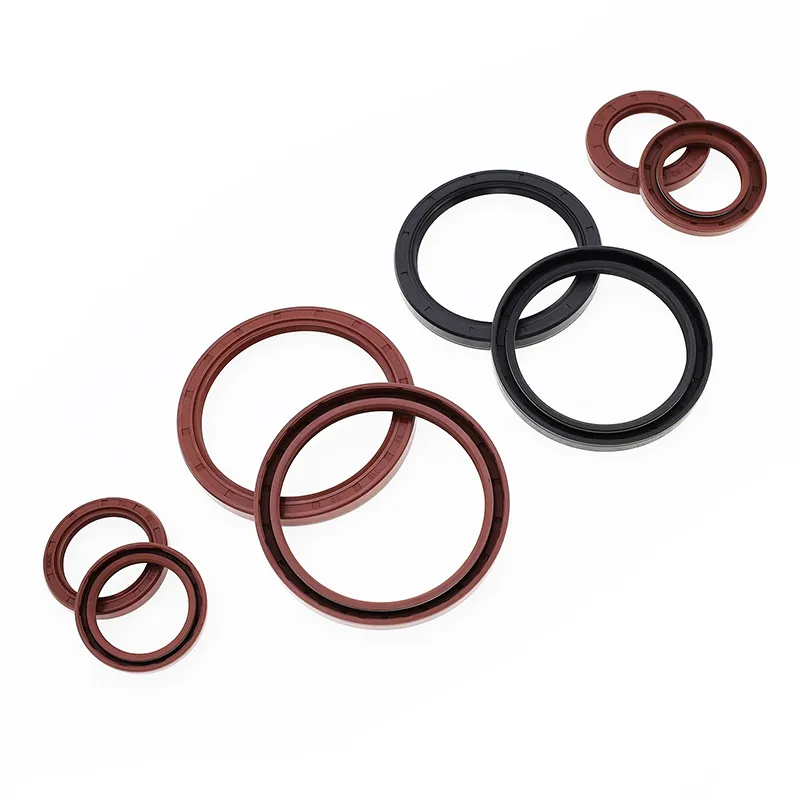

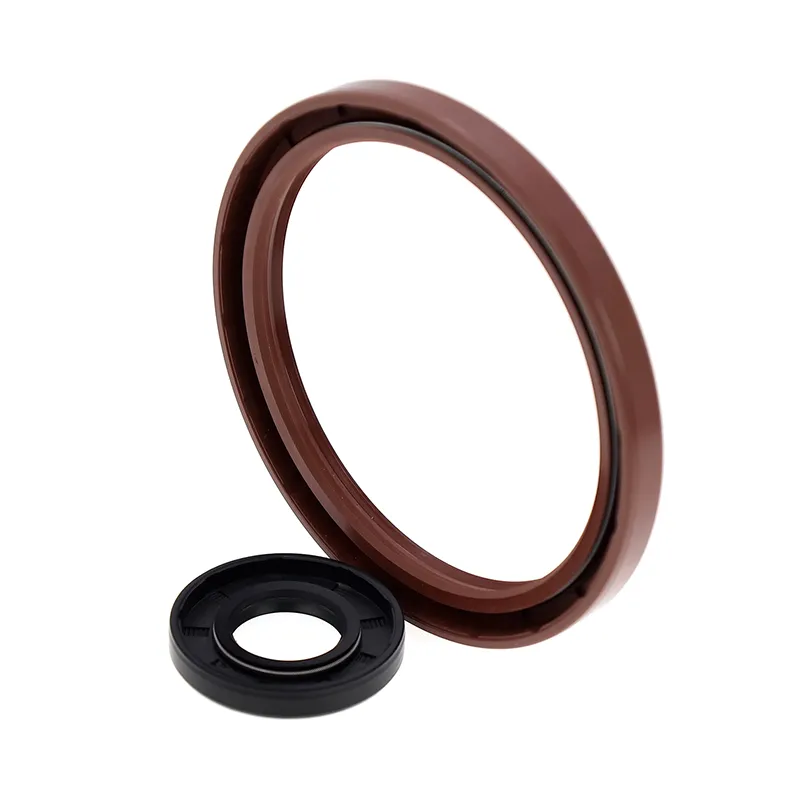

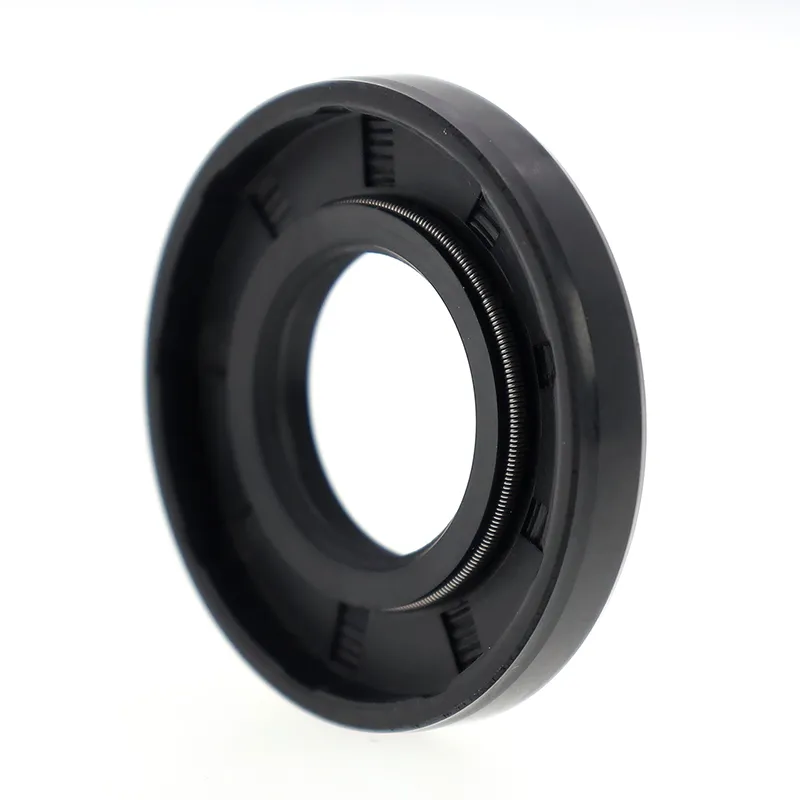

TC/SC/TB/SB oljetätningar

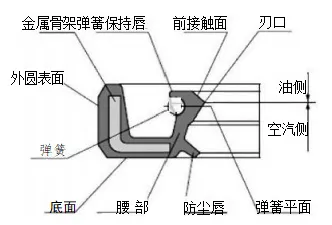

Båda består av en metallram, en fjäder och en gummikropp. Metallramen ger stöd och fjädern applicerar radiell kraft på tätningsläppen. Både TC- och TB-modellerna har en dammsäker hjälpläpp, lämplig för applikationer där den ena sidan innehåller tätningsmediet och den andra sidan innehåller damm. TB/SB-modeller har en yttre cirkel i metall, vilket gör oljetätningen säkrare och mer exakt i hålrummet. Emellertid är tätningsförmågan hos den yttre cirkeln begränsad för lågviskösa och gasformiga medier; därför rekommenderas att applicera tätningsmedel på den yttre cirkeln under installation och användning.
|
Tvärsnittsform |
Modell |
Ansökan |
Tryck |
Temperatur |
Hastighet |
Medium |
Material |
|
|
TC |
Tätande, dammtät |
0,03 MPa |
-30~+160 |
20m/s |
Smörjolja och fett |
NBR/FKM + Kolstål |
|
|
SC |
Tätning |
|||||
|
|
TB |
Tätande, dammtät |
-30~+100 |
25m/s |
Vatten, smörjolja, fett |
NBR + kolstål |
|
|
|
SB |
Tätning |
Beställningsmodell TC-d*D*b
|
Specifikation |
Specifikation |
Specifikation |
Specifikation |
Specifikation |
Specifikation |
Specifikation |
|
TC-6*17*3,5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12,7*22,22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12,7*25,4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12,7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12,7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
