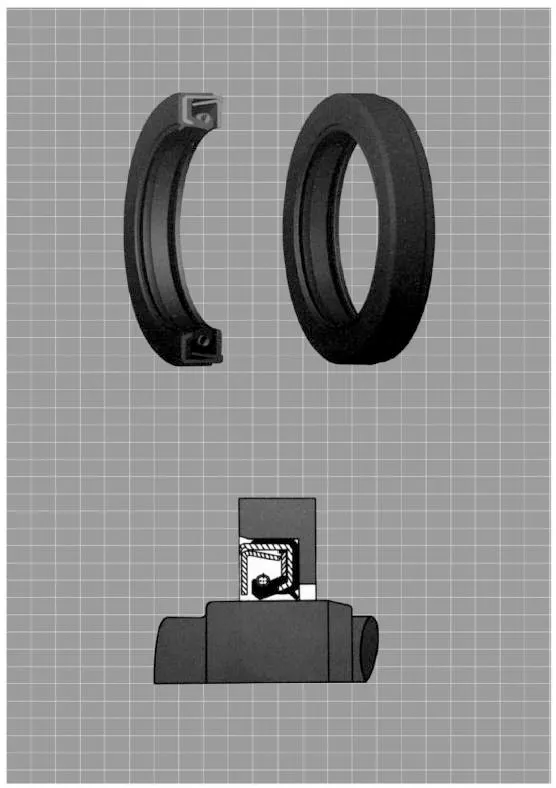

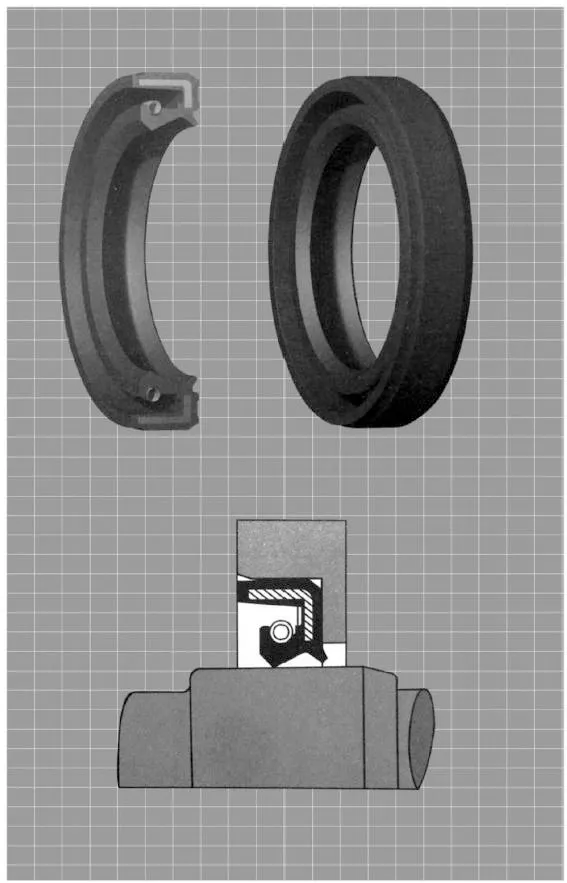

En oljetätning för skelett består av tre delar: en tätningskropp, ett förstärkande skelett och en självåtdragande spiralfjäder. Tätningskroppen är vidare uppdelad i botten, midja, skärkant och tätningsläpp, beroende på placering. Vanligtvis, i sitt fria tillstånd, är innerdiametern hos en skelettoljetätning mindre än axeldiametern, vilket uppvisar en viss "interferenspassning".
Därför, när oljetätningen sätts in i tätningssätet och axeln, genererar elasticiteten hos tätningsskärkanten och sammandragningskraften hos den självåtdragande spiralfjädern en radiell klämkraft på axeln, vilket resulterar i optimal tätningsprestanda.
Material
NBR (nitrilbutadiengummi)
Medium
Baserad hydraulolja
Driftstemperatur
-25°C till +100°C
Hastighet
-
Driftstryck
0,3 MPa
Materialhårdhet
-
|

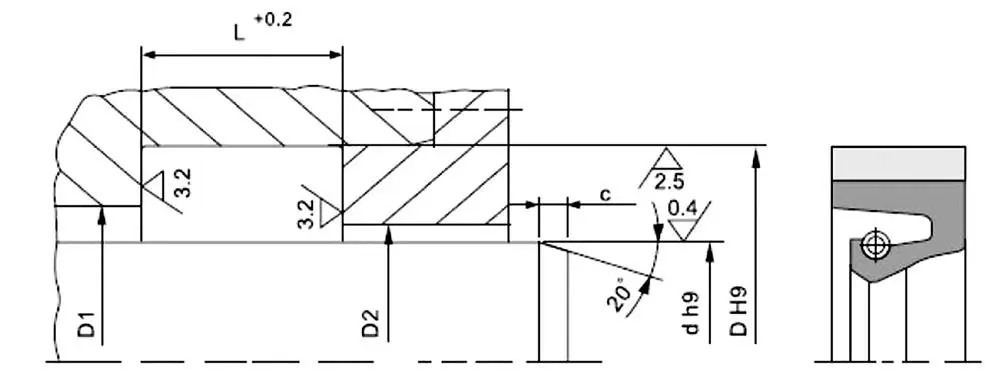

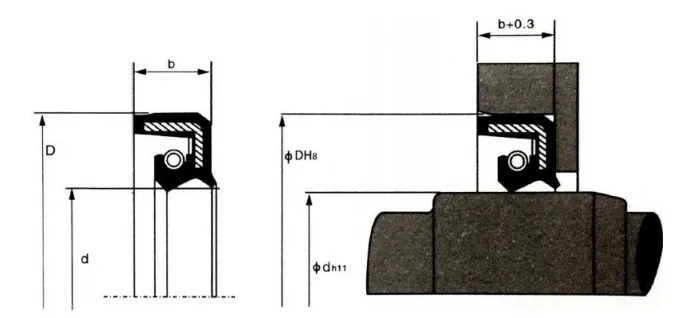

Modell |
d |
D |
b |
Beställningsmodell |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |
RCTCN Dubbelläpp högtrycksoljetätning
Översikt: Den övergripande tryckbeständiga skelettdesignen minimerar läppdeformation, vilket gör den lämplig för tätning av roterande axlar i trycksatta applikationer.
Material: NBR (Nitril Butadien Rubber)
Media: Petroleumbaserad hydraulolja
Driftstemperatur (°C): -25 till +100
Hastighet: -
Driftstryck: 1 MPa
Materialhårdhet: -
Varför välja Ruichen?
Omfattande testsystem: Vi har ett omfattande material- och produkttestlaboratorium, inklusive:
● Material mekaniska egenskaper provning (dragprovning maskin, etc.).
● Dedikerad testbänk för hydraulisk tätningsprestanda, livslängd och roterande tätningar.
● Specialiserade testmöjligheter för högtryckstätningar, kapabla att utföra startmotstånd, prestanda och hållbarhetstest vid tryck som överstiger 200 MPa.
Auktoritativa kvalifikationer och utmärkelser: Vi är ett nationellt högteknologiskt företag och ett "specialiserat, raffinerat och innovativt" företag på provinsnivå, som har över 40 nationella patent (inklusive flera uppfinningspatent).
Industrins bidrag: Vi är medlem i China Hydraulic and Pneumatic Seals Industry Association och deltar i utarbetandet av nationella standarder, och fungerar som en budgivningsenhet i branschen.
