Prestanda och applikationer

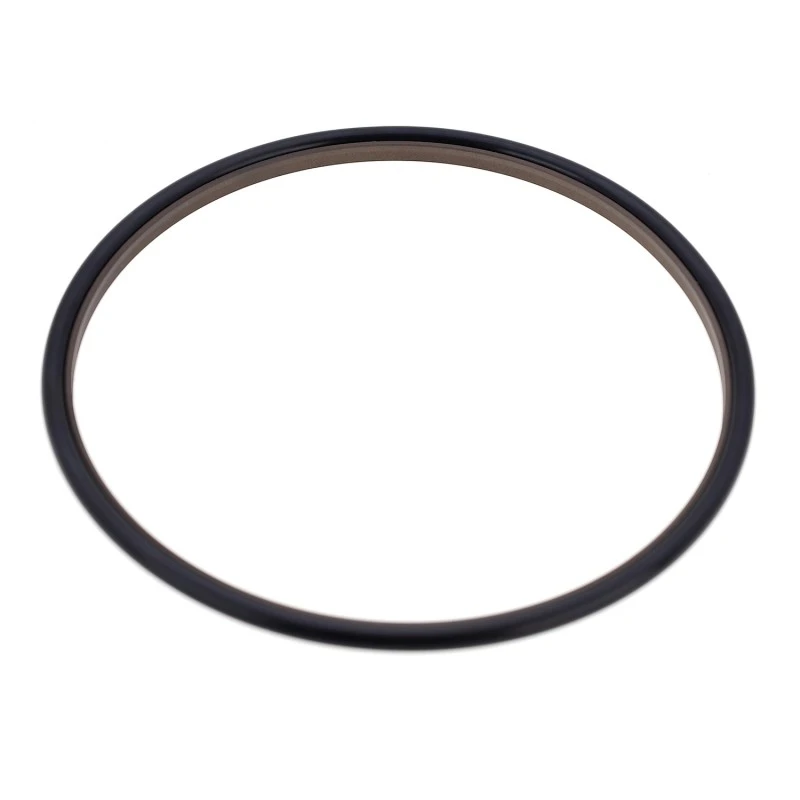

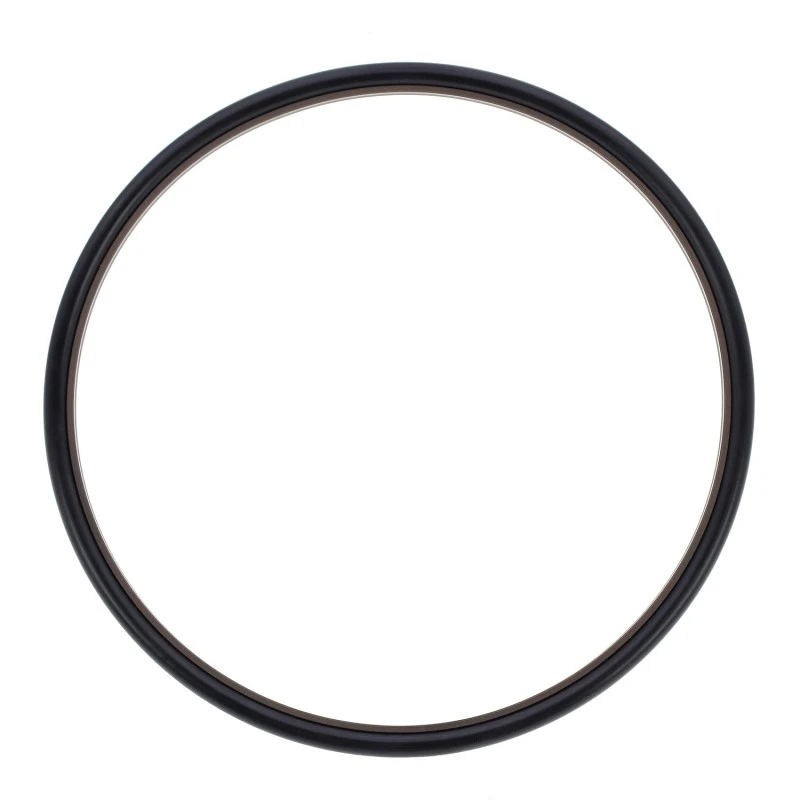

Torkartätningen med dubbla läppar är en dubbelriktad torkartätning som består av en PTFE-fylld torkarring med dubbla läppar och en O-ring. O-ringen ger förspänning och kompenserar för slitage på PTFE-ringen. Den är lämplig för fram- och återgående, oscillerande eller spiralrörelser.
Driftsvillkor
|
Tryck Mpa |
Temperatur °C |
Hastighet m/s |
Medium |
|
- |
-35~+100 (matchande O-ring NBR) |
6 |
Hydraulolja, emulsion, vatten etc. |
|
-20~+200 (matchande O-ring FKM) |
Beställningsexempel
Beställ modell RCF02-80-PTFE3-R01
RCF02 - Modell 80 - Axeldiameter PTFE3 - Allmänt modifierad PTFE RO1 - Matchande gummimaterialkod
Nitril (NBR) - R01, Fluorocarbon (FKM) - RO2

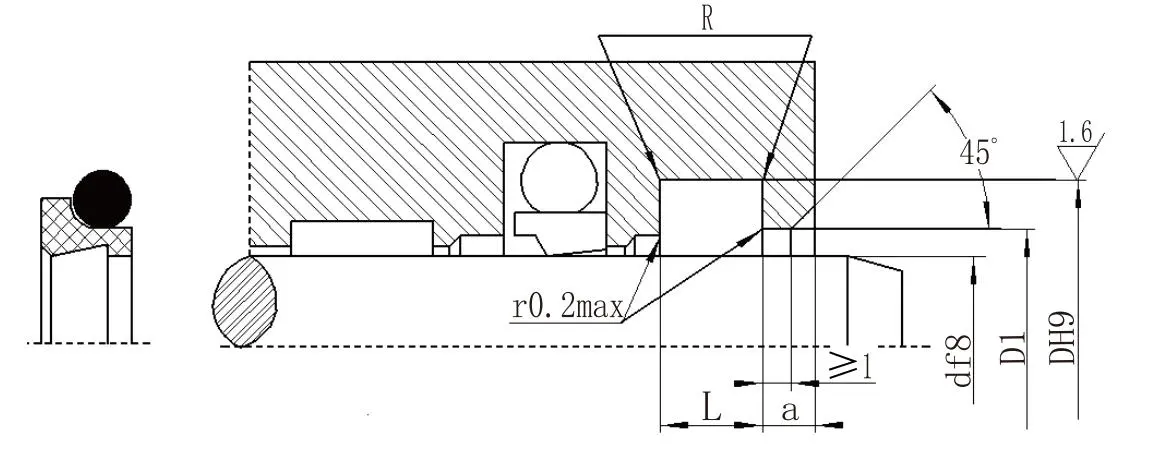

Specifikationsparametertabell (produkter av alla storlekar inom parameterintervallet kan tillhandahållas)
|
Axeldiameterintervall d f8 |
Spårdiameter D H9 |
Spårbredd L+0.2 |
Öppet håls diameter D1H11 |
Öppet håls bredd a≥ |
Rundade hörn R≤ |
O-ringens tråddiameter d0 |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
