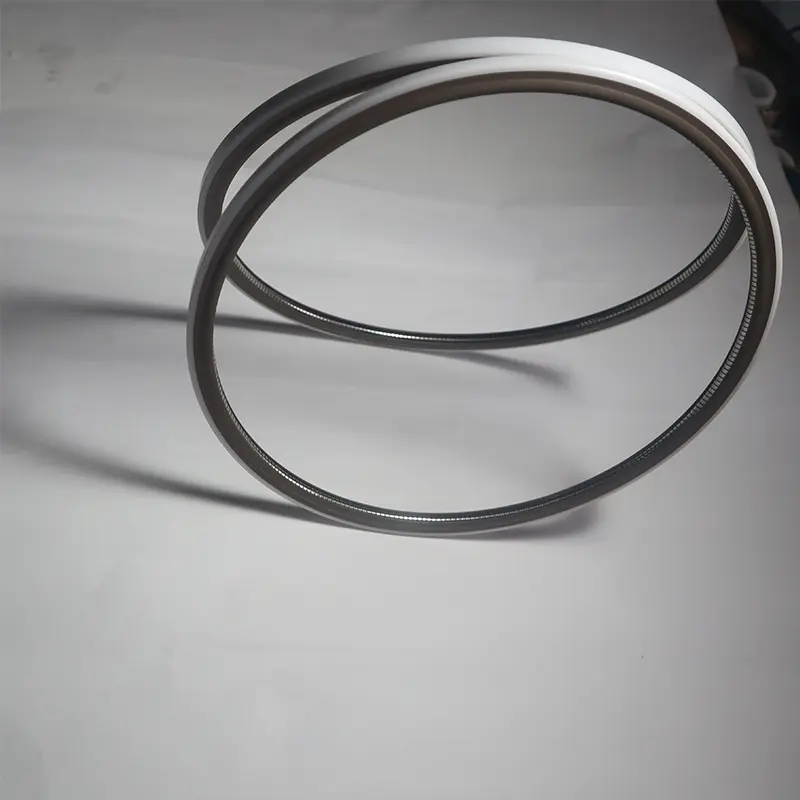

Slutflänsfjäderenergiserade tätningar som vi lanserade inkluderar olika modeller, var och en med sina egna underavdelningar. De är alla strikt utvecklade, producerade och testade.

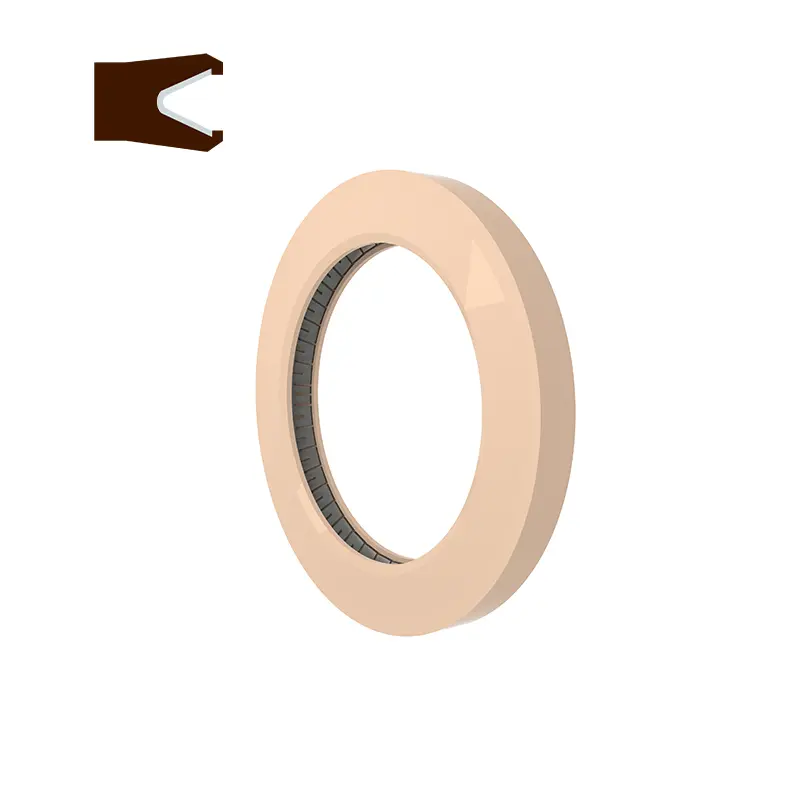

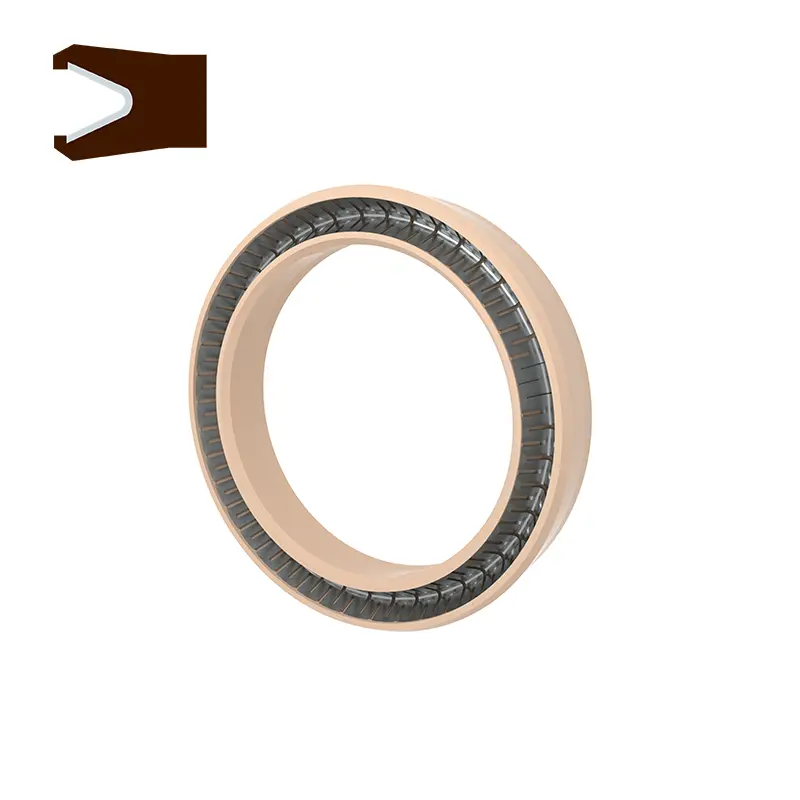

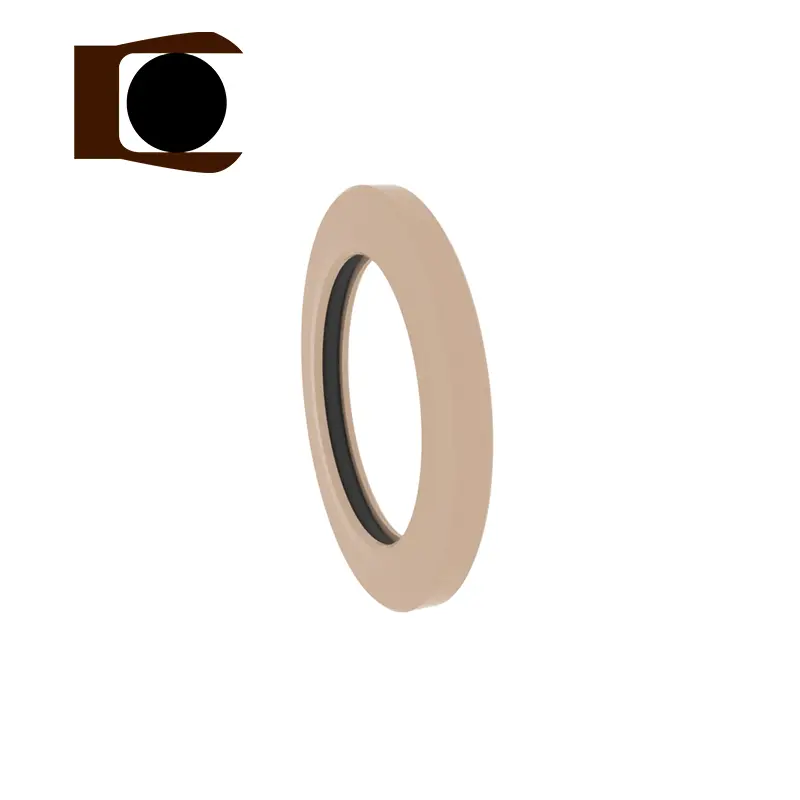

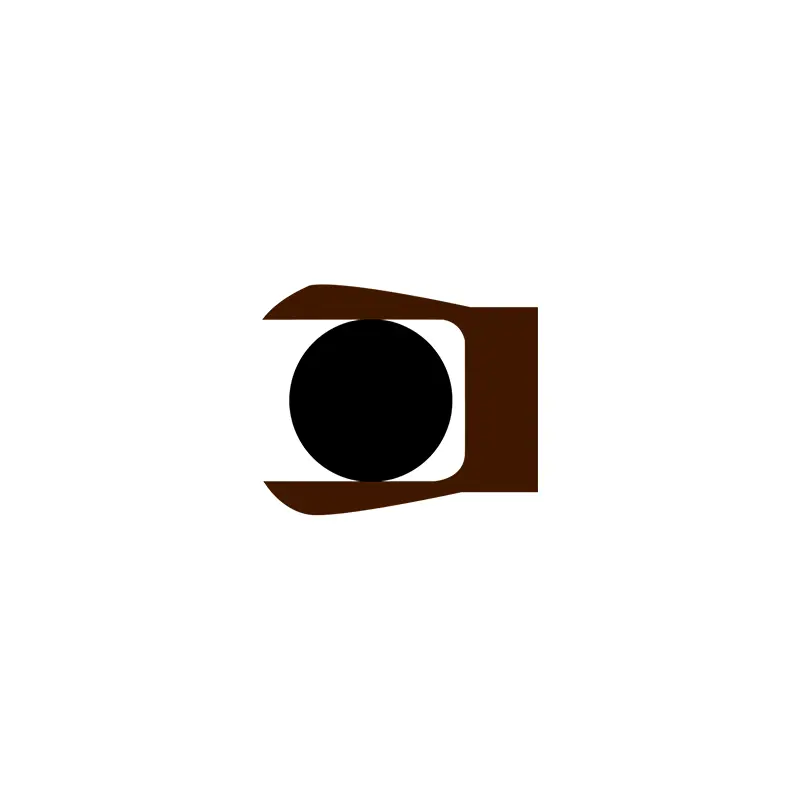

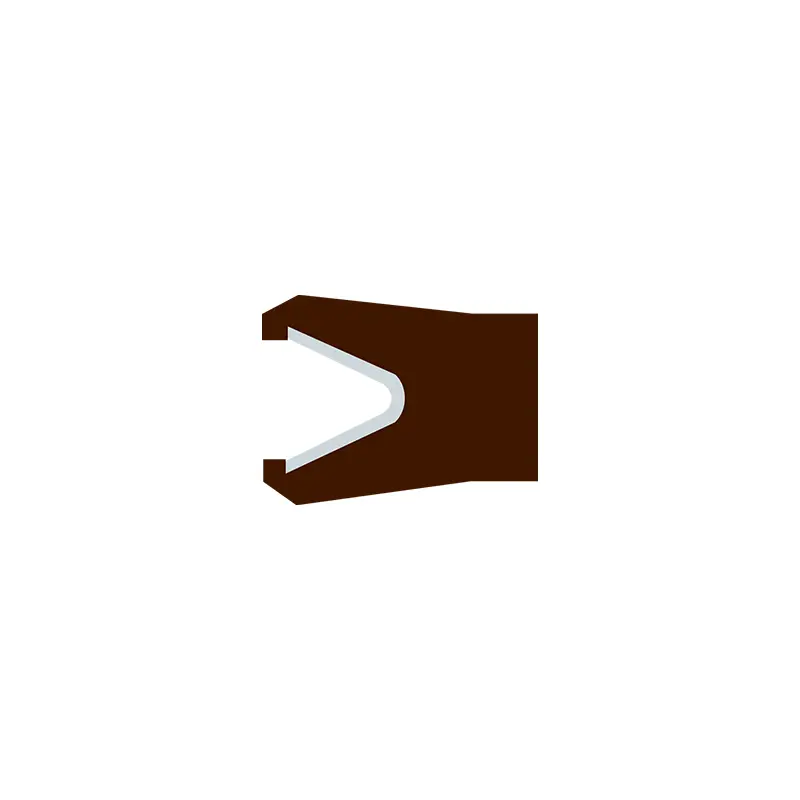

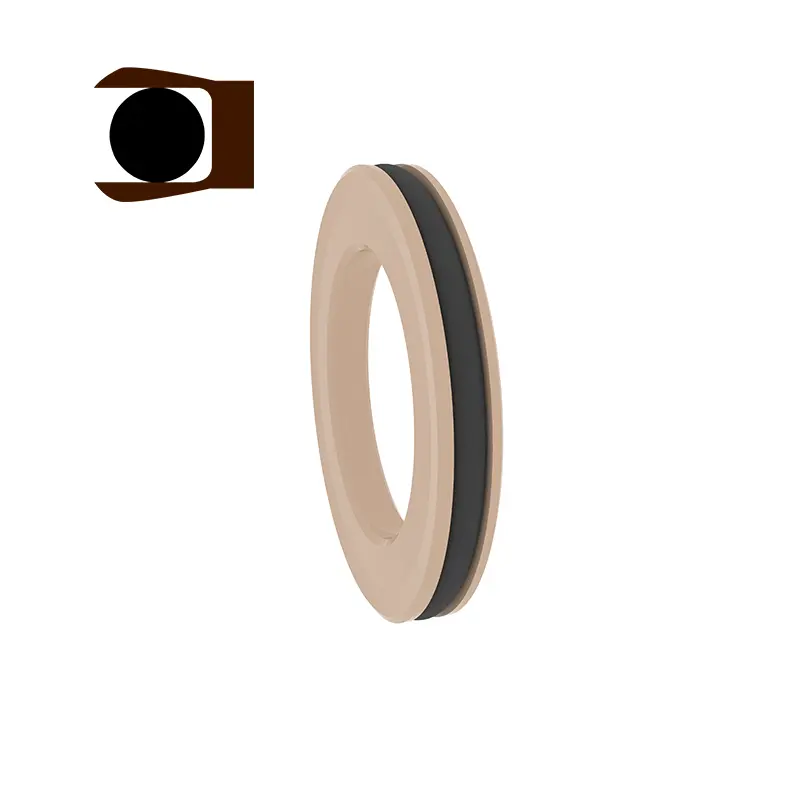

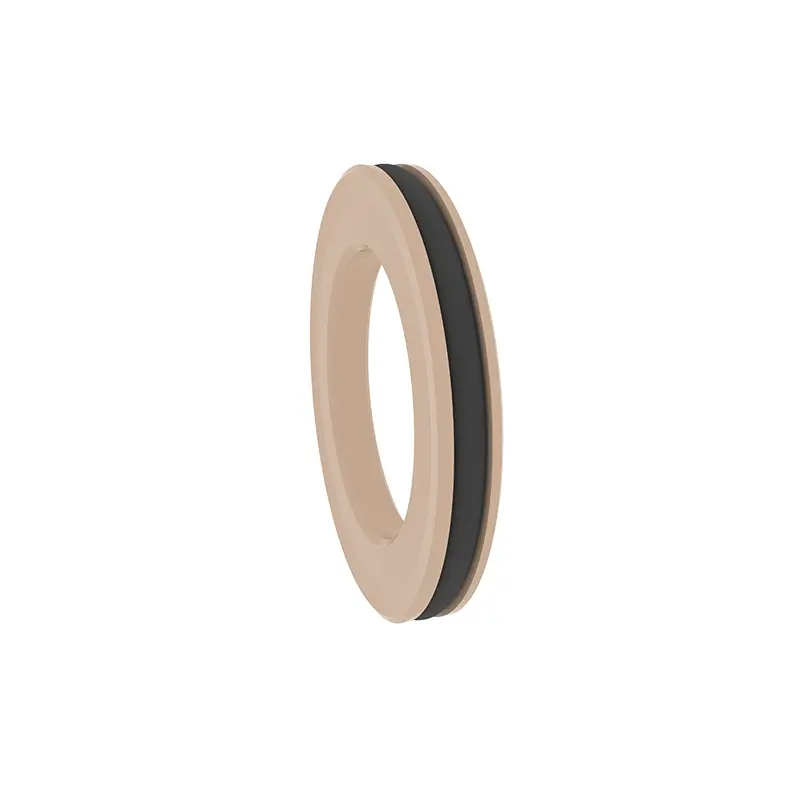

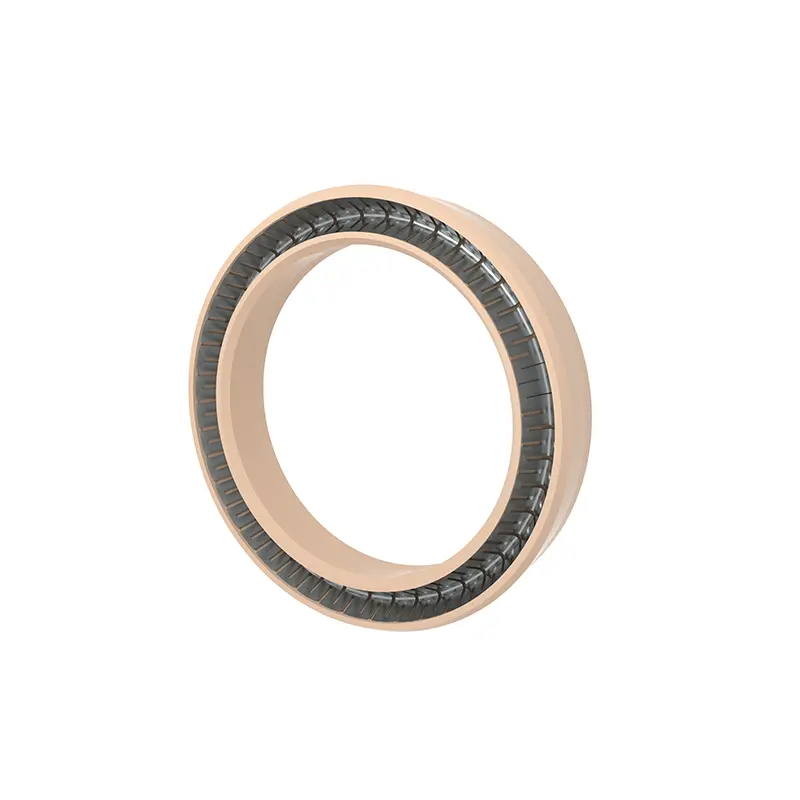

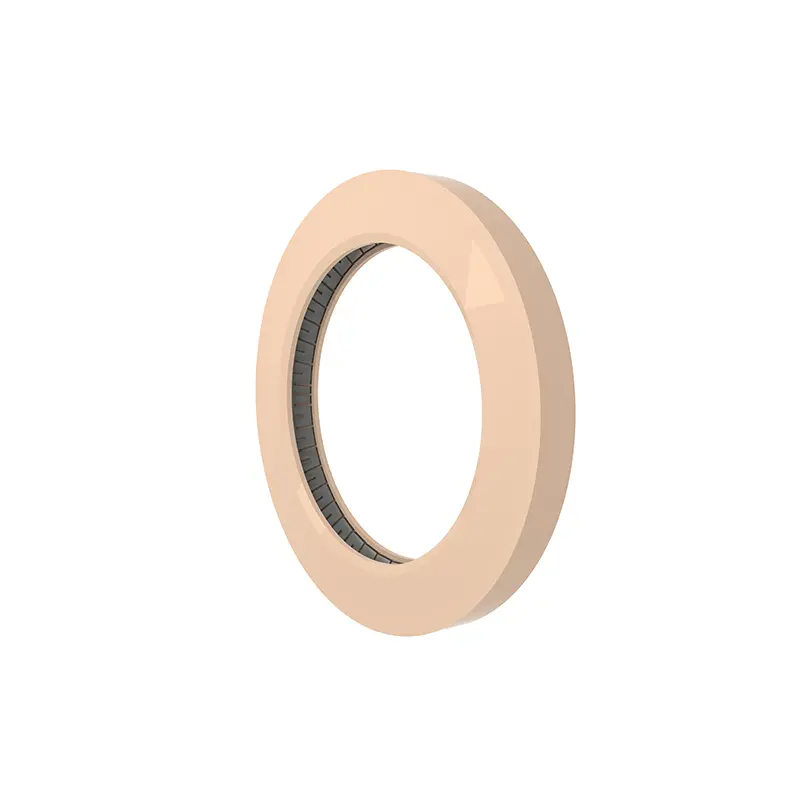

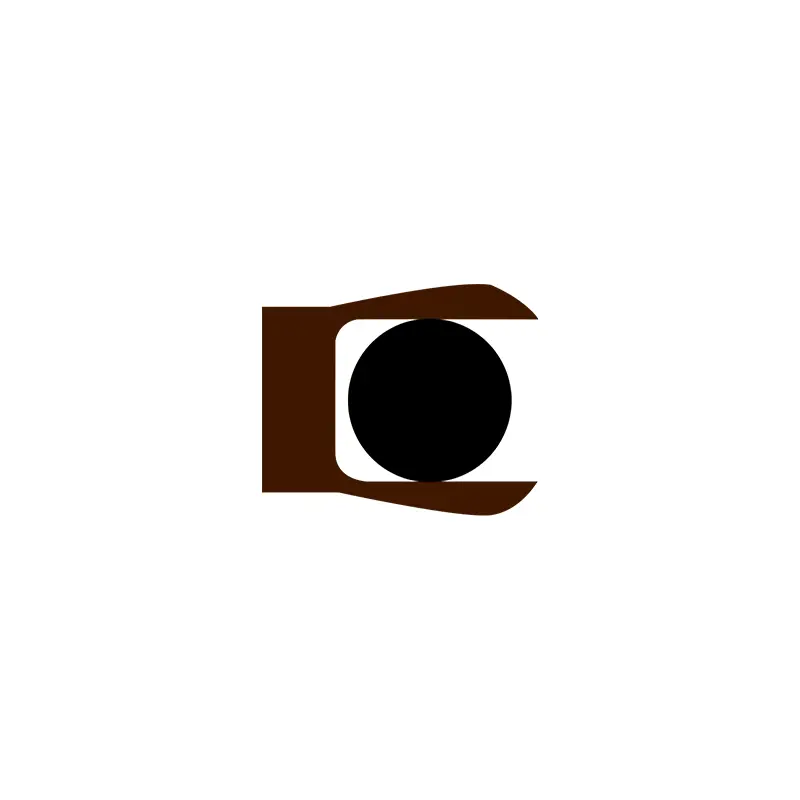

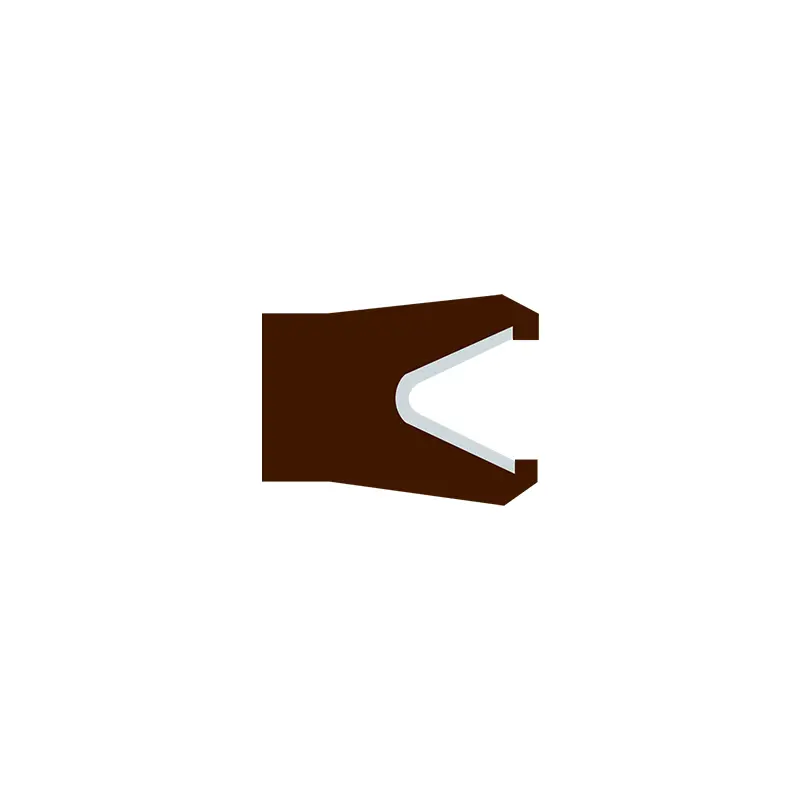

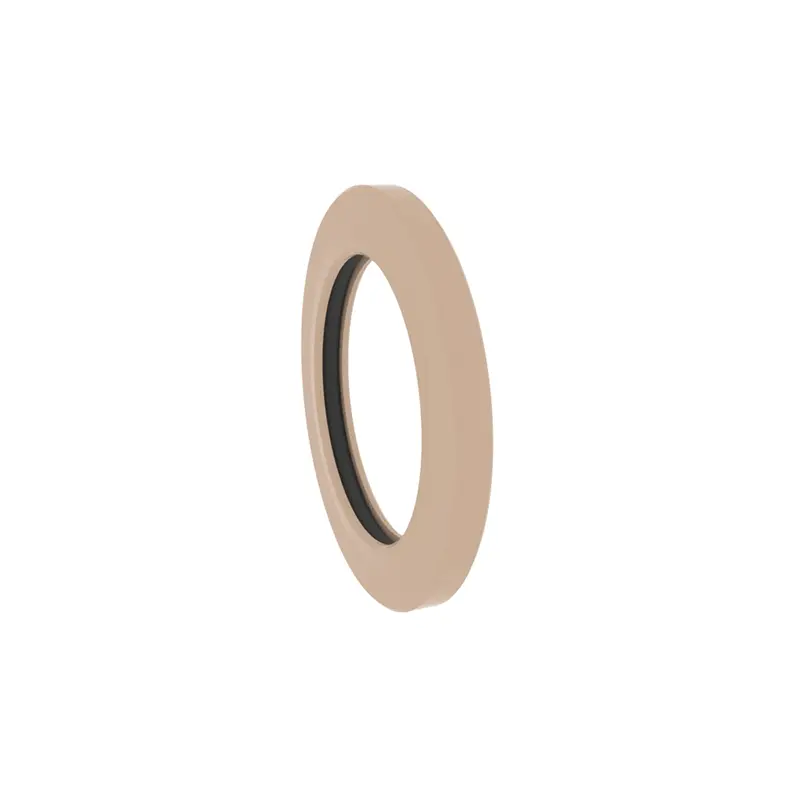

RC2876 och RC2877 är PAN-SEALS, och RC2876-B och RC2877-B är Y-formade kombinerade tätningar. De två olika divisionerna mellan varje modell har samma spår och kan bytas ut. De är lämpliga för axiella (ände) och flänsstatiska tätningar och kan användas på platser där ytråheten inte är idealisk. De två pan-tätningarna består av rostfritt stålfjädrar och högfunktionsplast. Rostfritt stålfjädrar kan väljas som V-formade fjädrar och O-formade fjädrar. Och när du använder RC2876-B och RC2877-B är det nödvändigt att rimligen välja de matchande elastomermaterialet.
Produktfunktioner och applikationer:
RC2876
Tillämpliga arbetsvillkor (gränsvärden bör inte visas samtidigt)
| Tryck MPA | Hastighet m/s | Temperatur ℃ | Medium | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Alla vätskor, kemikalier, gaser |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Urval
1. Matchande O-ringmaterial kan vara: R01 nitrilgummi (NBR), R02 fluororubber (FKM), etc.
2. Tätningsringsmaterial: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Rostfritt stålfjädrar kan väljas från O-formade fjädrar och V-formade fjädrar.
Beställningsexempel
RC2876-40-PTFE4+V Den yttre diametern för det inre tryckspåret är 40, tätningsringsmaterialet är PTFE4 och fjädern är V-formad vår
RC2876-B-40-PTFE4+R02 Den yttre diametern för det inre tryckspåret är 40, tätningsringsmaterialet är PTFE4 och matchningen av O-ringen är fluororubber
Obs! Om du väljer det utökade intervallet, använd seriumret.

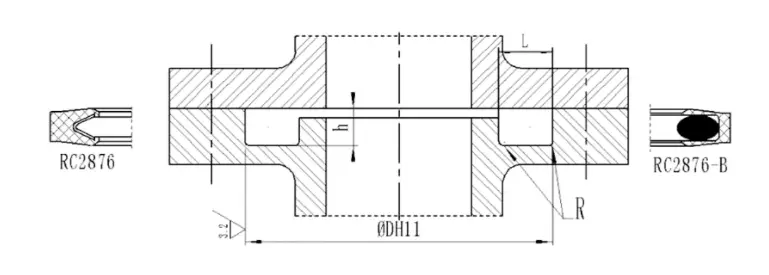

| Serienummer | Serienummer | Sortiment Dh11 | Utökad räckvidd Dh11 | Spårdjup h-0.05 | Spårbredd L+0.2 | Runda hörn Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Tillämpliga arbetsvillkor (gränsvärden bör inte visas samtidigt)
| Tryck MPA | Hastighet m/s | Temperatur ℃ | Medium | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Alla vätskor, kemikalier, gaser |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Matchande O-ringmaterial kan vara: R01 nitrilgummi (NBR), R02 fluororubber (FKM), etc.
2. Tätningsringsmaterial: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Rostfritt stålfjädrar kan väljas från O-formade fjädrar och V-formade fjädrar.
Beställningsexempel
RC2877-40-PTFE4+V Den inre diametern för det yttre tryckspåret är 40, tätningsringsmaterialet är PTFE4 och den rostfria stålfjädern är en V-formad fjäder
RC2877-B-40-PTFE4+R02 Den inre diametern för det yttre tryckspåret är 40, tätningsringsmaterialet är PTFE4 och matchande O-ringen är fluororubber
Obs: Om du väljer ett utökat intervall, använd seriumret.
| Serienummer | Serienummer | Sortiment d h11 | Utökad räckvidd dh11 | Spårdjup h-0.05 | Spårbredd L+0.2 | Runda hörn Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9,9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
