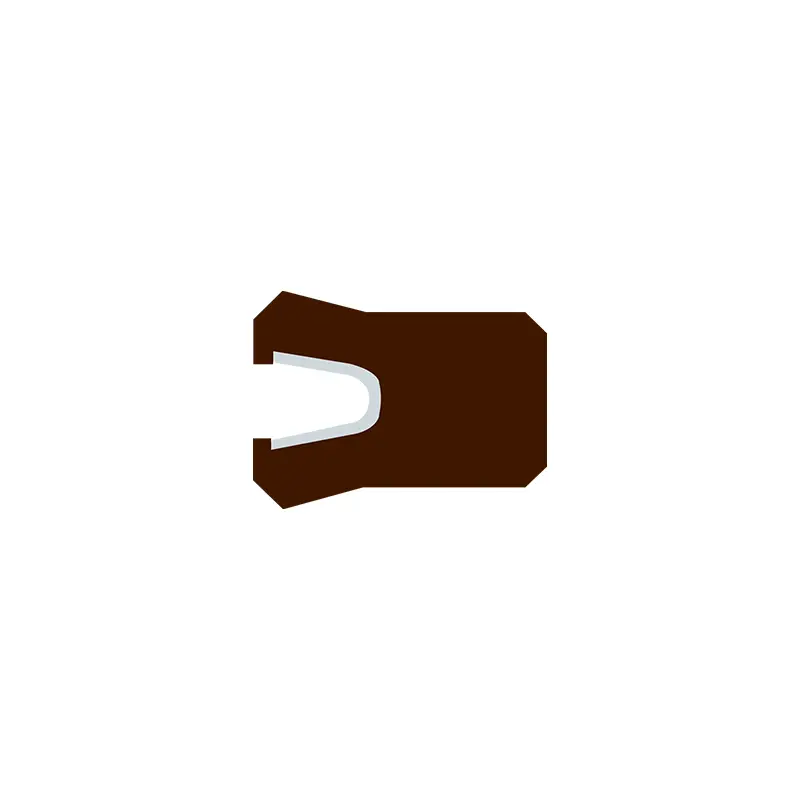

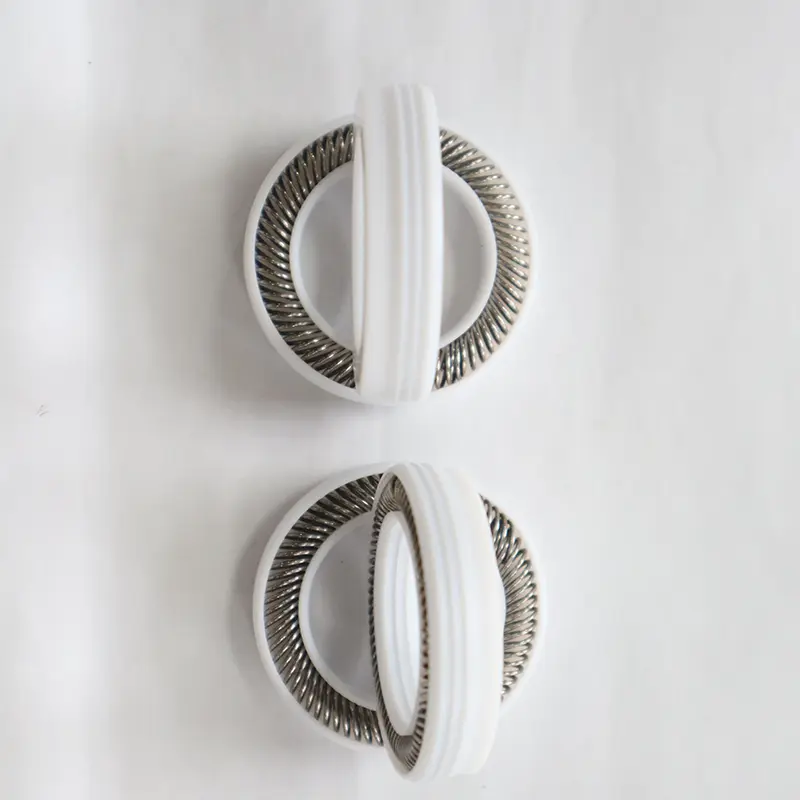

Vår FS Universal Spring Energized Seal är en högpresterande universell fjäderenergiserad tätning för axelhål med symmetrisk struktur och universellt axelhål, vilket är lämpligt för en mängd olika industriella scenarier. Denna serie produkter är uppdelad i en typ, B -typ, BO -typ, C -typ, D -typ och DO -typ. Bland dem använder Bo-typ och gör typ högfunktionell plast och belagd O-ringkombination, som har utmärkt mediemotstånd; C Typ, D Typ och DO-typ Anta tandläppstruktur för att ytterligare förbättra tätningsförmågan, särskilt lämplig för arbetsförhållanden med högt tryck med tryck som överstiger 40MPa.
FS Universal Spring Energized Seal stöder en mängd tätningsringsmaterial (såsom PTFE, UPE, PK, etc.) och rostfritt stålfjädrar (O-formade eller V-formade valfritt) och kan utföra utmärkta prestanda i olika medier och arbetsförhållanden. Den universella utformningen av axelhål förenklar urvals- och installationsprocessen och används allmänt i hydrauliska system med högt tryck, pneumatisk utrustning och specialmediaförsegling i fälten för kemikalie, petroleum, energi, etc. Om du vill veta mer om universell fjäderenergiserad tätning för axelhål, kan du kontakta ruichen tätning när som helst.
Produktfunktioner och applikationer:
Tillämpliga arbetsvillkor (gränsvärden bör inte visas samtidigt)
| Tryck MPA | Hastighet m/s | Temperatur ℃ | Medium | |
| <40, tillämplig spårbredd l > 40MPA, applicera Groove -bredd L1 | <10 | För/till -35 ~+250 | Andra -200 ~+250 | Alla vätskor, kemikalier, gaser |
Urval
1. Bo, gör elastomer: belagd O-ring.
2. Tätningsringsmaterial: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Rostfritt stålfjädrar kan välja O-formade fjädrar och V-formade fjädrar.
Beställningsexempel
FS-A-40*46*4,7-pfe4 d*d*l a-typ Pan tätning, tätningsringsmaterial är ptfe4,
FS-BO-40*46*4,7-PTFE4, D*D*L BO-typ PAN-tätning, tätningsringsmaterial är PTFE4, med O-ringbeläggning
Specifikationer (alla storlekar inom parameterområdet är tillgängliga)
| d | D | L+0.2 | L1+0.2(Tillämpligt för tryck> 40MPA) | Radiell clearance smax | Avfasningslängd Zmin | Rmax | |
| <20mpa | <40mpa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Obs: De nödvändiga specifikationerna listas inte i den här tabellen. Vänligen kontakta oss.
Vi kan leverera produkter med högst 1600 mm.
