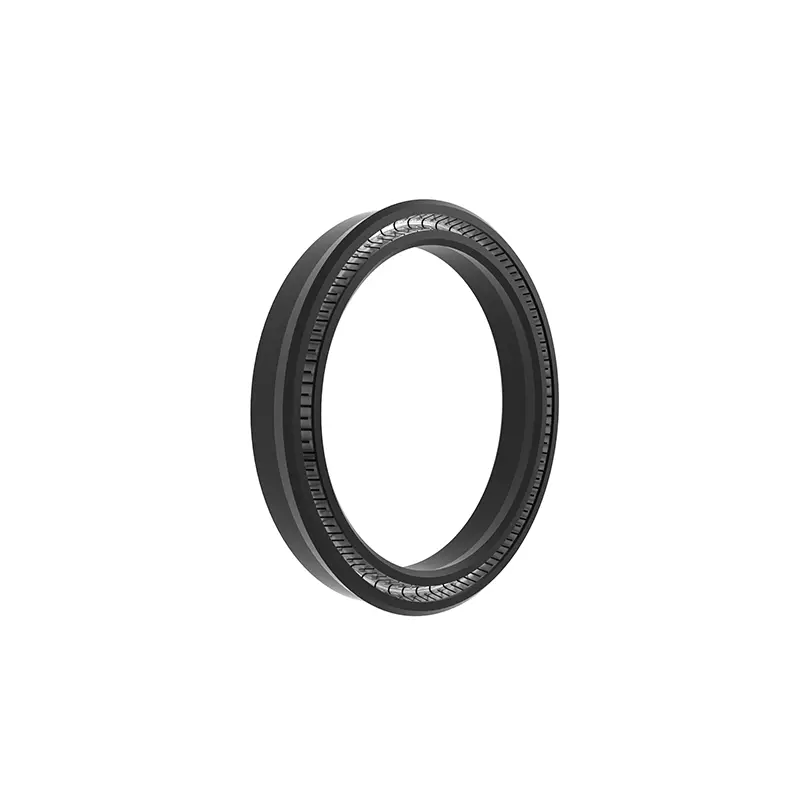

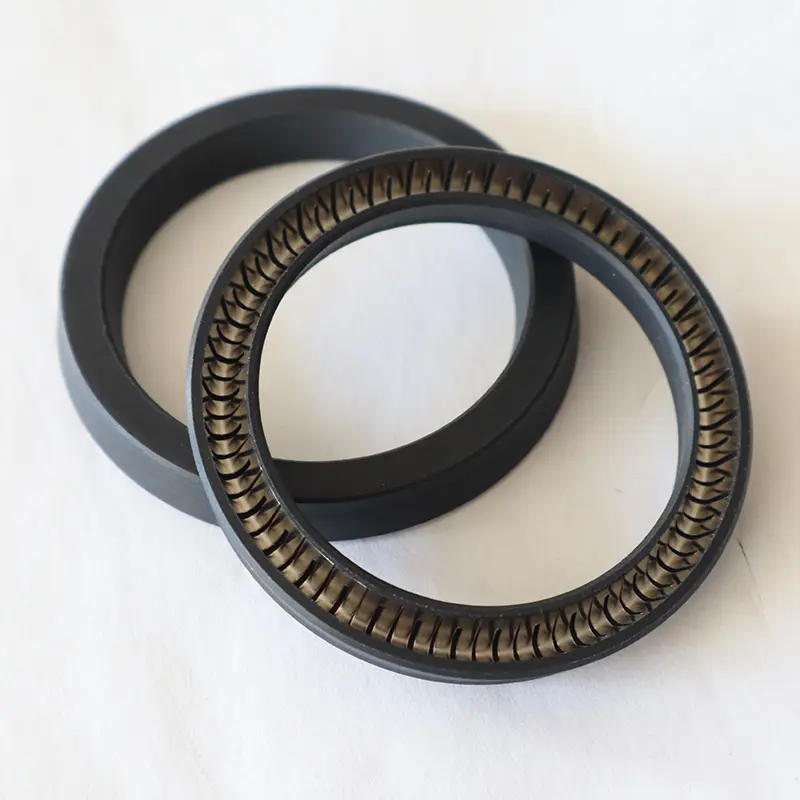

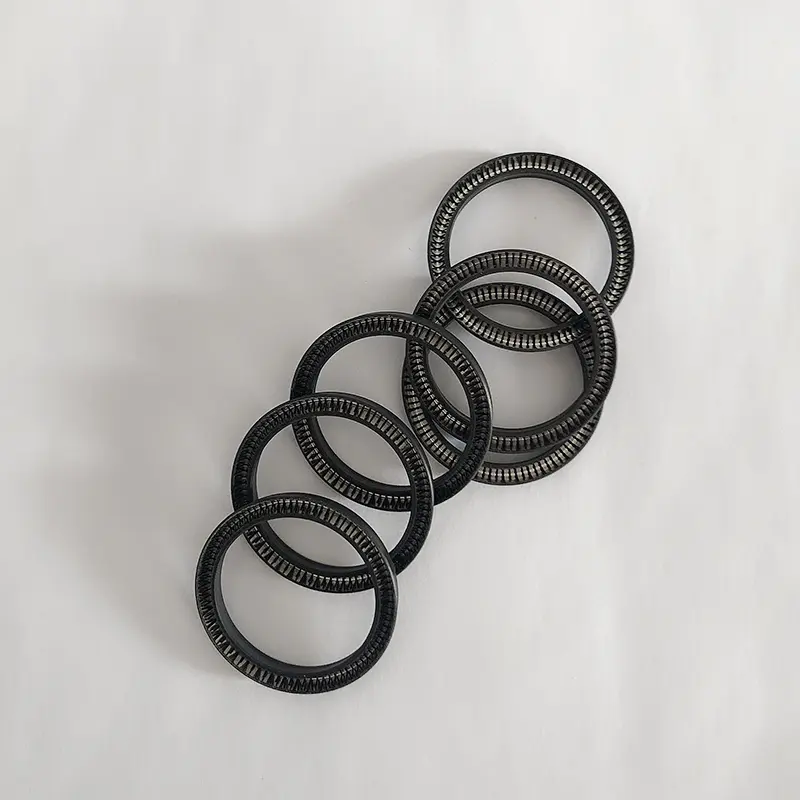

Radiella fjäderenergiserade tätningar

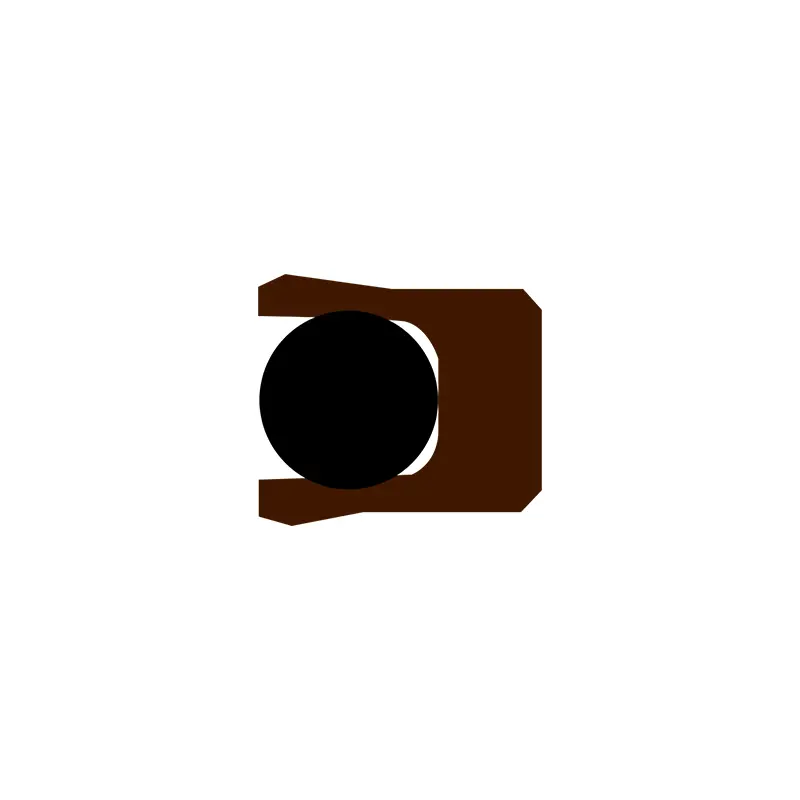

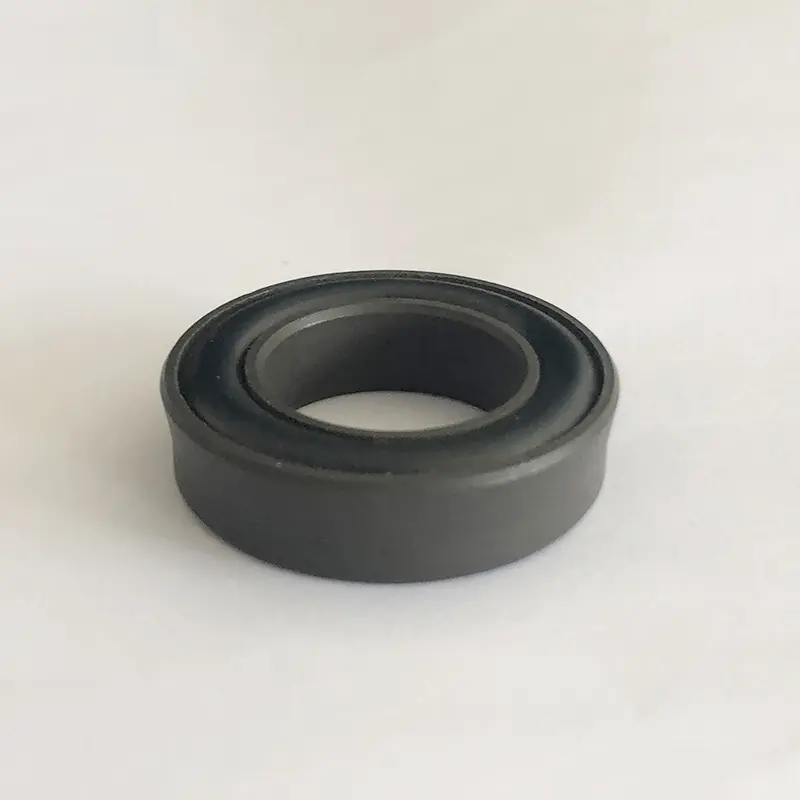

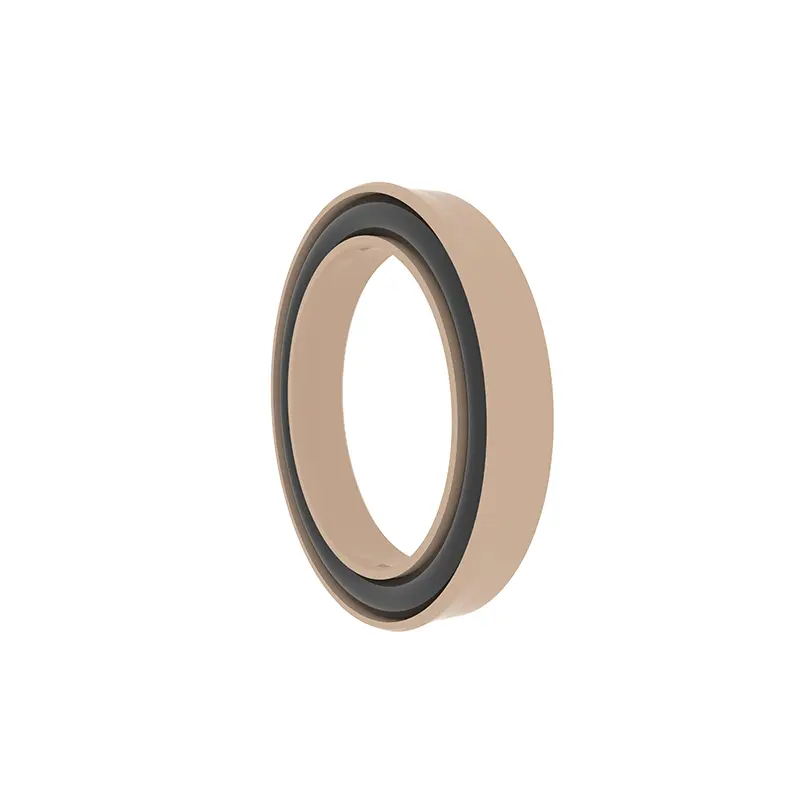

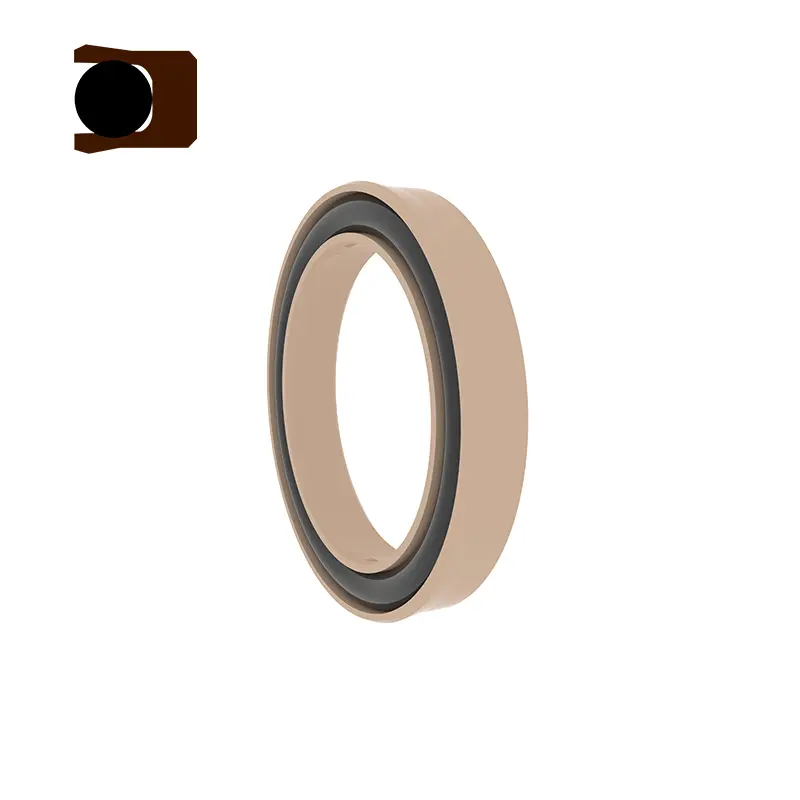

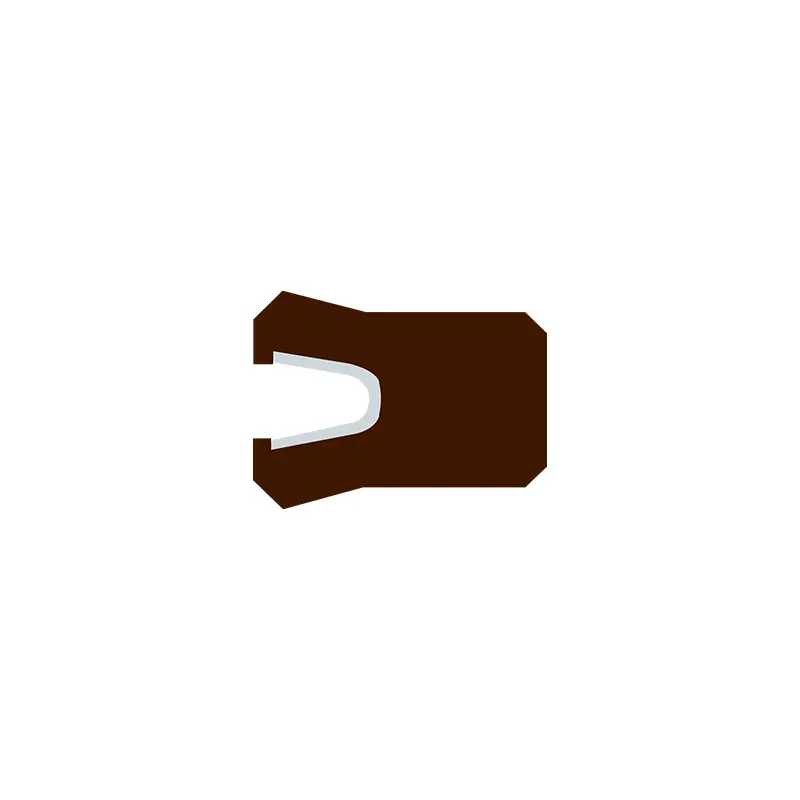

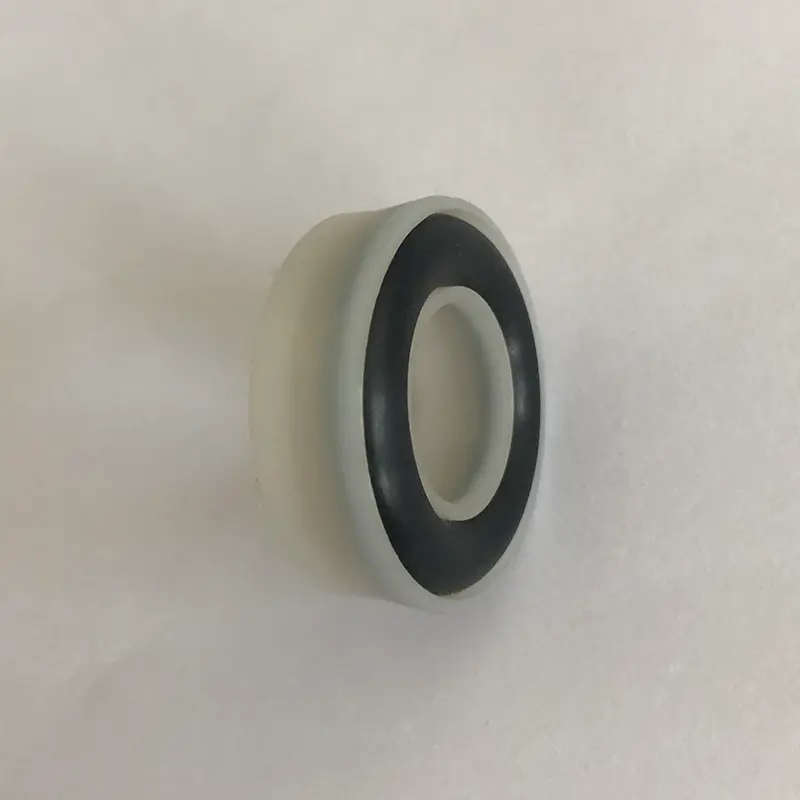

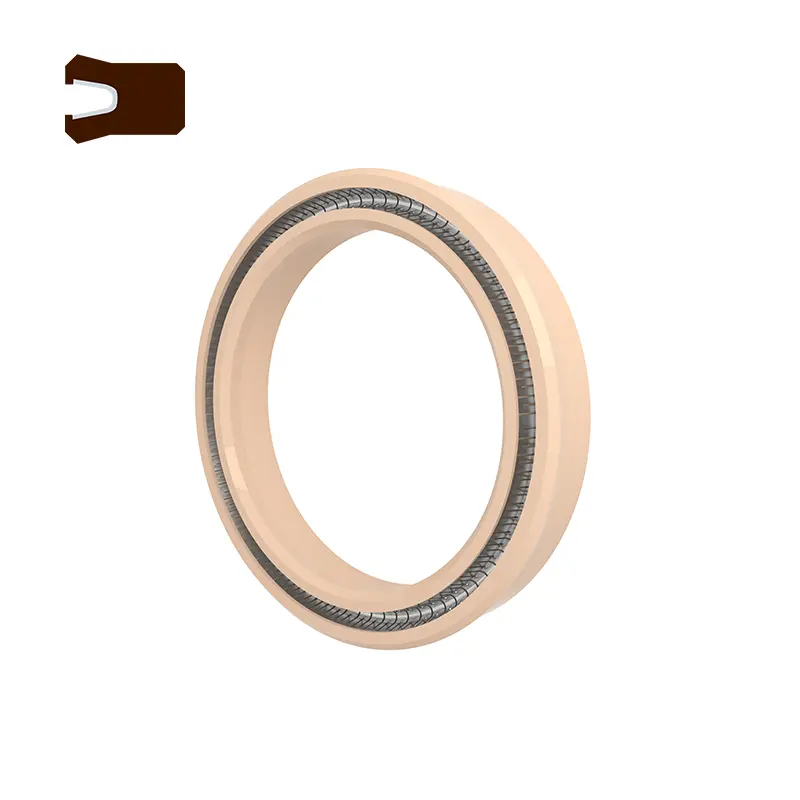

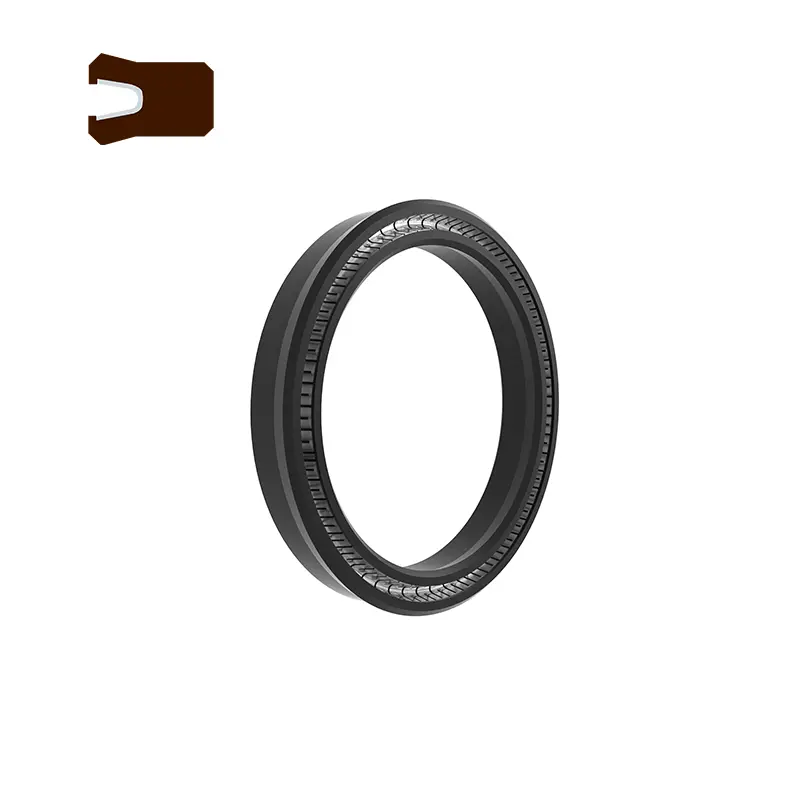

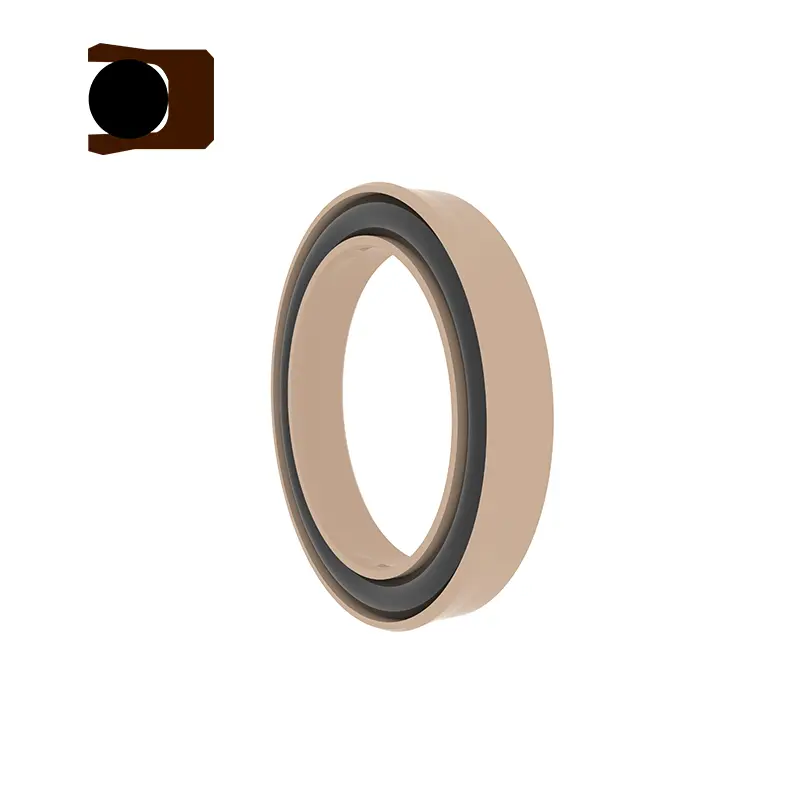

Vår RC16 är en plug-tätning och RC16-B är en Y-formad kombinationssäl. Spåren hos de två är desamma och kan installeras i spåren som anges av ML5514F och ISO3771.

I en annan radiell fjäderen Energized Seals-produkt är RC65-serien, RC65 en plug-tätning och RC65-B är en Y-formad kombinationssäl. De har också samma spårdesign och kan installeras i spåren som anges av ML5514F och ISO3771.

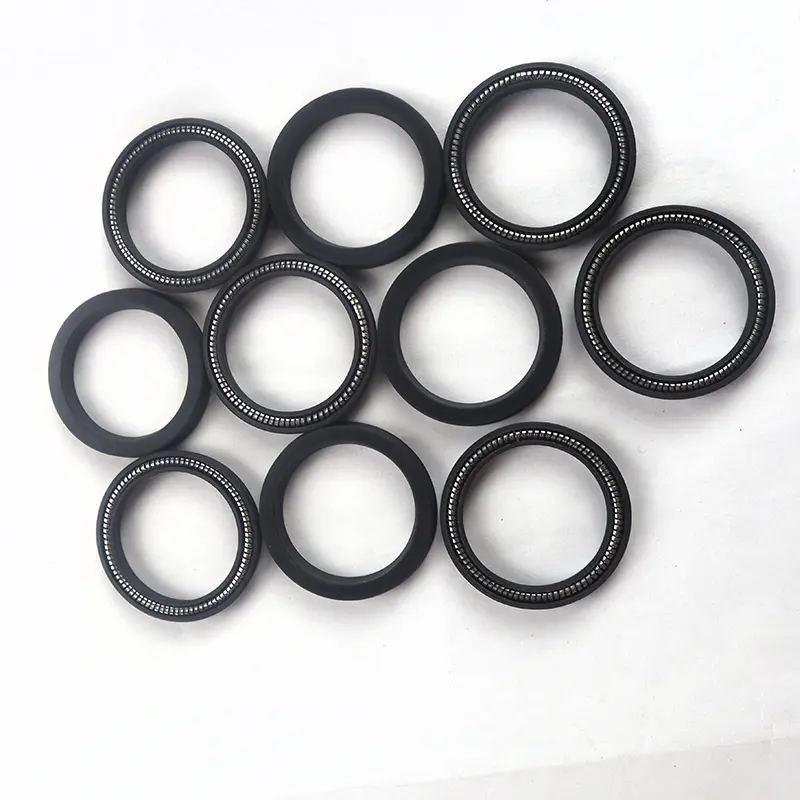

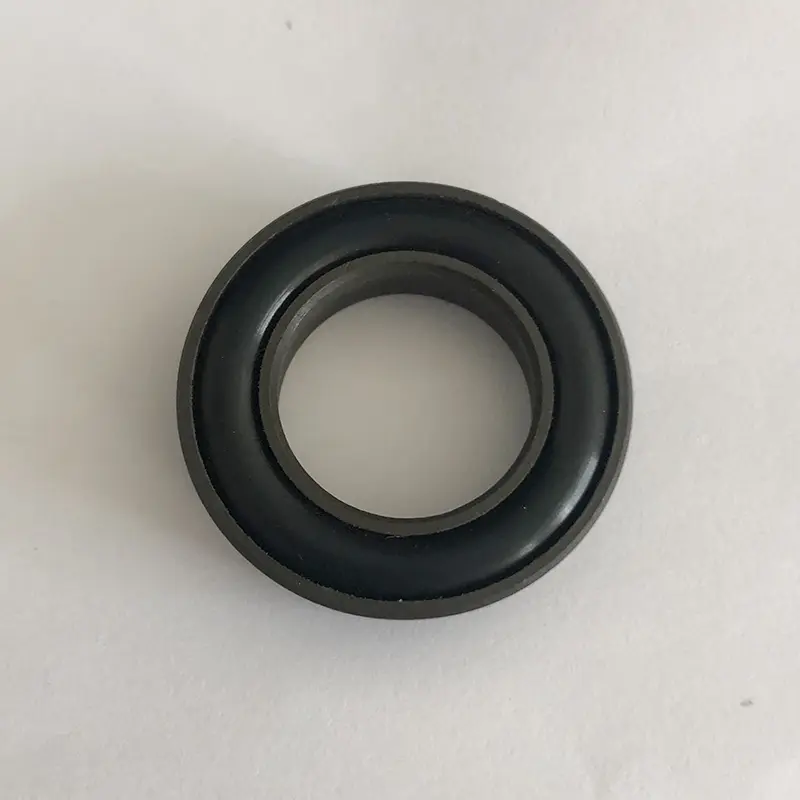

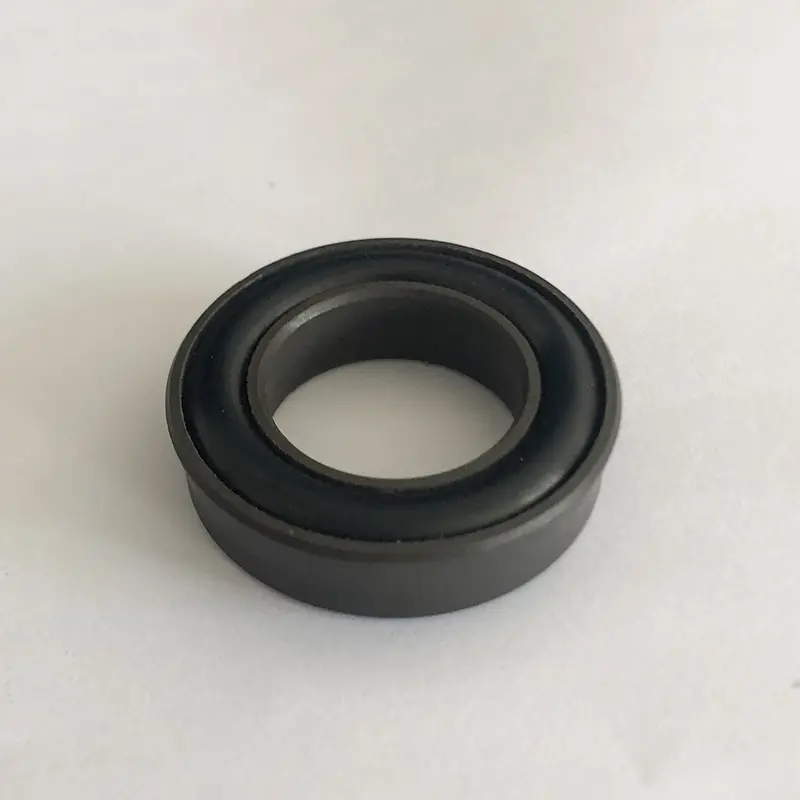

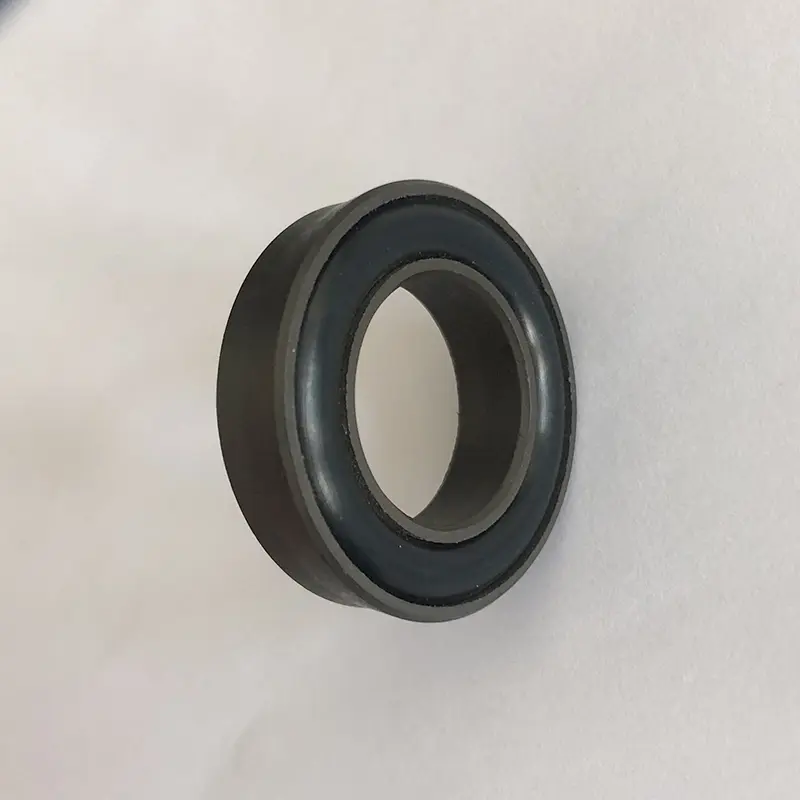

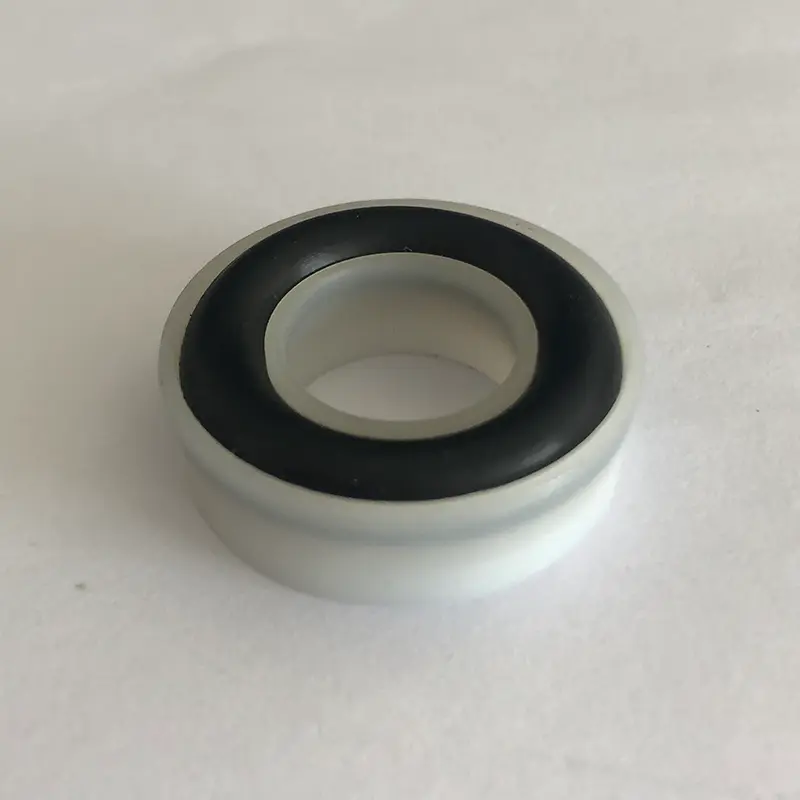

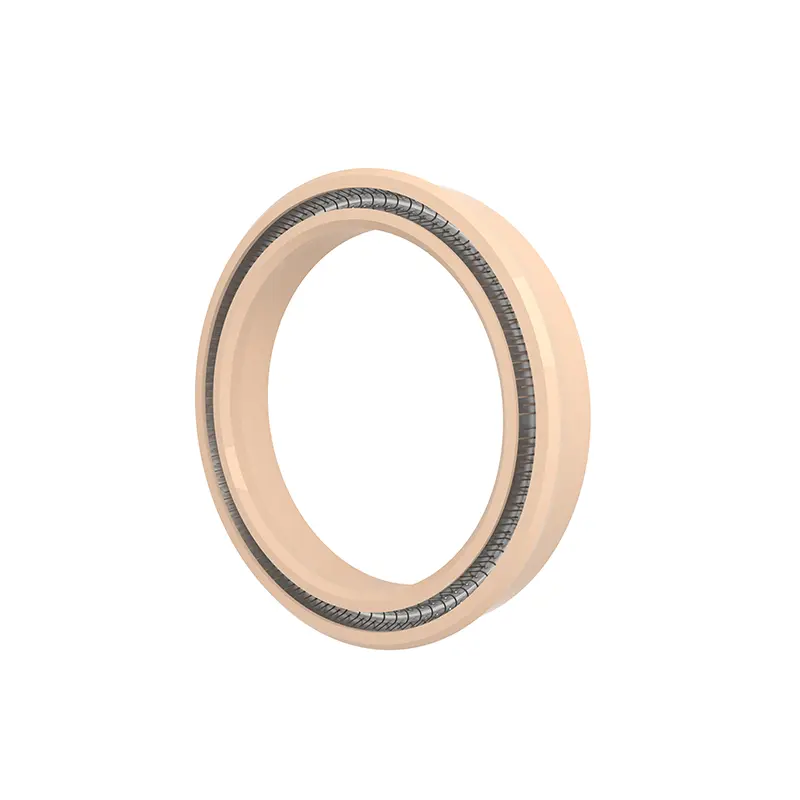

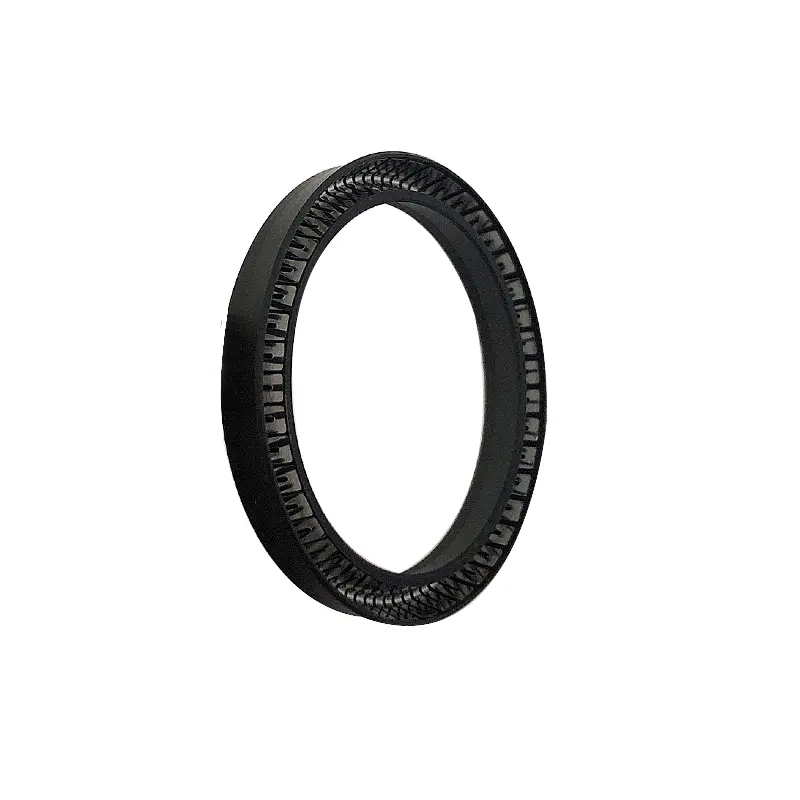

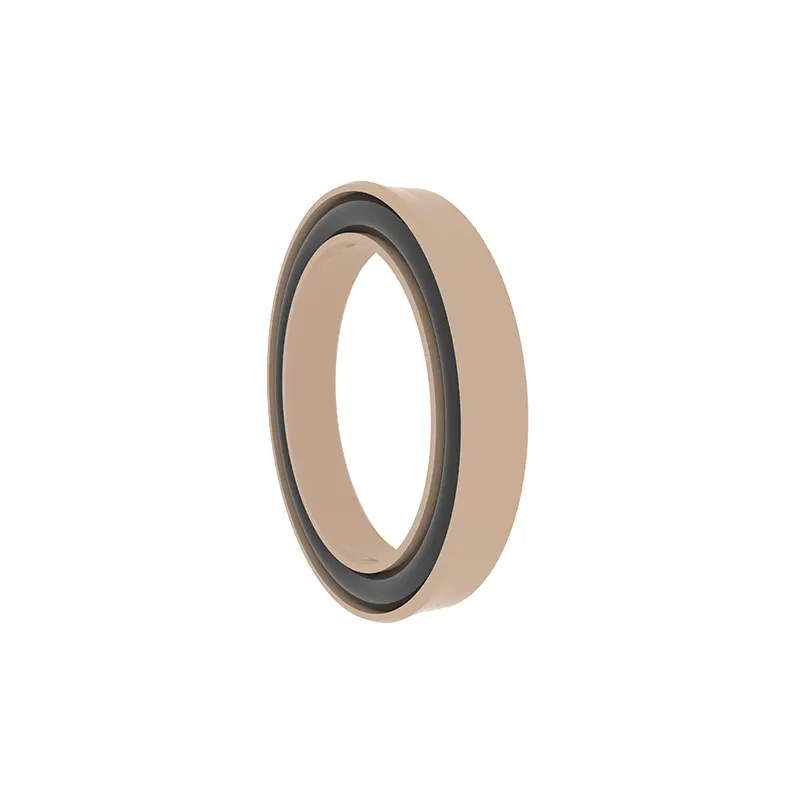

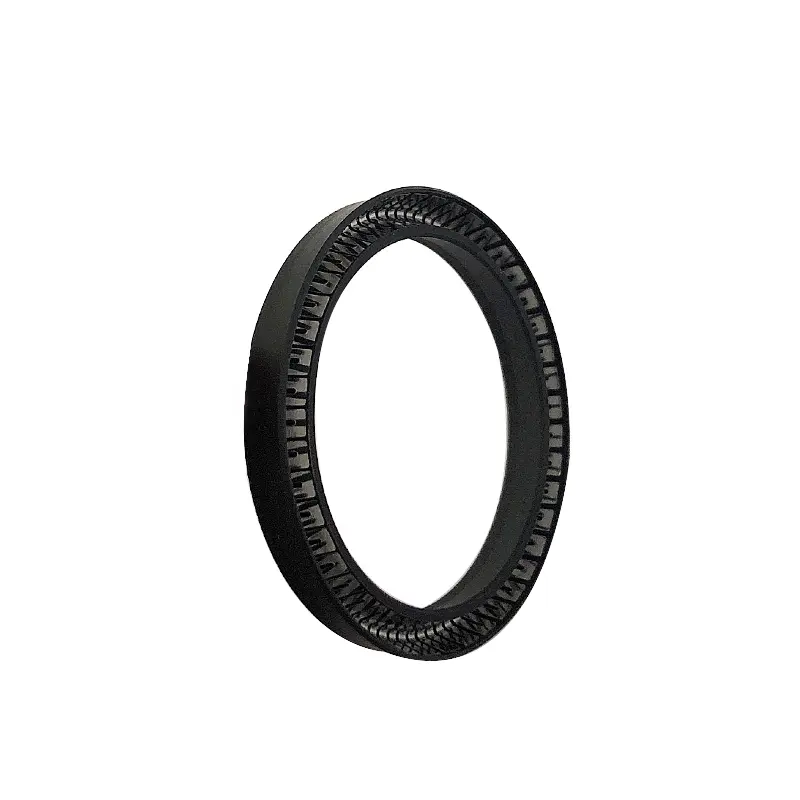

RC16- och RC65-pluggtätningar består av fjädrar i rostfritt stål och högfunktionell plast. Rostfritt stålfjädrar kan välja V-formade fjädrar och O-formade fjädrar. När du använder RC16-B och RC65-B är det nödvändigt att rimligen välja det matchande elastomermaterialet.

Båda modellerna av radiella fjäderenergiserade tätningar har hög prestanda, utbytbarhet och bred tillämpbarhet. De är lämpliga för hydraulisk och pneumatisk utrustningstätning under hårda arbetsförhållanden och speciella mediemiljöer, såsom kemisk, petroleum, energi och andra fält. Fjädern i rostfritt stål ger en stabil radiell kraft för att säkerställa långvarig tätningseffekt, medan kombinationen av högpresterande plast- och elastomermaterial är lämplig för högt tryck, hög hastighet och frätande media. Den standardiserade spårdesignen förenklar installationen och underhållet och minskar kostnadskostnaderna.

Produktfunktioner och applikationer:

Vanliga egenskaper hos radiella fjäderenergiserade tätningar:

1. Kan användas för återgående, roterande (svängande) och statisk tätning;

2. Tillämplig på nästan alla vätskor och kemiska medier;

3. Utmärkt tätningsprestanda för högt och lågt tryck och vakuumtätning;

4. Låg friktion, liten startmotstånd, smidig rörelse, ingen krypande;

5. Lång livslängd, kan användas för oljefria smörjtätningar;

6. En mängd olika material finns tillgängliga för att anpassa sig till snabba temperaturförändringar och olika komplexa arbetsförhållanden;

7. Ingen förorening till mediet vid kontakt med livsmedels- och medicincirkulation;

8. Kan steriliseras, nästan ingen lagringsperiodgräns.

Rc16

Tillämpliga arbetsförhållanden

Urval

1. Matchande O-ringmaterial kan vara: R01 nitrilgummi (NBR), R02 fluororubber (FKM), etc.

2. Tätningsringsmaterial: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

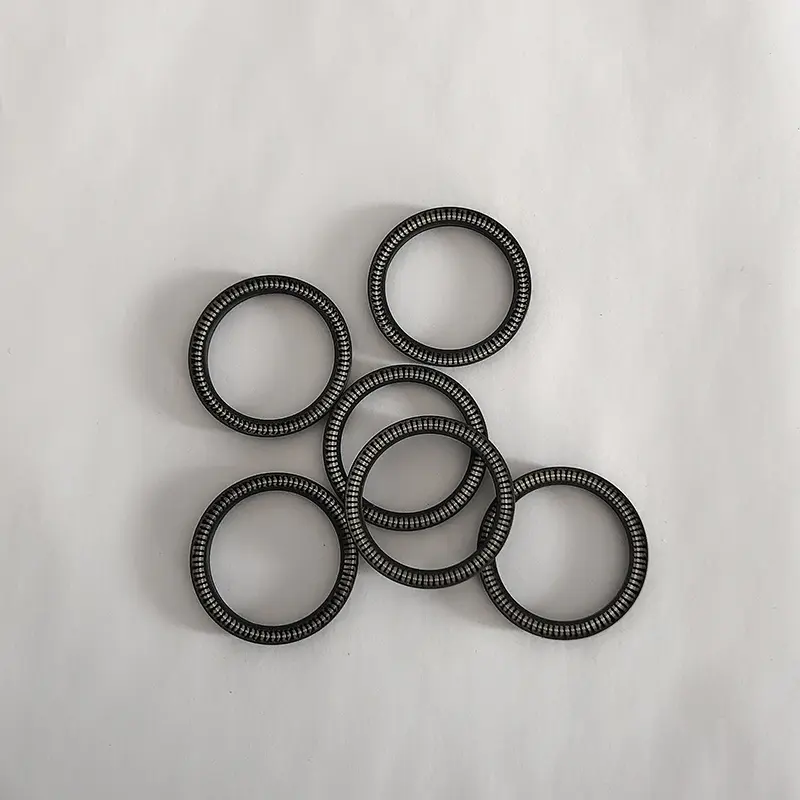

3. Rostfritt stålfjädrar kan väljas från O-formade fjädrar och V-formade fjädrar.

Beställningsexempel

RC16-40-PTFE4+V SHAFT DIAMETER 40, Tätningsringsmaterial är PTFE4, rostfritt stålfjäder är V-formad fjäder

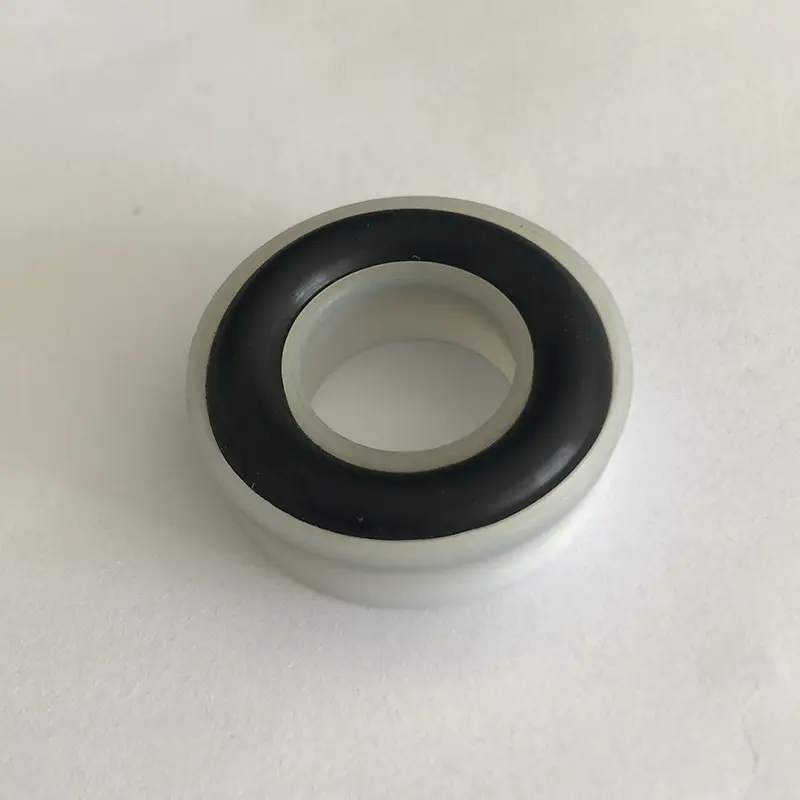

RC16-B-40-PTFE4+R02 Axeldiameter är 40, tätningsringsmaterial är PTFE4, matchande O-ring är fluororubber

Specifikationsparametertabell (valfri storlek inom parameterområdet är tillgängligt)

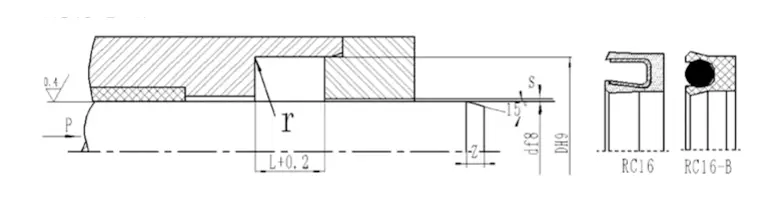

Installation av PAN -tätningen: Använd vanligtvis ett öppet spår, och för installation av ett stängt spår, se installationen av PAN -tätningen.

Specifikationsstorlekstabell (de nödvändiga specifikationerna finns inte i den här tabellen, vänligen kontakta vårt företag, vi kan leverera produkter upp till 1600 mm.)

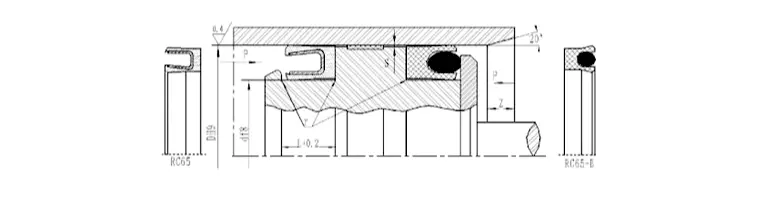

Rc65

Tillämpliga arbetsförhållanden

1. Matchande O-ringmaterial kan vara: R01 nitrilgummi (NBR), R02 fluororubber (FKM), etc.

2. Tätningsringsmaterial: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

3. Rostfritt stålfjädrar kan väljas från O-formade fjädrar och V-formade fjädrar.

Beställningsexempel

RC65-40-PTFE4+V-cylinderdiameter 40, tätningsringmaterial är PTFE4, rostfritt stålfjäder är V-formad fjäder

RC65-B-40-PTFE4+R02-cylinderdiameter är 40, tätningsringsmaterial är PTFE4, matchande o-ring är fluororubber

Specifikationsparametertabell (valfri storlek inom parameterområdet är tillgängligt)
