Våra High Pressure Rotary Seals-serier täcker en mängd högpresterande produkter, inklusive RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS och RC2057, som är utformade för återfall och roterande rörelse inhydraulic, pneum- och vattentryck.

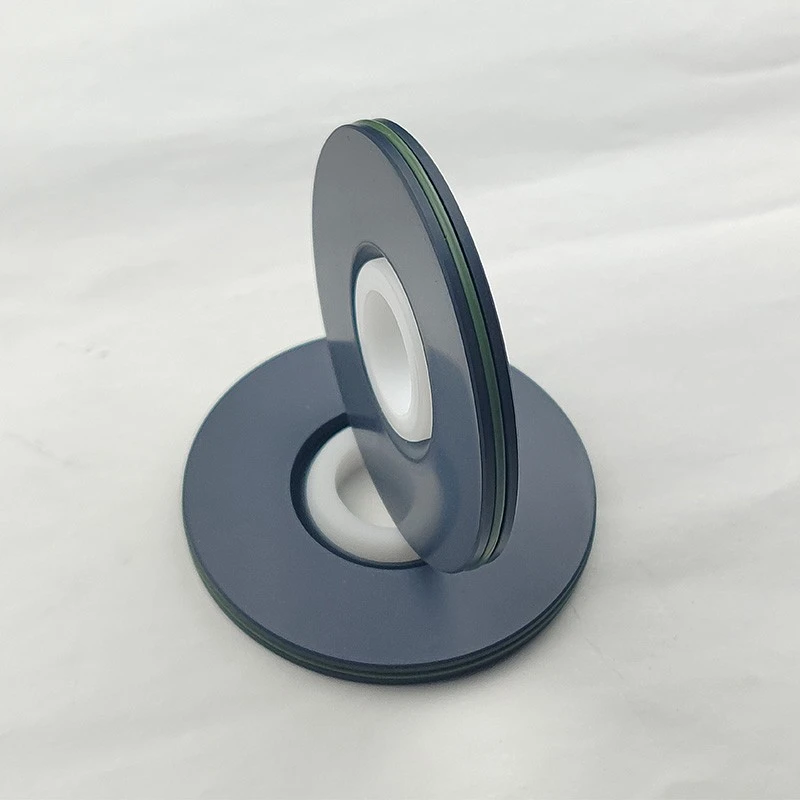

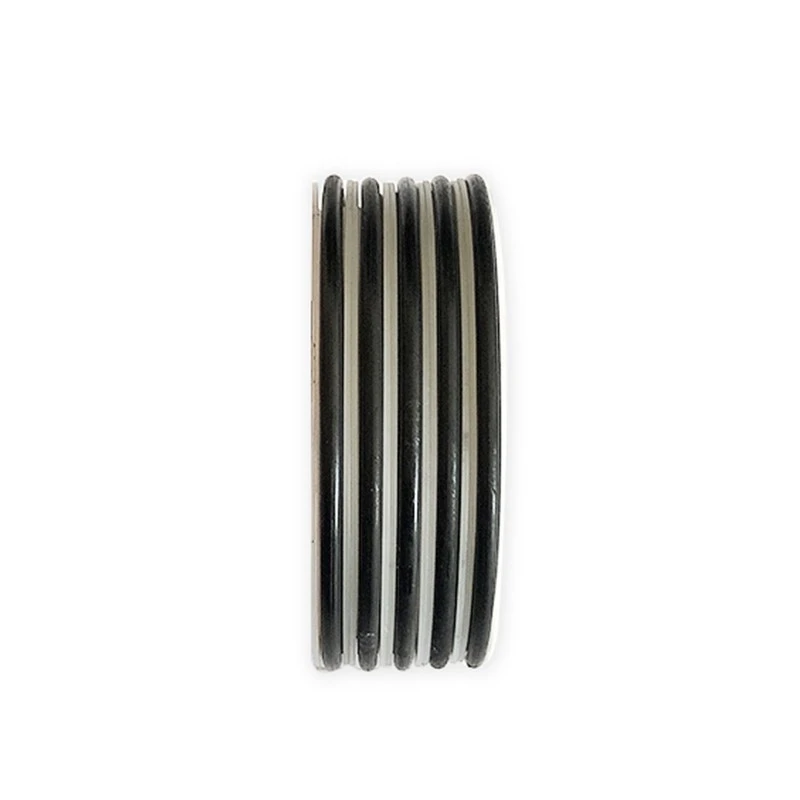

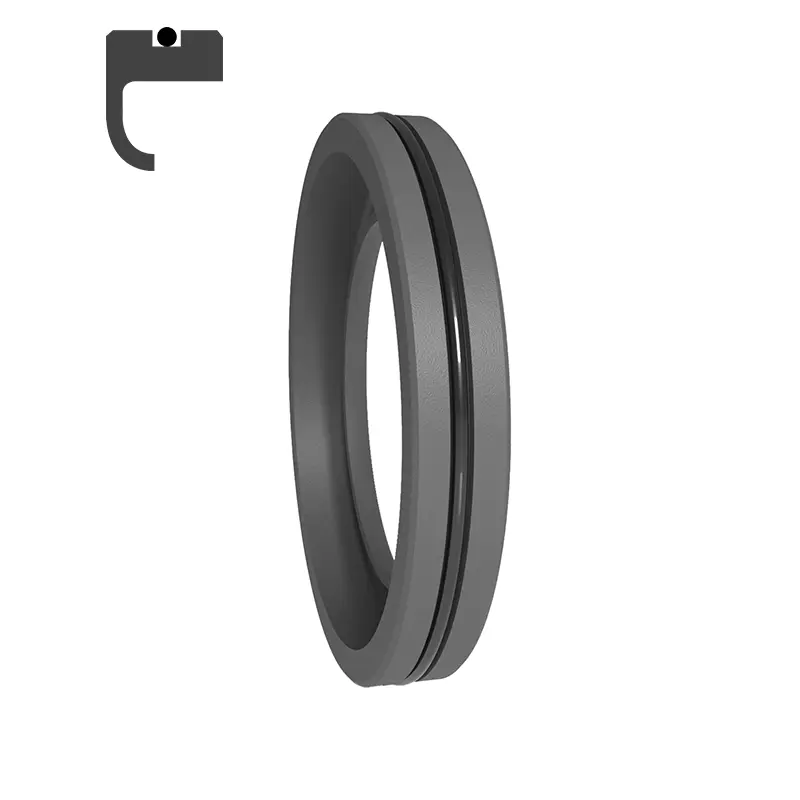

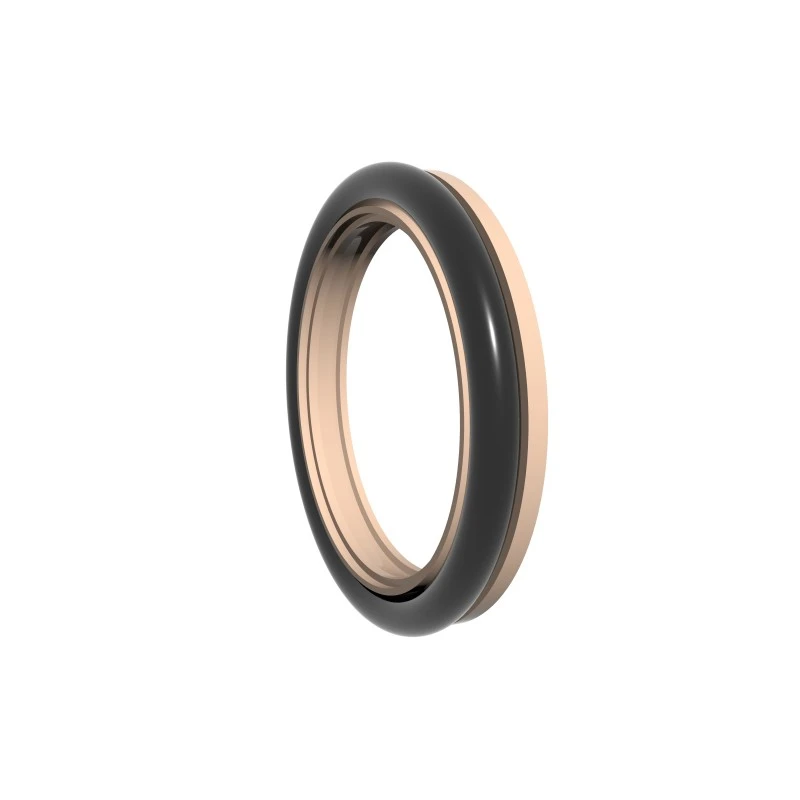

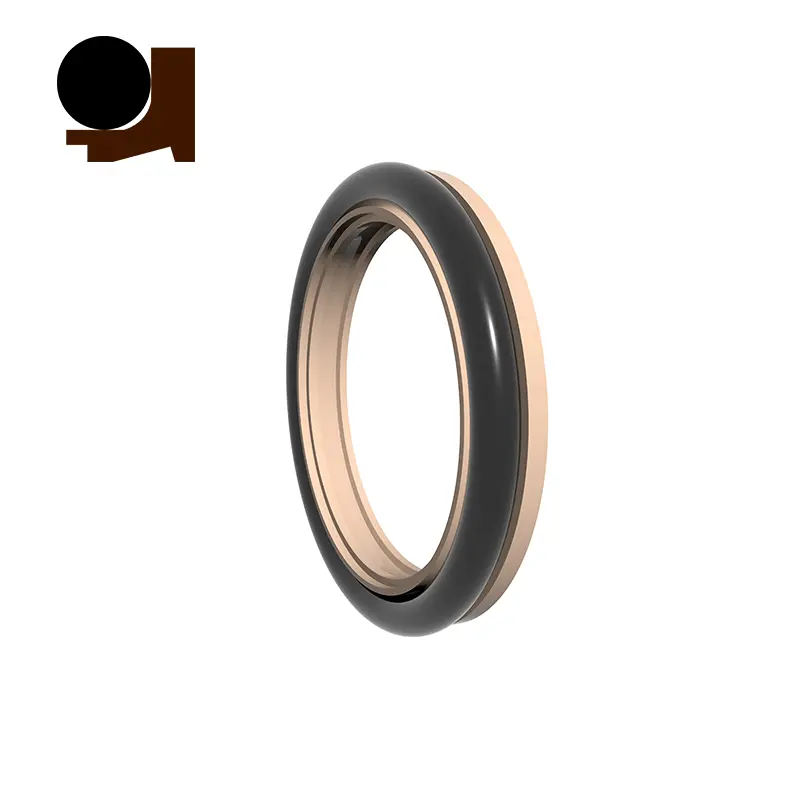

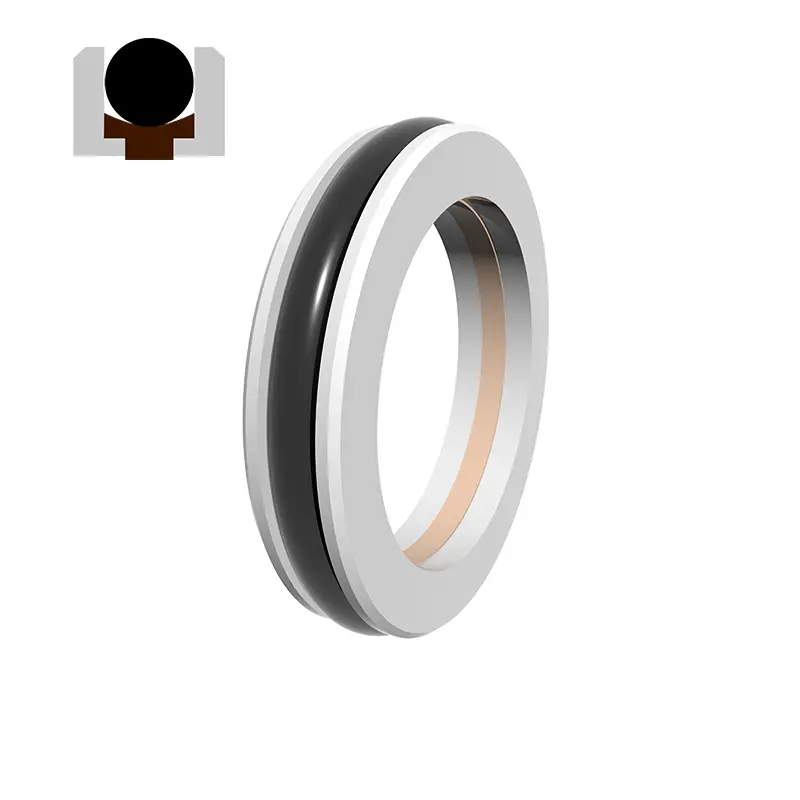

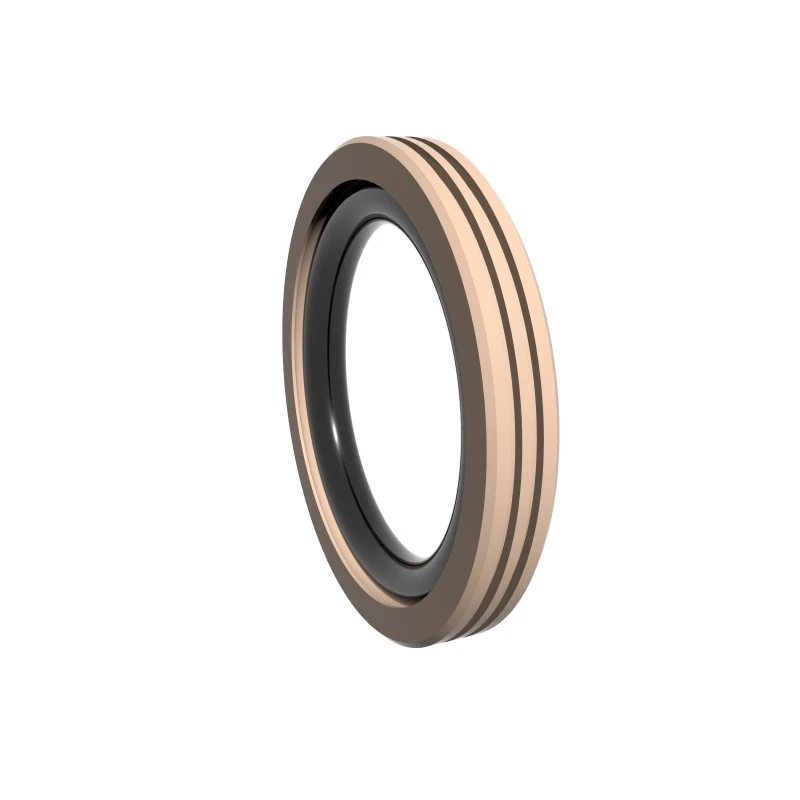

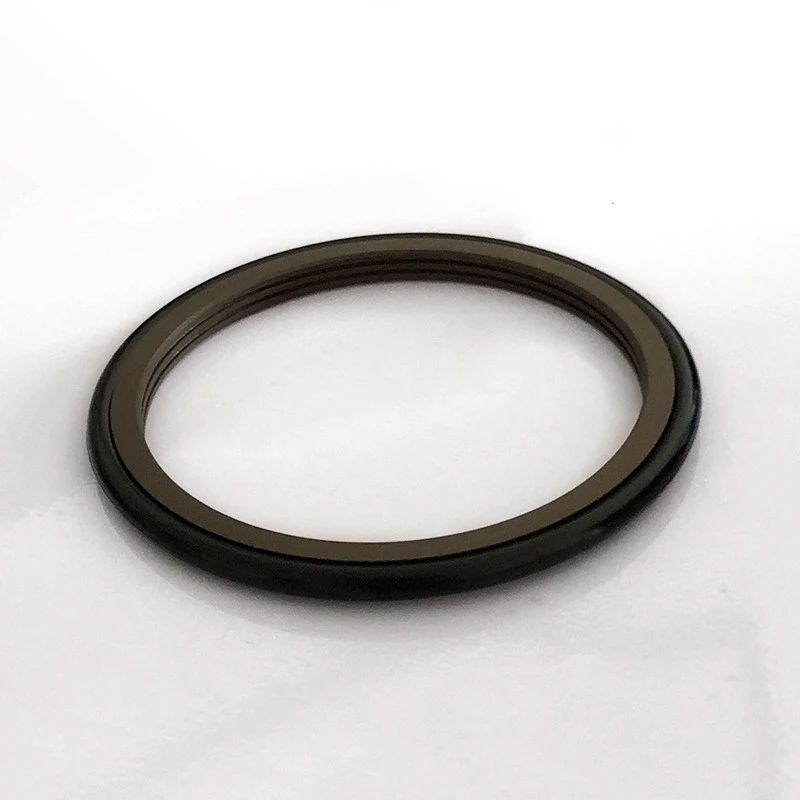

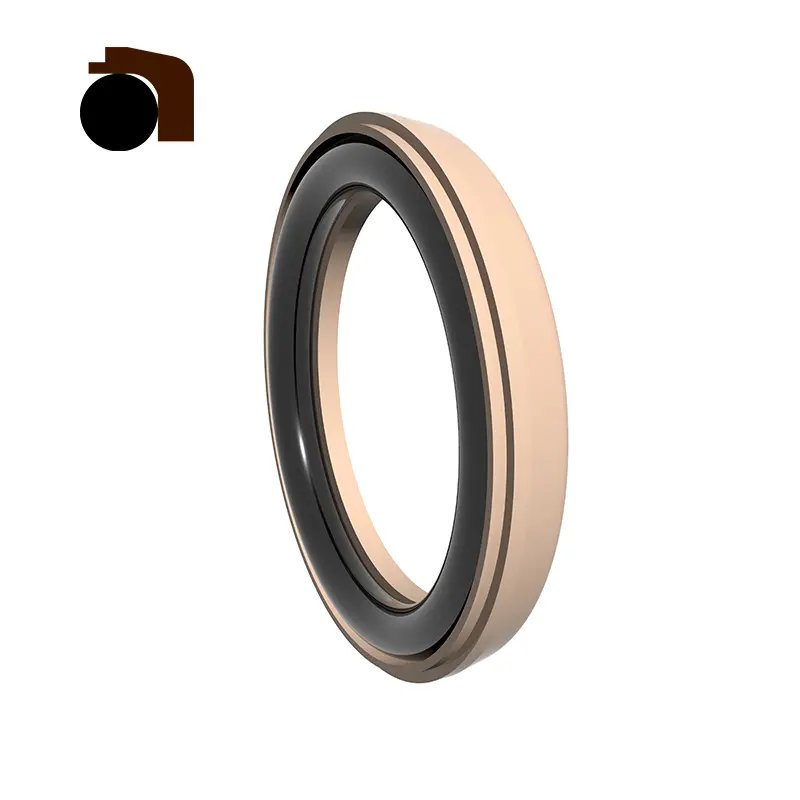

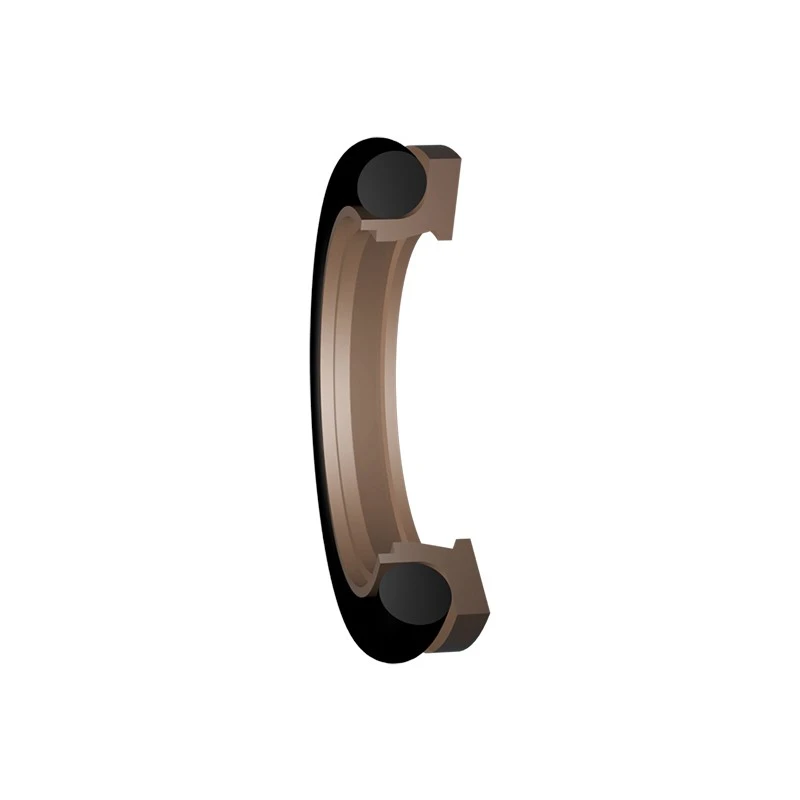

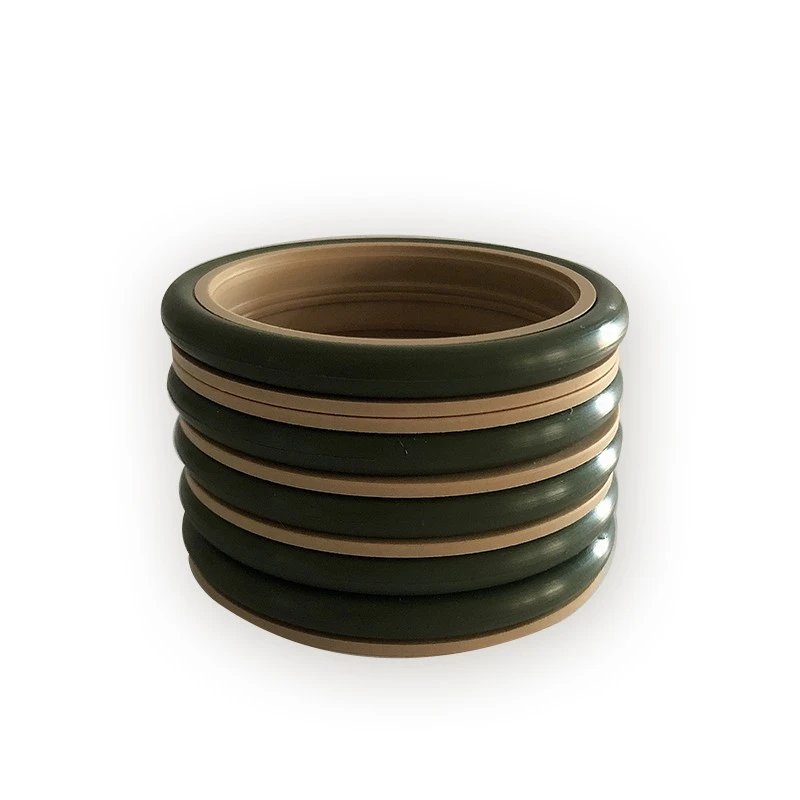

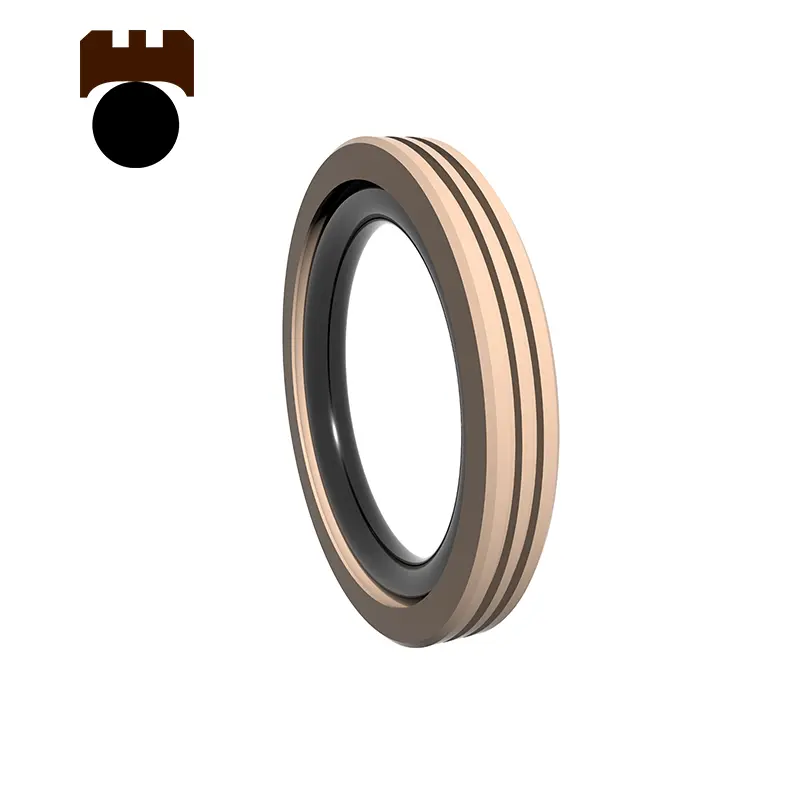

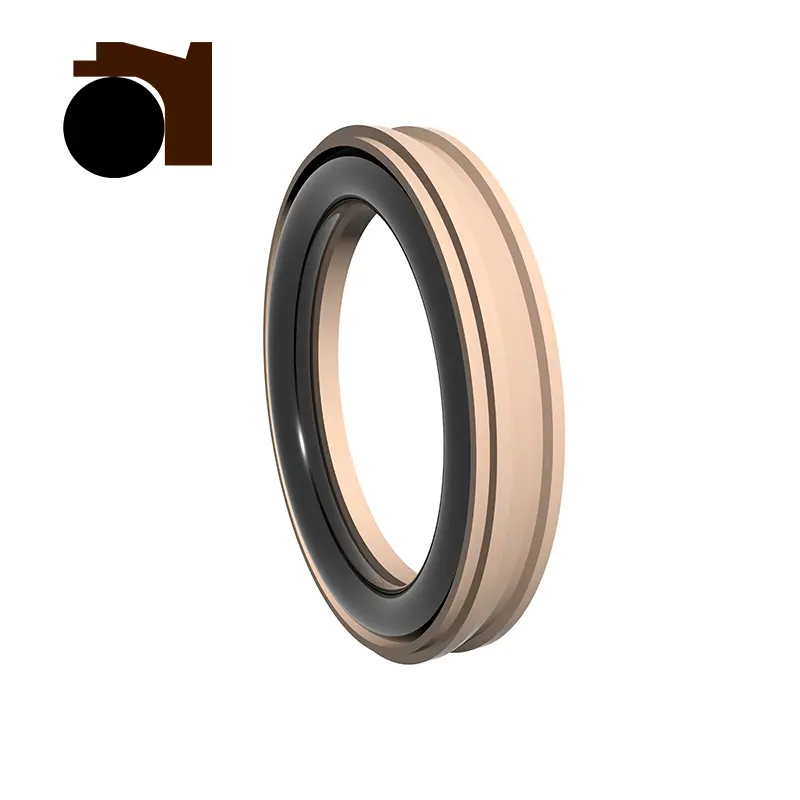

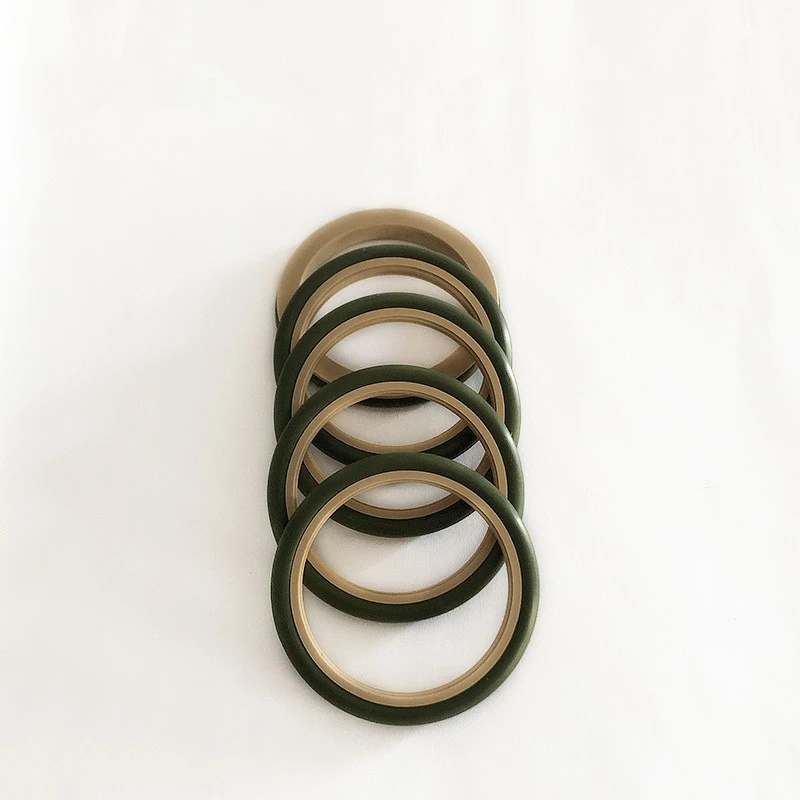

RC2051-serien använder en kombination av fyllda PTFE-tandade tätningsringar och O-ringar för envägsförsegling. Den har låg friktion och höga tätningsegenskaper och är uppdelad i standardtyp (RC2051-B) och höghastighetstyp (RC2051-G).

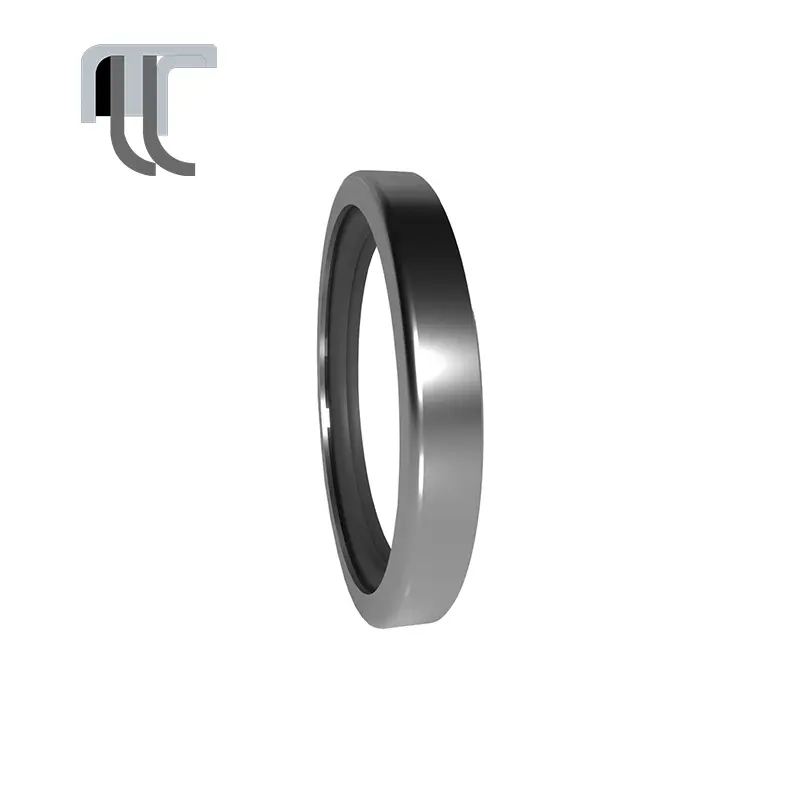

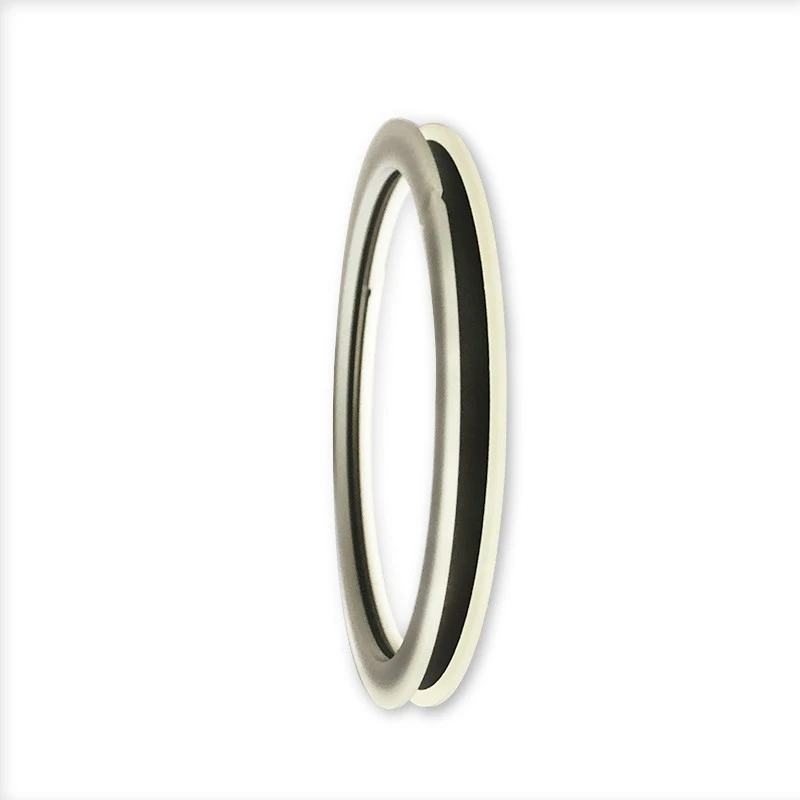

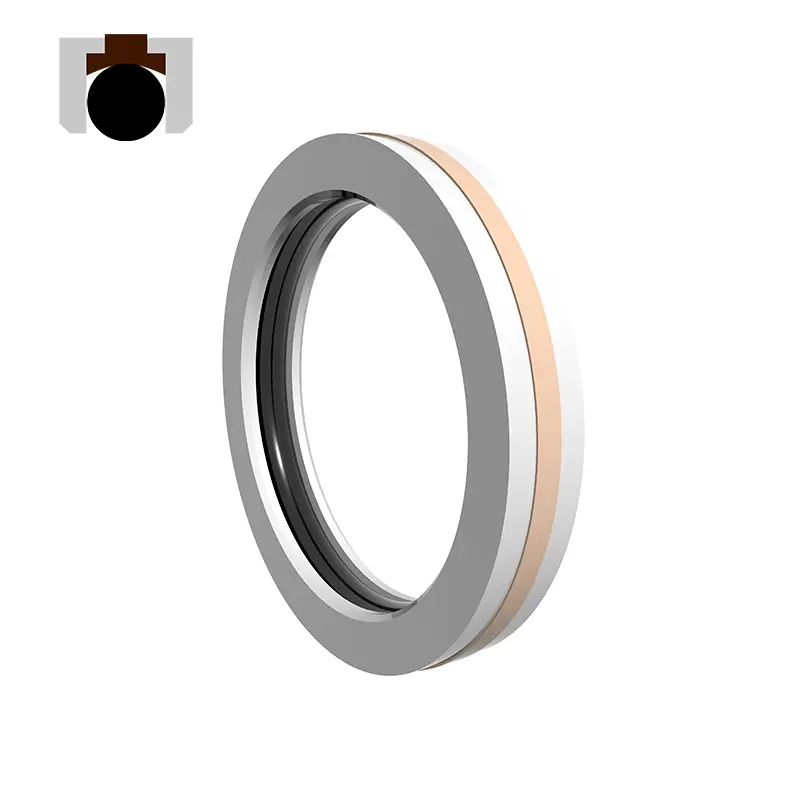

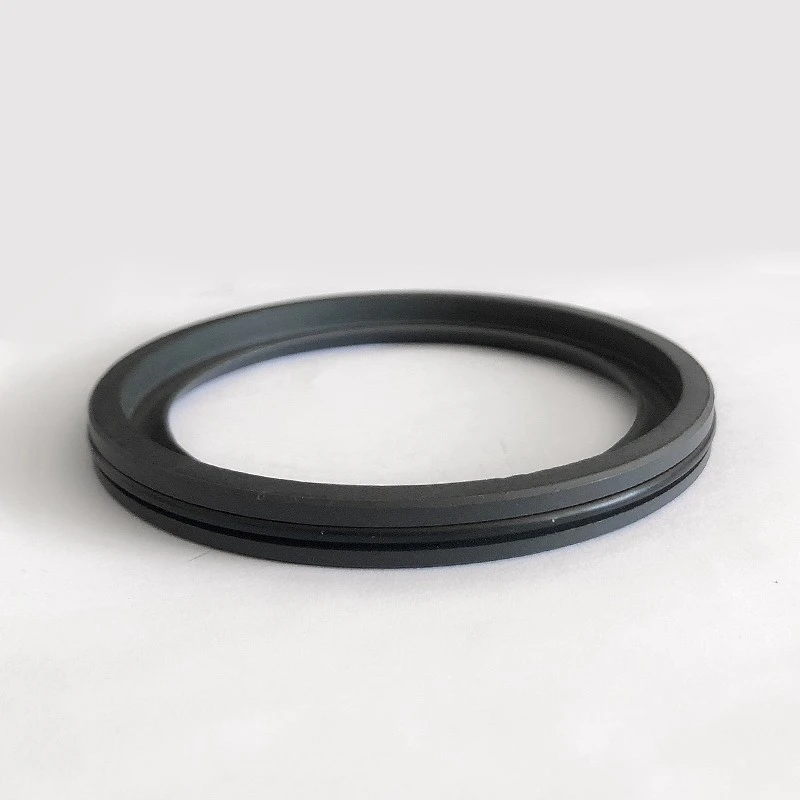

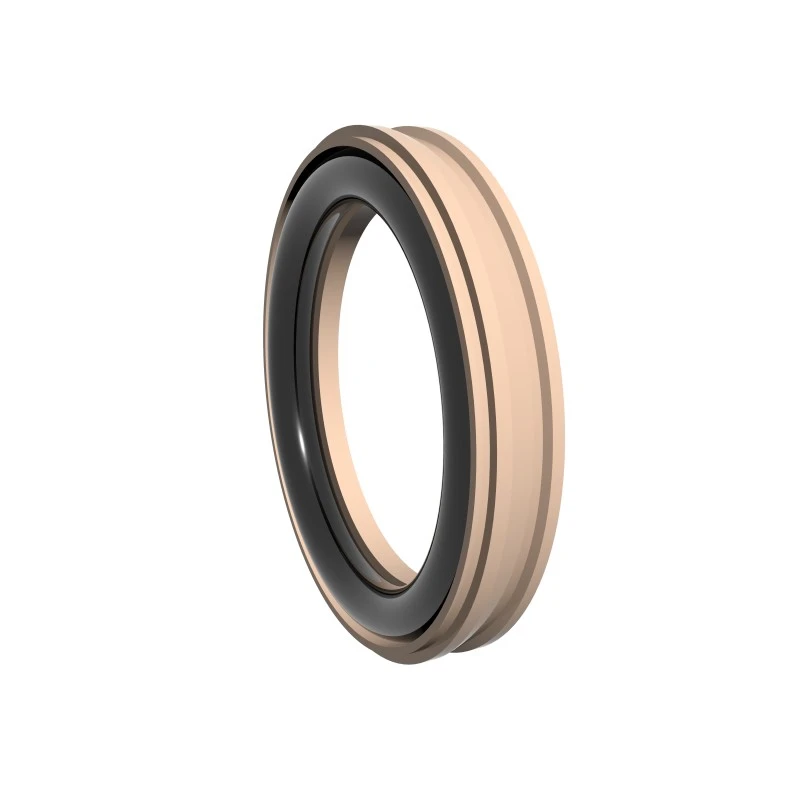

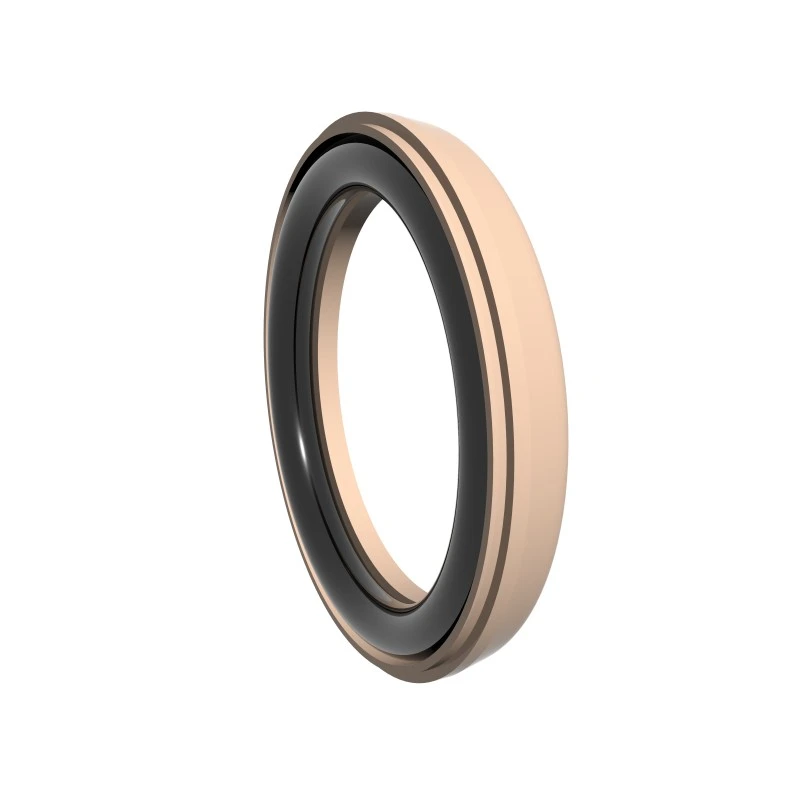

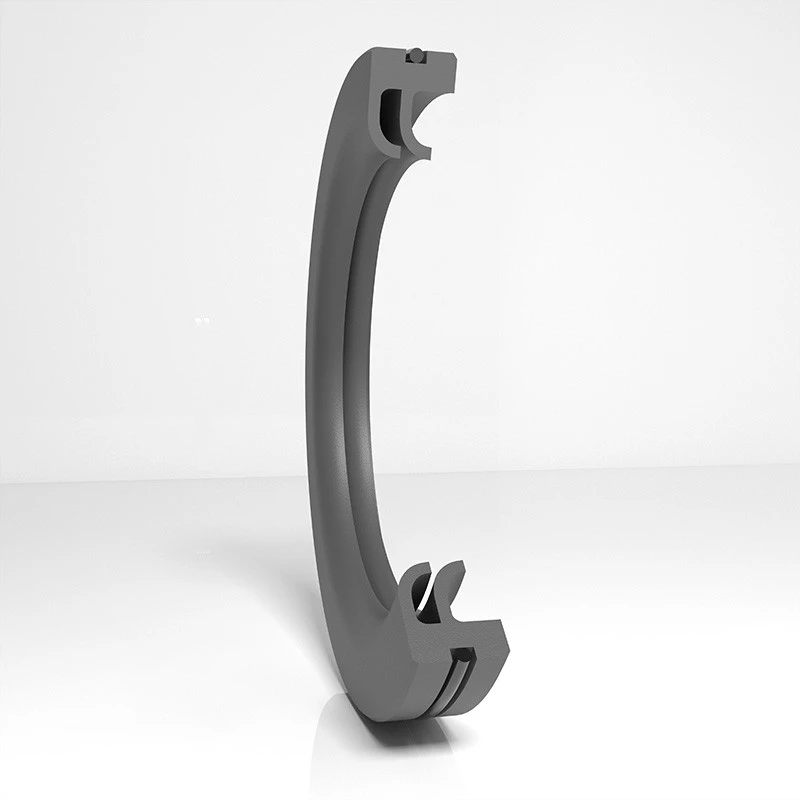

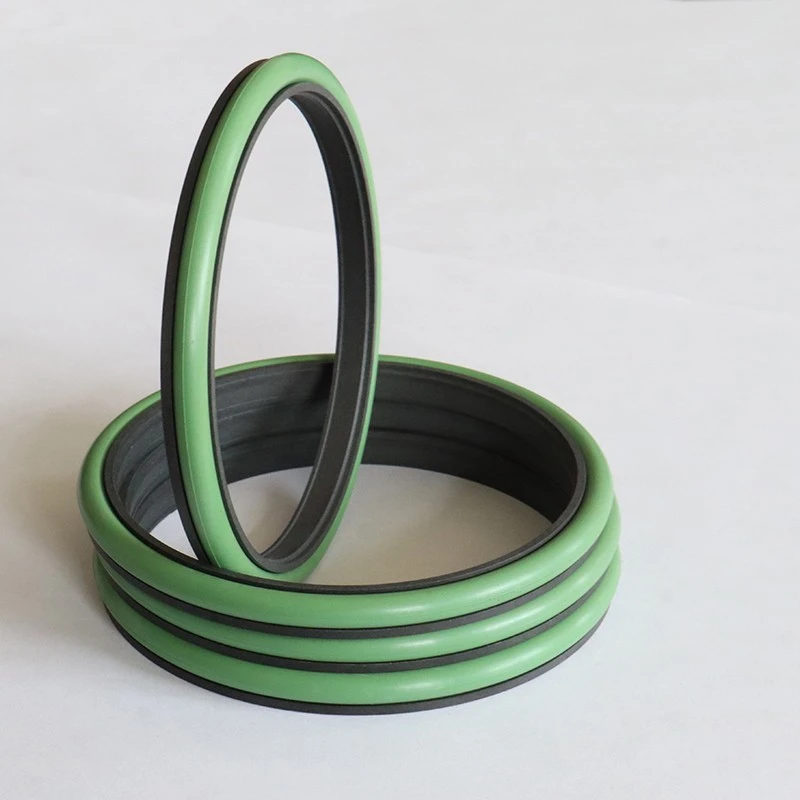

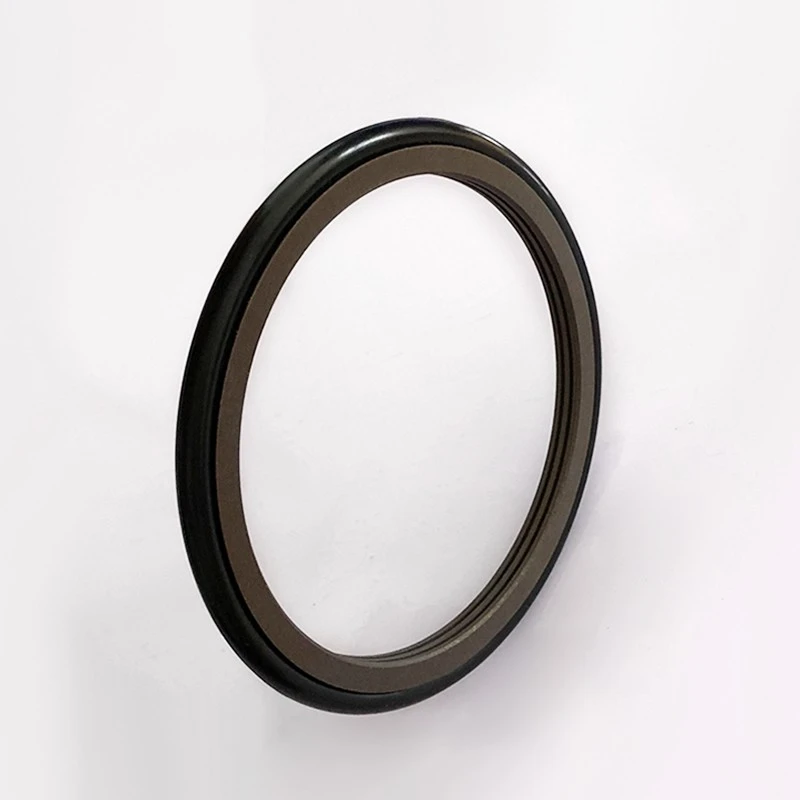

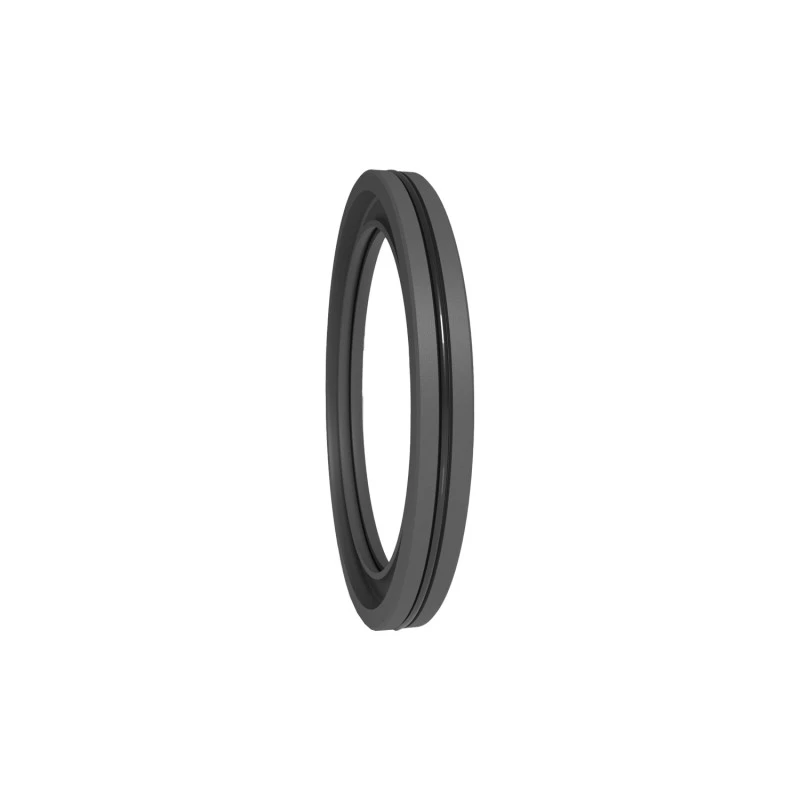

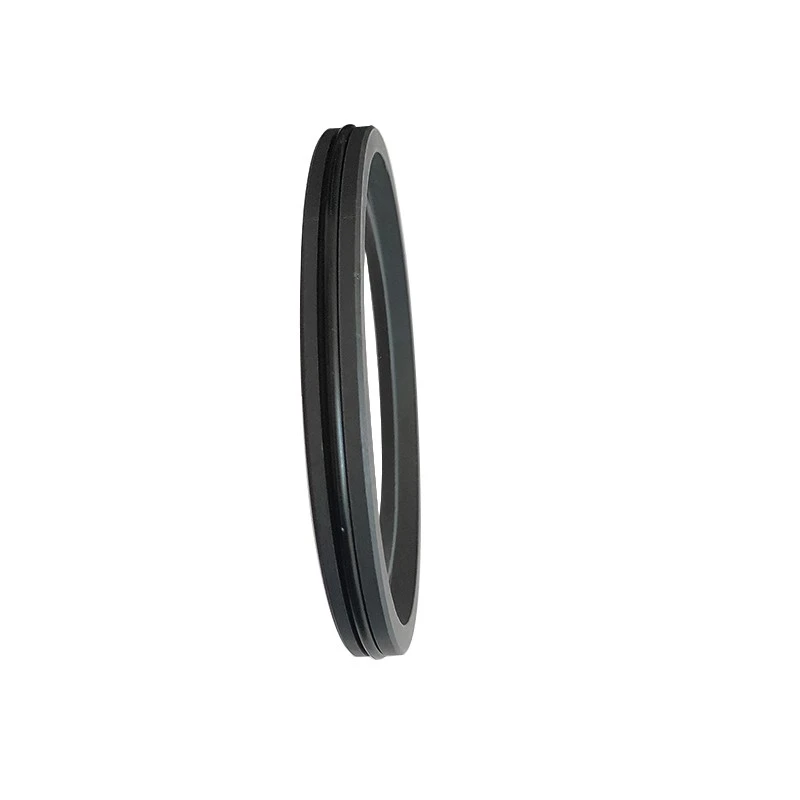

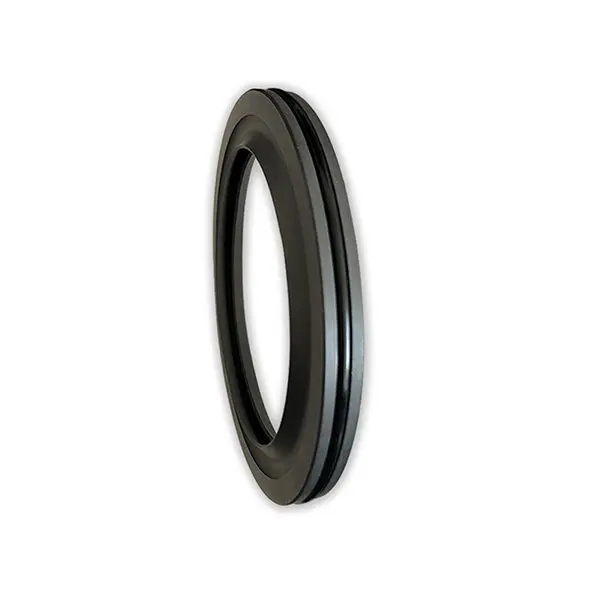

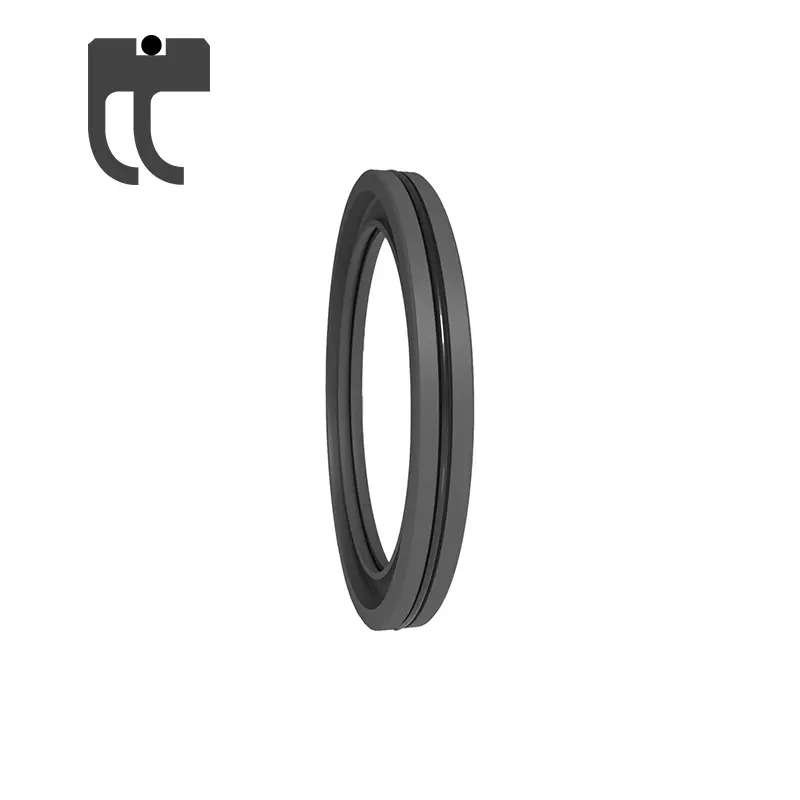

Serien RC2052 och RC2054 är utrustade med fyrkantiga tätningsringar med oljeförvaringspår, som är lämpliga för hydraulisk roterande dubbelriktad tätning. Strukturen är kompakt och stöder vattentrycksmiljö.

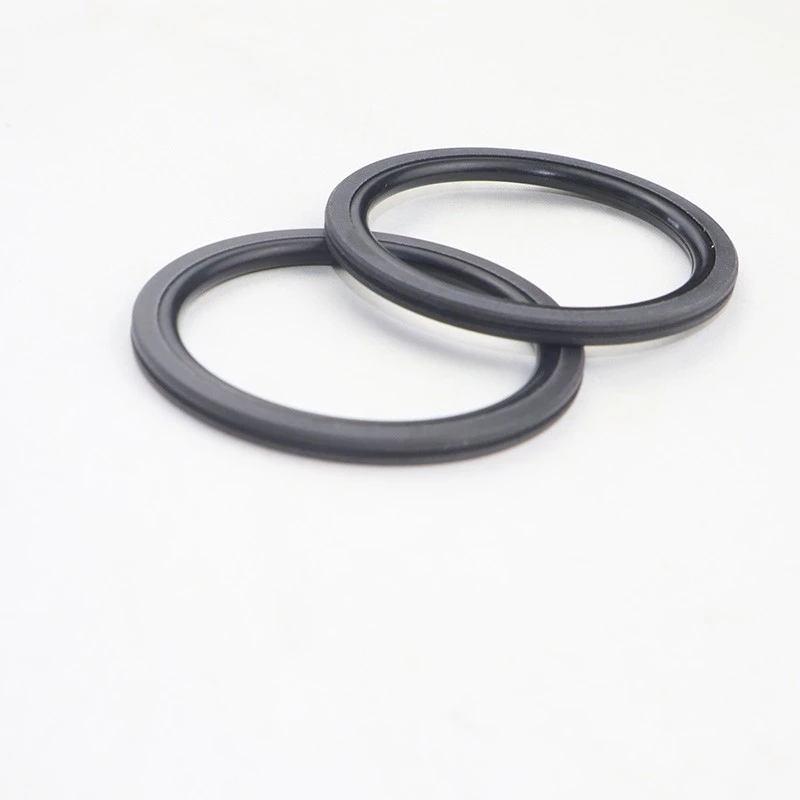

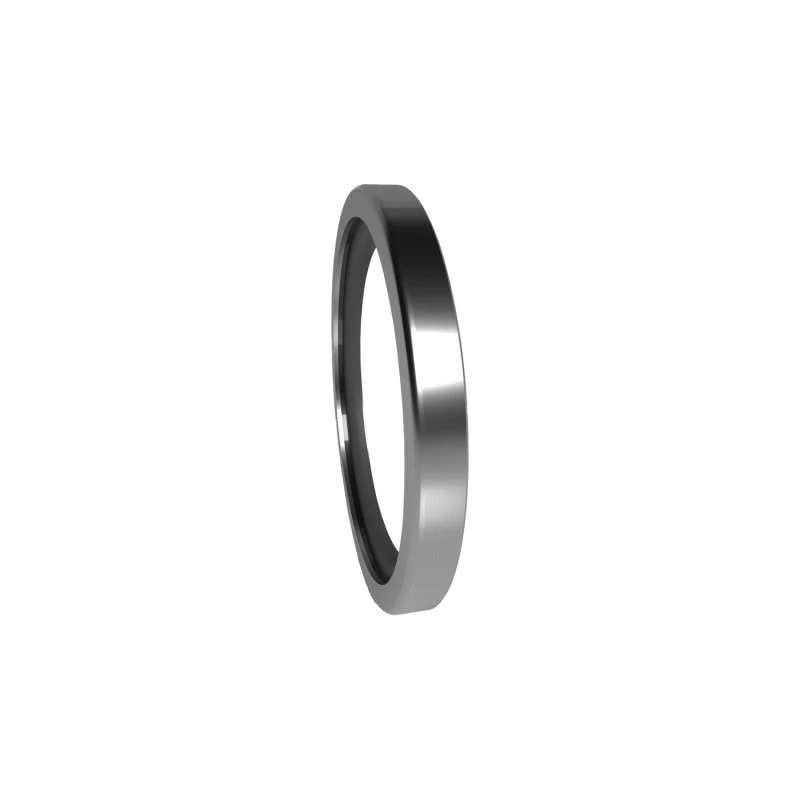

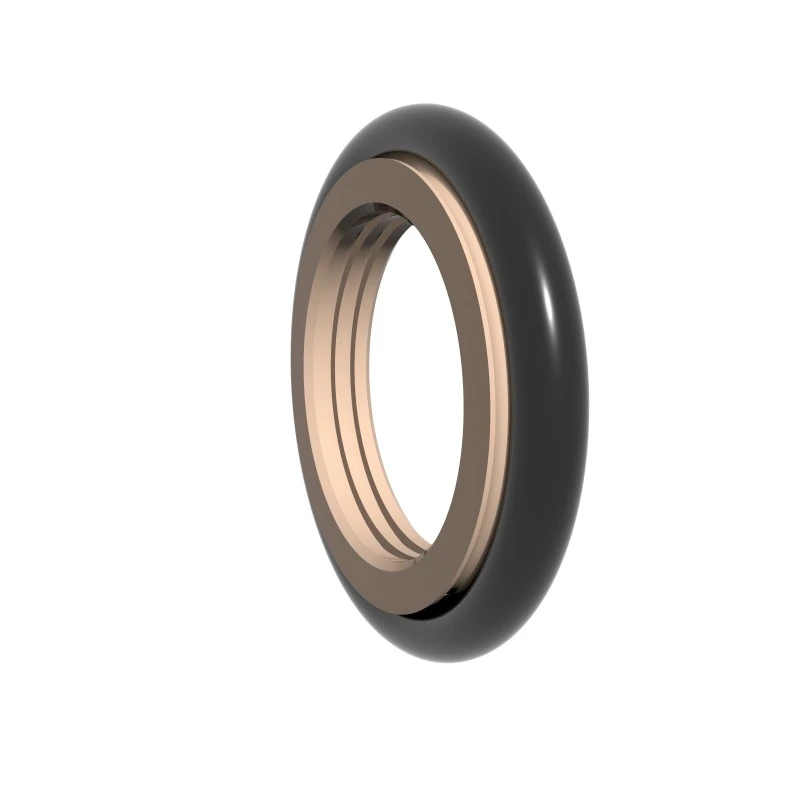

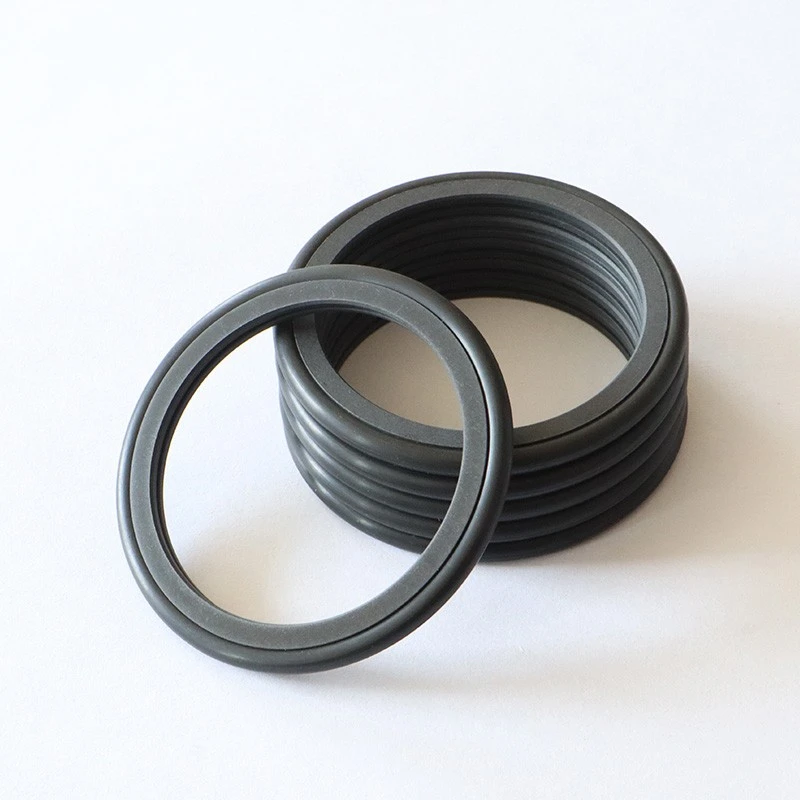

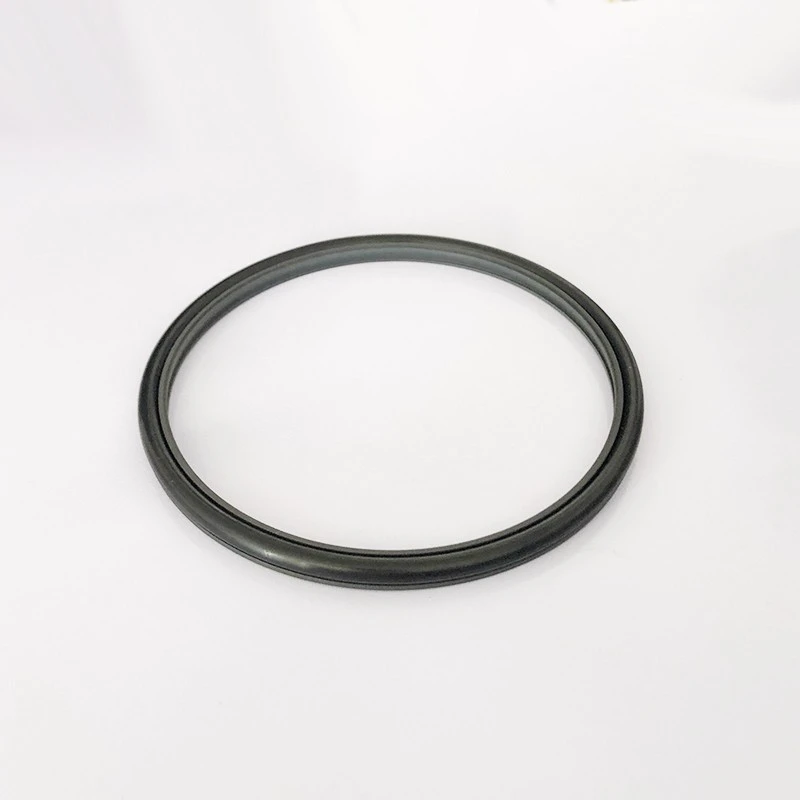

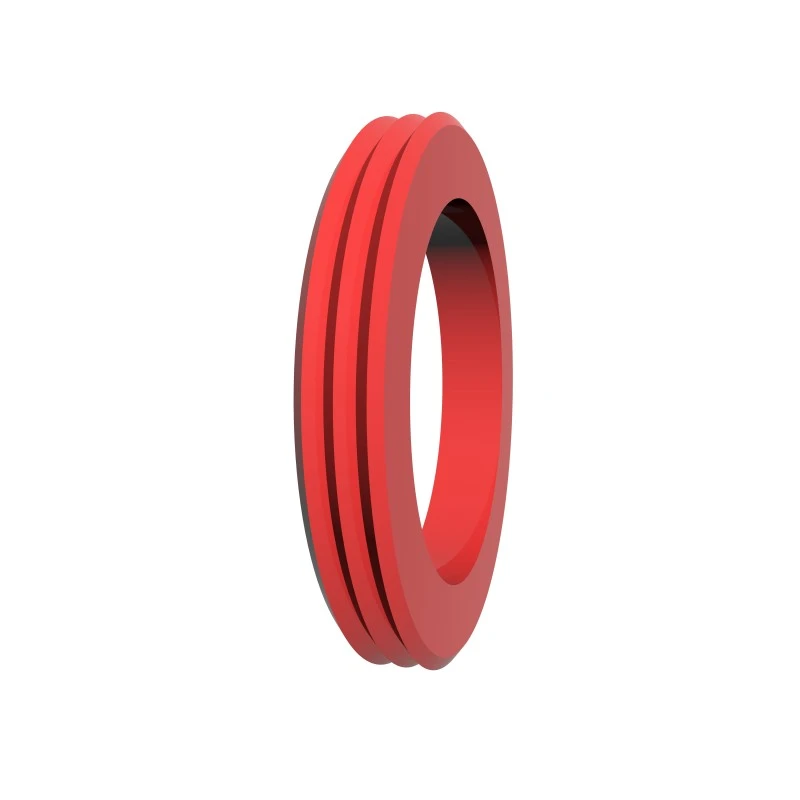

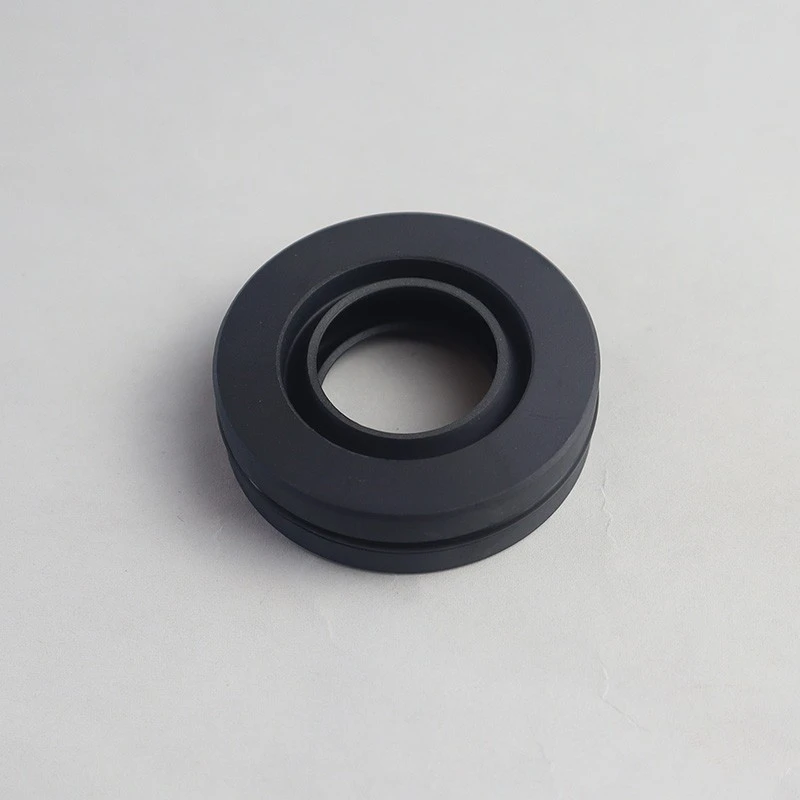

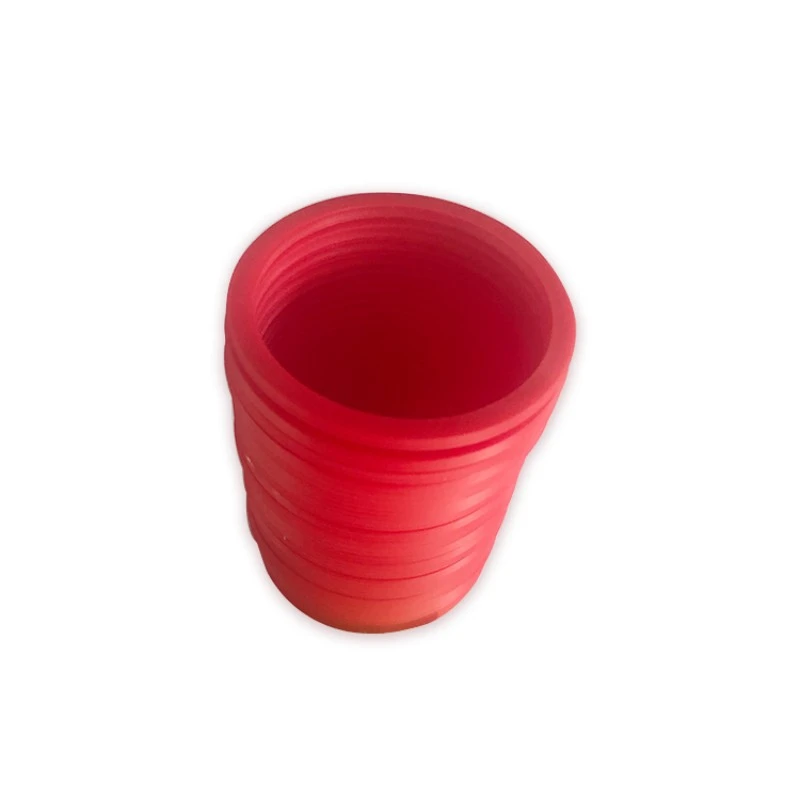

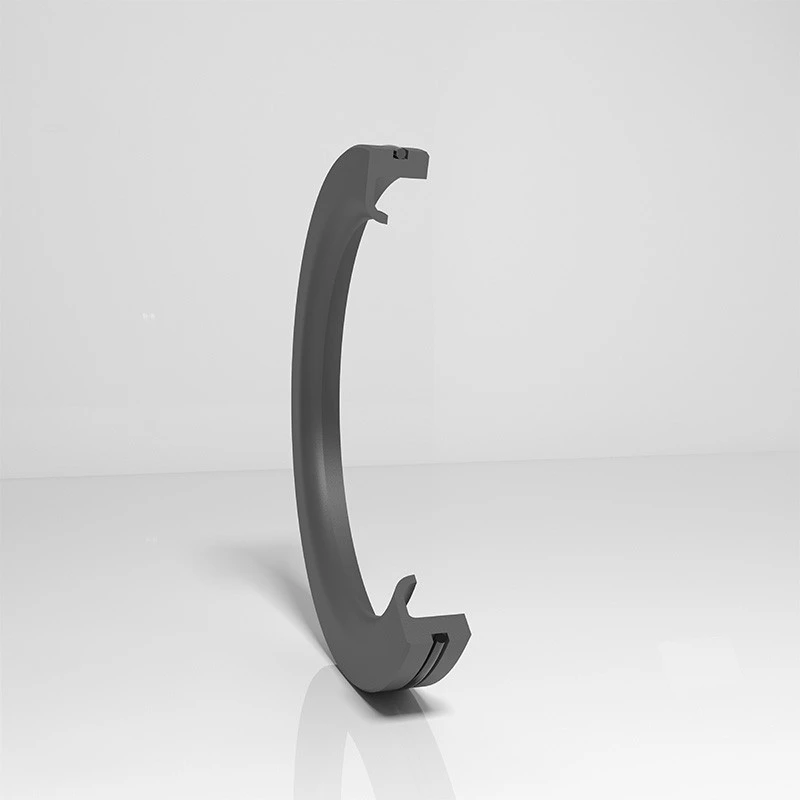

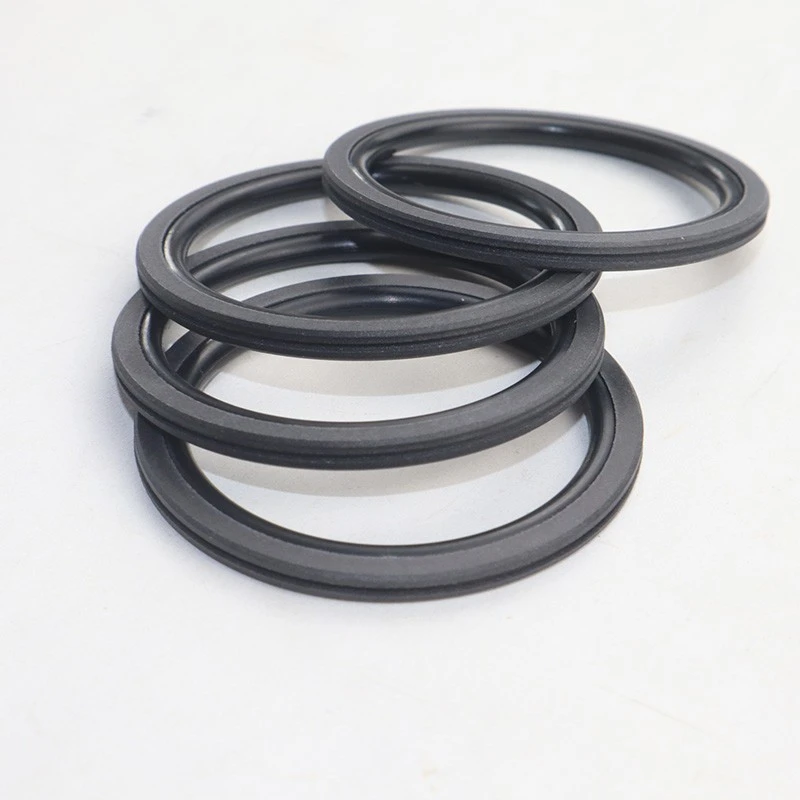

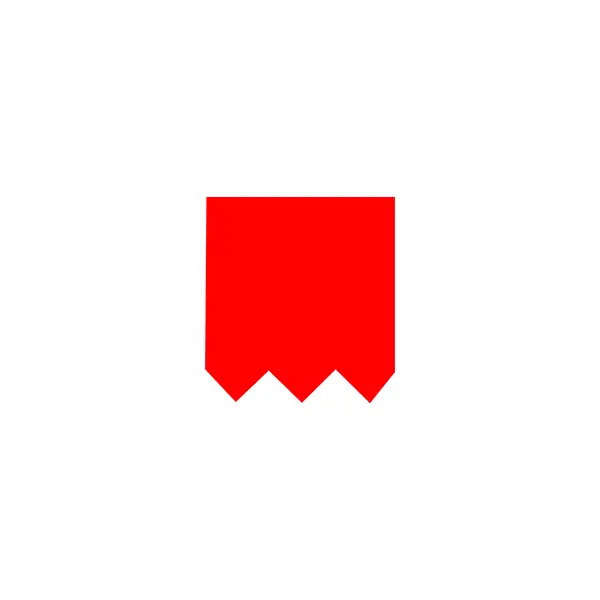

RCX17- och RCX18-serien är gjorda av högpresterande PU-material, med tandade tvärsnittsdesign för enkel installation. De är lämpliga för roterande axel och tätning av roterande hål, och spårdesignen är utbytbar.

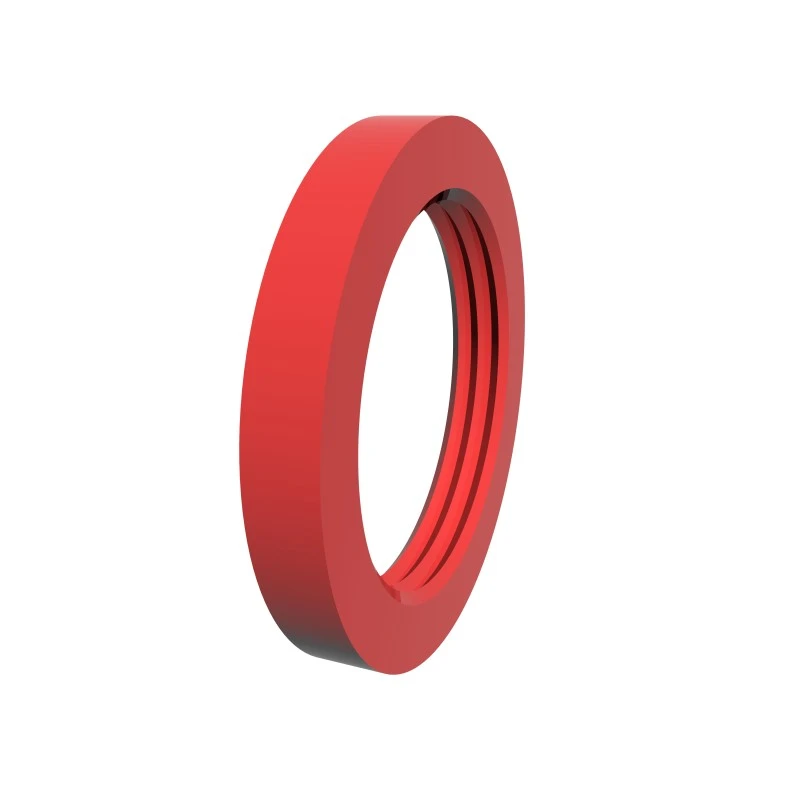

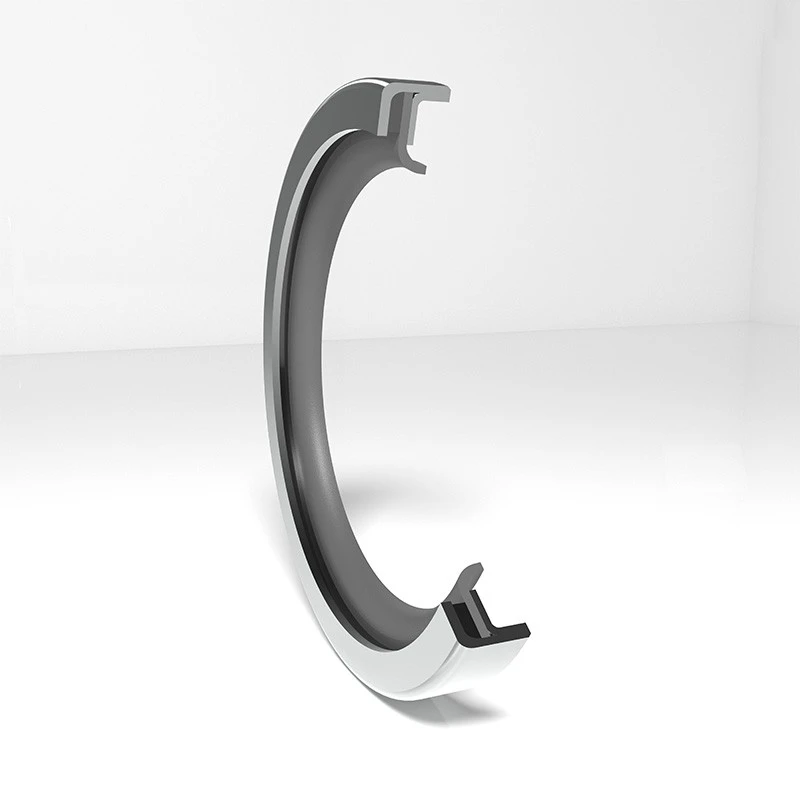

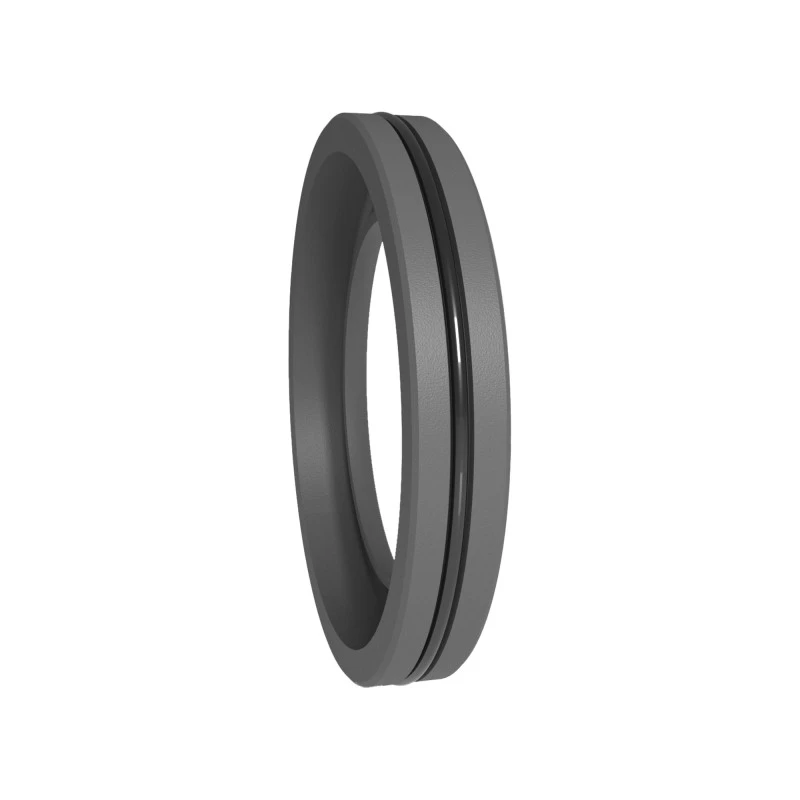

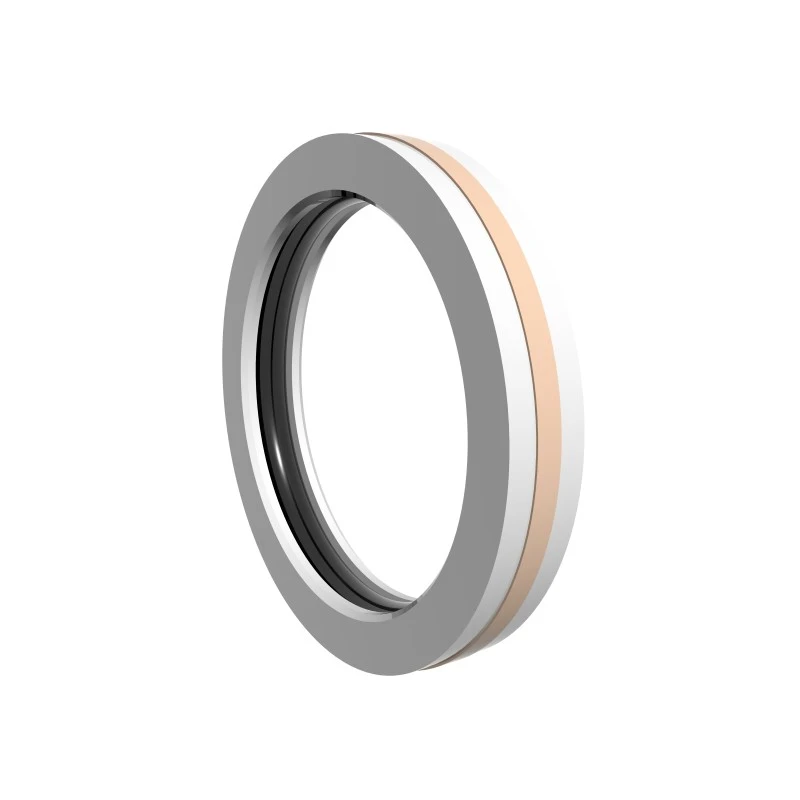

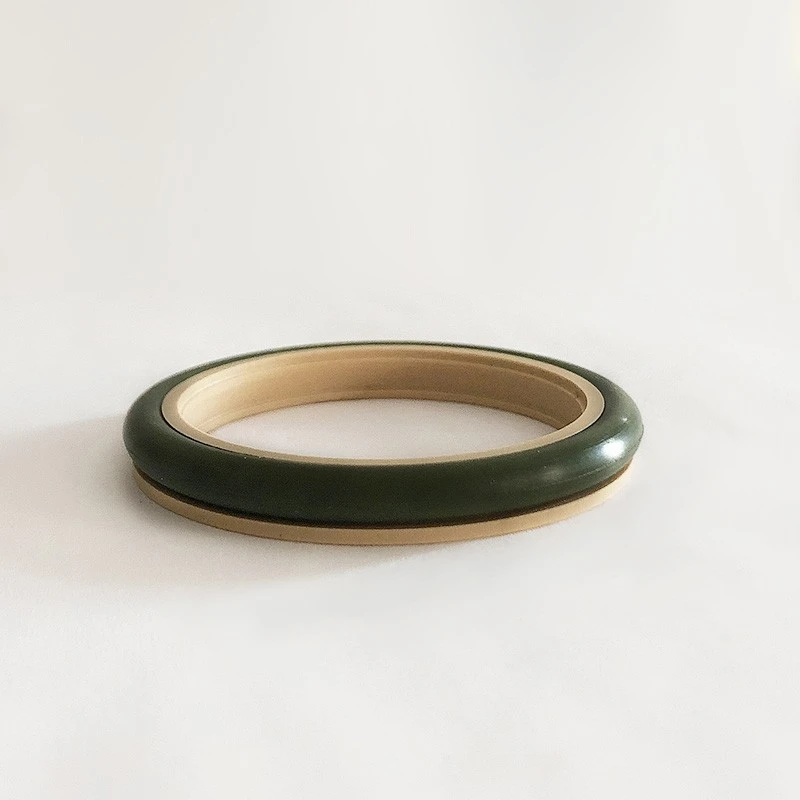

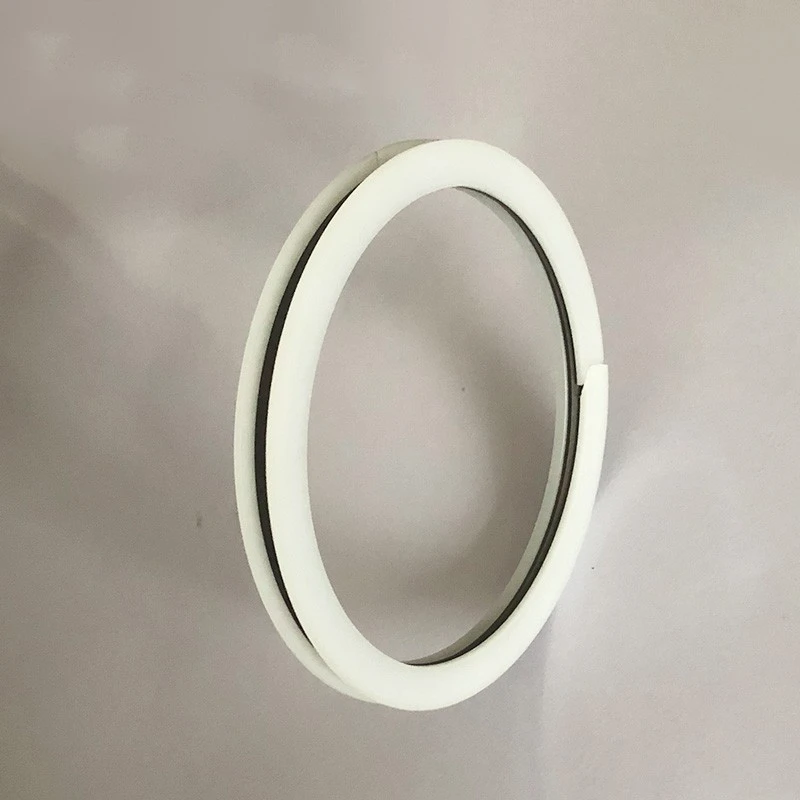

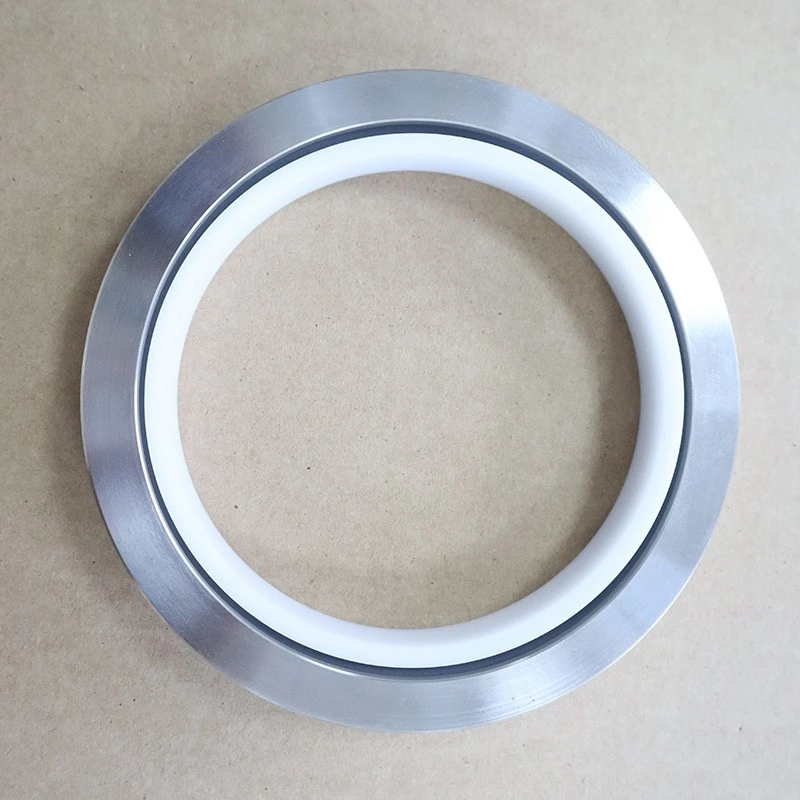

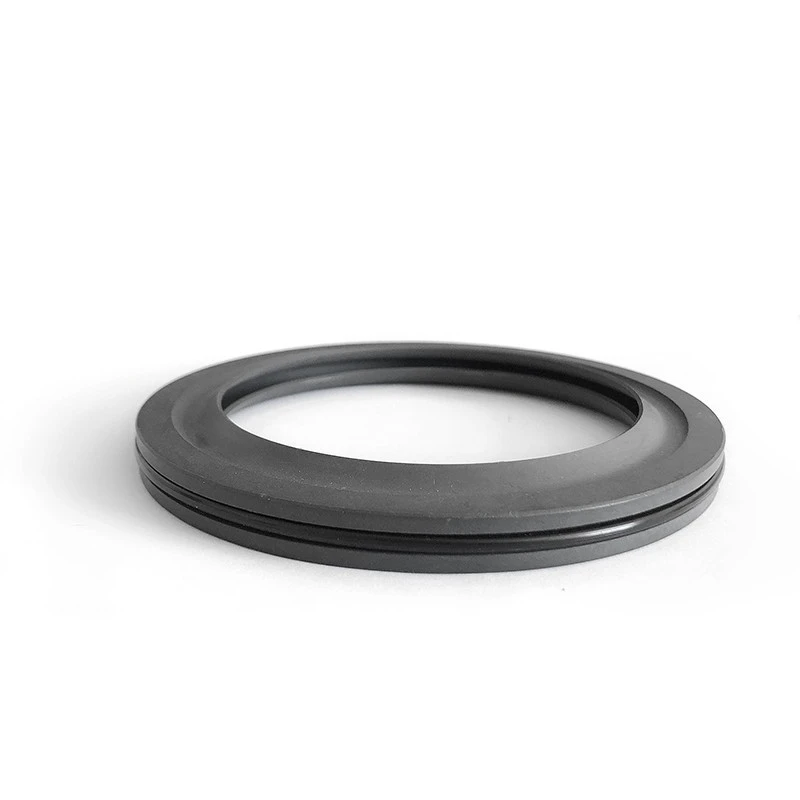

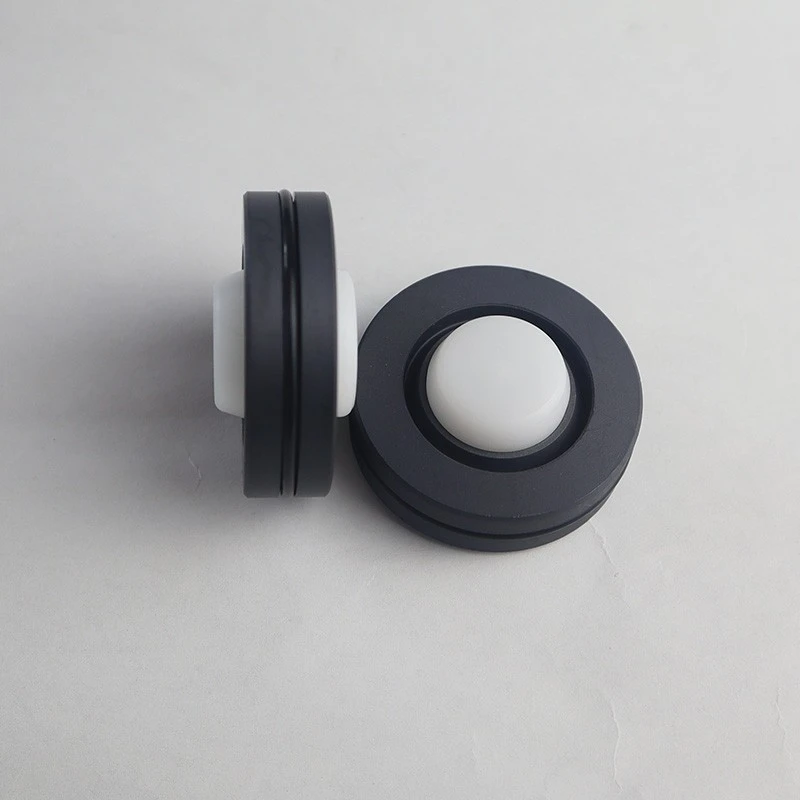

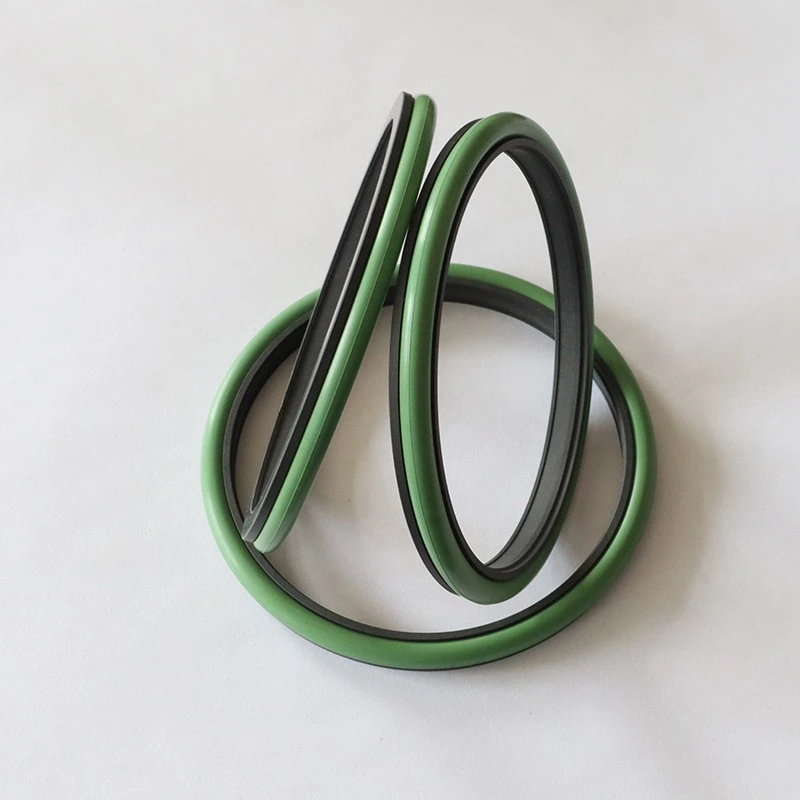

RDI- och RDA-serien består av PTFE-tätningsringar, L-formade plaststödringar och O-ringar, som är lämpliga för högtryck, låg hastighet, roterande dubbelriktad tätning, högtrycksmotstånd, låg friktion och lång livslängd.

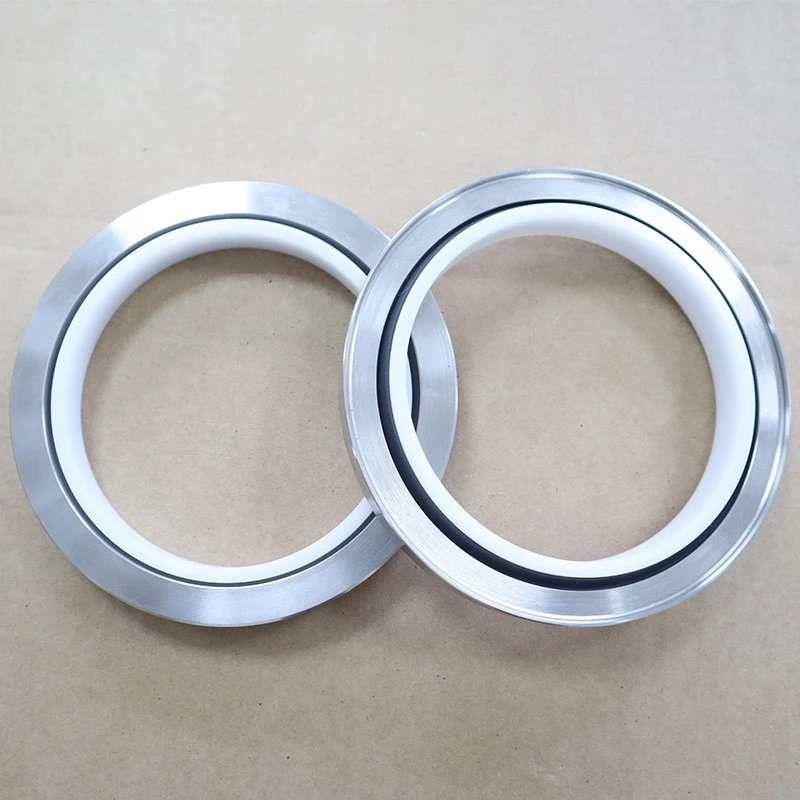

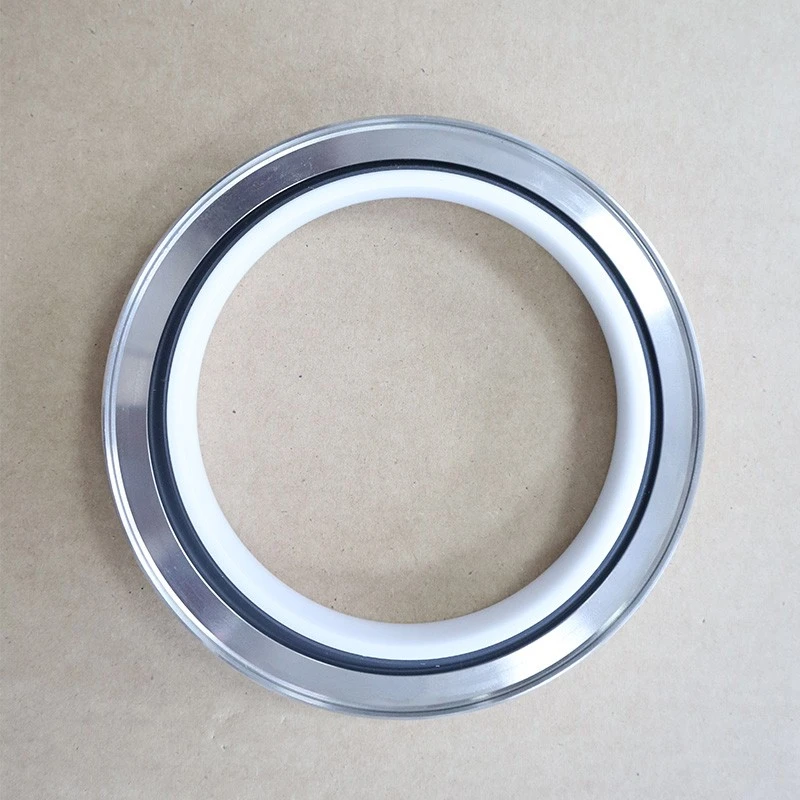

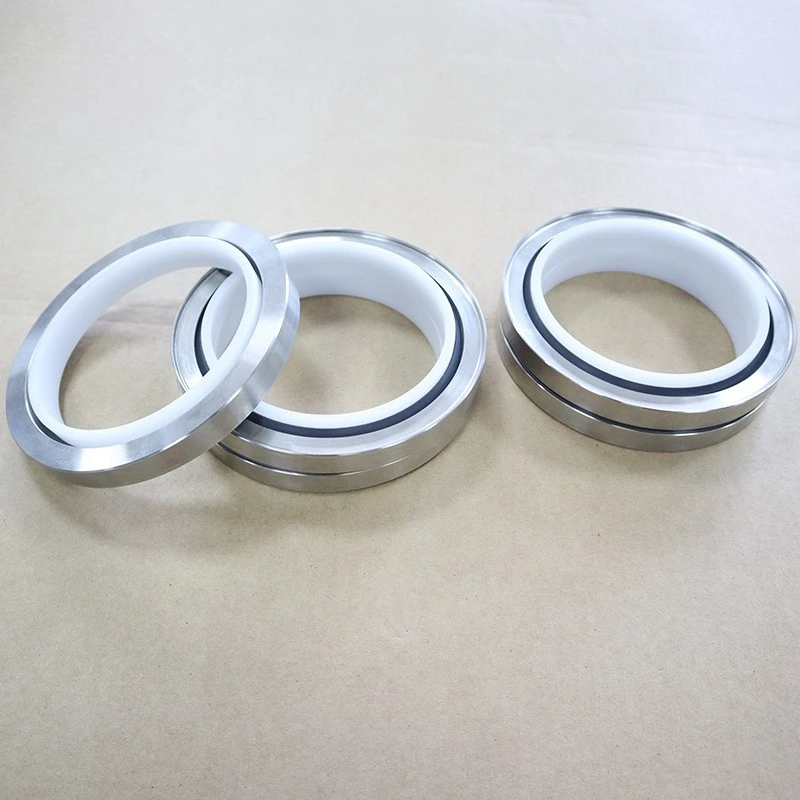

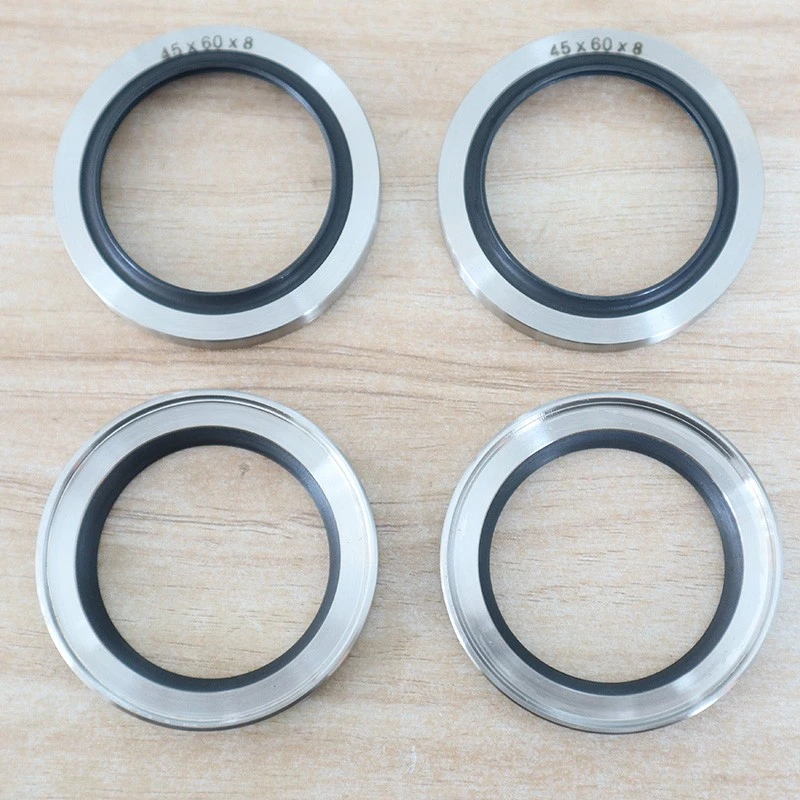

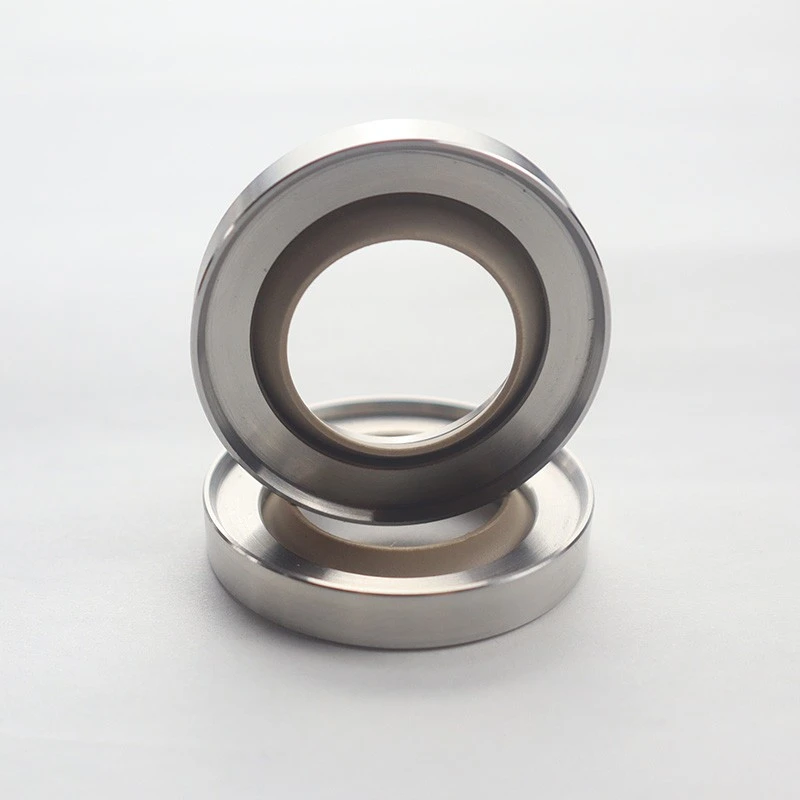

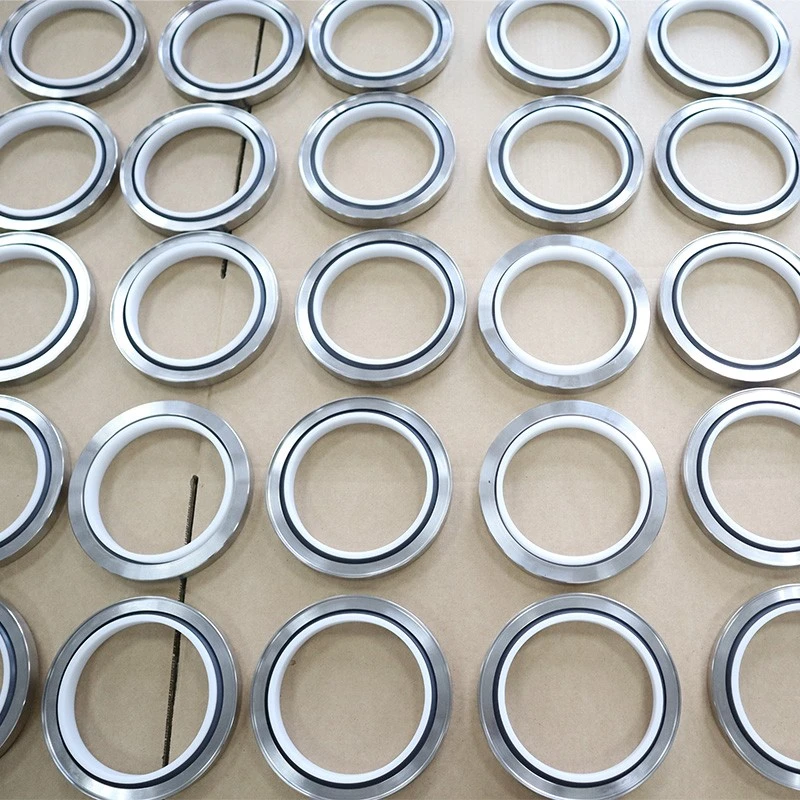

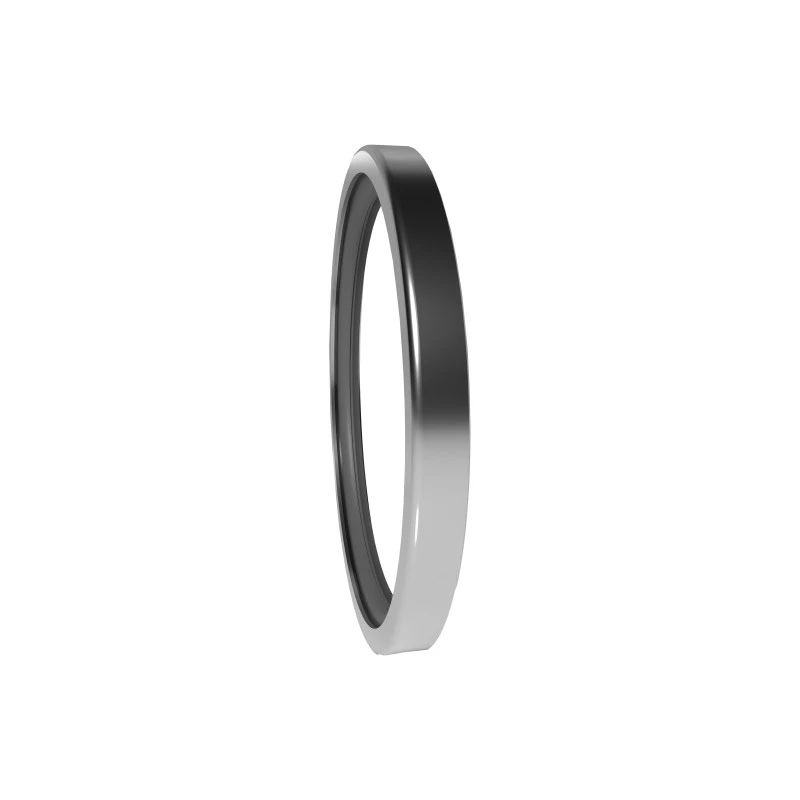

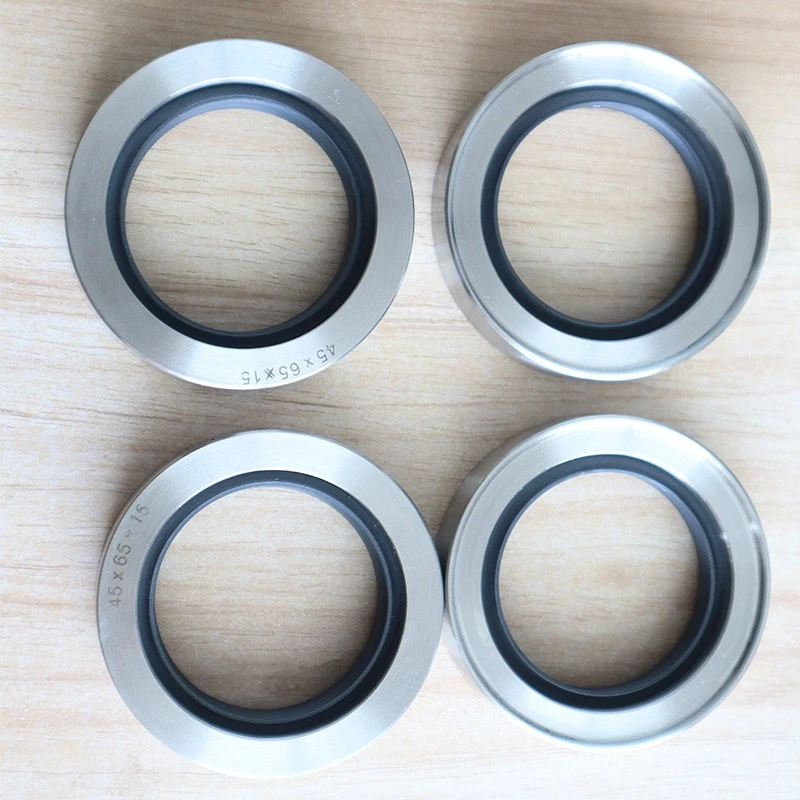

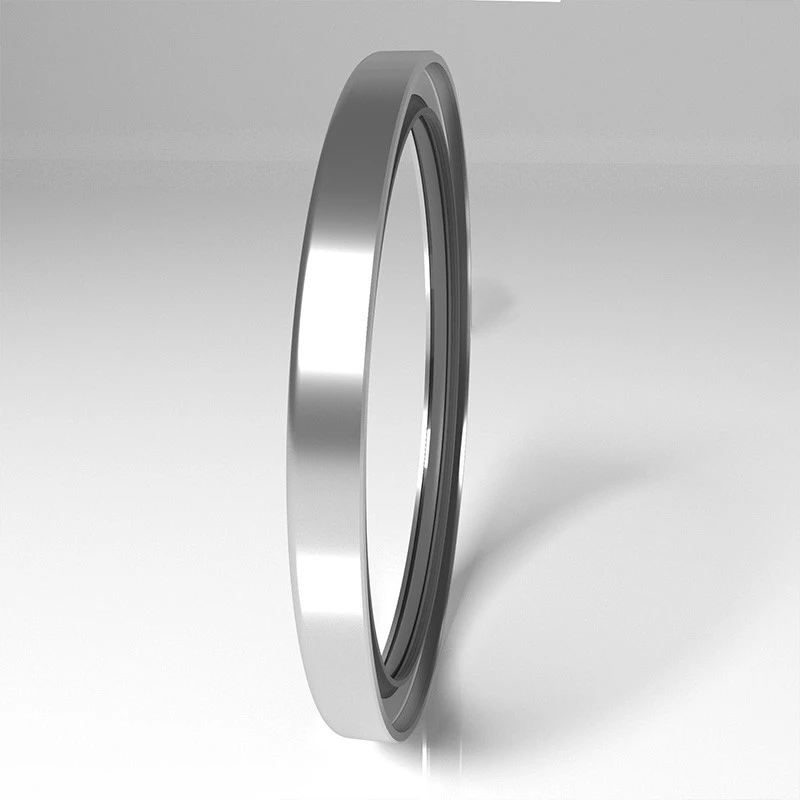

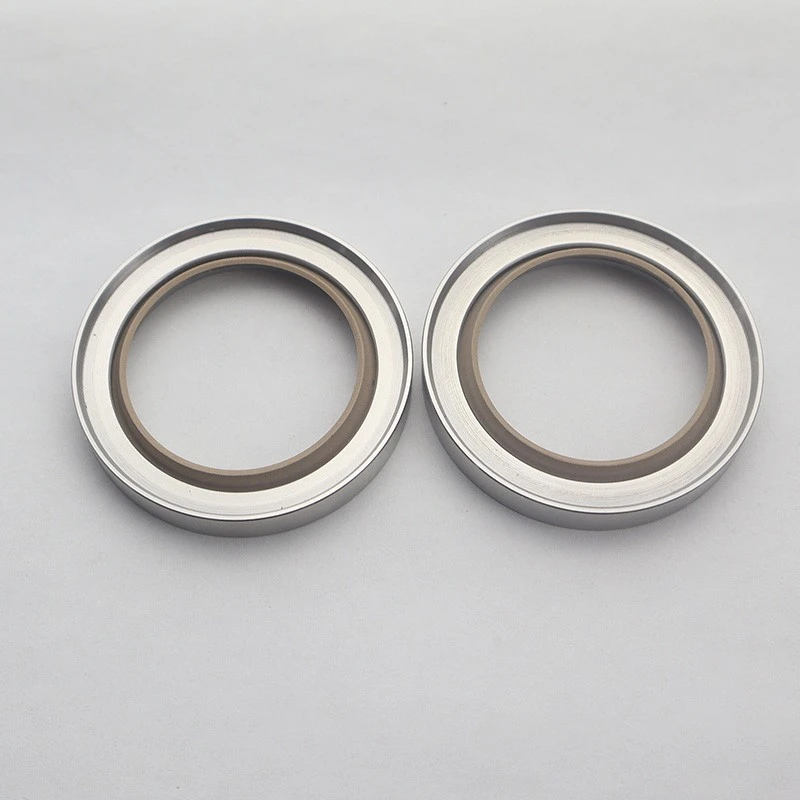

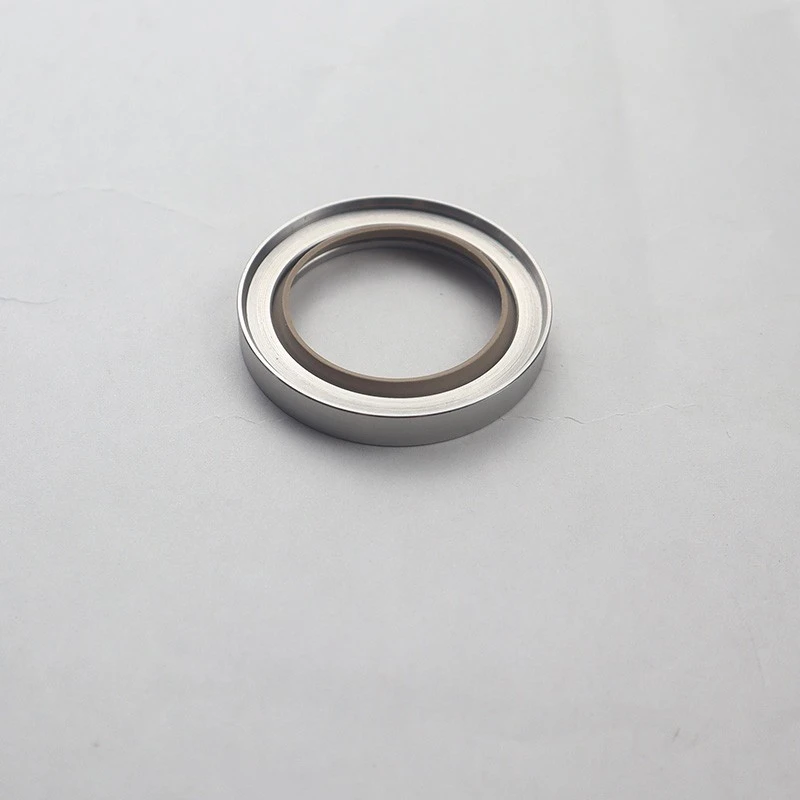

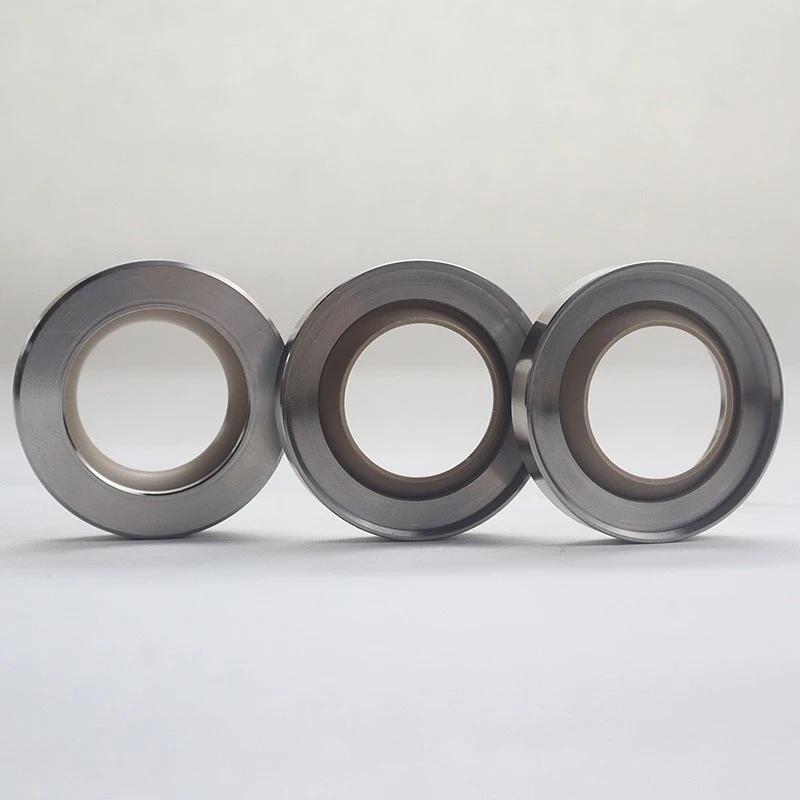

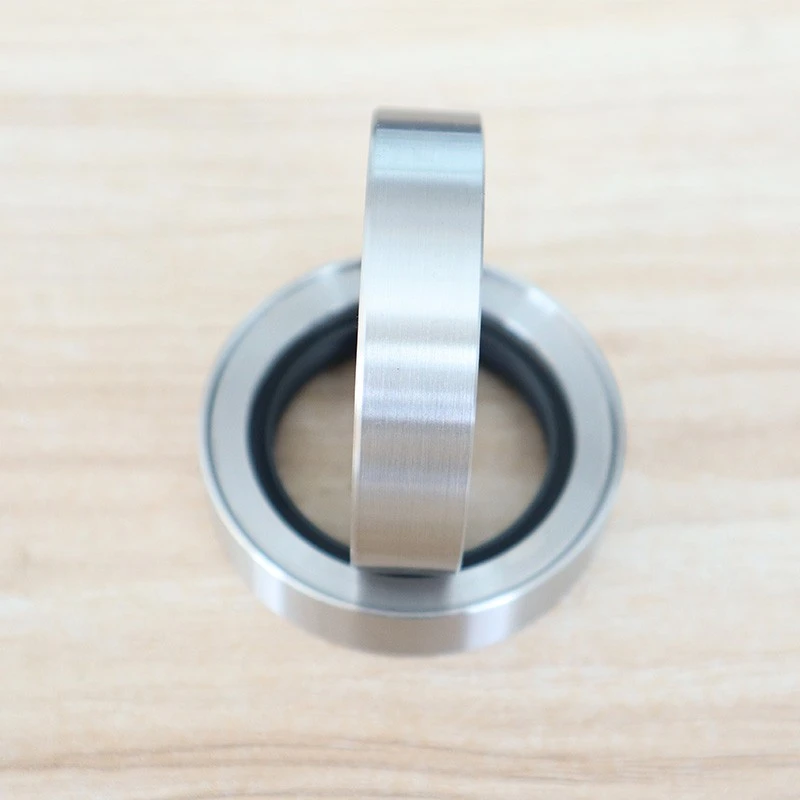

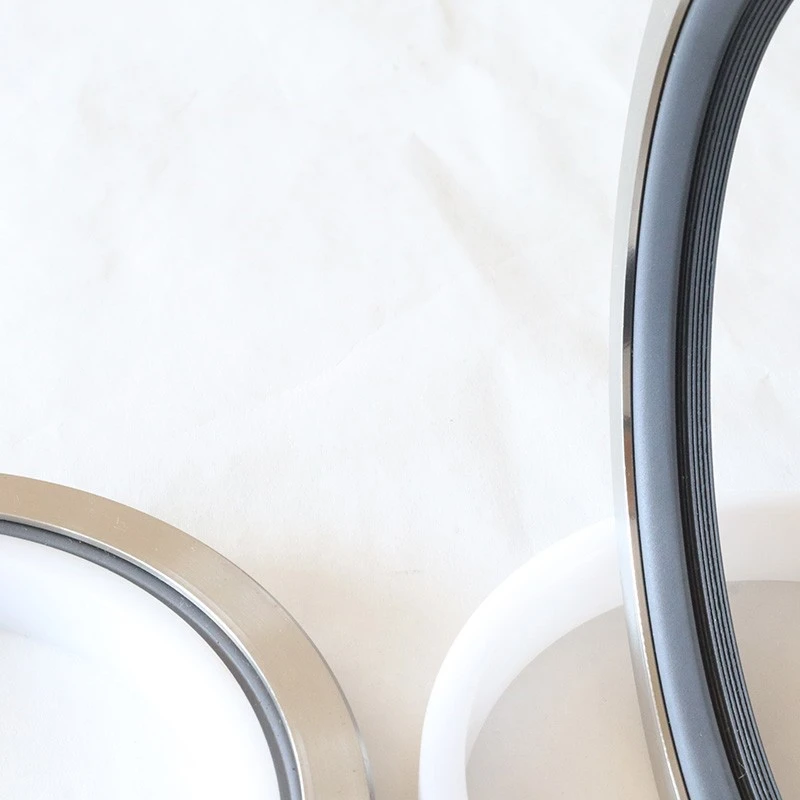

RCS -serien PTFE Power Oil Seal innehåller ett metallskelett och en PTFE -tätningsläpp, som är lämplig för komplexa arbetsförhållanden.

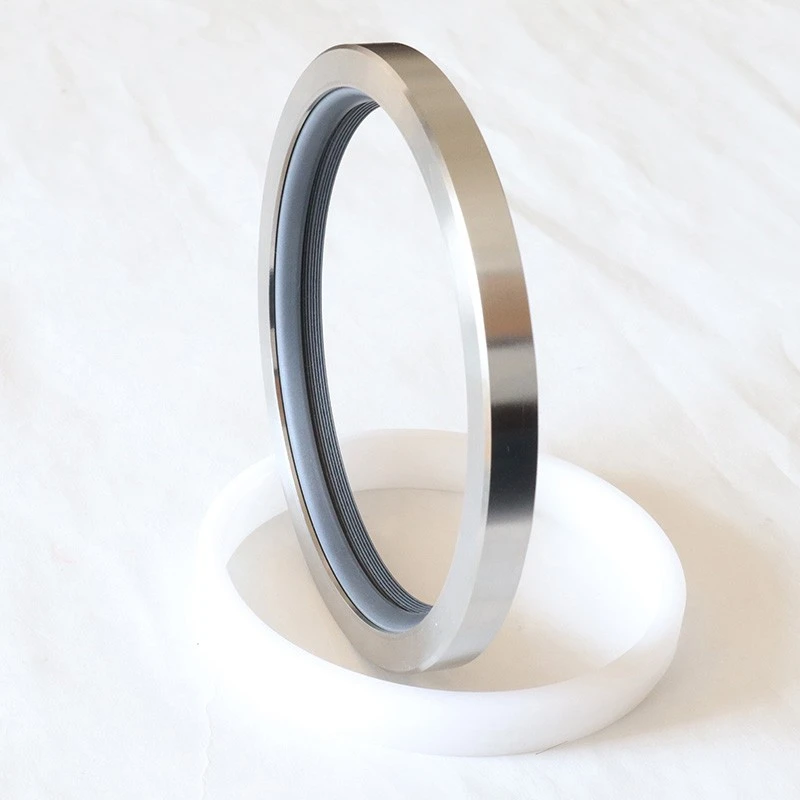

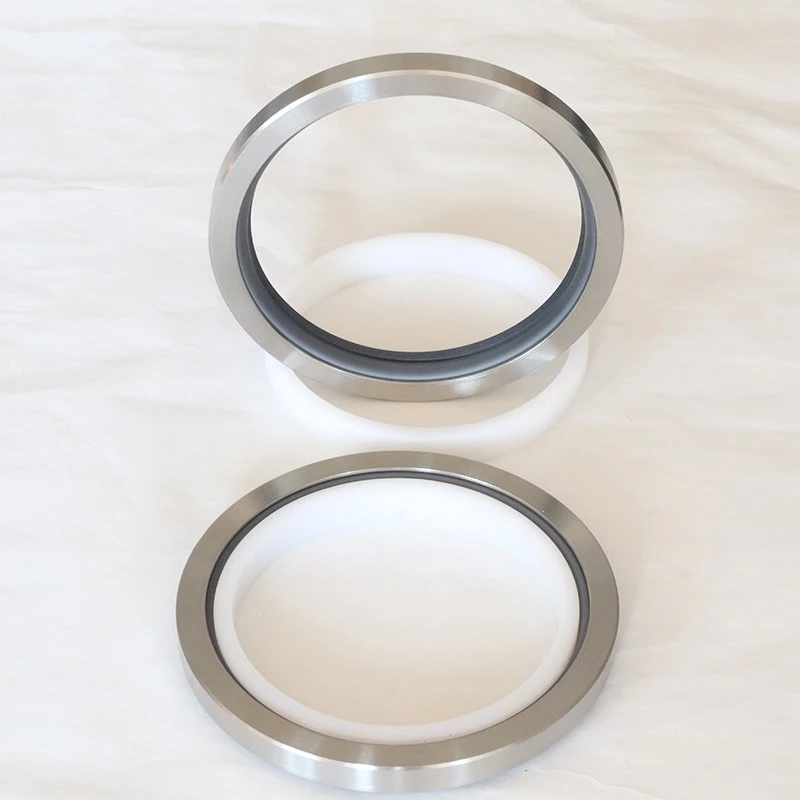

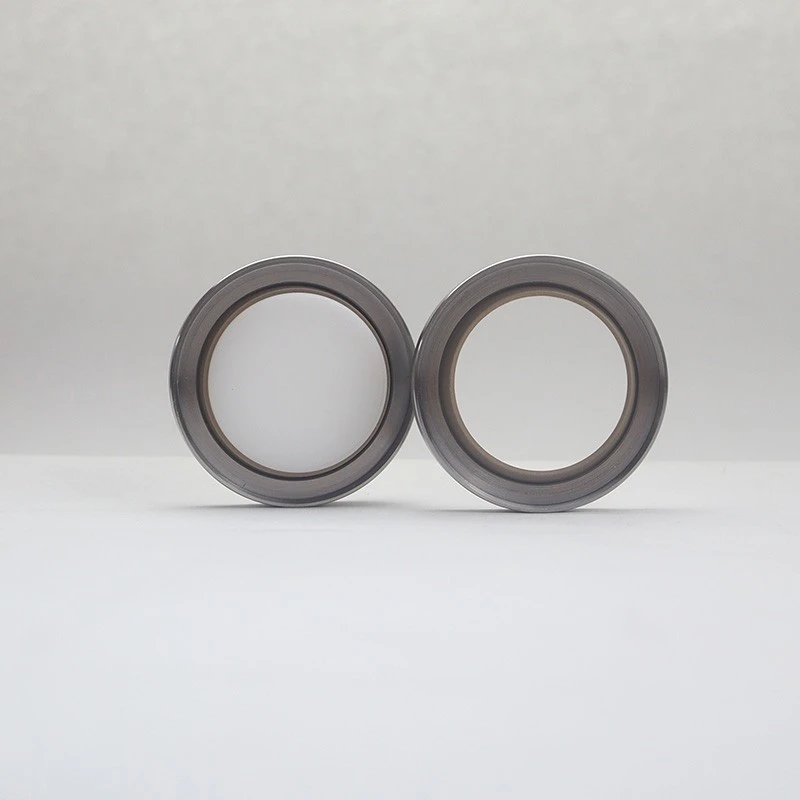

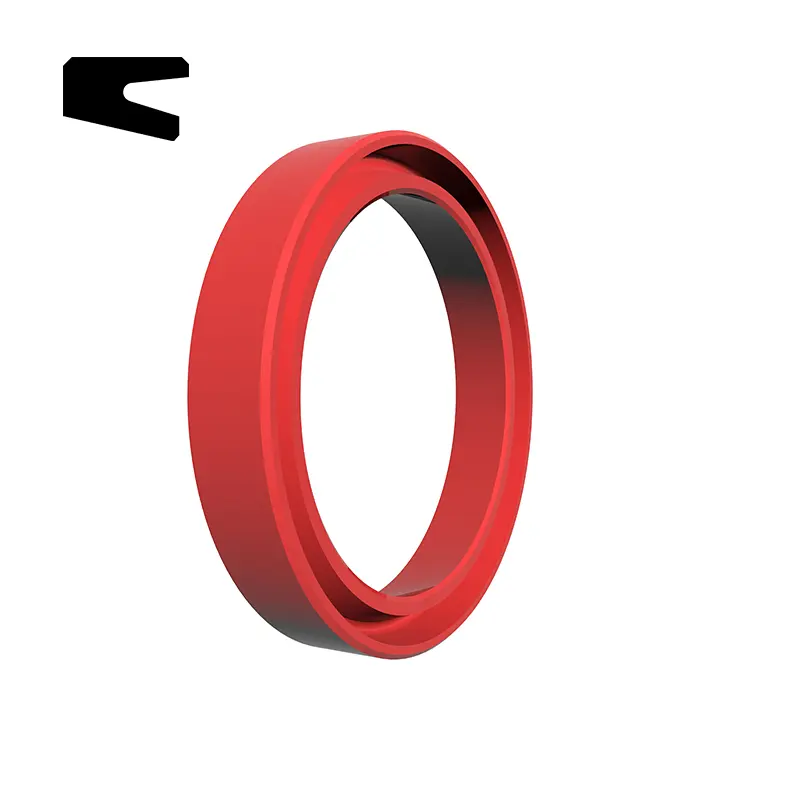

RC2057 -serien Full PTFE -oljetätning är utformad för speciella tillfällen som traditionella oljetätningar inte kan uppfylla.

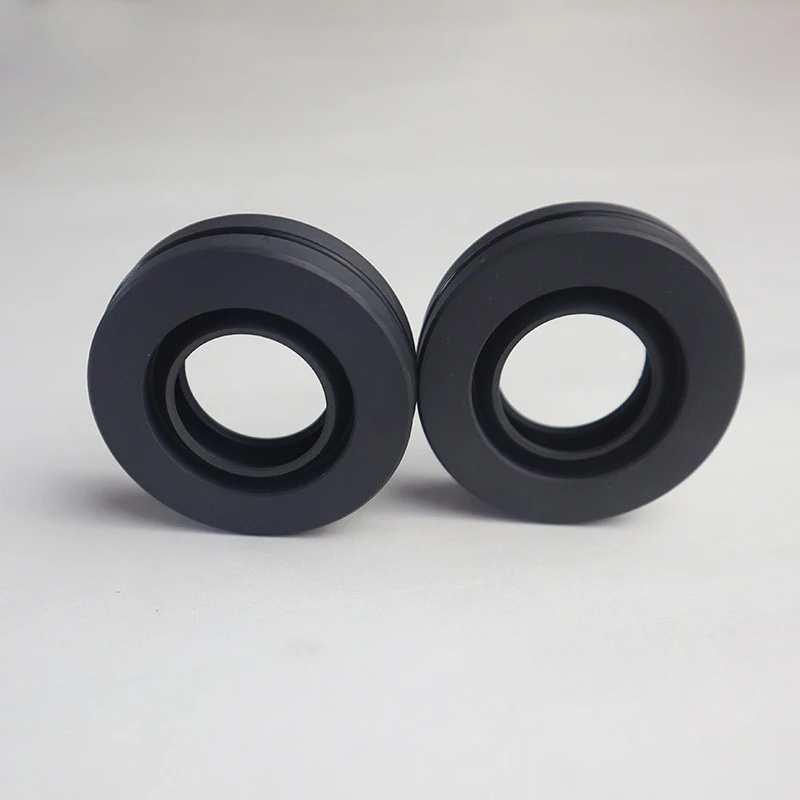

RC2065-serien ger en enkelriktad trycktätning för roterande axlar, med en enkel struktur och enkel installation. Materialen kan vara nitrilgummi (NBR) eller fluorubber (FKM).
Ruichen Seals olika tätningar har egenskaperna hos höga liv, låg friktion, utmärkt tätning och kompakt struktur. De används allmänt i hydrauliska system, pneumatisk utrustning, vattentryckutrustning, högtrycks roterande maskiner och industriutrustning etc., vilket ger dig tillförlitliga högpresterande tätningslösningar.
Produktfunktioner och applikationer:
Produktfunktioner:
Lång livslängd: Material av hög kvalitet och strukturell design förlänger livslängden.
Låg friktion: PTFE och PU -material minskar körmotståndet och förbättrar effektiviteten.
Bra tätning: Special Lip and Oil Storage Tank Design säkerställer utmärkt tätningsprestanda.
Kompakt struktur: Small Space Design, lämplig för en mängd olika installationsmiljöer.
Viktigt tillämpligt: lämplig för hydraulisk, pneumatisk, vattentryck och högt tryck, hög hastighet, låg hastighet och andra arbetsförhållanden.
Ansökningsområden:
Hydraulsystem, pneumatisk utrustning, vattentrycksutrustning.
Högtrycksroterande maskiner, låghastighetst tungbelastningsutrustning.
Industriutrustning, ingenjörsmaskiner, bil- och flyg- och andra områden.
Materialval:
1. Det matchande O-ringmaterialet kan väljas: R01 nitrilgummi (NBR), R02 fluororubber (FKM), etc.
2. Tätningsringsmaterial: Standardmaterial PTFE4, andra valfria material PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 MATERIAL: HPU.

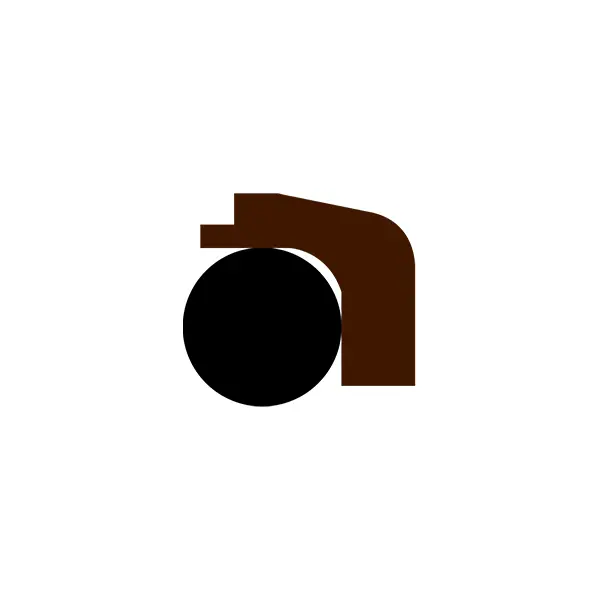

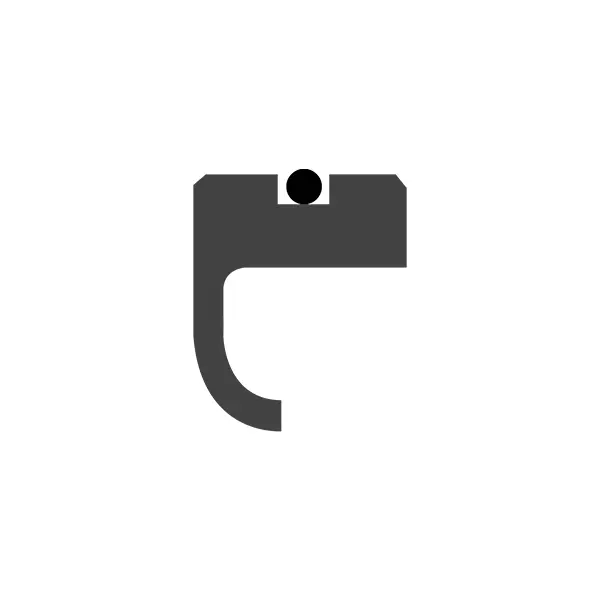

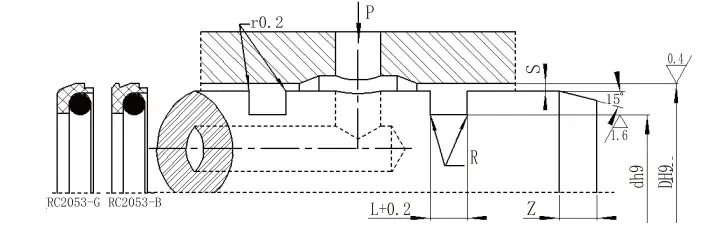

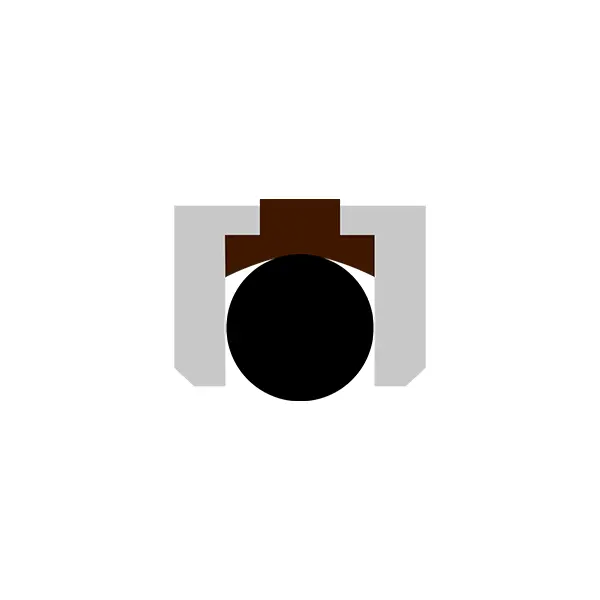

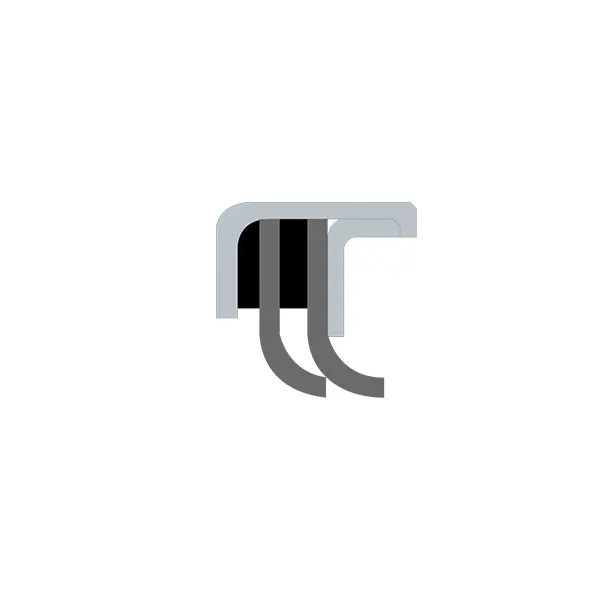

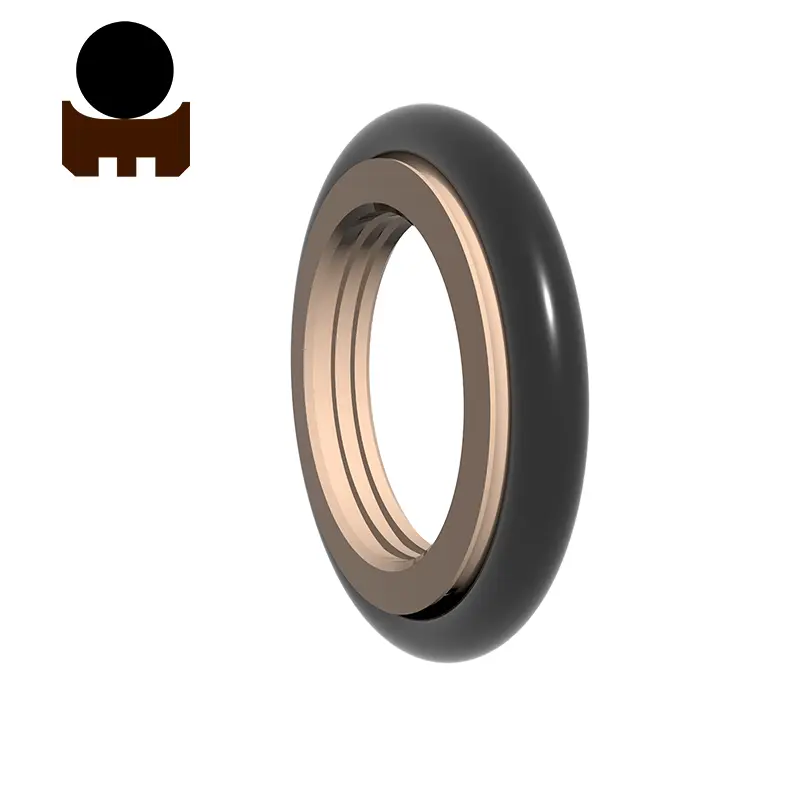

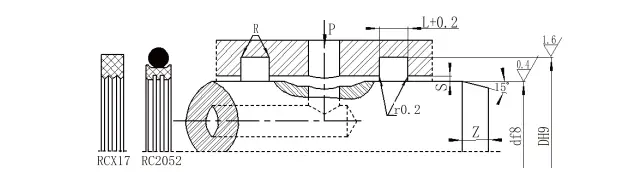

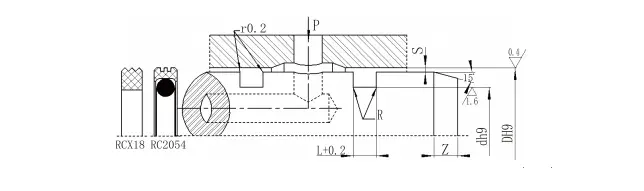

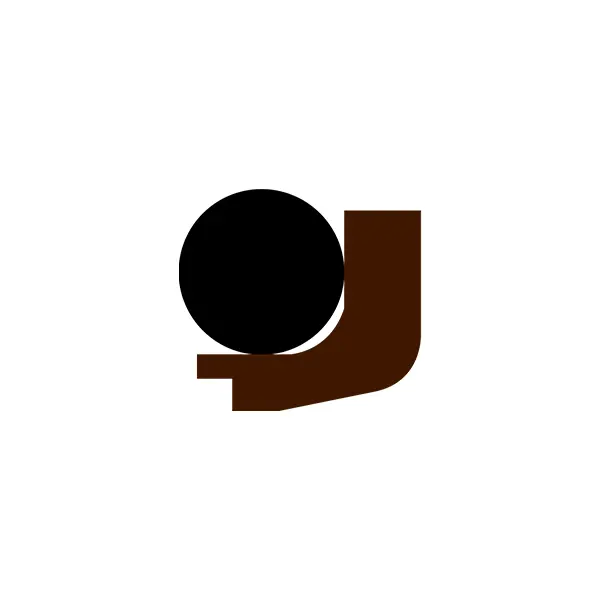

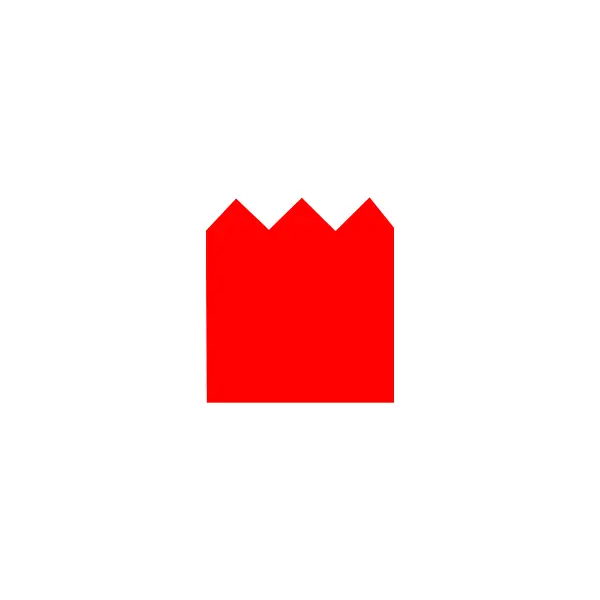

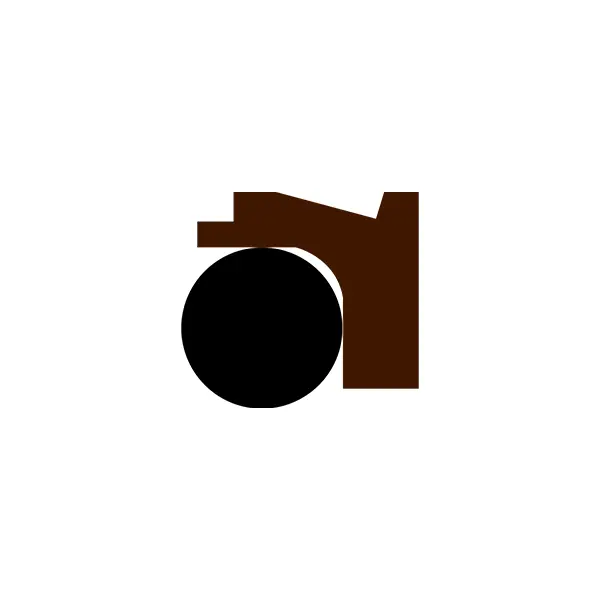

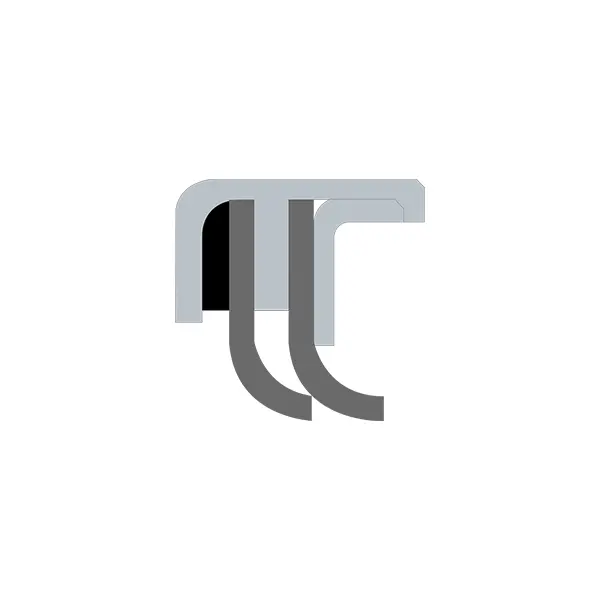

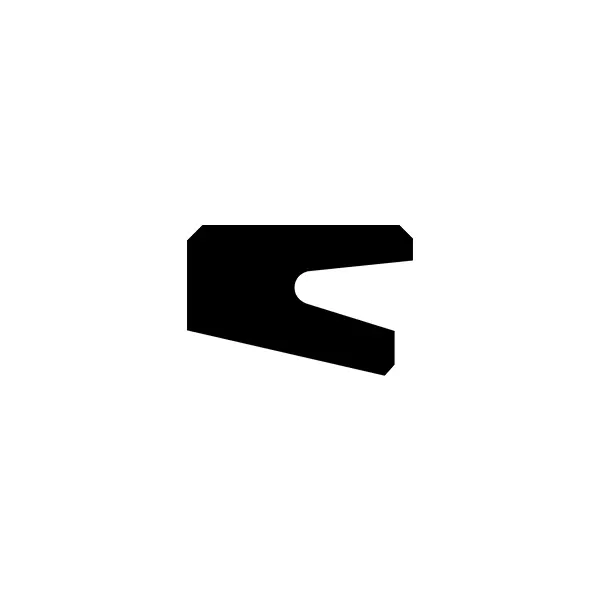

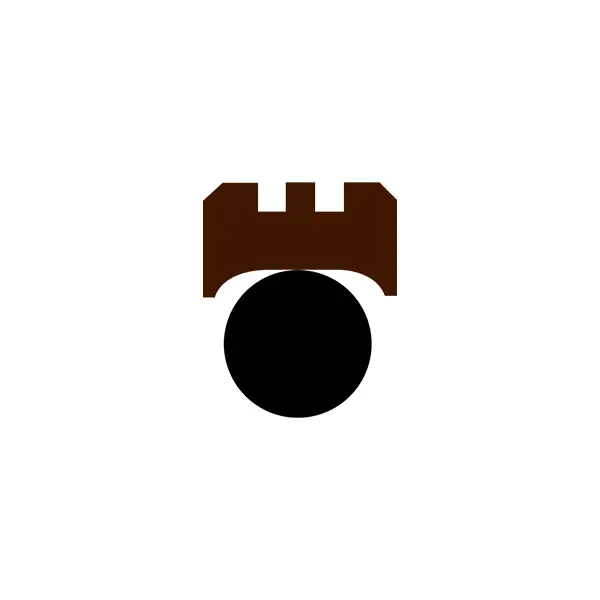

Strukturdiagram
Beställningsmodell RC2052-80X91X4.2-PTFE3-RO1 MODEL-DXDXL-material Kod Ordermodell RCX17-80X91X4.2-HPU Model-DXDXL-materialkod
Beställningsmodell RC2054-80X69X4.2-PTFE3-RO1 MODEL-D*D*L-material Kod Ordermodell RCX18-80X69X4.2-HPU Model-D*D*L-materialkod

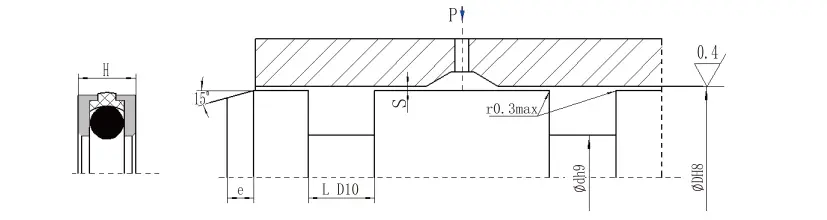

RDI -installationsdimensioner
| df8 | Dh9 | L d10 | H | Gap s | |
| 0-10mpa | 10-36mpa | ||||
| 50-79 | D+10 | 5 | 4.5 | 0,4-0,3 | 0,3-0,25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0,45-0,35 | 0,35-0,3 |
| 110-299 | d+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Vänligen kontakta vårt företag | ||||
Avfasningslängd
| Stavdiameterområde | Avfasningslängd E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Installationsdimensioner
| Dh8 | Dh9 | L d10 | H | Gap s | |
| 0-10mpa | 10-36mpa | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0,3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Avfasningslängd
| Stavdiameterområde | Avfasningslängd E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

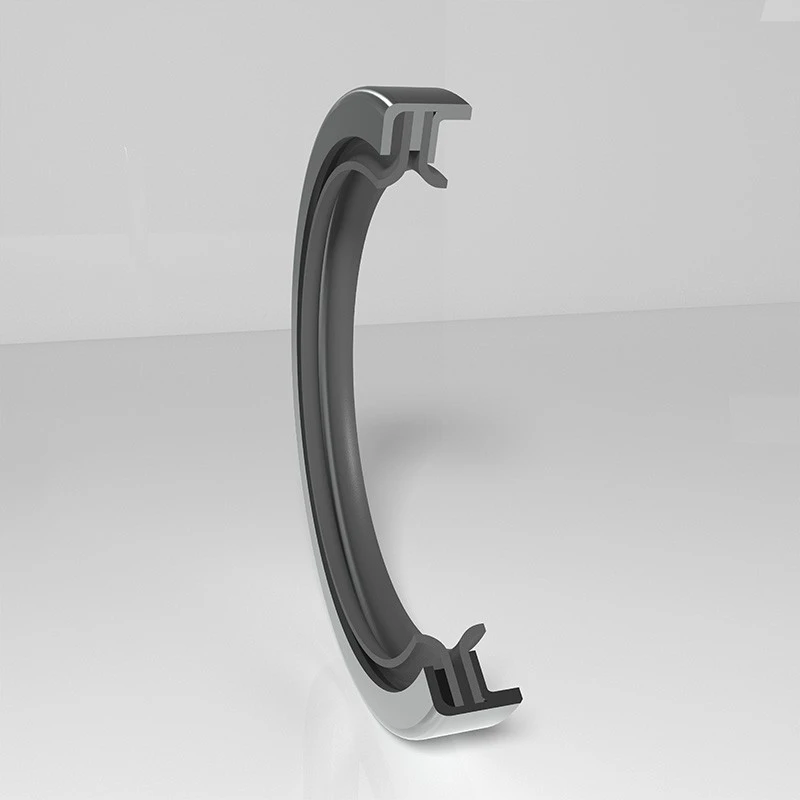

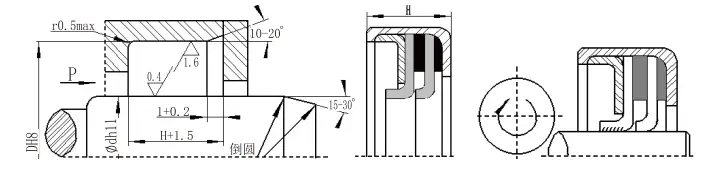

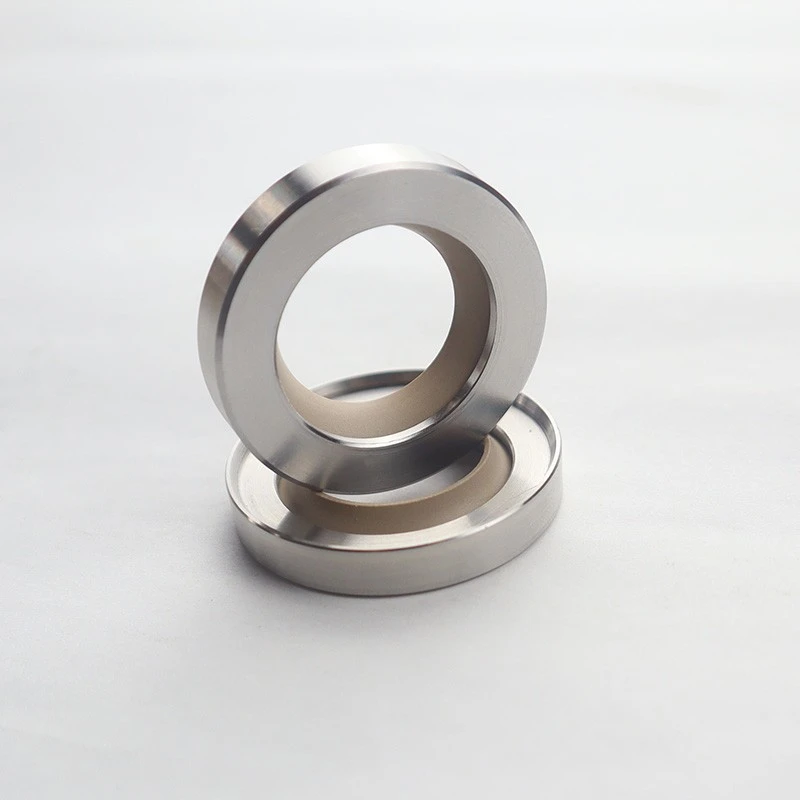

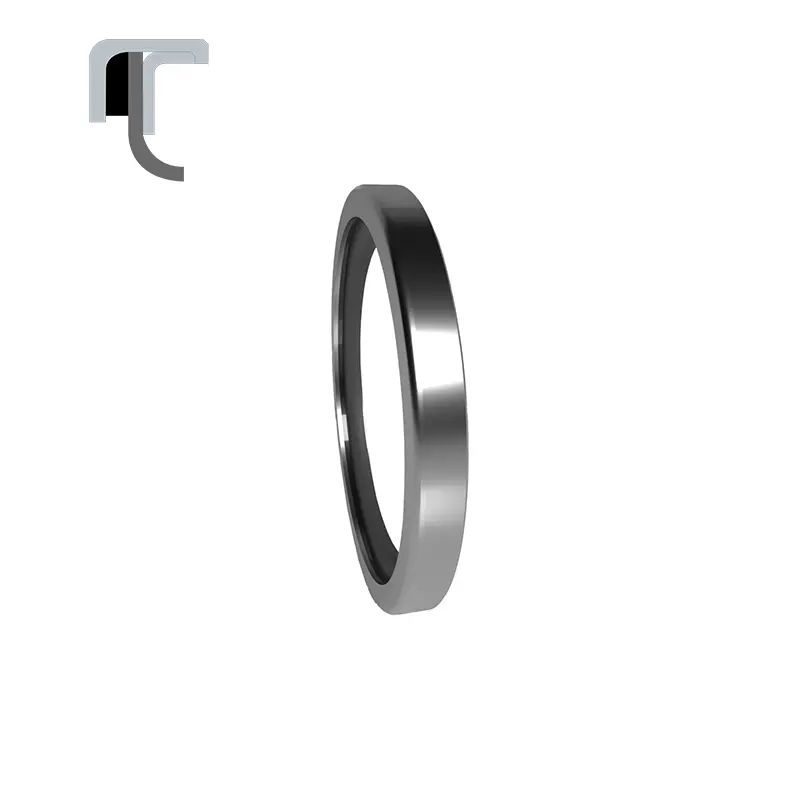

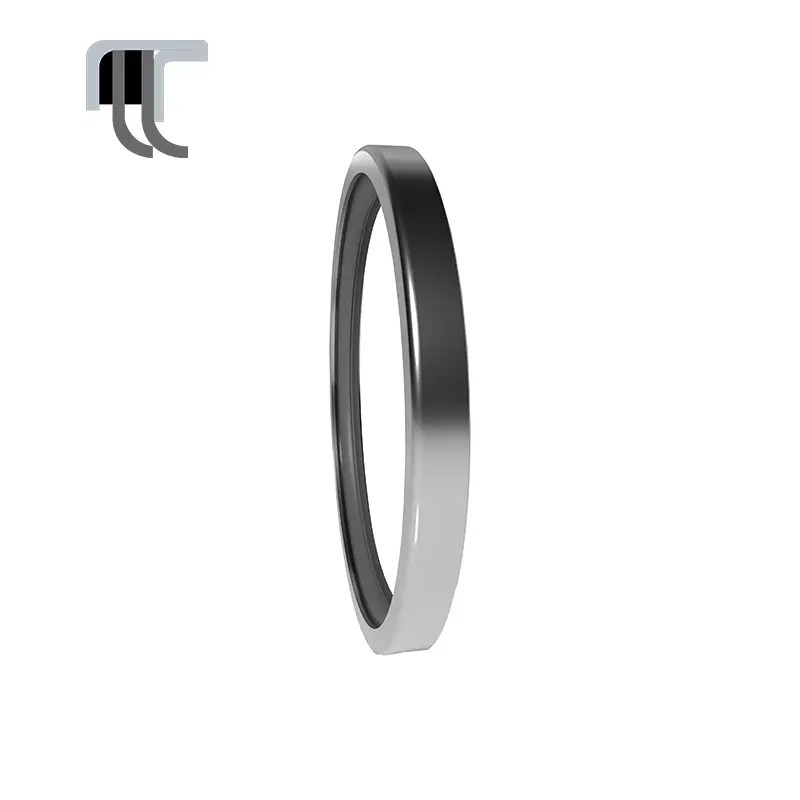

RCS Type PT FE Power Oil Seal (PTFE Oil Seal)
RC2057 Typ Full PT FE Oil Seal

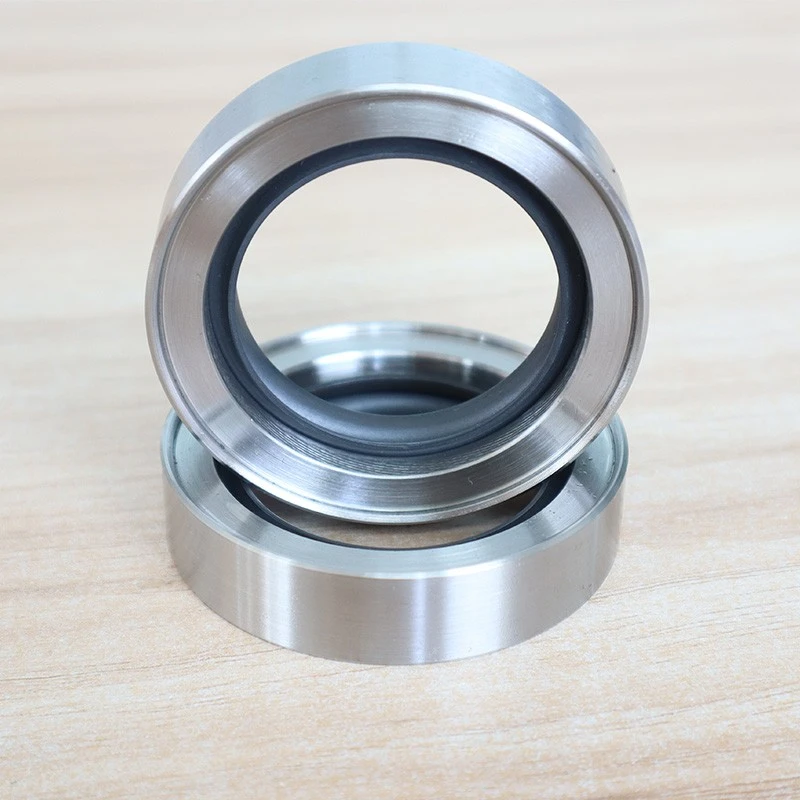

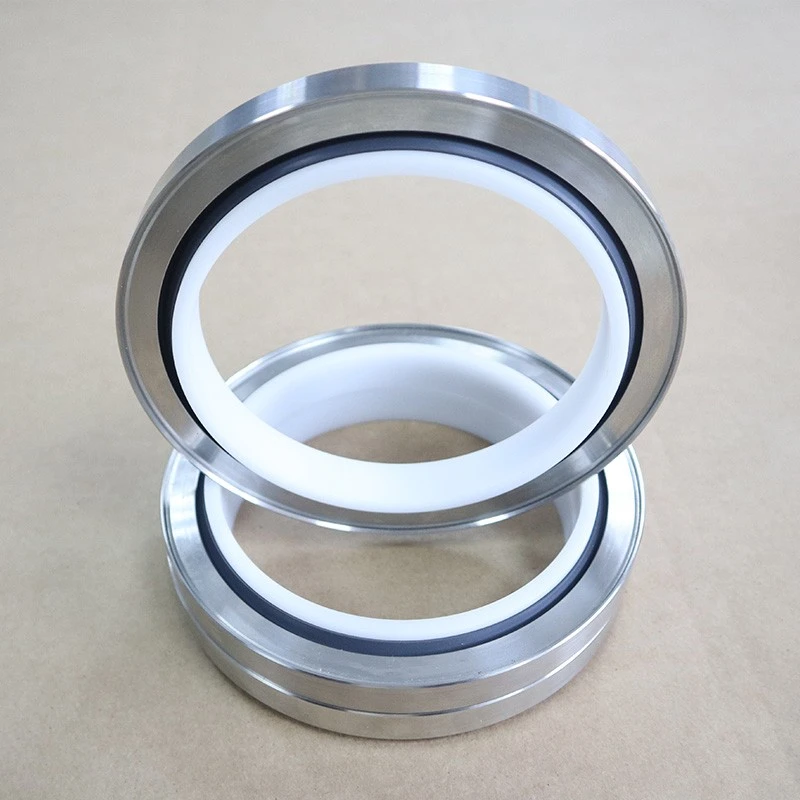

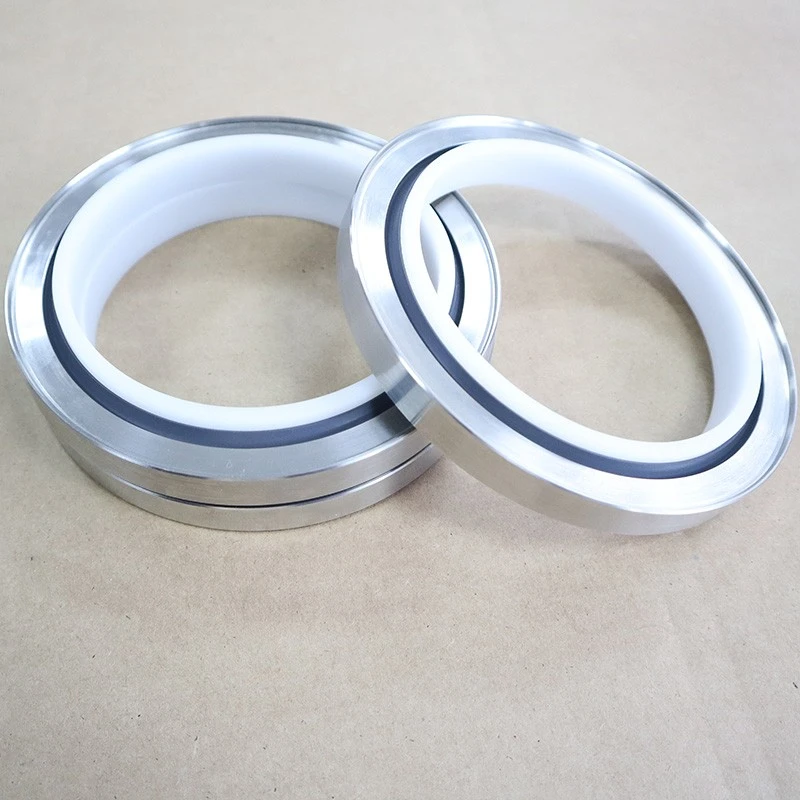

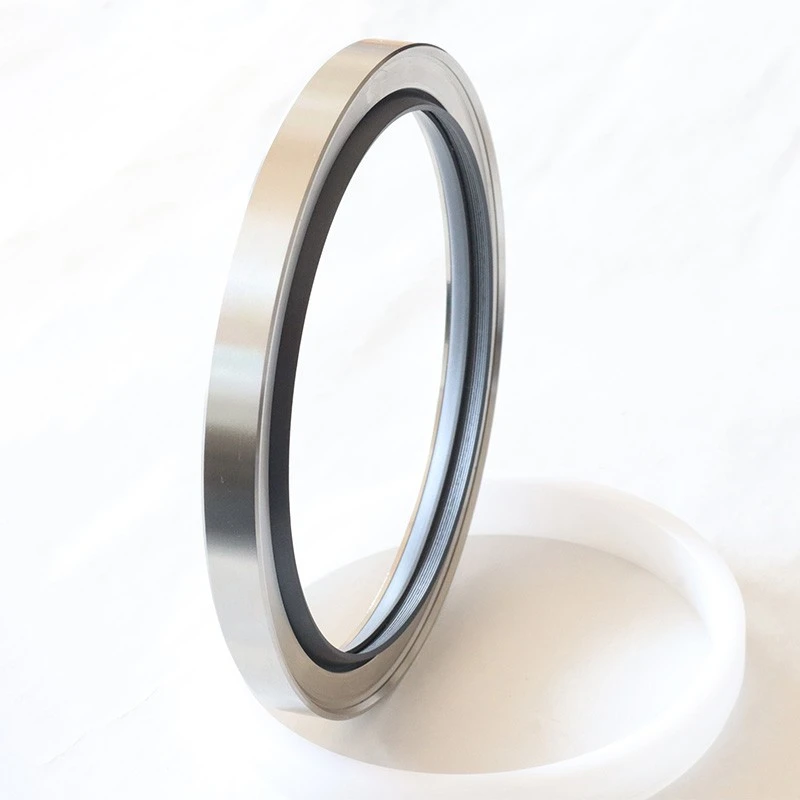

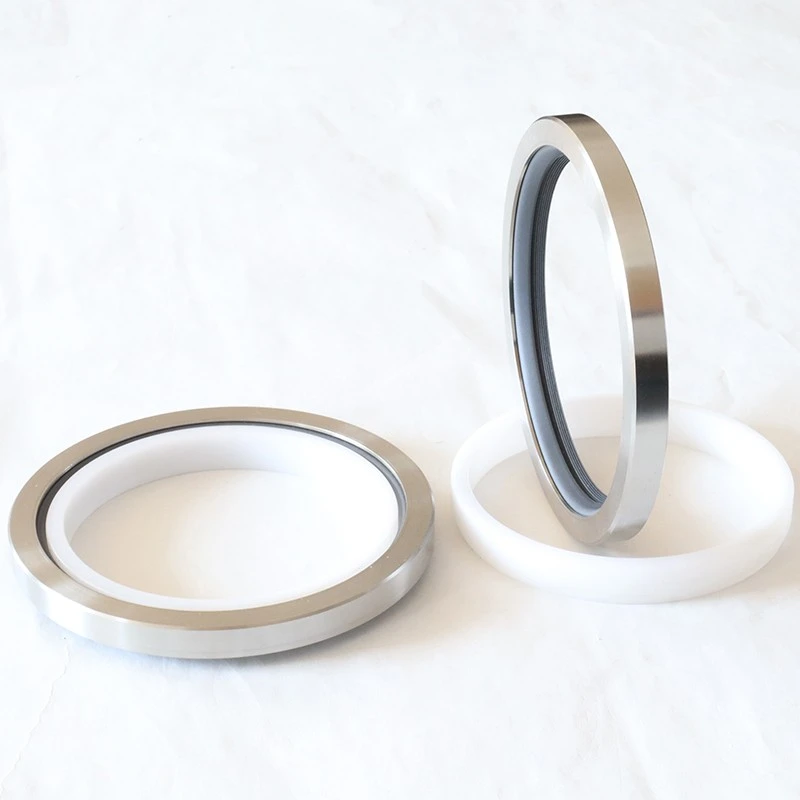

RCS -typ PTFE -kraftoljeförsegling består av metallram, PTFE -tätningsläpp och intern statisk tätning. Det är uppdelat i en typ, B -typ, C -typ, D -typ, etc. RC2057 Typ Full PTFE -oljetätning är uppdelad i en typ och B -typ, särskilt lämplig för tillfällen där traditionella oljetätningar inte kan uppfylla kraven. Drag:
1. Kemisk korrosionsmotstånd
2. Brett temperaturområde
3. Lämplig för låg smörjning och oljefri smörjning
4. Låg friktion för att uppnå minsta strömförbrukning
5. Lämplig för hög linjehastighet
6. Ingen stickning, låg motstånd mot start efter långvarig avstängning
7. Lämplig för roterande axlar som inte har härdat (rimligt urval av PTFE -läpp)
8. Lämplig för tillfällen med högre tryck
Ⅰ. Typiska applikationer:
Rotationskompressorer, skruvkompressorer, växellåda/växellådor, blåsare, motorer, maskinverktygspumpar, hydraulmotorer, centrifuger, etc.
Ⅱ. Hårdhetskrav för parningsytor
Rekommenderad hårdhet: HRC ≥ 58. Den nödvändiga hårdheten är relaterad till många faktorer. Mjuka roterande axlar är också tillämpliga i lågtrycks- och låghastighetssituationer. PTFE6 -läppplattor rekommenderas för mjuka metaller.
Ⅲ. Kvalitetskrav för parningsytor
RA = 0,2-0,63 A RZ = 1-3UM Rmax = 1-4um
| Tvärsnittsform | Modell | Tryck (MPA) | Temperatur (℃) | Hastighet (m/s) | Medium |
|
Rcs-a | 0.5 | -35 ~+200 | 40 | Olja, gas, vatten, etc. |
|
RCS-B | 2 | -35 ~+200 | 20 | Olja, gas, vatten, etc. |
|
Rcs-c | 1 | -35 ~+200 | 20 | Olja, gas, vatten, etc. |
|
Rcs-d | 2 | -35 ~+200 | 20 | Olja, gas, vatten, etc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Nästan alla medier |
|
RC2057-B | 2 | -35 ~+200 | 20 | Nästan alla medier |
Ⅳ. Fluid Power Spiral Flow Mönster:
RCS-D-typ antar en läppplatta med en spiralflödesmönsterstruktur för att förbättra tätningsförmågan. Den roterande axeln får endast rotera i en riktning.
RC20658 Installationsdimensioner
| Modell | df8 | Dh9 | L d10 | Slax |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | Vänligen kontakta vårt företag | |||
Avfasningslängd
| Stavdiameterområde | Avfasningslängd E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

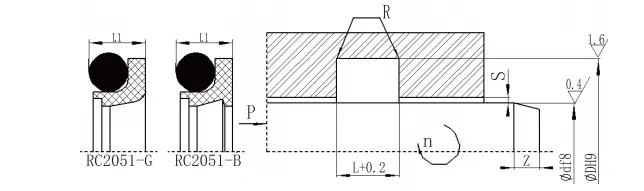

Specifikationer och dimensioner:
| d f8 Standard RC2051 | d f8 Lätt belastning RC2051-Q | d f8 Stor belastning RC2051-Z | D H9 | L+0.2 | L1 | Rmax | Smax | Zmin | d0 | ||
| <10mpa | <20mpa | <40mpa | |||||||||
| - | 5 ~ 15,9 | - | D+4,5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15,9 | 16 ~ 38,9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38,9 | 39 ~ 107,9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 108 ~ 670.9 | 16 ~ 38,9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | d +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | d+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Obs: 1. För axeldiameter ≤30 mm rekommenderas det att använda öppet spår. Lätt belastningstyp är lättare att installera i stängt spår.
2. Det rekommenderas att ythårdheten hos den roterande axeln är hrc> 58.
RC2053
| Bländare D H9 | Spårdiameter D H9 | Spårbredd L+0,2 | Tätningshöjd L1 | Rundade hörn Rmax | Radial clearance s | Avfasning Zmin | O-ringtråddiameter d0 | ||
| <10mpa | <20mpa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-119.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Obs: 1. För axeldiameter ≤ 30 mm rekommenderas öppen spår.
RC2052
| Axeldiameterområde d f8 | Spårdiameter D H9 | Spårbredd L+0.2 | Radial clearance smax | Rundade hörn Rmax | Avfasning Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11,0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28,0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Obs: 1. För axeldiameter ≤ 30 mm rekommenderas öppen spår.
2. För tryck> 30 MPa använder tätningsrotområdet H8/F8 -tolerans.
RC2054| Bländare D H9 | Spårdiameter D H9 | Spårbredd L+0.2 | Radial clearance smax | Rundade hörn Rmax | Avfasning Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profil | Modell | Tryck (MPA) | Temperatur (℃) | Referenshastighet (m/s) |
Referens PV -värde Mpa.m/s | Media |
|
RC2051-B | ≤70 (standard) | -35 ~+100 (matchande O-ring NBR) | <2 | ≤5 | Hydraulisk olja, emulsion, vatten, gas, etc. Hydraulisk olja, emulsion, vatten, gas, etc. |
| ≤30 (hög hastighet) | -20 ~+200 (matchande O-ring FKM) | <6 | ||||
|
RC051-G | ≤70 (standard) | -35 ~+100 (matchande O-ring NBR) | <2 | ≤5 | Hydraulisk olja, emulsion, vatten, gas, etc. Hydraulisk olja, emulsion, vatten, gas, etc. |
| ≤30 (hög hastighet) | -20 ~+200 (matchande O-ring FKM) | <6 | ||||
|
RC2053-B | ≤70 (standard) | -35 ~+100 (matchande O-ring NBR) | <2 | ≤5 | Hydraulisk olja, emulsion, vatten, gas, etc. Hydraulisk olja, emulsion, vatten, gas, etc. |
| ≤30 (hög hastighet) | -20 ~+200 (matchande O-ring FKM) | <6 | ||||
|
RC2053-G | ≤70 (standard) | -35 ~+100 (matchande O-ring NBR) | <2 | ≤5 | Hydraulisk olja, emulsion, vatten, gas, etc. Hydraulisk olja, emulsion, vatten, gas, etc. |
| ≤30 (hög hastighet) | -20 ~+200 (matchande O-ring FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (matchande O-ring NBR) | ≤2 | ≤2,5 | Hydraulisk olja, emulsion, vatten, gas, etc. Hydraulisk olja, emulsion, vatten, gas, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||||
|
Rcx17 | ≤20 | -35 ~+100 | ≤0,5 | - | Hydraulisk olja, emulsion, vatten, gas, etc. |
|
RC2054 | ≤40 | -35 ~+100 (matchande O-ring NBR) | ≤2 | - | Hydraulisk olja, emulsion, vatten, gas, etc. Hydraulisk olja, emulsion, vatten, gas, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||||
|
Rcx18 | ≤20 | -35 ~+100 | ≤0,5 | - | Hydraulisk olja, emulsion, vatten, gas, etc. |
|
Rdi | <36 | -35 ~+100 | <0,5 | - | Hydraulisk olja, emulsion, vatten, gas, etc. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Hydraulisk olja, emulsion, vatten, gas, etc. |
|
Rcs-a | 0.5 | -35 ~+200 | 40 | ≤6 | Olja, vatten, gas, etc. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Olja, vatten, gas, etc. |
|
Rcs-c | 1 | -35 ~+200 | 20 | ≤6 | Olja, vatten, gas, etc. |
|
Rcs-d | 2 | -35 ~+100 | 20 | ≤6 | Olja, vatten, gas, etc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Nästan alla medier |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Nästan alla medier |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Hydraulisk olja, emulsion, vatten, fett, etc. |
