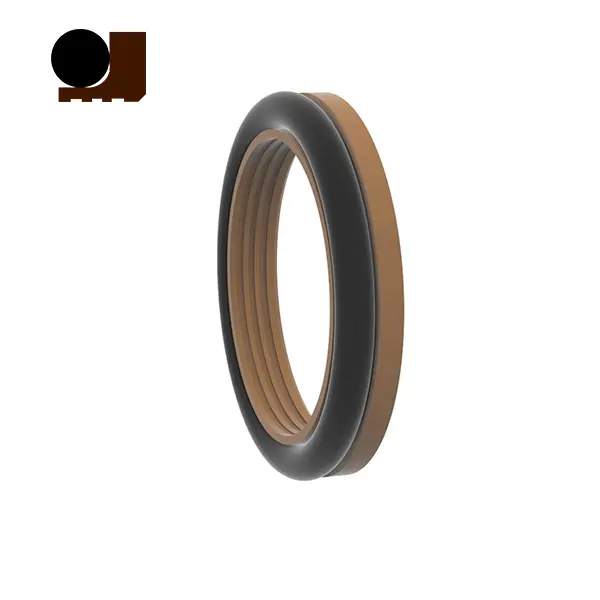

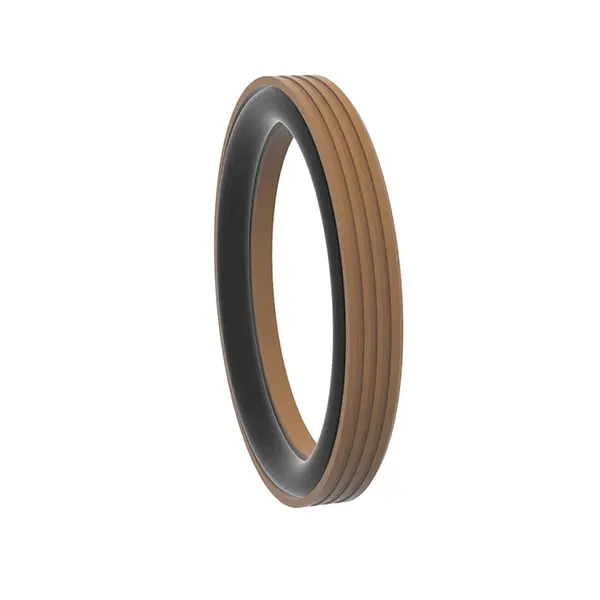

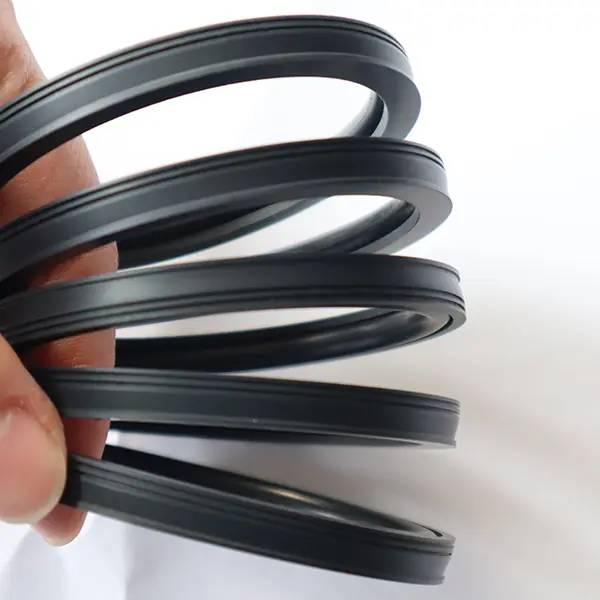

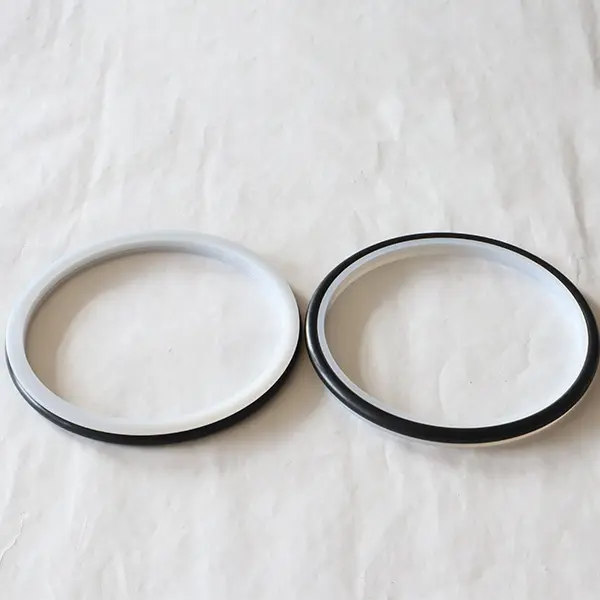

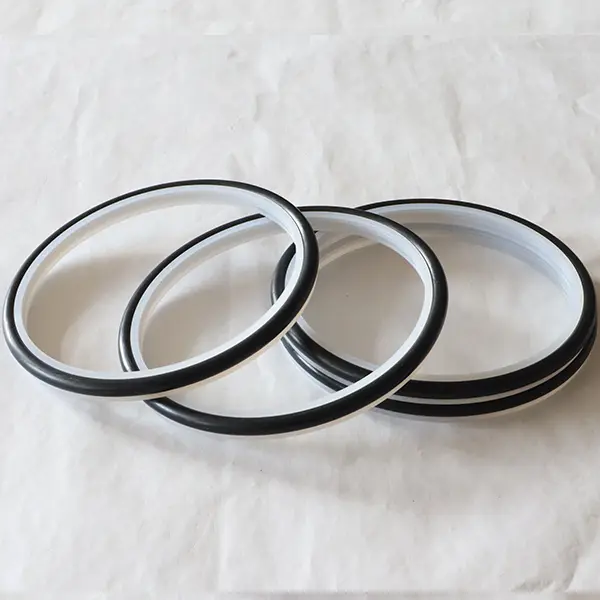

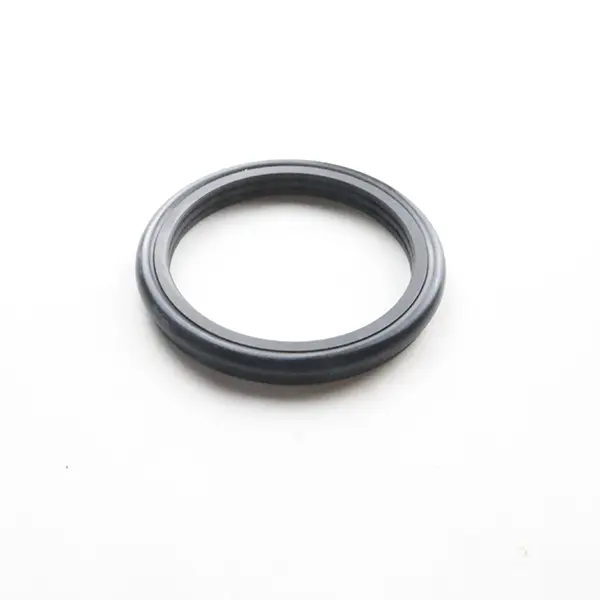

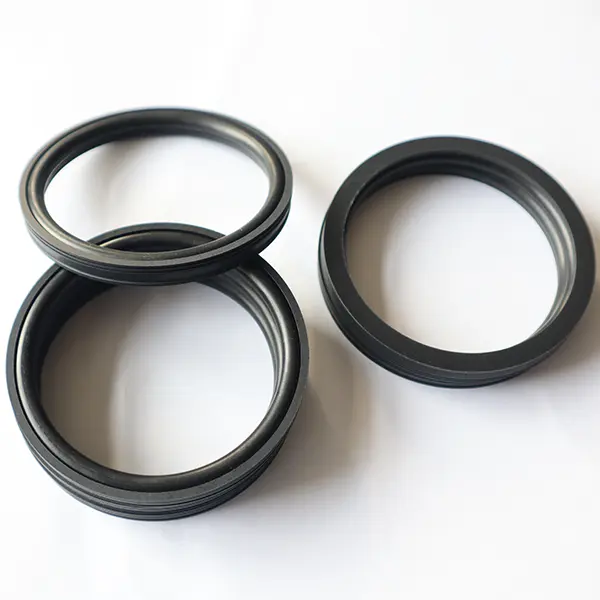

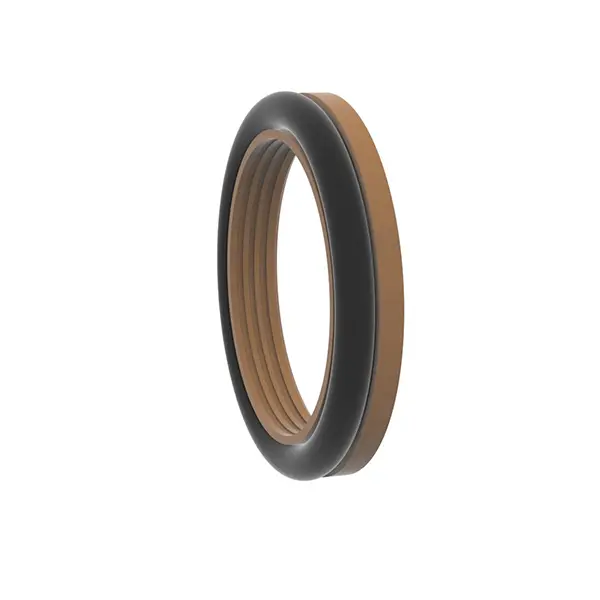

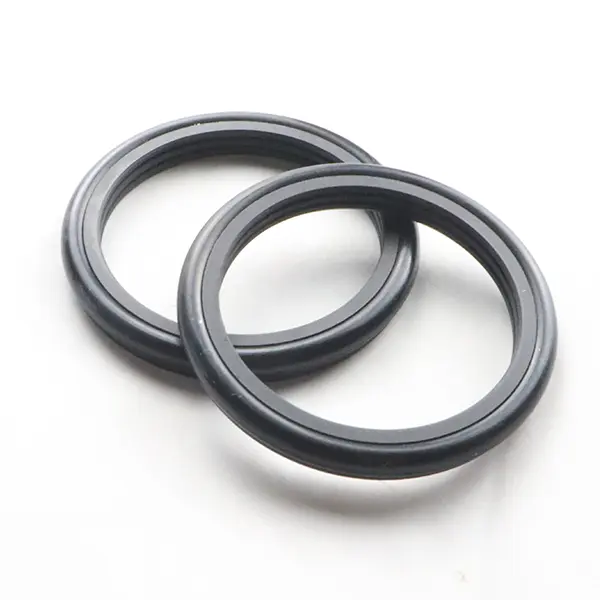

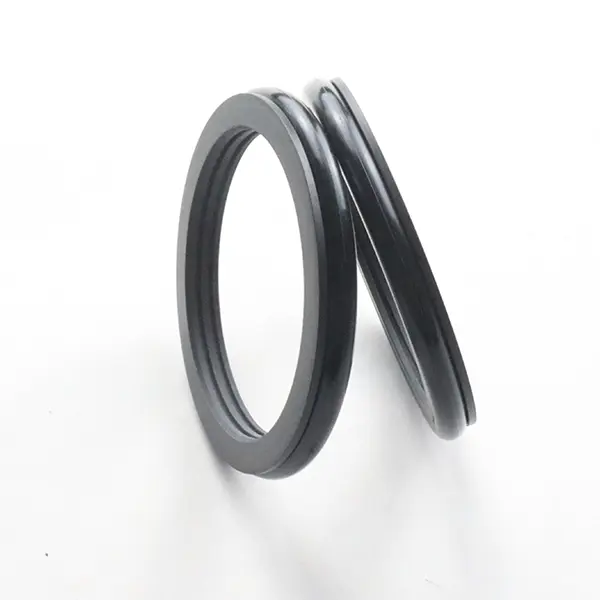

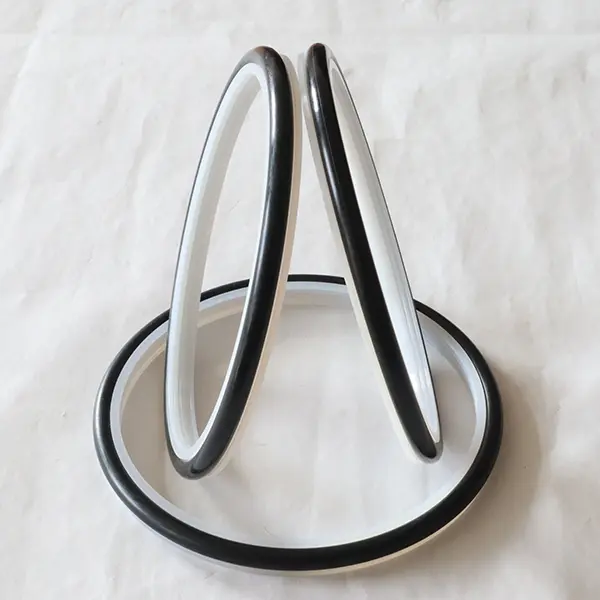

Ruichen Seals roterande tätningar för cementuppslamning är gjorda av högpresterande teknikplasttätade tätningsringar och O-formade gummiringar. De är lämpliga för hårda arbetsförhållanden som kolvpumpar, lerapumpar, skruvborrar, borriggar, oljeprospekteringsutrustning och betongblandningsanläggningar. De är indelade i två modeller: RC2061 och RC2062.
Både RC2061 och RC2062 är lämpliga för envägsförsegling av hydrauliska fram- och återgående och roterande rörelser. De har egenskaperna hos lång livslängd, låg friktion, god tätning, små strukturella utrymmen och enkel installation, användning och underhåll. Den speciella tätningsläppen och tjockleksoptimeringsdesignen har god tätningseffekt även i maligna media såsom cementuppslamning. När vi används för att täta uppslamningsmedia rekommenderar vi smörjning av fett mellan två (eller fler) tätningar.
Produktfunktioner och applikationer:
Produktfunktioner:
Lång livslängd: Kombination av högfunktionsteknikplast och gummi, stark hållbarhet.
Låg friktion: Optimerad design minskar körmotståndet och förbättrar effektiviteten.
Utmärkt tätning: Speciell tätningsläppdesign, lämplig för maligna media som cementuppslamning.
Kompakt struktur: liten rymddesign, enkel installation och underhåll.
Tillämpligt på hårda arbetsförhållanden: utformad för media som lera och cementuppslamning, med stabil prestanda.
Applikationsscenarier:
Oljeprospekteringsutrustning som kolvpumpar, lerapumpar, skruvborrar, borriggar, etc.
Byggmaskiner och utrustning som betongblandningsstationer.
Andra hydrauliska fram- och återgående och roterande tätningar som kräver slitmotstånd och motstånd mot maligna medier.
Tekniska fördelar:
Speciell läpp- och tjockleksoptimeringsdesign för att anpassa sig till extrema arbetsförhållanden.
Enkel installation, låg underhållskostnad och lång livslängd.
Tillämplig på hårda miljöer med hög slitage och hög förorening.
Användningsförslag:
När det används för lera media rekommenderas det att smörja och smörja mellan två (eller fler) tätningar för att förlänga tätningen.

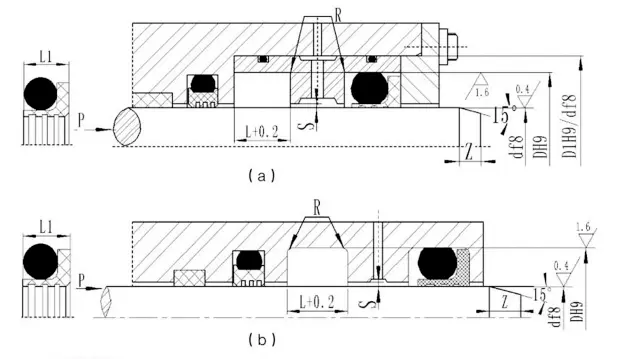

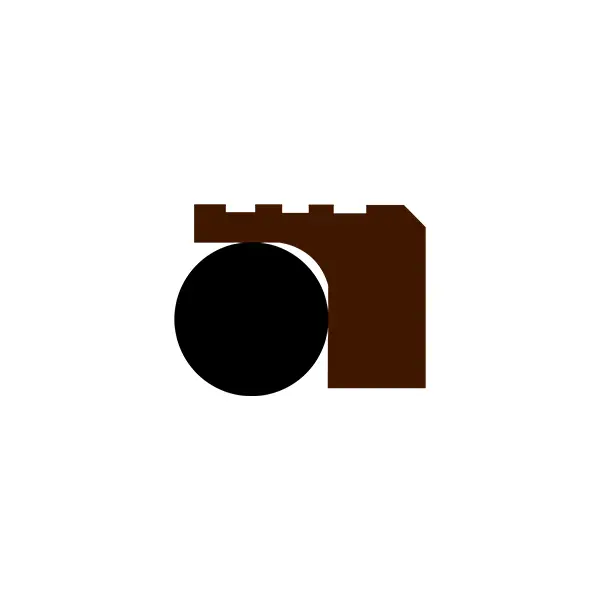

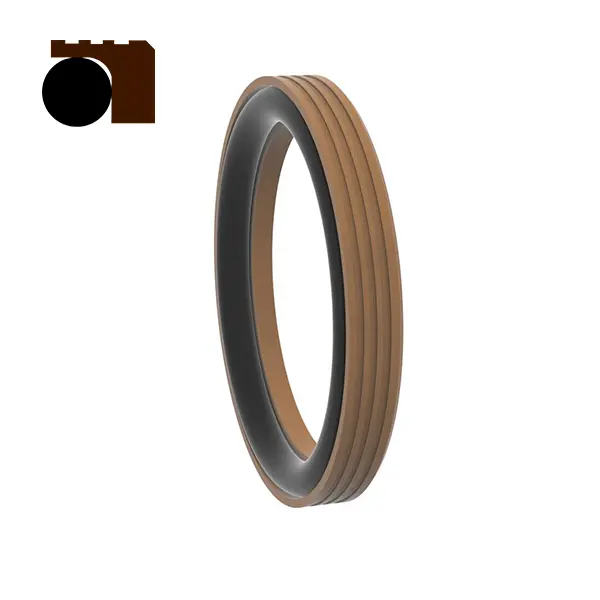

RC2061
Tillämpliga arbetsvillkor (gränsvärden bör inte visas samtidigt)
| Tryck (MPA) | Temperatur (℃) | Hastighet (m/s) | Medium | |
| Fram- | Rotationsrörelse | |||
| ≤100 | -35 ~+100 (matchande O-ring NBR) | ≤6 | ≤2 | Hydraulisk olja, emulsion, vatten, lera, råolja, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||
Urval
1. Matchande O-ringmaterial kan väljas: R01 nitrilgummi (NBR), R02 fluororubber (FKM), etc.
2. Tätningsringsmaterial: Standardmaterial PTFE4, andra valfria material PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Beställningsexempel
Beställningsmodell RC2061-80*91.7*7.6-PTFE4-R01 Modellaxlar Diameter*Groove diameter*Groove bredd-materialkod

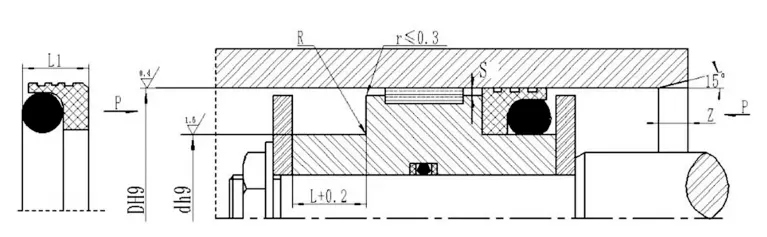

Specifikationer (valfri storlek inom parameterområdet är tillgängligt)
| Axeldiameterområde Standard d f8 RC2061 | Axeldiameterområde Tunga d f8 RC2061-Z | Spårdiameter D H9 | Spårbredd L+0.2 | Tätningsbredd L1 | Runda hörn Rmax | Radiell clearance smax | Avfasning Zmin | O-ringtråddiameter | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15,9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Obs: 1. För axeldiameter ≤30 mm rekommenderas öppen spår.
2. För roterande tätning rekommenderas ythårdheten hos rotationsaxeln för att vara HRC ≥58.
3. För tryck större än 30MPa rekommenderas H8/F8 för extruderingsgap.

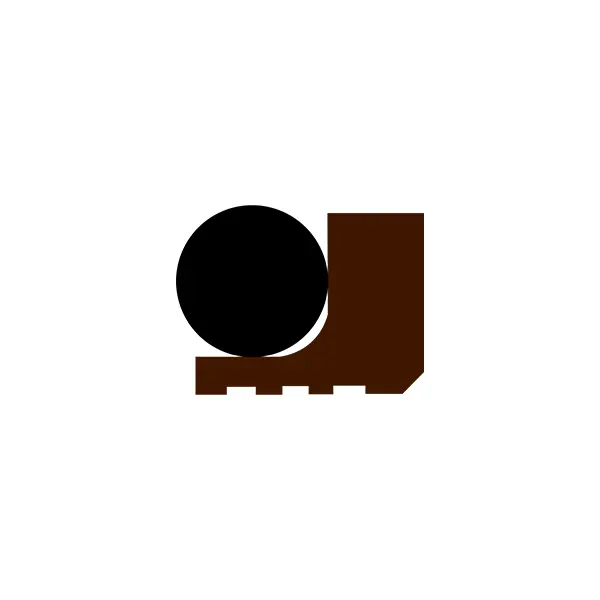

RC2062 Tillämpliga arbetsvillkor (gränsvärden bör inte visas samtidigt)
| Tryck (MPA) | Temperatur (℃) | Hastighet (m/s) | Medium | |
| Fram- | Rotationsrörelse | |||
| ≤100 | -35 ~+100 (matchande O-ring NBR) | ≤6 | ≤2 | Hydraulisk olja, emulsion, vatten, lera, råolja, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||
Urval
1. Matchande O-ringmaterial kan väljas: R01 nitrilgummi (NBR), R02 fluororubber (FKM), etc.
2. Tätningsringsmaterial: Standardmaterial PTFE4, andra valfria material PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Beställningsexempel
Beställningsmodell RC2062-80*68.3*7.6-PTFE4-R01 Modellcylinderdiameter*Groove diameter*Groove bredd-materialkod
Specifikationer (valfri storlek inom parameterområdet är tillgängligt)
| Bländare Standardtyp D H9 RC2062 | Bländare Tunga D H9 RC2062-Z | Spårdiameter D H9 | Spårbredd L+0.2 | Tätningsbredd L1 | Runda hörn rmax | Radial clearance smax | Avfasning Zmin | O-ringtråddiameter | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-119.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Obs: 1. För cylinderdiameter ≤ 30 mm rekommenderas det att använda öppet spår.
2. För tryck större än 30MPa rekommenderas att använda H8/F8 för extrudering.
