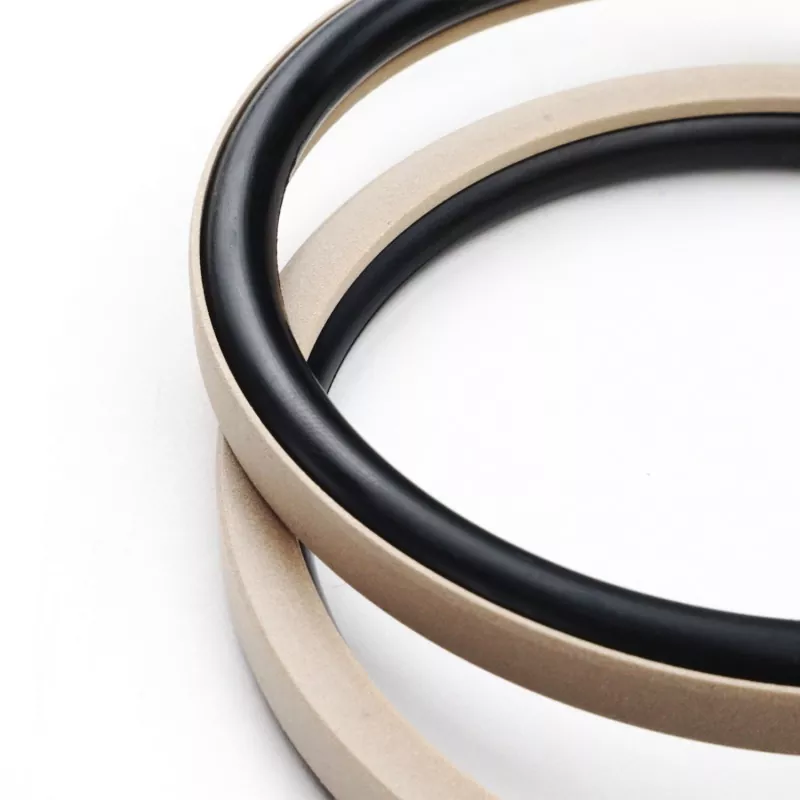

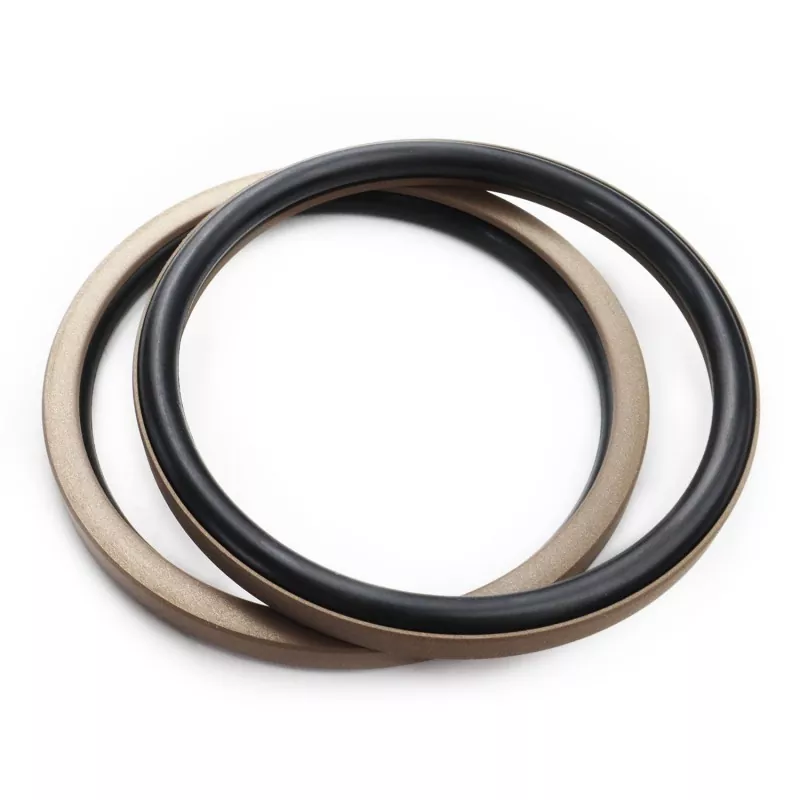

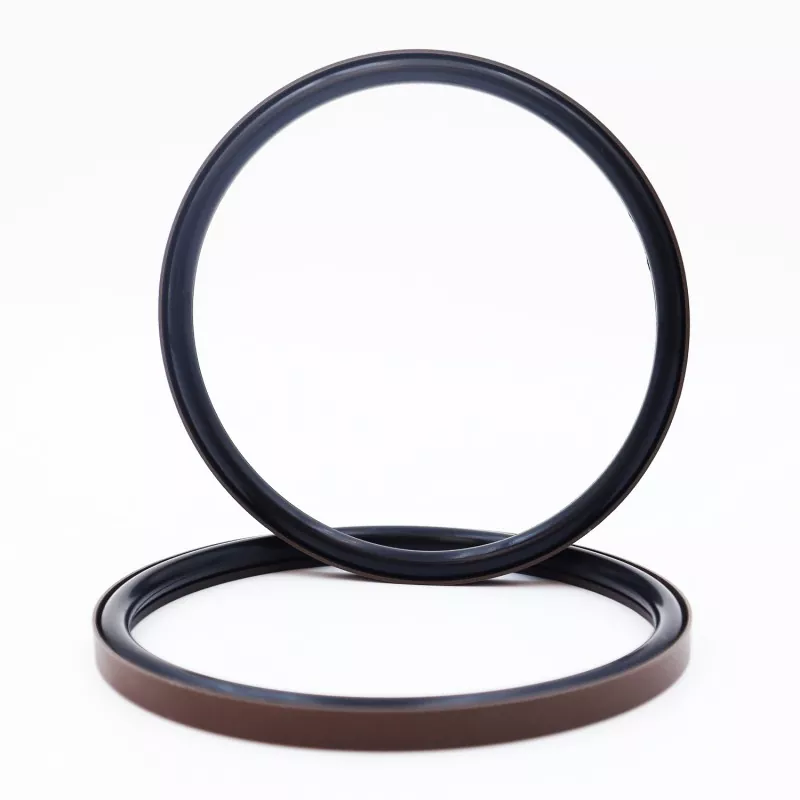

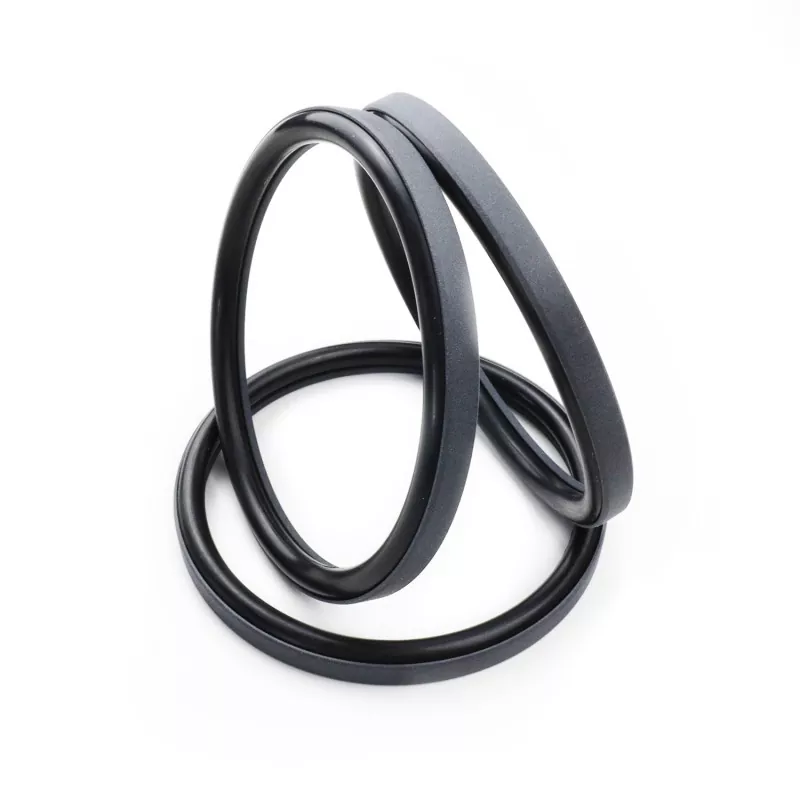

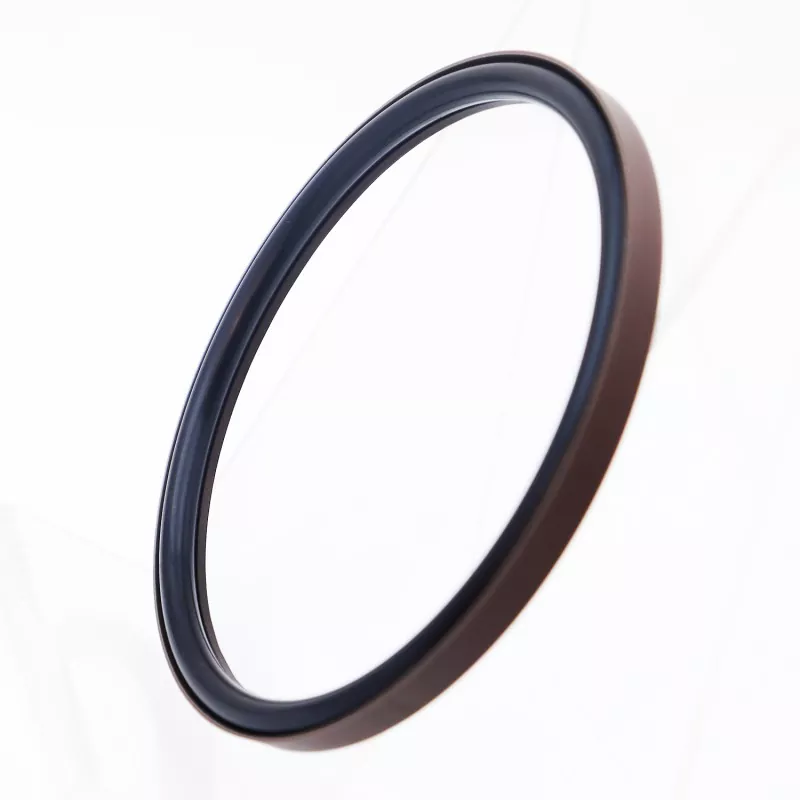

Den rätvinkliga kombinerade tätningen för kolv består av en rätvinklig tätningsring gjord av PTFE (eller en PTFE-komposit) och en O-ring av gummi; den är konstruerad för enkelverkande tätning i hydrauliska och pneumatiska fram- och återgående applikationer. Den är kategoriserad i serierna RC51 och RC52 baserat på den matchande O-ringen (kompatibel med GB1235-standarden). Den rätvinkliga tätningsringen har en tunnläppsdesign som erbjuder utmärkta uppföljningskompensationsmöjligheter, vilket resulterar i överlägsen tätningsprestanda.
Produkten erbjuder en låg friktionskoefficient och minimal breakoutfriktion. Den säkerställer balanserad dynamisk och statisk friktion, fungerar smidigt utan "stick-slip" (ryckig rörelse), stödjer oljefria smörjförhållanden och har en lång livslängd.
Dess kompakta struktur passar standardspår och möjliggör enkel installation och underhåll, vilket gör den till ett idealiskt tätningsval för kolvaggregaten i olika hydraulcylindrar.
1. Lämplig för både hydrauliska och pneumatiska applikationer;
2. Utmärkt tätningsprestanda i både hög- och lågtrycksmiljöer;
3. Låg friktion, minimal breakout-friktion, smidig drift, balanserad dynamisk och statisk friktion och ingen stick-slip;
4. Lång livslängd; lämplig för oljefria smörjtillämpningar;
5. Kompakt design; lätt att installera och underhålla;
Gränsvärden bör inte förekomma samtidigt.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet m/s |
Media |
|
≤70 |
-35 till +100 (med NBR O-ring) |
≤6 |
Mineralbaserade hydrauloljor, brandbeständiga vätskor (HFA/HFB), gaser m.m. |
|
-20 till +180 (med FKM O-ring) |
1. Material för den medföljande O-ringen inkluderar: R01 Nitrilgummi (NBR), R02 Fluoroelastomer (FKM), etc.

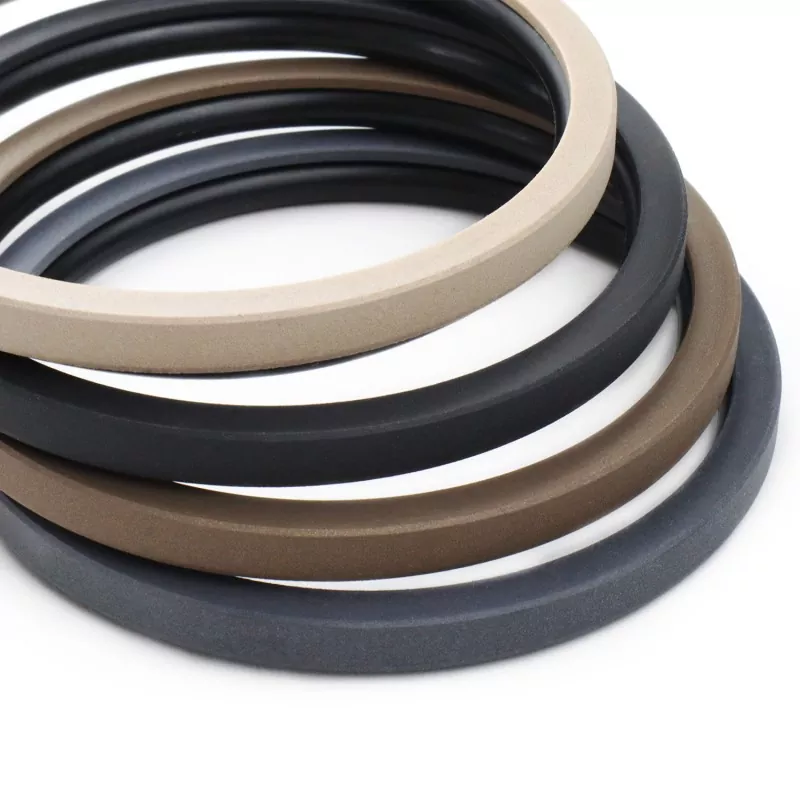

2. Tätningsringmaterial: Standardmaterial PTFE3; andra tillgängliga alternativ inkluderar PTFE2, PTFE4 och andra högpresterande plaster.
Beställningsmodell: RC51—80x70x7.6—PTFE3—R01

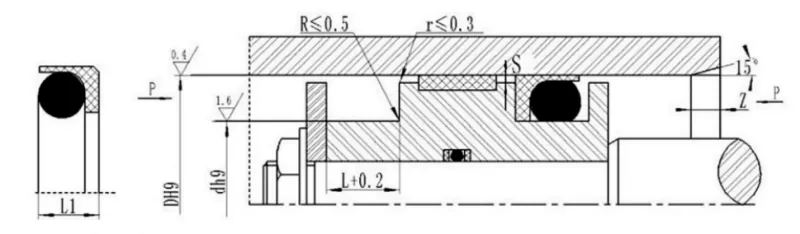

Modell - Cylinderhål x spårdiameter x spårbredd | PTFE3: Modifierad PTFE-materialkod | R01: O-rings materialkod
Specifikationer inom de angivna intervallen finns tillgängliga.
|
Standardmodell DH9 RC51 |
Lättlast DH9 RC51-Q |
Kraftig DH9 RC51-Z |
Spårdiameter d h9 |
Spårbredd L+0,2 |
Tätningshöjd L1 |
Radiellt spel Smax |
Avfasning Zmin |
O-ring tråd diameter gör |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3,5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5,3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6,8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15,9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17,8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Anmärkningar:1. Den lätta serien är lättare att installera i slutna spår bredare än 30 mm.
2. Kontakta företaget angående installation i slutna spår.
3. För tryck som överstiger 40 MPa, använd en H8/f8 passningstolerans för tätningens basyta.
