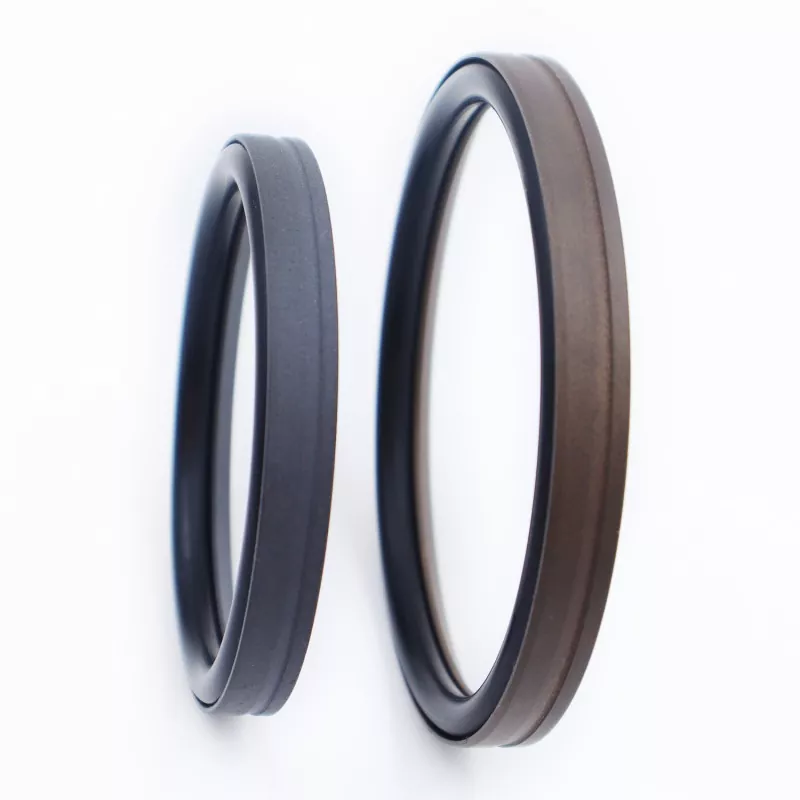

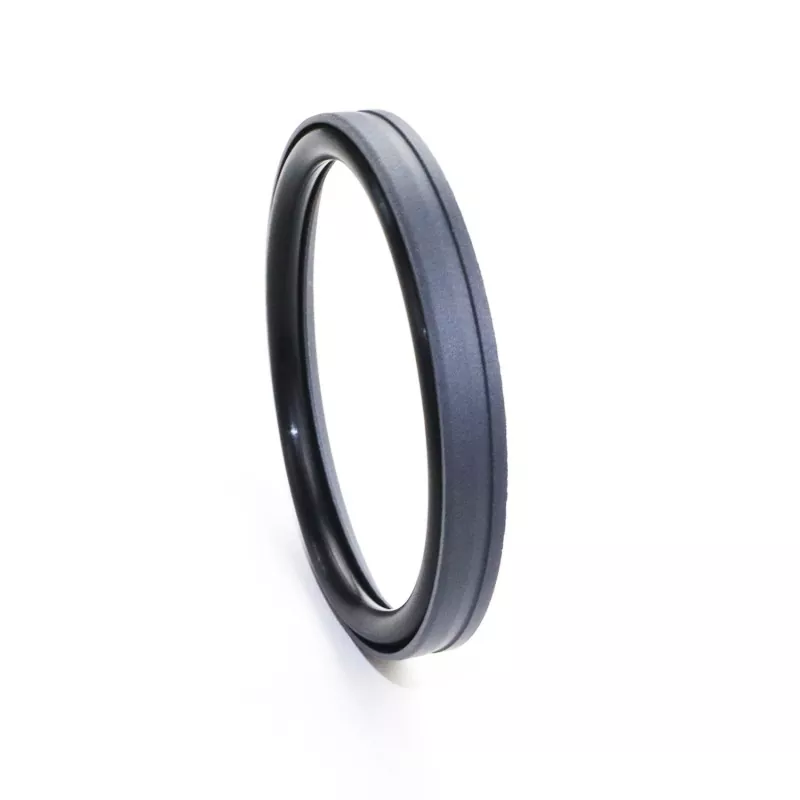

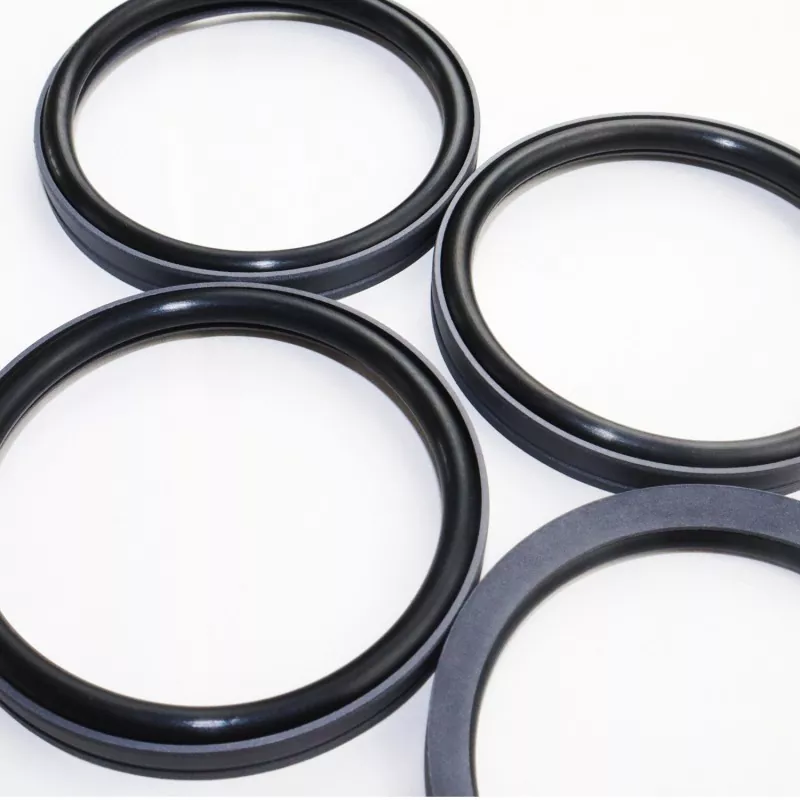

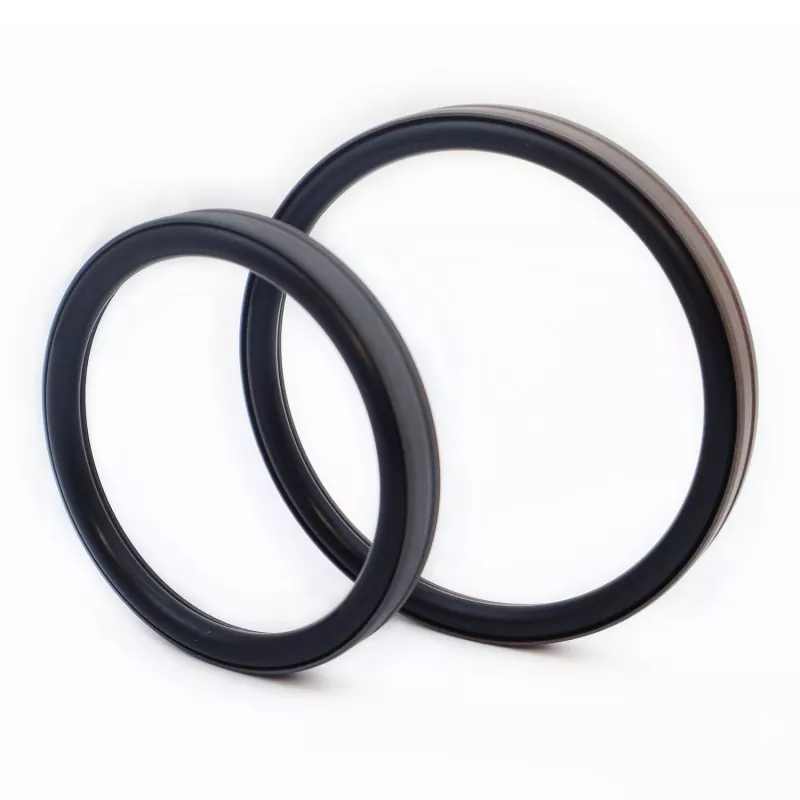

Den kombinerade tätningen av borrfotstyp består av en fotformad tätningsring gjord av PTFE (eller en PTFE-komposit) och en O-ring av gummi; den är konstruerad för enkelverkande tätning i hydrauliska och pneumatiska fram- och återgående applikationer. Den är kategoriserad i serierna RC53 och RC54 baserat på den matchande O-ringen (kompatibel med GB1235-standarden). Tack vare tätningsringens tunna läppdesign erbjuder den utmärkt uppföljningskompensation och överlägsen tätningsprestanda. Den fungerar bra under både hög- och lågtrycksförhållanden, fungerar utan "stick-slip" (krypning), stöder långvarig oljefri tätning och används ofta för högtryckscylinderkolvar.

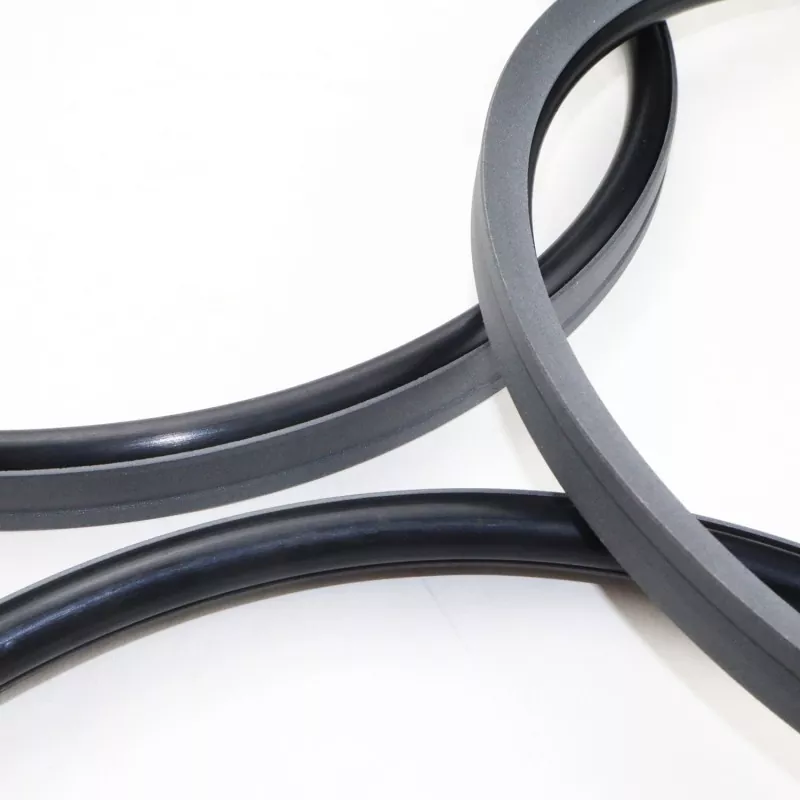

Det kilformade spåret på den fotformade tätningsytan förbättrar tätningsintegriteten och föroreningsmotståndet samtidigt som det minskar friktionen. Den strukturella designen förbättrar också tätningens tryckbärande förmåga. I allmänhet är den inte lämplig för installation i slutna spår.
1. Lämplig för både hydrauliska och pneumatiska applikationer;
2. Utmärkt tätningsprestanda under både högt och lågt tryck;
3. Låg friktion, minimalt brytmotstånd, mjuk rörelse, lika dynamisk och statisk friktion, och ingen stick-slip;
4. Lång livslängd; lämplig för oljefria smörjtillämpningar;
5. Lämplig för högtrycks- och ultrahögtryckstätning;
Gränsvärden bör inte förekomma samtidigt.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet m/s |
Media |
|
≤100 |
-35 till +100 (med NBR O-ring) |
≤6 |
Mineralbaserade hydrauloljor, brandbeständiga vätskor (HFA/HFB), gaser m.m. |
|
-20 till +180 (med FKM O-ring) |
1. Kompatibla O-ringmaterial inkluderar: R01 Nitrilgummi (NBR), R02 Fluoroelastomer (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE3; andra tillgängliga material inkluderar PTFE2, PTFE4 och andra högpresterande plaster.

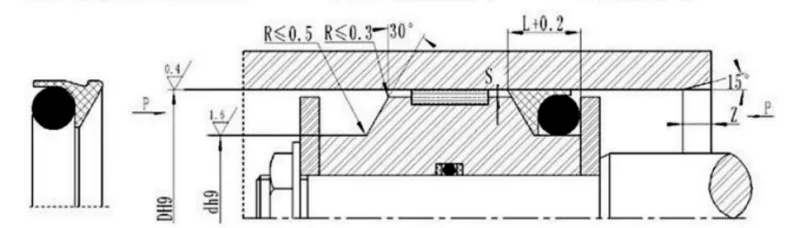

Beställningsmodell: RC53-80x69,6x9,8-PTFE3-R01
Borrdiameter x spårdiameter x spårbredd | PTFE3: Modifierad PTFE-materialkod | R01: O-rings materialkod
Alla storlekar inom parameterområdet är tillgängliga
|
Bländarintervall D H9 |
Spårdiameter d h9 |
Spårbredd L+0,2 |
Radiellt spel Smax |
Avfasning Zmin |
O-ringens tråddiameter do |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5,4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10,4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13,6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Kompatibel med GB1235 O-ringar; alla storlekar inom det specificerade intervallet kan levereras.
|
Bländarintervall D H9 |
Spårdiameter d h9 |
Spårbredd L+0,2 |
Radiellt spel Smax |
Avfasning Zmin |
O-ringens tråddiameter do |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7,0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11,0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16,6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Obs: För tryck >60 MPa används en passningstolerans H8/8 vid tätningens basområde, och tätningsspelet Smax för ultrahögt tryck är <0,05.
