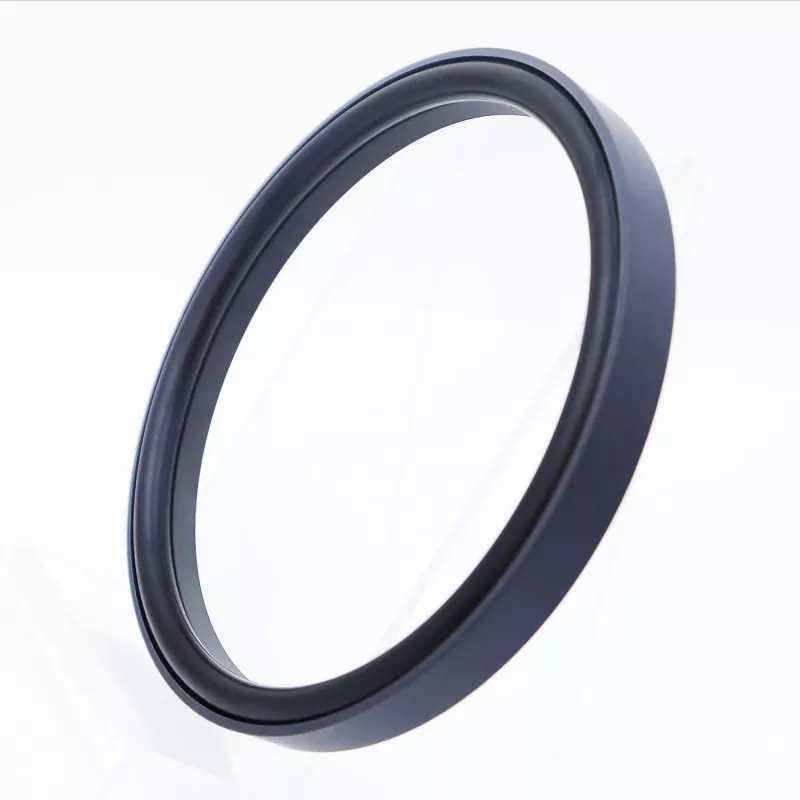

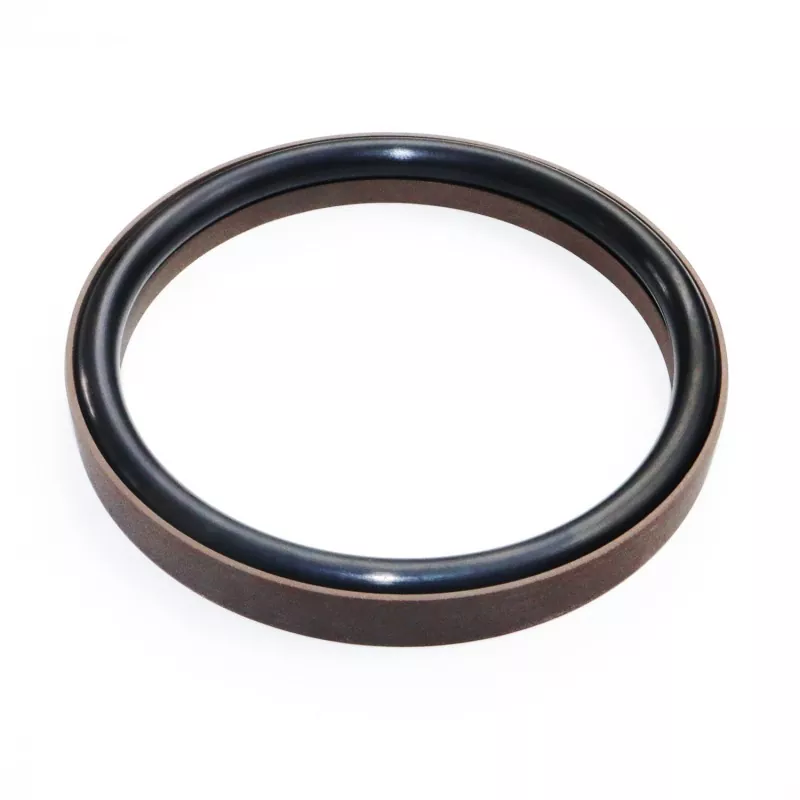

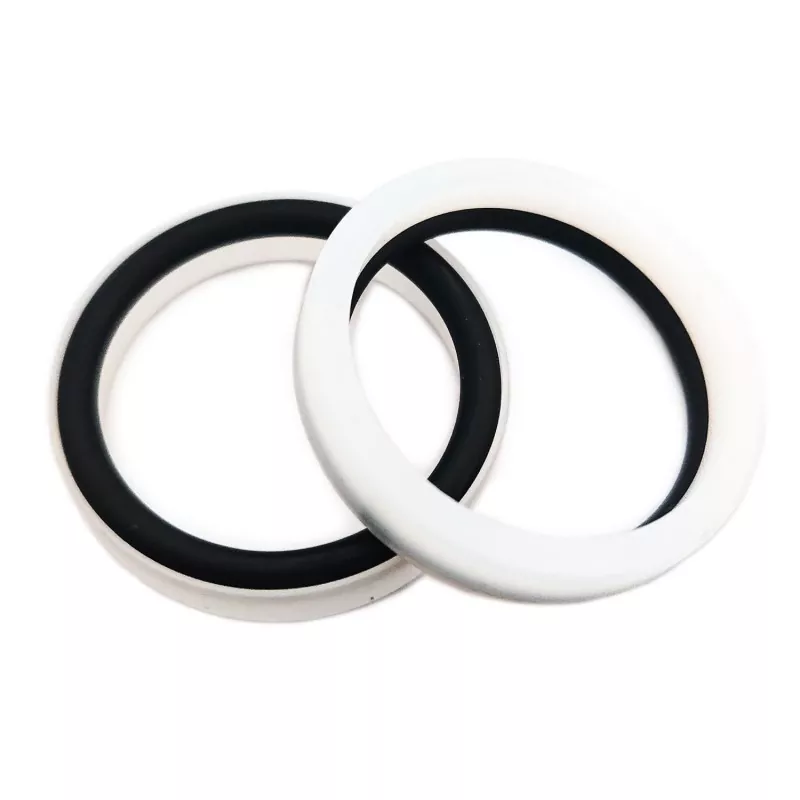

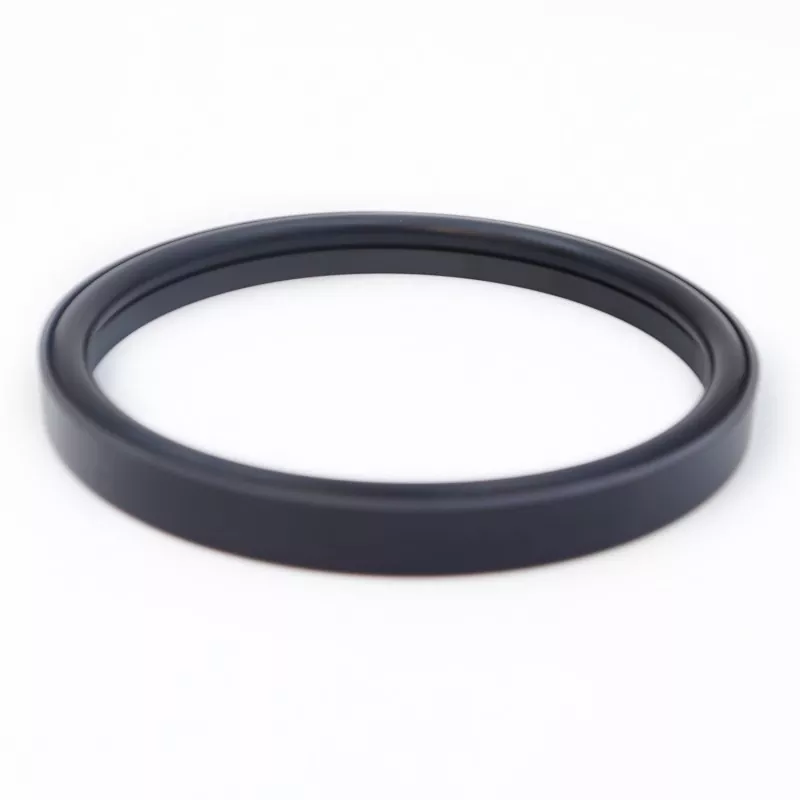

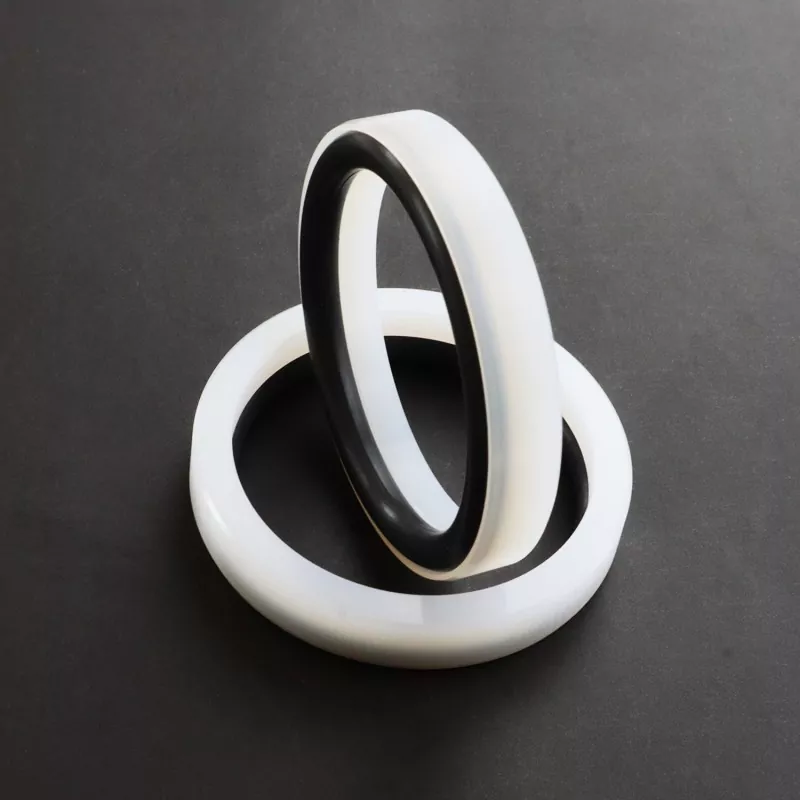

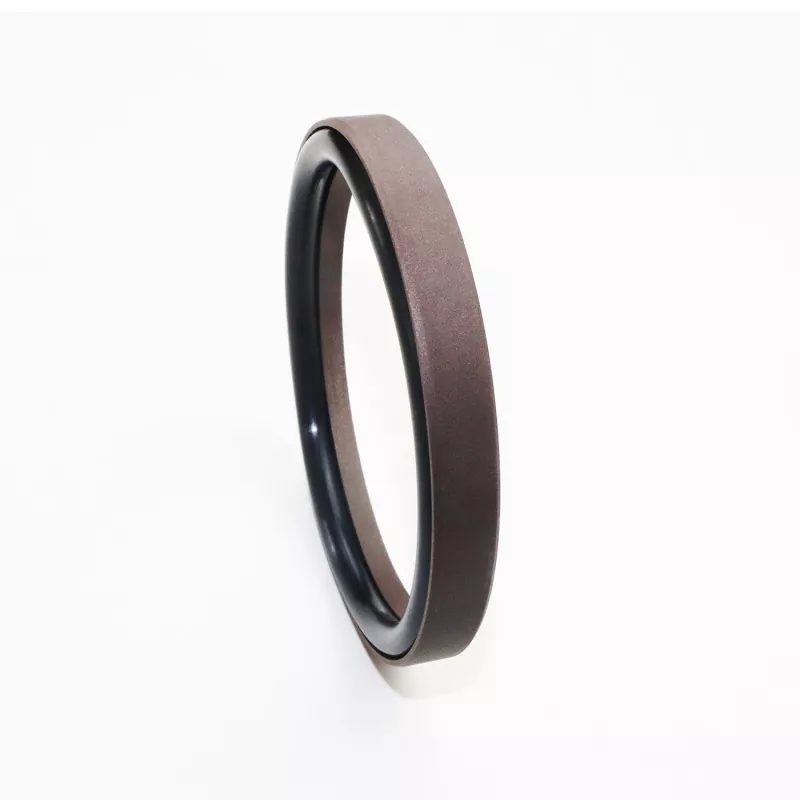

Den förstärkta stegkombinerade tätningen för stav (designad för ultrahögt tryck och vattenbaserade applikationer) består av en förstärkt rätvinklig tätningsring gjord av PTFE (eller en PTFE-komposit) och en O-ring av gummi. Den finns i serierna RC58 och RC59, beroende på vilken O-ring som används (kompatibel med GB1235-standarden). Den erbjuder lågfriktionsprestanda – säkerställer noll motstånd vid start och jämn fram- och återgående rörelse utan stick-slip – och är lämplig för långtidsdrift i oljefria miljöer, vilket avsevärt minskar sannolikheten för utrustningsfel och sänker underhållskostnaderna.
Tack vare tätningsringens optimerade tjocklek fungerar tätningen effektivt även när den används med vatten eller andra lågviskösa medier. Den strukturella designen av den förstärkta tätningsringen förbättrar också dess motståndskraft mot höga och ultrahöga tryck. I allmänhet kan denna tätning inte installeras i ett slutet spår.
1. Låg friktion: minimalt startmotstånd, mjuk rörelse, lika dynamisk och statisk friktion och ingen stick-slip;
2. Lång livslängd: lämplig för oljefria smörjtillämpningar;
3. Lämplig för tätning av högtrycks- och ultrahögtryckssystem, samt lågviskösa medier som vatten;
Gränsvärden bör inte förekomma samtidigt.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet m/s |
Media |
|
≤200 |
-35 till +100 (med NBR O-ring) |
≤6 |
Mineralbaserade hydrauloljor, brandbeständiga vätskor (HFA/HFB), vatten m.m. |
|
-20 till +200 (med FKM O-ring) |
1. Kompatibla O-ringsmaterial inkluderar: RO1 nitrilgummi (NBR), RO2 fluorelastomer (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE3; alternativa material inkluderar PTFE2, PTFE4 och andra högpresterande plaster.
Beställningsmodell: RC58—80x69.2x10.5—PTFE3—R01
Modell - Borrdiameter x spårdiameter x spårbredd | PTFE3 - Modifierad PTFE-materialkod | R01 - O-rings materialkod
Specifikationer inom parameterområdet finns tillgängliga.
|

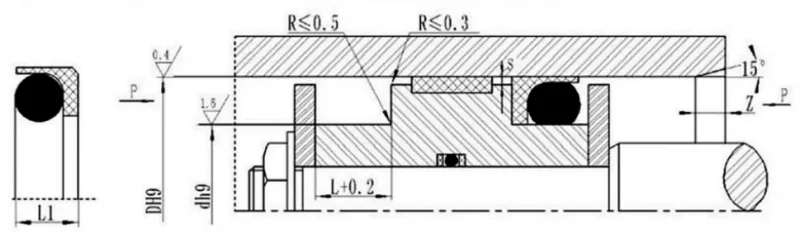

Standardmodell DH9 RC58 |
Lättlast DH9 RC58-Q |
Kraftig DH9 RC58-Z |
Spårdiameter d h9 |
Spårbredd L+0,2 |
Tätningshöjd L1 |
Hörnradie Rmax |
Radiellt spel Smax |
Avfasning Zmin |
O-ringens tråddiameter do |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23,9 |
- |
D-3,7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23,9 |
24~49,9 |
9~12,9 |
D-5,4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23,9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14,3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17,2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Obs: För tryck >60 MPa används en passningstolerans H8/f8 vid tätningens basyta; för ultrahögtryckstätning, Smax < 0,05.
Kompatibel med GB1235 O-ringar; valfri storlek inom det specificerade parameterområdet kan levereras.
|
Bländarintervall D H9 |
Spårdiameter d h9 |
Spårbredd L+0,2 |
Radiellt spel Smax |
Hörnradie Rmax |
Avfasning Zmin |
O-ringens tråddiameter do |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11,5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17,2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
