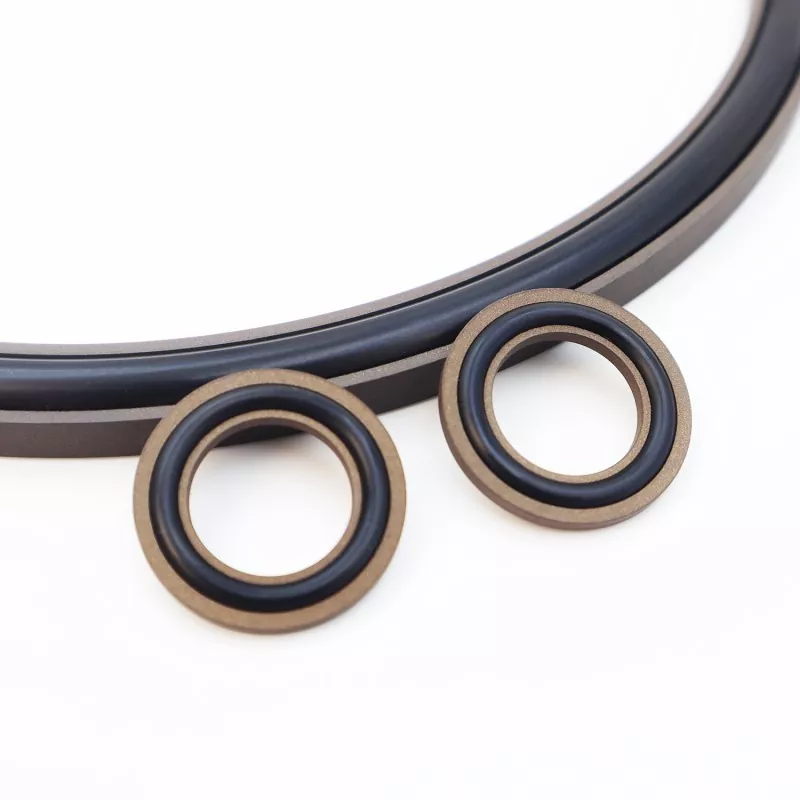

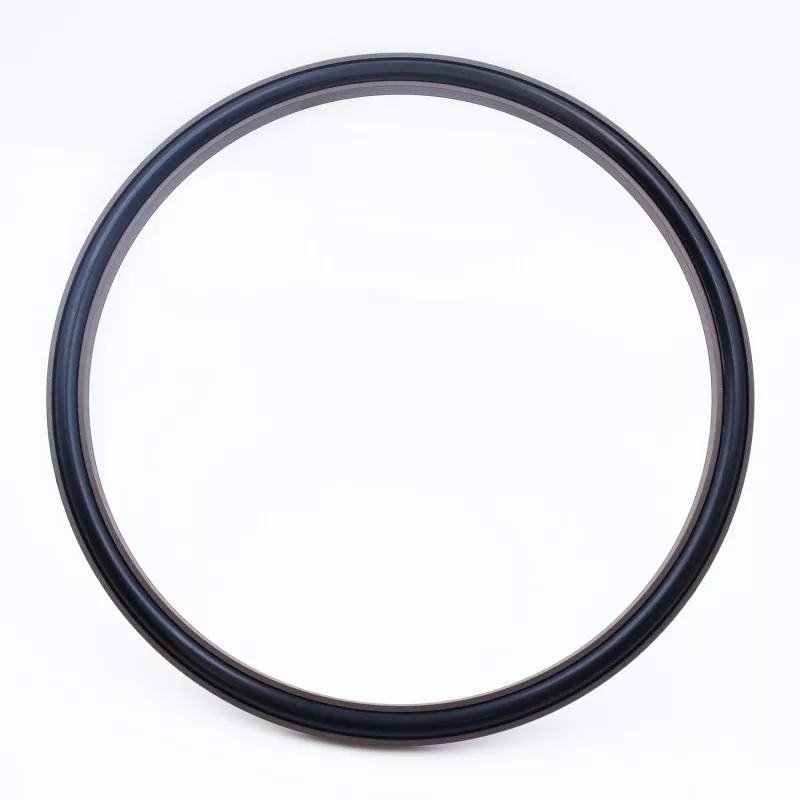

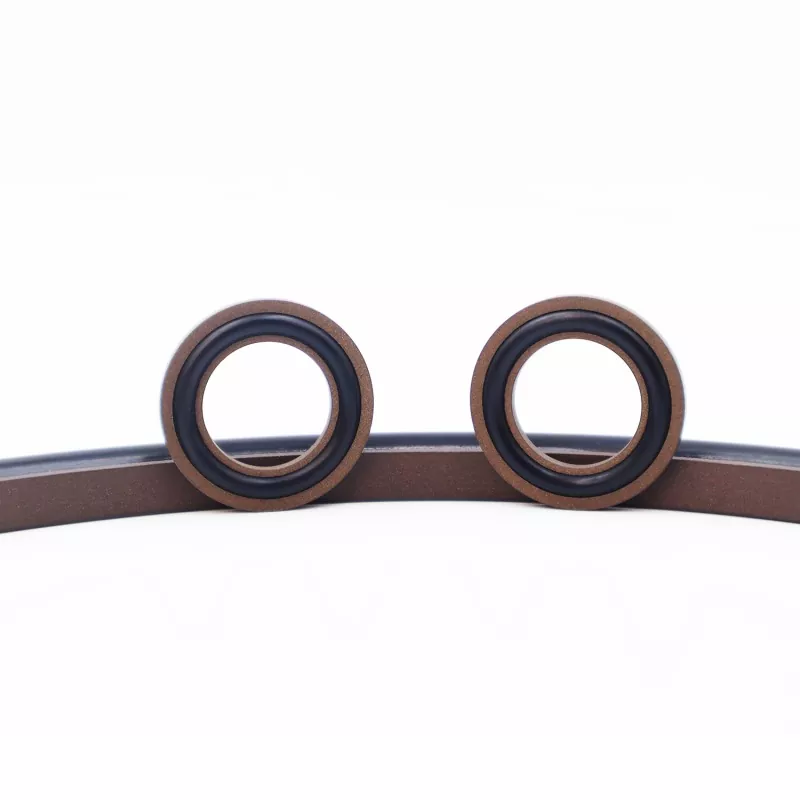

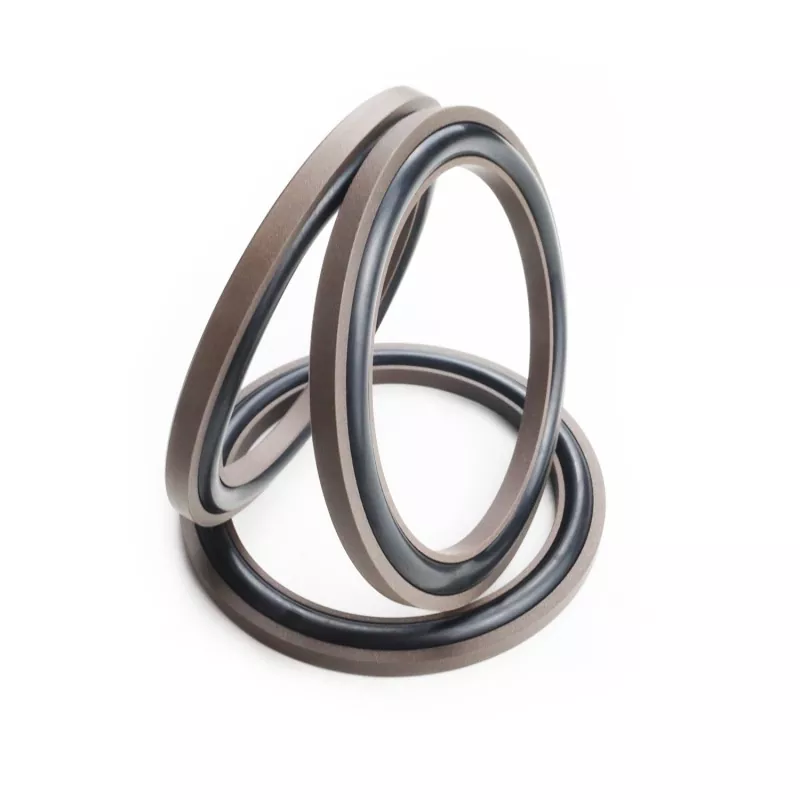

Axial C-Type Combined Seal består av en C-formad tätningsring gjord av fylld PTFE och en gummi O-ring; den är konstruerad för statiska tätningstillämpningar som axiell (ändyta) och flänstätningar. Viktiga egenskaper inkluderar en lång livslängd, utmärkt tätningsprestanda, högt tryckbeständighet och en kompakt strukturell fotavtryck; den är också lämplig för hydrauliska tätningsapplikationer. Finns i två versioner: RC2872-A (för internt tryck) och RC2872-B (för externt tryck).
Den kompakta designen underlättar installation i trånga utrymmen, vilket säkerställer tillförlitlig tätning och förlängd livslängd under långvarig drift. Ett komplett utbud av specifikationer finns i lager, med tjänster som tillhandahålls globala köpare inklusive tekniskt urval, prisförfrågningar och massbeställningar.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Medium |
|
≤100 |
-35 till +100 (med NBR O-ring) |
- |
Hydraulolja, emulsion, vatten etc. |
|
-20 till +200 (med FKM O-ring) |

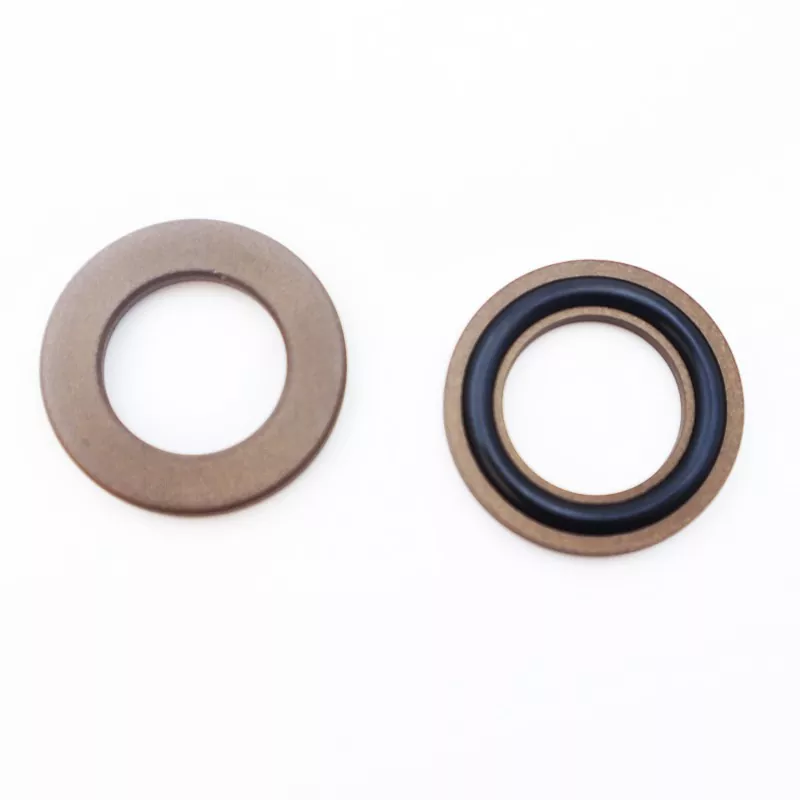

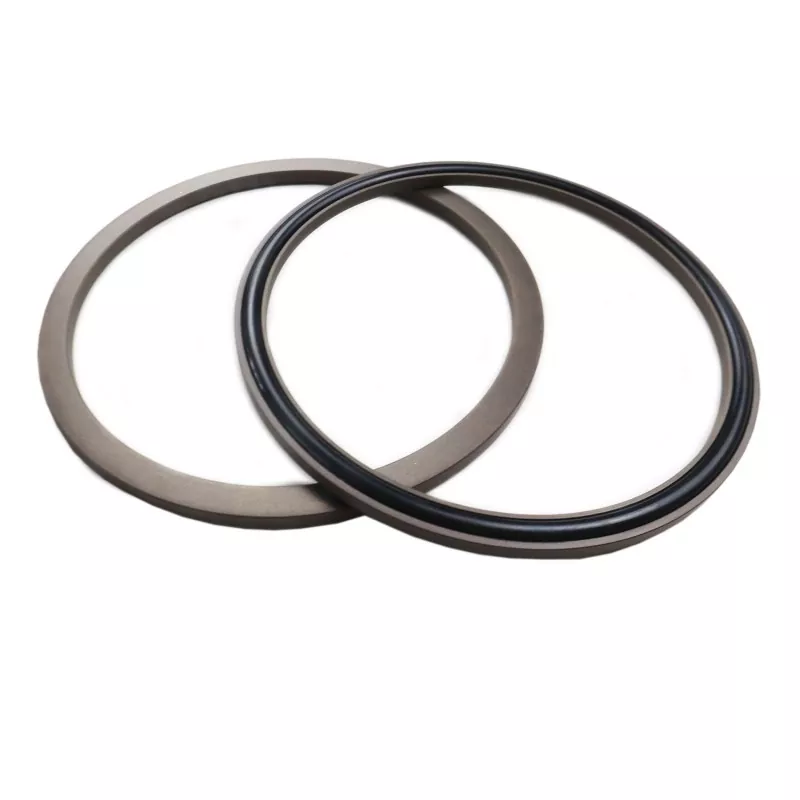

Denna tätning består av en C-formad PTFE-tätningsring och en O-ring; O-ringen ger förkomprimering och genererar den klämkraft som krävs för att uppnå en tätning. Under tryck ökar denna klämkraft – vilket betyder att tätningen fungerar bättre när trycket ökar. Tack vare toffelringens design med dubbla flänsar förhindras O-ringen från att extrudera, vilket gör att tätningen tål höga tryck.
Alla specifikationer inom parameterområdet är tillgängliga.
|

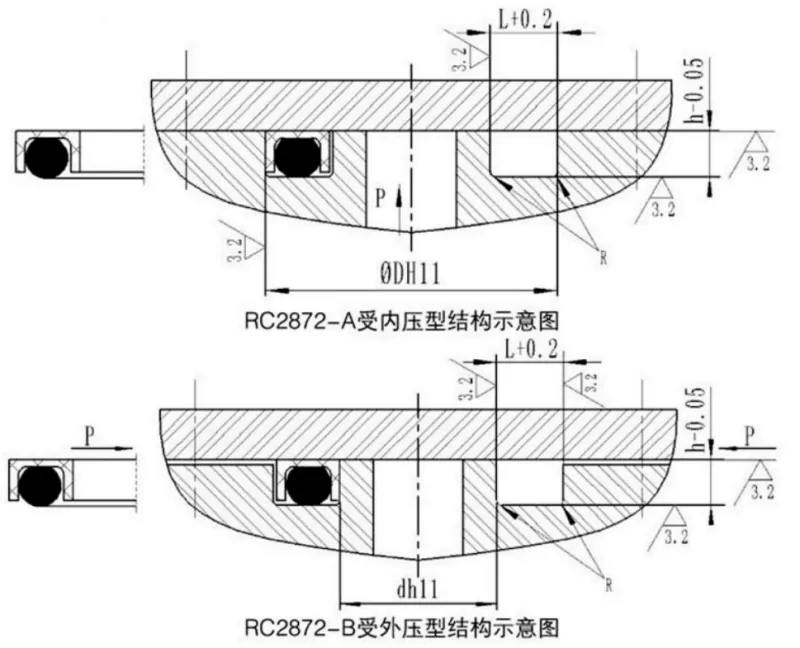

Yttre diameterintervall D H11 |
Spårdjup h-0,05 |
Spårbredd L+0,2 |
Hörnradie Rmax |
O-ringens tråddiameter do |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Alla specifikationer inom parameterområdet är tillgängliga.
|
Inre diameterintervall d h11 |
Spårdjup h-0,05 |
Spårbredd L+0,2 |
Hörnradie Rmax |
O-ringens tråddiameter do |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8,60 |
