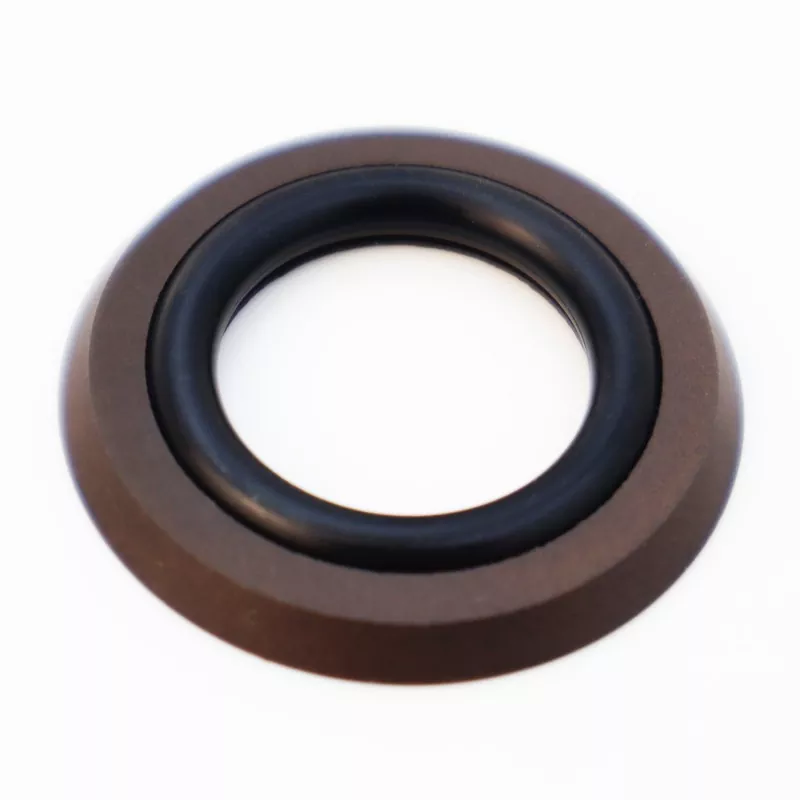

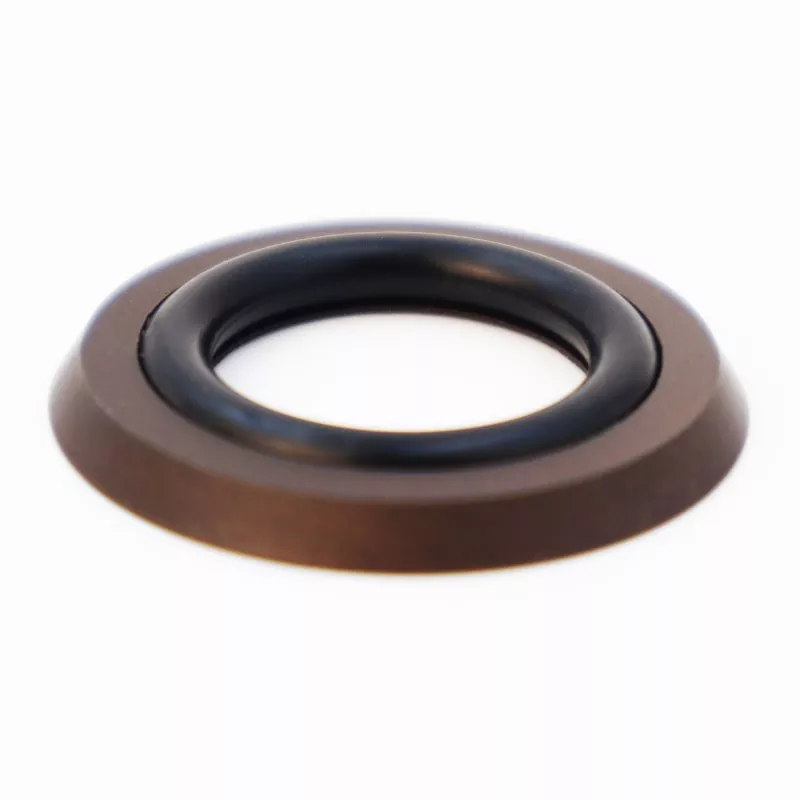

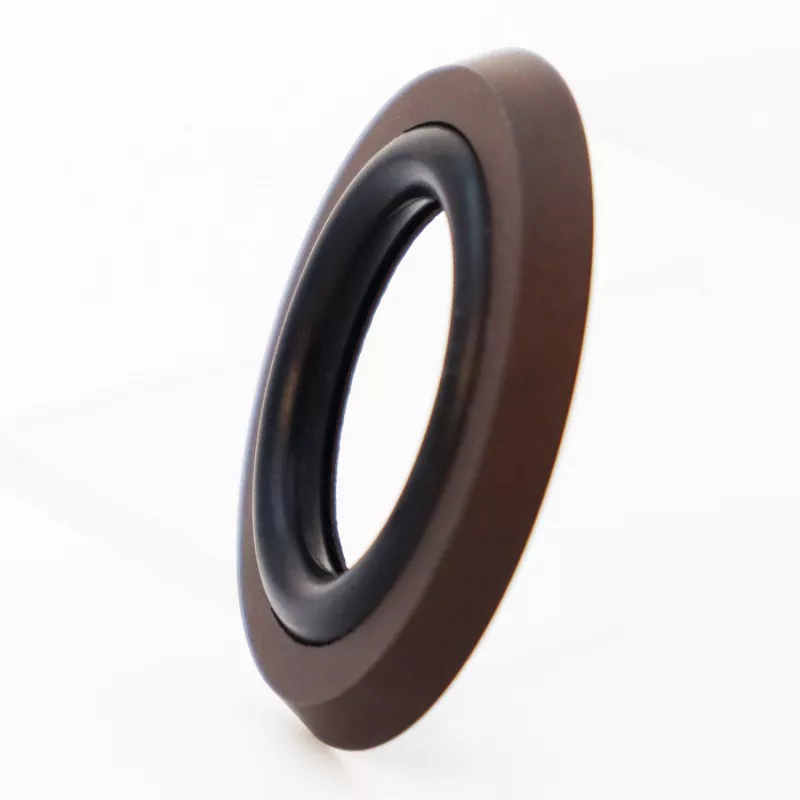

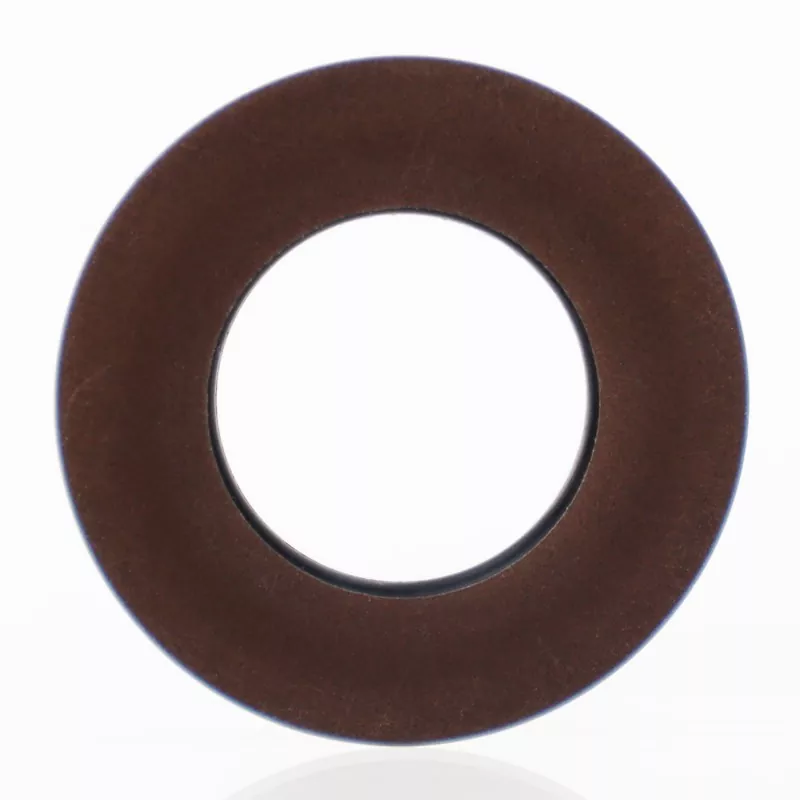

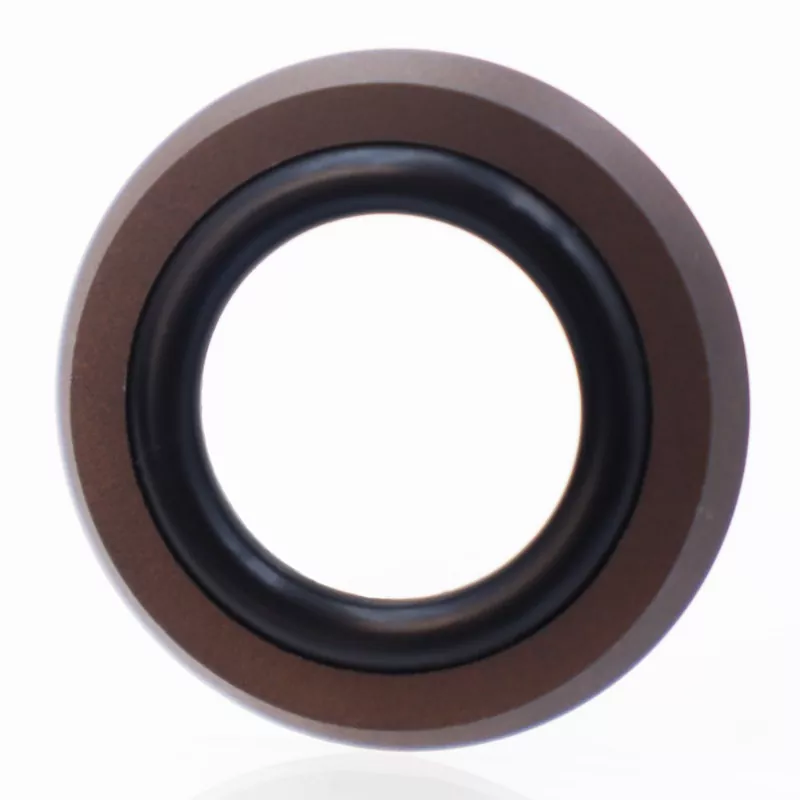

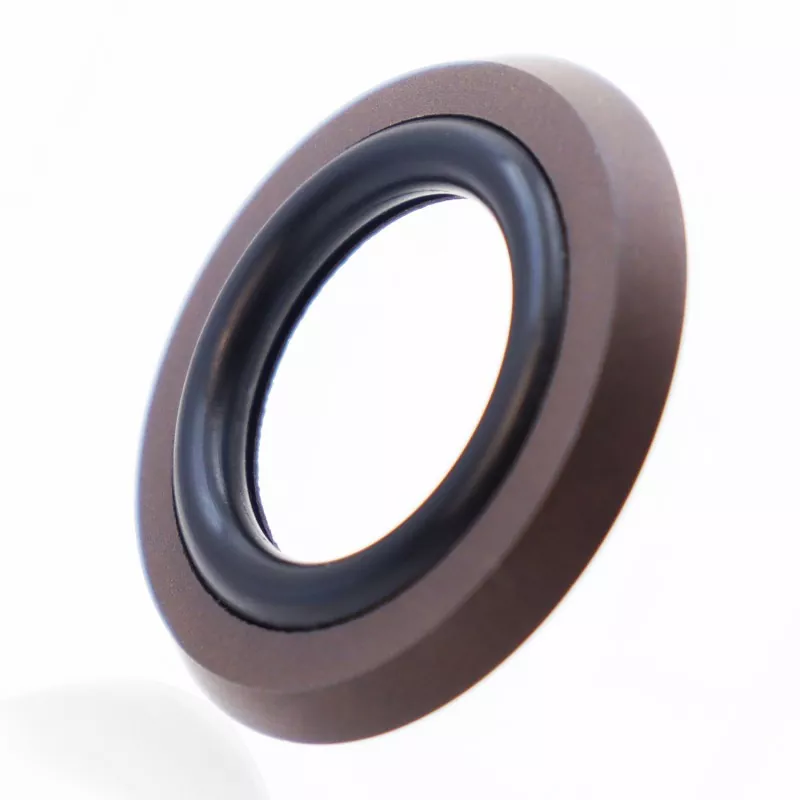

Axial Foot Type Combined Seal består av en fotformad tätningsring gjord av fylld PTFE och en O-ring av gummi. Den är konstruerad för enkelriktad statisk tätning, såsom axiella (ändyta) och flänstätningar. Nyckelegenskaper inkluderar lång livslängd, utmärkt tätningsprestanda, motståndskraft mot höga och ultrahöga tryck och en kompakt design som kräver minimalt med installationsutrymme; den är också lämplig för hydrauliska tätningsapplikationer. Finns i två versioner: RC2875-A (för internt tryck) och RC2875-B (för externt tryck).
Dess kompakta struktur passar in i smala installationsspår, vilket avsevärt minskar risken för läckage av utrustning. Ett komplett utbud av specifikationer finns i lager, och vi välkomnar förfrågningar och provbeställningar från globala köpare.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Medium |
|
≤60 |
-35 till +100 (med NBR O-ring) |
≤6 |
Mineralbaserade hydrauloljor, brandbeständiga vätskor (HFA/HFB), vatten m.m. |
|
-20 till +200 (med FKM O-ring) |
Denna tätning består av en modifierad PTFE-tätningsring med en fotformad profil och en O-ring. Under tryck ökar tätningens gripkraft – vilket innebär att ju högre tryck desto bättre tätningsprestanda. Tack vare glidringens fotformade sidoflänsdesign förhindras O-ringen från att extrudera, vilket gör att tätningen tål höga och ultrahöga tryck.
Alla specifikationer inom parameterområdet är tillgängliga.
|

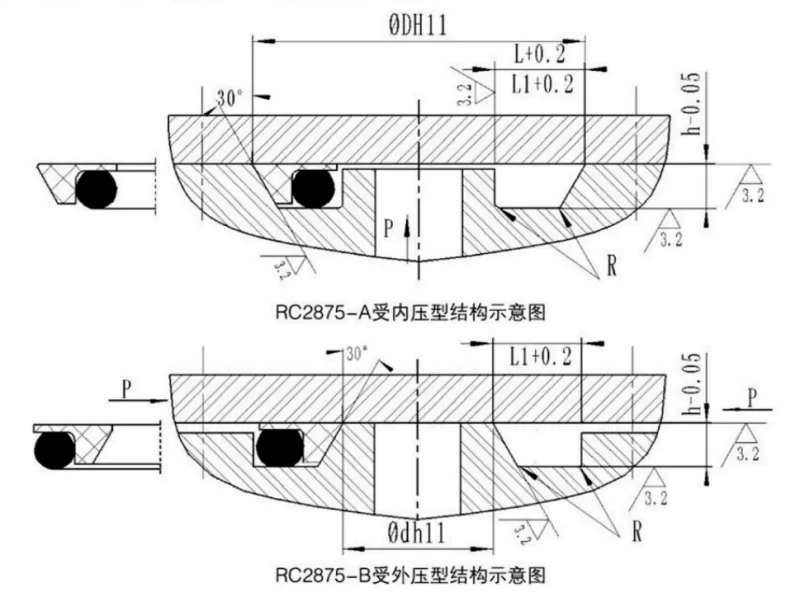

Yttre diameterintervall D H11 |
Spårdjup h-0,05 |
Spårbredd L+0,2 |
Spårbredd L1 + 0,2 Tryck > 100 MPa |
Hörnradie Rmax |
O-ringens tråddiameter do |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Alla specifikationer inom parameterområdet är tillgängliga.
|
Inre diameterintervall dh11 |
Spårdjup h-0,05 |
Spårbredd L+0,2 |
Spårbredd L1 + 0,2 Tryck > 100 MPa |
Hörnradie Rmax |
O-ringens tråddiameter do |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
