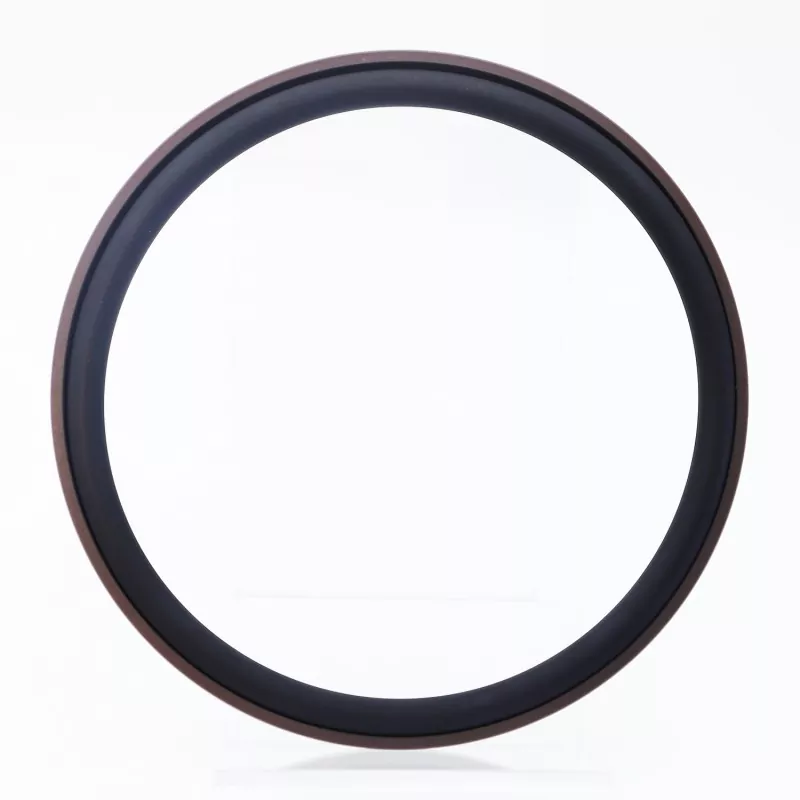

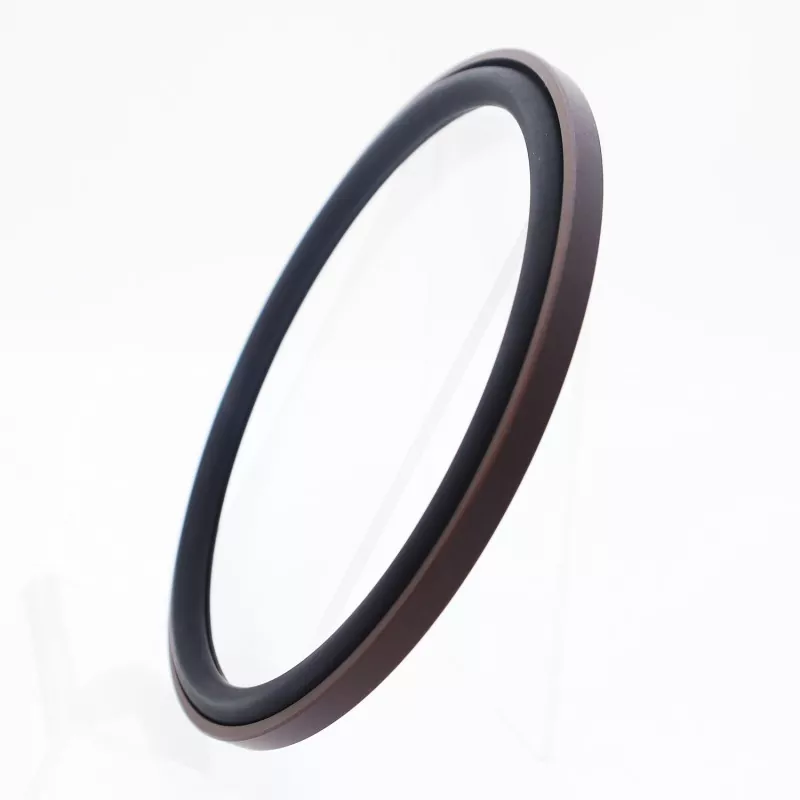

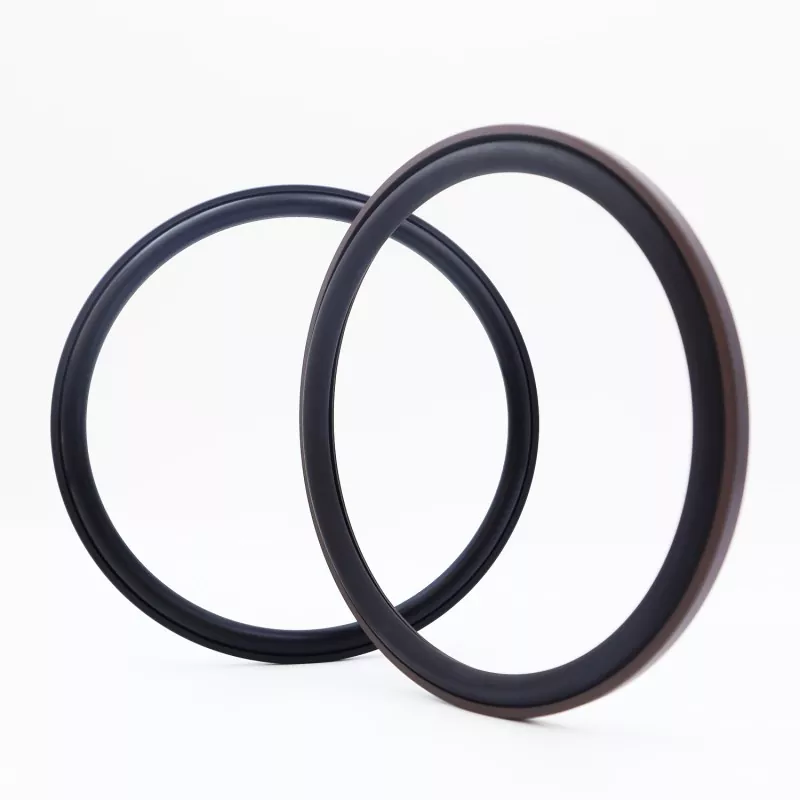

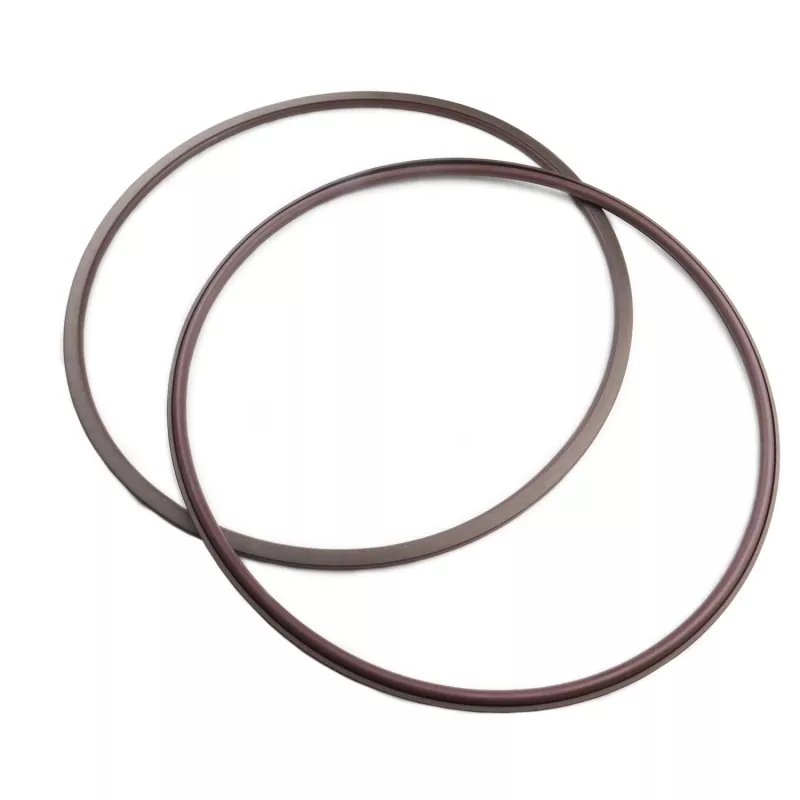

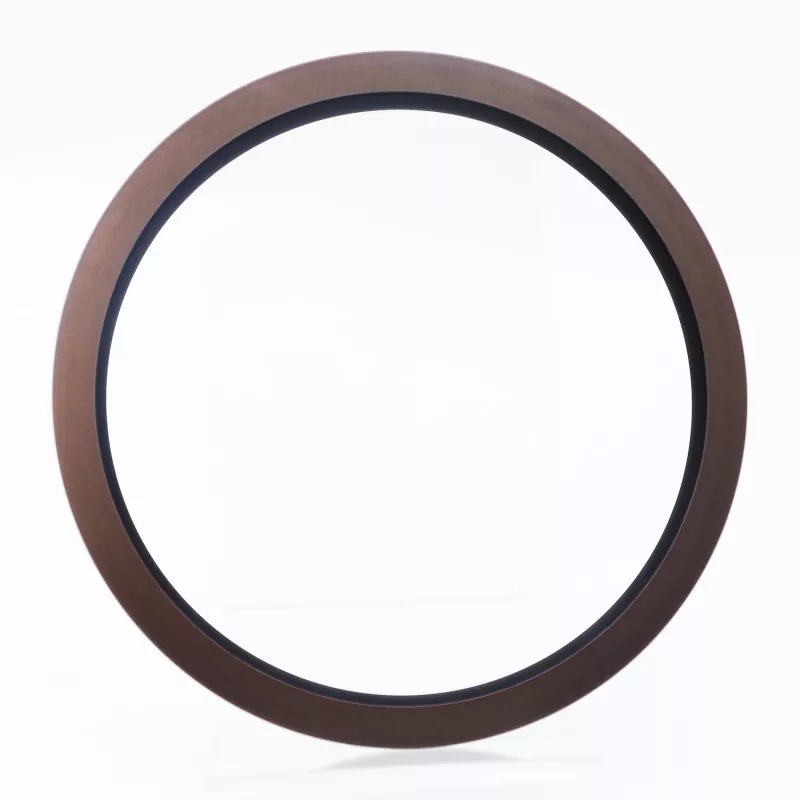

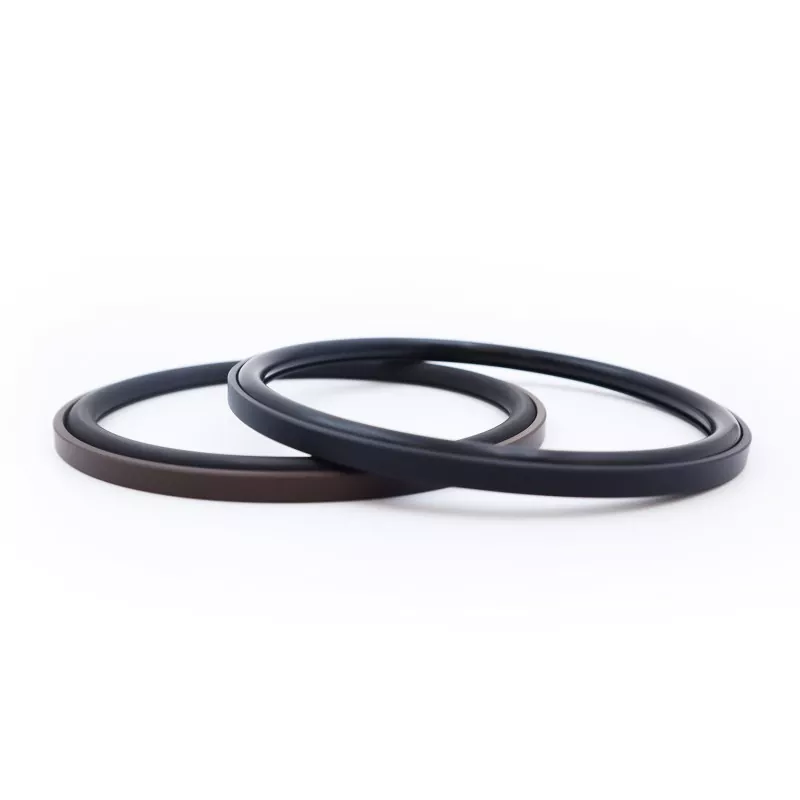

Axial Step Combined Seal består av en rätvinklig tätningsring gjord av fylld PTFE och en gummi O-ring; den är konstruerad för enkelriktad statisk tätning, såsom axiella (ändtätningar) och flänstätningar. Den har lång livslängd, utmärkt tätningsprestanda, motståndskraft mot höga och ultrahöga tryck och en kompakt strukturell fotavtryck; den är också lämplig för vattentryckstätning. Den finns i två versioner: RC2871-A (för internt tryck) och RC2871-B (för externt tryck).
Effektiv tätning uppnås genom den kontinuerliga gripkraften som genereras av förkomprimeringen av O-ringen, vilket ger en självaktiverande tätningseffekt där tätningsprestandan förbättras när medeltrycket ökar. Den flänsade designen på sidan av tätningsringen förhindrar effektivt O-ringsextrudering, vilket gör att den enkelt kan hantera högtrycks- och ultrahögtrycksförhållanden samtidigt som den förblir kompatibel med vattentryckstätningsmiljöer.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Medium |
|
≤300 |
-35 till +100 (med NBR O-ring) |
- |
Hydraulolja, emulsion, vatten etc. |
|
-20 till +200 (med FKM O-ring) |
Denna tätning består av en rätvinklig PTFE-tätningsring och en O-ring; O-ringen ger förkomprimering och genererar den klämkraft som krävs för att uppnå en tätning. Under tryck ökar denna klämkraft – vilket betyder att ju högre tryck desto bättre tätningsprestanda. Tack vare toffelringens sidoflänsdesign förhindras O-ringen från att extrudera, vilket gör att tätningen tål höga tryck.
Alla specifikationer inom parameterområdet är tillgängliga.
|

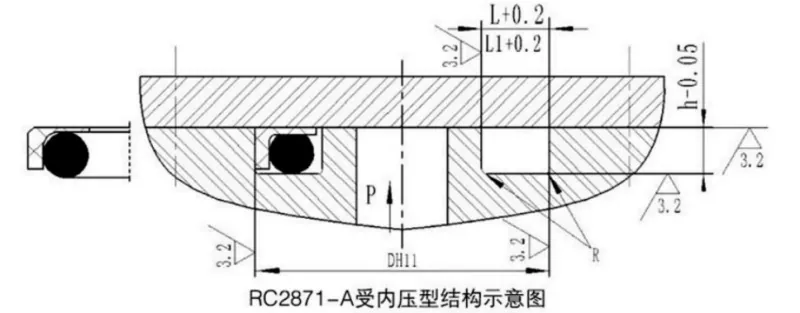

Yttre diameterintervall D H11 |
Spårdjup h-0,05 |
Spårbredd L+0,2 |
Spårbredd L1 + 0,2 Tryck > 80 MPa |
Hörnradie Rmax |
O-ringens tråddiameter do |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Alla specifikationer inom parameterområdet är tillgängliga.
|

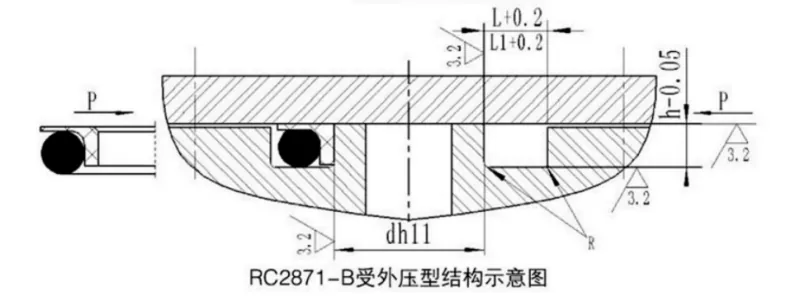

Inre diameterintervall dh11 |
Spårdjup h-0,05 |
Spårbredd L+0,2 |
Spårbredd L1 + 0,2 Tryck > 80 MPa |
Hörnradie Rmax |
O-ringens tråddiameter do |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
