Chevron Seal

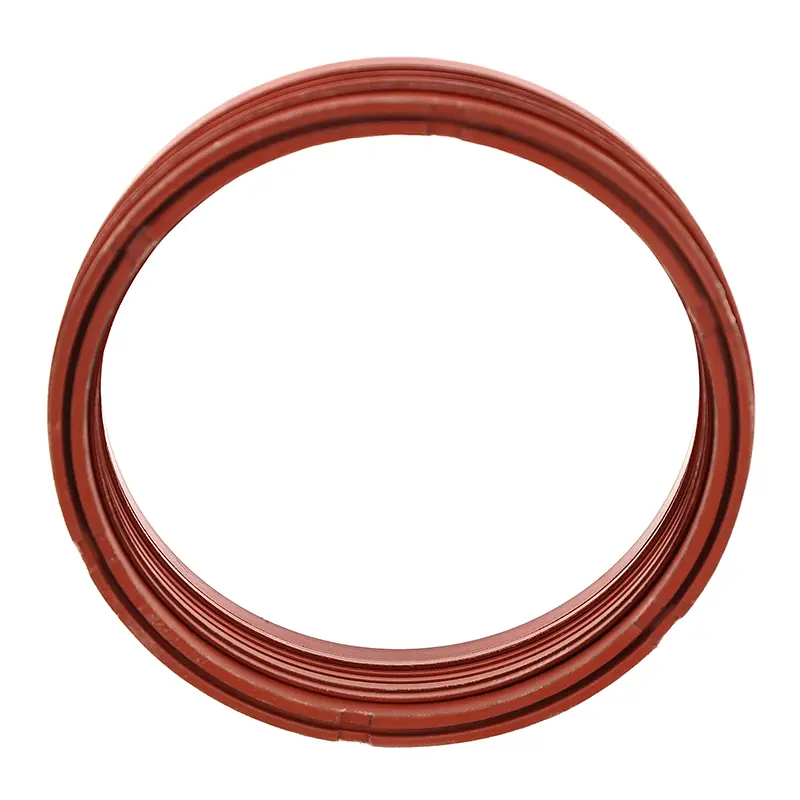

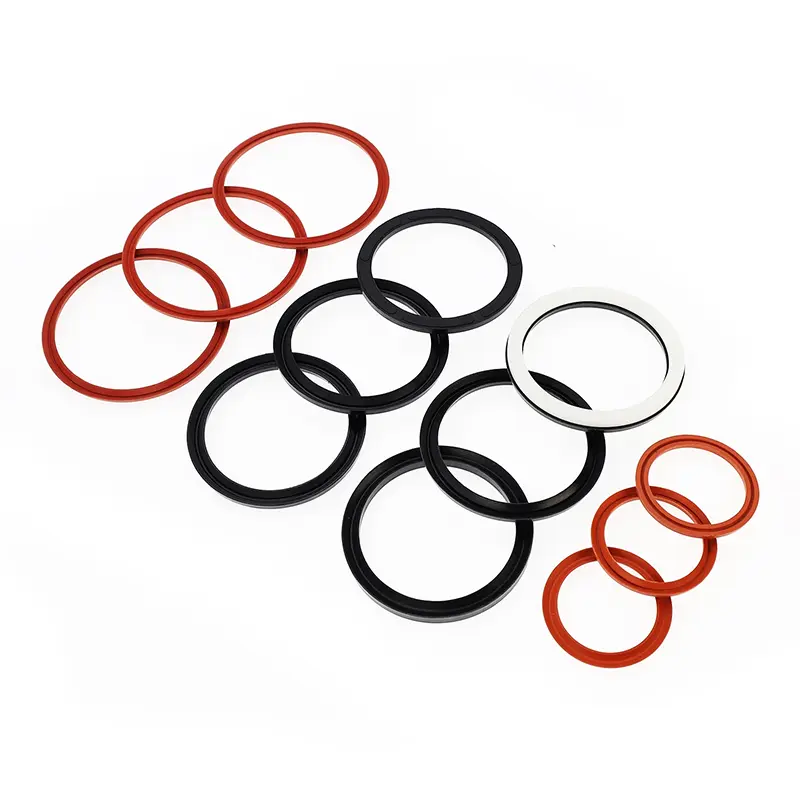

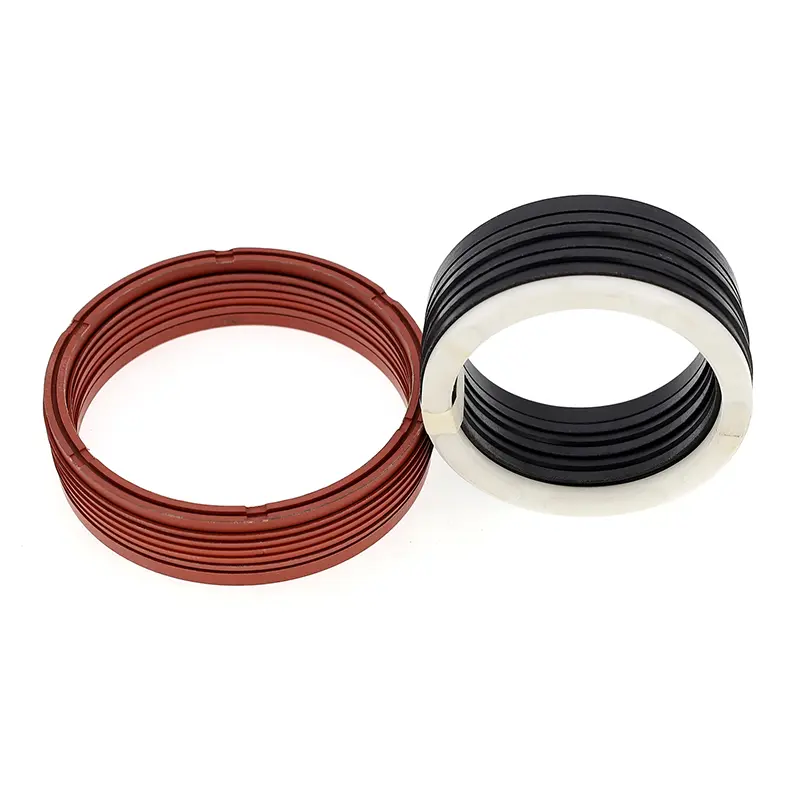

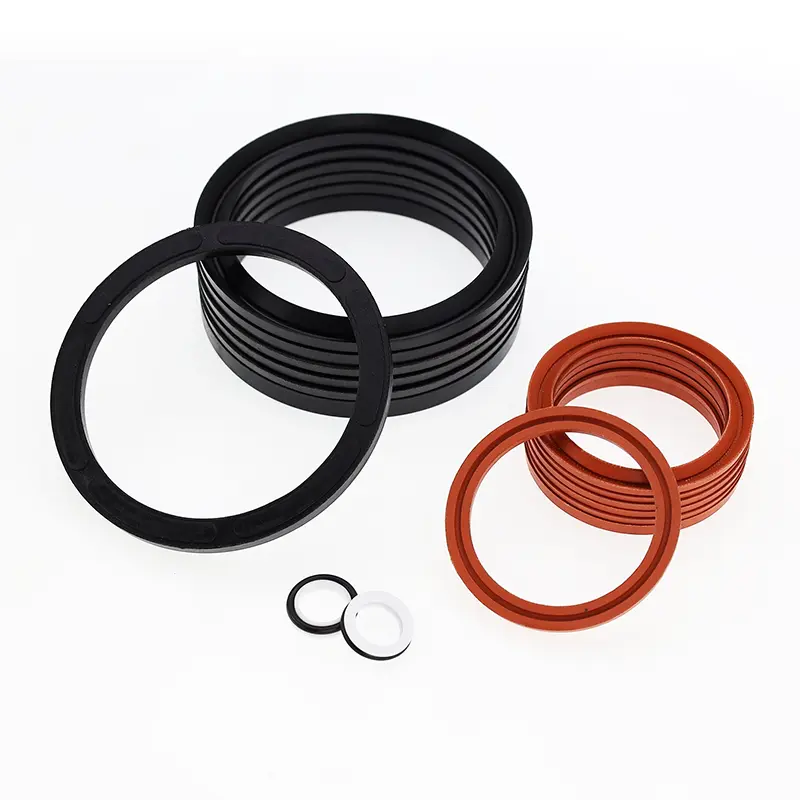

Den V-formade kombinationstätningen för kolvstänger består av en uppsättning (med minst tre) V-formade tätningsringar, en kompressionsring och en stödring. Den är lämplig för enkelriktad trycktätning i fram- och återgående hydrauliska applikationer. Ett fett som är kompatibelt med tätningsmaterialet måste appliceras under installationen. Den kan inte installeras i ett monolitiskt (slutet) spår.

Drag:

1. Ett brett utbud av material finns tillgängligt, vilket möjliggör optimal justering för att passa olika applikationer.

2. Lämplig för användning under tuffa driftsförhållanden, anpassad till praktiskt taget alla media och krävande förhållanden.

3. Lång livslängd, lämplig för oljefria smörjtätningar (med lämpligt materialval).

4. Justerbar tätningsprestanda och friktion kan uppnås genom att justera packningen, och den axiella dimensionen kan justeras genom att lägga till eller ta bort V-formade tätningsringar.

5. Effektiv även vid dålig tätningsyta.

Tillämpliga driftsvillkor (extrema värden ska inte visas samtidigt)

Material

1. Tryckringmaterial: PTFE, nitril-butadiengummi (NBR) tyg, fluorgummi-butadiengummi tyg, nylon, polyoximetylen

2. V-ringmaterial: PTFE, nitril-butadiengummi (NBR) tyg, fluorgummi, fluorgummi-butadiengummityg, polyuretan

3. Stödringmaterial: nitril-butadiengummityg, fluorgummi-butadiengummityg, nylon, polyoximetylen, PTFE

Beställningsexempel

Installationsfasföreskrifter

V-formade tätningar kan justeras i axiell dimension genom att justera packningen för att uppnå optimal tätning och friktion. Initialt slitage efter långvarig drift kan förlängas genom att justera den axiella dimensionen. Den rekommenderade designen för den justerbara tätningshålighetens axiella dimension är 1,025L, med ett justeringsintervall på 7,5%L.
