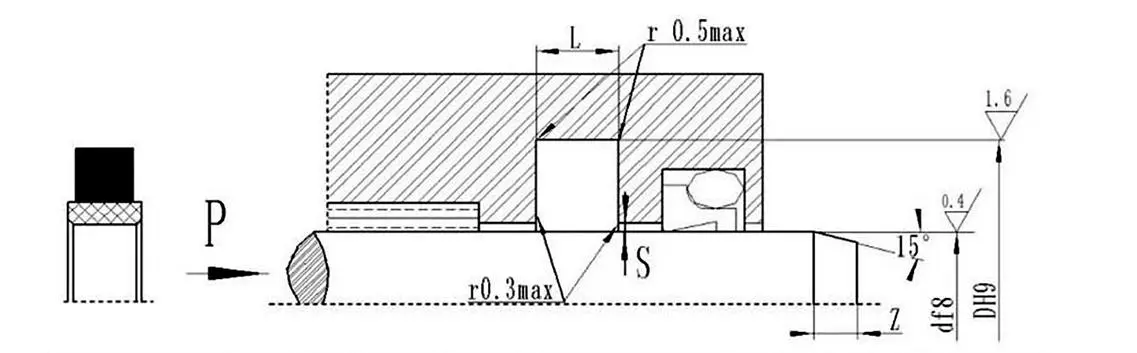

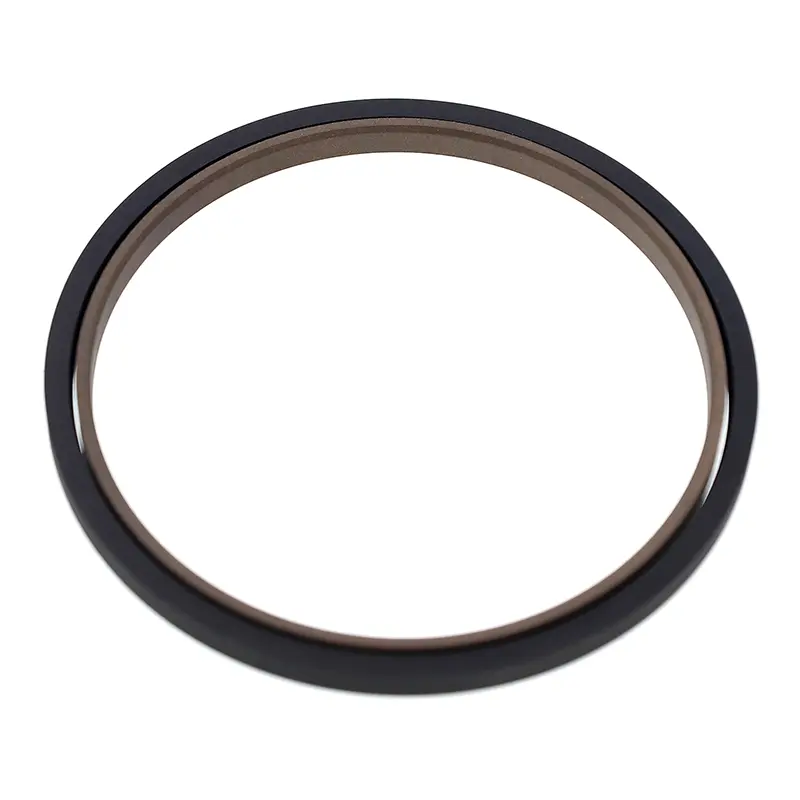

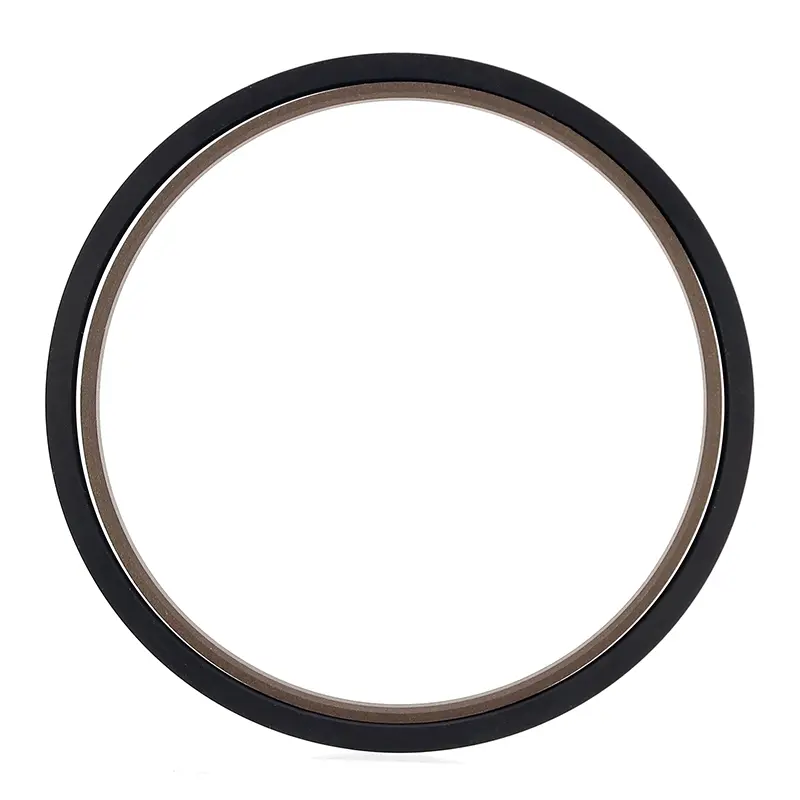

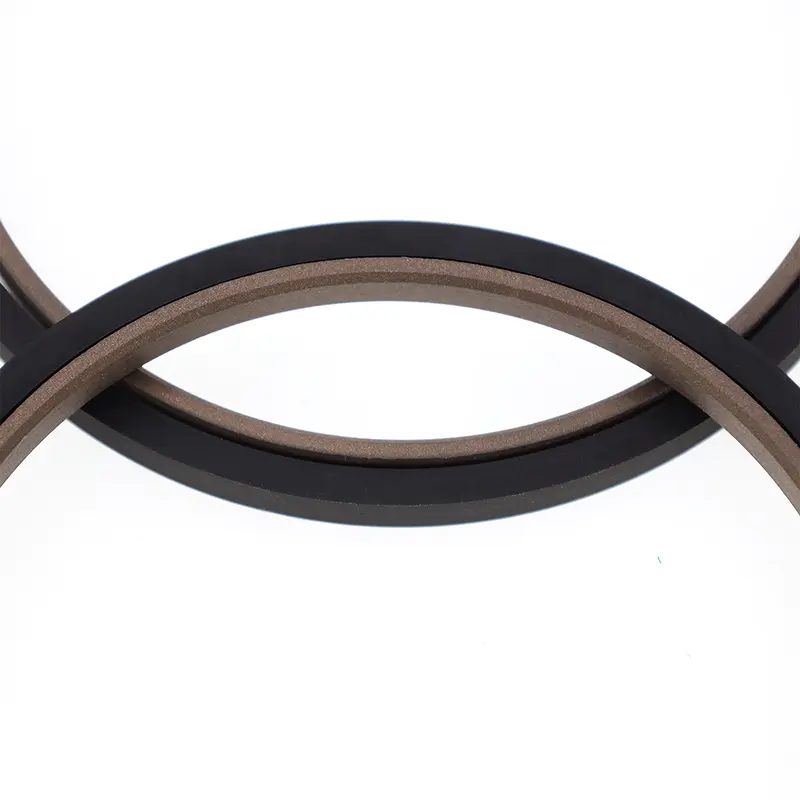

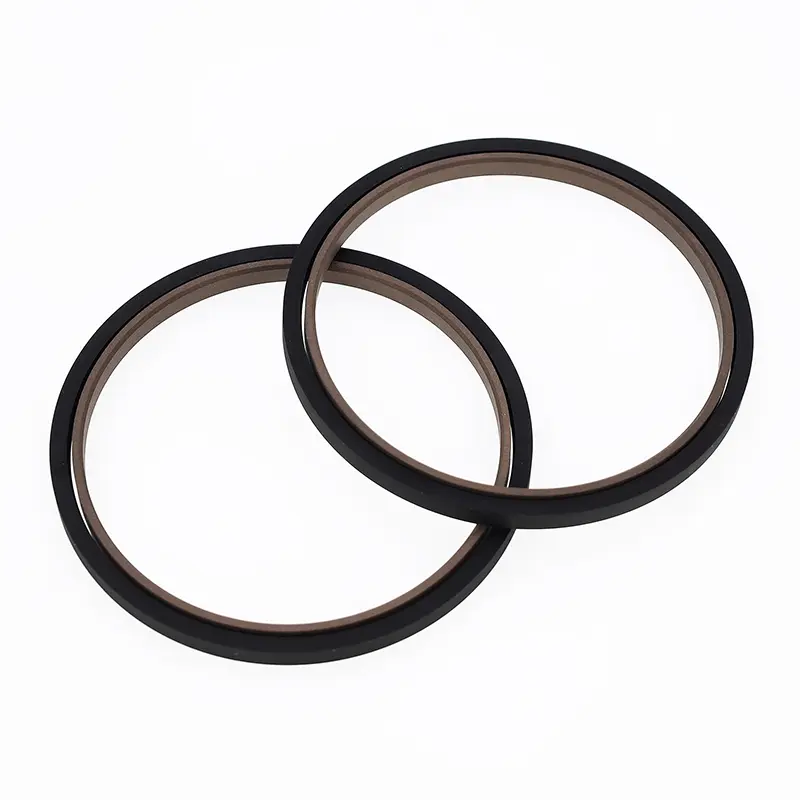

Den rektangulära kombinationstätningen för kolvstänger består av en PTFE-fylld rektangulär tätningsring och en rektangulär gummiring. Den är lämplig för dubbelriktad trycktätning i fram- och återgående hydrauliska och pneumatiska applikationer. Den rektangulära ringen ger radiell kraft och kompenserar för slitage på tätningsringen. För stångdiametrar mindre än 30 mm, bör en delad (öppen) spårkonstruktion användas.
Drag:
1. Låg friktion, lågt startmotstånd, mjuk rörelse, lika dynamisk och statisk friktion, och ingen krypning;
2. Tätning med dubbla ändamål för hydrauliska och pneumatiska applikationer, lämplig för dubbelriktad trycktätning;
3. Lång livslängd, lämplig för oljefri smörjning;
4. Kompakt design för enkel installation och underhåll.
Tillämpliga driftsvillkor (extrema värden ska inte visas samtidigt)
|
Tryck Mpa |
Temperatur ℃ |
Hastighet m/s |
Medium |
Extruderingsgap Smax |
|
≤40 |
-35~+100 (matchande rektangulär ring NBR) |
≤4 |
Mineralbaserad hydraulolja, flamskyddsvätska (HFA/HFB), vatten, gas m.m. |
0,4 (＜25MPA) |
|
-20~+200 (matchande rektangulär ring FKM) |
0,2 (＜40MPA) |
Materialval
1. Tillgängliga rektangulära material: R01 nitrilgummi (NBR), RO2 fluorgummi (FKM), etc.
2. Tätningsringmaterial: PTFE2, PTFE3, PTFE4 (se materialbeskrivning).
Beställningsexempel
Beställningsmodell SPN-d*DL-PTFE3-R01: Stångdiameter*Spårbottendiameter*Spårbredd
SPN-modell PTFE3 - Modifierad PTFE-materialkod R01 - Rektangulär ringmaterialkod
