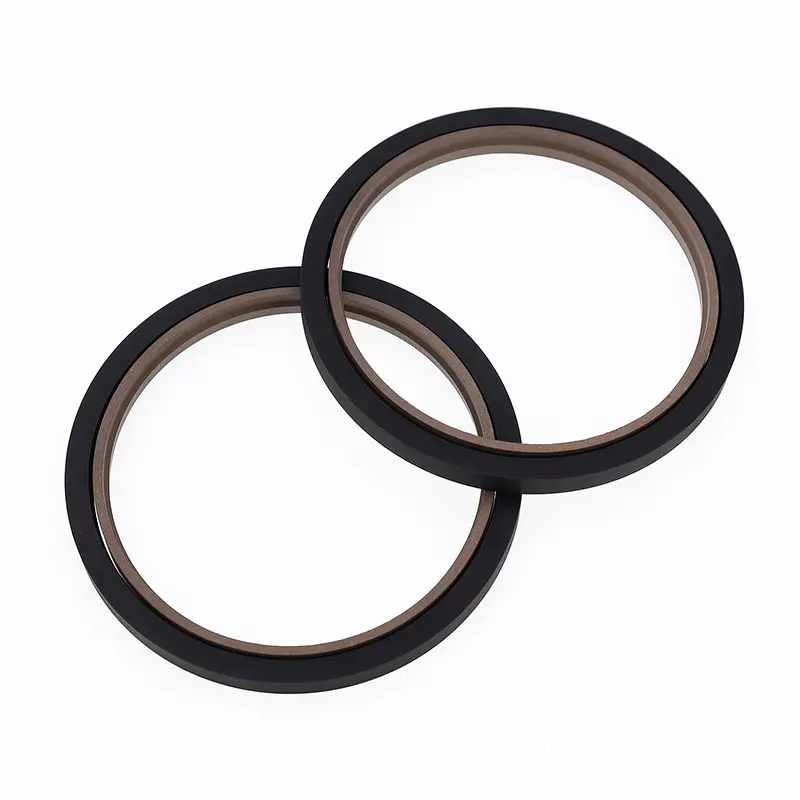

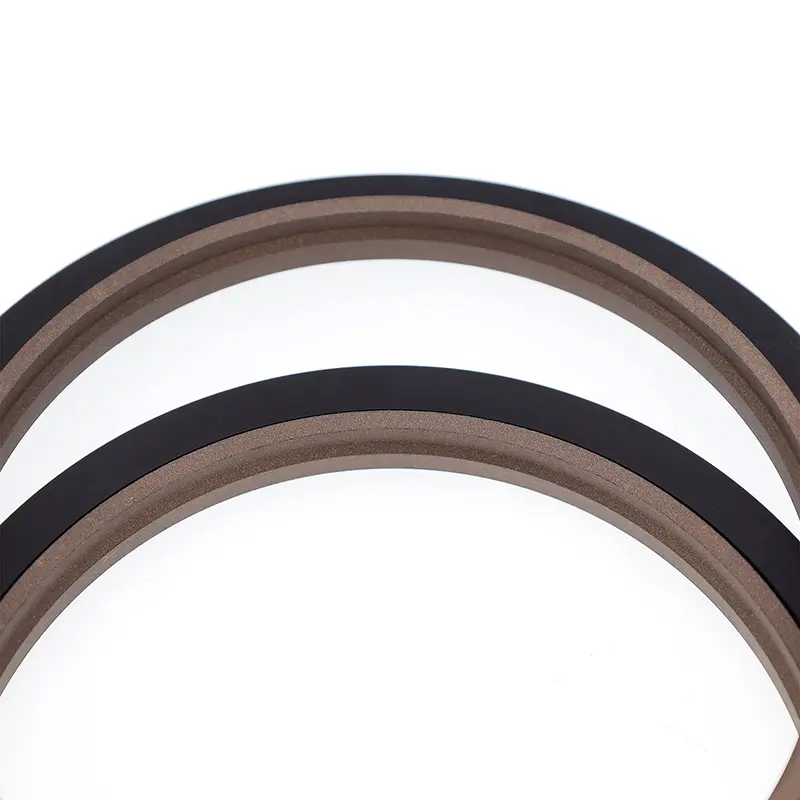

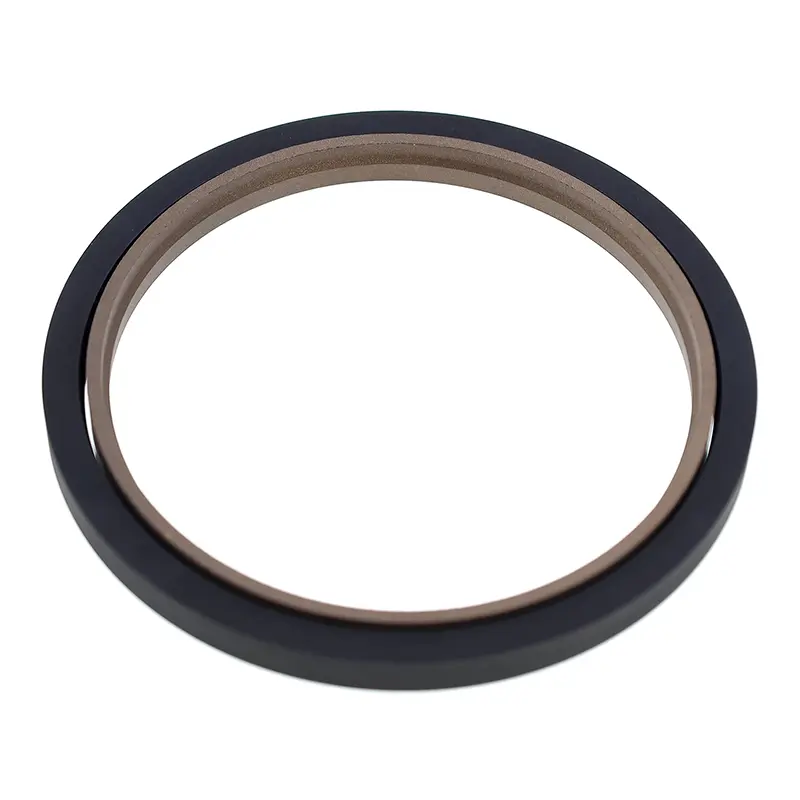

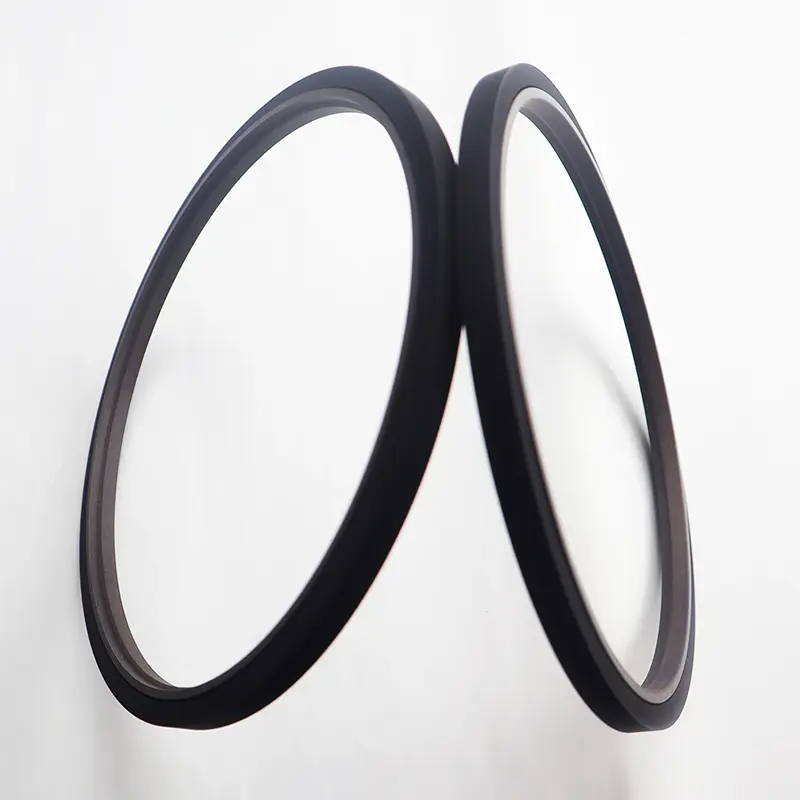

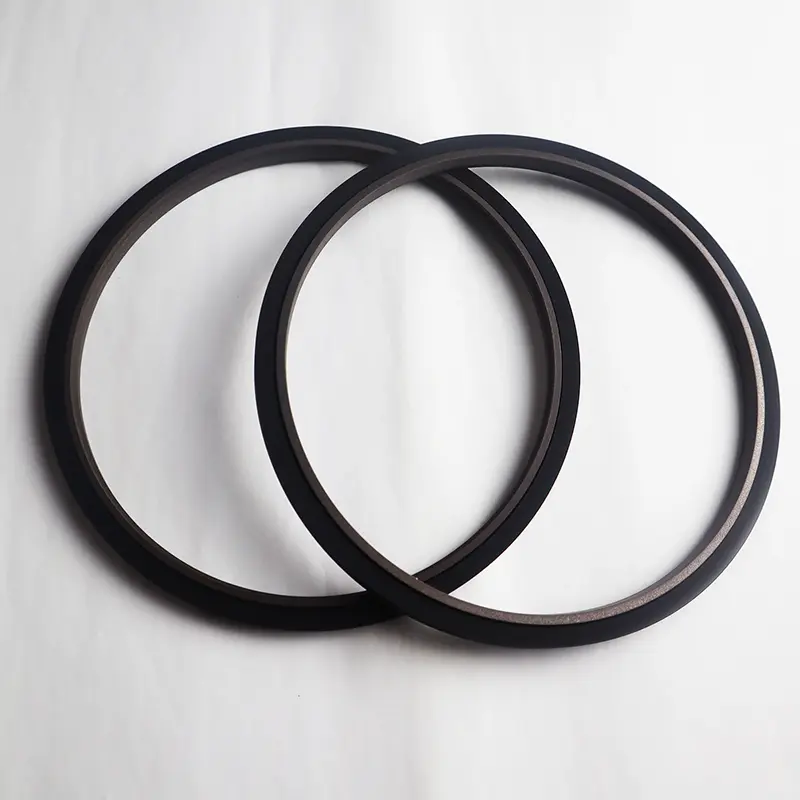

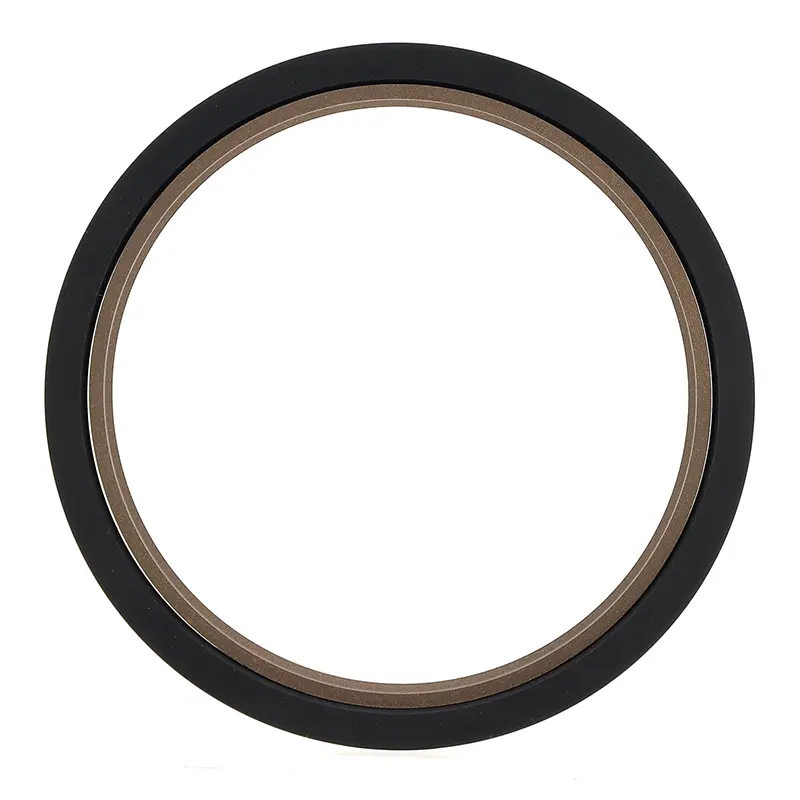

Kraftiga kolvstångsstegstätningar (Step Seals) består av en PTFE-fylld stegtätningsring och en rektangulär gummiring. De är lämpliga för enkelriktad trycktätning i fram- och återgående hydrauliska applikationer. Den rektangulära ringen ger radiell kraft och kompenserar för slitage på tätningsringen. De används vanligtvis tillsammans med en styrring. Delade (öppna) spår bör användas för stångdiametrar mindre än 30 mm. De används ofta i tung hydraulisk utrustning.
Drag:
1. Låg friktion, lågt startmotstånd, mjuk rörelse, lika dynamisk och statisk friktion, och ingen krypning;
2. Högtrycksstabilitet under tryck och svåra förhållanden;
3. Lång livslängd, lämplig för oljefria tätningar;
4. Lämplig för tätning av lågviskösa medier som vatten.
Tillämpliga driftsvillkor (extrema värden ska inte visas samtidigt)
|
Tryck Mpa |
Temperatur ℃ |
Hastighet m/s |
Medium |
|
≤60 |
-35~+100 (matchande O-ring NBR) |
≤6 |
Mineralbaserad hydraulolja, flamskyddsvätska (HFA/HFB), vatten m.m. |
|
-20~+200 (matchande O-ring FKM) |
Materialval
1. Tillgängliga rektangulära ringmaterial: R01 nitrilgummi (NBR), R02 fluorgummi (FKM), etc.
2. Tätningsringmaterial: PTFE2, PTFE3, PTFE4, PU, etc. (Se materialbeskrivning).
Beställningsexempel

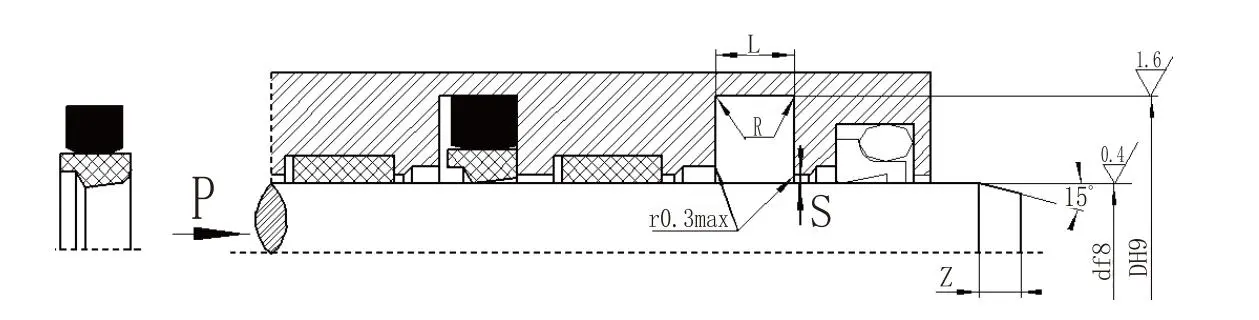

Beställningsmodell: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1-modell - Stångdiameter x spårdiameter x spårbredd; PTFE3 - Modifierad PTFE-materialkod; R01 - Rektangulär ringmaterialkod
