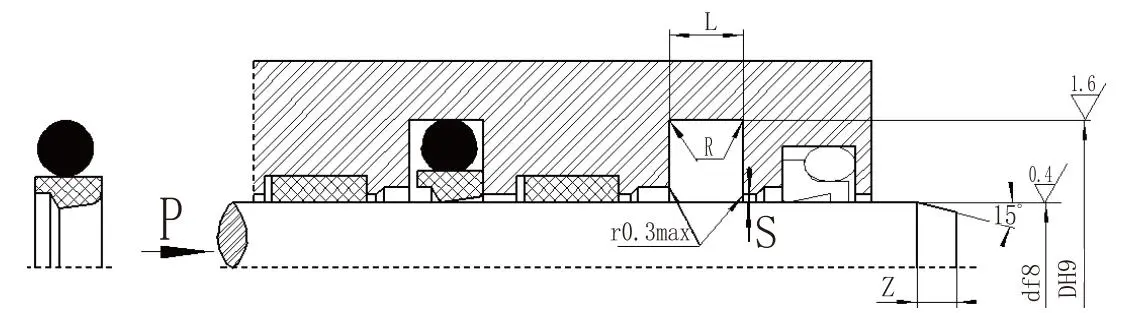

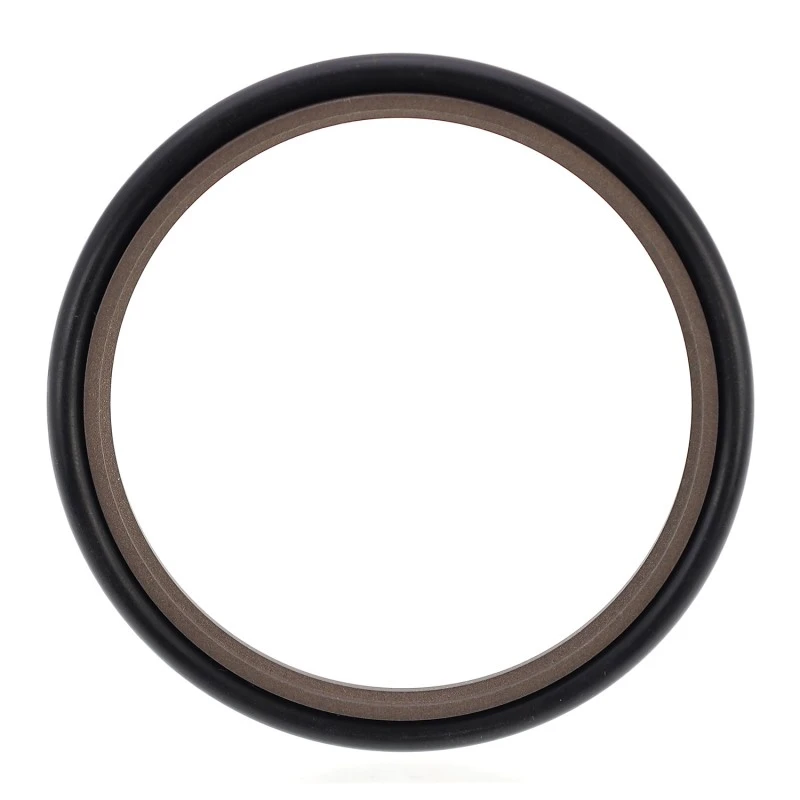

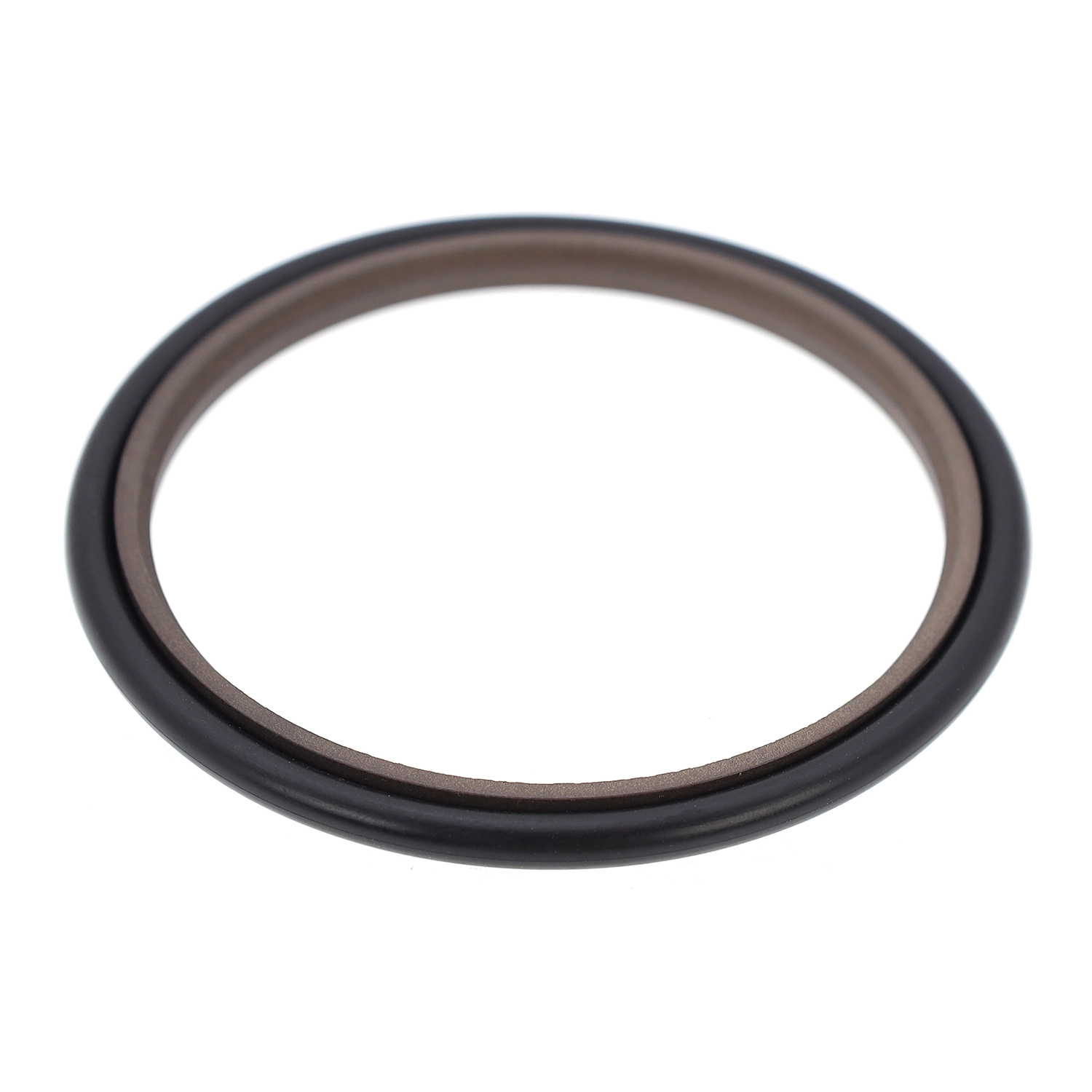

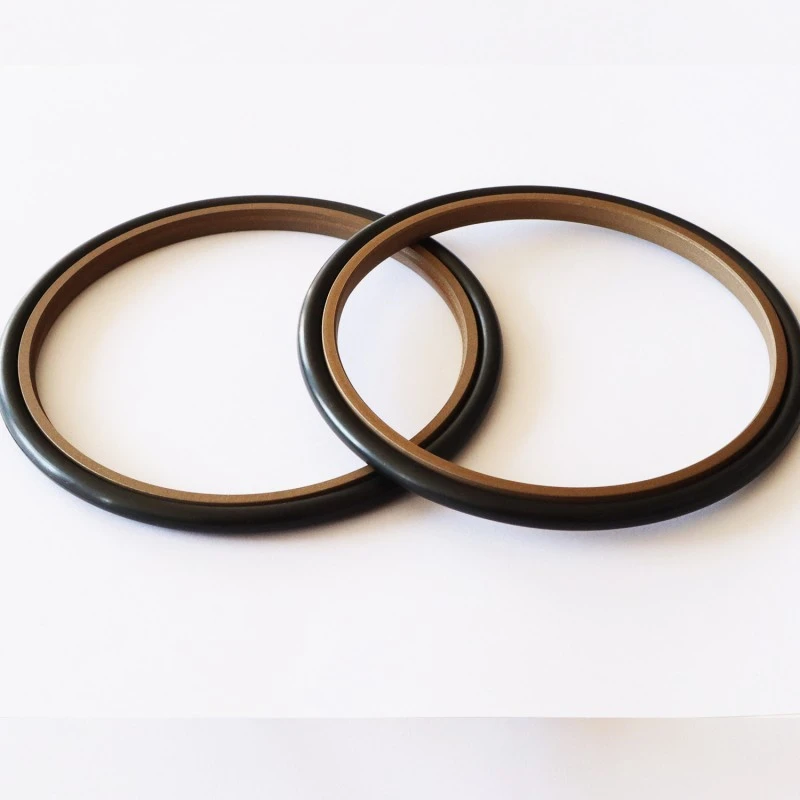

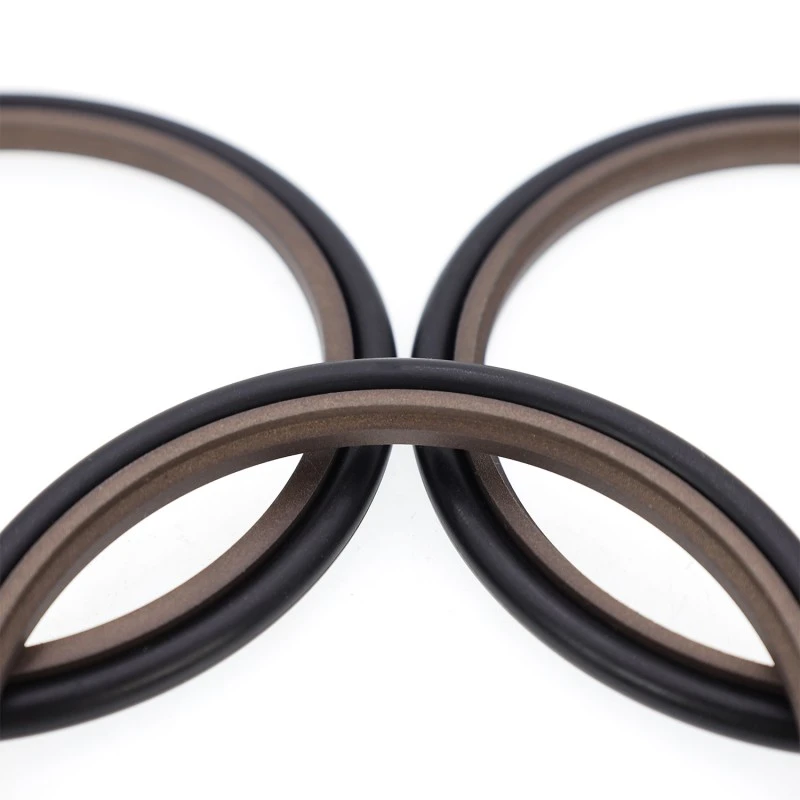

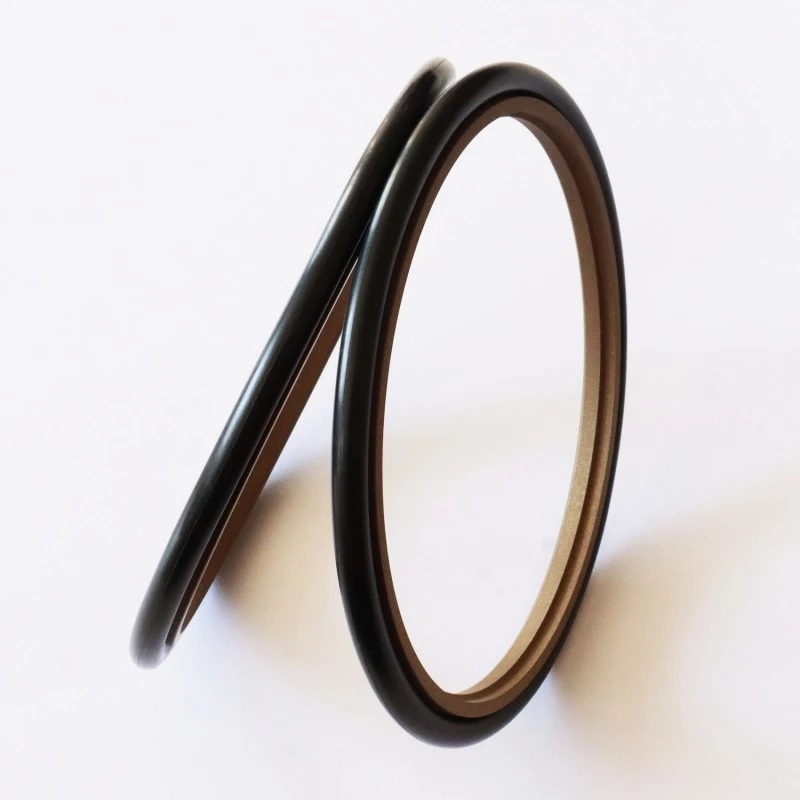

Step Seal består av en PTFE-fylld stegtätningsring och en O-ring, lämplig för enkelriktad trycktätning i fram- och återgående hydrauliska applikationer. O-ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Den används vanligtvis tillsammans med en styrring. För stångdiametrar mindre än 30 mm, bör en delad (öppen) spårkonstruktion användas.
Drag:
1. Låg friktion, lågt startmotstånd, mjuk rörelse, lika dynamisk och statisk friktion, och ingen krypning;
2. Högtrycksstabilitet under tryck och svåra förhållanden;
3. Lång livslängd, lämplig för oljefria smörjtätningar;
4. Lämplig för tätning av lågviskösa medier som vatten;
Tillämpliga driftsvillkor (extrema värden ska inte visas samtidigt)
|
Tryck Mpa |
Temperatur ℃ |
Hastighet m/s |
Medium |
|
≤60 |
-35~+100 (matchande O-ring NBR) |
≤6 |
Mineralbaserad hydraulolja, flamskyddsvätska (HFA/HFB), vatten m.m. |
|
-20~+200 (matchande O-ring FKM) |
Materialval
1. O-ringsmaterial tillgängliga: R01 Nitril-butadiengummi (NBR), RO2 Fluorgummi (FKM), etc.
2. Tätningsringmaterial: PTFE2, PTFE3, PTFE4, PU, etc.
Beställningsexempel
Beställningsmodell: RC11-40x55.1x6.3-PTFE3-R01
Beställningsmodell: RC11-B-40x55.1x6.3-PTFE3-RO2 Modell: Stångdiameter x spårdiameter x spårbredd PTFE3 (Modifierad PTFE) Materialkod: R01, R02 - O-ringsmaterialkod
