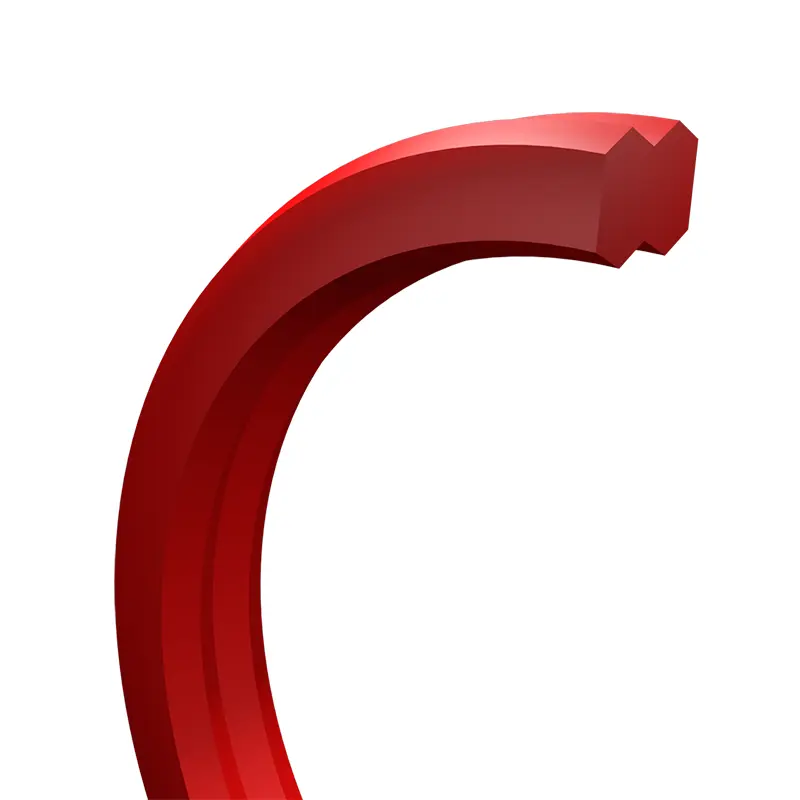

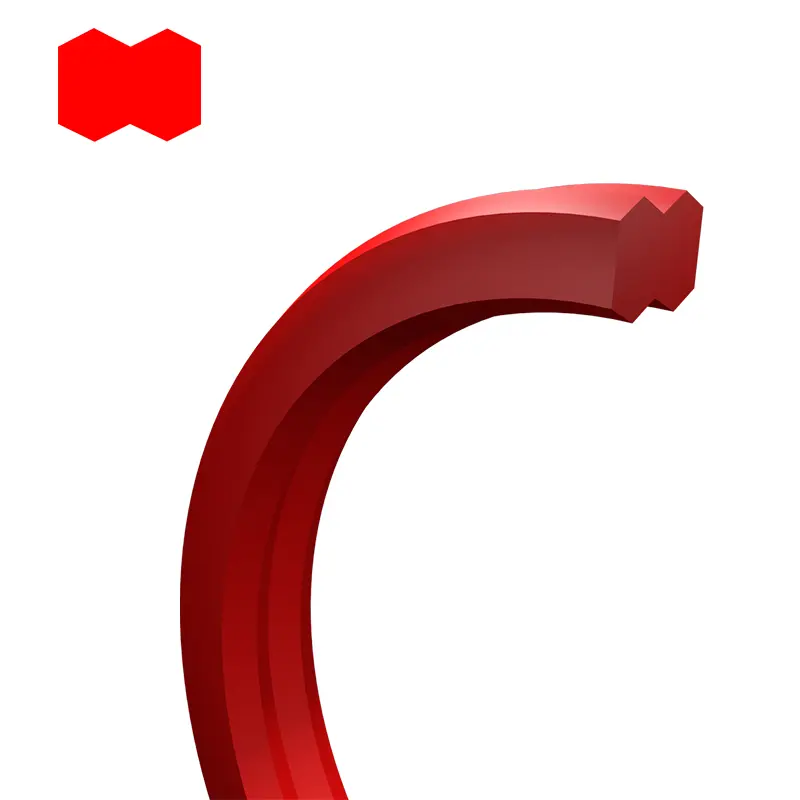

Hantelformad tätningsring

I den nuvarande hydraulcylinderkonstruktionen används O-ringar eller O-ring + bibehandlingskombination huvudsakligen som statiska tätningar. Emellertid har denna tätningslösning vissa risker under montering eftersom O-ringen kan vridas och positionen för den kvarvarande ringen kanske inte är optimal. Denna lösning visar också nackdelar vid tryckpulsering och intrång av smuts. I detta fall kan hantelformad tätningsring användas som en idealisk ersättning som en statisk hydraulisk tätning av ett enda original.

Produktfunktioner och applikationer:

Tekniska uppgifter

Tryck: upp till 50MPa.

Temperatur: -35 ℃ ...+110 ℃.

Material: Polyuretan.

Installationskrav

(1) Installationsfasen C väljs beroende på värdet på spårdjupet W (mm)

När W <3; C≥3.

När W> 3; C≥5.

(2) Ytfinish

(3) Den hantelformade tätningsringen har inget läckage under följande testförhållanden och är mycket resistent mot extrudering.

(4) Optimal tätningsgap:

Cylinderborrning - H8

Guidhylsa - G6

Eftersom tätningen är mycket resistent mot extrudering kan en radiell tätningsgap på 0,2 mm uppnås.

Vid användning av låg temperatur bör avvikelser från styrhylsan till cylinderborrningen och kolvstången undvikas.

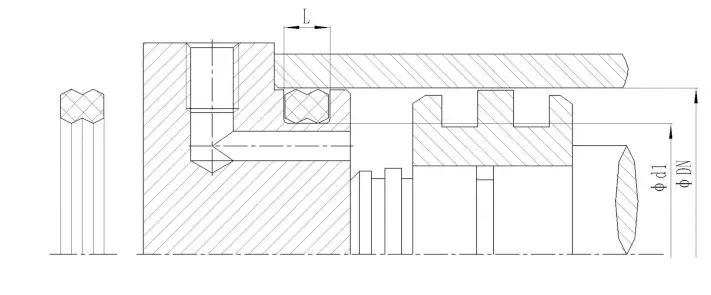

Installationsrekommendationer

Fördel

Jämfört med O-ringar eller O-ring + bibehållande ringkombinationer har hanteltätningar följande fördelar:

(1) Mycket motståndskraftig mot vridning

(2) Lätt att installera

(3) Långt livslängd

(4) Högtrycksmotstånd

Ansökan

Hanteltätningar används ofta i hydrauliska cylindrar, till exempel:

(1) gaffeltruck

(2) Hydraulik för byggmaskiner

(3) Industriell hydraulik

(4) Maskinverktyg

(5) formsprutningsmaskiner

(6) Hydrauliska pressar

(7) Patronventiler
