Bibehållen

Foderringen används i samband med O-ringen eller stjärnringen för att förhindra att tätningsringen pressas in i gapet på lågtryckssidan under tryckverkan. När trycket fortsätter att öka skadas tätningsringen av "extrudering" och så småningom misslyckas med att täta. Om en fästring används kan "extrudering" av tätningsringen förhindras. Därför är stödringen ett tillskott till tätningsringen. Det är inte en tätning själv, men det ökar tätningsringens arbetstryck.

Hållarringen används i samband med O-ringen för att förhindra att den "extrudering", effektivt skyddar O-ringen, ökar livslängden och möjliggör ett större tätningsgap, vilket minskar behandlingskostnaderna.

Produktfunktioner och applikationer:

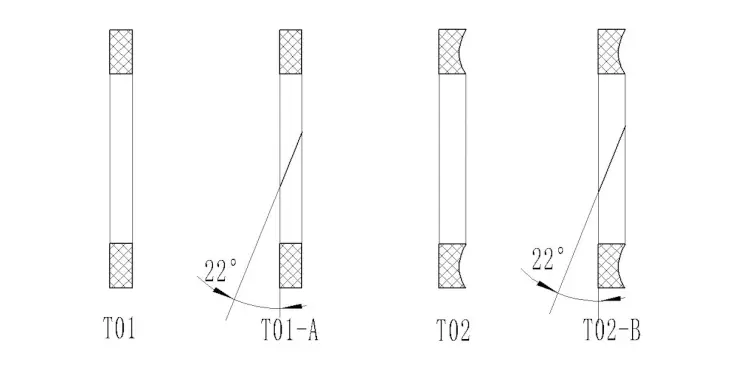

Behålla ringform och strukturtyp

Tekniska uppgifter

Arbetstryck: Statisk tätning kan nå cirka 200MPa (beroende på materialets material och tätningstyp) kan fram- och återgående tätning nå cirka 40 MPA. Svängnings-/långsam hastighetsrotation kan nå cirka 15MPa.

Hastighet: Återutveckling och rotation kan nå cirka 2 m/s (beroende på materialet).

Beställningsstandarder

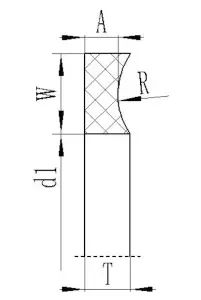

(1) T01 -seriehållningsringar består av inre diameter D1, bredd W och tjocklek T.

Exempel: T01-00356 D1: 3,56*W: 1,35*T: 1.23

(2) T02 -serie -fästringar består av innerdiameter D1, bredd W och tjocklek A och T.

Exempel: T02-027 D1: 33,78*W: 1,35*A: 1,14*T: 1.24
