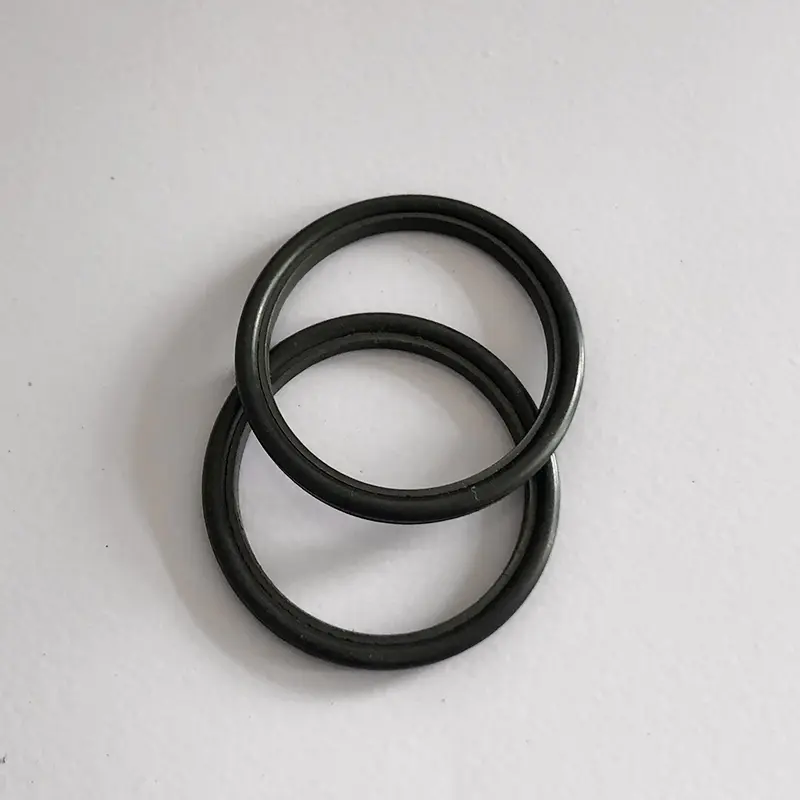

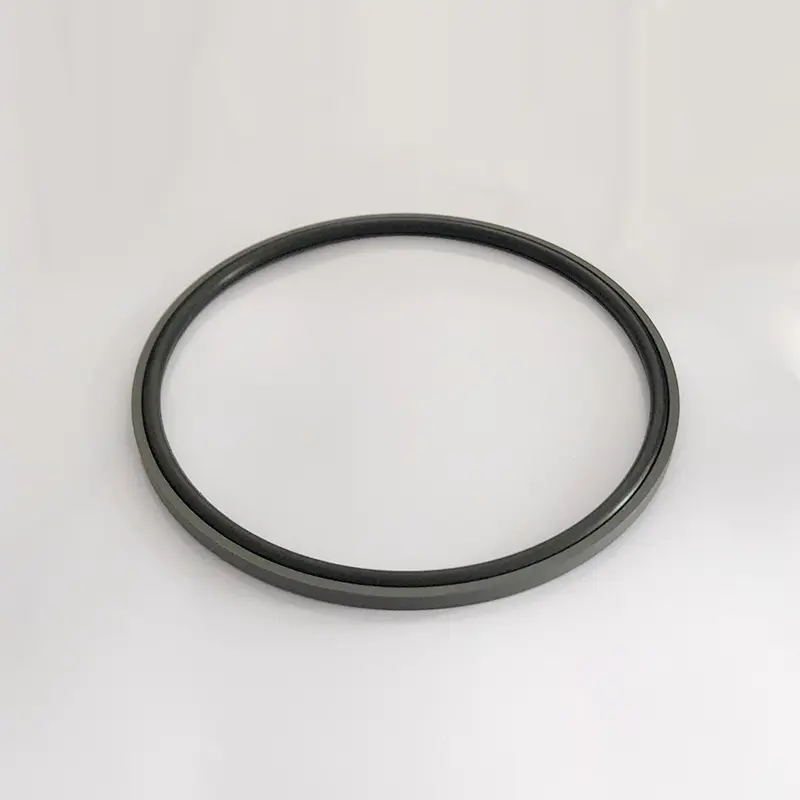

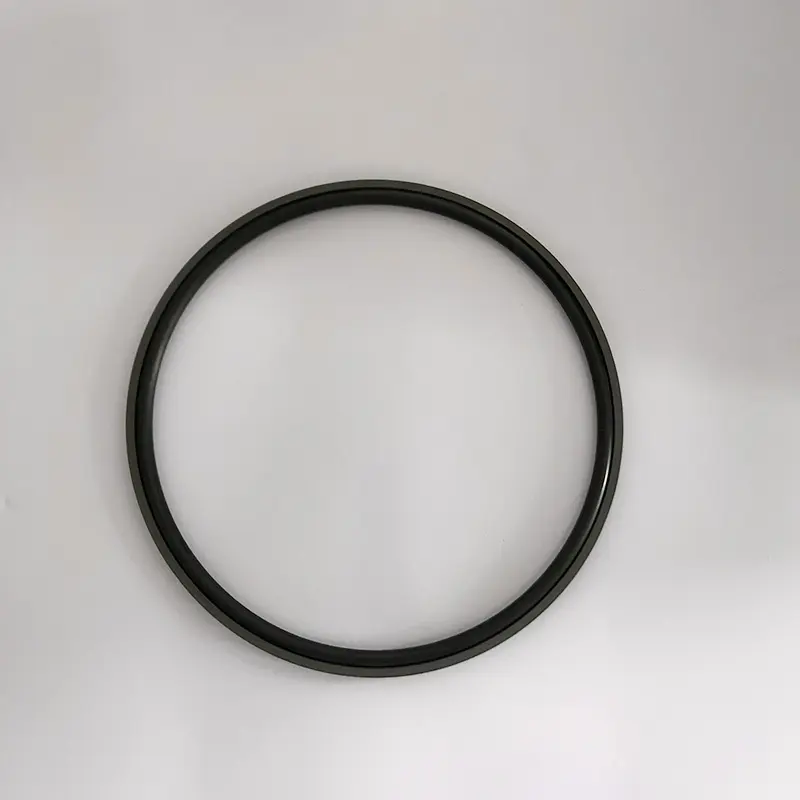

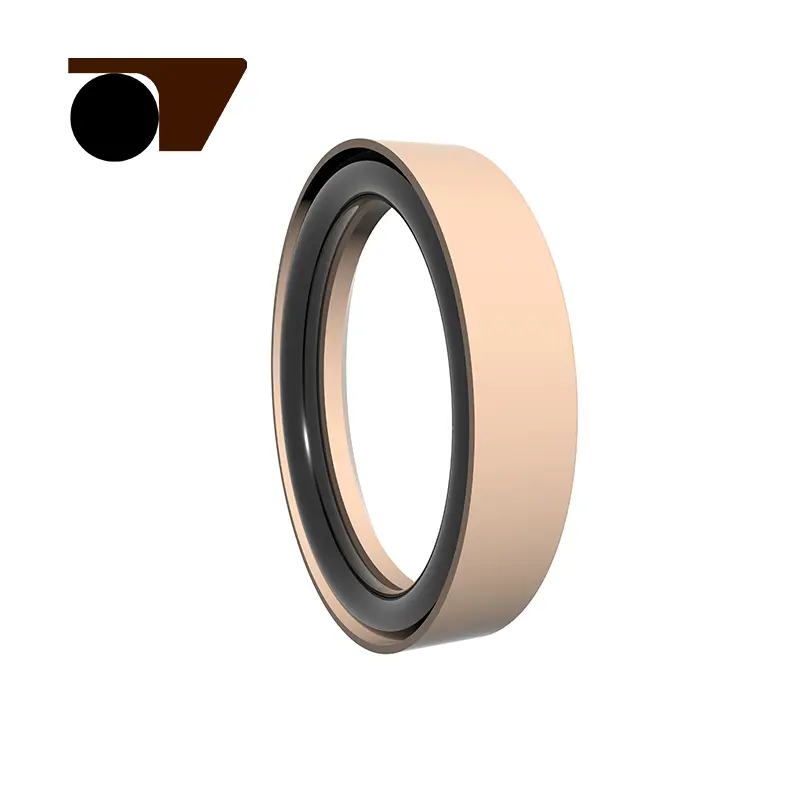

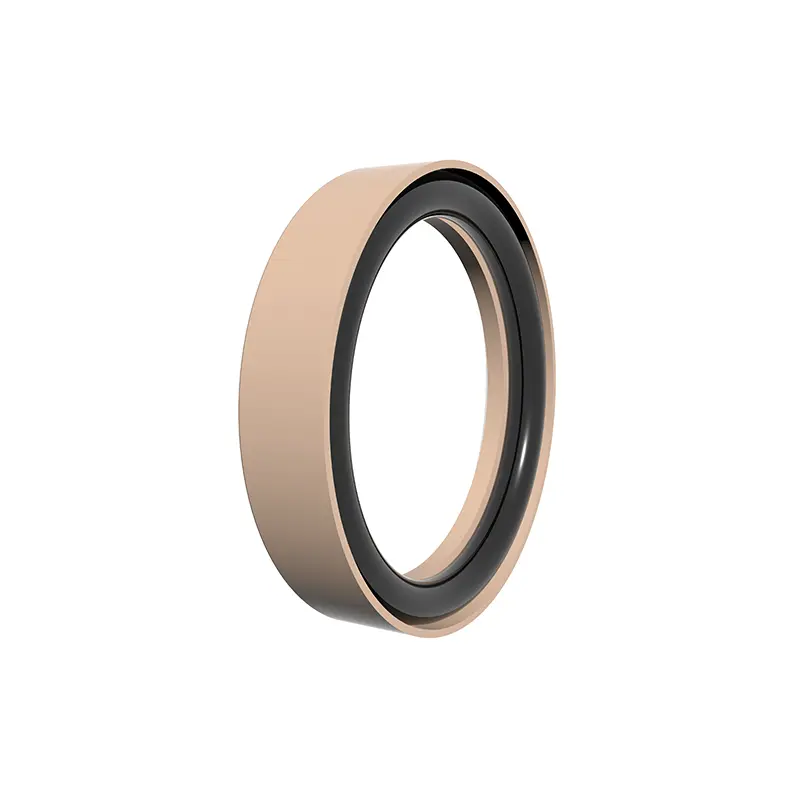

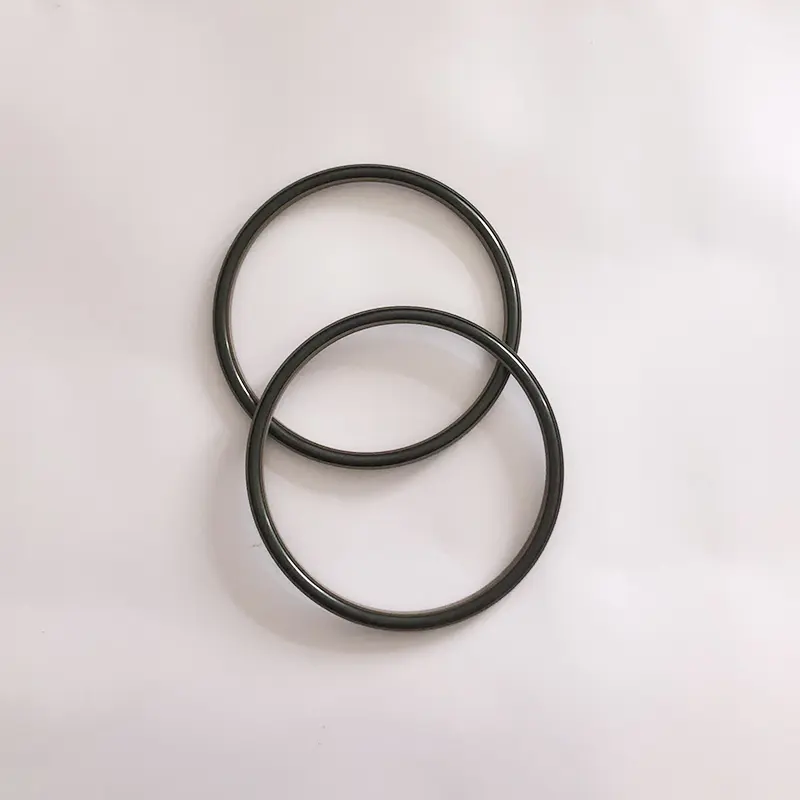

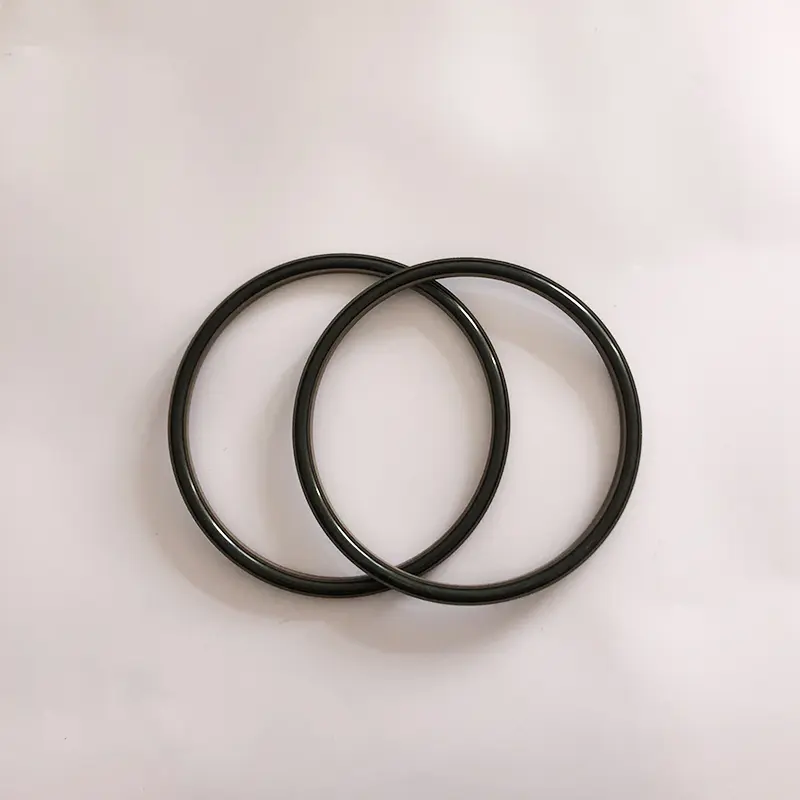

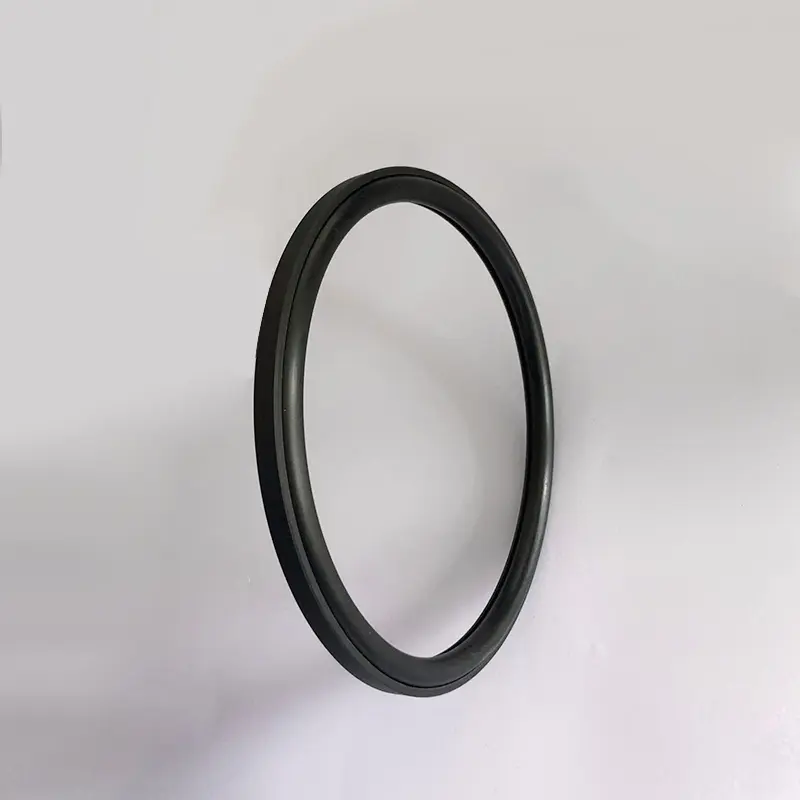

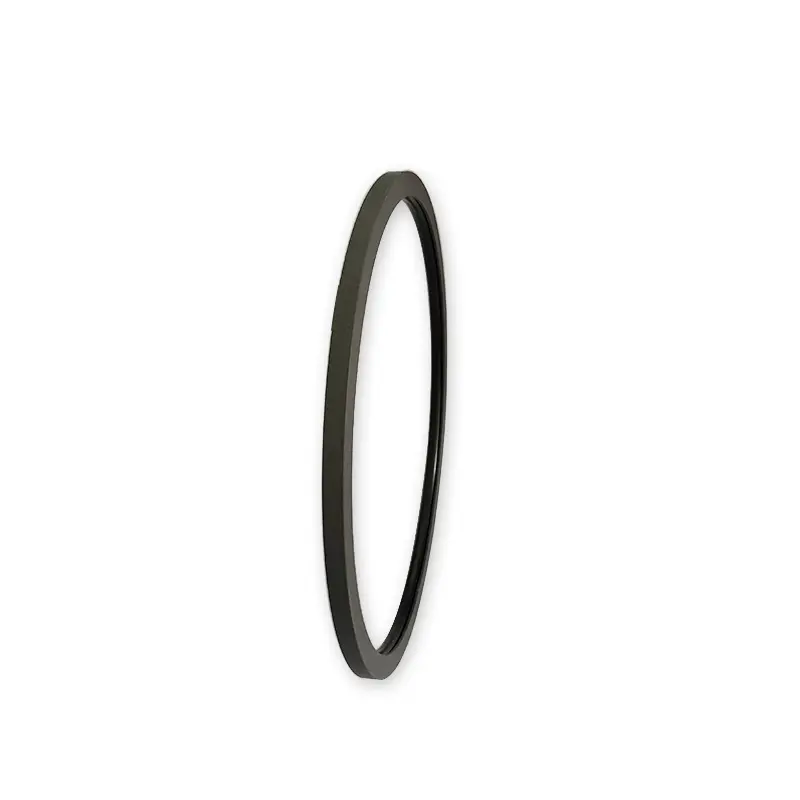

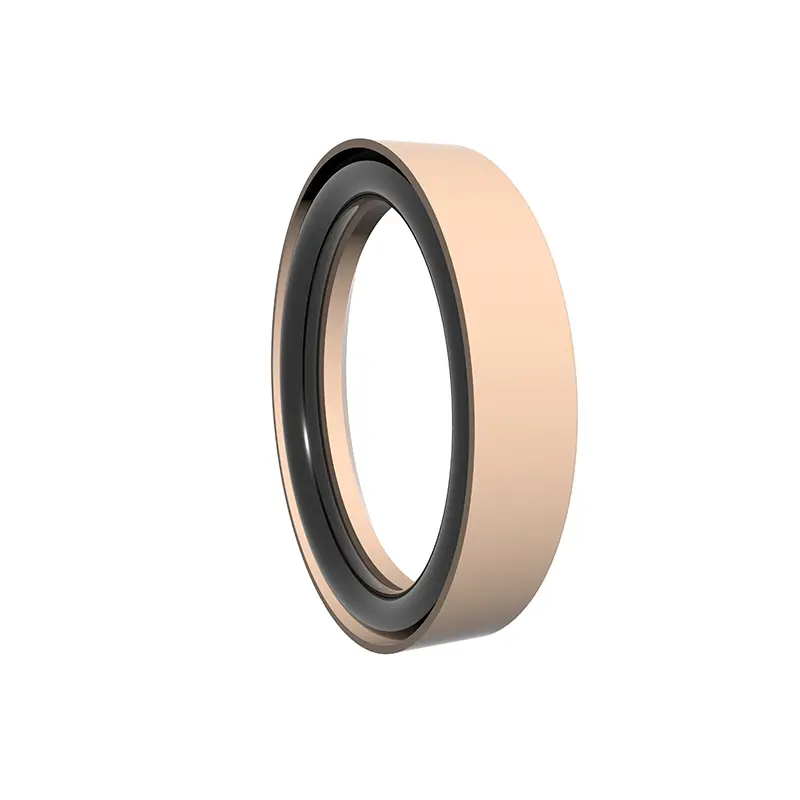

Våra Ruichen Seals High Pressure End Flange Seals antar innovativ design för att ge bättre produktprestanda. Kärnan är en kombination av fylld eller modifierad PTFE-material specialformad tätningsring och O-formad (gummi) ring, som är lämplig för axiella (ände), flänsstatiska statiska (tryck) tätning och vattentrycksbehov.
Högtrycksflänstätningar har betydande fördelar, lång livslängd, minskade underhållskostnader, utmärkt tätning för att förhindra medieläckage, högt tryck och ultrahög tryckmotstånd för att möta extrema arbetsförhållanden och utsökta strukturer för enkel installation.
Enligt olika arbetsförhållanden har vi gjort uppdelade modeller för dig att välja mellan: RC2871-serien (högervinkeltätningsring och O-formad gummiring) är uppdelat i A- och B-typer för att hantera olika tryckscenarier; RC2872-serien (C-formad tätningsring och O-formad gummiring) är lämplig för statisk trycktätning; RC2873 (förstärkt tätningsring med höger vinkel och O-formad gummiring) är specialiserad på statisk tätning av extremt hög tryck; RC2874 (Y-formad tätningsring och O-formad gummiring) säkerställer stabiliteten hos ultrahög trycktätning; RC2875-serien (fotformad tätningsring och O-formad gummiring) är uppdelad i A- och B-typer för att tillgodose olika statiska tätningsbehov.
Vissa speciella kombinationer är fulla av höjdpunkter, såsom den modifierade fotformade tätningsringen med O-ring, som använder förkomprimering och flänsstruktur för att uppnå bättre tätning vid högre tryck och tåla höga och ultrahöga tryck; Detsamma gäller för kombinationen av C-formade och förstärkta tätningsringar med högervinkel och O-ringar, vilket ger en pålitlig lösning på högtrycksänden (fläns) tätningsproblem i alla riktningar.
Produktfunktioner och applikationer:

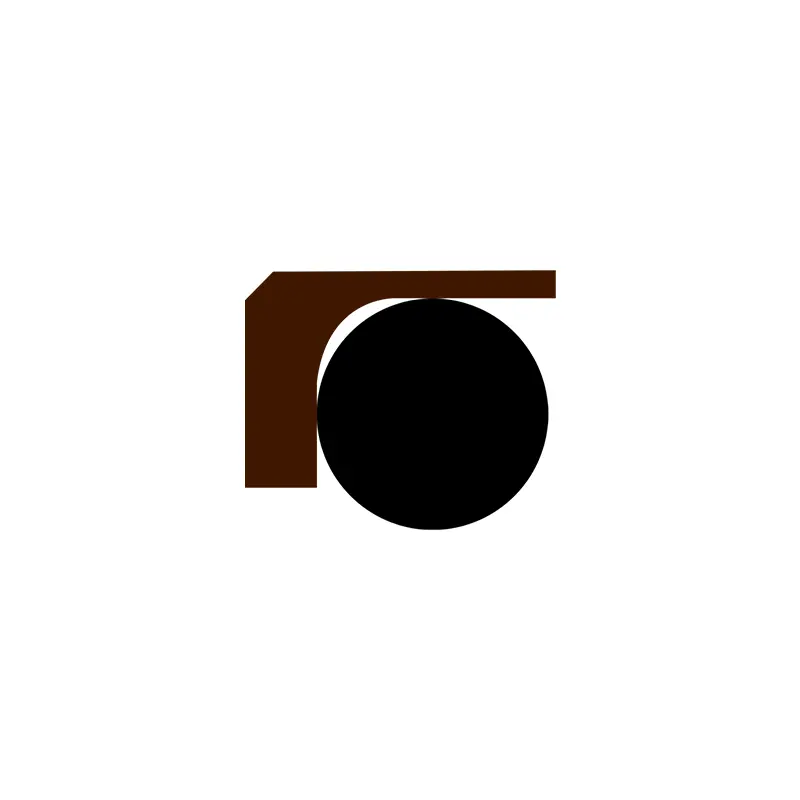

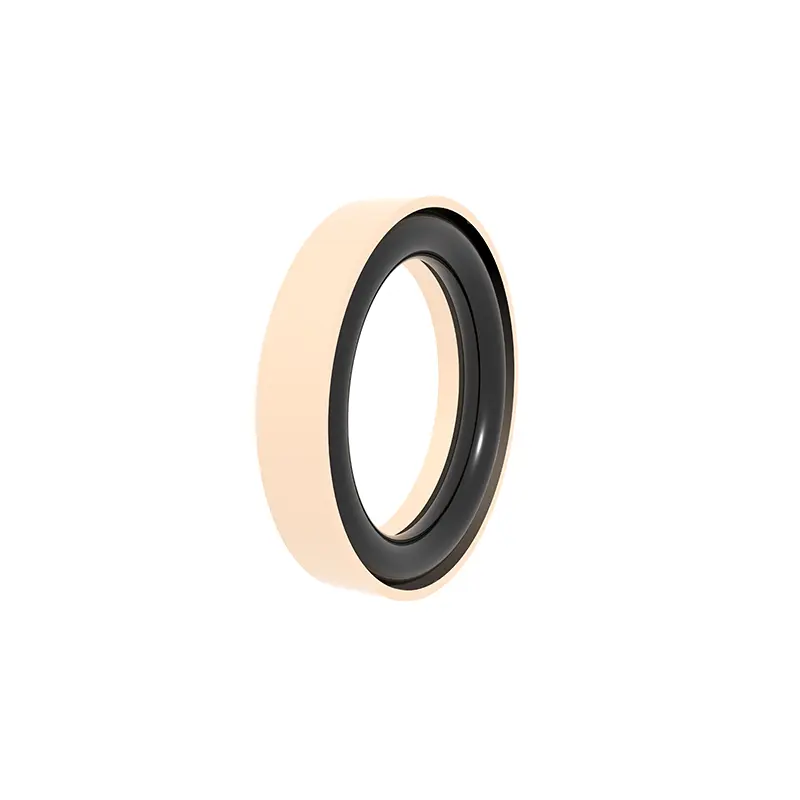

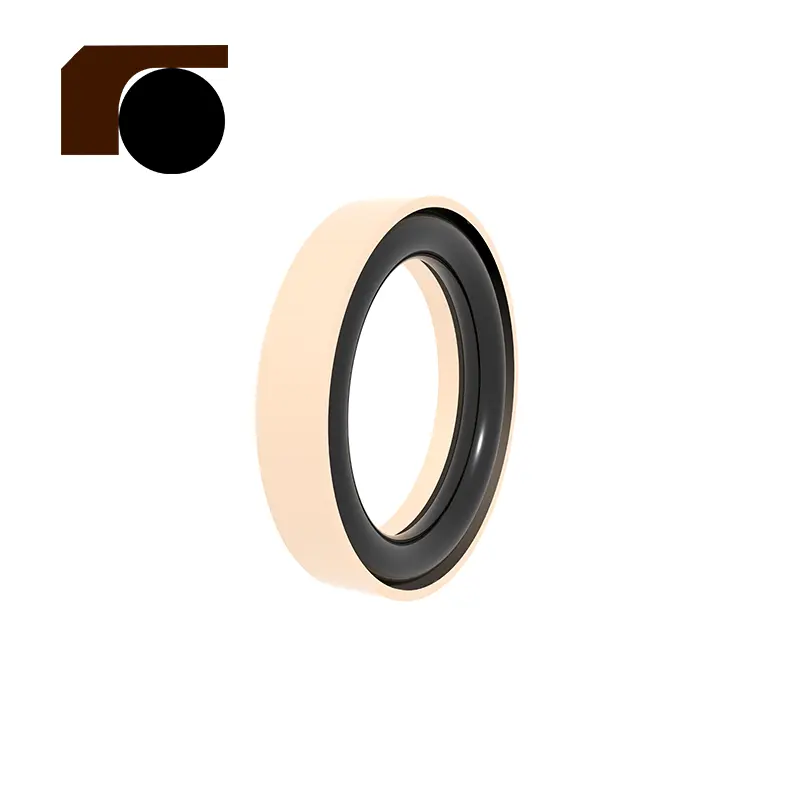

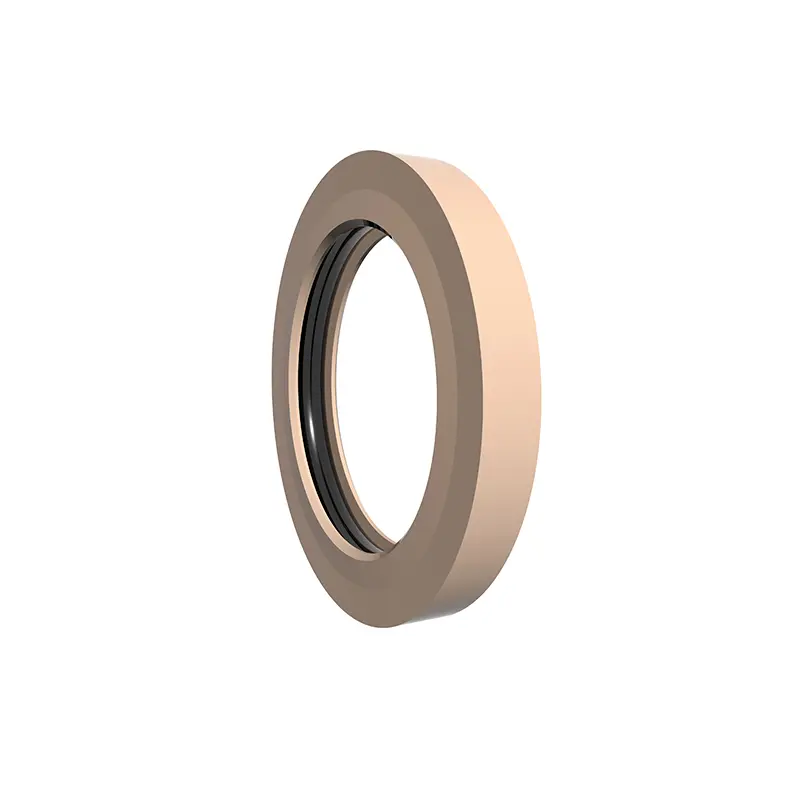

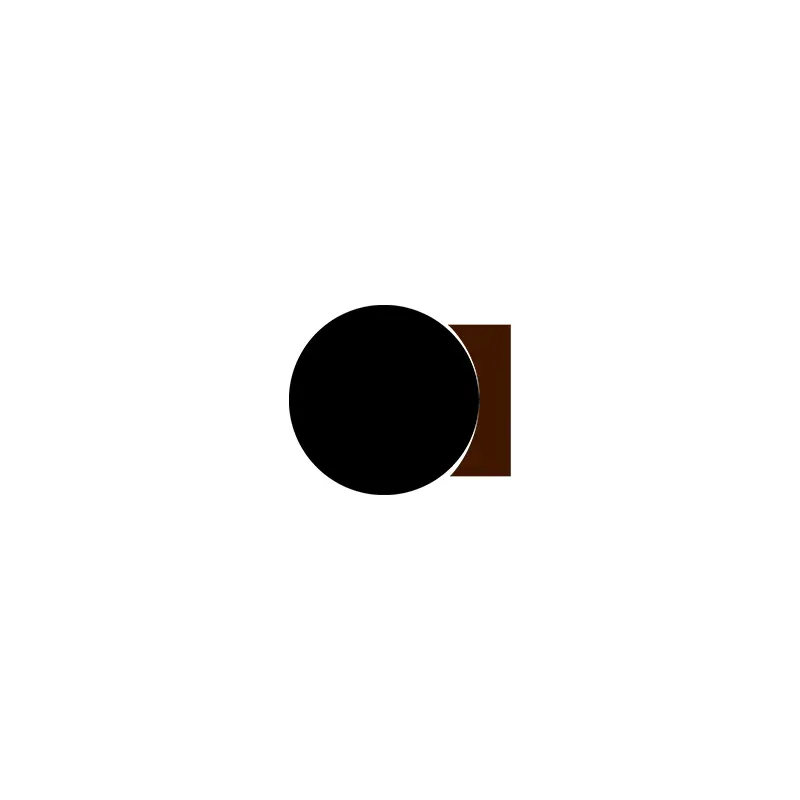

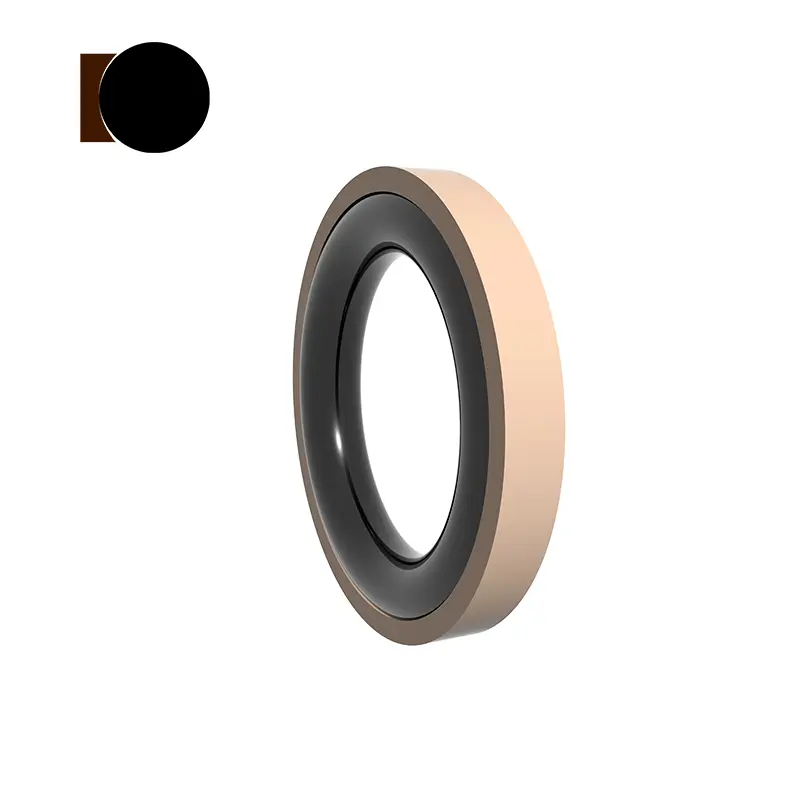

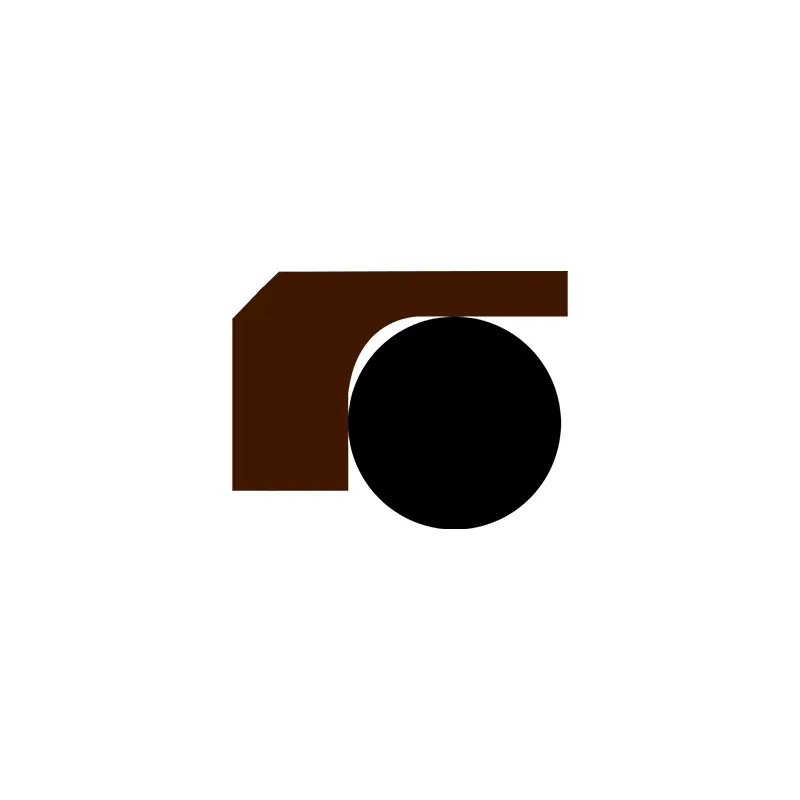

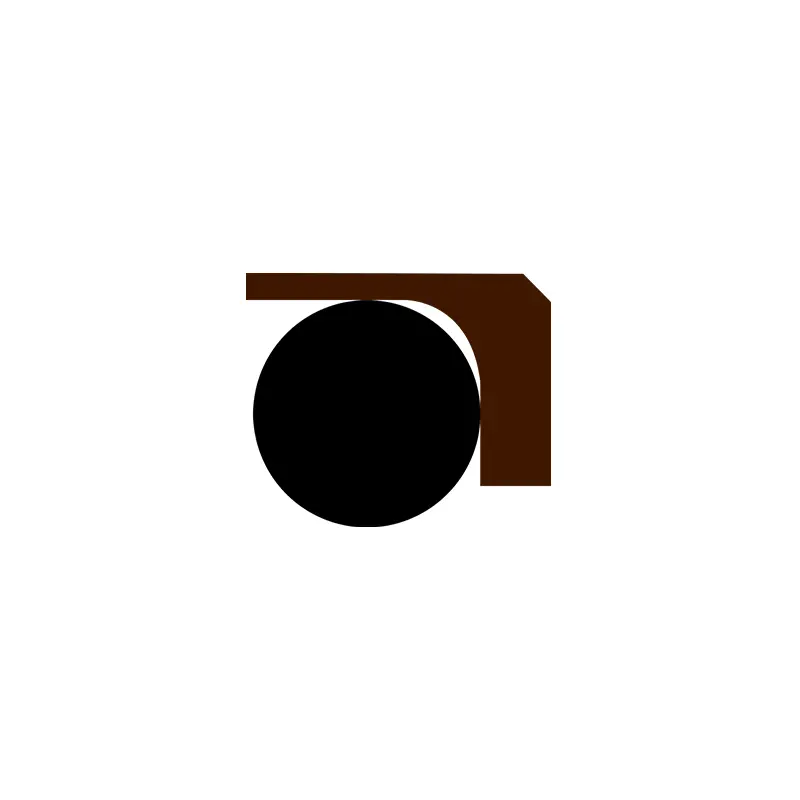

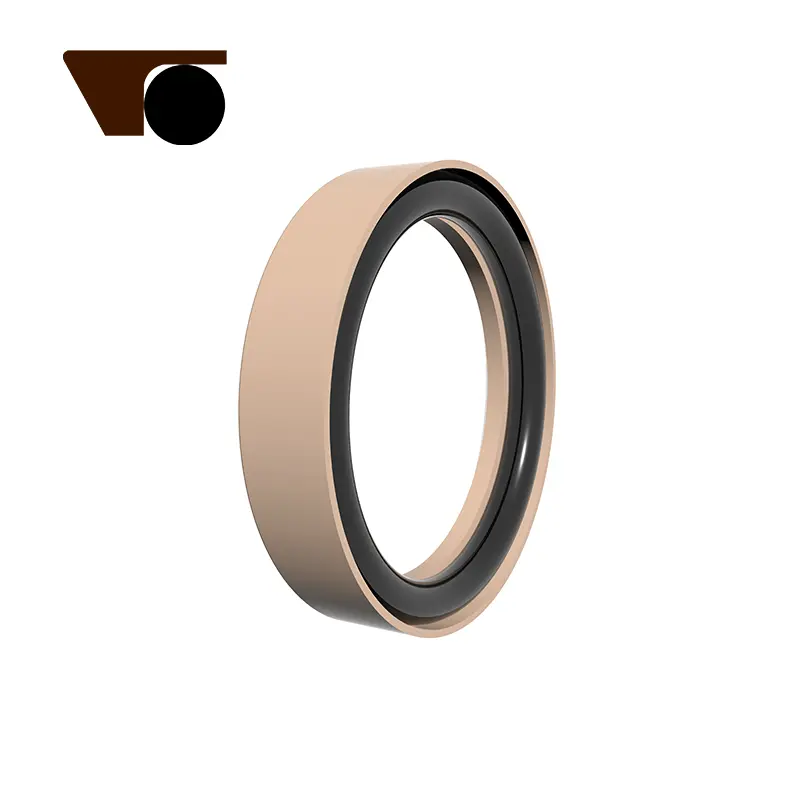

Denna tätning består av en tätningsring med höger vinkel gjord av PTFE och en O-ring. O-ringen är förkomprimerad för att generera en klämkraft för att uppnå tätning. Tätningens klämkraft ökar under tryck, det vill säga ju högre trycket, desto bättre tätning. Eftersom glidringen antar en sidobribbstruktur kommer O-ringen inte att pressas ut och tåla högt tryck.

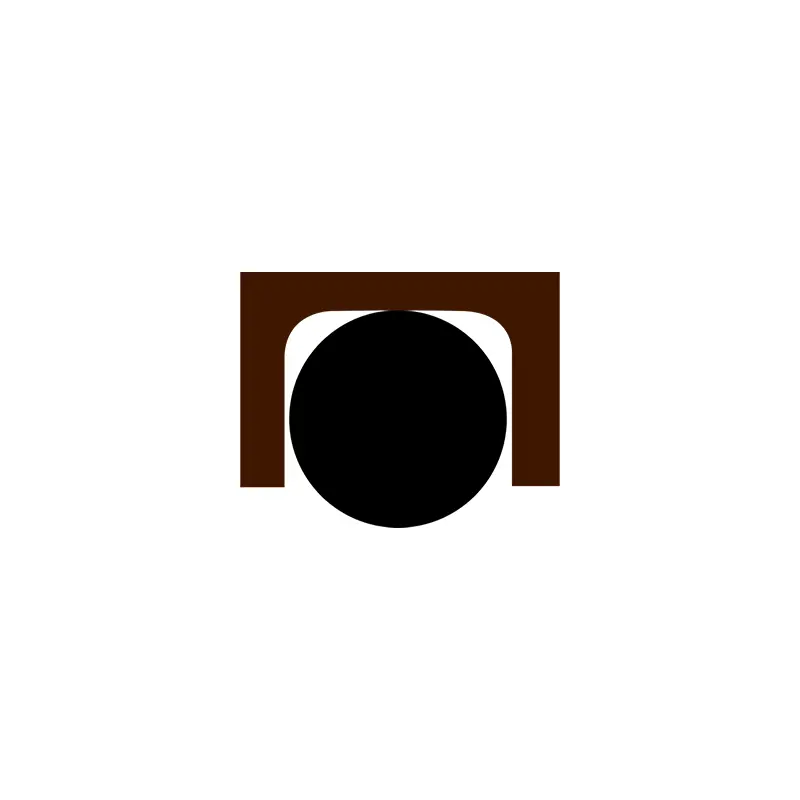

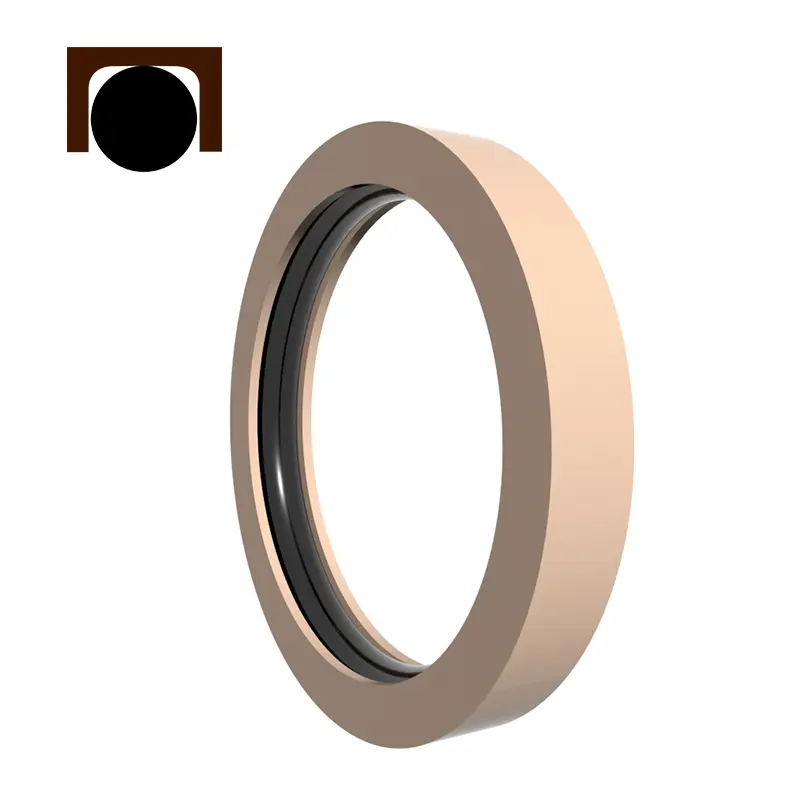

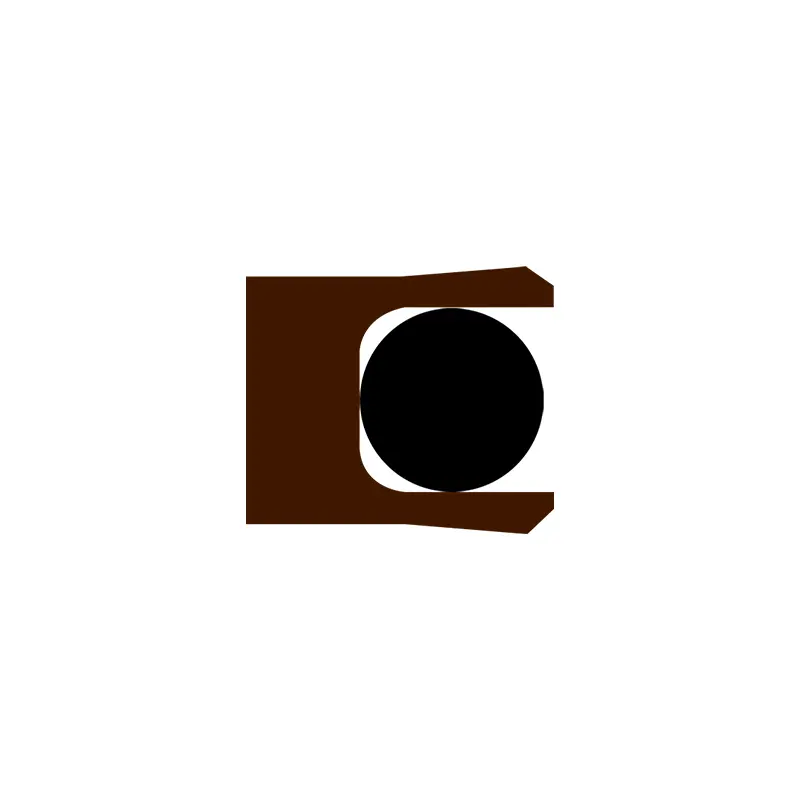

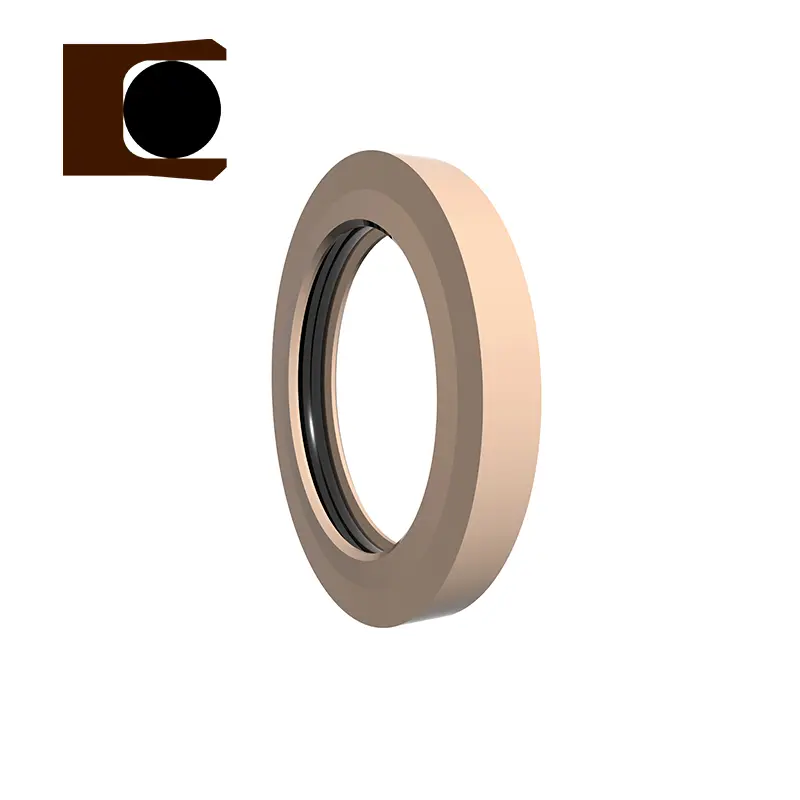

Denna tätning består av en PTFE C-formad tätningsring och en O-ring. O-ringen är förkomprimerad för att generera en klämkraft för att uppnå tätning. Tätningens klämkraft ökar under tryck, det vill säga ju högre trycket, desto bättre tätning. Eftersom glidringen antar en dubbelsidig ribbstruktur kommer O-ringen inte att pressas ut och tåla högt tryck.
RC2873
RC2874

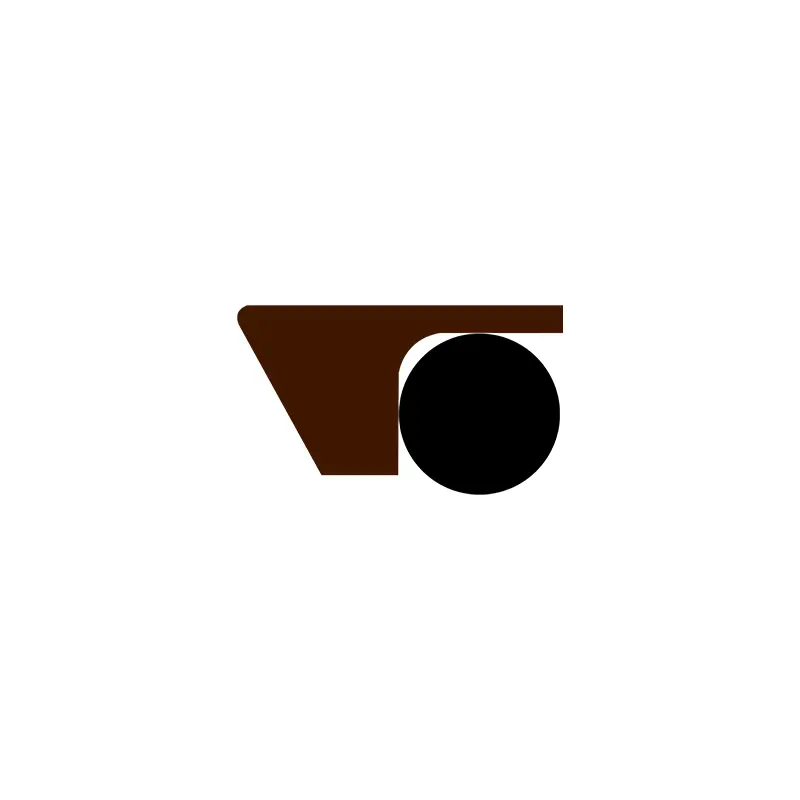

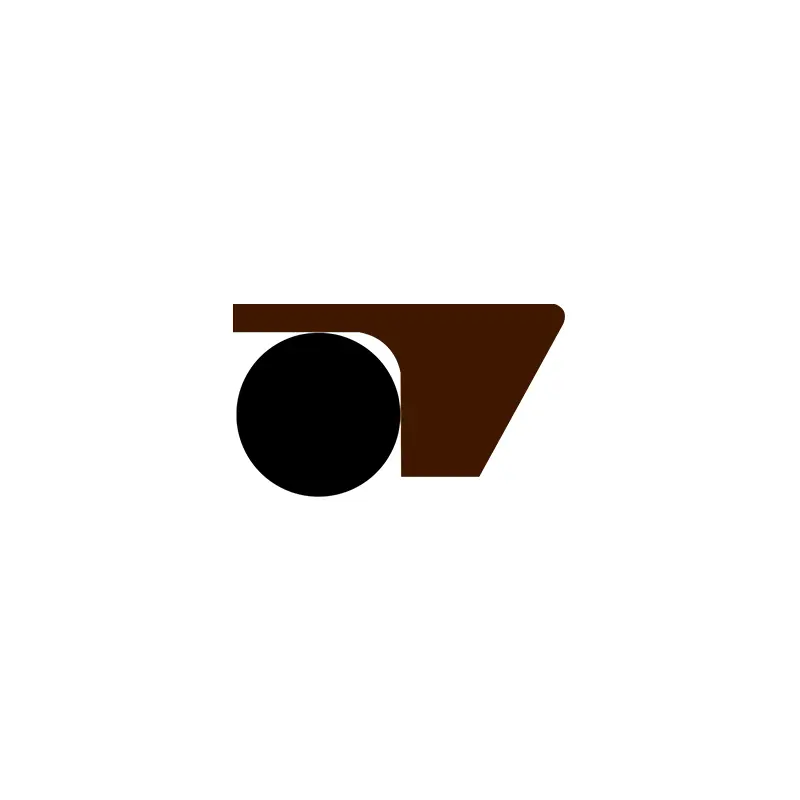

Denna tätning består av en fotformad tätningsring gjord av modifierat PTFE-material och en O-ring. O-ringen är förkomprimerad för att generera en klämkraft för att uppnå tätning. Tätningens klämkraft ökar under tryck, det vill säga ju högre trycket, desto bättre tätning. Eftersom glidringen antar en sidoformad ribbstruktur kommer O-ringen inte att pressas ut och tåla högt och ultrahögt tryck.
Specifikationer:

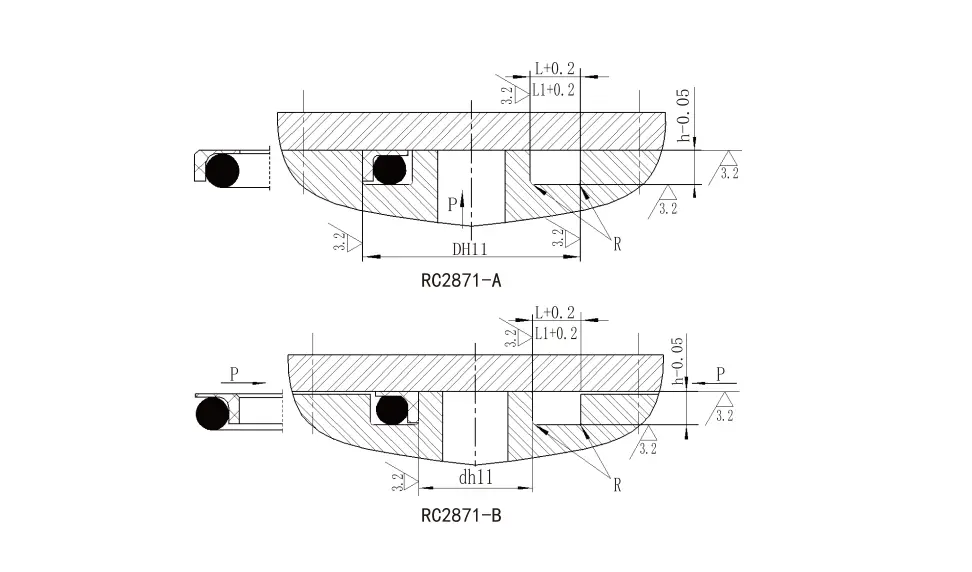

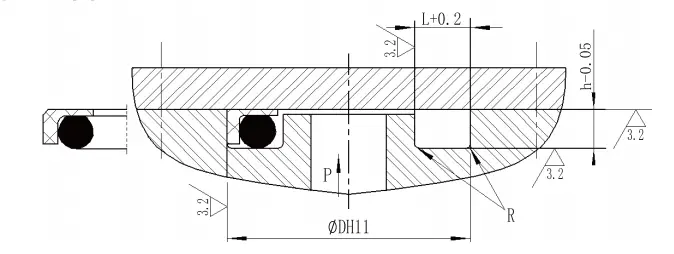

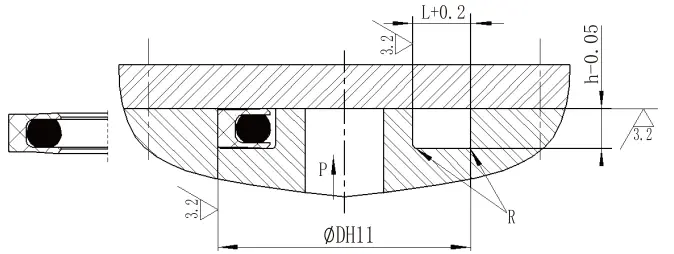

| RC2871-A interna trycktypspecifikationer (alla specifikationer inom parameterområdet är tillgängliga) | |||||
| Yttre diameterområde D h11 |
Spårdjup h-0.05 |
Spårbredd L+0.2 |
Spårbredd
L1+0,2 tryck> 80MPA |
Rundade hörn Rmax |
O-ringtråddiameter dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B Externa trycktypspecifikationer (alla specifikationer inom parameterområdet är tillgängliga) | |||||
| Yttre diameterområde Dh11 | Spårdjup h-0.05 |
Spårbredd L+0.2 |
Spårbredd L1+0,2 tryck> 80MPA |
Rundade hörn Rmax | O-ringtråddiameter dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

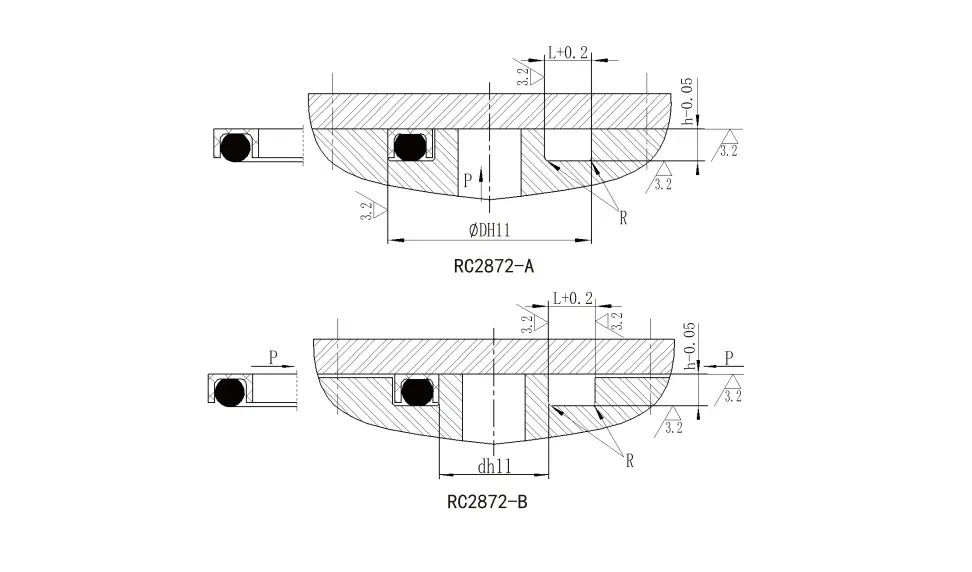

| RC2872-A interna trycktypspecifikationer (alla specifikationer inom parameterområdet är tillgängliga) | ||||
| Yttre diameterområde D h11 |
Spårdjup h-0.05 |
Spårbredd L+0.2 |
Rundade hörn Rmax |
O-ringtråddiameter dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B Externa trycktypspecifikationer (alla specifikationer inom parameterområdet är tillgängliga) | ||||
| Yttre diameterområde D h11 |
Spårdjup h-0.05 |
Spårbredd L+0.2 |
Rundade hörn R |
O-ringtråddiameter dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Yttre diameterområde Dvs. |
Spårdjup h-0.05 |
Spårbredd L+0.2 |
Rundade hörn Rmax |
O-ringtråddiameter dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Yttre diameterområde Dvs. |
Spårdjup h-0.05 |
Spårbredd L+0.2 |
Rundade hörn Rmax |
O-ringtråddiameter dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

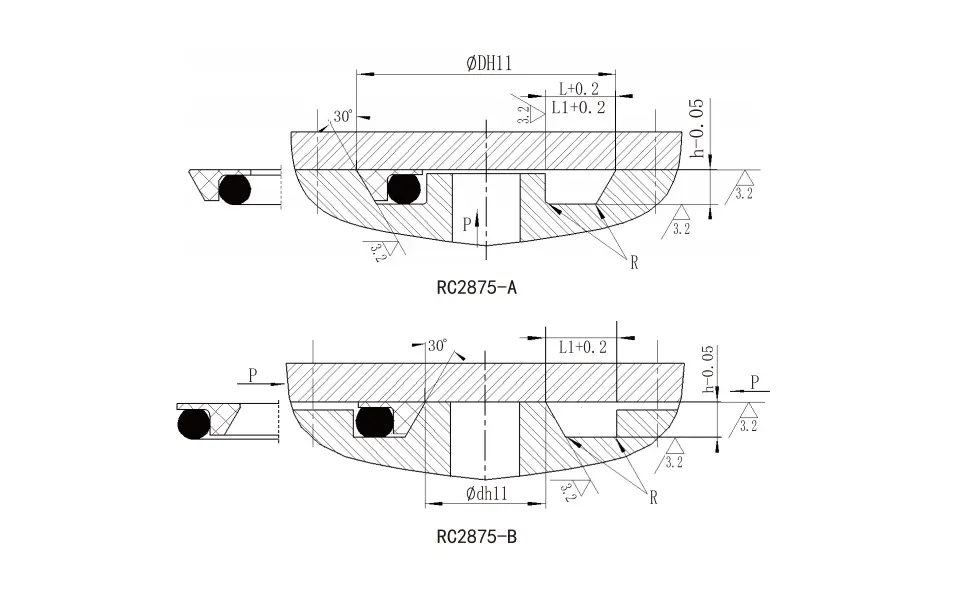

| RC2875-A interna trycktypspecifikationer (alla specifikationer inom parameterområdet är tillgängliga) | |||||
| Yttre diameterområde D h11 |
Spårdjup h-0.05 |
Spårbredd L+0.2 |
Spårbredd L1+0,2 tryck> 100MPA |
Rundade hörn Rmax |
O-ringtråddiameter dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B Externa trycktypspecifikationer (alla specifikationer inom parameterområdet är tillgängliga) | |||||
| Yttre diameterområde D h11 |
Spårdjup h-0.05 |
Spårbredd L+0.2 |
Spårbredd L1+0,2 tryck> 100MPA |
Rundade hörn Rmax |
O-ringtråddiameter dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Högtrycksflänstätningar Tillämpliga arbetsförhållanden | ||||
| Profil | Modell | Tryck (MPA) |
Temperatur (℃) | Media |
 |
RC2871-A | ≤300 | -35 ~+100 (matchande O-ring NBR) | Hydraulisk olja, emulsion, vatten, gas, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (matchande O-ring NBR) | Hydraulisk olja, emulsion, vatten, gas, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (matchande O-ring NBR) | Hydraulisk olja, emulsion, vatten, gas, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (matchande O-ring NBR) | Hydraulisk olja, emulsion, vatten, gas, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (matchande O-ring NBR) | Hydraulisk olja, emulsion, vatten, gas, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (matchande O-ring NBR) | Hydraulisk olja, emulsion, vatten, gas, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (matchande O-ring NBR) | Hydraulisk olja, emulsion, vatten, gas, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (matchande rektangulär ring NBR) | Hydraulisk olja, emulsion, vatten, gas, etc. |
| -20 ~+200 (matchande rektangulär ring FKM) | ||||
 |
RC2879-a | 105 | -35 ~+100 (matchande rektangulär ring NBR) | Hydraulisk olja, emulsion, vatten, gas, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (matchande O-ring NBR) -20 ~+200 (matchande O-ring FKM) |
Hydraulisk olja, emulsion, vatten, gas, etc. |
