Högtryckssälar för kolvhål

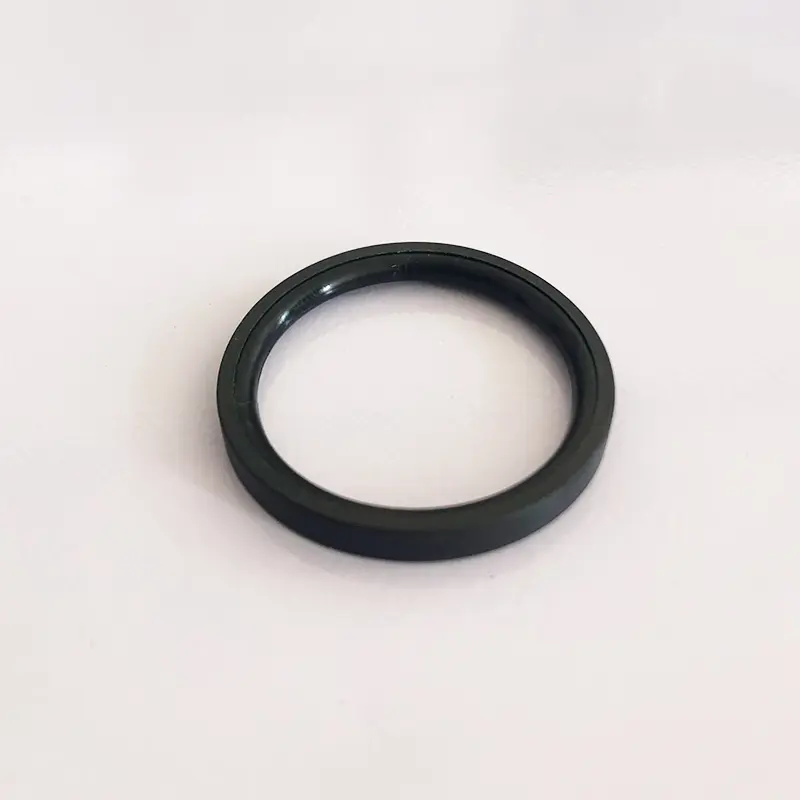

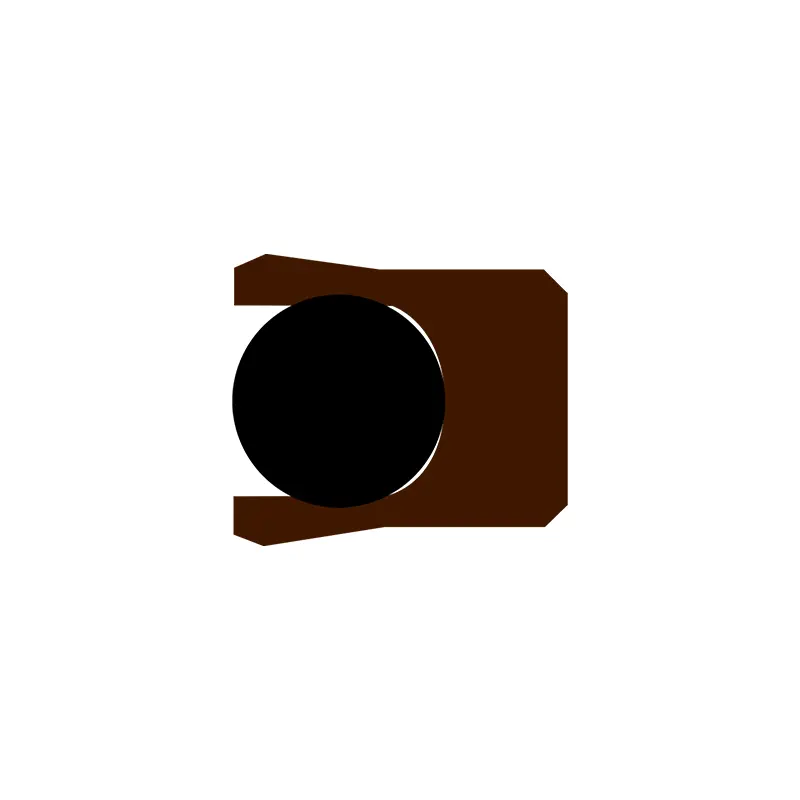

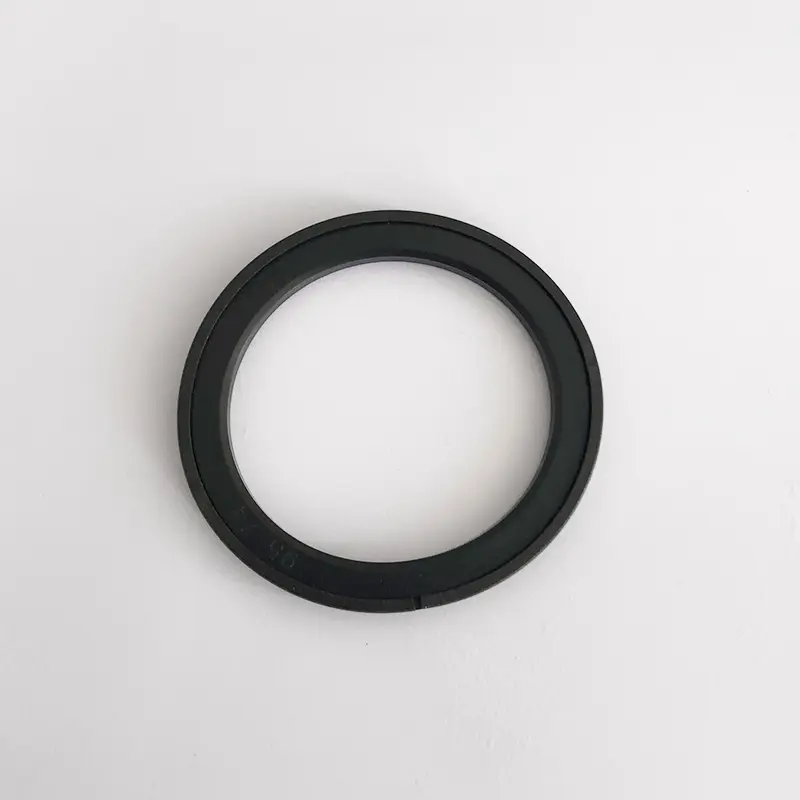

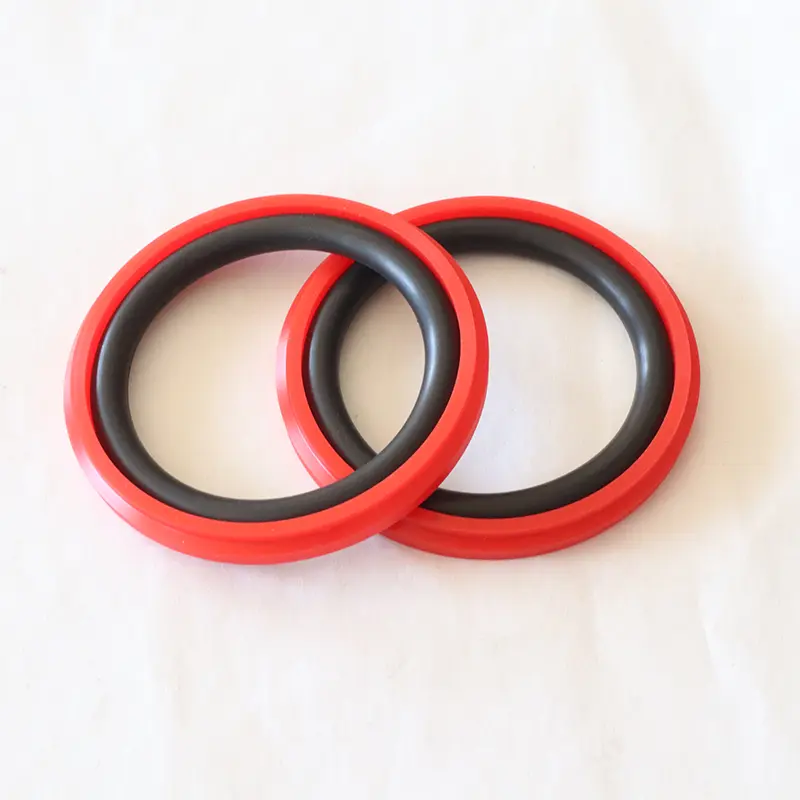

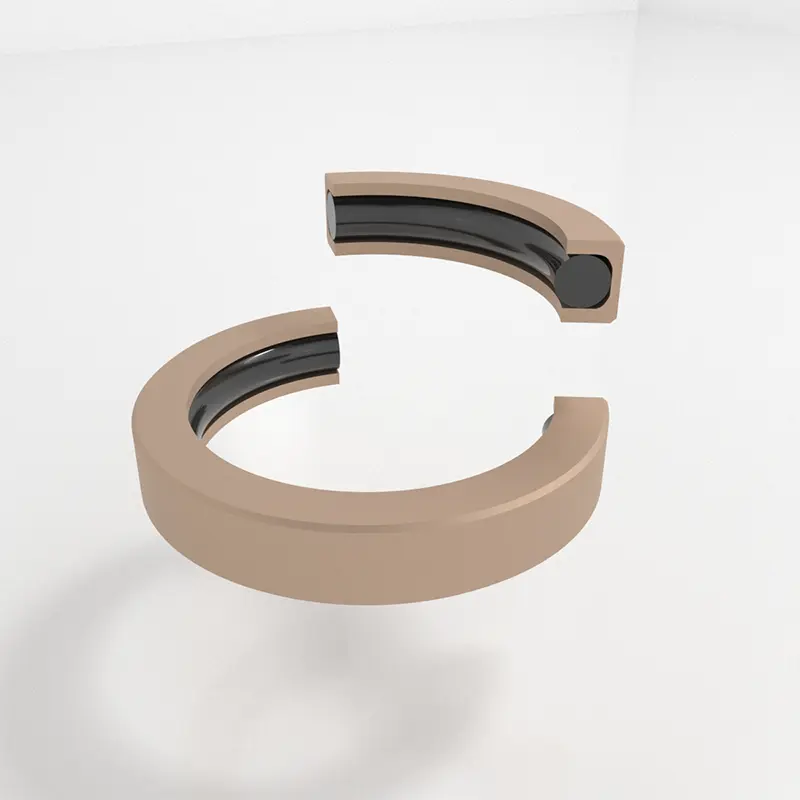

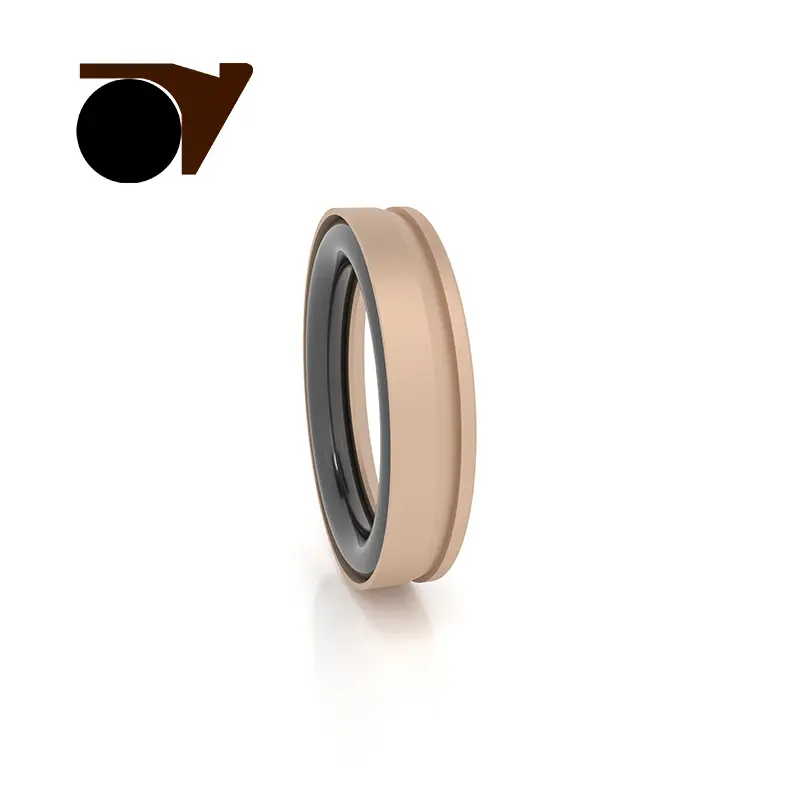

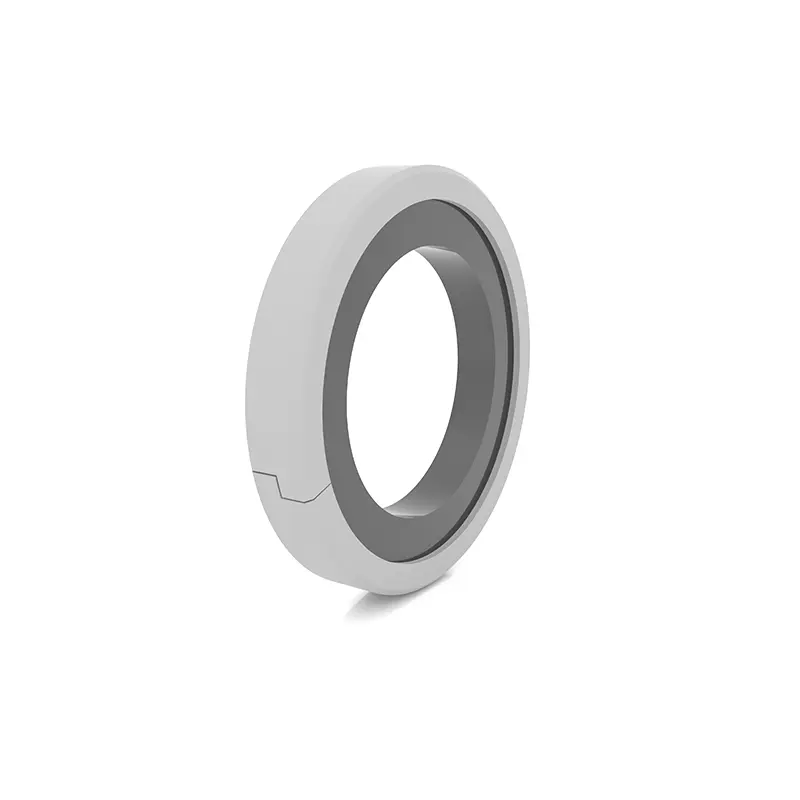

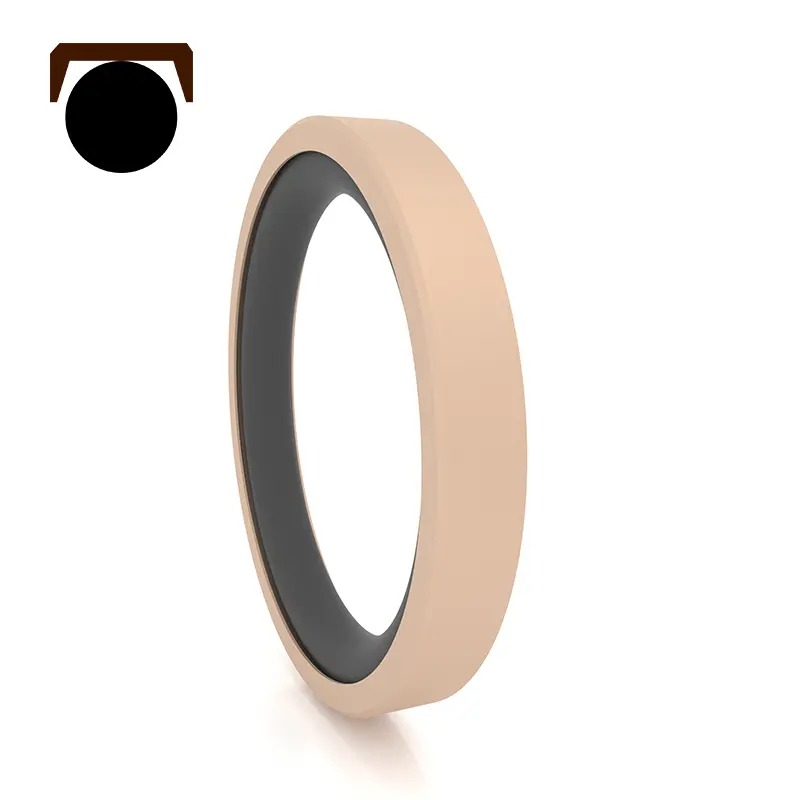

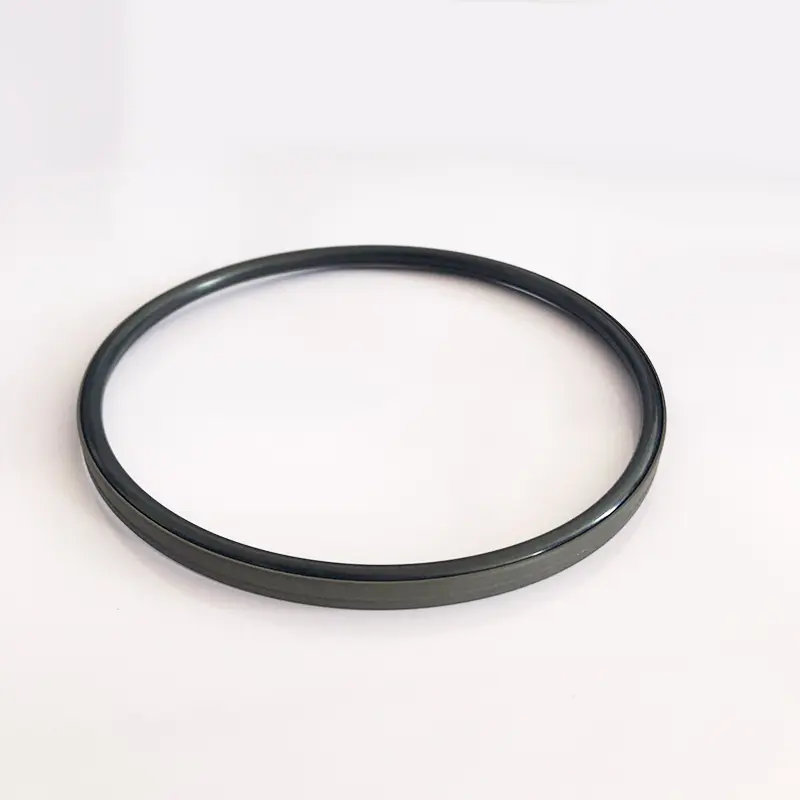

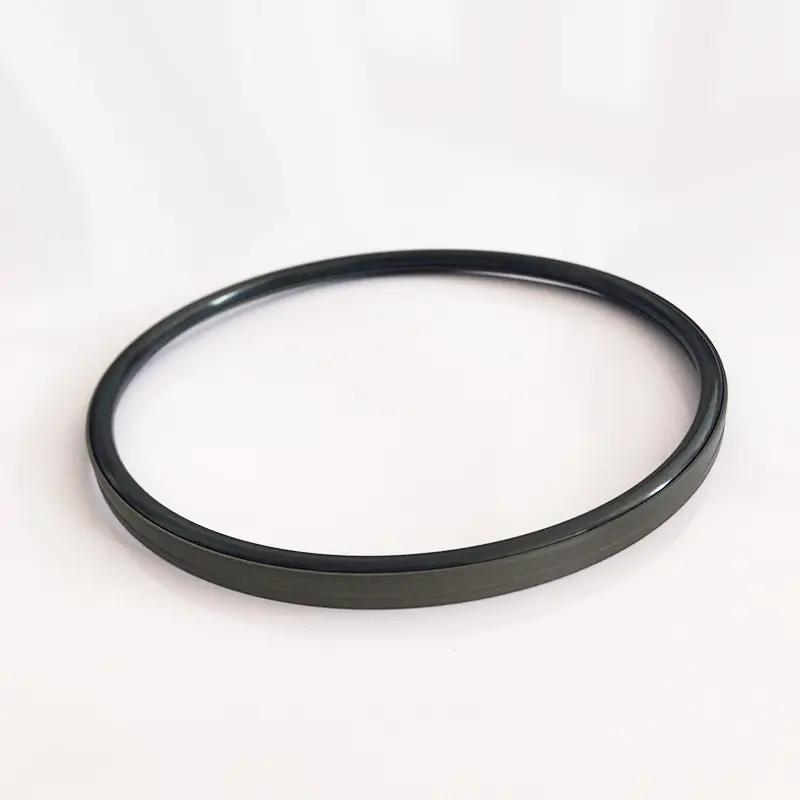

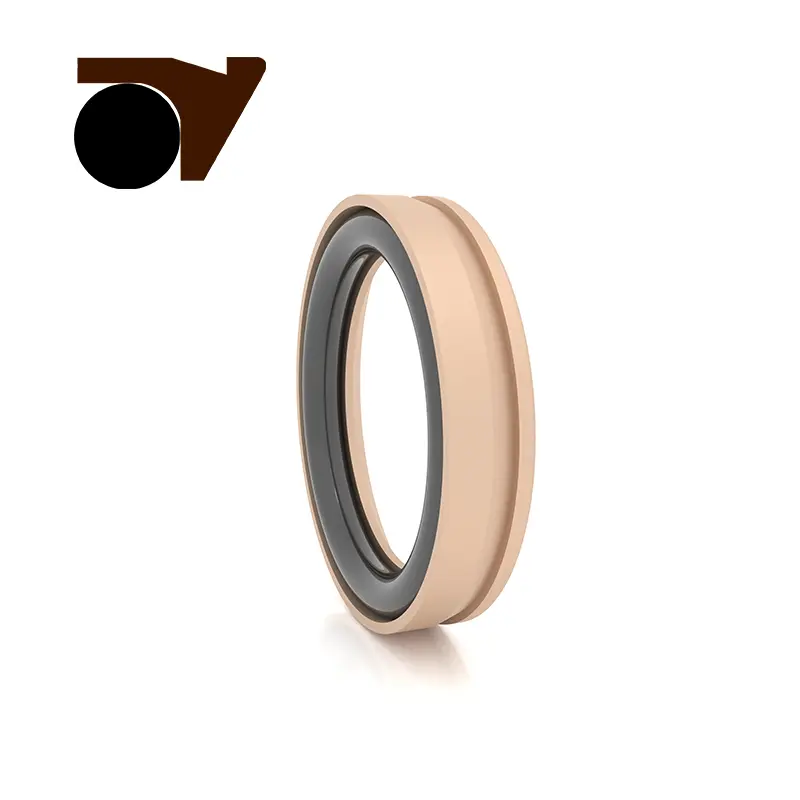

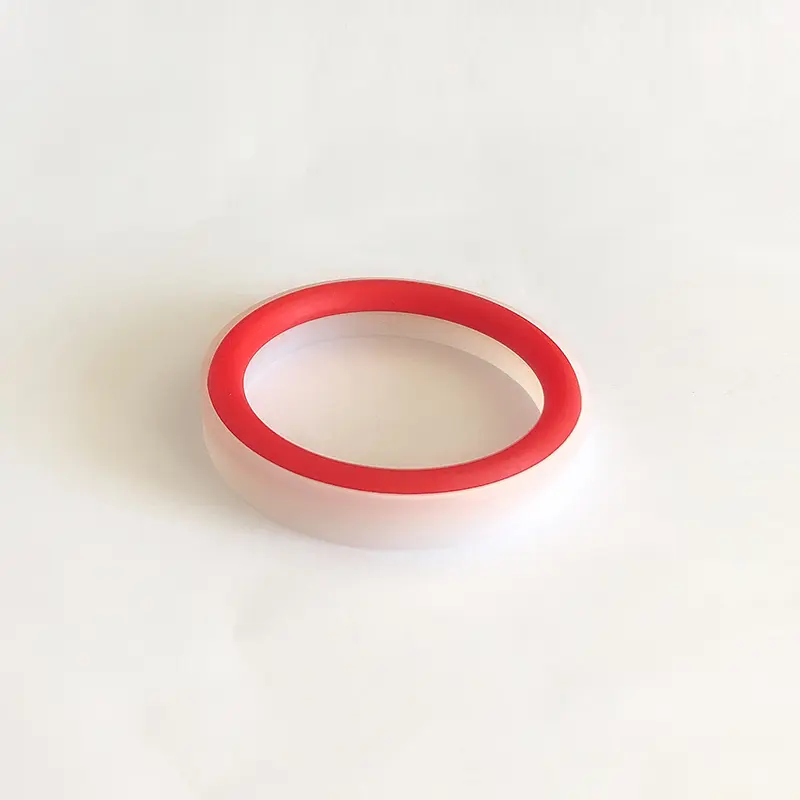

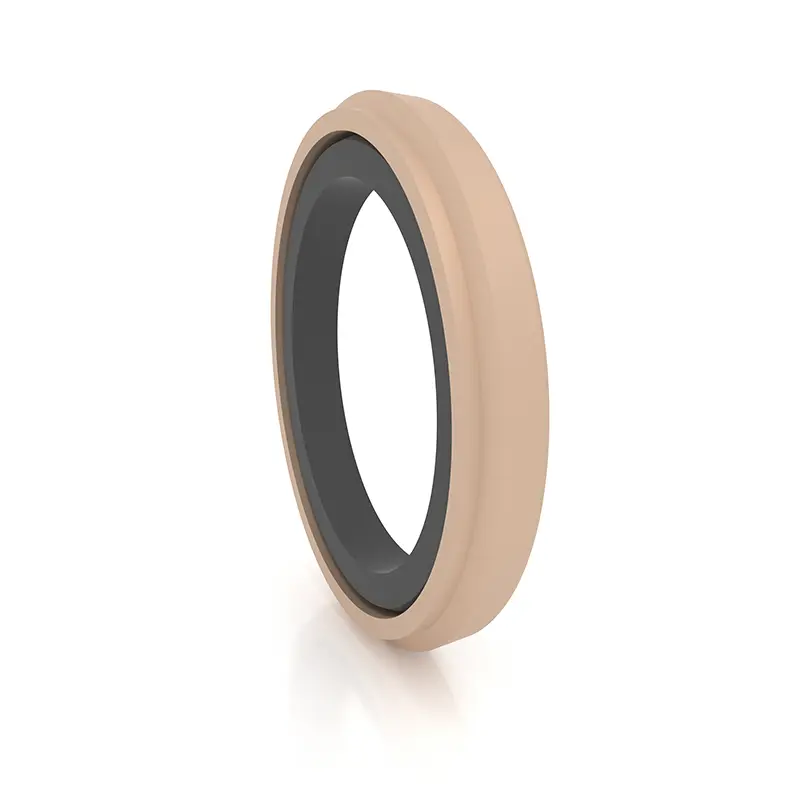

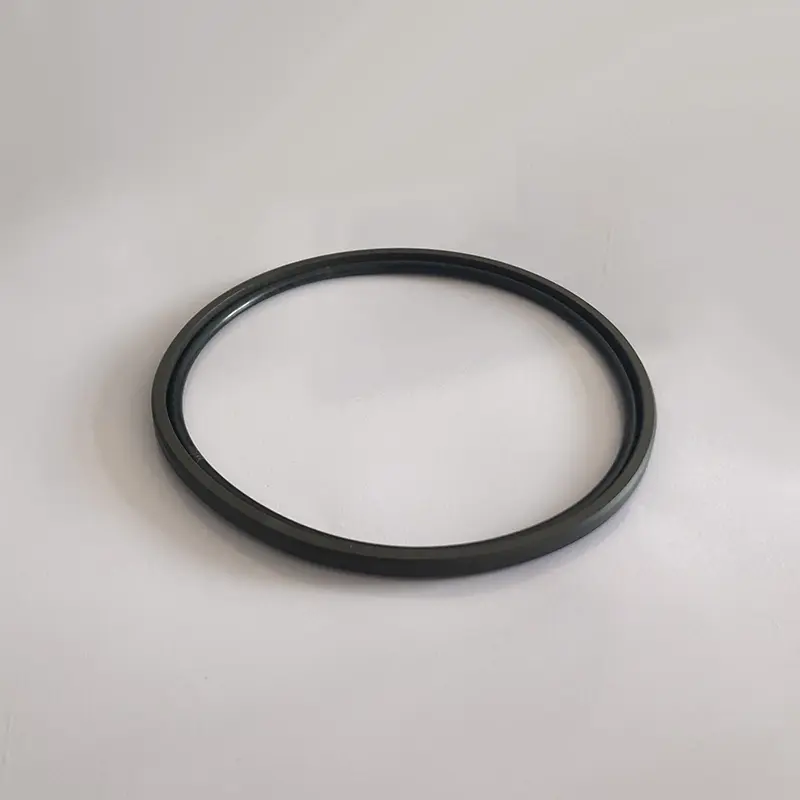

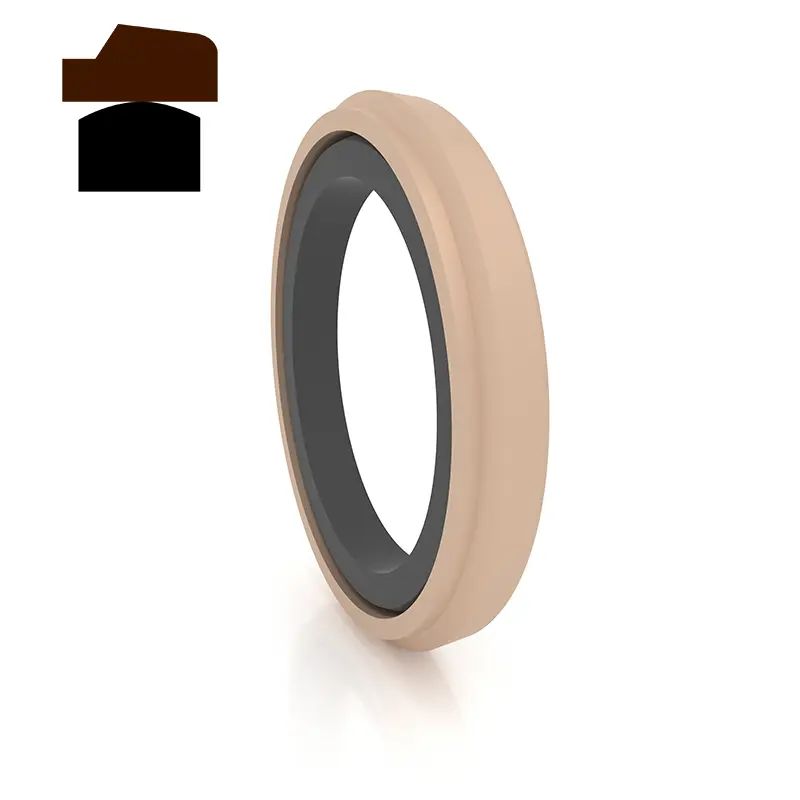

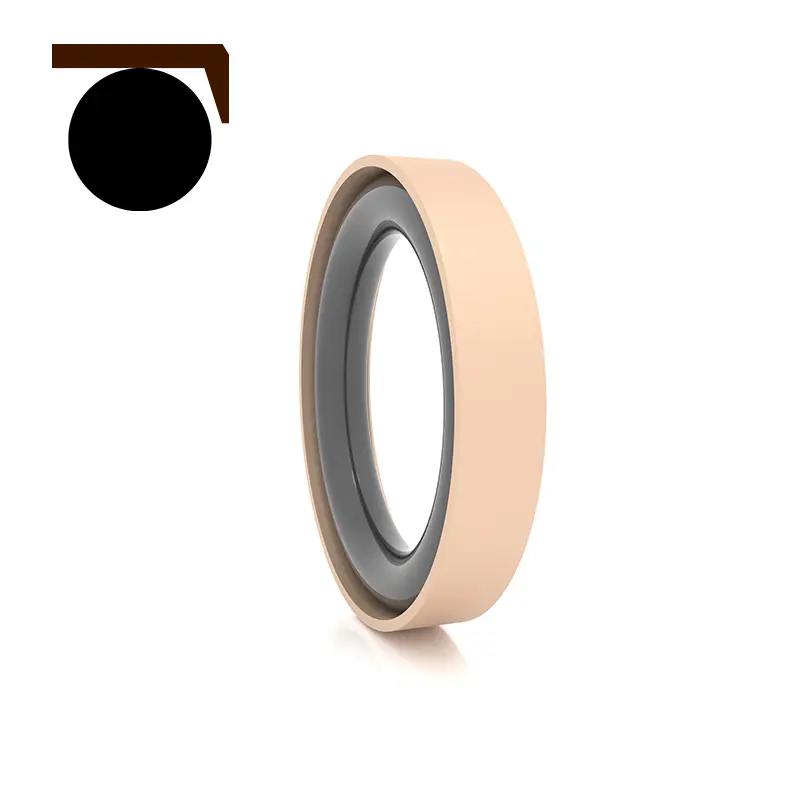

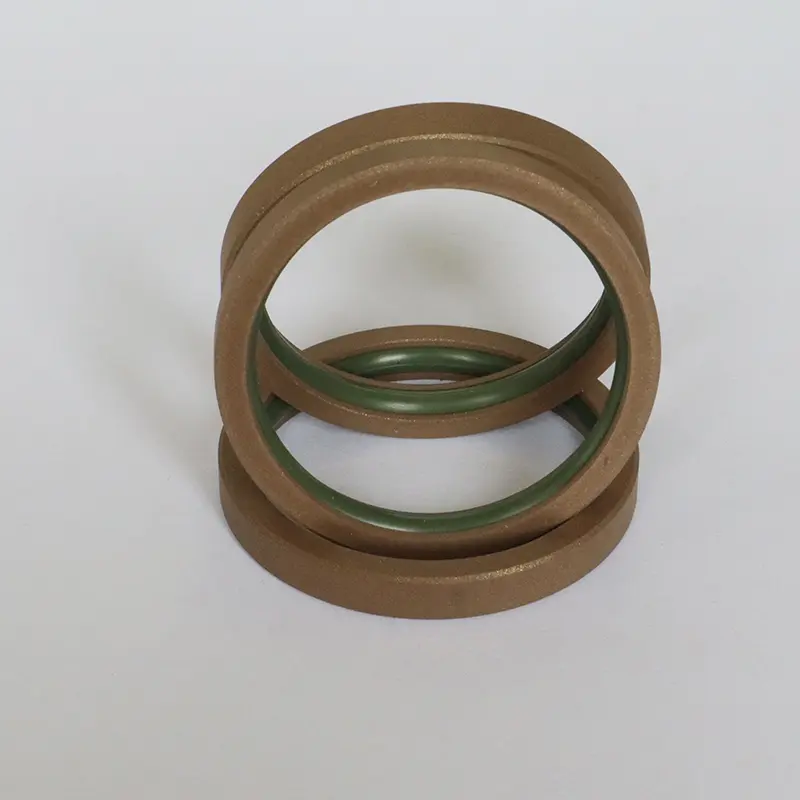

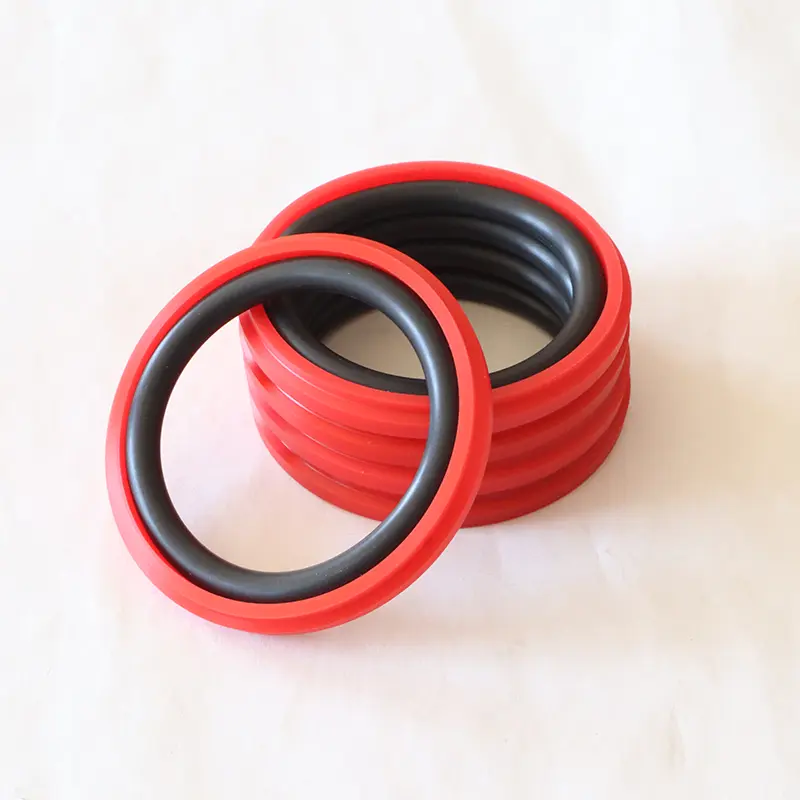

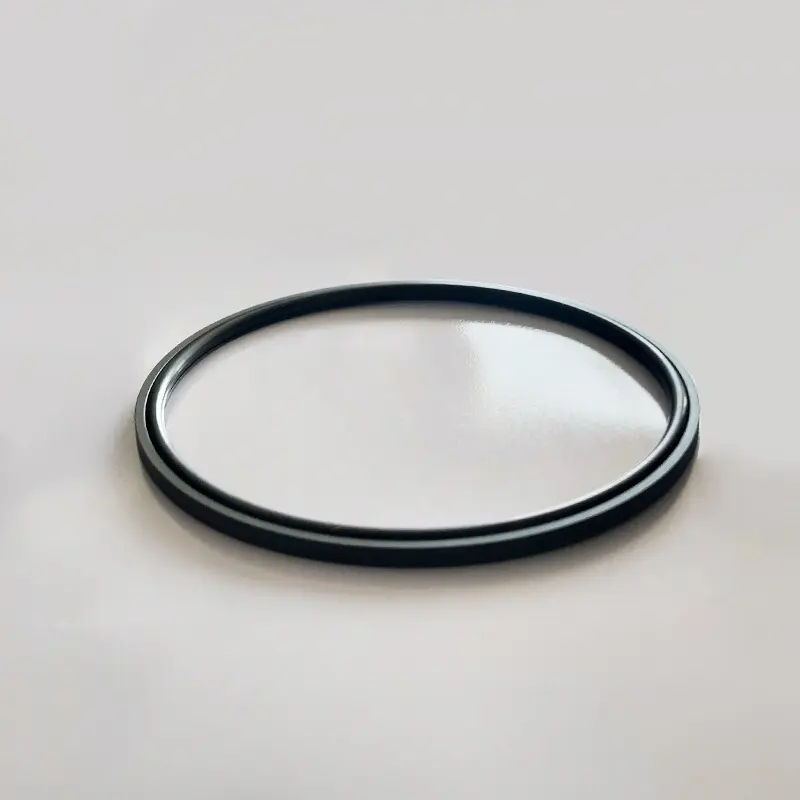

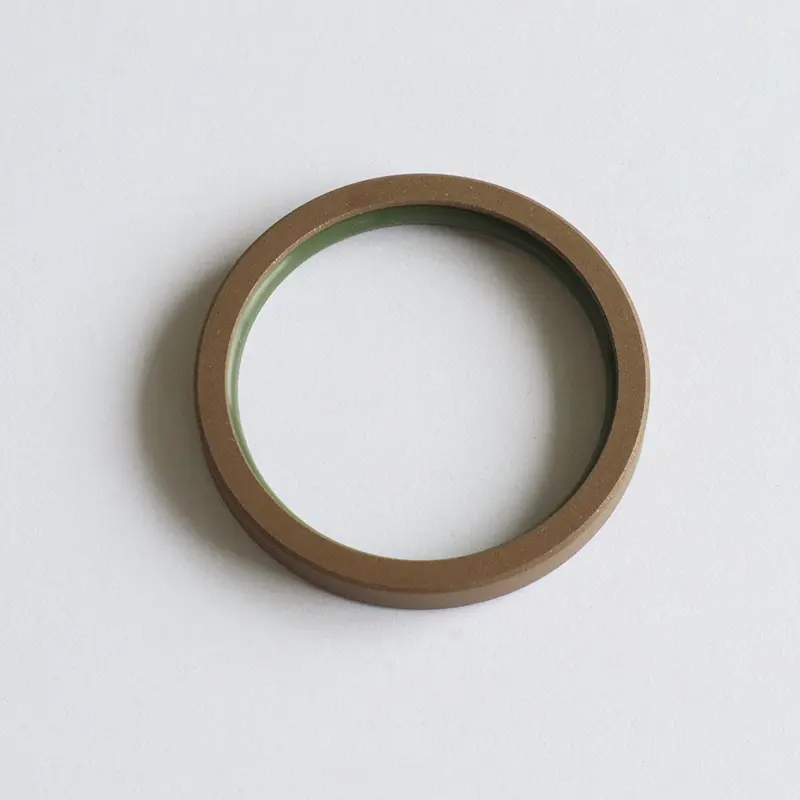

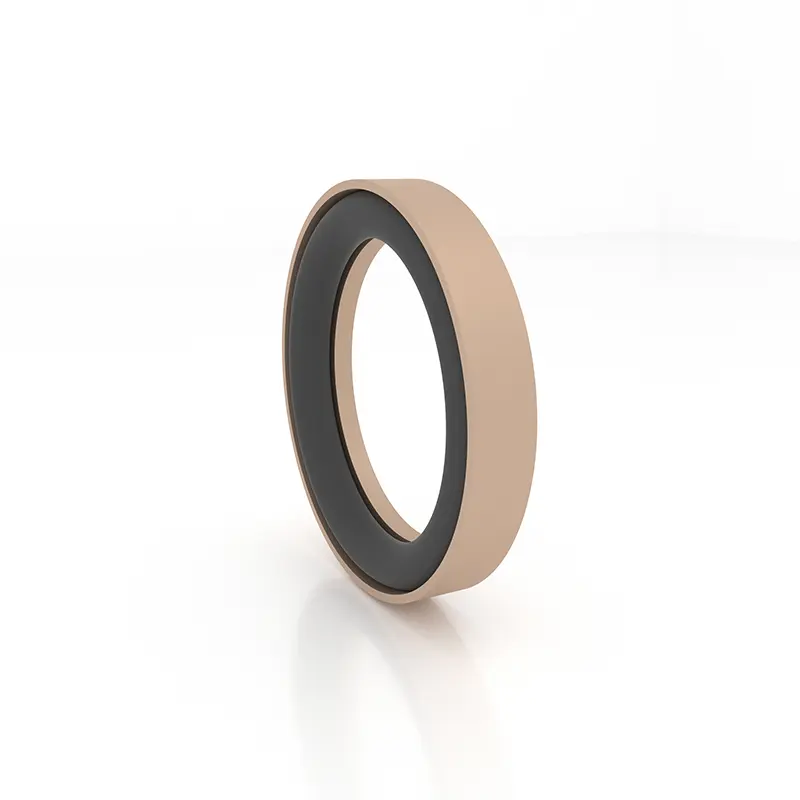

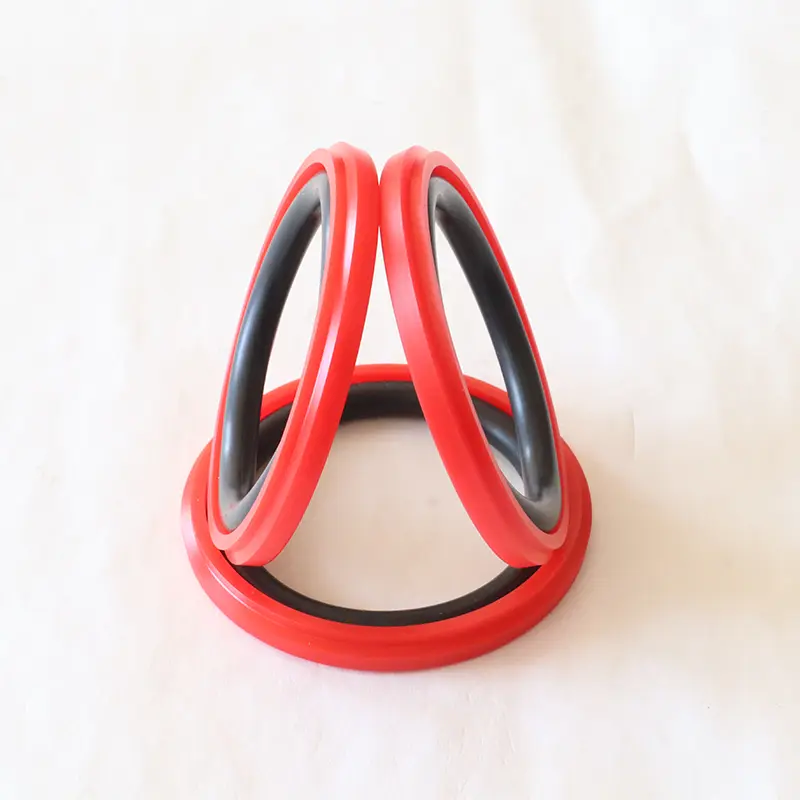

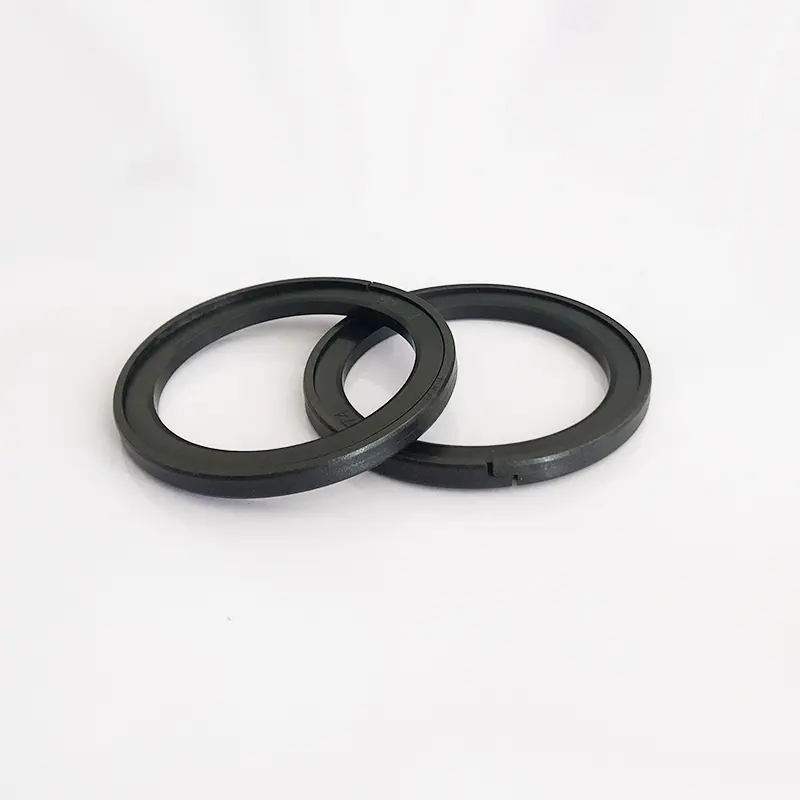

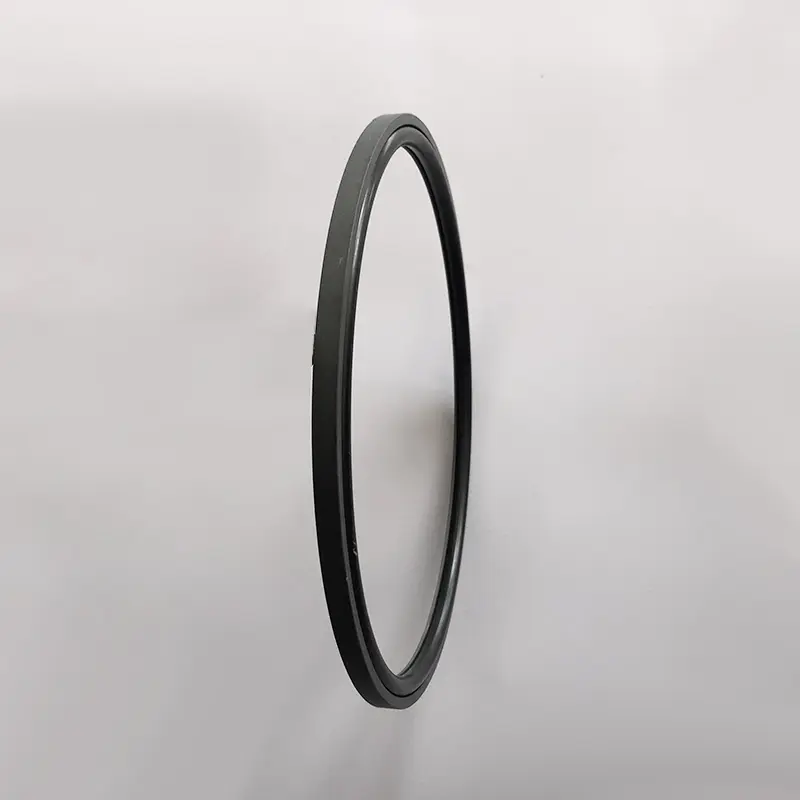

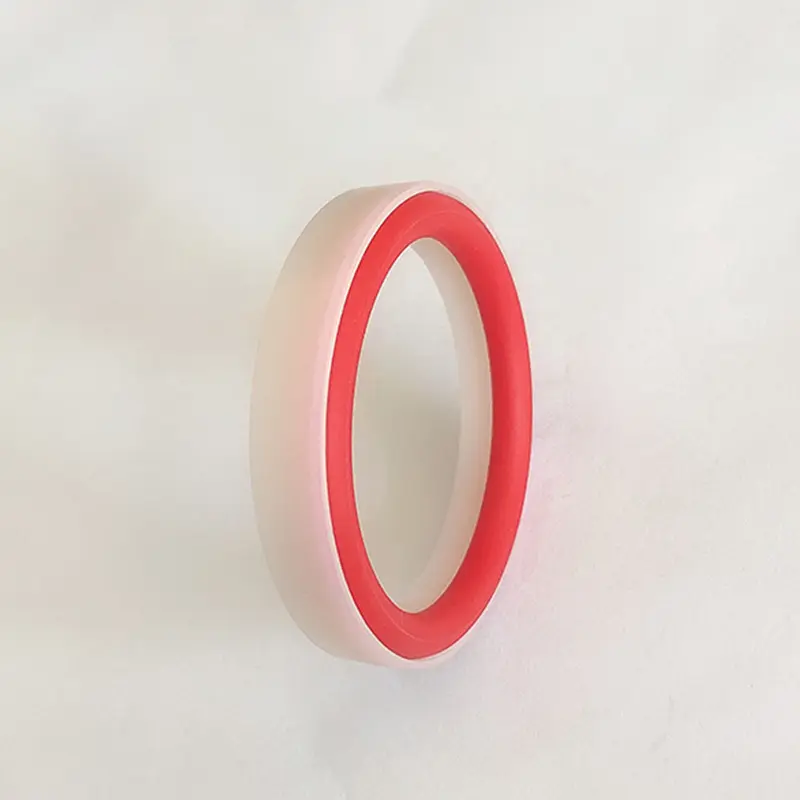

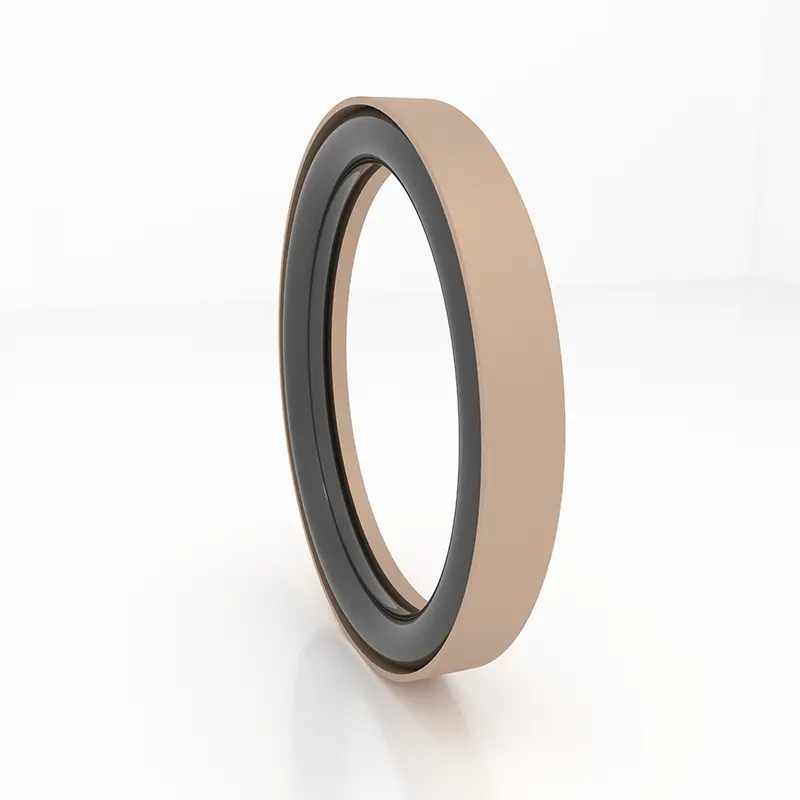

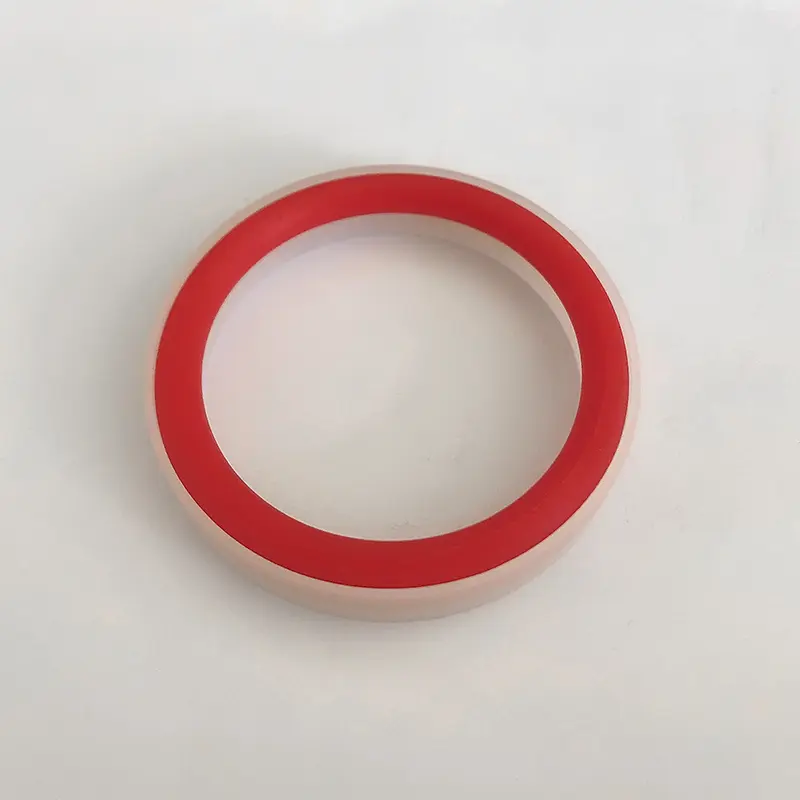

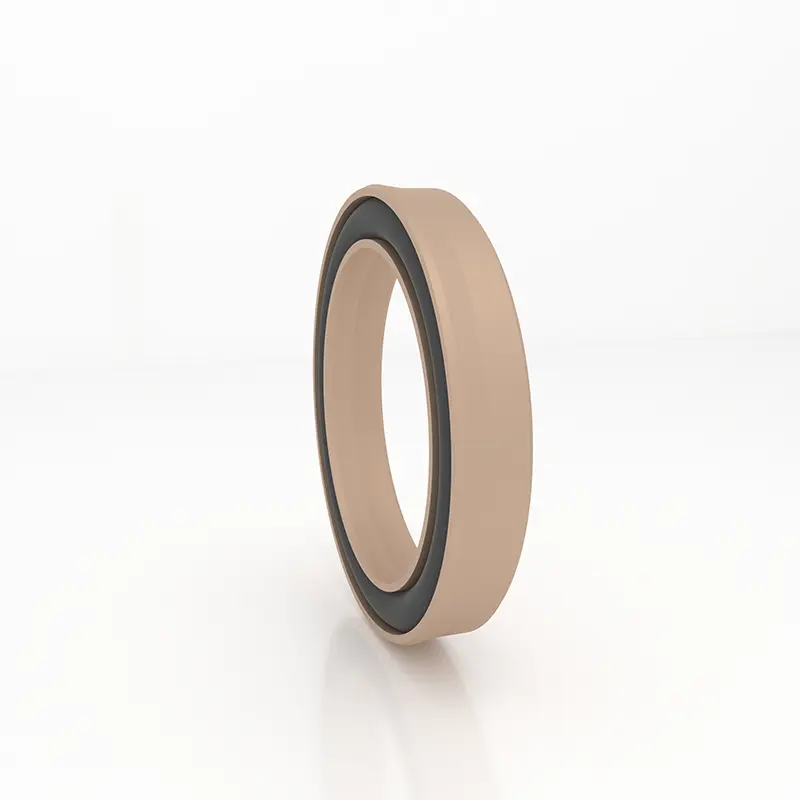

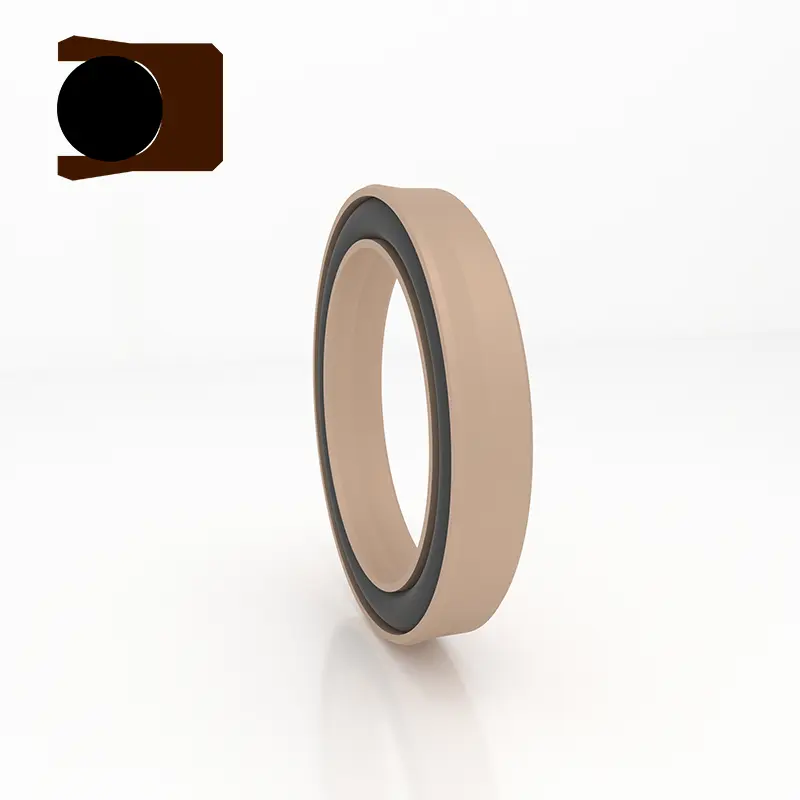

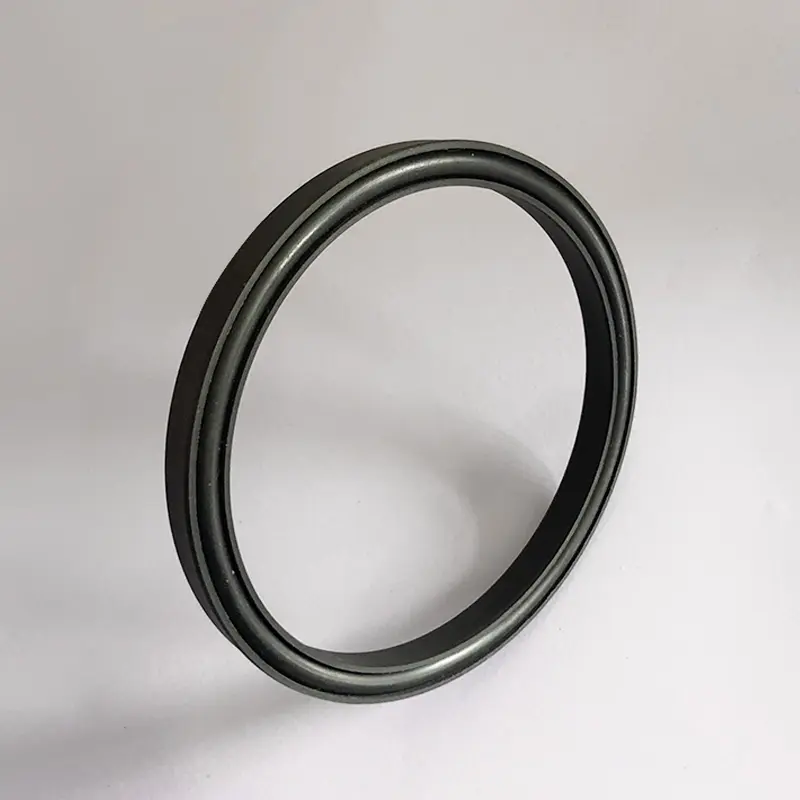

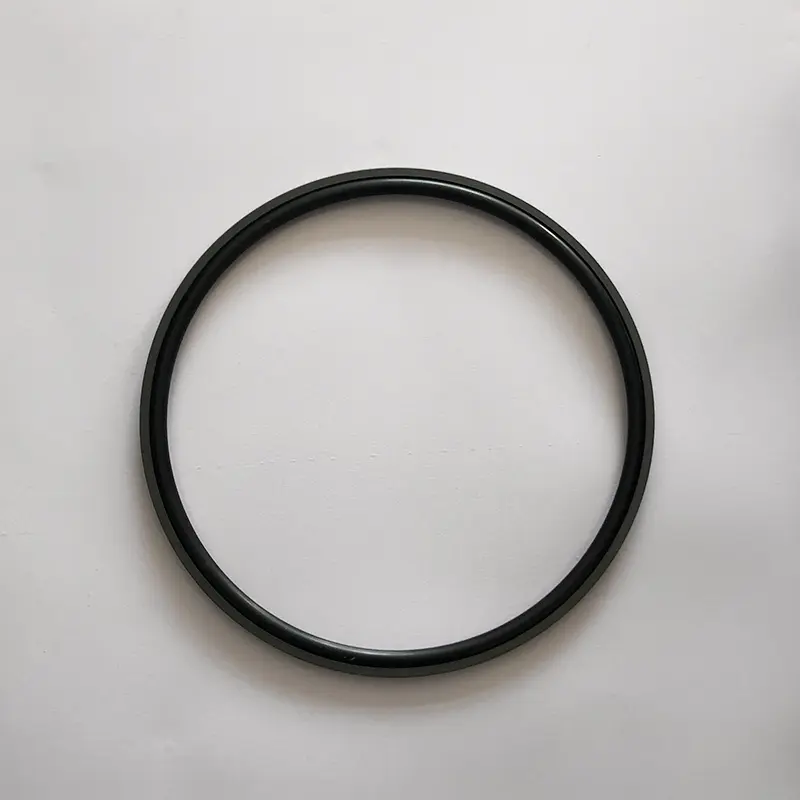

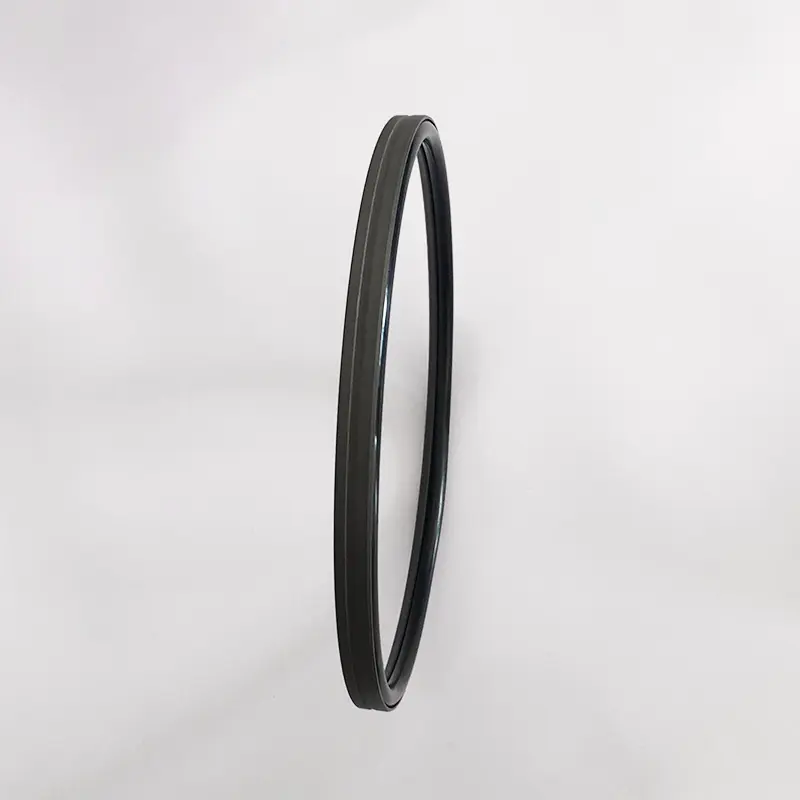

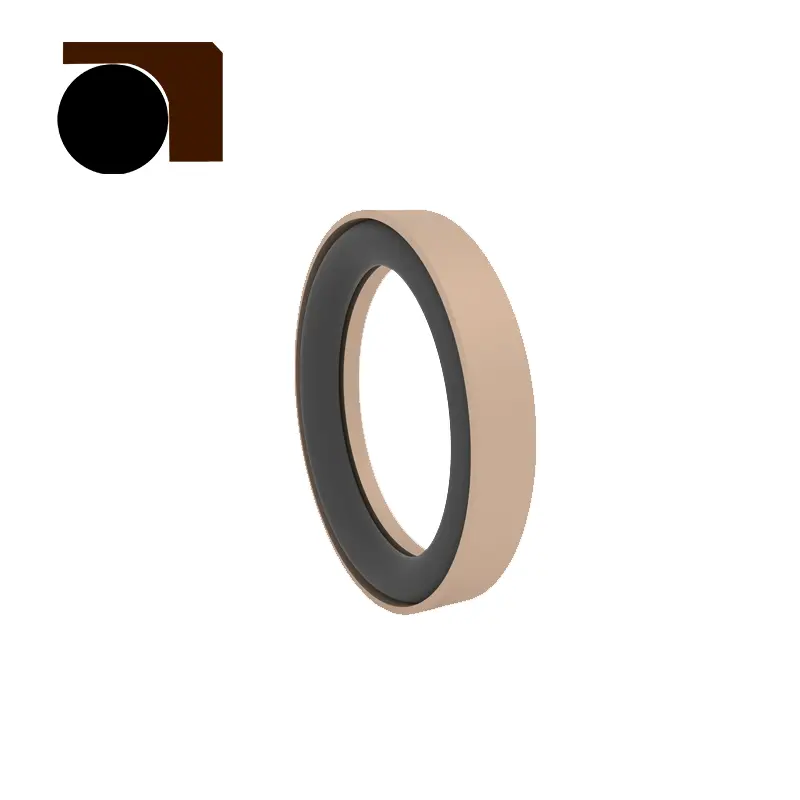

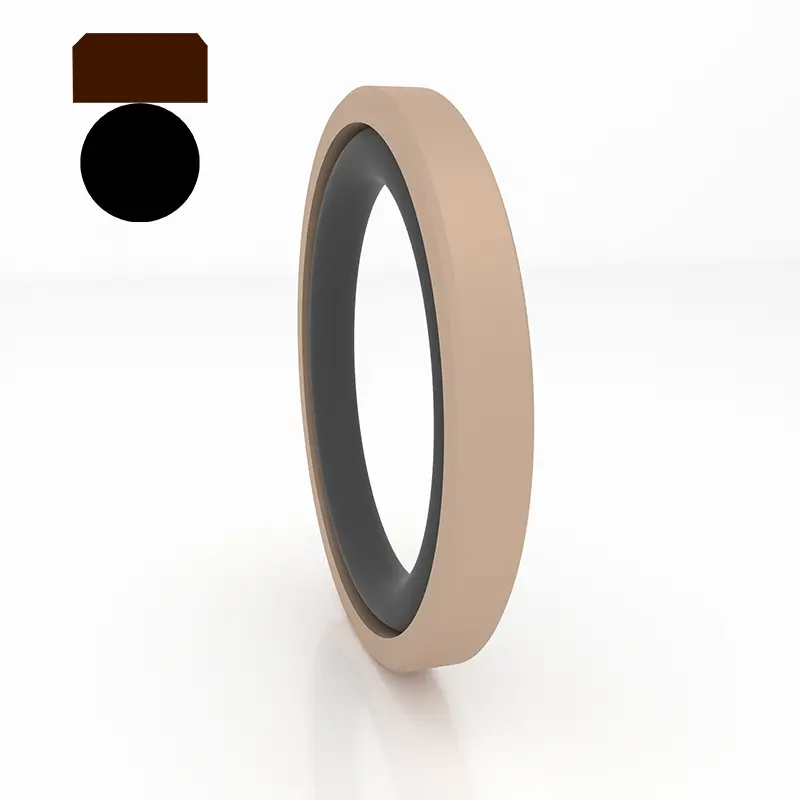

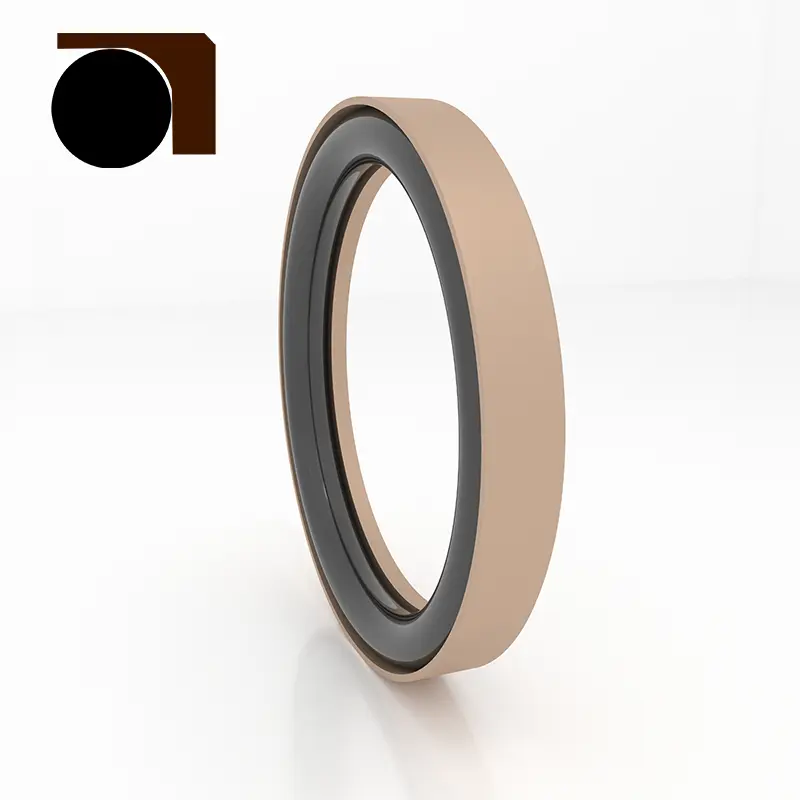

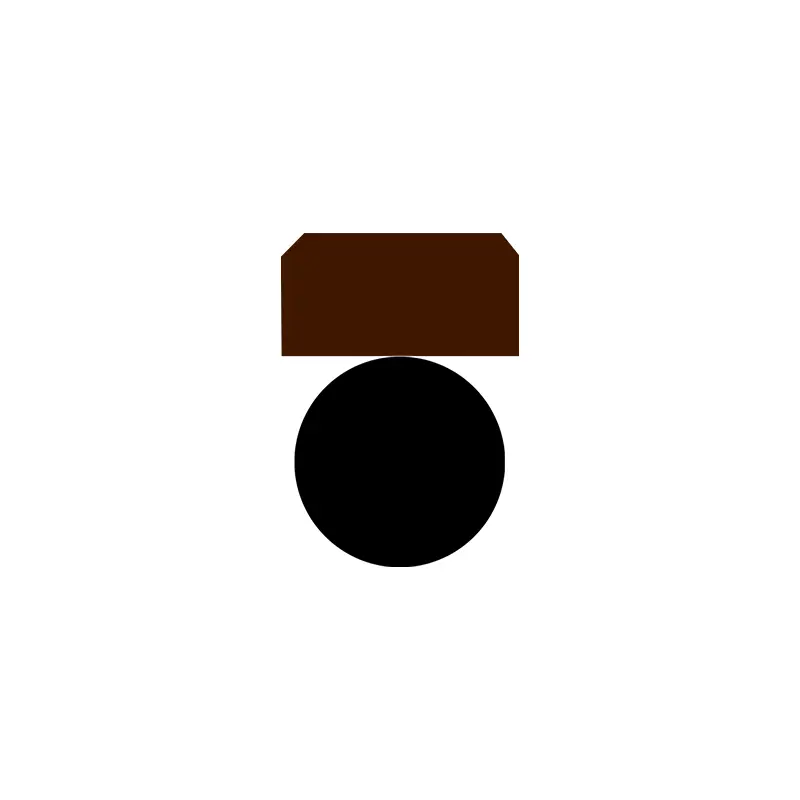

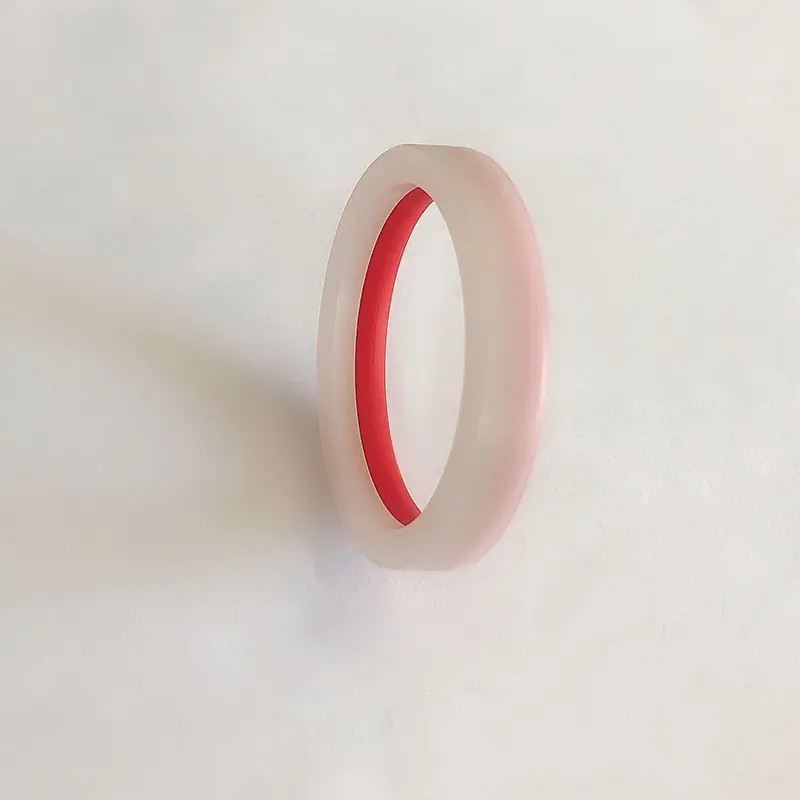

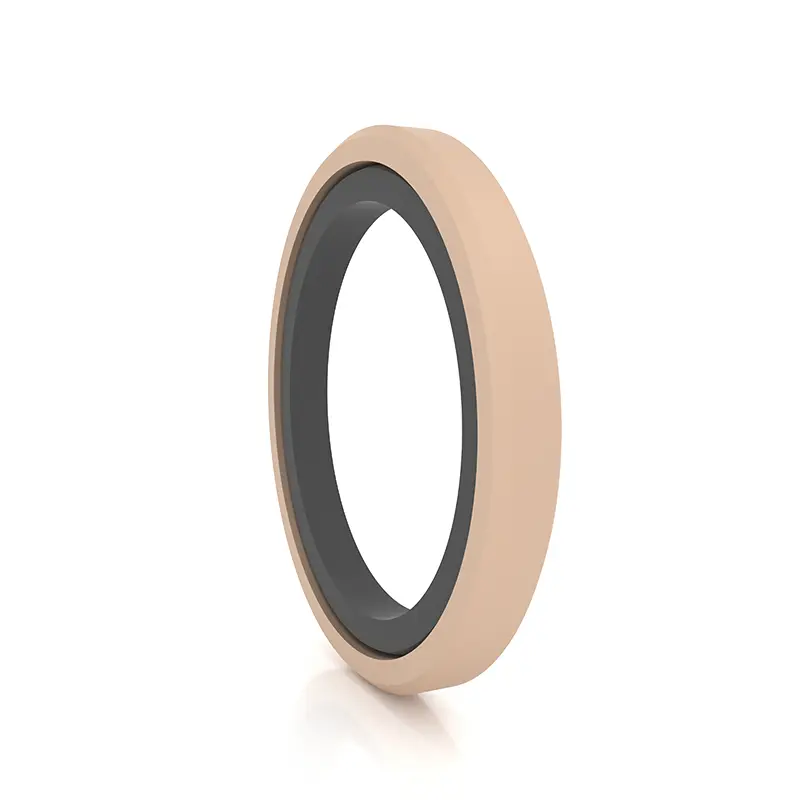

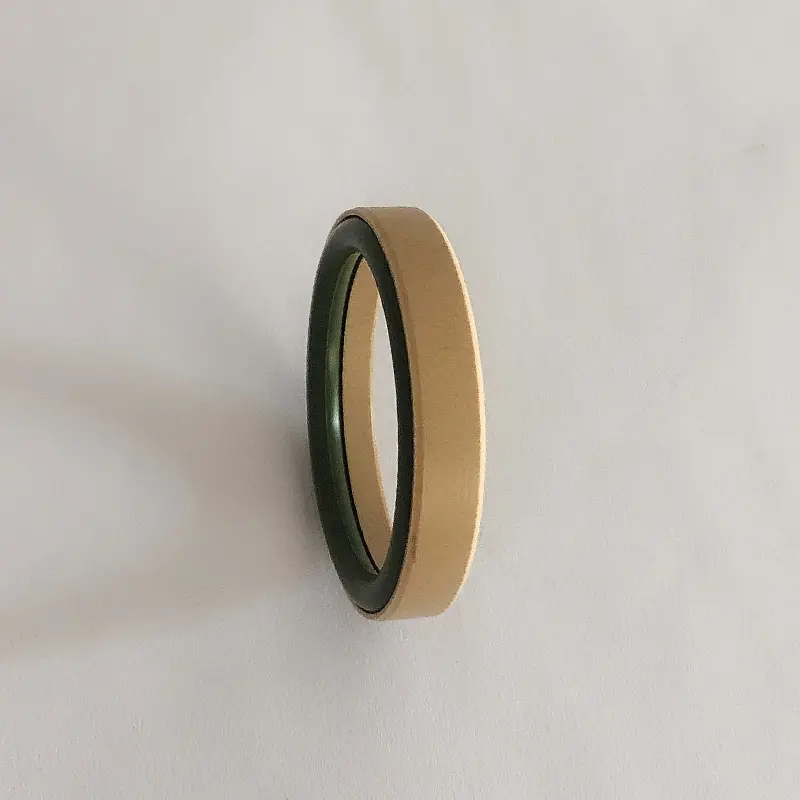

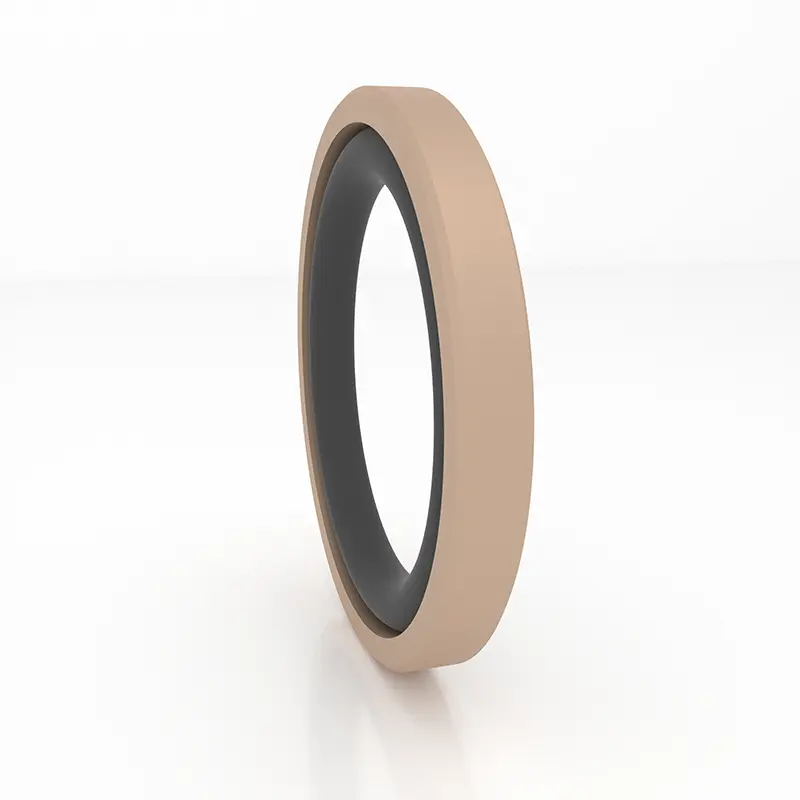

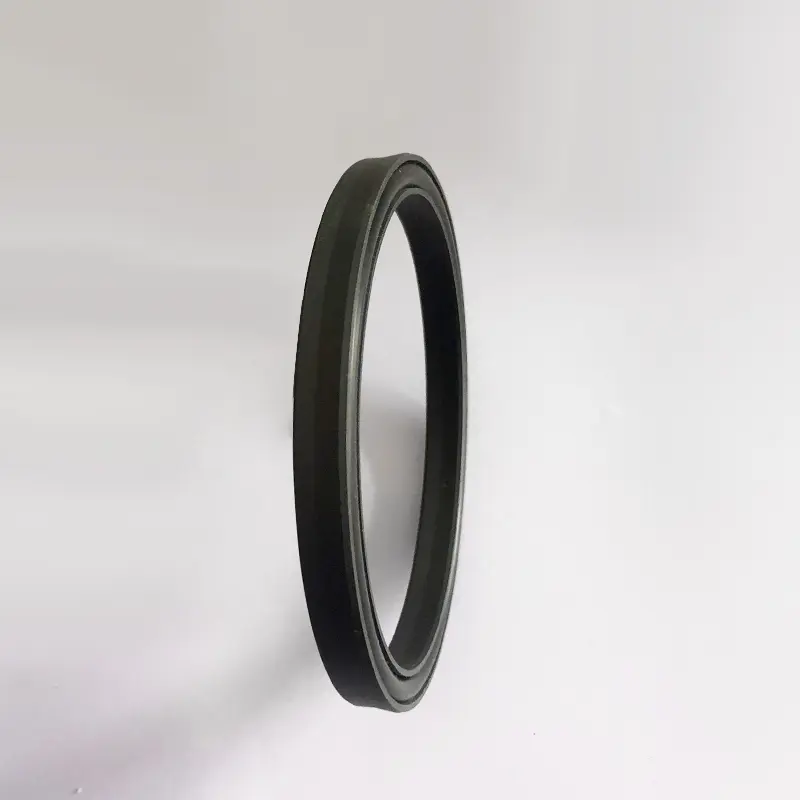

Högtryckssälar för kolvhål är en av de tätningar som Ruichen -tätningar kan ge för dig. Vi är en professionell tillverkare av hydrauliska tätningar i Kina. Denna tätningsring oberoende utvecklad och producerad består av en PTFE eller kompositmaterial specialformad tätningsring och en O-formad gummiring. Den specifika tätningsringsstrukturen förbättrar också tätningens förmåga att motstå höga och ultrahöga tryck.

Skicka förfrågan

Produktbeskrivning

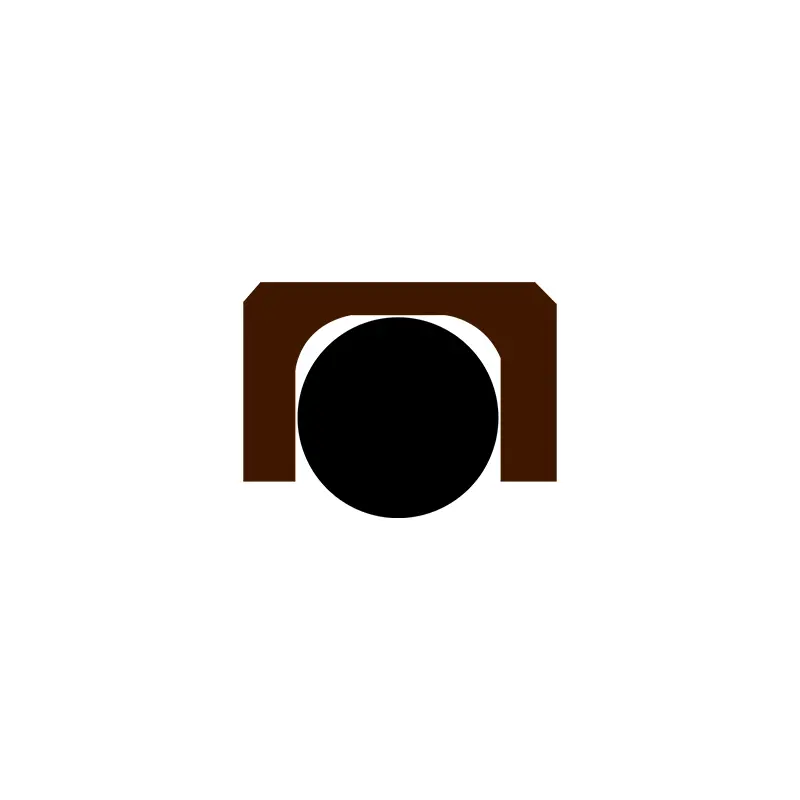

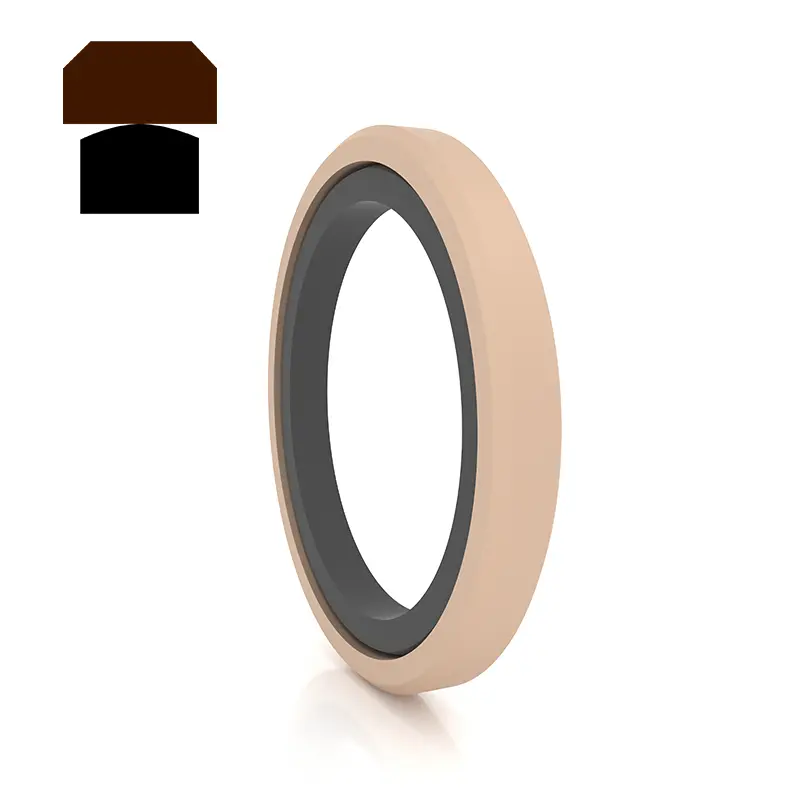

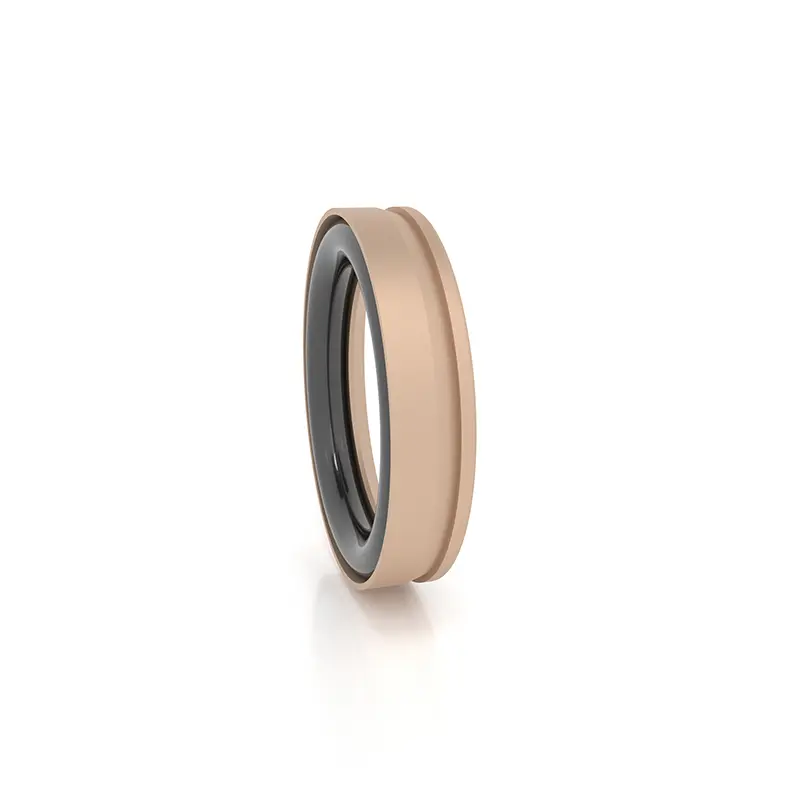

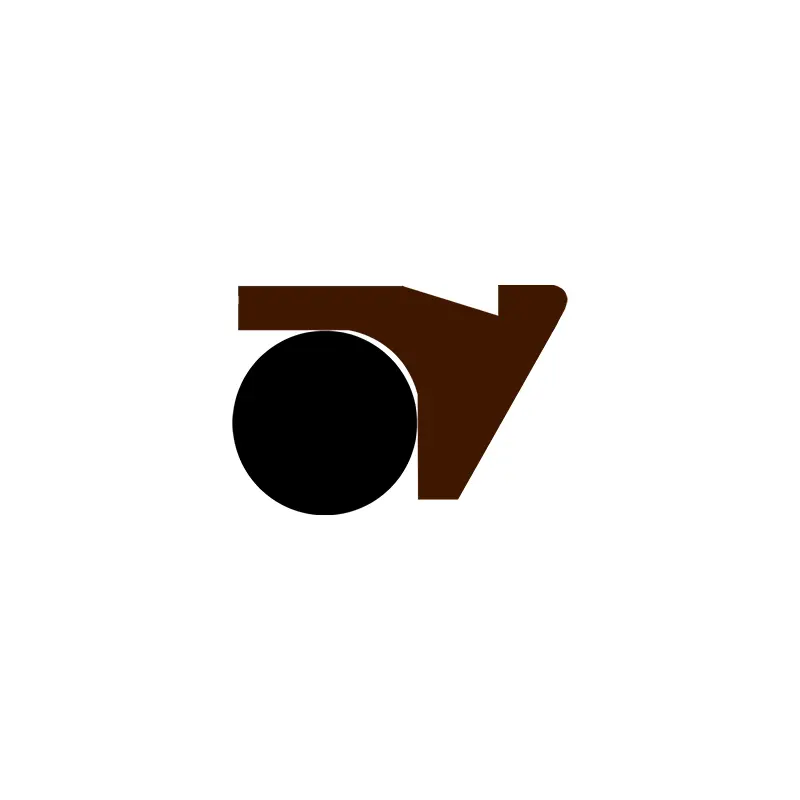

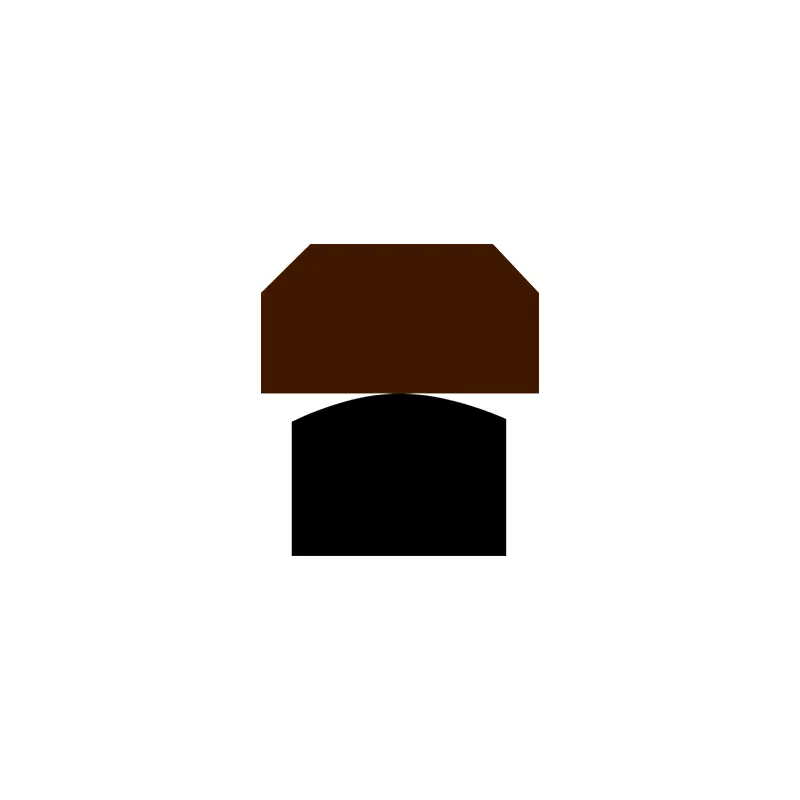

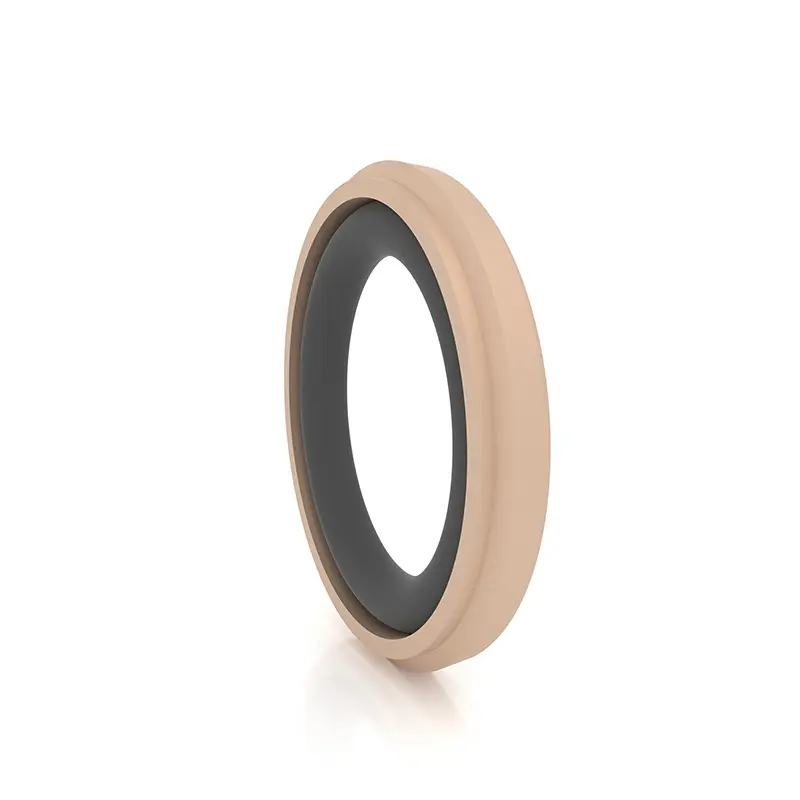

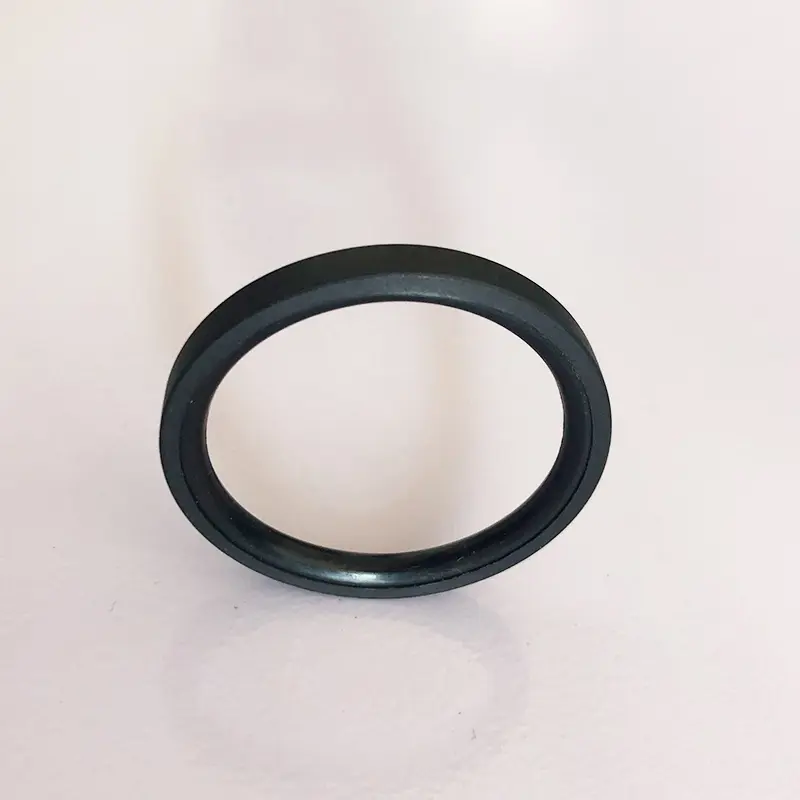

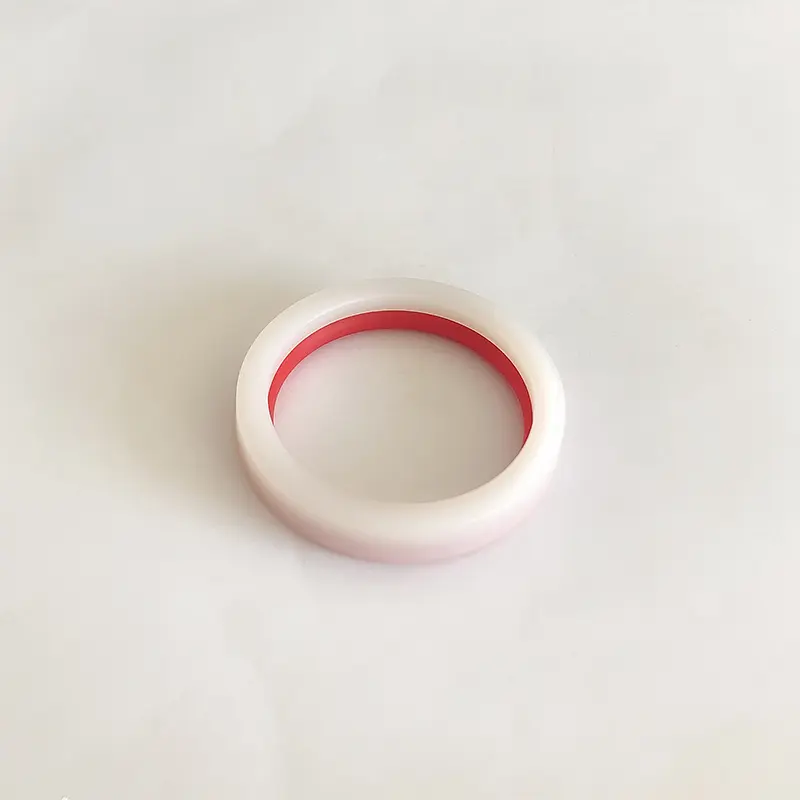

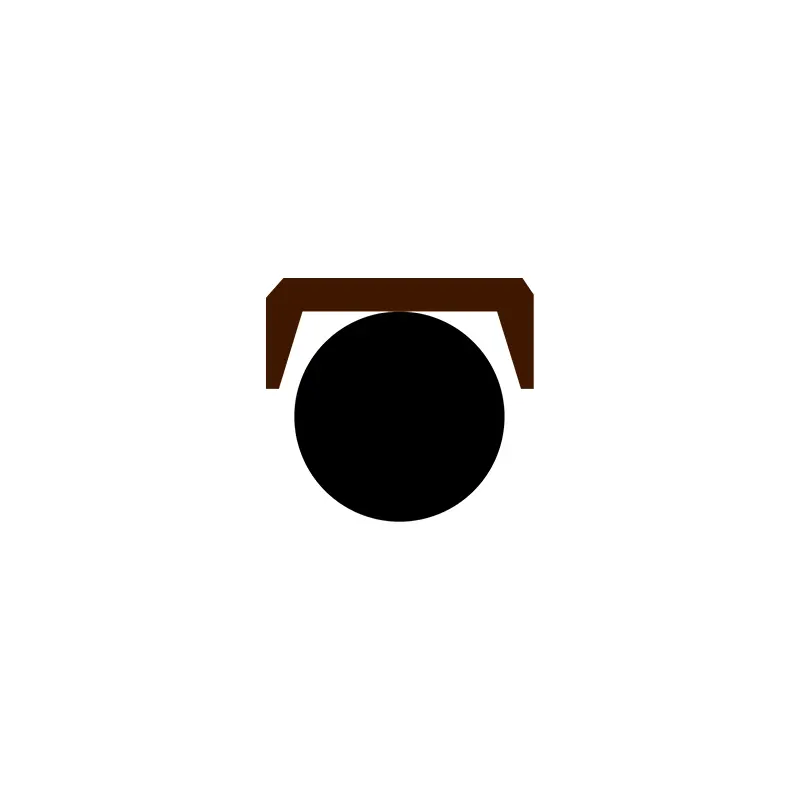

Högtrycktätningar för kolvhål är utmärkta, bestående av PTFE eller speciellt kompositmaterial specialformade tätningsringar och höga elastiska O-formade gummiringar. Enligt de matchande O-ringarna är de uppdelade i RC58-RC64-serien (anpassad till GB1235), som speciellt används för hydraulisk återgående rörelse envägsförsegling.

PTFE -material har stark kemisk stabilitet, syra och alkali -korrosionsbeständighet och anpassar sig till komplexa kemiska miljöer. Tätningsringen och gummiringen arbetar tillsammans för att uppnå utmärkt tätningseffekt.

I marinteknik kan högtryckssälar för kolvhål ge nyckelskydd för det hydrauliska systemet för djuphavsdetektorer. Djuphavsens vattentrycket är högt och havsvattnet är mycket frätande. Den materiella fördelen är en av förutsättningarna för produkten för att ge högtrycksmotstånd och korrosionsmotstånd.

I tunga maskiner som tillverkas, gynnar stora kranhydrauliska teleskoparmar mycket. Byggplatsen är komplex, de teleskopiska armarna rör sig ofta och trycket varierar. PTFE-material är slitstöd, i kombination med en tunn läppkonstruktion, realtidskompensation för slitage, tät tätning och minskade felrisker.

Inom området för nya energifordon är högtryckssälar för kolvhål också kritiska. I EPS -hydrauliska komponenter är materialet stabilt och kan exakt täta inför hydraulisk oljeerosion och temperaturförändringar; I bromssystemet, för högtryckspåverkan och bromsvätskorrosion, förhindrar den speciella strukturen och den optimerade tjockleken tätningsring strikt läckage och säkerställer säkerheten.

Högtryckssälarna för kolvhål som vi producerar har vissa modeller med tunn läppdesign med god kompensation och utmärkt tätning. De är väl optimerade för vattentryck och medier med låg viskositet. Den speciella strukturen är resistent mot högt tryck och har utmärkt materialkvalitet. Det är det bästa valet för att öppna effektiv tätning.

Produktfunktioner:

1. Låg friktion, liten startmotstånd, slät rörelse, lika dynamisk och statisk friktion, ingen krypande;

2. Lång livslängd, kan användas för oljefria smörjtätningar;

3. Kan användas för tätning av högt tryck, ultralat tryck, vatten och andra medier med låg viskositet;

4. Kan användas för tätning av vatten och andra medier med låg viskositet

Urval

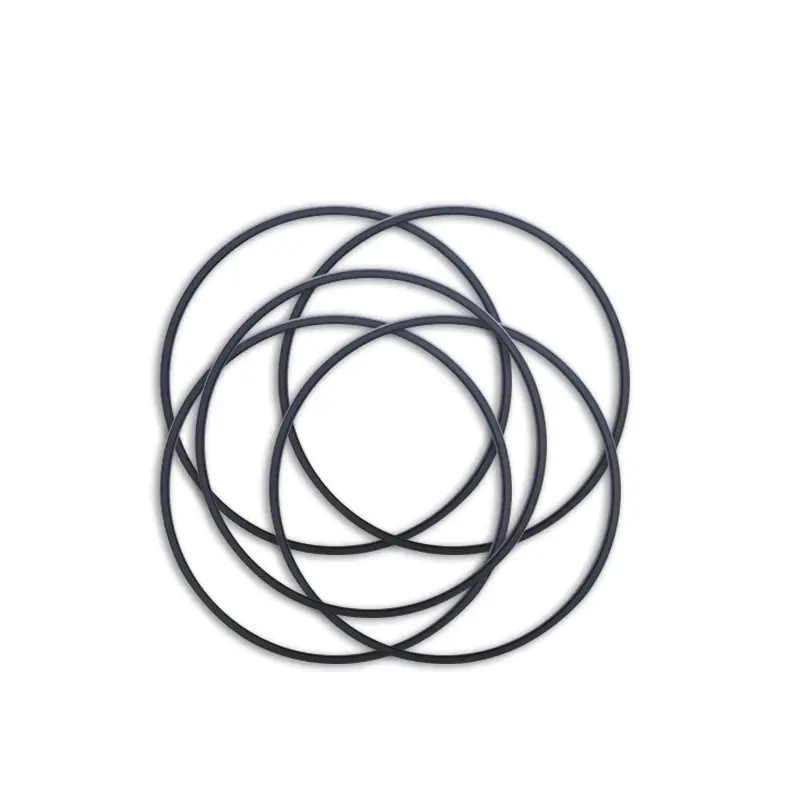

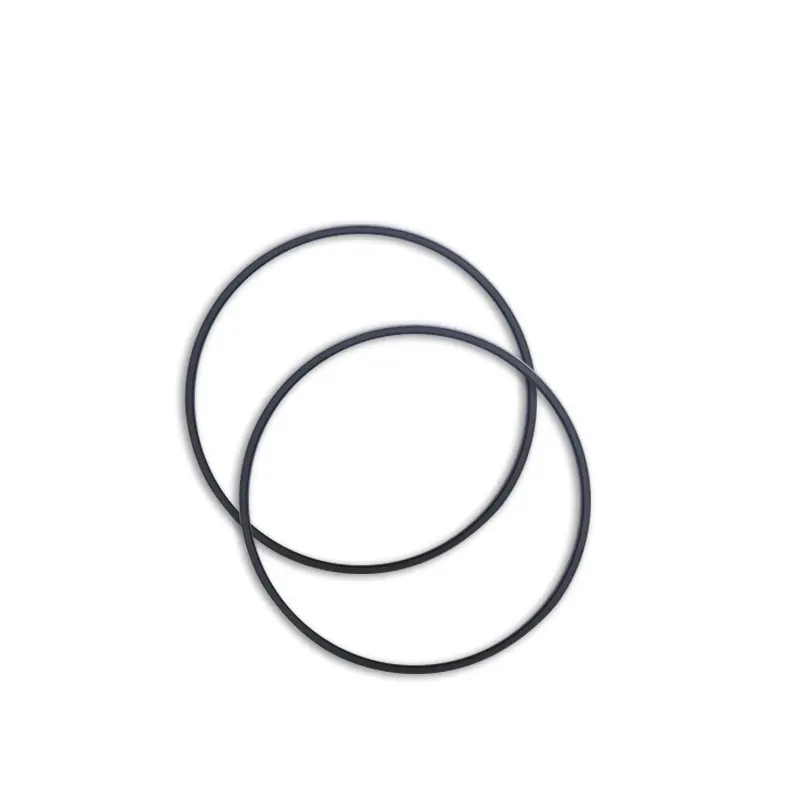

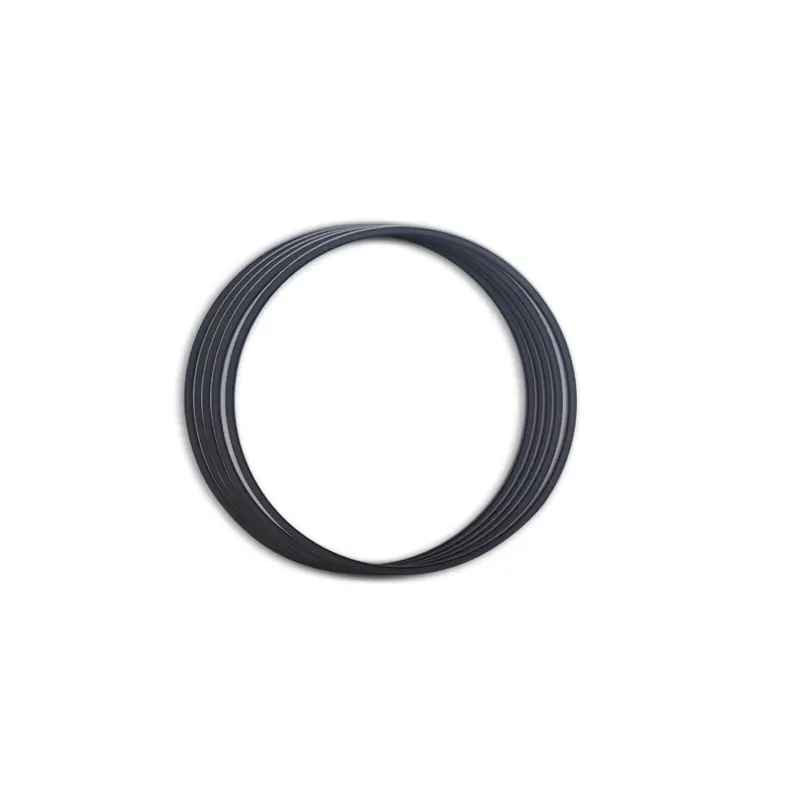

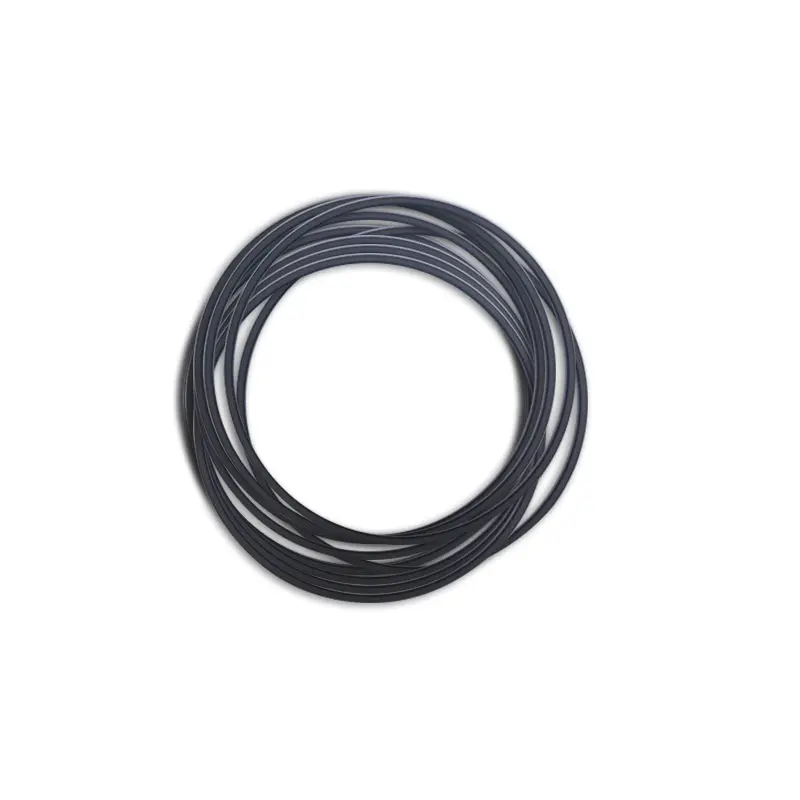

1. Materialen för O-ringarna är: R01 nitrilgummi (NBR), R02 fluororubber (FKM), etc.

2. Tätningsringsmaterial: Standardmaterial PTFE3, andra valfria material PTFE1, PTFE2, PTFE4, sammansatta termoplastiska material.

Tillämpliga arbetsförhållanden med högtryckssälar för kolvhål (gränsvärden ska inte visas samtidigt)
Profil	Modell	Tryck (MPA)	Temperatur (℃)	Hastighet (m/s)	Media
	RC51/RC52	≤70	-35 ~+100 (matchande O-ring NBR)	≤6	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), gas, etc.
			-20 ~+180 (matchande O-ring FKM)
	RC53/RC54	≤100	-35 ~+100 (matchande O-ring NBR)	≤6	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), gas, etc.
			-20 ~+180 (matchande O-ring FKM)
	Rc55	≤200	-35 ~+100 (matchande O-ring NBR)	≤6	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc.
			-20 ~+180 (matchande O-ring FKM)
	RC56/RC57	≤100	35 ~+100 (matchande O-ring NBR)	≤6	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), gas, etc.
			-20 ~+180 (matchande O-ring FKM)
	RC58/RC59	≤200	-35 ~+100 (matchande O-ring NBR)	≤6	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc.
			-20 ~+200 (matchande O-ring FKM)
	Rc60	≤260	-35 ~+100 (matchande O-ring NBR)	≤6	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc.
			-20 ~+200 (matchande O-ring FKM)
	Rc61	≤60	-35 ~+100 (matchande O-ring NBR)	≤6	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc.
			-20 ~+200 (matchande O-ring FKM)
	RC61-B	≤60	-35 ~+100 (matchande O-ring NBR)	≤6	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc.
			-20 ~+200 (matchande O-ring FKM)
	Rc62	≤60	-35 ~+100 (matchande O-ring NBR)	≤6	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc.
			-20 ~+200 (matchande O-ring FKM)
	RC63/SPGC	≤20	-35 ~+100 (matchande O-ring NBR)	≤6	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), gas, etc.
			-20 ~+180 (matchande O-ring FKM)
	Rc64	≤20	-35 ~+100 (matchande O-ring NBR)	≤6	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), gas, etc.
			-20 ~+180 (matchande O-ring FKM)
	OK	≤50	-35 ~+110 (matchande O-ring NBR)	≤1	Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), etc.

Beställningsexempel:

Beställningsmodell RC51-80x70x7.6-pfe3-r01

Modellcylinderdiameter x Groove diameter x Groove bredd PTFE3-modifierad PTFE-materialkod R01 O-ring materialkod

Ordermodell RC53-80X69.6X9.8-PTFE3 -R01

Modellcylinderdiameter x Groove diameter x Groove bredd PTFE3-modifierad PTFE-materialkod R01- O-ring materialkod

Beställningsmodell RC55-80x69.4x10.6-PTFE3-R01

Modellcylinderdiameter x Groove diameter x Groove bredd PTFE3-modifierad PTFE-materialkod R01- O-ring materialkod

Beställningsmodell RC56-80X70X9.2-PTFE3 -R01

Modellcylinderdiameter x Groove diameter x Groove bredd PTFE3-modifierad PTFE-materialkod R01- O-ring materialkod

Beställningsmodell OK-80X59X8 Cylinderdiameter x Groove diameter x Groove bredd

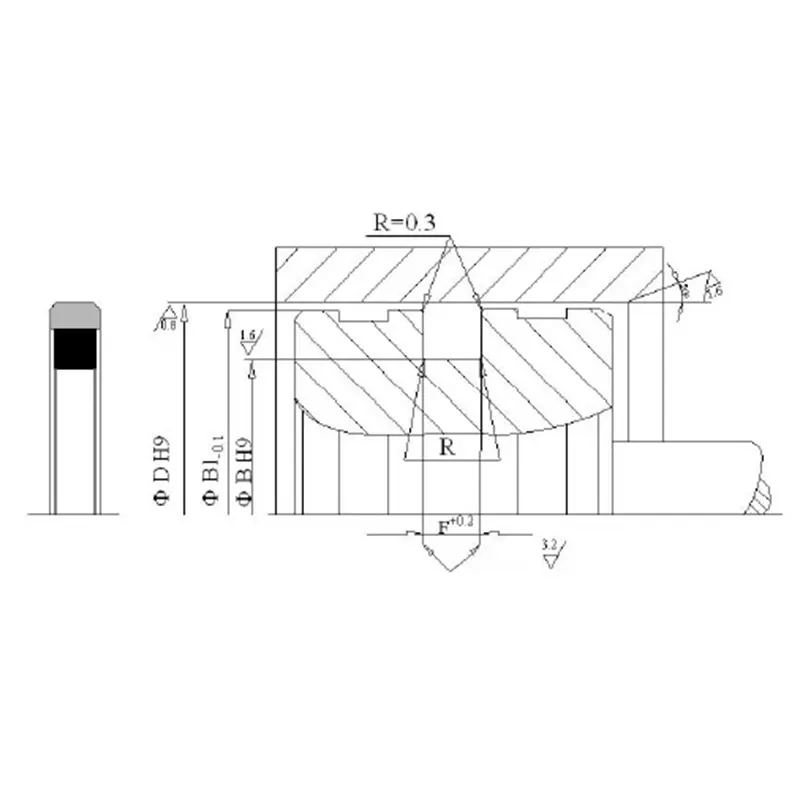

Specifikationer

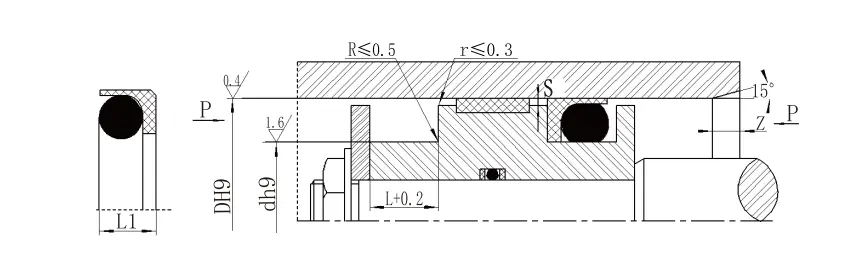

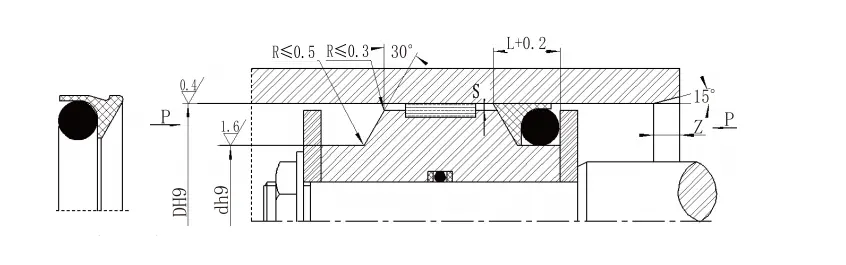

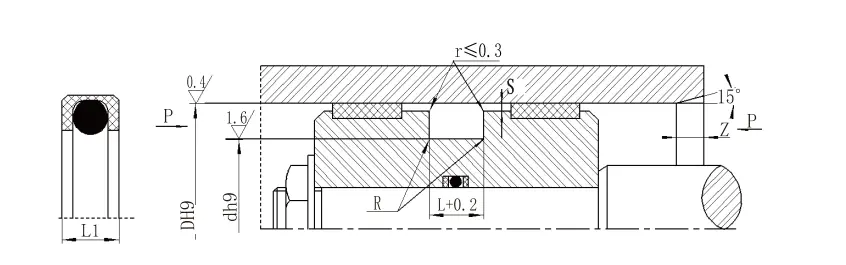

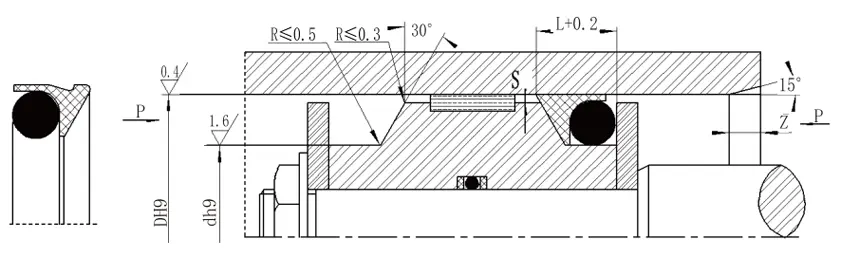

RC51 -specifikationsparametertabell (eventuella specifikationer inom parameterområdet är tillgängliga)

Standardtyp DH9 Rc51	Lätt belastning Dh9 RC51-Q	Tung belastning Dh9 Rc51-z	Spårdiameter D H9	Spårbredd L⁺⁰^.²	Tätningshöjd L1	Radial clearance s_max		Avfasning Z_min	O-ringtråddiameter d₀
Standardtyp DH9 Rc51	Lätt belastning Dh9 RC51-Q	Tung belastning Dh9 Rc51-z	Spårdiameter D H9	Spårbredd L⁺⁰^.²	Tätningshöjd L1	<20mpa	<40mpa	Avfasning Z_min	O-ringtråddiameter d₀
8 ~ 12	12.9 ~ 23.9	-	D-3.5	3.2	2.8	0.2	0.15	3	1.8
12.9 ~ 23.9	24 ~ 49.9	-	D-5.3	4.2	3.8	0.25	0.15	4	2.65
24 ~ 49.9	50 ~ 121,9	12.9 ~ 23.9	D-6.8	5.2	4.7	0.25	0.2	5	3.55
50 ~ 121,9	122 ~ 690.9	24 ~ 49.9	D-10.0	7.6	7	0.3	0.2	7	5.30
122 ~ 690.9	691 ~ 999	50 ~ 121,9	D-13,0	9.6	8.8	0.35	0.25	10	7.00
691 ~ 999	1000 ~ 1599	122 ~ 690.9	D-15.9	11.6	10.5	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	691 ~ 999	D-17.8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-21.2	17.8	16.3	0.7	0.6	20	12.0
Obs: 1. Det är lättare att installera i stängda spår> 30mm med Light Load -serien.
2. Vänligen kontakta vårt företag för stängd spårinstallation.
3. För tryck> 40MPa använder tätningsområdet H8/F8 -passningstolerans.

RC52 (matchande O-Ring GB1235) specifikationer (eventuella specifikationer inom parameterområdet är tillgängliga)
Bländare D H9	Spårdiameter D H9	Spårbredd L^+0.2	Tätningshöjd L1	Radiell godkännande S_max	Avfasning Z_min	O-ringtråddiameter d₀
12 ~ 55	D-6.8	5.2	4.7	0.3	5	3.5
56 ~ 169	D-10.8	8.2	7.5	0.4	7	5.7
170 ~ 1500	D-15.9	11.6	10.5	0.4	12	8.6
Beställningsexempel RC52—80x69.2x8.2-pfe3-r01
Modellcylinderdiameter x Groove Diameter x Groove Bredd PTFE3- Modifierad PTFE-materialkod R01- O-ring Materialkod

RC53 -specifikationer (eventuella specifikationer inom parameterområdet är tillgängliga)
Bländare D H9	Spårdiameter D H9	Spårbredd L^+0.2	Radiell clearance smax		Avfasning Z_min	O-ringtråddiameter d_O
Bländare D H9	Spårdiameter D H9	Spårbredd L^+0.2	<40mpa	<60mpa	Avfasning Z_min	O-ringtråddiameter d_O
13 ~ 24	D-5.4	5.2	0.25	0.15	4	2.65
25 ~ 49	D-7.2	6.6	0.25	0.2	5	3.55
50 ~ 121	D-10.4	9.8	0.3	0.2	7	5.30
122 ~ 1500	D-13,6	12.8	0.35	0.25	10	7.00
RC54-specifikationer (matchande O-ring GB1235) (eventuella specifikationer inom parameterområdet är tillgängliga)
Bländare D H9	Spårdiameter D H9	Spårbredd L^+0.2	Radiell clearance smax		Avfasning Z_min	O-ringtråddiameter d_O
Bländare D H9	Spårdiameter D H9	Spårbredd L^+0.2	<40mpa	<60mpa	Avfasning Z_min	O-ringtråddiameter d_O
12 ~ 49	D-7.0	6.6	0.25	0.2	5	3.5
50 ~ 169	D-11.0	10.5	0.3	0.2	7	5.7
170 ~ 1500	D-16.6	15.5	0.5	0.3	12	8.6
Obs: För tryck> 60MPa använder tätningsrotområdet H8/F8-passningstolerans och den ultrahöga trycktätningen SMAX <0,05.

RC55 -specifikationer (eventuella specifikationer inom parameterområdet är tillgängliga)

Bländare D H9	Spårdiameter D H9	Spårbredd L^+0.2	Radiell clearance smax		Avfasning Z_min	O-ringtråddiameter d_O
Bländare D H9	Spårdiameter D H9	Spårbredd L^+0.2	<40mpa	<60mpa	Avfasning Z_min	O-ringtråddiameter d_O
12 ~ 49	D-7.2	8.6	0.25	0.2	5	3.55
50 ~ 121	D-10.6	10.6	0.3	0.2	7	5.3
122 ~ 1500	D-14	13.8	0.5	0.3	8	7
Obs: För tryck> 60MPa använder tätningsrotområdet H8/F8-passningstolerans och den ultrahöga trycktätningen SMAX <0,05.

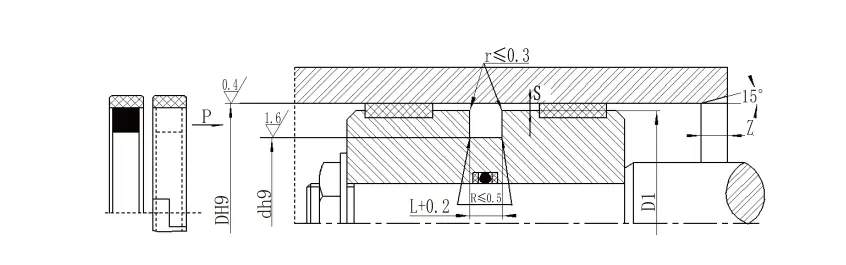

RC56 -specifikationer (eventuella specifikationer inom parameterområdet är tillgängliga)
Standardtyp DH9 Rc56	Lätt belastning Dh9 RC56-Q	Tung belastning Dh9 Rc56-z	Spårdiameter D H9	Spårbredd L^+0.2	Tätningshöjd L1	Rundade hörn Rmax	Radial clearance s_max		Avfasning Z_min	O-ring tråddiameter D_O
Standardtyp DH9 Rc56	Lätt belastning Dh9 RC56-Q	Tung belastning Dh9 Rc56-z	Spårdiameter D H9	Spårbredd L^+0.2	Tätningshöjd L1	Rundade hörn Rmax	<20mpa	<40mpa	Avfasning Z_min	O-ring tråddiameter D_O
8 ~ 12.9	13 ~ 23.9	-	D-3.8	4	3.6	0.3	0.2	0.15	3	1.8
13 ~ 23.9	24 ~ 49.9	8 ~ 12.9	D-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24 ~ 49.9	50 ~ 121,9	13 ~ 23.9	D-6.8	6.2	5.6	0.4	0.3	0.2	5	3.55
50 ~ 121,9	122 ~ 629	24 ~ 49.9	D-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122 ~ 629	630 ~ 999	50 ~ 121,9	D-13,0	12.3	10.6	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	122 ~ 629	D-16	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D-18.5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-22	19	17	1.0	0.7	0.6	20	12.0
Obs: 1. För tryck> 60MPa använder tätningsrotområdet H8/F8 matchande tolerans och den ultrahöga trycktätningen SMAX <0,05. 2. För cylinderdiametrar> 30 mm kan den installeras i stängda spår. Vänligen kontakta vårt företag.

RC57-specifikationer (matchande O-ring GB1235) (eventuella specifikationer inom parameterområdet är tillgängliga)
Bländare D H9	Spårdiameter D H9	Spårbredd L^+0.2	Tätningshöjd L1	Runda hörn Rmax	Radial clearance s_max		Avfasning Z_min	O-ringtråddiameter d_O
Bländare D H9	Spårdiameter D H9	Spårbredd L^+0.2	Tätningshöjd L1	Runda hörn Rmax	<20mpa	<40mpa	Avfasning Z_min	O-ringtråddiameter d_O
8 ~ 27	D-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28 ~ 55	D-6.8	6.2	5.6	0.4	0.25	0.2	5	3.5
56 ~ 169	D-10.8	9.8	8.9	0.5	0.3	0.2	8	5.7
170 ~ 1500	D-16.0	13.6	12	0.7	0.5	0.3	12	8.6
Beställningsexempel RC57—80X69.2X9.8-PTFE3-R01
Modellcylinderdiameter x Groove diameter x Groove bredd PTFE3, R01 Materialkod

High Pressure Seals For Piston Holes
