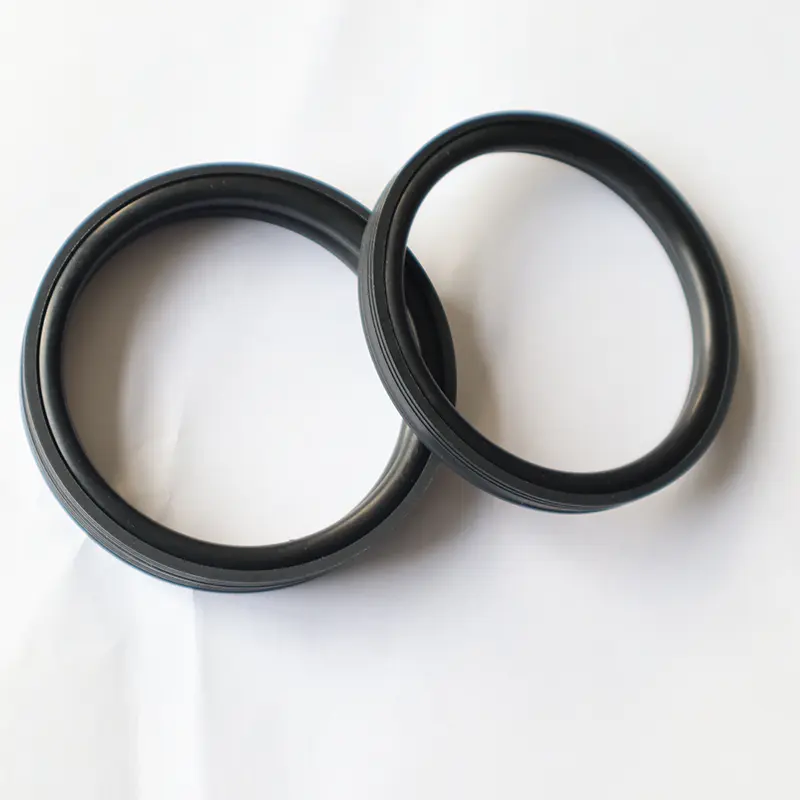

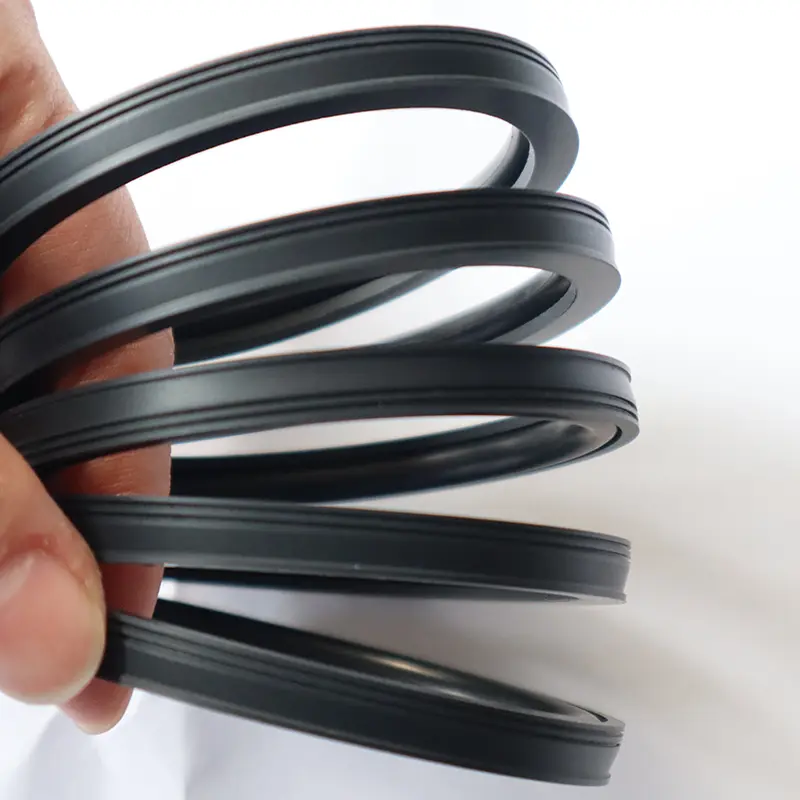

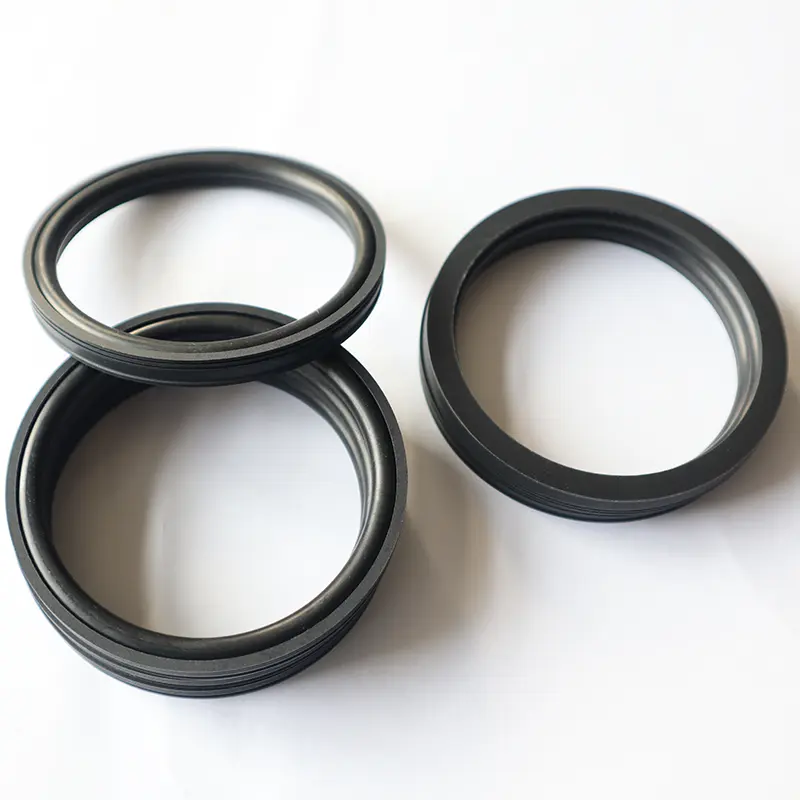

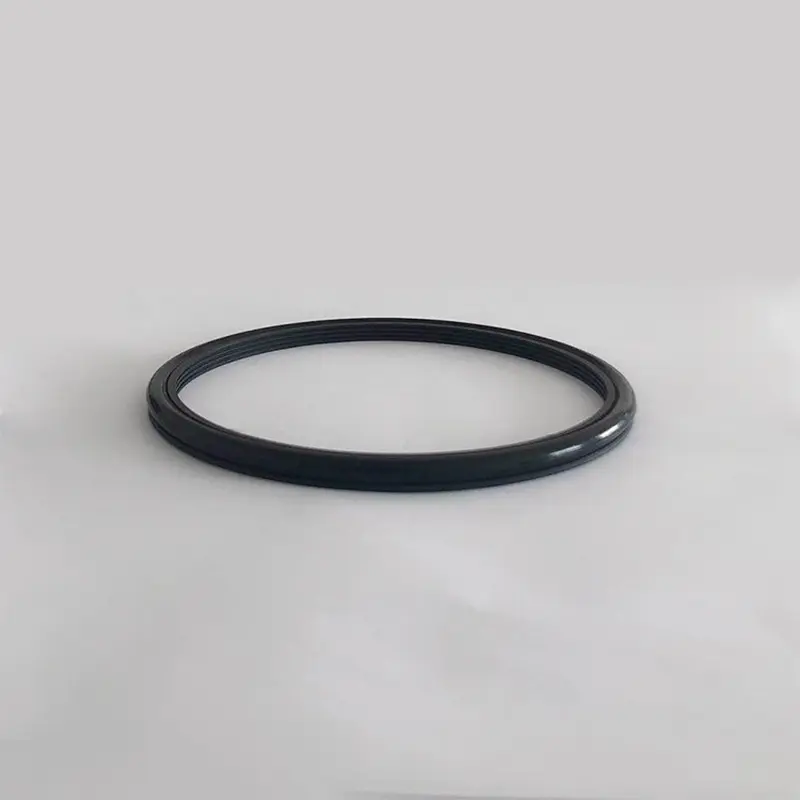

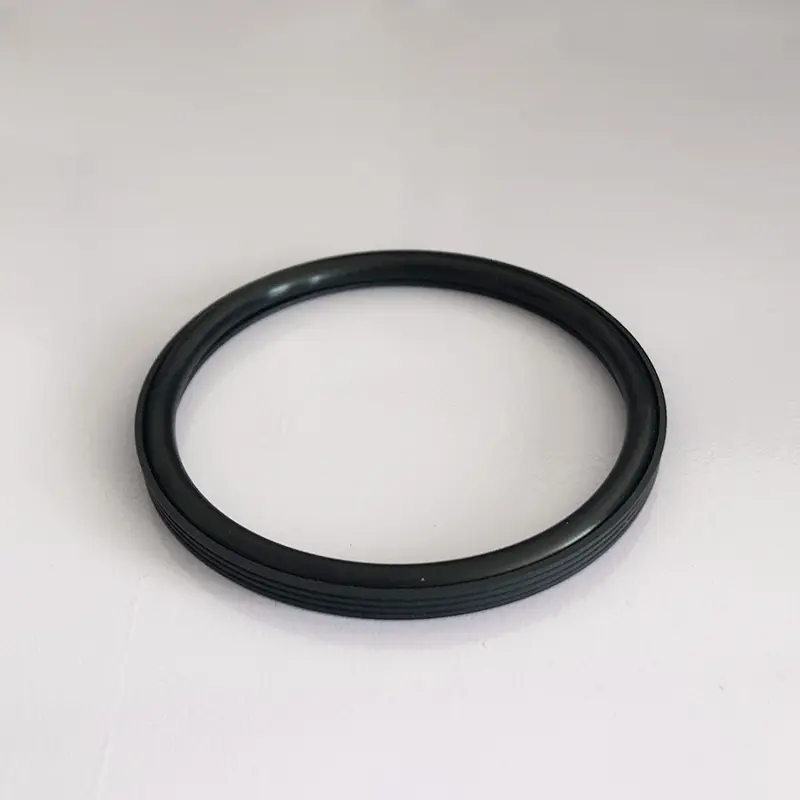

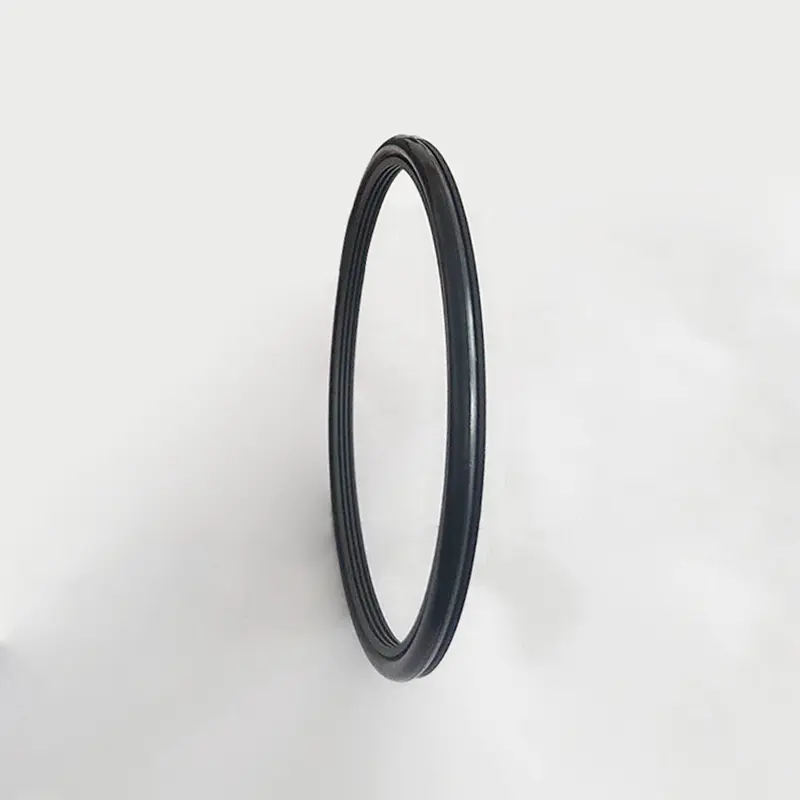

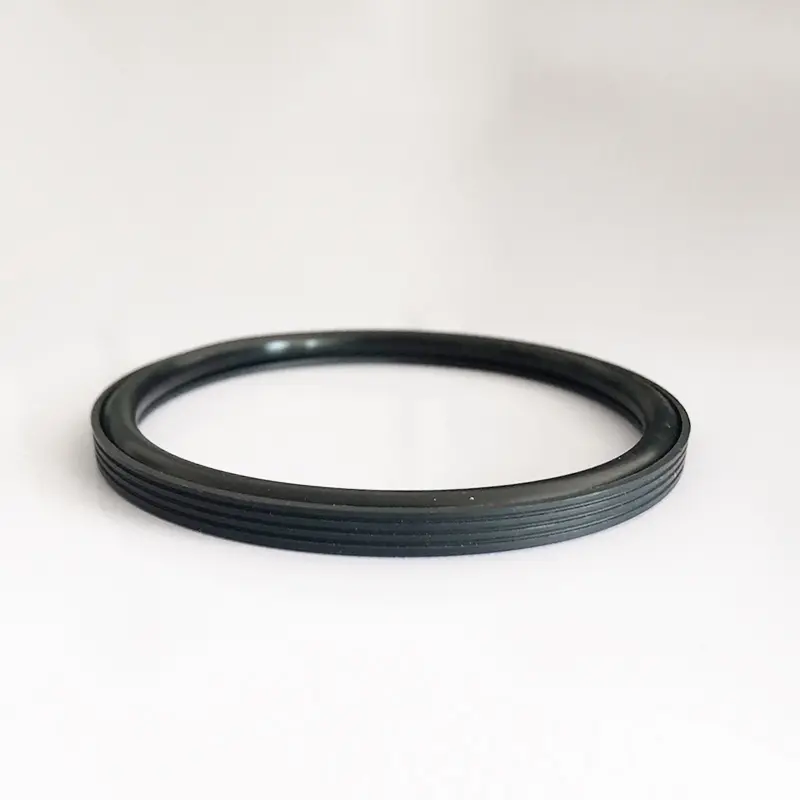

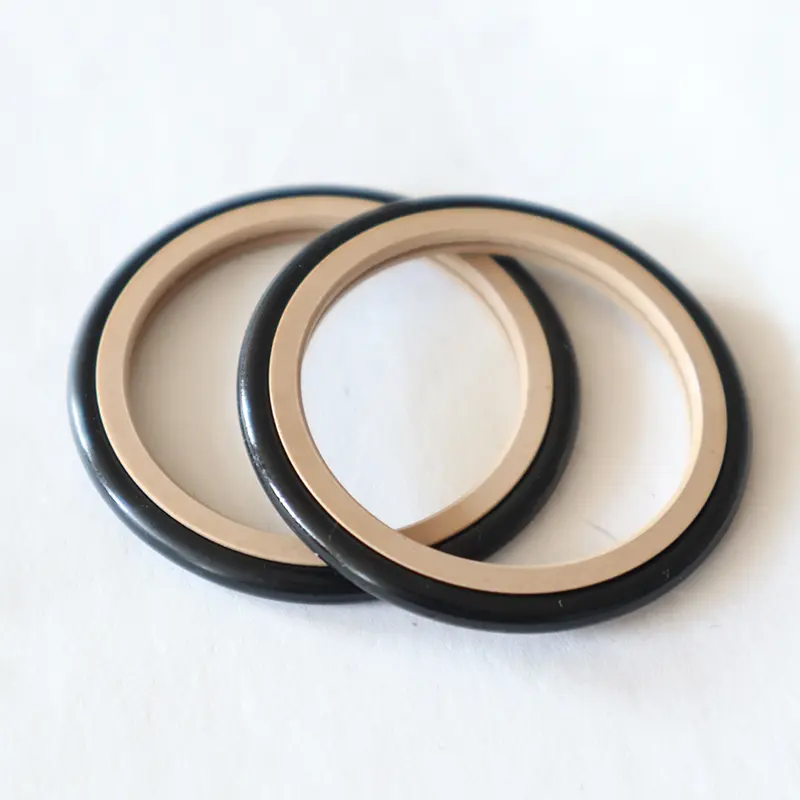

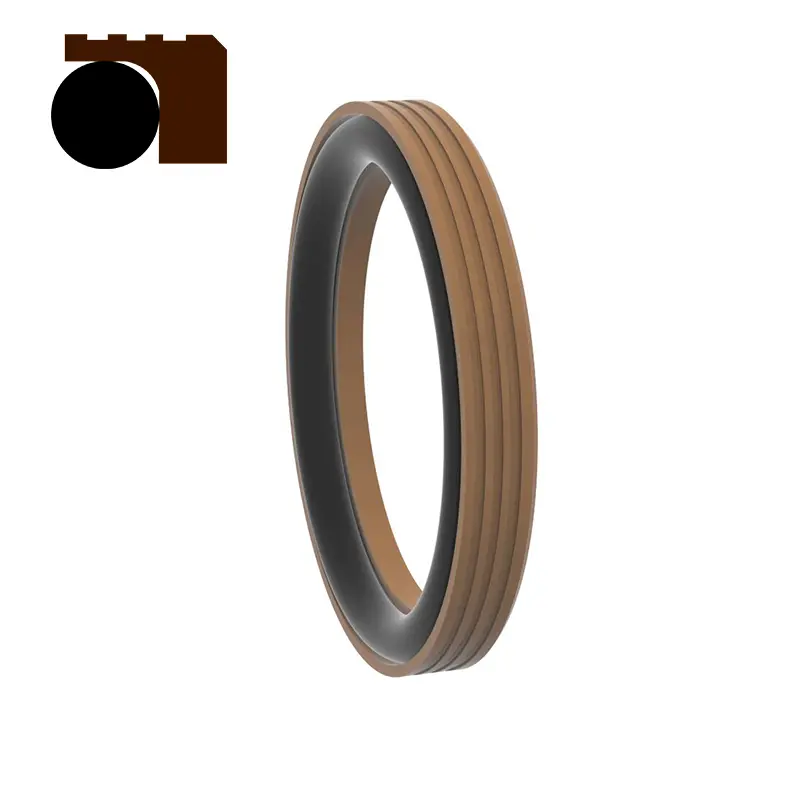

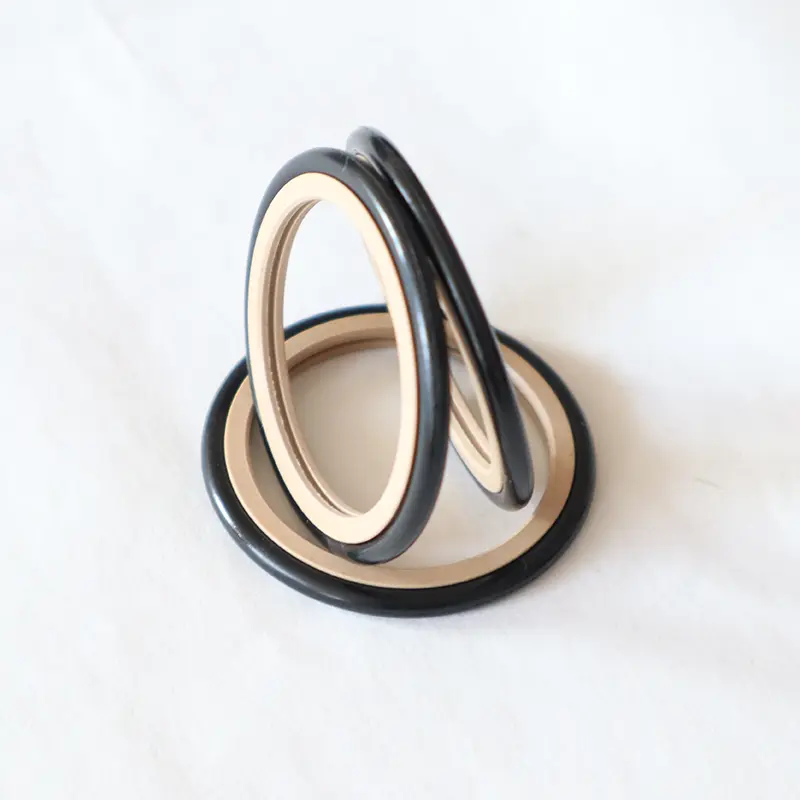

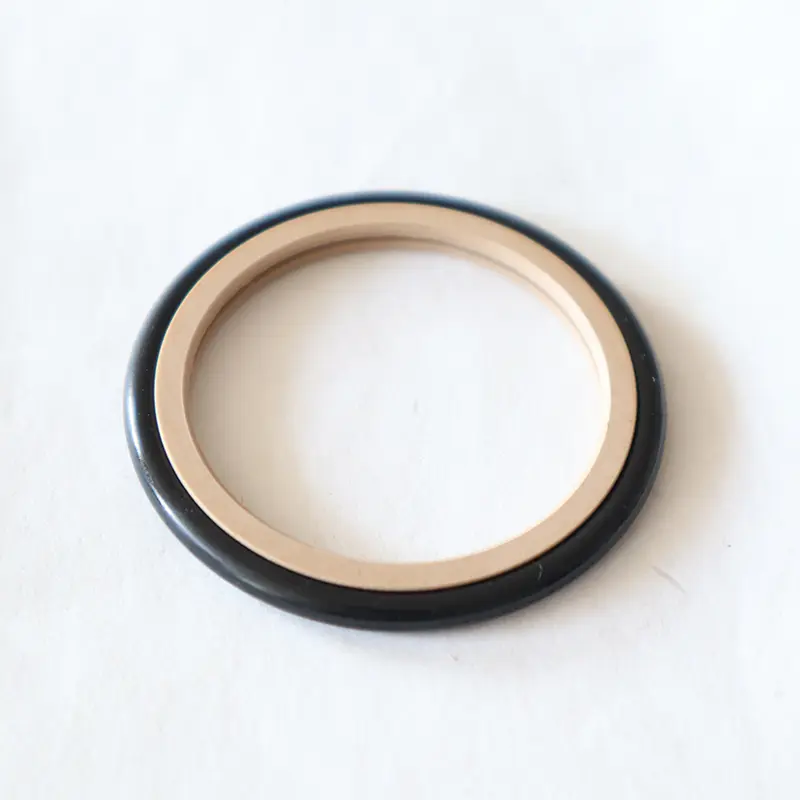

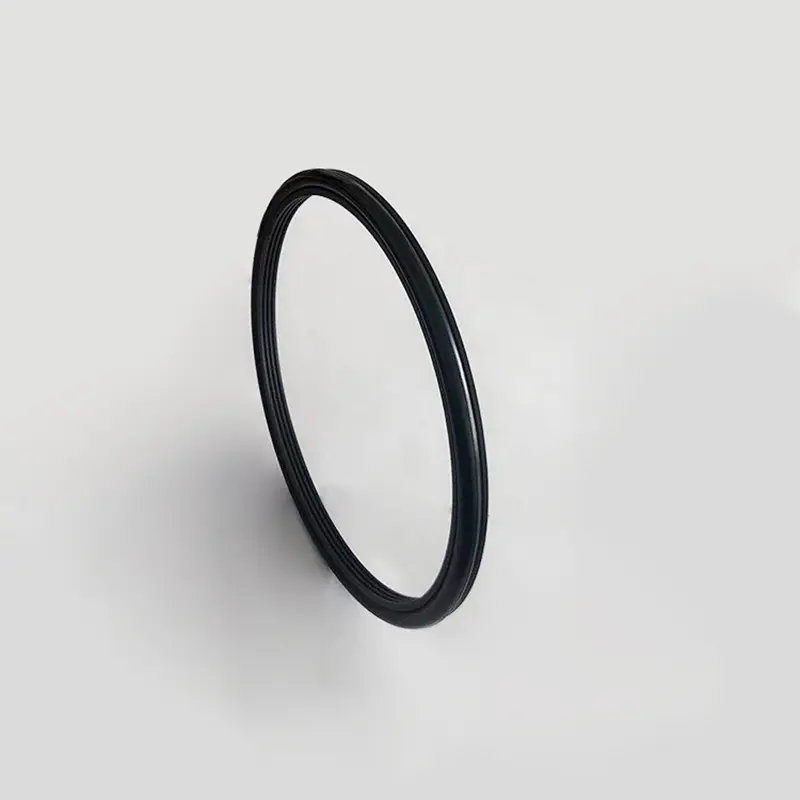

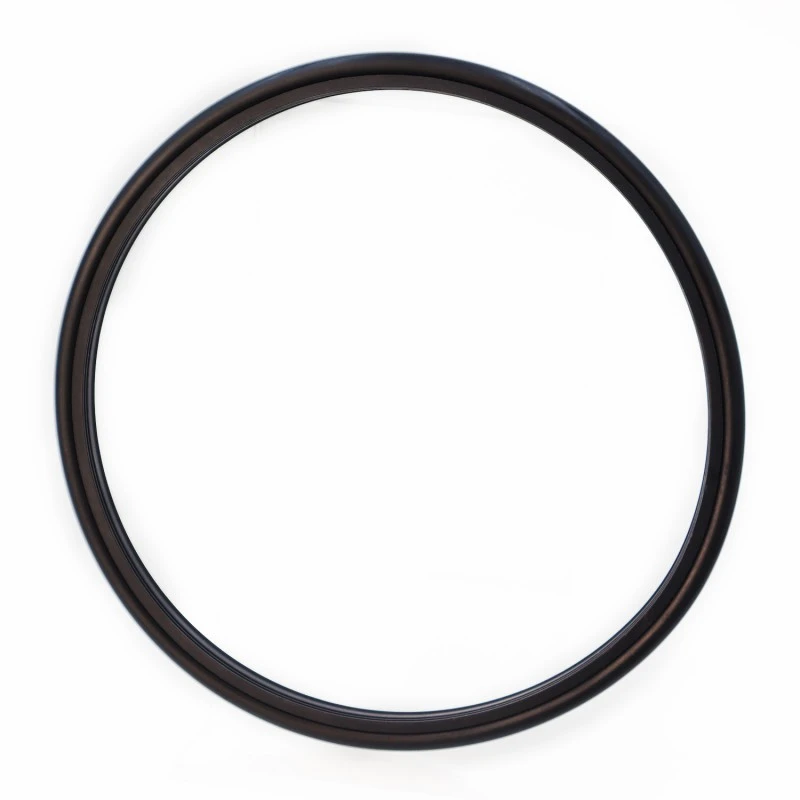

RC2061 och RC2062 högtryckssälar för cementuppslamning som lanseras av Ruichen-tätningar är utformade för att hantera komplexa och hårda cementuppslamningsförhållanden.

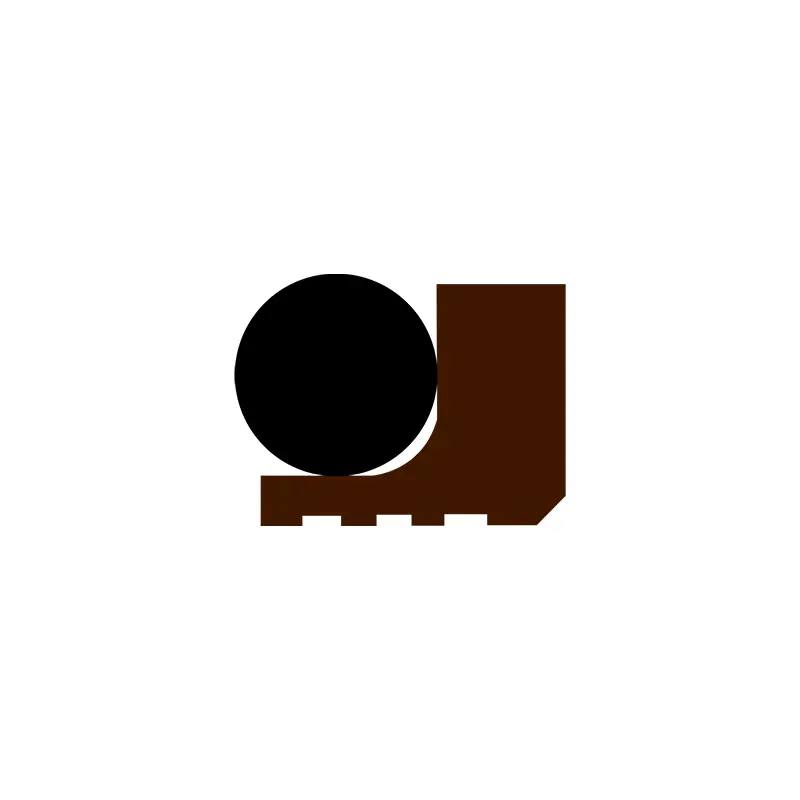

Dessa två produkter har samma struktur, som båda består av noggrant utformade högfunktionstekniska plasttätade tätningsringar och O-ringar för att uppnå envägsförsegling av hydraulisk återgående och roterande rörelse. De har ett brett utbud av applikationer och kan spela en viktig roll i utrustning som kolvpumpar, lerapumpar, skruvborr, borriggar, oljeprospekteringsutrustning och betongblandningsanläggningar.
När det gäller prestanda kan våra högtryckssälar för cementuppslamning visa många fördelar. De långa livsegenskaperna minskar behovet av ofta utbyte av tätningsdelar och minskar utrustningens underhållskostnader; Låg friktionsprestanda säkerställer smidig drift av utrustning och minskar energiförlusten; God tätning förhindrar effektivt cementuppslamningsläckage och säkerställer stabil drift av utrustning; Small strukturutrymme är bekvämt för installation och layout i begränsade utrymmen för olika utrustning; Enkel installation, användning och underhåll förbättrar effektiviteten i utrustningsanvändningen ytterligare.
För maligna medier som cementuppslamning kan produkten förbättra tätningseffekten genom special tätningsläpp och tjockleksoptimering. När vi används för att täta uppslamningsmedia, för att ytterligare förbättra tätningsprestanda och komponentliv, rekommenderar vi fettsmörjning mellan två (eller fler) tätningar. Dessa två högtryckssälar för cementuppslamning ger en pålitlig och effektiv lösning på högtryckscementuppslamningsproblemet.
Produktfunktioner och applikationer:
Beställningsexempel:

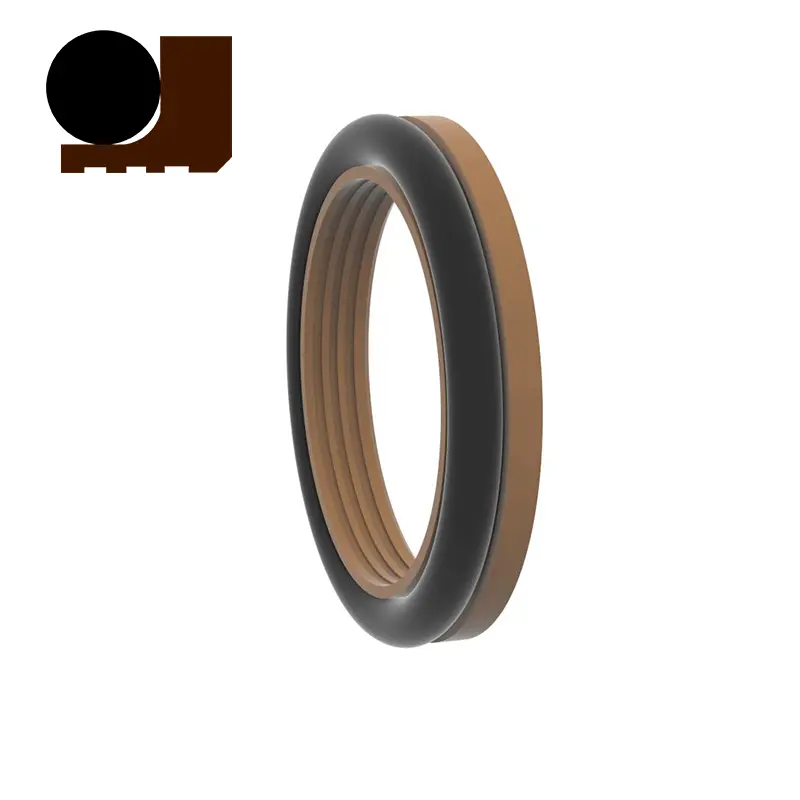

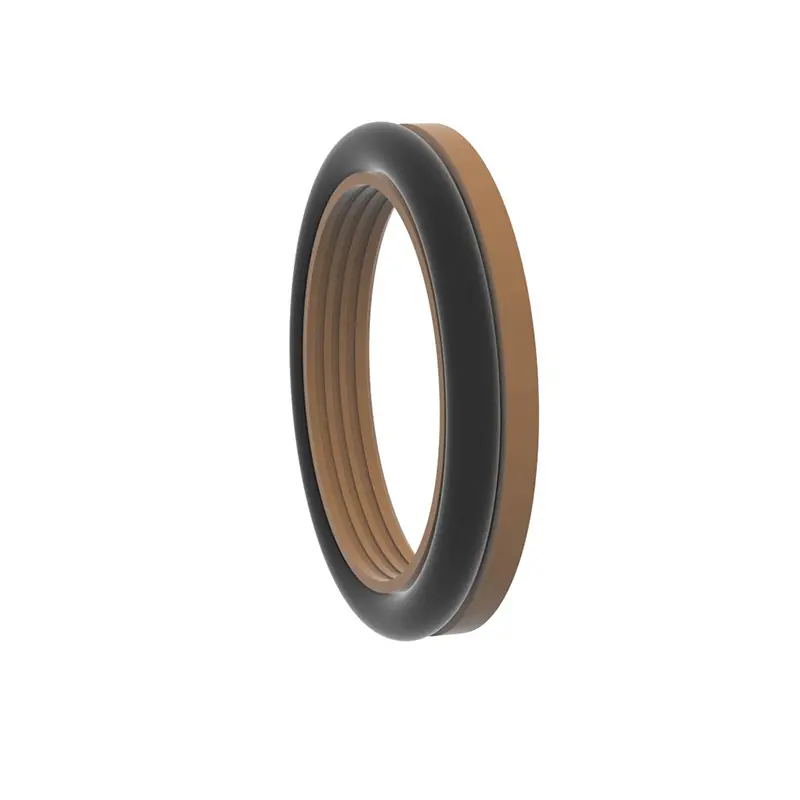

Beställningsmodell RC2061-80x91.7x7.6-PTFE4-R01 Modellaxlar Diameter X Groove Diameter X Groove Bredd-materialkod

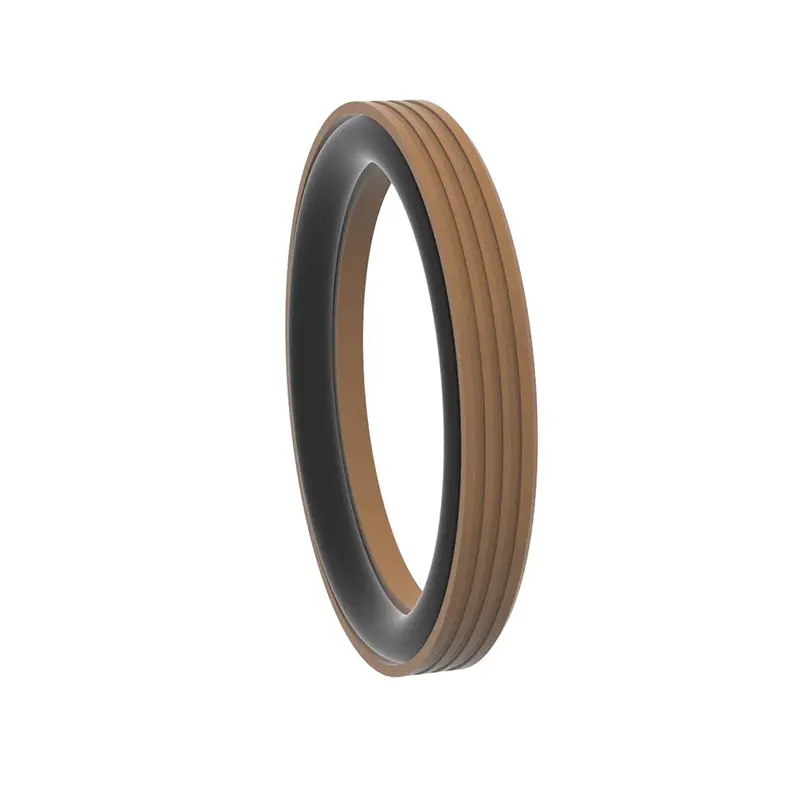

Beställningsmodell RC2062-80x68.3x7.6-PTFE4-R01
Modellcylinderdiameter x Groove diameter x Groove breddmaterialkod

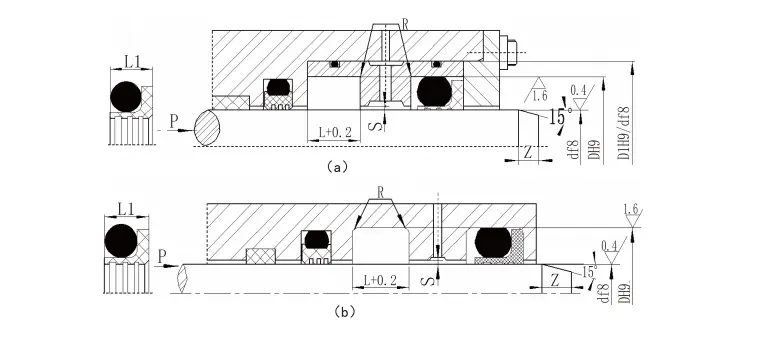

Specifikationer:
| Axeldiameterområde
Standardtyp d f8 RC2061 |
Axeldiameterområde
Stor belastning d f8 RC2061-Z |
Spårdiameter D H9 |
Spårbredd L+0.2 |
Tätningsbreddl1 | Runda hörn Rmax |
Radiell clearance smax | Avfasning Zmin |
O-ringtråddiameter | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15,9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Obs: 1. För axeldiameter ≤30 mm rekommenderas öppen spår. | ||||||||||
| 2. För roterande tätning rekommenderas ythårdheten hos rotationsaxeln för att vara HRC ≥58. 3. För tryck större än 30MPa rekommenderas H8/F8 för extruderingsgap. | ||||||||||

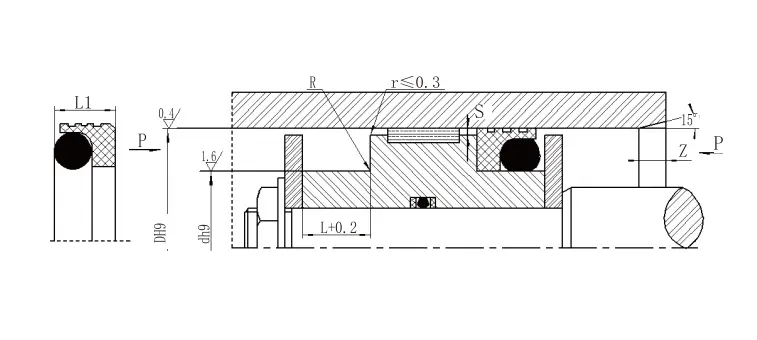

| Bländare
Standard D H9 RC2062 |
Bländare
Stor belastning D H9 RC2062-Z |
Spårdiameter D H9 |
Spårbredd L+0.2 |
Tätningsbreddl1 | Rundade hörn Rmax |
Radiell clearance smax | Avfasning Zmin |
O-ringtråddiameter | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-119.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Obs: 1. För cylinderdiametrar ≤ 30 mm rekommenderas öppna spår. | ||||||||||
| 2. För tryck större än 30 MPa rekommenderas H8/F8 för extrudering. | ||||||||||
| Högtryckssälar för cementuppslamning Arbetsförhållanden | ||||||
| Profil | Modell | Tryck MPA |
Temperatur (℃) | Hastighet (m/s) |
Media | |
| Fram- | Rotationsrörelse | |||||
 |
RC2061 | ≤100 | -35 ~+100 (matchande O-ring NBR) | ≤6 | ≤2 | Vatten, lera, råolja, hydraulolja, emulsion, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (matchande O-ring NBR) | ≤6 | ≤2 | Vatten, lera, råolja, hydraulolja, emulsion, etc. |
| -20 ~+200 (matchande O-ring FKM) | ||||||
