Högtrycksförseglingsguide element

Vårt högtrycksförseglingsguide element har en rik variation av typer.

Supportring är en viktig grundkomponent i hydraulisk cylinder. Ruichen Seal har framgångsrikt utvecklat tygförstärkt fenolstödring (bälte) för att följa utvecklingen av internationell skjutring kombinerad tätning och mjuk stödstruktur. Efter flera års övning överstiger kvaliteten den för liknande utländska produkter och har tagits väl emot av användare. Prestandatabellen kan användas för referens.

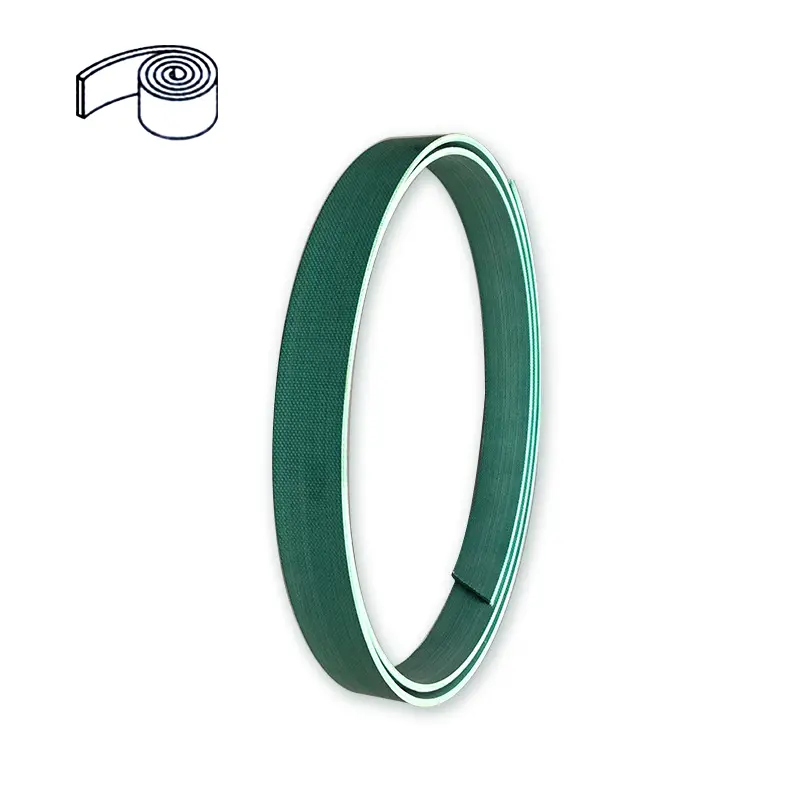

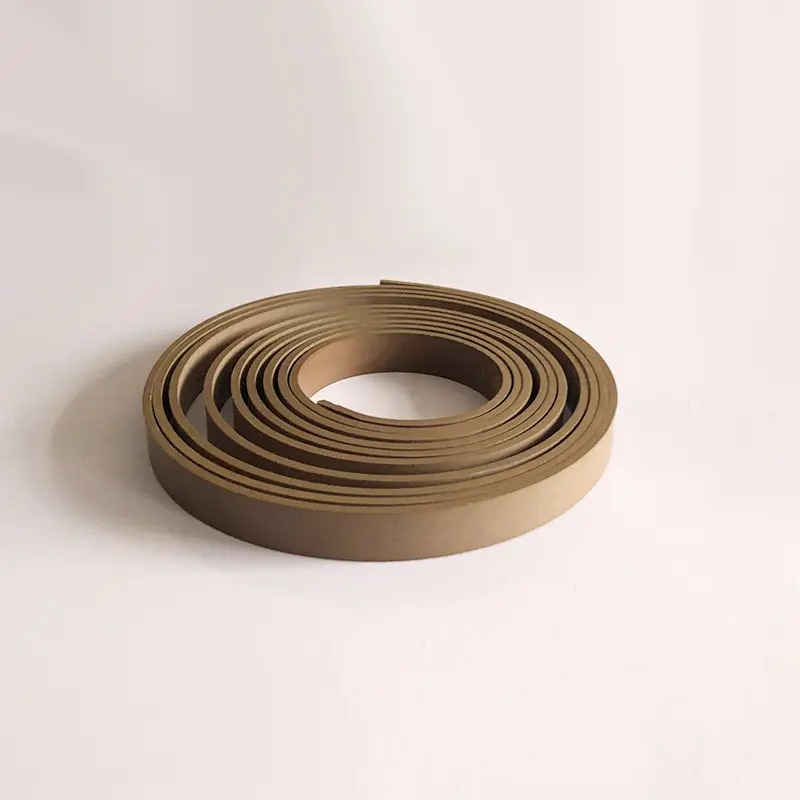

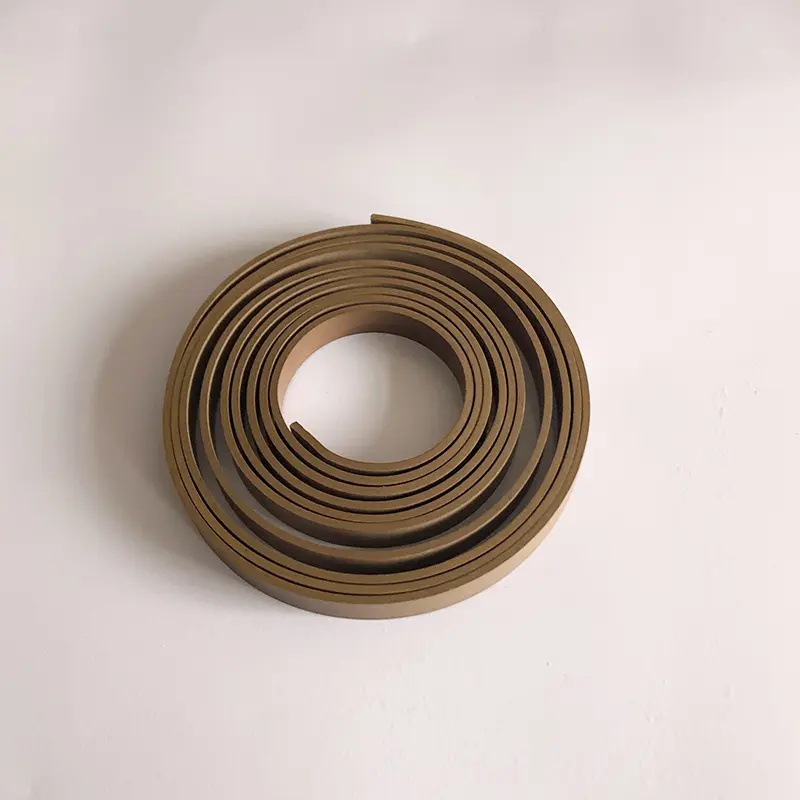

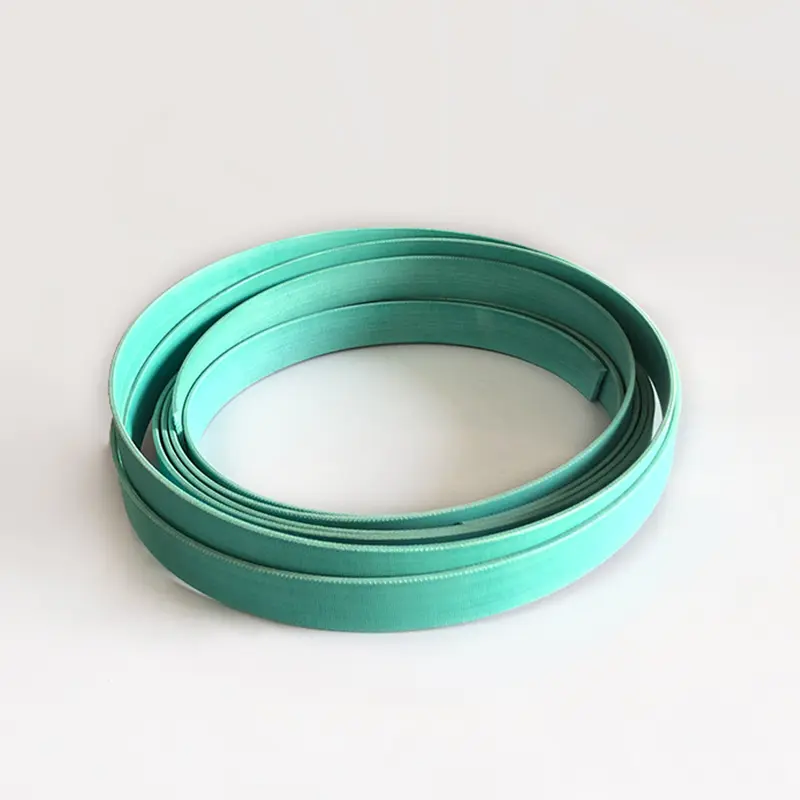

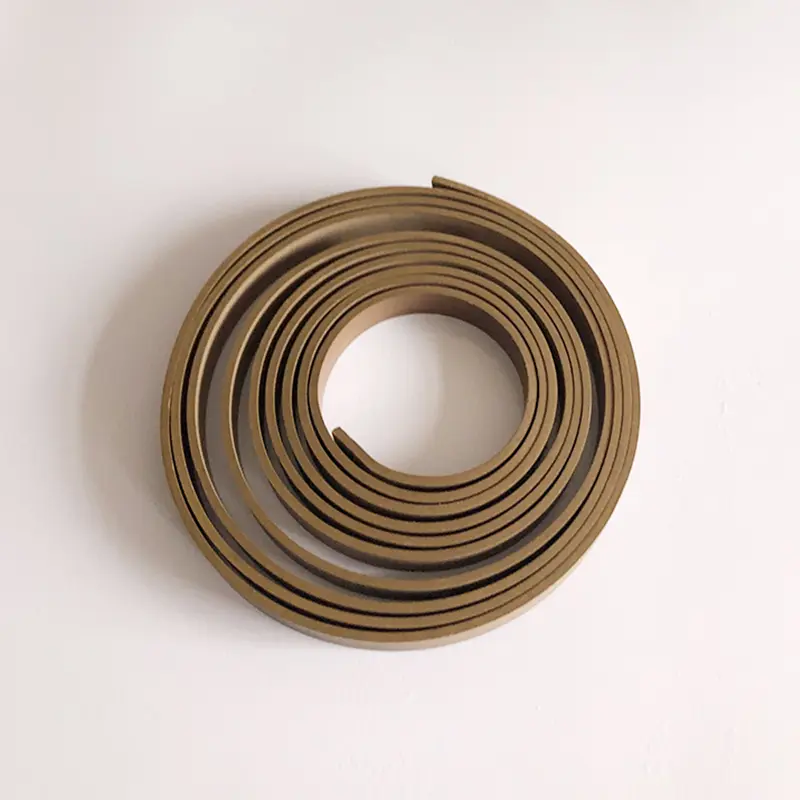

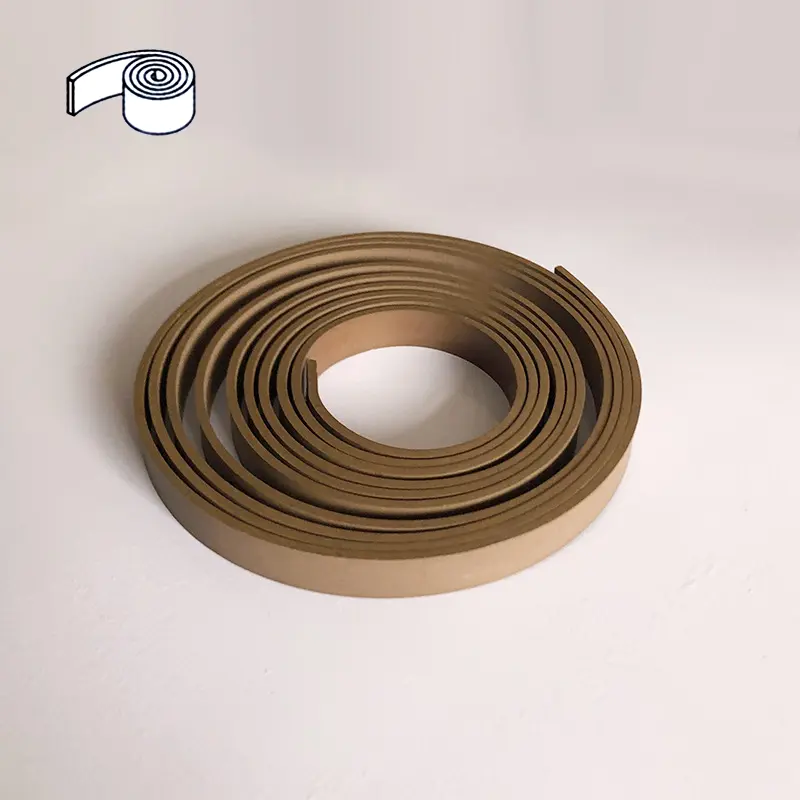

När det gäller styrbälte lägger RC1081 armerad polytetraetylenstyrningsbälte till bronspulver till PTFE, etc., med högt bärande, låg slitage, låg friktion och inga krypande egenskaper; RC1082 Tygförstärkt fenolhandbälte antar fenoliskt tygförstärkt material, och dess radiella bärande kapacitet är bättre än för PTFE-guidebältet. Båda levereras i rullar, som är enkla att klippa och installera och kan undvika metallkontakt. RCS- och RCT -styrringar används för kolvstång respektive kolv.

Slitresistenta ringar har funktionen att noggrant leda kolv- eller kolvstången i den hydrauliska cylindern och absorbera radiell kraft, vilket kan förhindra metallkontakt. Jämfört med metallslitringar har icke-metalliska slitringar fördelarna med slitmotstånd, undviker metallkontakt, undertrycker vibrationer, vilket möjliggör större radiell clearance, enkla spår och enkel installation och låga underhållskostnader. De används allmänt. Bland dem finns tygförstärkta fenol- och PTFE-styrringar i skärning på plats och redo att använda.

När det gäller styrhylsor används GFAI för kolvstänger, med stöd, vägledande och dammtät funktioner; GFI används också för kolvstänger och spelar en stödjande och vägledande roll; GFA används för kolvar, vilket ger stöd och vägledande. Dessa produkter hjälper hydrauliska cylindrar att fungera stabilt i alla aspekter.

Produktfunktioner och applikationer:

Beställningsexempel:

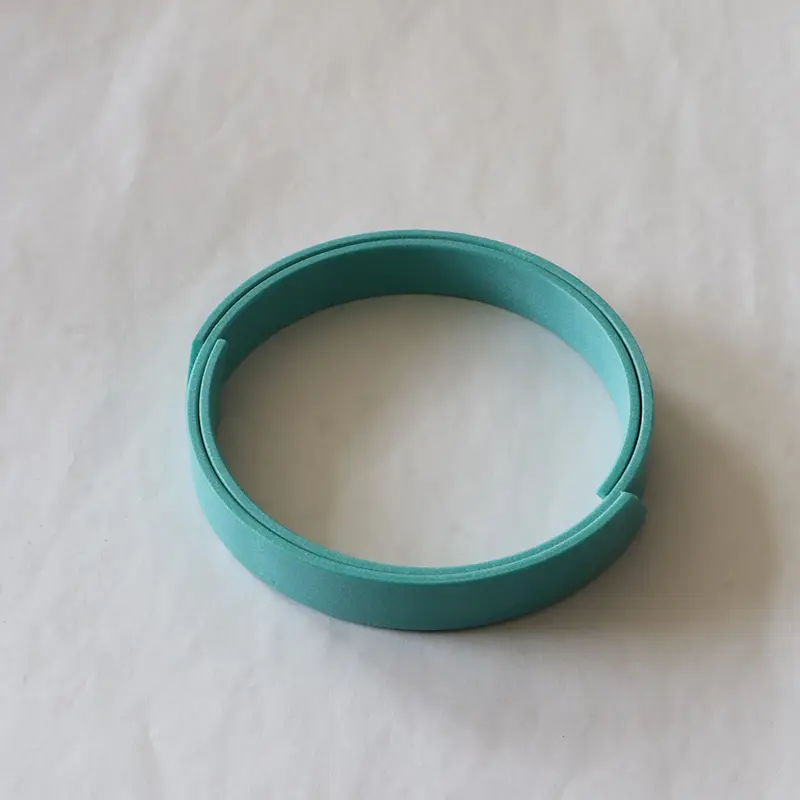

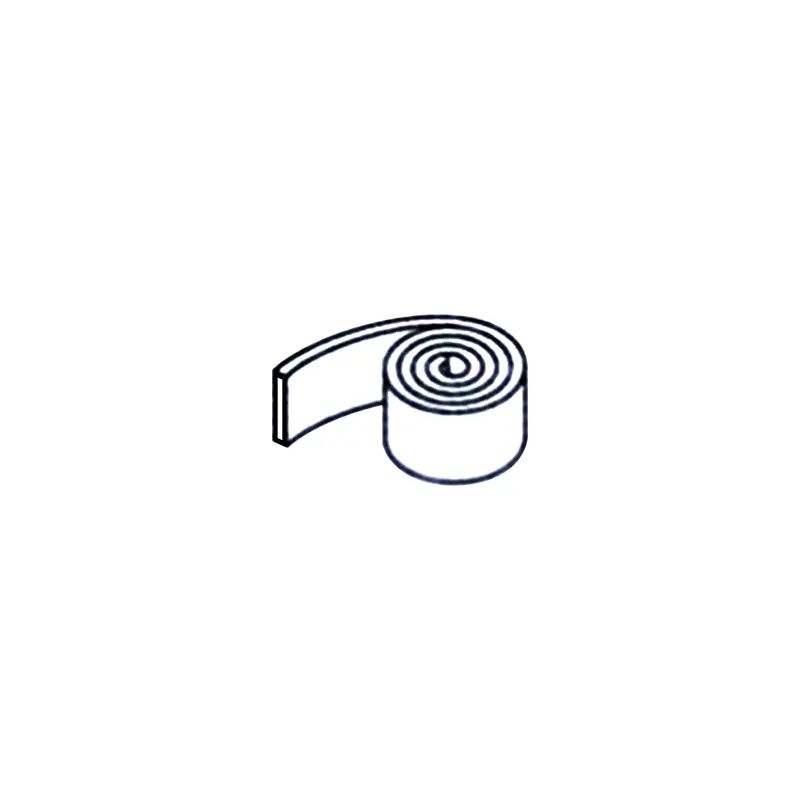

PTFE Guide Tape beställningsexempel RC1081-9.7x2.5

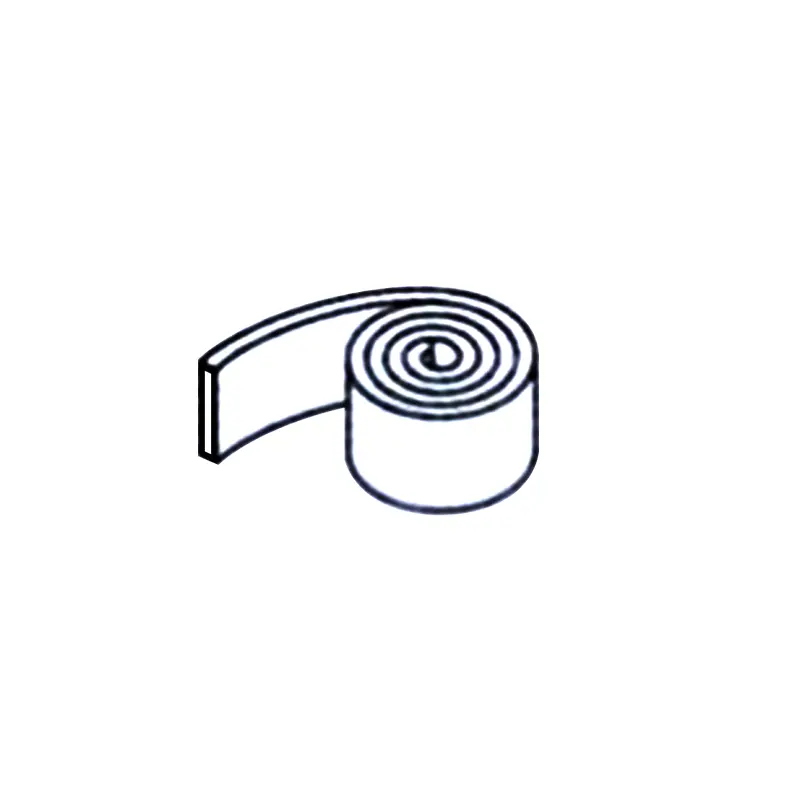

Fenolisk tyg guide bandbeställning Exempel RC1082-9.7x2.5

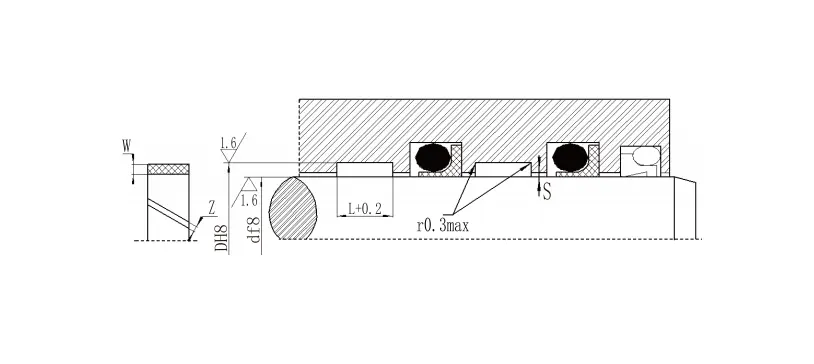

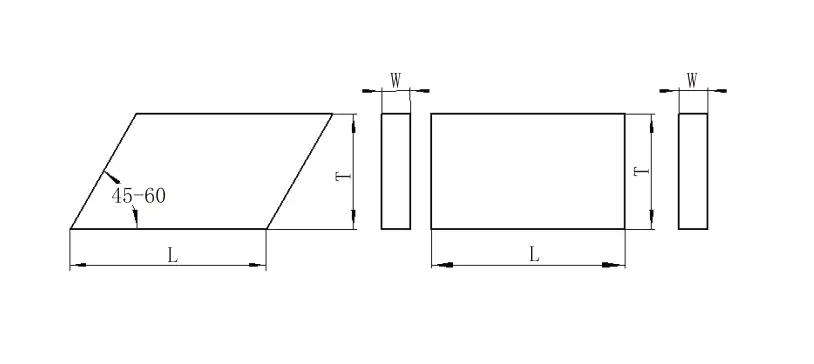

Skärningslängdsberäkning

För axel: l = 3,1 (d+w) för hål: l = 3,1 (d-w)

L --- ringlängd d --- axel diameter d --- håldiameter w --- ringtjocklek z --- Skär clearance

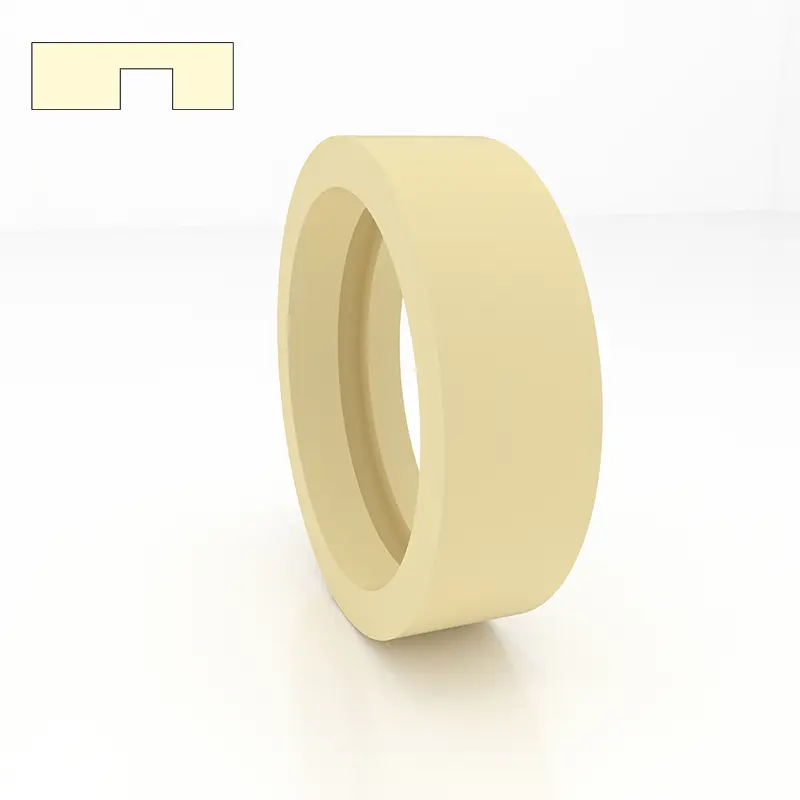

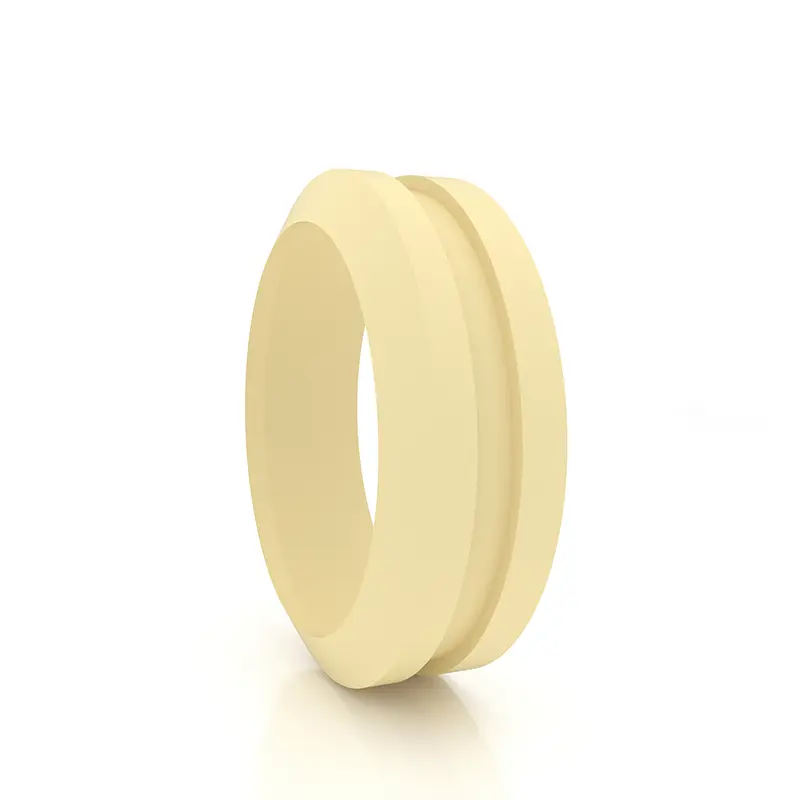

Guidhylsa gfai

1. Prestanda och användning: Guide ärm GFAI är en guideshylsa för kolvstången, som stöder och styr kolvstången och har dammtät funktion.

2. Material: Nylon PA, polyoxymetylen POM och polytetrafluoroetylen PTFE.

3. Arbetsförhållanden: Arbetstemperatur: -55 ～+225 ℃ (PTFE används över 120 ℃).

4. Designstandard: När du utformar och väljer, se FAI -serien för Hunger Company.

5. Markerings- och beställningsmetod: Guide ärm GFAI är markerad med beställningsnummer, exempel: GFAI-0600PTFE

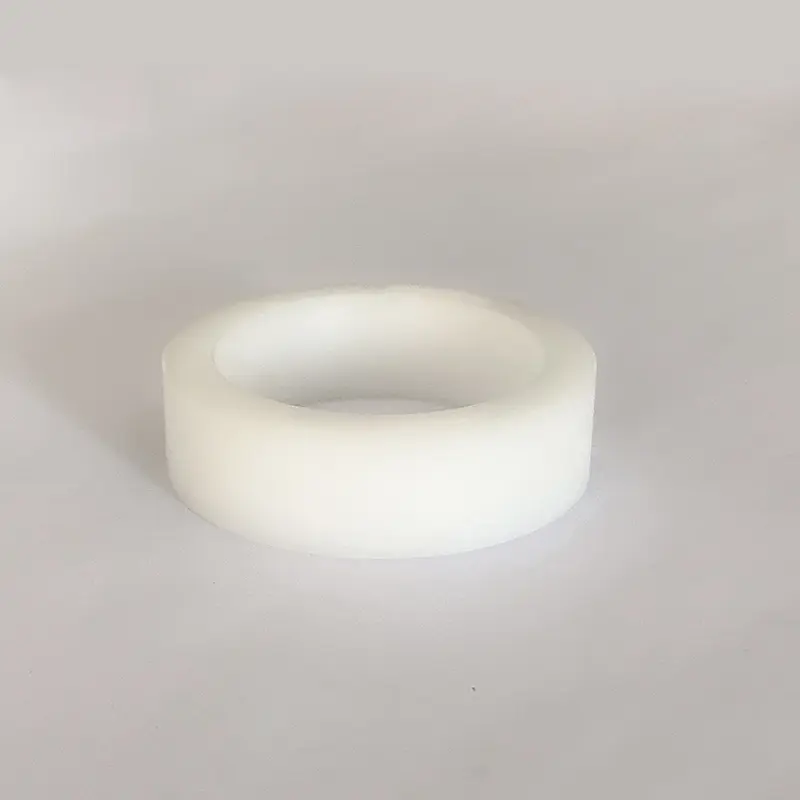

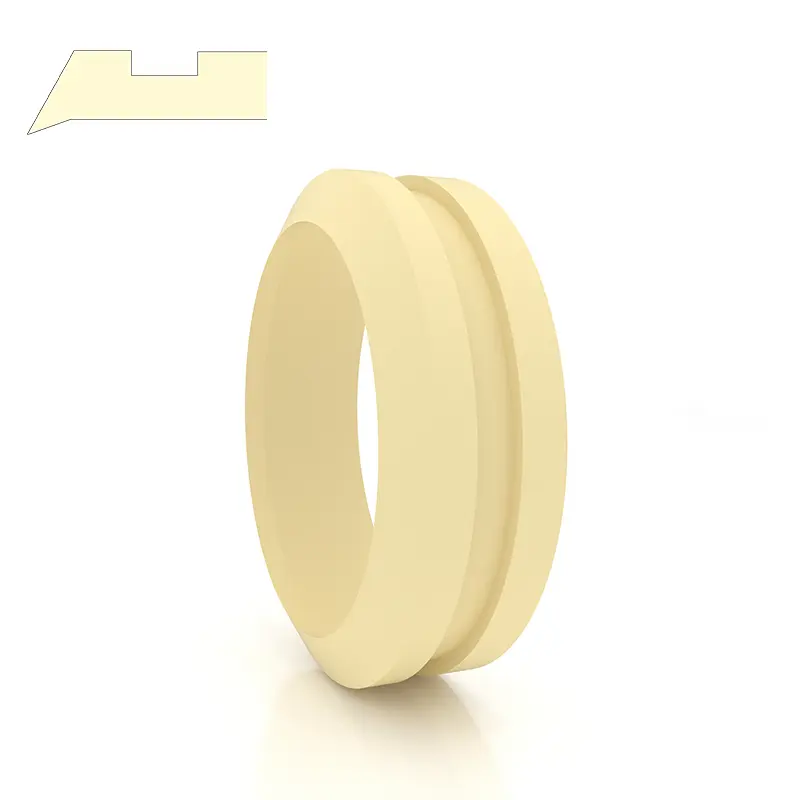

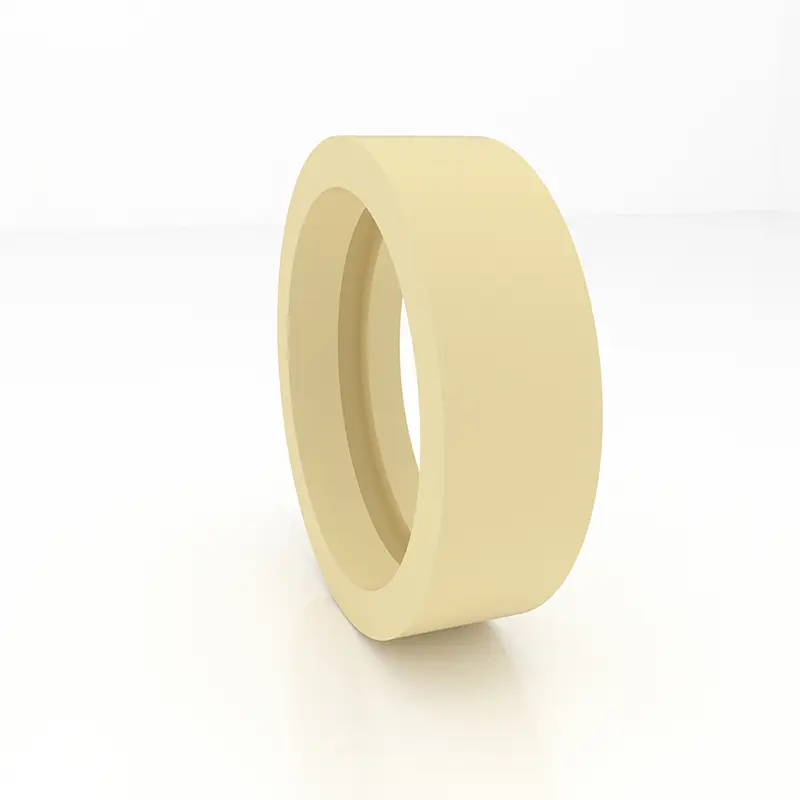

Guide Sleeve GFI

1. Prestanda och användning: Guide Sleeve GFI är en styrhylsa för kolvstång, som stöder och styr kolvstången.

2. Material: Nylon PA, polyoximetylen POM och polytetrafluoroetylen PTFE.

3. Arbetsförhållanden: Arbetstemperatur: -55 ~+255 ℃ (PTFE används över 120 ℃)

4. Designstandard: När du designar och väljer, se Hungers FI -serie.

5. Markerings- och beställningsmetod: Guide Sleeve GFI är markerad med beställningsnummer, exempel: GFI-0360PA

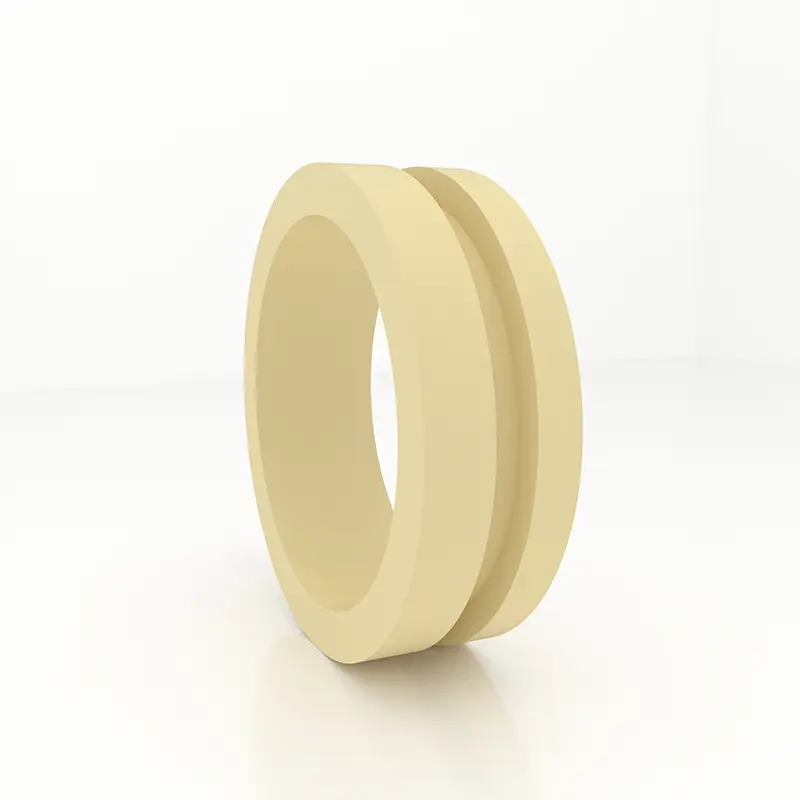

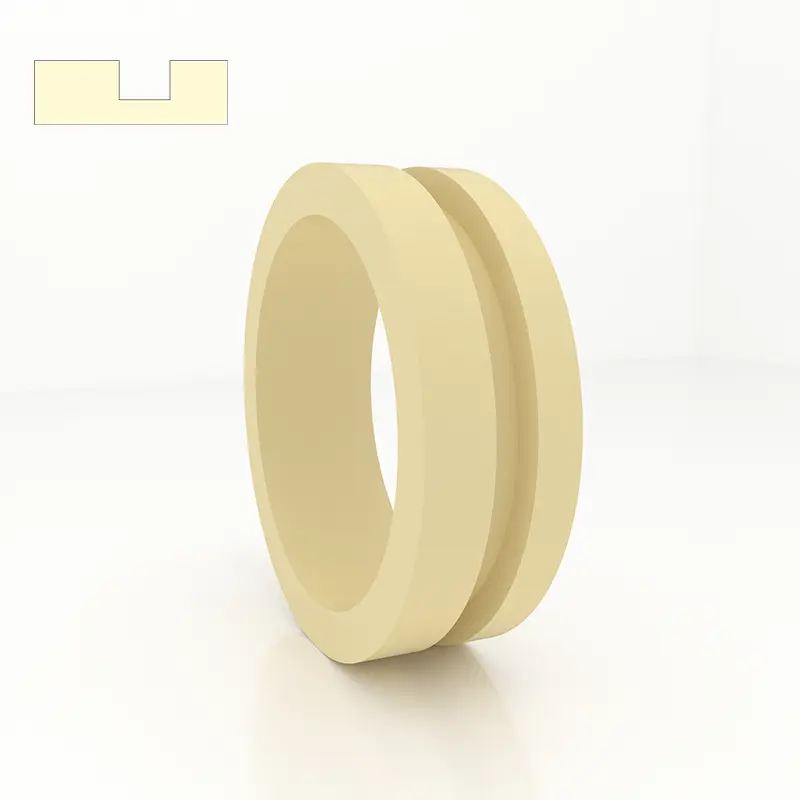

Guide Sleeve GFA

1. Prestanda och användning: Guide Sleeve GFA är en styrhylsa för kolv, som stöder och styr kolven.

2. Material: Nylon PA, polyoximetylen POM och polytetrafluoroetylen PTFE.

3. Arbetsförhållanden: Arbetstemperatur: -55 ~+255 ℃ (PTFE används över 120 ℃)

4. Designstandard: När du designar och väljer, se Hungers FA -serie.

5. Markerings- och beställningsmetod: Guide Sleeve GFA är markerad med beställningsnummer, exempel: GFA-0560PA

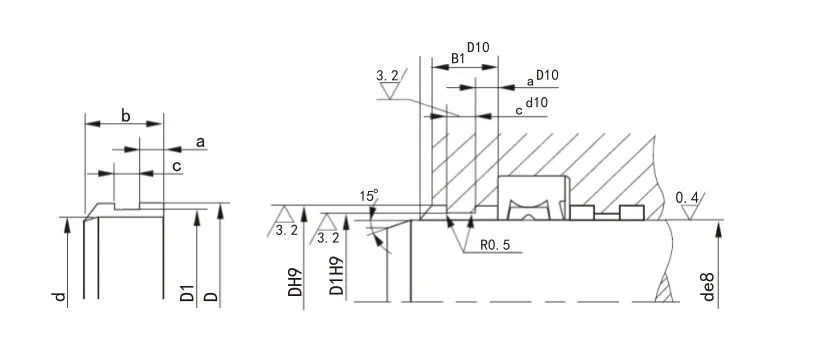

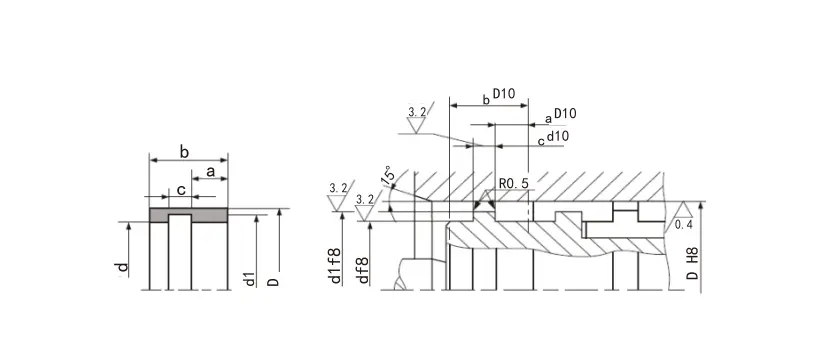

6. Strukturanordning:

Specifikationer:

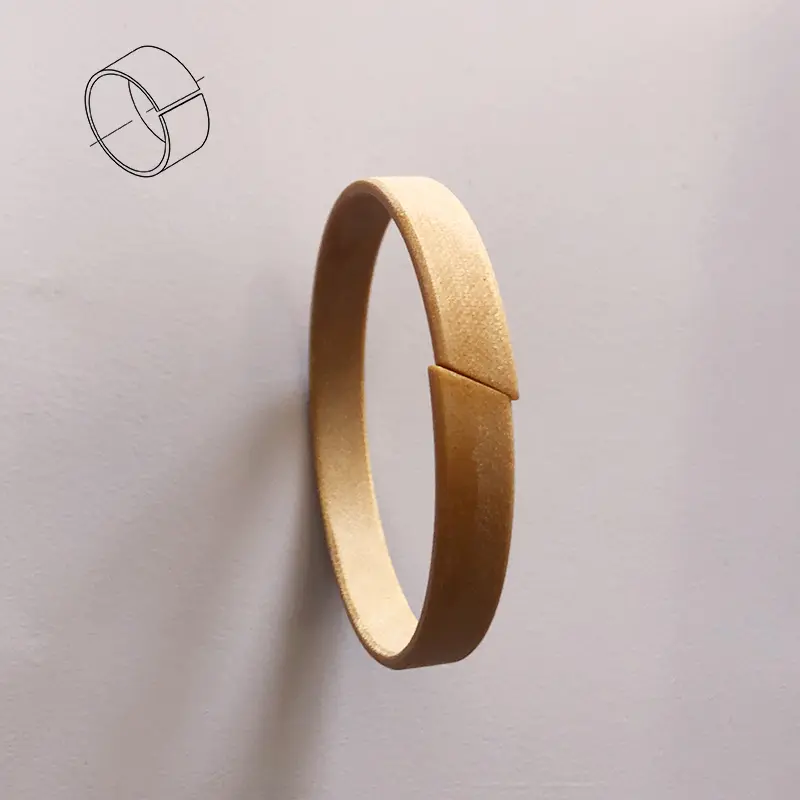

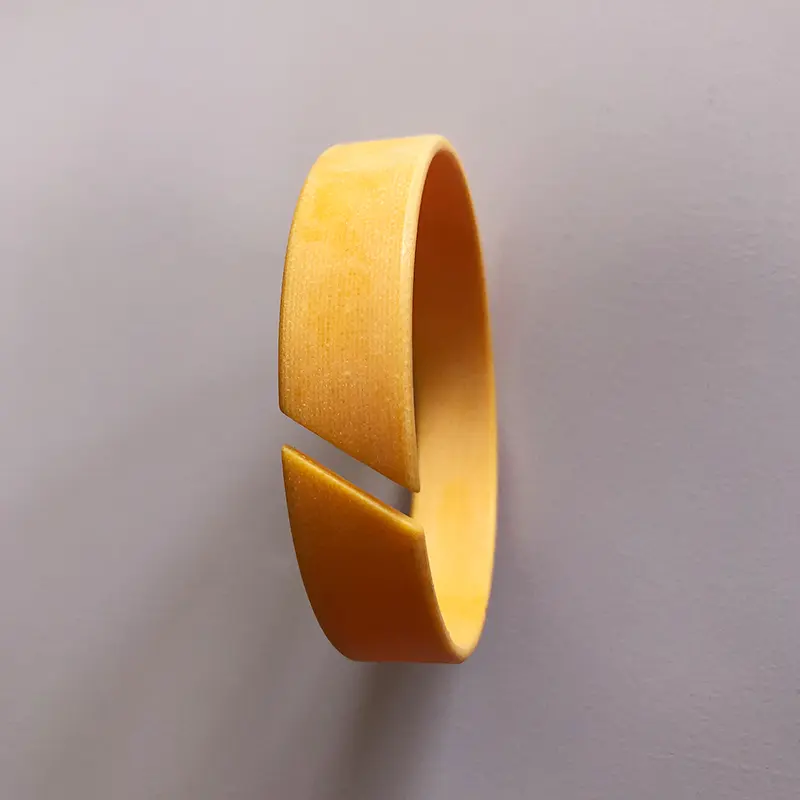

Tygförstärkt fenolstödring (bälte)

Stödringen är en viktig grundkomponent i den hydrauliska cylindern. För att anpassa sig till utvecklingen av skjutringskombinerade tätningar och mjuka lagerstrukturer i världen har vårt företag framgångsrikt utvecklat tygförstärkta fenolstödringar (bälten). År med faktisk användning har visat att denna produkt har nått eller överskridit kvalitetsnivån för liknande utländska produkter och har blivit berömd av användare. Tabellerna 1 till 4 är prestandabellen för supportringarna (bälten) som produceras av vårt företag.

Tabell1 Jämförelse av fysiska egenskaper hos vår stödring och Busak+Shamba -produkter

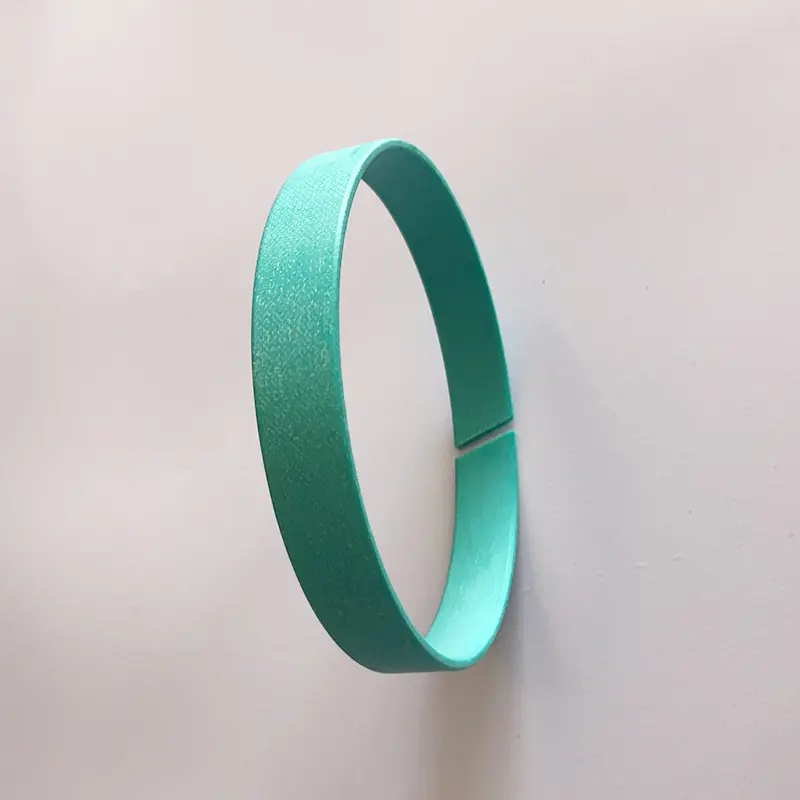

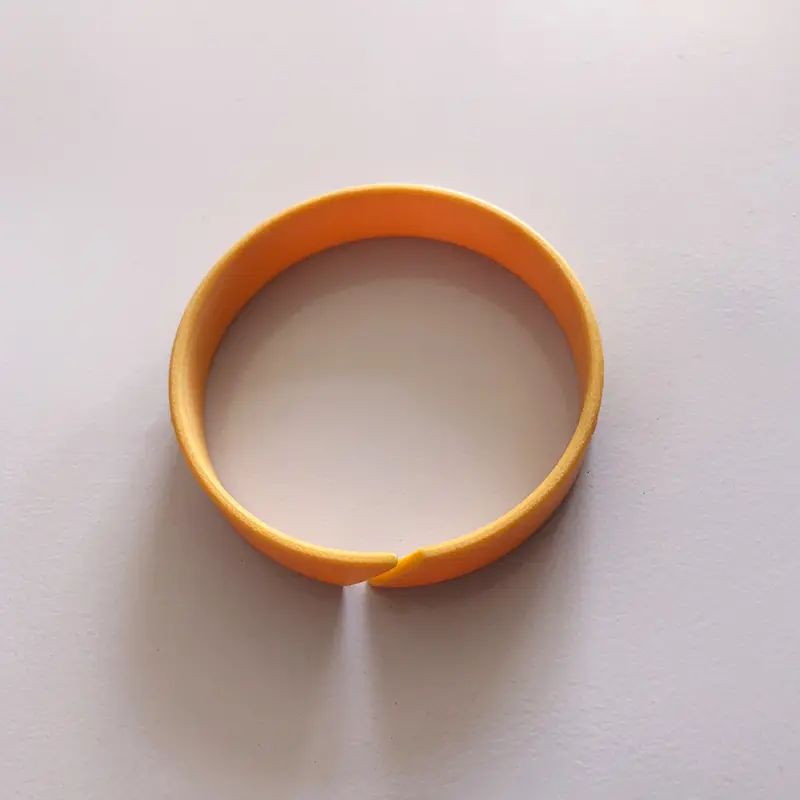

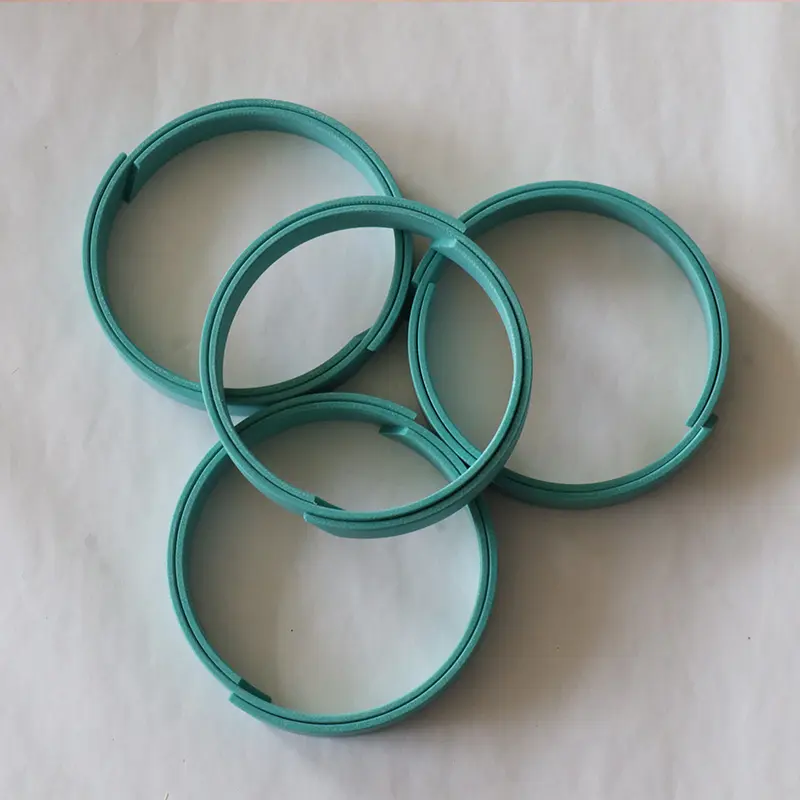

RCS icke-metallisk guidring för kolvstång

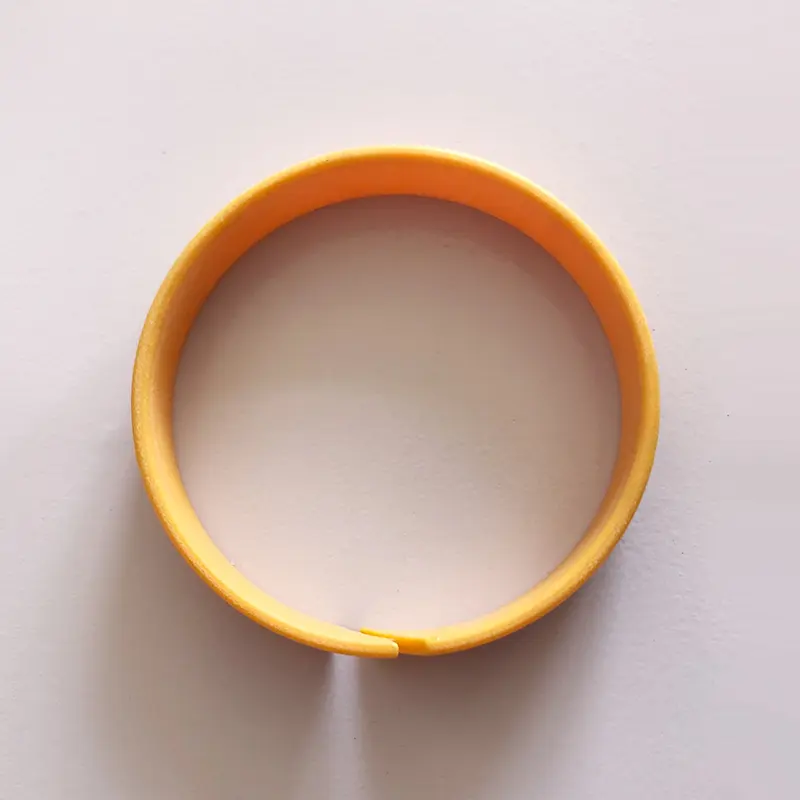

RCT icke-metallisk guidring för kolv

För kolven eller kolvstången som körs i den hydrauliska cylindern har slitringen en exakt vägledande effekt och kan absorbera radiella krafter. Samtidigt kan slitringen förhindra metallkontakt med glidande delar i den hydrauliska cylindern. Jämfört med metallslitringar har icke-metalliska slitringar många fördelar. Bland dem finns tygförstärkta fenol- och PTFE-guidringar tillgängliga i skärningstyp på plats och klar att använda.

1. Bra slitmotstånd

2. Undvik kontakt med metall till metall

3. Kan undertrycka mekanisk vibration

4. På grund av den centreringseffekten av den slitbeständiga ringen är en stor radiell avstånd tillåtet

5. Spåret är enkelt och enkelt att installera

6. Låga underhållskostnader Baserat på ovanstående fördelar används den allmänt

Material:

1. Polytetrafluoroetylen PTFE3 (allmänt material), PTFE4 (tillämpligt på medier med låg viskositet såsom vatten), PTFE1 (låg friktionskrav som pneumatik)

2. Polyoximetylen Pom eller nylon PA och dess modifierade material

3. Formaldehydharts + förstärkande fiberprif

Jämförelsetabell över bärande kapacitet för olika material (referens)

Piston Rod Guide Ring Specification Series
