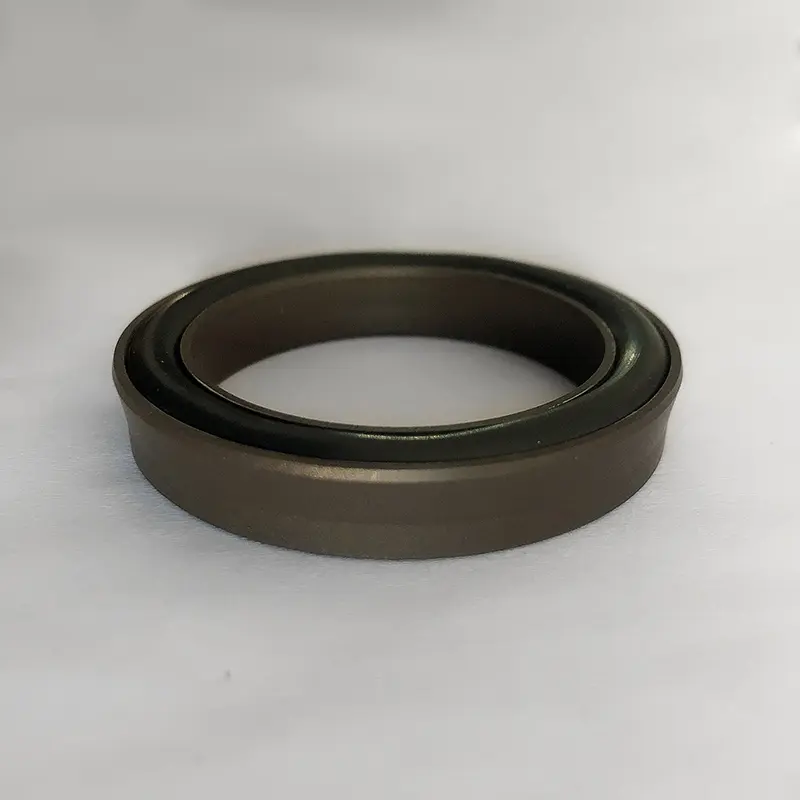

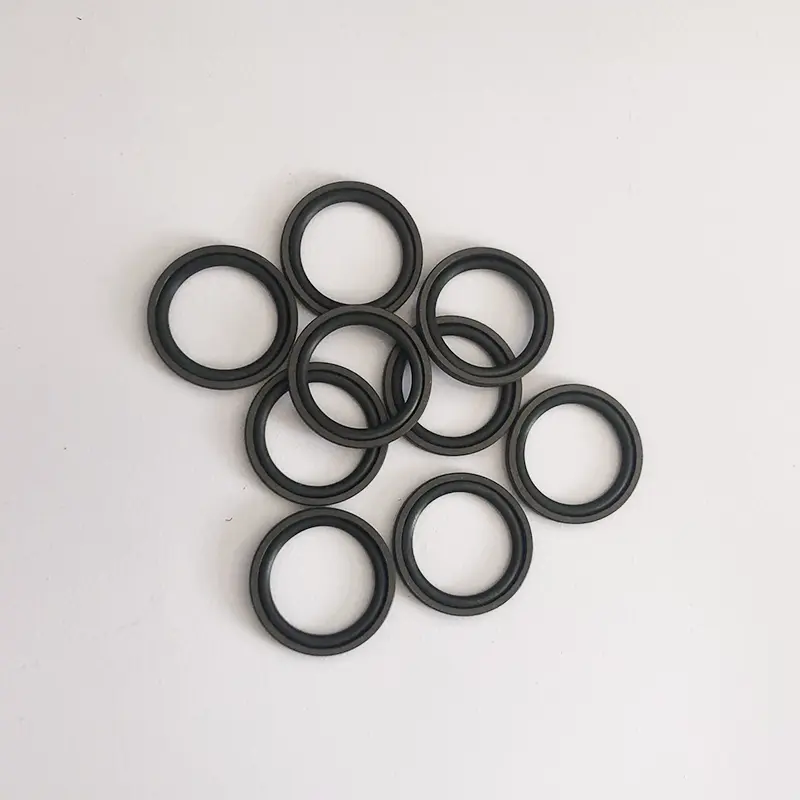

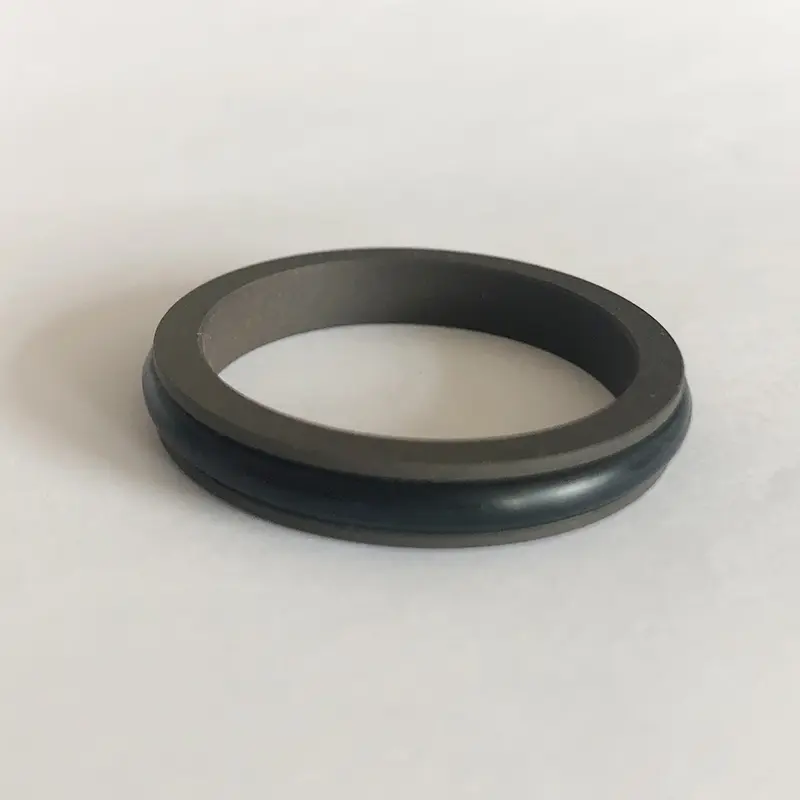

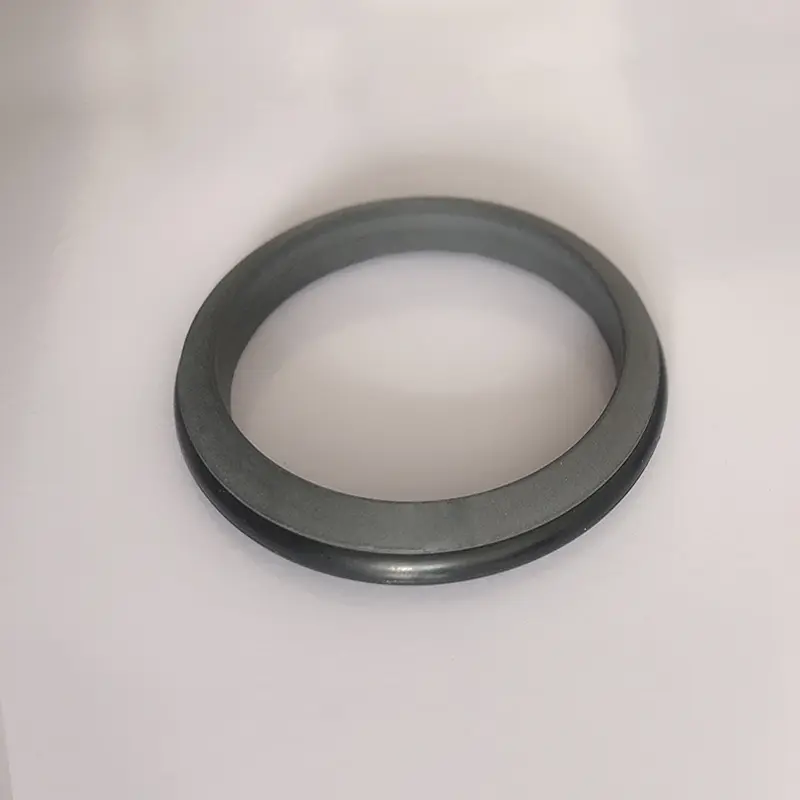

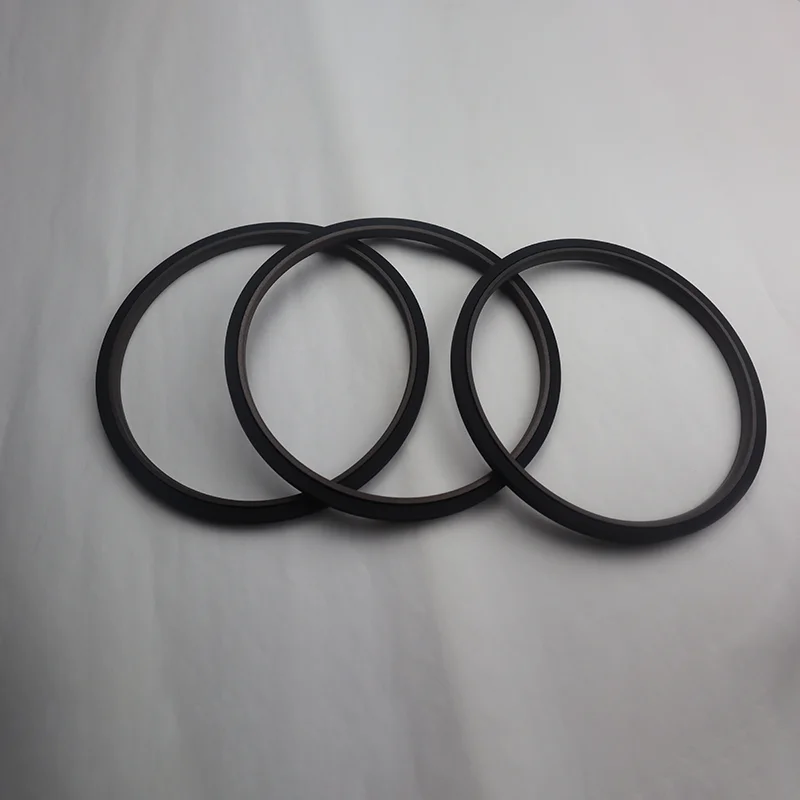

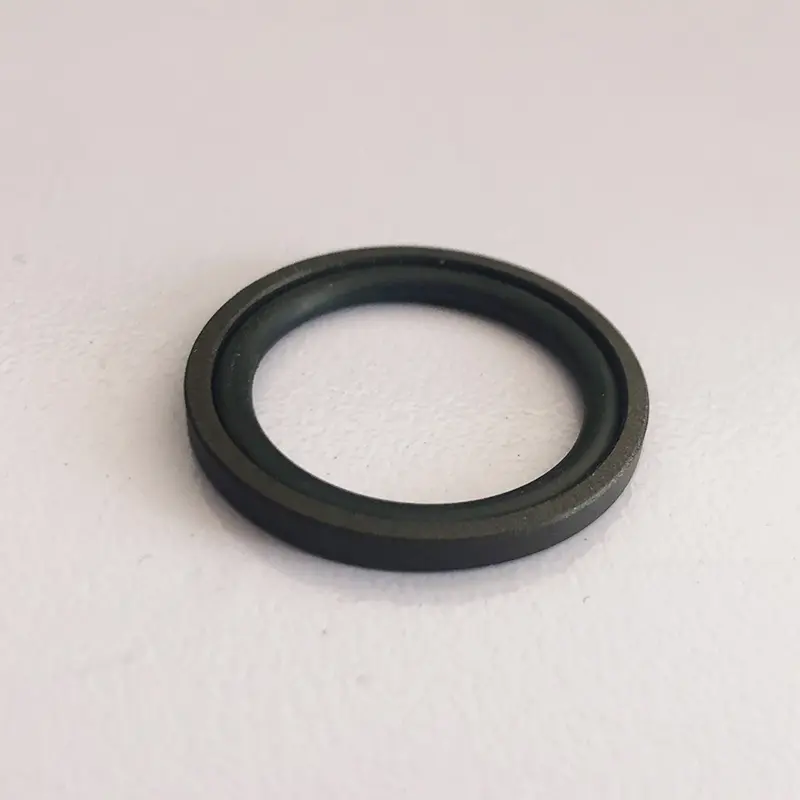

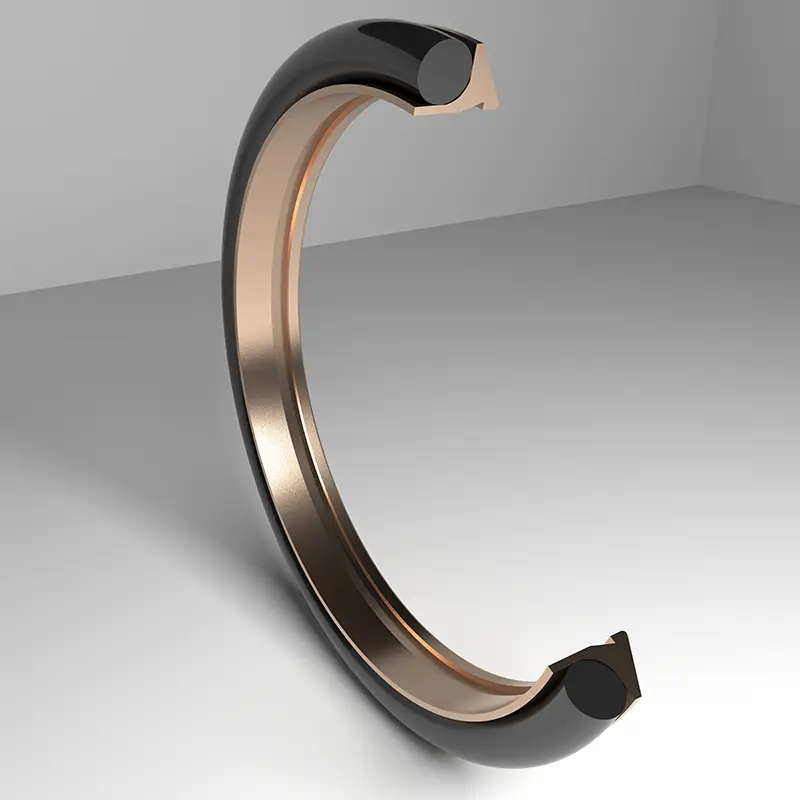

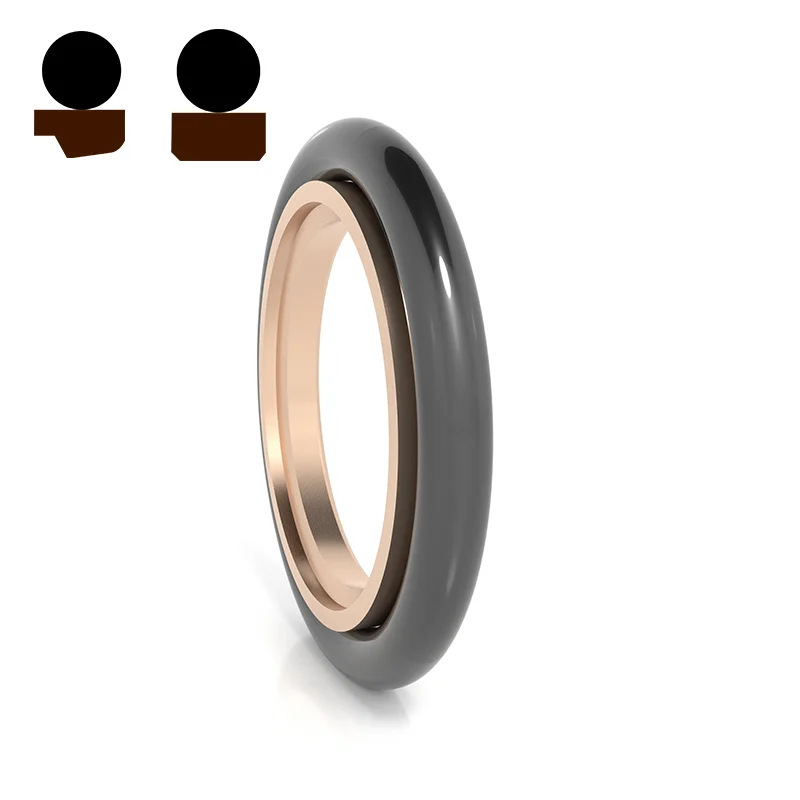

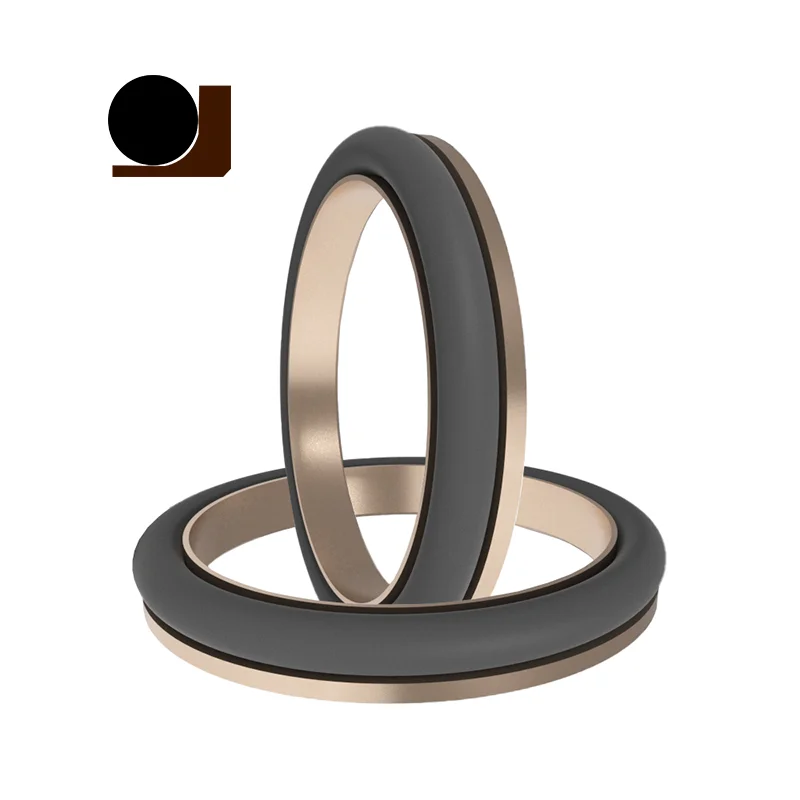

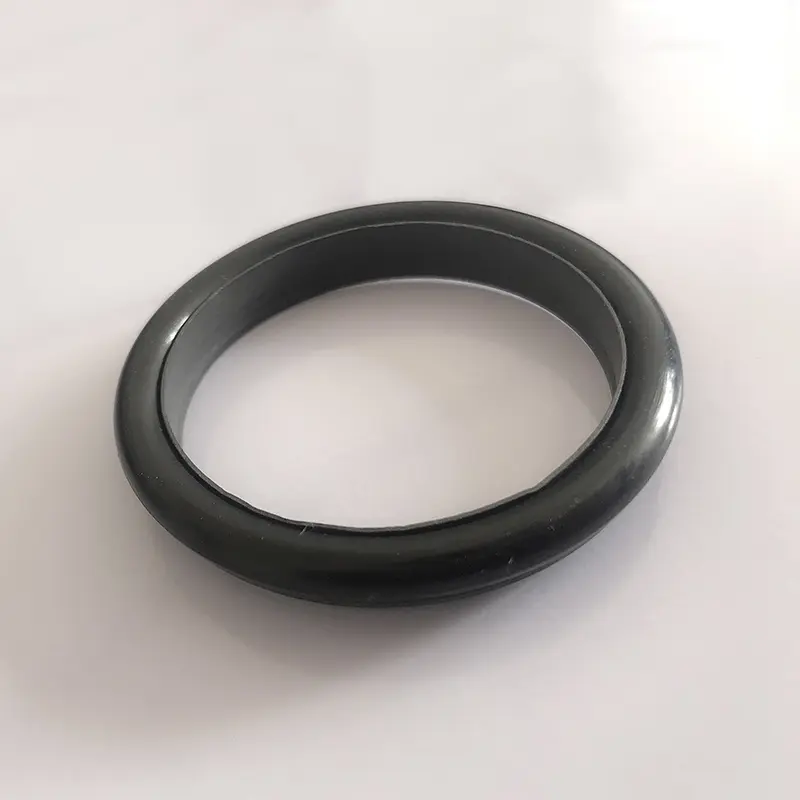

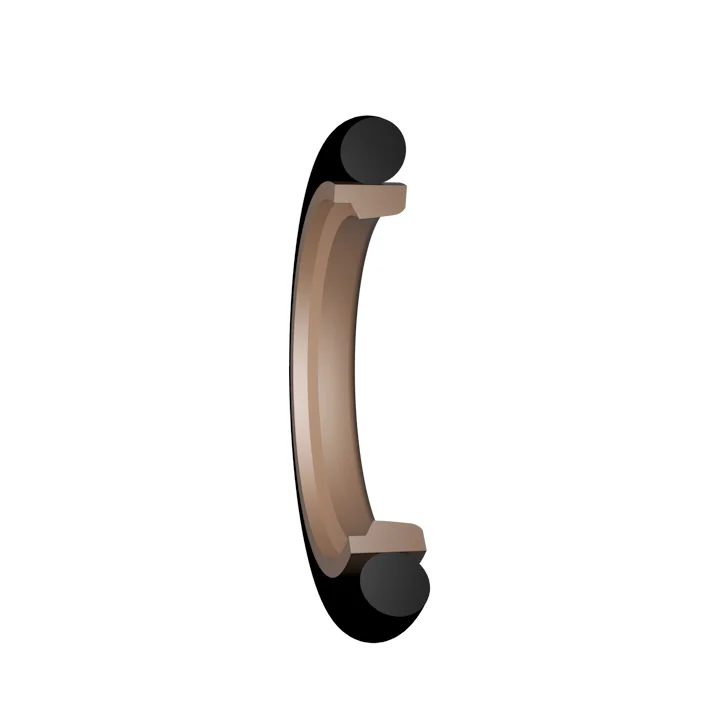

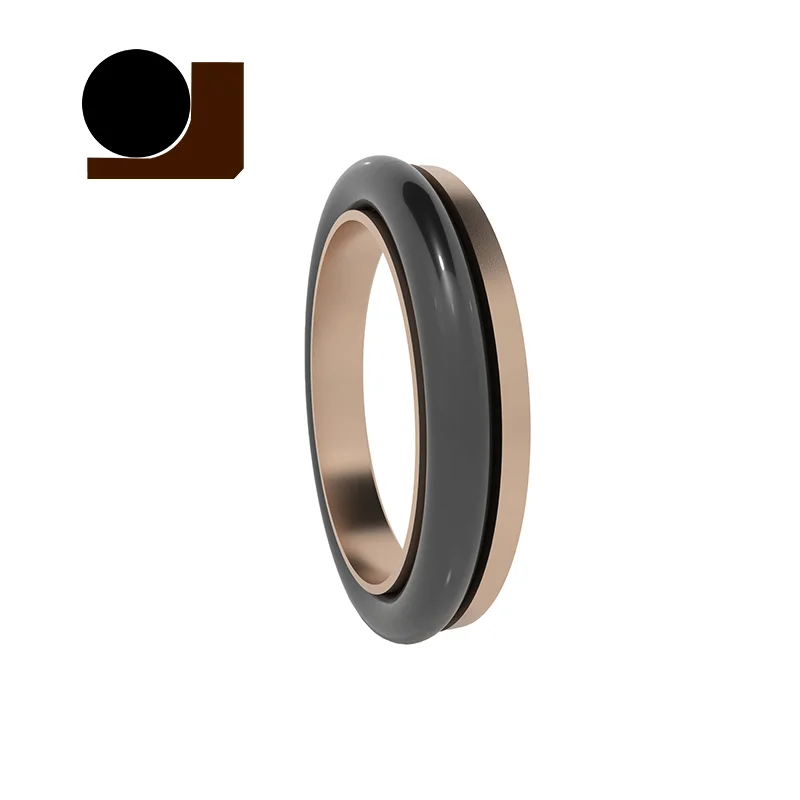

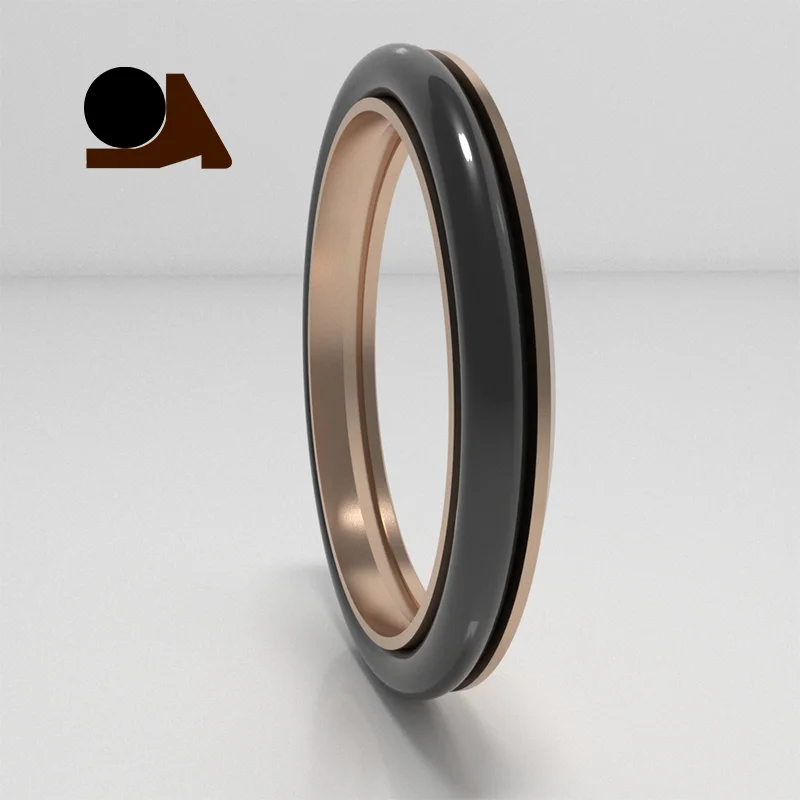

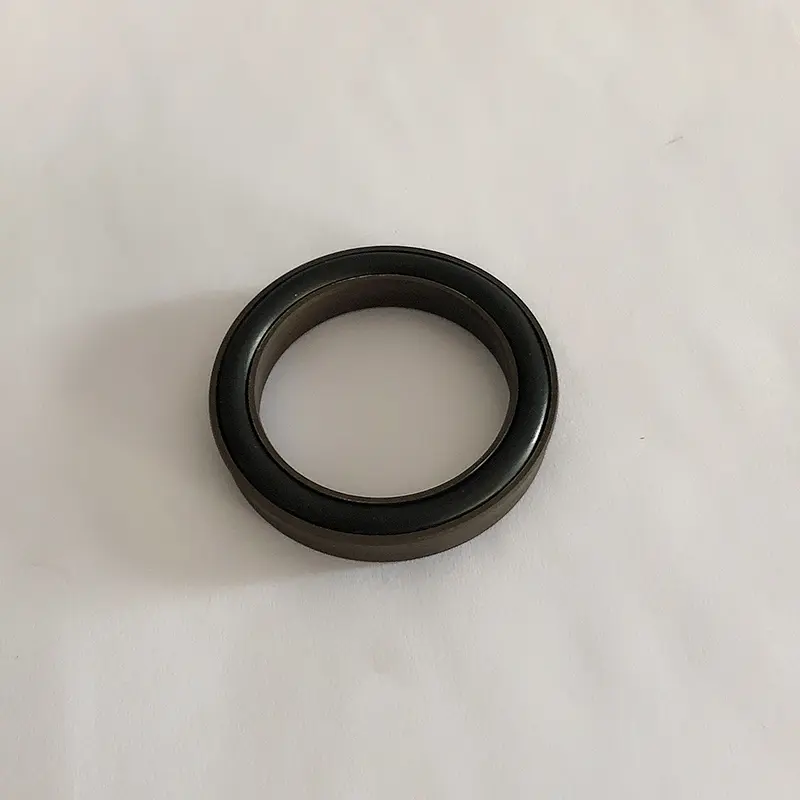

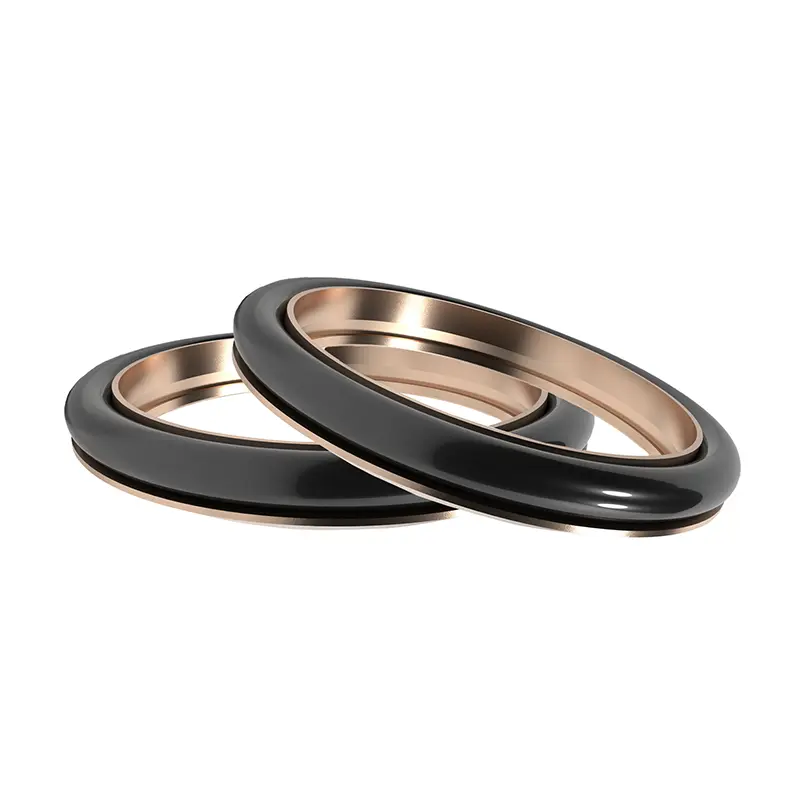

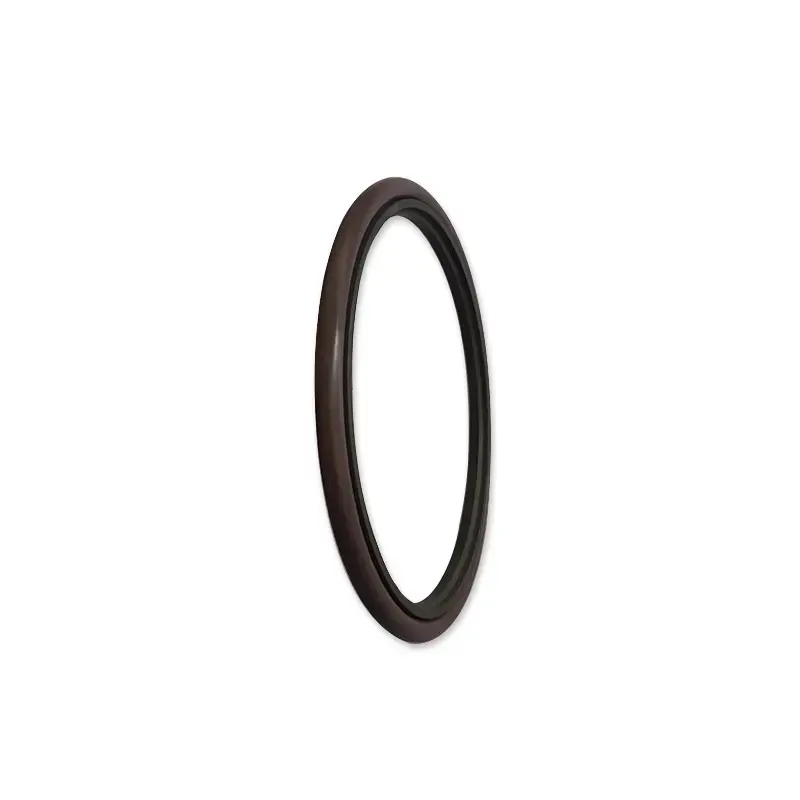

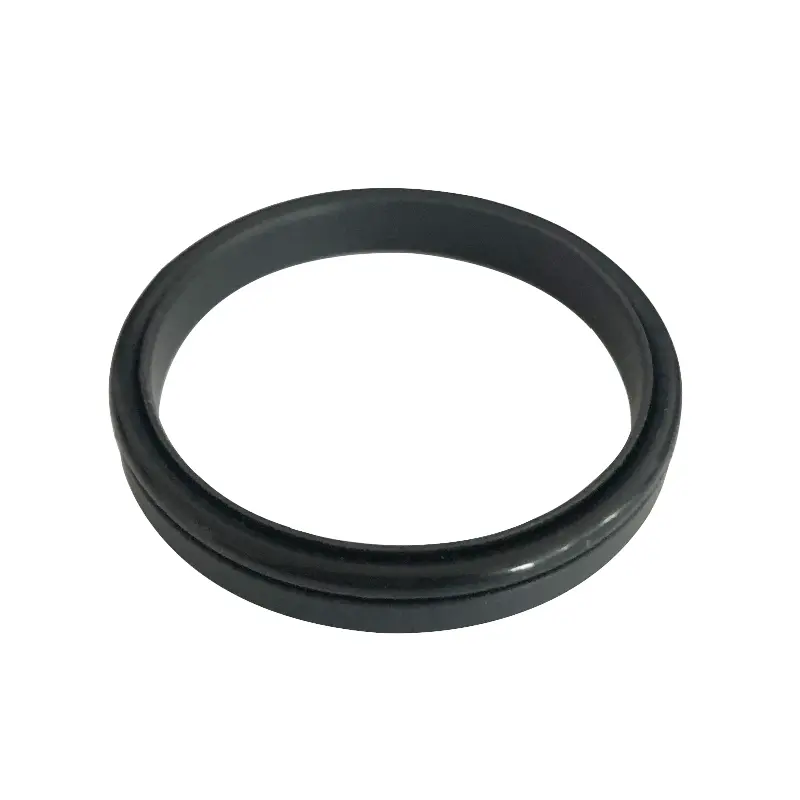

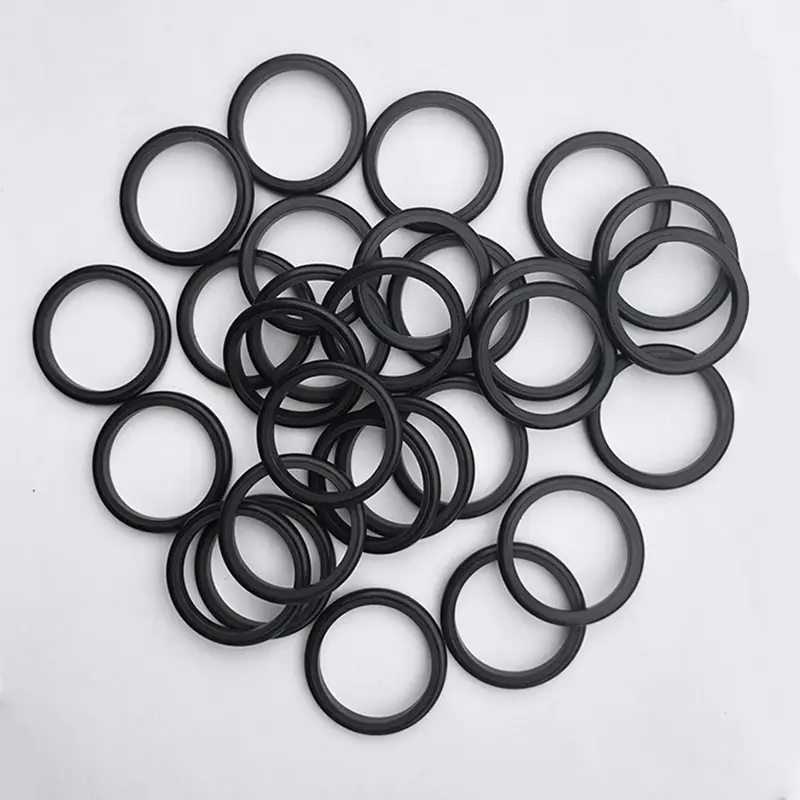

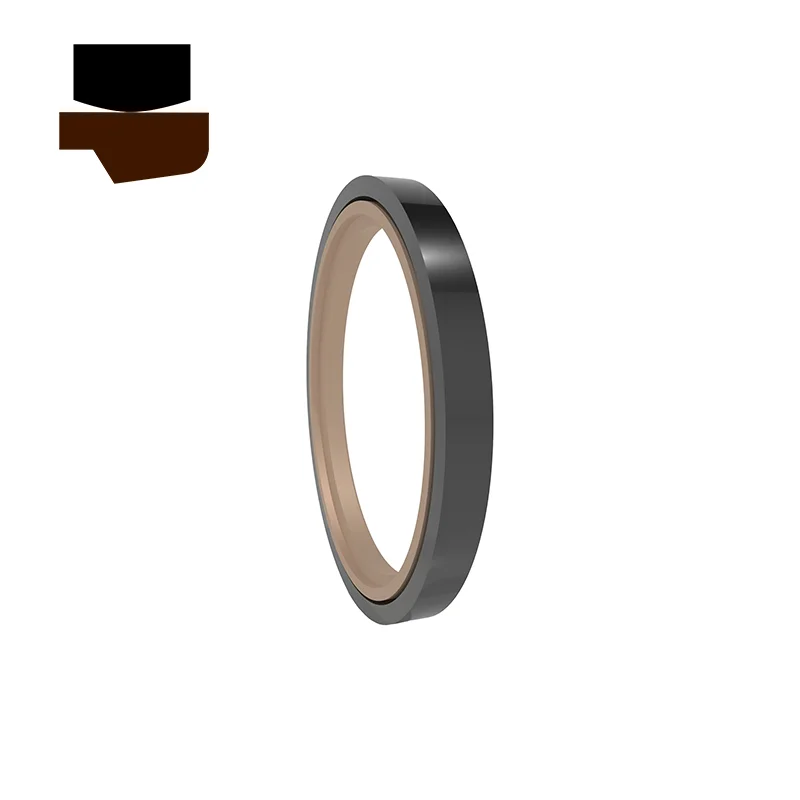

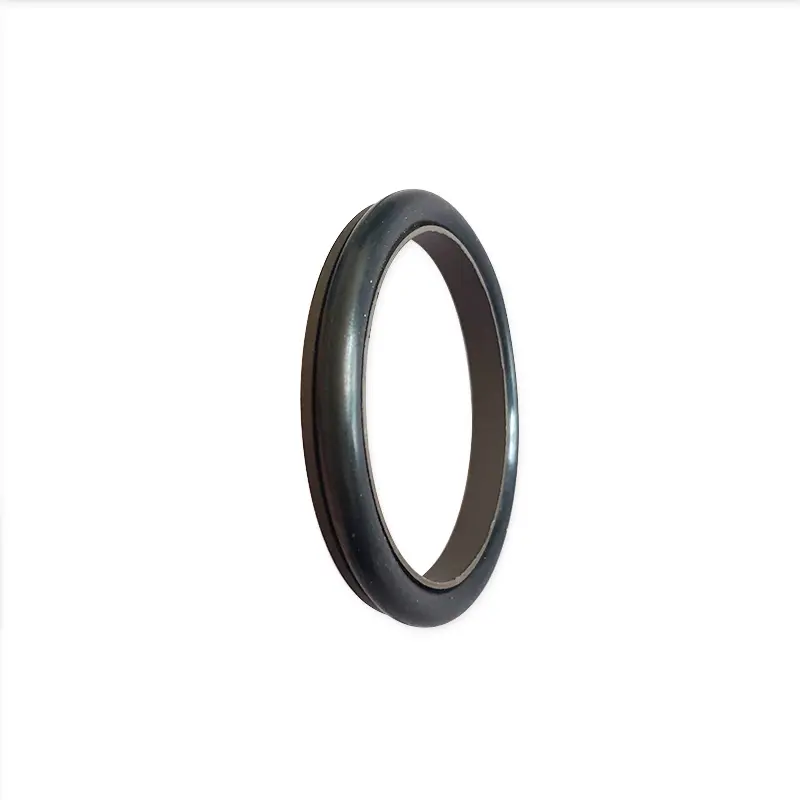

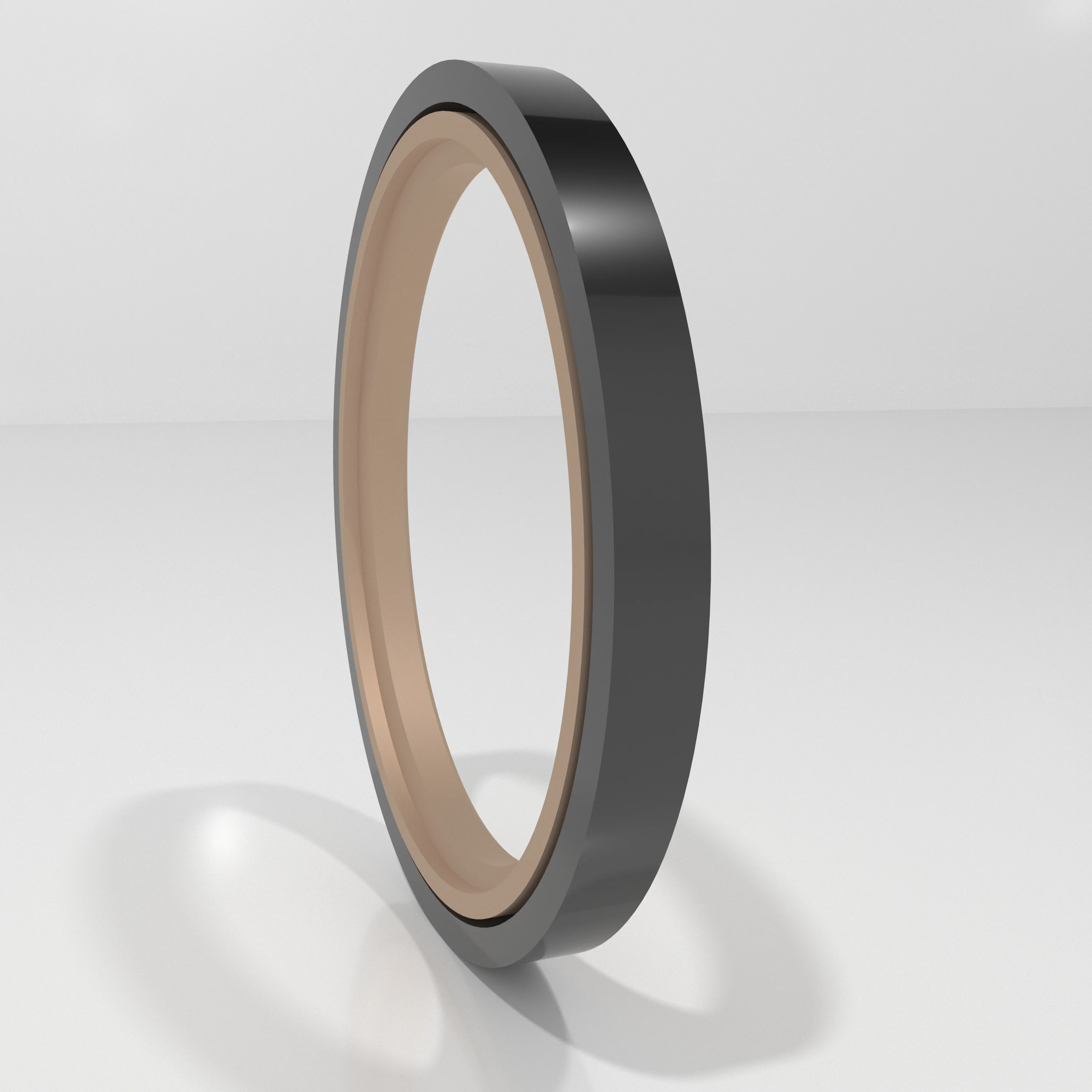

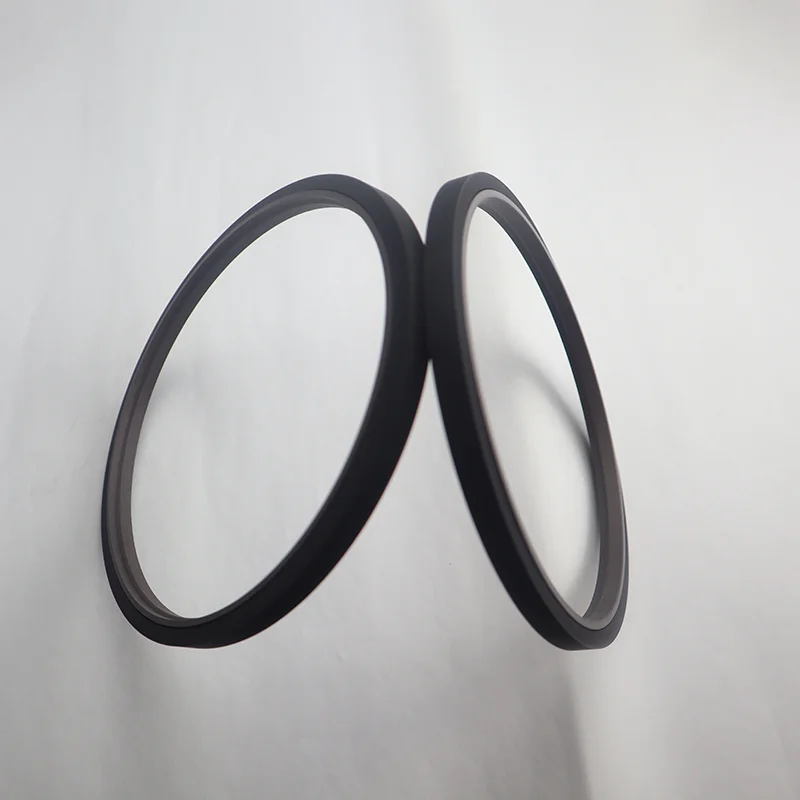

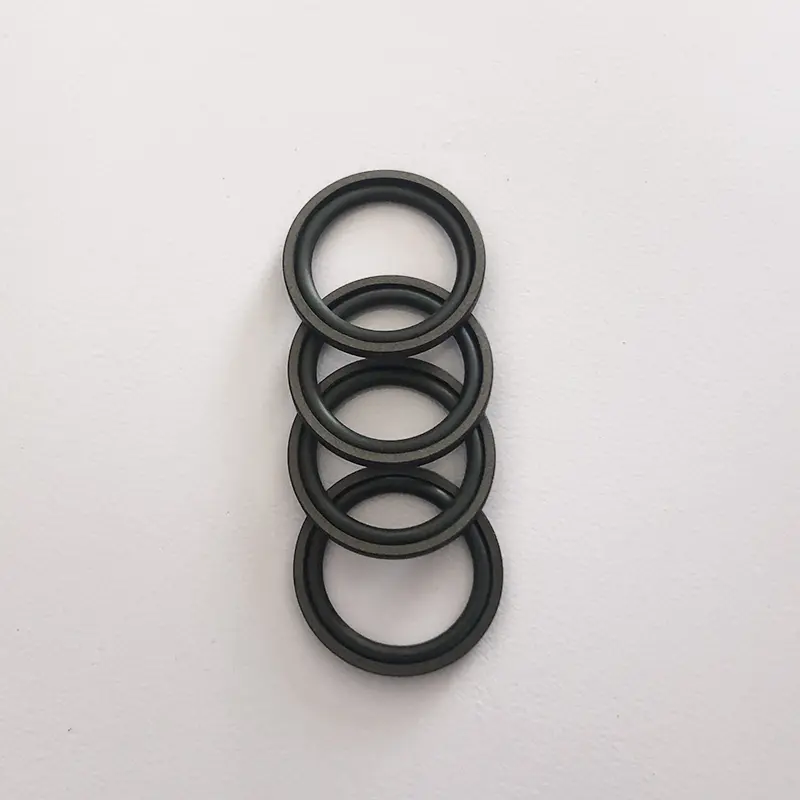

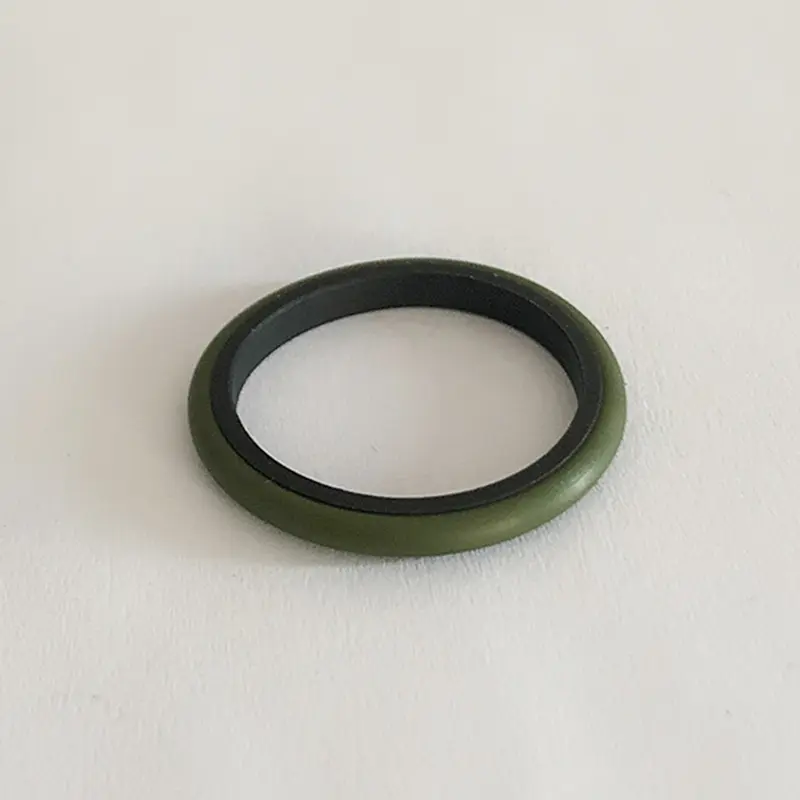

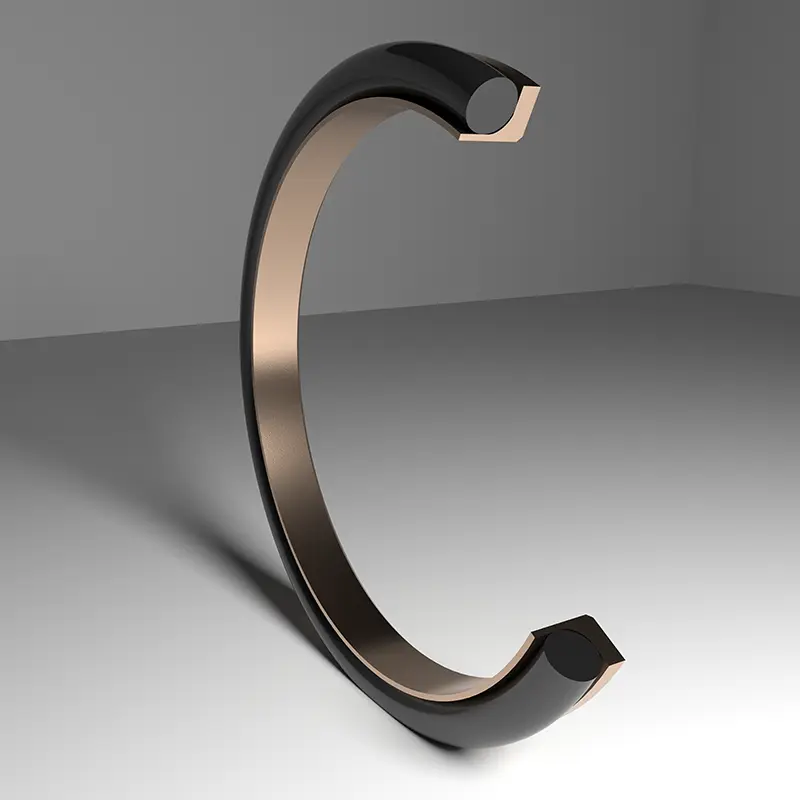

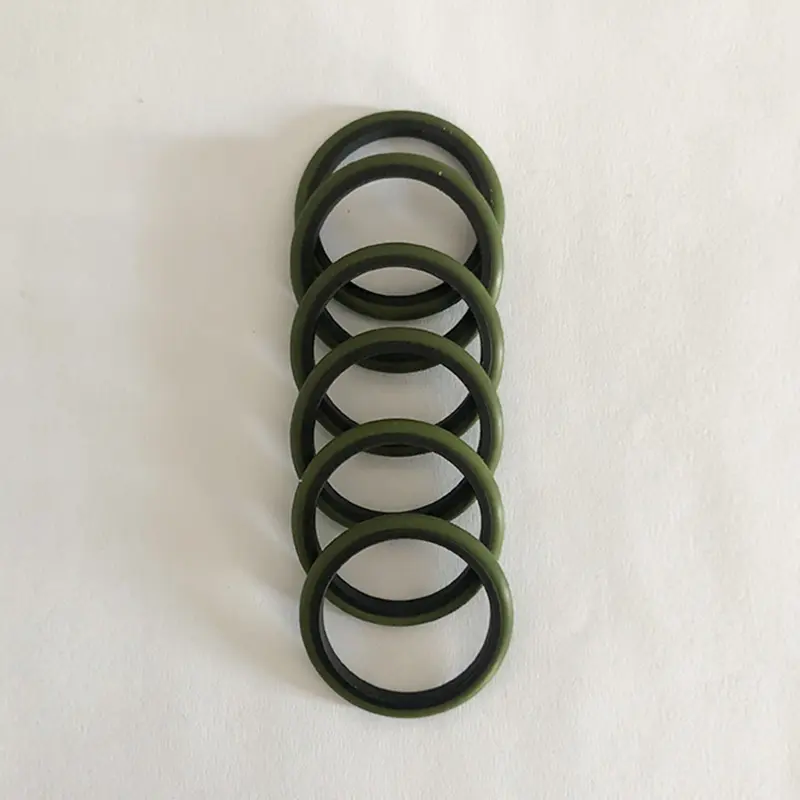

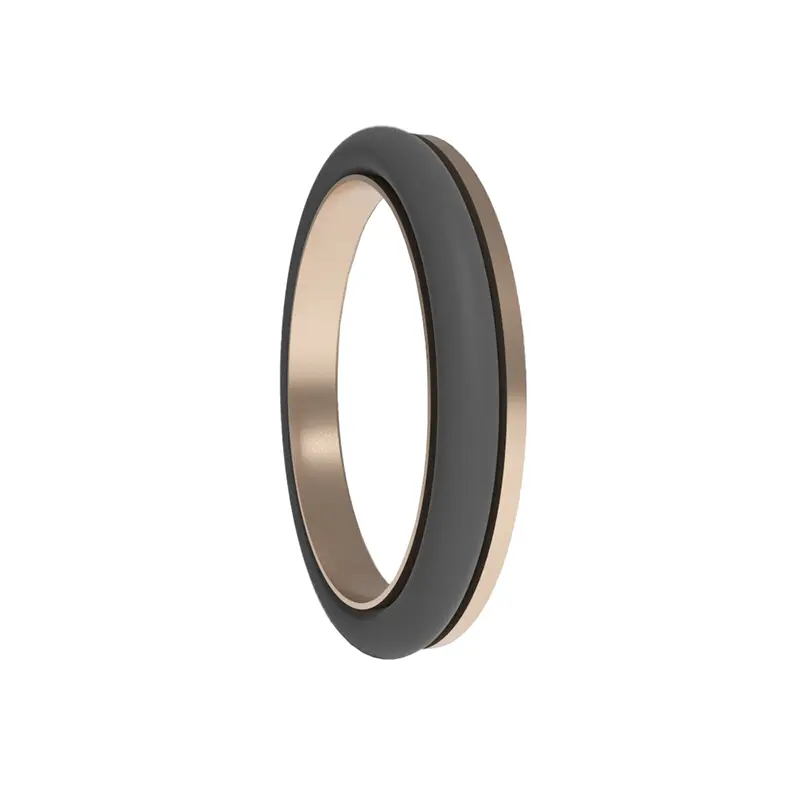

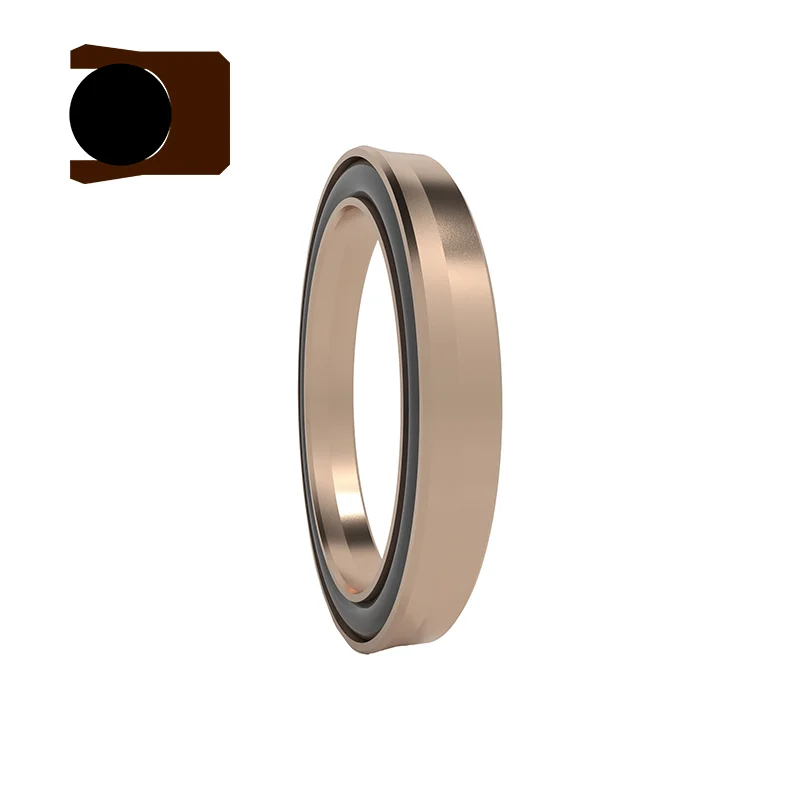

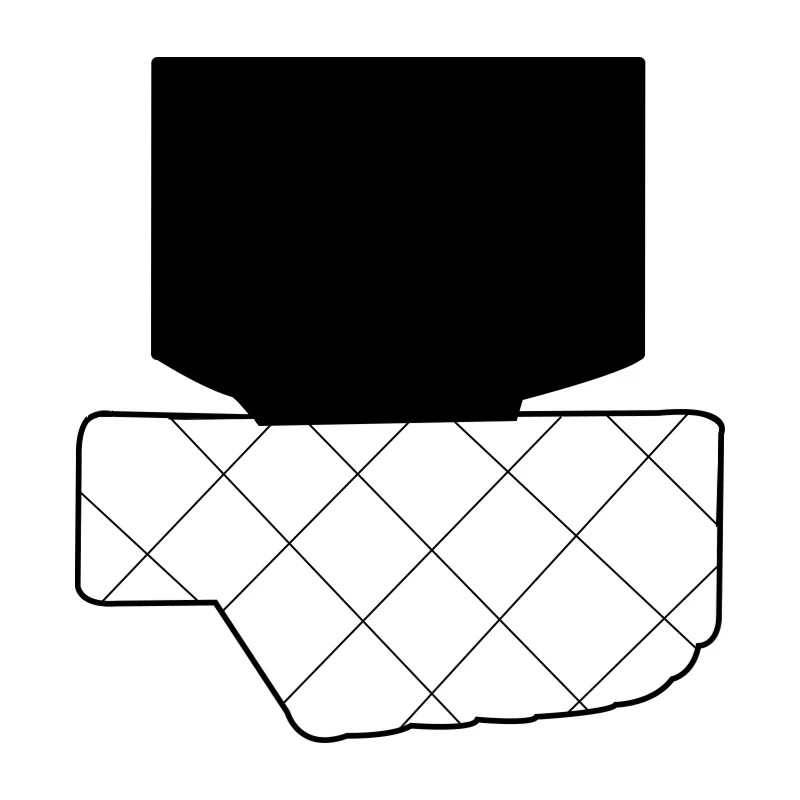

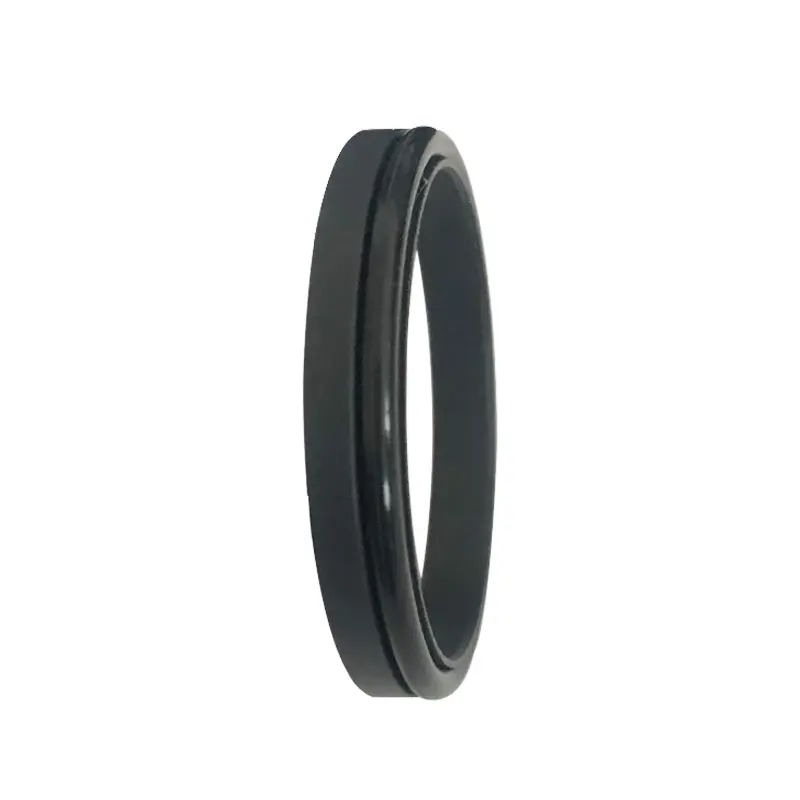

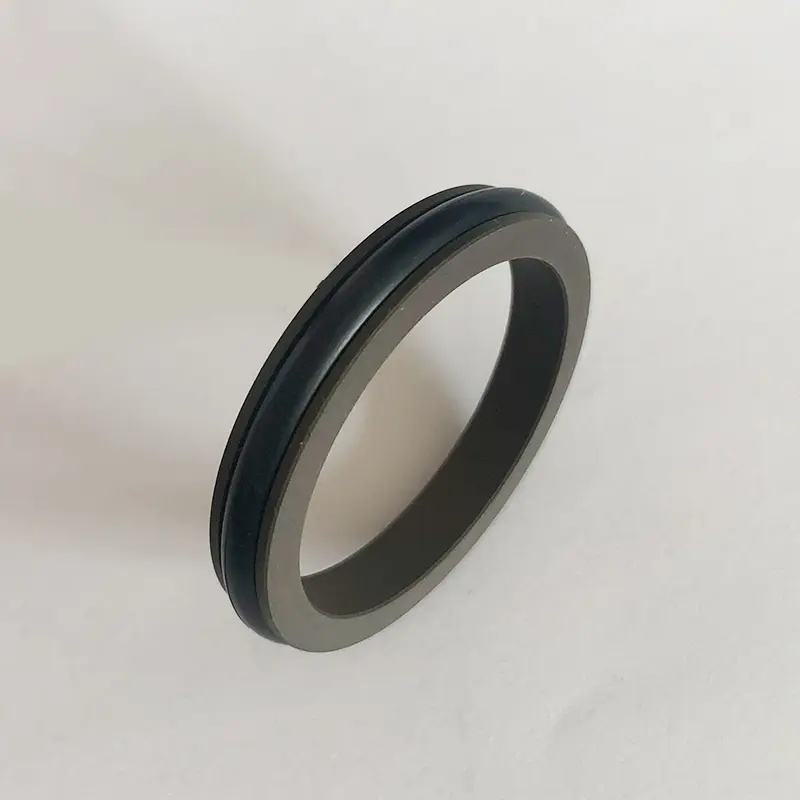

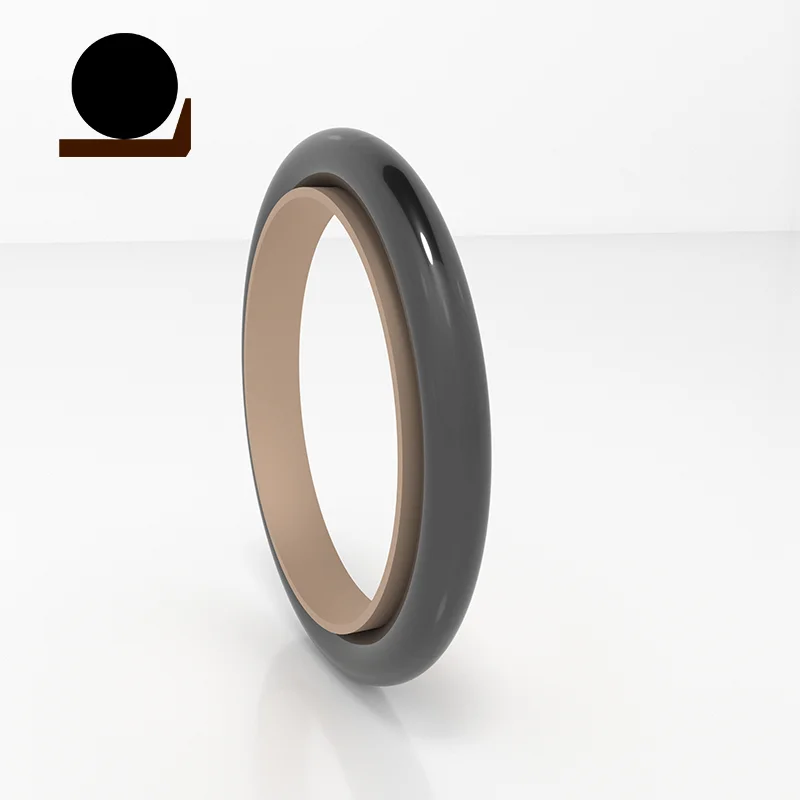

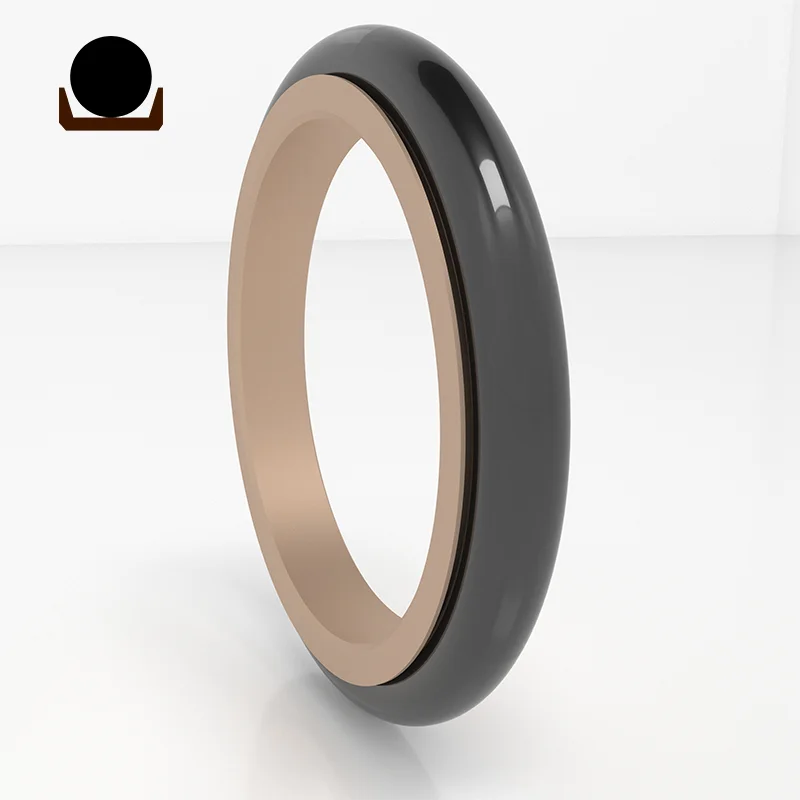

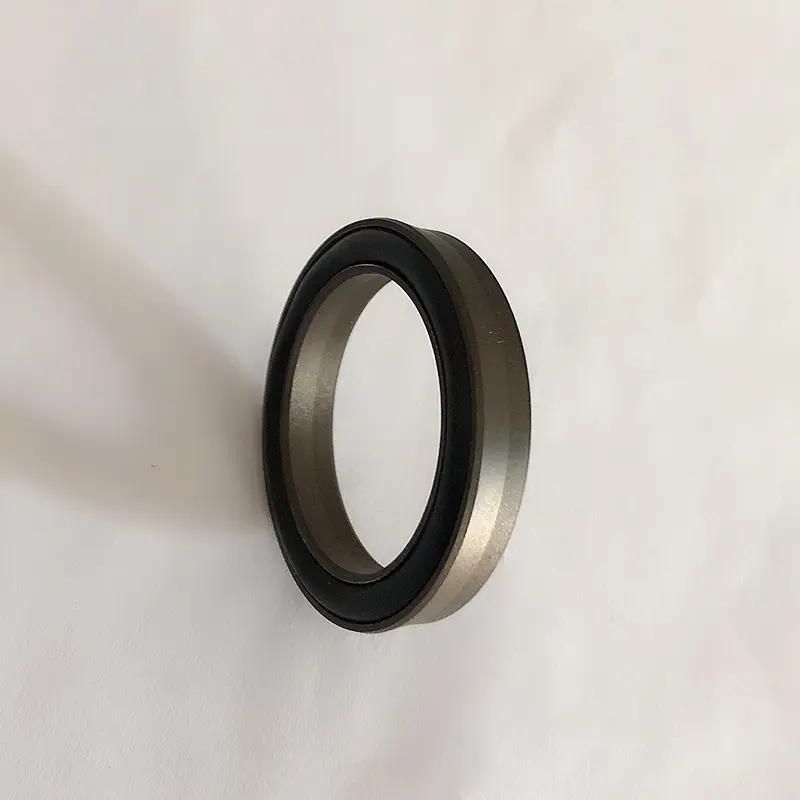

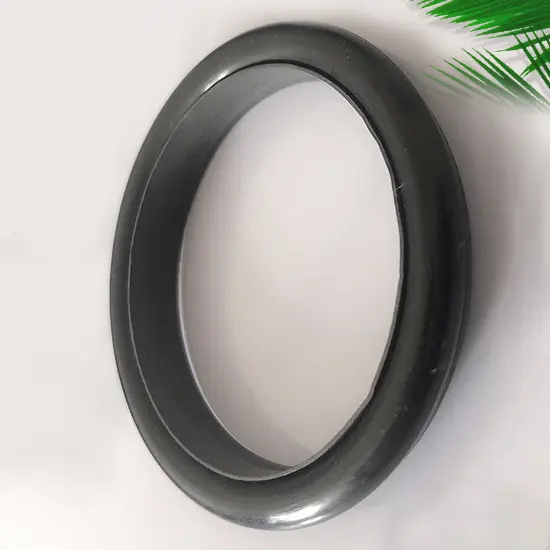

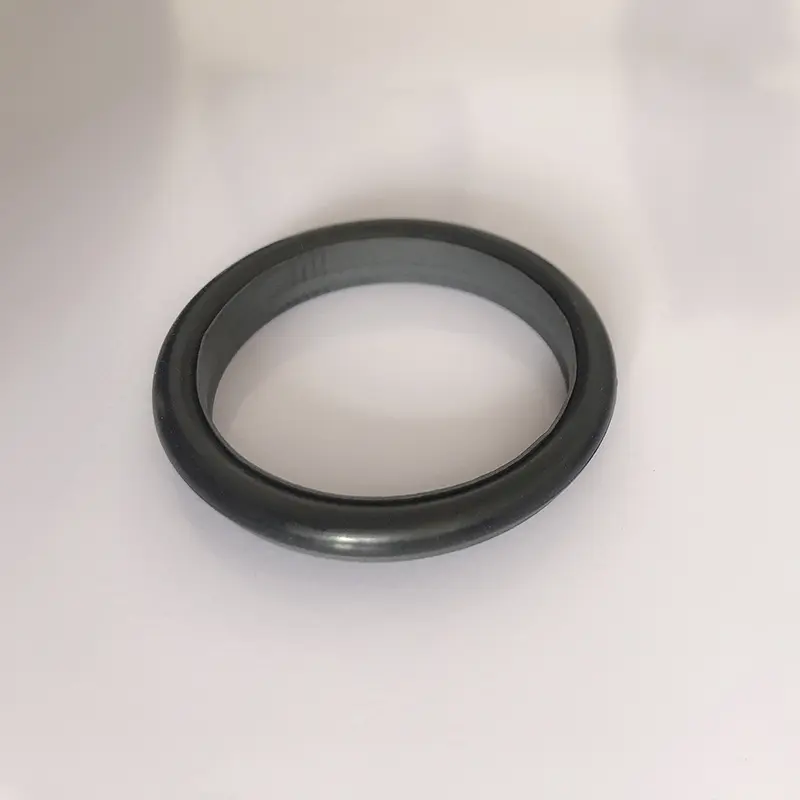

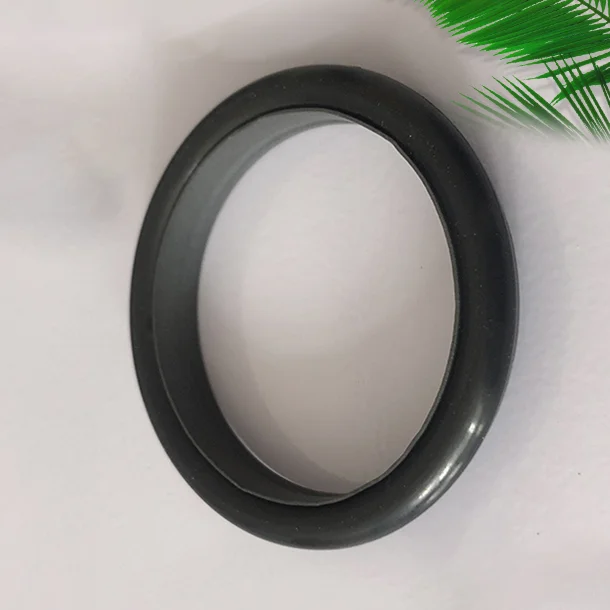

Högtrycks kolvstångtätningarna som tillhandahålls av Ruichen består av PTFE-tätningsringar och O-formade gummiringar, som speciellt används för envägs tätning av hydraulisk fram- och återgående rörelse. De är indelade i RC01-RC14-serien enligt matchande O-ringar. När du arbetar ger O-ringen radiell kraft för att kompensera för slitage på tätningsringen, och tätningsringens tunna läppkonstruktion har bra passform. De två arbetar tillsammans för att skapa en bra tätningseffekt.
Våra högtrycks kolvstångtätningar används allmänt i formsprutningsmaskiner och gjutningsmaskiner i industriella hydrauliska system, grävmaskiner och lastare i ingenjörsmaskiner, hydrauliska delar i biltillverkning och underhåll, landningsutrustning och ställdon i flyg- och hydraulstyrväxlar och vindslasser i skeppsbyggnad. De kan effektivt säkerställa en stabil drift av hydrauliska system och undvika läckage.
Produktfunktioner och applikationer:
Drag:
1. Högtrycks kolvstångtätningar kan användas för både hydrauliska och pneumatiska applikationer.
2. Tätningsprestanda är alltid bra oavsett om det är tätningsförhållanden med höga eller lågtryck.
3. Låg friktion, liten startmotstånd, smidig rörelse, lika dynamisk och statisk friktion, ingen krypande.
4. Tätningen har en lång livslängd, lämplig för oljefri smörjförsegling.
5. Litet strukturellt utrymme och enkel installation och underhåll.
Tillämpliga arbetsvillkor:
Tillämpliga arbetsförhållanden för högtrycks kolvstångtätningar (gränsvärden bör inte visas samtidigt)
| Profil | Modell | Tryck (MPA) | Temperatur (℃) | Hastighet (m/s) | Media |
 |
RC01/RC02 | ≤70 | -35 ~+100 (matchande O-ring NBR) | ≤6 | Hydraulisk olja, flamskyddsvätska (HFA/HFB), gas, etc. |
| -20 ~+180 (matchande O-ring FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (matchande O-ring NBR) | ≤6 | Hydraulisk olja, flamskyddsvätska (HFA/HFB), gas, etc. |
| -20 ~+180 (matchande O-ring FKM) | |||||
 |
Rc05 | ≤200 | -35 ~+100 (matchande O-ring NBR) | ≤6 | Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc. |
| -20 ~+180 (matchande O-ring FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (matchande O-ring NBR) | ≤6 | Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), gas, etc. |
| -20 ~+180 (matchande O-ring FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (matchande O-ring NBR) | ≤6 | Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc. |
| -20 ~+180 (matchande O-ring FKM) | |||||
 |
Rc10 | ≤260 | -35 ~+100 (matchande O-ring NBR) | ≤6 | Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc. |
| -20 ~+180 (matchande O-ring FKM) | |||||
 |
Rc11 | ≤60 | -35 ~+100 (matchande O-ring NBR) | ≤6 | Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc. |
| -20 ~+180 (matchande O-ring FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (matchande O-ring NBR) | ≤6 | Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc. |
| -20 ~+180 (matchande O-ring FKM) | |||||
 |
Rc12 | ≤60 | -35 ~+100 (matchande O-ring NBR) | ≤6 | Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), vatten, etc. |
| -20 ~+180 (matchande O-ring FKM) | |||||
 |
Rc13 | ≤20 | -35 ~+100 (matchande O-ring NBR) | ≤6 | Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), gas, etc. |
| -20 ~+180 (matchande O-ring FKM) | |||||
 |
Rc14 | ≤20 | -35 ~+100 (matchande O-ring NBR) | ≤6 | Mineralbaserad hydraulisk olja, flamskyddsvätska (HFA/HFB), gas, etc. |
| -20 ~+180 (matchande O-ring FKM) |
Materialval:
1. Matchande O-ringmaterial kan väljas: R01 nitrilgummi (NBR), RO2 fluororubber (FKM), etc.
2. Tätningsringsmaterial: PTFE1, PTFE2, PTFE3, PTFE4, PU, etc.
Beställningsexempel: (Endast vissa modeller visas, vänligen kontakta oss för specifika beställningsmodeller)
Ordermodell RC01-80X89.6X7.8-PTFE3-R01
Model-Rod Diameter X Groove Diameter X Groove Bredd PTFE3-modifierad PTFE-materialkod R01 O-ring Materialkod
Beställningsmodell RC03—80x89x10-pfe3-r01
Model-Rod Diameter X Groove Diameter X Groove Bredd PTFE3-modifierad PTFE-materialkod R01-O-ring Materialkod
Beställningsmodell RC06—80x89.9x9.2-pfe3-r01
Model-Rod Diameter X Groove Diameter X Groove Bredd PTFE3-modifierad PTFE-materialkod R01 O-ring Materialkod
Beställningsmodell RC08-80X90.2X11.2-PTFE3-R01 Model-Rod Diameter X Groove Diameter X Groove Width-Material Code
Specifikationer:
(Endast vissa modeller visas, vänligen kontakta oss för specifika beställningsmodeller)

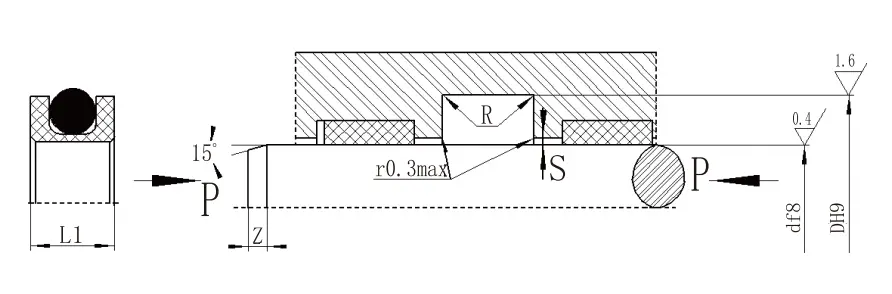

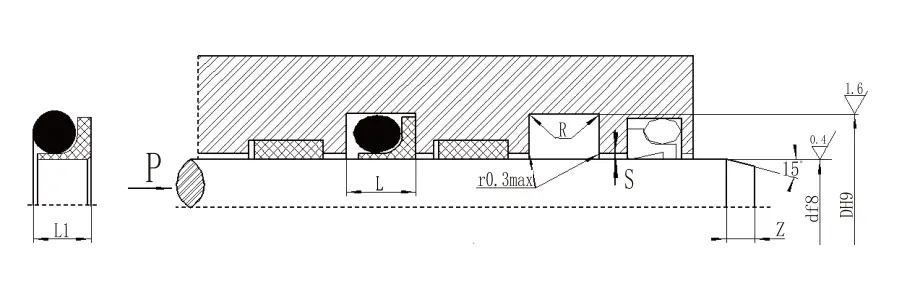

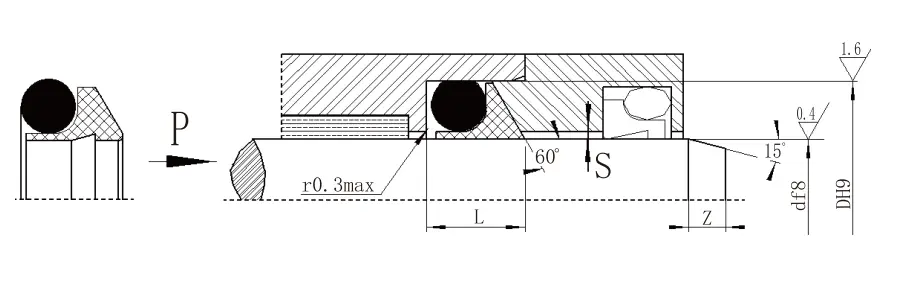

| 4.1 RC01 -specifikationer (produkter av valfri storlek i specifikationstabellen kan produceras) | ||||||||||
| df8 Standardtyp Rc01 |
df8 Ljusbelastning RC01-Q |
df8 Stor belastning RC01-Z |
D H9 | L+0.2 | L1 | Rmax | Smax | Zmin | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3,5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5,0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108,9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39.9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+12,5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Obs: 1. För ≤30 mm rekommenderas det att använda öppet spår. | ||||||||||
| 2. För installation av integrerade (stängda) spårtätningar, se vårt företags installationsguide. 3. För tryck> 40MPa använder tätningsområdet H8/F8 -passningstolerans. | ||||||||||
| 4.1 RC03 Specifikationsparametertabell (produkter av valfri storlek i specifikationstabellen kan produceras) | |||||||
| d f8 | D H9 | L+0.2 | Slax | Zmin | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9,0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12,0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | d+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | d+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| Obs: 1. För tryck> 60MPa använder tätningsrotområdet H8/F8-passningstolerans och den ultrahöga trycktätningen SMAX <0,05. | |||||||
| 2. Vänligen kontakta vårt företag när en stängd spårstruktur måste användas. | |||||||
| 4.1 RC06 -specifikationer (produkter av valfri storlek i specifikationstabellen kan produceras) | ||||||||||
| d f8 Standardtyp Rc06 |
d f8 Ljusbelastning RC06-Q |
d f8 Stor belastning RC06-Z |
D H9 | L+0.2 | L1 | Rmax | Smax | Zmin | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 4 ~ 17.9 | - | d+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D+5,0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106,9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106,9 | 107 ~ 630.9 | 18 ~ 39.9 | D+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106,9 | D+13,0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Obs: 1. För axeldiameter ≤70 mm rekommenderas det att använda öppet spår. För installation av integrerade (stängda) spårtätningar, se installationsguiden. | ||||||||||
| 2. För tryck> 40MPa använder tätningsområdet H8/F8 -passningstolerans. | ||||||||||
| 4.1 RC08 -specifikationer (produkter av valfri storlek i specifikationstabellen kan produceras) | ||||||||||
| Standardtyp DF8 RC08 | Lätt belastning DF8 RC08-Q | Tung belastning DF8 RC08-Z | Spårdiameter D H9 | Spårbredd L+0,2 |
Tätningshöjd L1 | Rundade hörn rmax | Radial clearance smax | Avfasning Zmin |
O-ringtråddiame d0 | |
| <20mpa | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | d+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108,9 | 5 ~ 17.9 | D+6,8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39.9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16,0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22,8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Obs: 1. Kontakta vårt företag när det är stängt spår krävs. | ||||||||||
| 2. Tryck> 60MPa, rot H8/F8 matchande tolerans, ultrahög trycktätning SMAX <0,05. | ||||||||||
