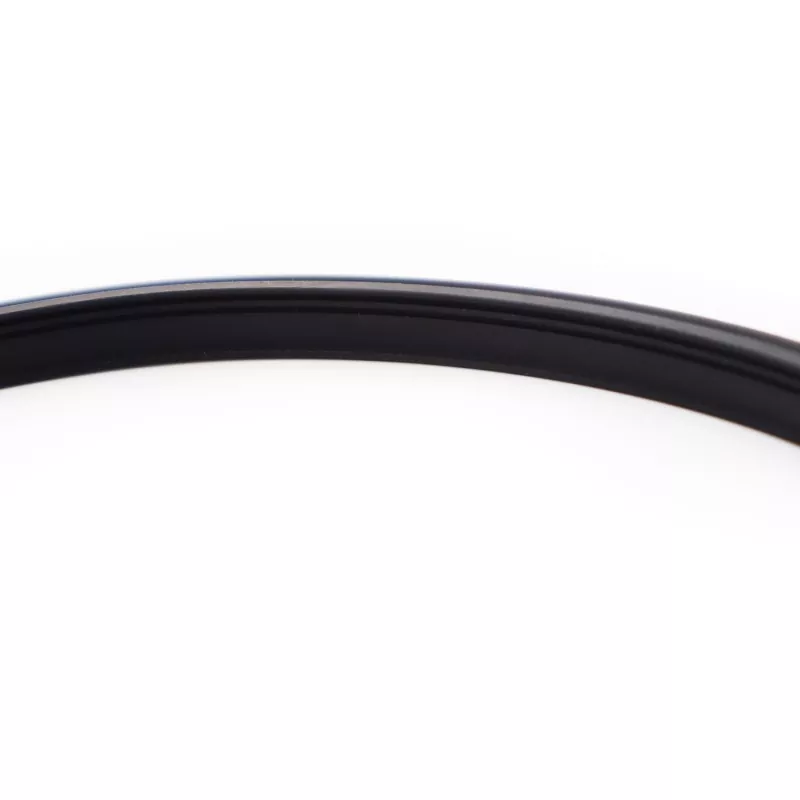

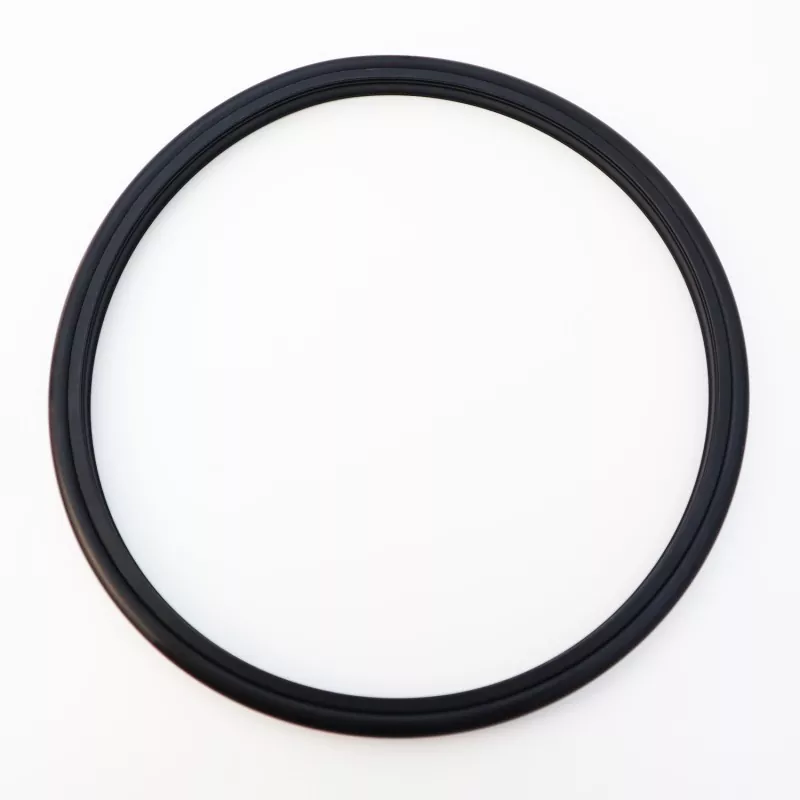

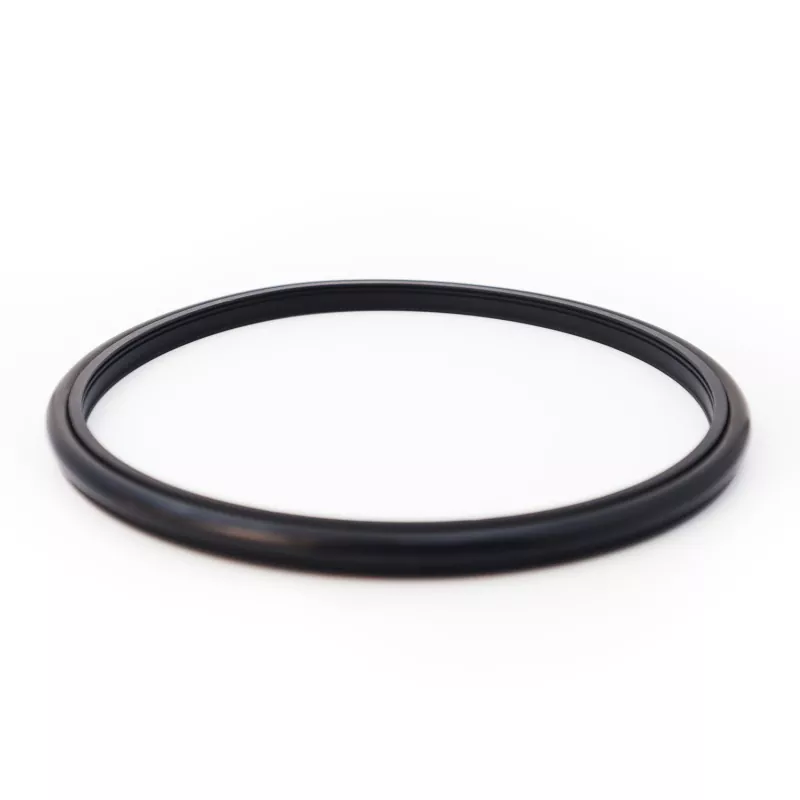

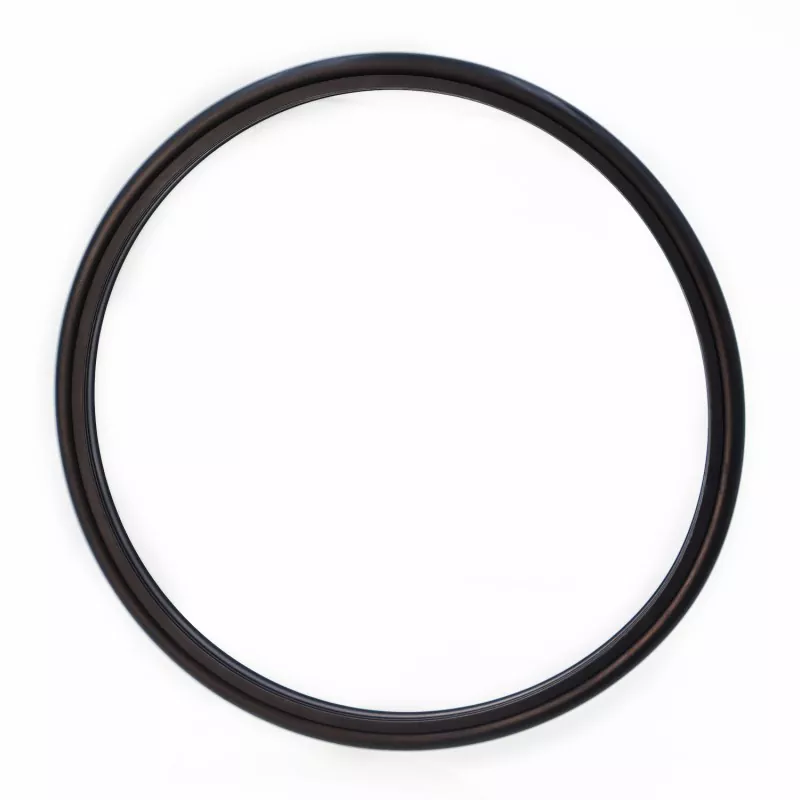

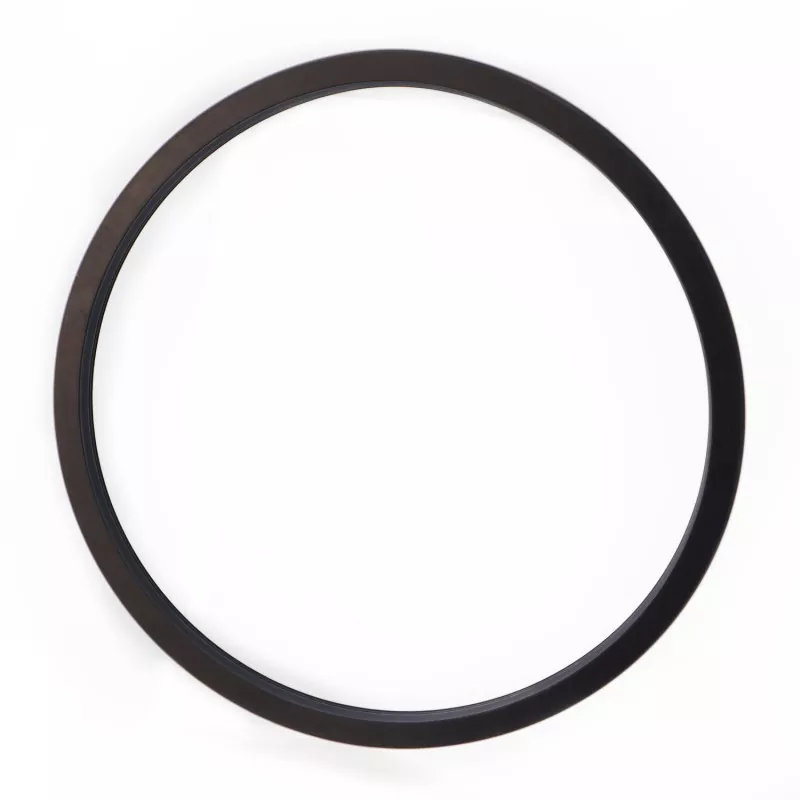

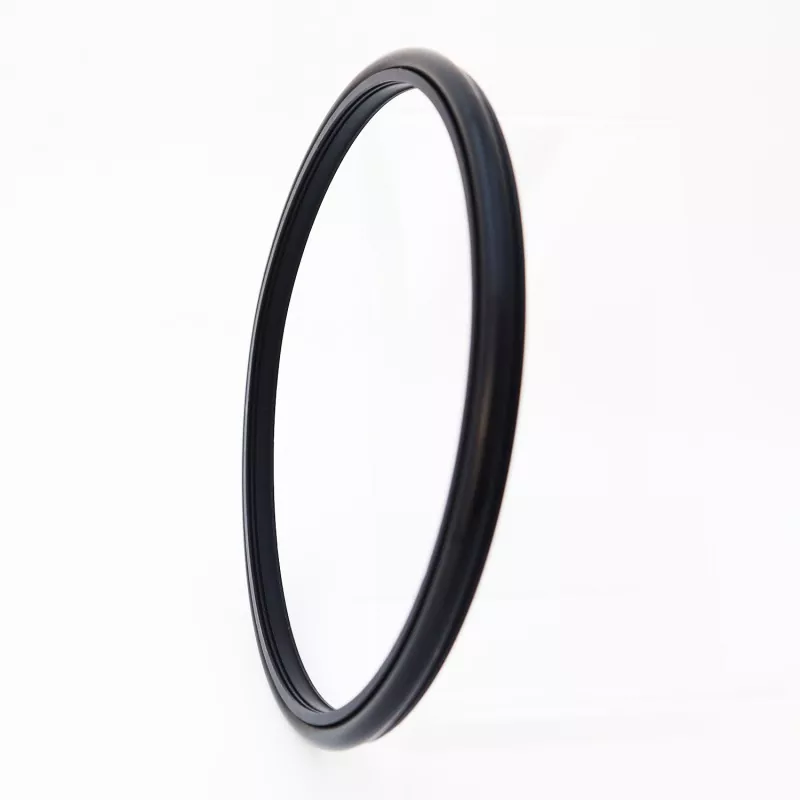

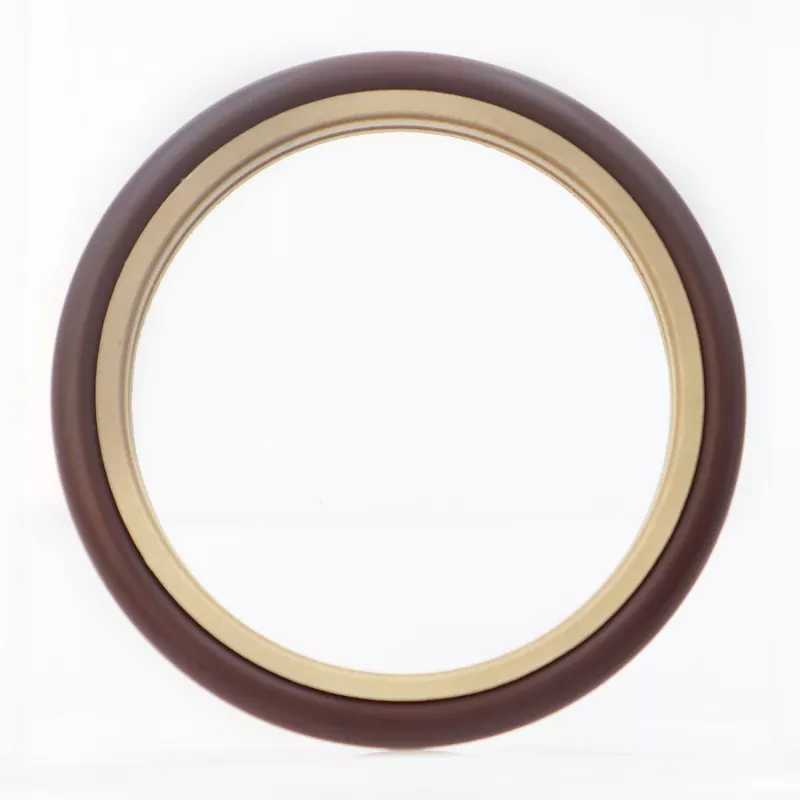

Den RC2061 förstärkta tandade kombinationstätningen (designad för tätning av cementslam) består av en specialdesignad tandad tätningsring gjord av högpresterande teknisk plast och en O-ring av gummi; den är lämplig för enkelriktad tätning i hydrauliska fram- och återgående och roterande applikationer. Dess optimerade läpptjocklek motstår erosion från cementslam och lerorenheter, vilket säkerställer pålitlig tätning och låg friktion samtidigt som det kräver minimalt med installationsutrymme. Konstruktionen underlättar enkel montering och underhåll och mildrar effektivt snabb förseglingsförsämring orsakad av partiklar i mediet.
Den används främst i applikationer som kolvpumpar, slampumpar, skruvborrverktyg, borriggar, oljeprospekteringsutrustning och betongblandningsanläggningar. Nyckelfunktioner inkluderar lång livslängd, låg friktion, utmärkt tätningsprestanda, kompakt fotavtryck och enkel installation och underhåll.
När det används för att täta lerliknande media, rekommenderas det att injicera smörjfett mellan de två (eller flera) tätningselementen.
Gränsvärden bör inte ske samtidigt.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Medium |
|
|
Fram- och återgående rörelse |
Roterande rörelse |
|||
|
≤100 |
-35 till +100 (med NBR O-ring) |
≤6 |
≤2 |
Vatten, lera, råolja, hydraulolja, emulsion |
|
-20 till +200 (med FKM O-ring) |
||||
1. Kompatibla O-ringsmaterial inkluderar: RO1 nitrilgummi (NBR), RO2 fluorelastomer (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE4; andra tillgängliga material inkluderar PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Beställningsmodell: RC2061-80*91.7*7.6-PTFE4-R01 (Modell - Axeldiameter * Spårdiameter * Spårbredd - Materialkod)
Finns i valfri storlek inom det angivna intervallet.
|

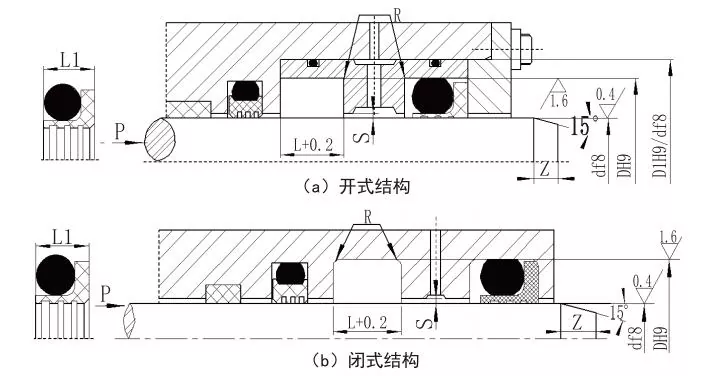

Axeldiameterintervall Standardtyp d f8 RC2061 |
Axeldiameterintervall Kraftig d f8 RC2061-Z |
Spårdiameter D H9 |
Spårbredd L+0,2 |
Tätningsbredd L1 |
Hörnradie Rmax |
Radiellt spel Smax |
Avfasning Zmin |
O-ringens tvärsnittsdiameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Obs: 1. För axeldiametrar ≤30 mm rekommenderas en öppen spårkonstruktion.
2. För roterande tätningsapplikationer rekommenderas en axelythårdhet på HRC ≥58.
3. För tryck som överstiger 30 MPa rekommenderas en H8/f8-passning för extruderingsgapet.
