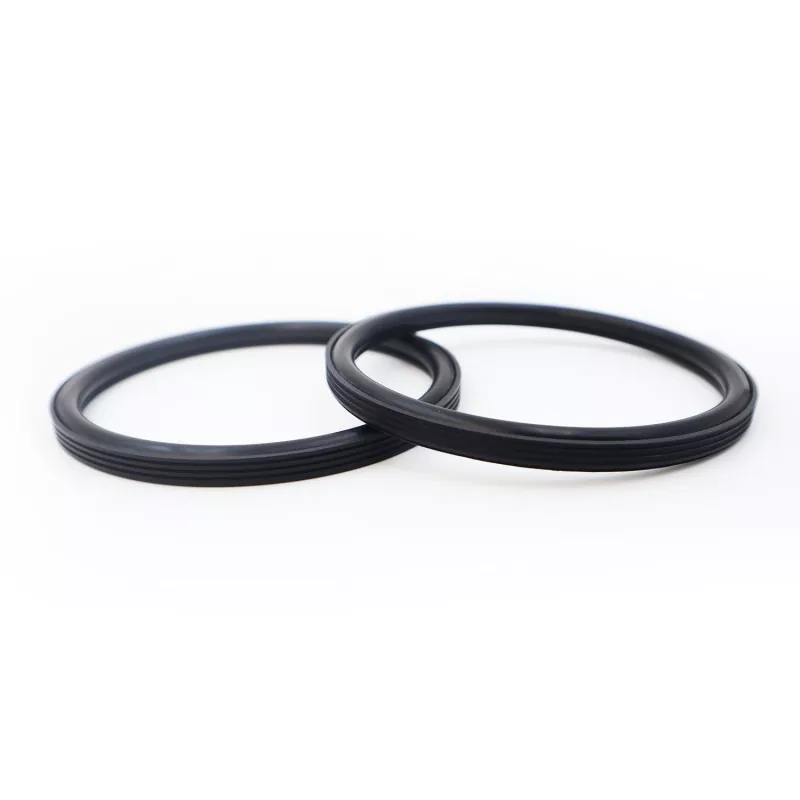

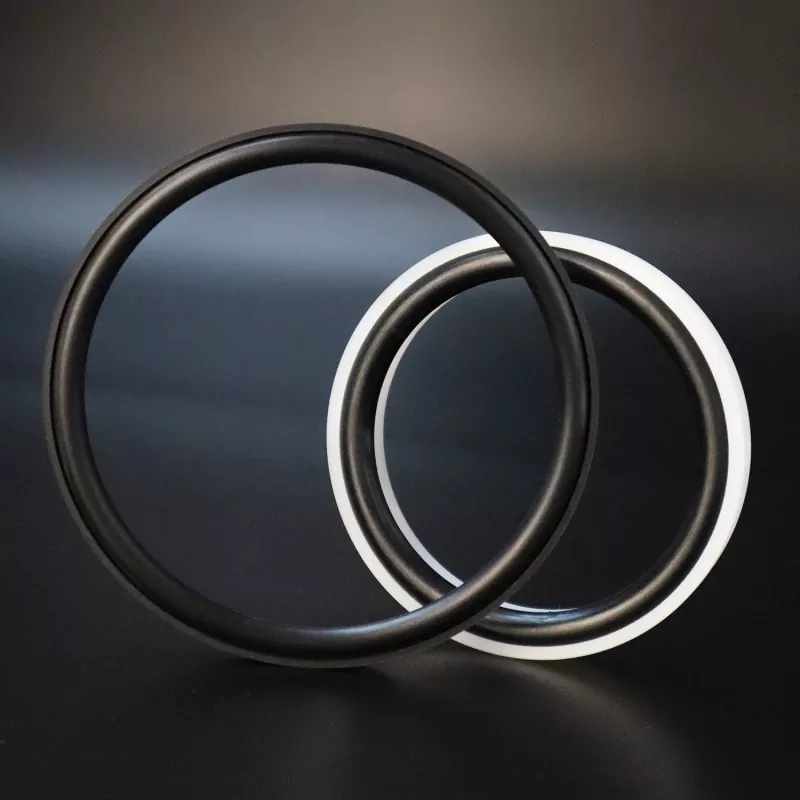

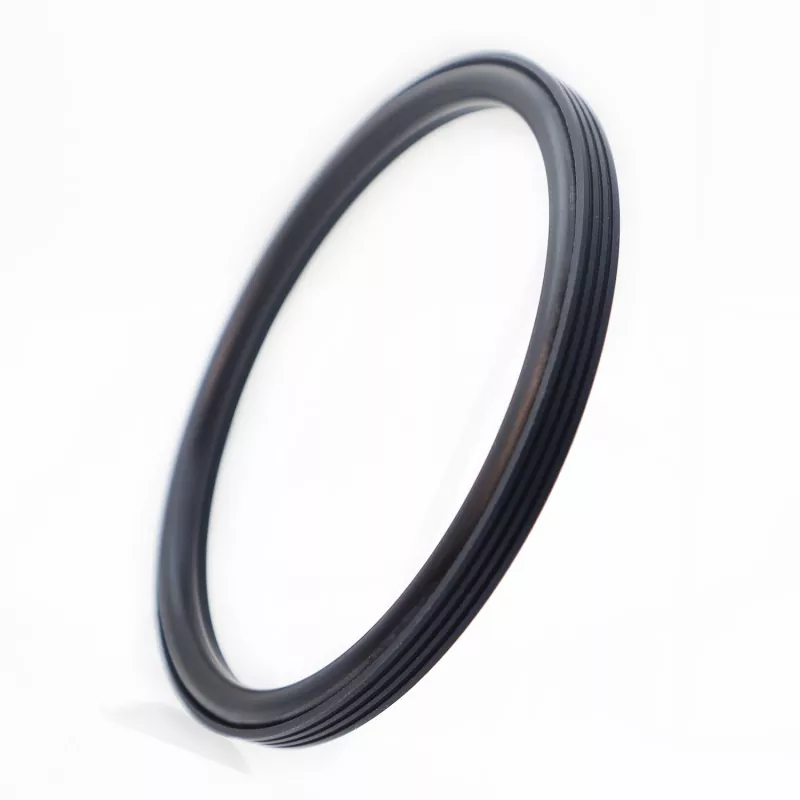

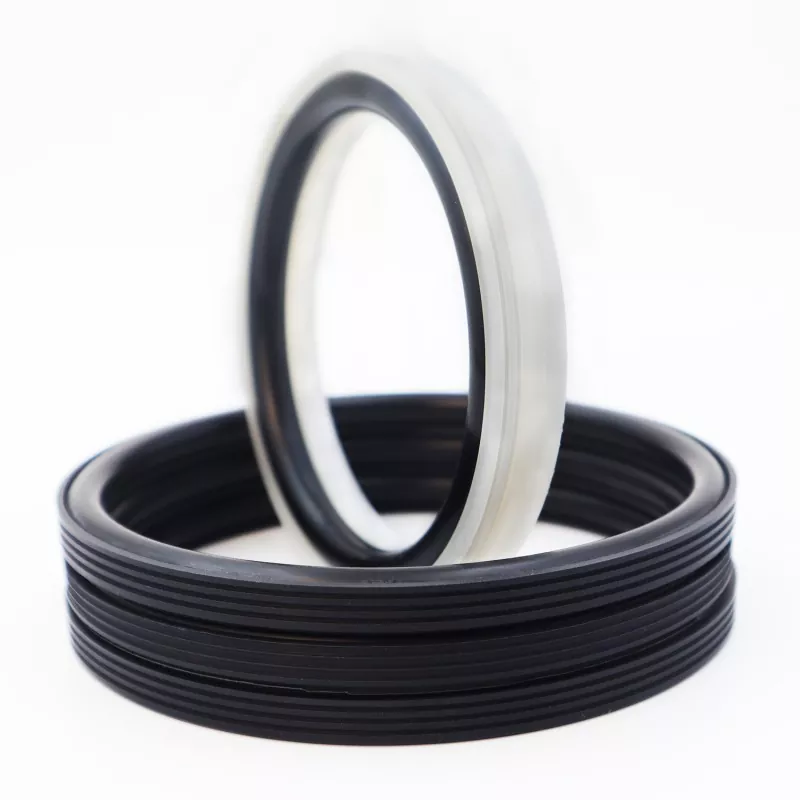

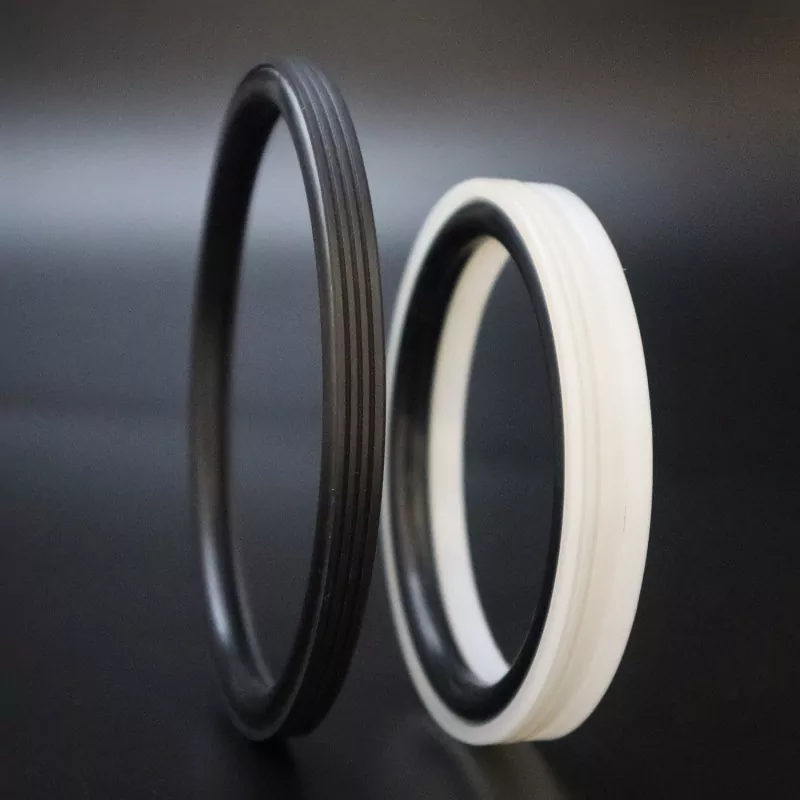

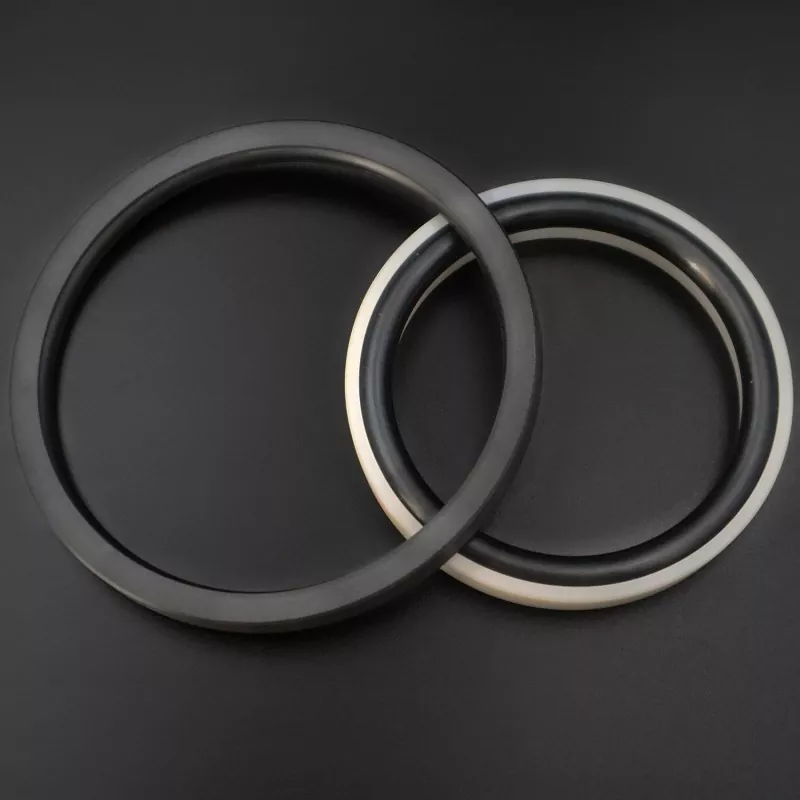

Den RC2062 förstärkta tandade kolvtätningen består av en specialdesignad tandad tätningsring gjord av högpresterande teknisk plast och en O-ring av gummi; den är lämplig för enkelriktad tätning i hydrauliska fram- och återgående och roterande applikationer.
Den har lång livslängd, låg friktion, utmärkt tätningsprestanda, kompakt fotavtryck och enkel installation och underhåll. Den optimerade utformningen av tätningsläppen och tjockleken säkerställer effektiv tätning även när den utsätts för hårda medier såsom cementslam.
Med sin kompakta övergripande struktur minimerar den installationsutrymmeskraven och underlättar bekväm montering på plats och efterföljande underhåll. Den fungerar som en pålitlig tätningslösning för kolvkammare i applikationer för hantering av slam. Vi inbjuder tillverkare av industriell utrustning att utvärdera, jämföra och lägga massbeställningar för denna produkt.
Gränsvärden bör inte ske samtidigt.
|
Tryck (MPa) |
Temperatur (°C)
|
Hastighet (m/s) |
Medium |
|
|
Fram- och återgående rörelse |
Roterande rörelse |
|||
|
≤100 |
-35 till +100 (med NBR O-ring) |
≤6 |
≤2 |
Vatten, lera, råolja, hydraulolja, emulsion |
|
-20 till +200 (med FKM O-ring) |
||||
1. Kompatibla O-ringsmaterial inkluderar: RO1 nitrilgummi (NBR), RO2 fluorelastomer (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE4; andra tillgängliga material inkluderar PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Beställningsmodell: RC2062-80*68.3*7.6-PTFE4-R01

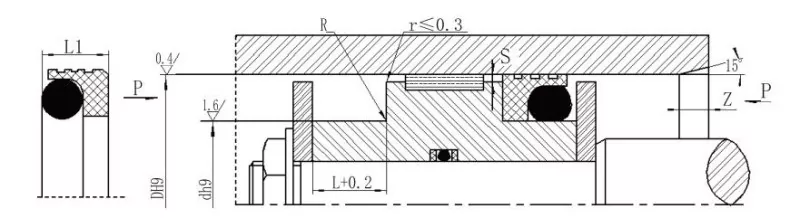

Modell - Borrdiameter * Spårdiameter * Spårbredd - Materialkod
Alla storlekar inom parametrar är tillgängliga
|
Borrstorleksområde Standardtyp D H9 RC2062 |
Borrningsområde Kraftig D H9 RC2062-Z |
Spårdiameter d h9 |
Spårbredd L+0,2 |
Tätningsbredd L1 |
Hörnradie Rmax |
Radiellt spel Smax |
Avfasning Zmin |
O-ringens tvärsnittsdiameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12,9 |
D-6,3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Obs: 1. För håldiametrar ≤30 mm rekommenderas en öppen spårkonstruktion.
2. För tryck som överstiger 30 MPa rekommenderas en H8/f8-passning för extruderingsgapet.
