Grundläggande hydrauliska tätningar

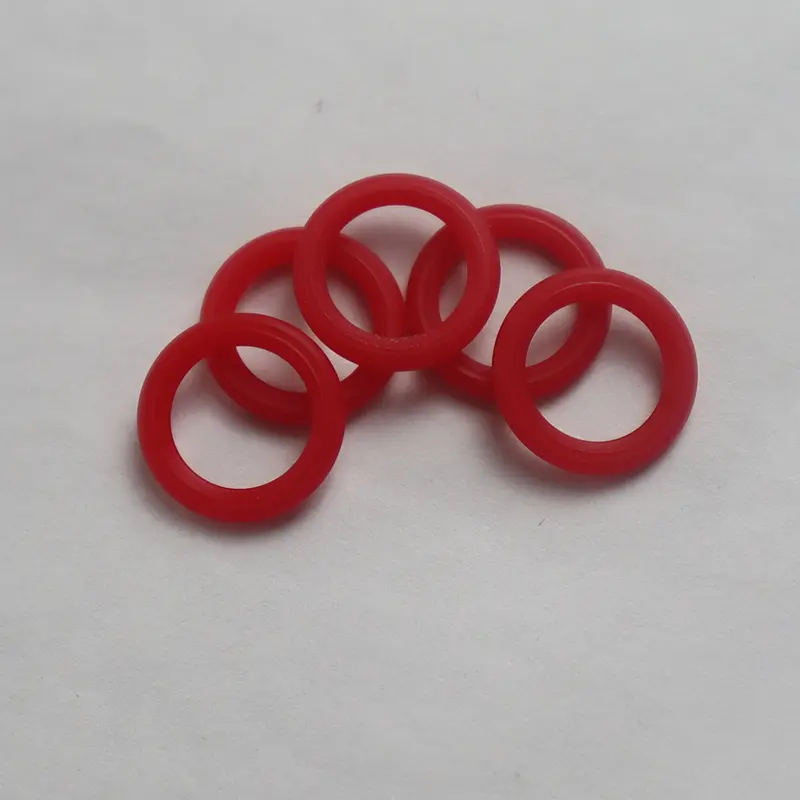

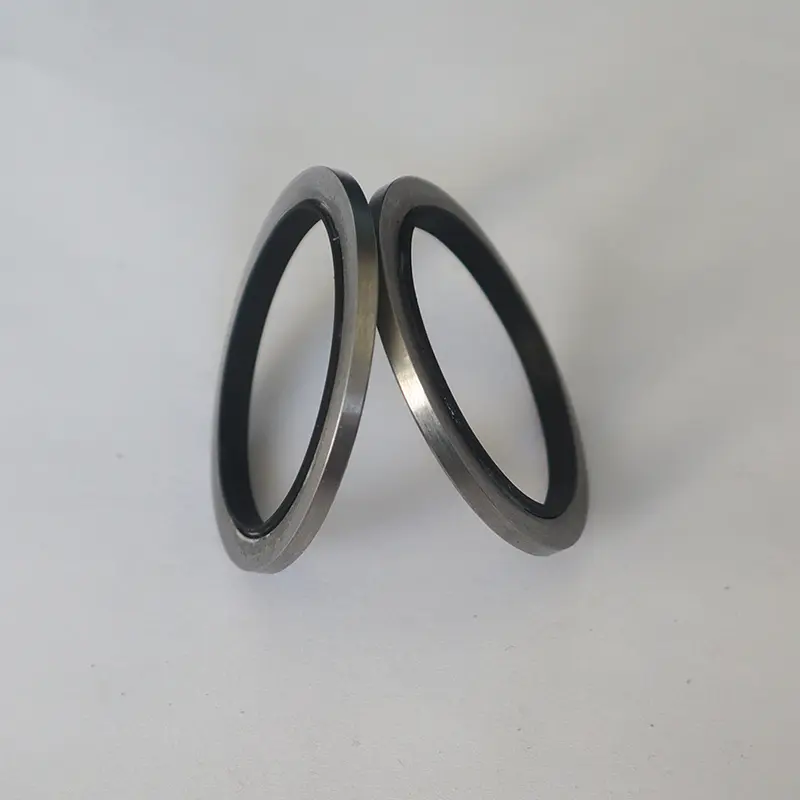

Ruichen Seals grundläggande hydrauliska tätningar inkluderar huvudsakligen flera typer av tätningar, var och en med sina egna fördelar. O-ringar används allmänt vid olika dynamiska och statiska tätningstillfällen på grund av deras låga tillverkningskostnader och bekväm användning. De flesta länder har formulerat en serie produktstandarder för O-ringar, bland vilka den amerikanska standarden (AS568), den japanska standarden (JISB2401) och den internationella standarden (ISO 3601/1) är vanligare. De nationella standarderna är GB3452.1 och GB1235.

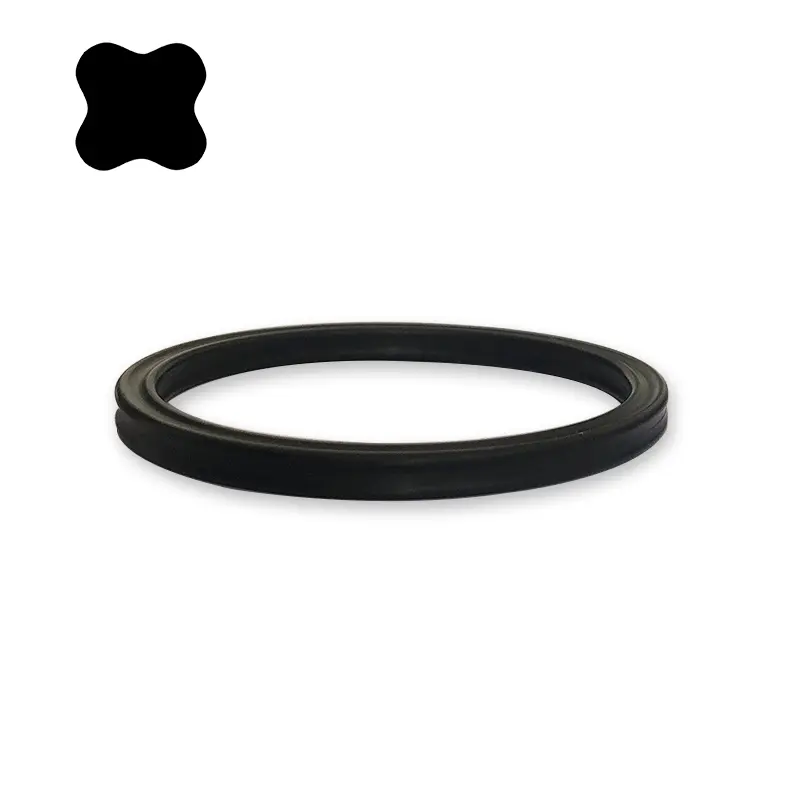

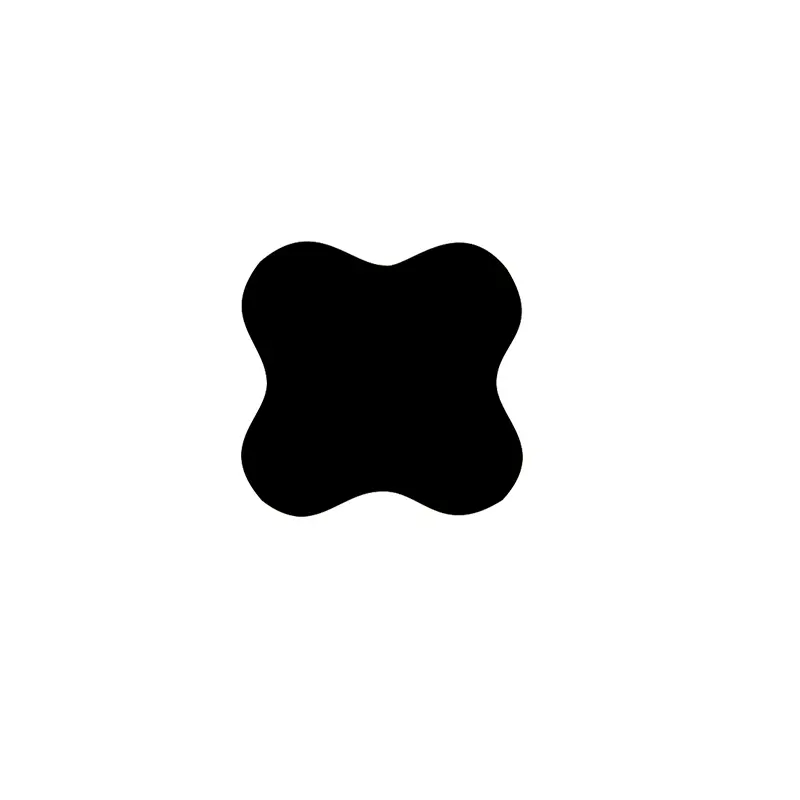

Den stjärnformade tätningsringen är en tätning med fyra läpp med en X-formad form, så den kallas också en X-formad ring. Det är en förbättring och förbättring baserad på O-ringen. Dess tvärsnittsdimensioner är desamma som O-ringen i USA som 568A-standard, och den kan i princip ersätta användningen av O-ringen.

Fördelar med stjärnringar

Jämfört med O-ringar har stjärnringar mindre friktionsmotstånd och mindre startmotstånd eftersom de bildar ett smörjande kavitet mellan de tätande läpparna. Eftersom dess flashkant är belägen i den konkava delen av tvärsnittet är tätningseffekten bättre. Det icke-cirkulära tvärsnittet undviker effektivt det rullande fenomenet under fram- och återgående rörelse.

Stjärnring arbetsmekanism

Stjärnringen är ett självtätande dubbelverkande tätningselement. De radiella och axiella krafterna beror på systemets tryck. När trycket stiger kommer kompressionsdeformationen av stjärnringen att öka, och den totala tätningskraften kommer att öka och därmed bilda en pålitlig tätning.

Hur man väljer en stjärnformad tätningsring

Om diametern på axeln och hålet är känt väljer du lämplig stjärnformad tätningsring enligt följande kriterier:

1. Statisk tätning eller återgående linjär rörelse: (1) Håltätning: Den inre diametern på den stjärnformade ringen bör vara kompatibel med spåret, eller mindre än cirka 2% av spårets bottendiameter. Eftersom pre-kompressionskraften som genereras av pre-kompression kan effektivt förhindra att den stjärnformade tätningsringen vrids och rullas. (2) Axelatätning: Den inre diametern på den stjärnformade ringen ska vara lika med eller på lämpligt sätt större än axelens ytterdiameter med cirka 0,2 ~ 0,3 mm, eller den kan vara cirka 1% större än axelens ytterdiameter. Som ett resultat blir tätningsringen enklare att installera och ha en längre livslängd.

2. Rotary tätning: Den inre diametern på den stjärnformade ringen bör vara cirka 2 ~ 5% större än diametern på axeln den tätningar. Eftersom tätningsringen genererar friktion och värme när den används i en roterande rörelse, och gummiet kommer att krympa när den värms upp (Joule -effekten). För att säkerställa att tätningsringen kan smörjas och arbeta pålitligt måste en stjärnformad ring med en inre diameter större än axeldiametern väljas. Vanligtvis kan en tätningsring med ett mindre tvärsnitt tillgodose behoven hos statisk tätning. Tvärtom, en tätningsring med ett större tvärsnitt bör väljas för att möta den dynamiska tätningen. När det gäller högt tryck eller stora luckor måste ett gummimaterial med högre hårdhet väljas. Det bästa sättet är att lägga till en PTFE -fästring för att förhindra extrudering av hög tryck.

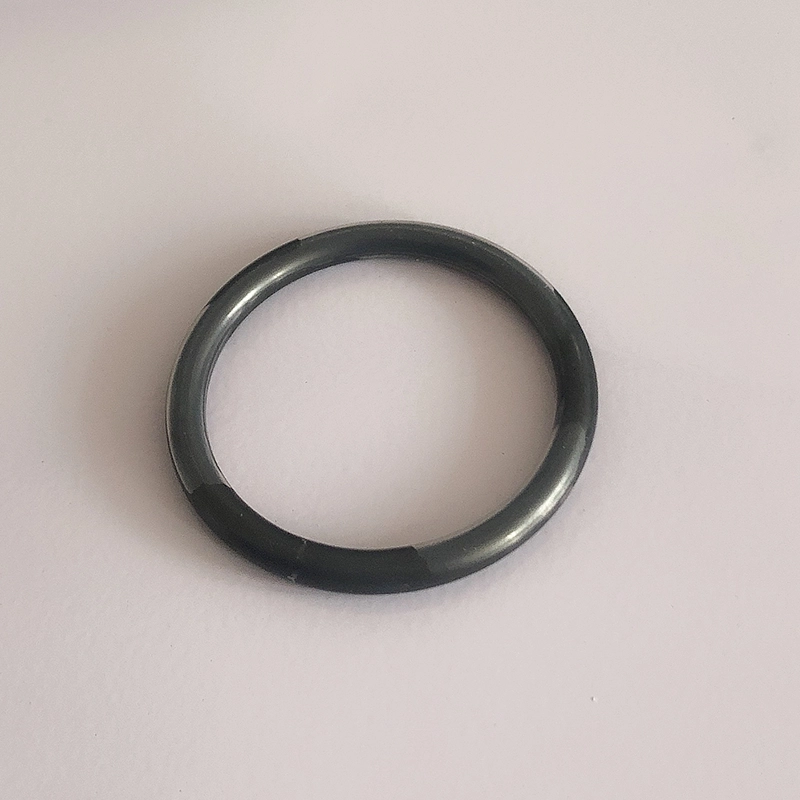

Den belagda O-ringen organiskt kombinerar elasticitet och tätning av gummi med den kemiska resistensen hos Teflon. Den består av en silikon eller fluororubber inre kärna och en relativt tunn teflon FEP eller Teflon PFA yttre beläggning.

Material: Teflon FEP och Teflon PFA är i huvudsak lika, men Teflon PFA har bättre hög temperaturmotstånd än Teflon FEP. Tillämpligt temperaturområde Teflon FEP Shell: -60 ℃ ~ 205 ℃ kan användas vid 260 ℃ för en kort tid Teflon PFA -skal: -60 ℃ ~ 260 ℃ kan användas vid 300 ℃ för en kort tidsfördelar:

1. Enastående kemisk resistens, lämplig för nästan alla kemiska medier

2. Brett temperaturområde

3. Bra kompressionsmotstånd

4. Anti-friktion

5. Bra svängande anti

6. Högtrycksmotstånd

7. Utmärkt tätnings hållbarhet och lång livslängd

Applicering: Pumpar och ventiler, reaktionskärl, mekaniska tätningar, filter, tryckkärl, värmeväxlare, pannor, rörledningsflänsar, gaskompressorer, etc.

Applikationsindustri: Kemisk industri, flygplanstillverkning, läkemedelsindustri, olje- och kemisk transport och raffinering, filmindustri, kylteknik, livsmedelsindustri, pappersindustri, färgtillverkning, färgsprutning, etc.

Installationsinstruktioner för tätningsringar

1. De delar där tätningsringarna är installerade eller passerade måste vara släta, fria från burr, spår och skarpa hörn. Det inre hålets grovhet bör nå 1,6μ och axelns grovhet bör nå 0,8um.

2. Applicera ren lätt olja eller fett för att smörja förseglingsringens yta och de relevanta delarna i kontakt.

3. Om det är svårt att installera tätningsringen på axeln, fördjupa den i varmt vatten i några minuter för att utöka den. Denna mjukade och utökade O-ring är lättare att installera. Installera O-ringen när det är varmt och dess storlek kommer att återgå till sin ursprungliga storlek efter att ha svalnat.

4. Böj inte O-ringen för våldsamt, annars kommer det att orsaka rynkor i Teflon och påverka dess användning.

Den rekommenderade komprimeringen av den belagda O-ringen är som följer:

Statisk tätningstillstånd: 15%-20%

Dynamiskt tätningstillstånd: 10%-12%

Pneumatiskt tillstånd: 7%-8%

Den faktiska kompressionen bör ta hänsyn till arbetsförhållandena, särskilt tätning av arbetstryck och andra faktorer.

Produktfunktioner och applikationer:

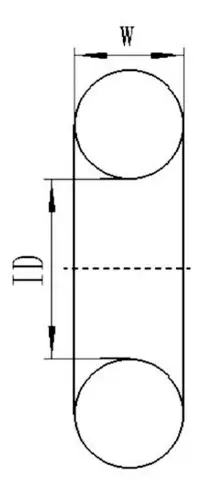

Standard	O-ring tvärsnittsdiameter w
Amerikansk standard som 568 British Standard BS 1516	1.78	2.62	3.52	5.33	6.99	-
Japansk standard IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
International Standard ISO 3601/1 Tysk standard DIN 3771/1 Kinesisk standard CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Föredragna metriska storlekar	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Amerikansk standard som 568 (900 serie)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Stjärnringmaterial:

Materialet är i allmänhet Shaw A70 nitrilgummi NBR.

Belagd O-ring:

Schematiskt diagram över spåret i den inkapslade O-ringen

Dimensionstabell över spåret i den inkapslade O-ringen (rekommenderas)

Ruichen Seal Ptfe Seal Installation Guide

Ⅰ. Installationsguide

1. Tätningen måste installeras på den förinstallerade sidan, mot tryckriktningen.

2. Cylinderkroppen och kolvstången måste göras med push-in-champar som uppfyller kraven i vårt företags prover.

3. Skarpa kanter måste vara fria från burrs och rundade eller avfasade.

4. Trådar, styrringspår, etc. bör täckas, eftersom tätningen inte kan skjutas genom spår, borrade hål eller grova ytor.

5. Alla damm, skräp eller andra främmande partiklar måste försiktigt avlägsnas.

6. Verktyg med skarpa kanter ska inte användas.

7. PTFE -tätningsringar är lättare att expandera i uppvärmd olja eller vatten (cirka 80 ~ 120 grader) och är enkla att återställa till sin ursprungliga form.

8. Om tätningens läpp måste passera genom oljetryckhålet, bör en plastpinne användas för att försiktigt trycka läppen för att förhindra hålet i hålet från att skada tätningsläppen. Cylinderns hål bör avfasas. (Bild 3)

Ⅱ. Installationsmetod

Öppna (split) spår kan installeras utan verktyg.

Installation av stängd spårkolvstöd (figur 1)

1. Rengör och olja alla tätningsunderlag, tätningar och installationsverktyg.

2. Placera gummiringen i spåret (var försiktig så att du inte vrider den).

3. Komprimera PTFE -tätningsringen i en njurform utan att bilda en spetsig böj, placera den komprimerade PTFE -tätningsringen i spåret och platta den försiktigt för hand.

4. Tryck återhämtningsmandreln till tätningen och vrid försiktigt mandrellen. Lämna den i 1 minut och ta bort dornen. Installationen är klar.

Installation av kolvtätningar i stängda spår (figur 2)

1. Rengör och olja alla tätningsunderlag, tätningar och installationsverktyg.

2. Placera gummiringen i spåret (var försiktig så att du inte vrider den).

3. Tryck PTFE -tätningsringen på styrhylsan och sträck tätningsringen.

4. Tryck den sträckta tätningsringen i kolvspåret.

5. Tryck på korrigeringshylsan till tätningsringen och rotera korrigeringshylsan samtidigt. Ta bort korrigeringshylsan efter att ha lämnat den i 1 minut och installationen är klar.

Obs: 1. Kontakta vårt företag om den produkt som anges i vårt företags prov inte kan installeras i ett stängt spår men inte är lämplig för ett öppet spår.

2. Ovanstående installation av PTFE -tätningar är inte tillämplig på alla PTFE -tätningar. Kontakta vårt företag om det behövs.
