Hydrauliska tätningar för kolvar och kolvstänger

Hydrauliska tätningar för kolvar och kolvstänger är en av den hydrauliska tätningsserien som Ruichen -tätningar kan ge dig. Våra FoU och produktionsfunktioner har testats av tid och praktiska tillämpningar. De uppdelade modellerna i produktserien är rika och mångsidiga, vilket ger mer riktade lösningar för olika arbetsförhållanden och scenarier.

Skicka förfrågan

Produktbeskrivning

Hydrauliska tätningar för kolvar och kolvstänger är ett enhetligt namn för en klass av hydrauliska tätningar, men vi har faktiskt delat många olika modeller, och egenskaperna och fokusen på olika modeller kommer också att vara olika. Som professionell tillverkare är vi mycket glada att presentera dig. Naturligtvis, om du har andra anpassade behov, kan du också kontakta oss för en djupare förståelse.

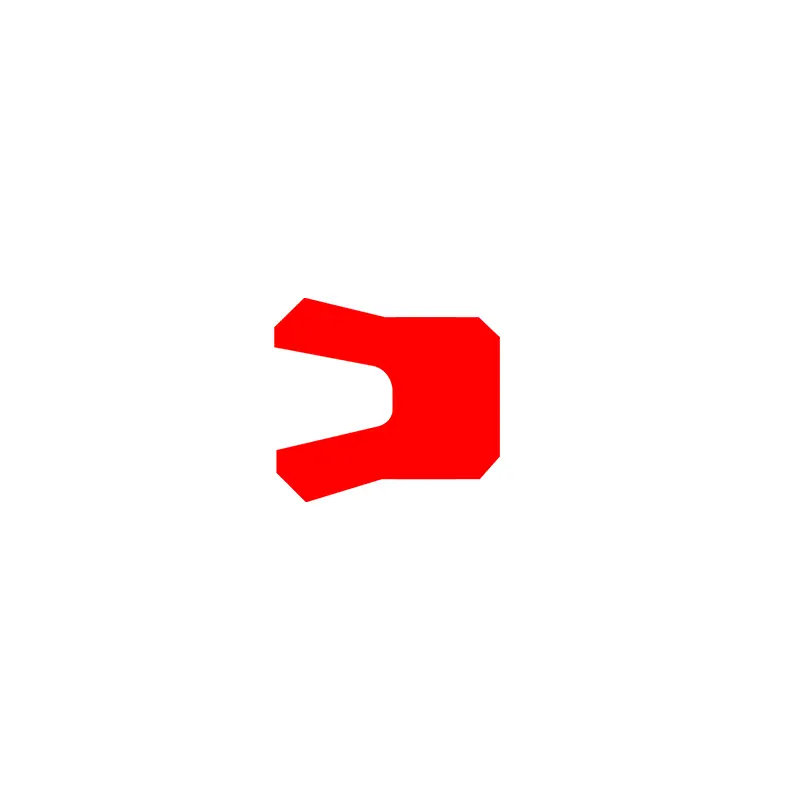

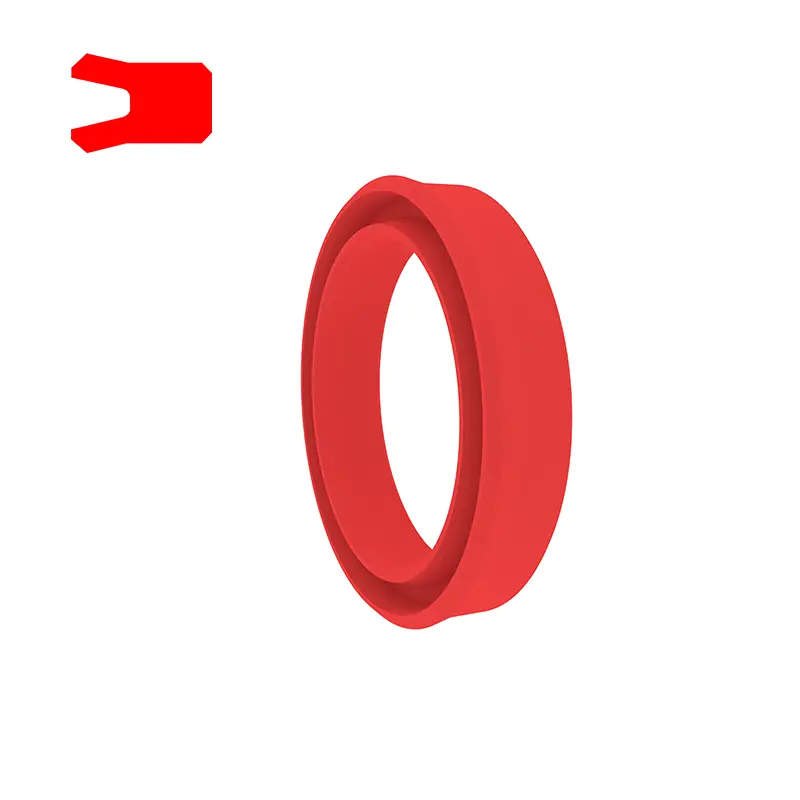

FN-tätning är en symmetrisk tätning som är speciellt som används på kolvar eller kolvstänger, som används i gångmaskiner, lätta industriella maskiner, jordbruksmaskiner, kranar, bilar, skogsmaskiner, gruvmaskiner, etc.

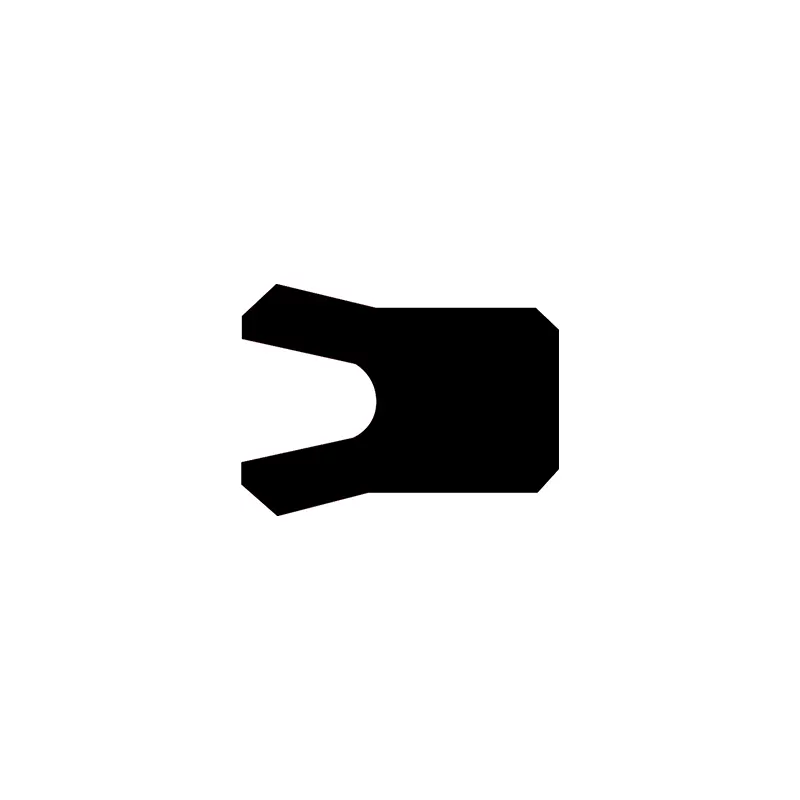

UHS-tätning är en symmetrisk tätning för både hål och axlar, med ett mindre tvärsnitt, som kan installeras i det integrerade spåret. En stödring krävs vid roten när den används under 16 ~ 32MPa.

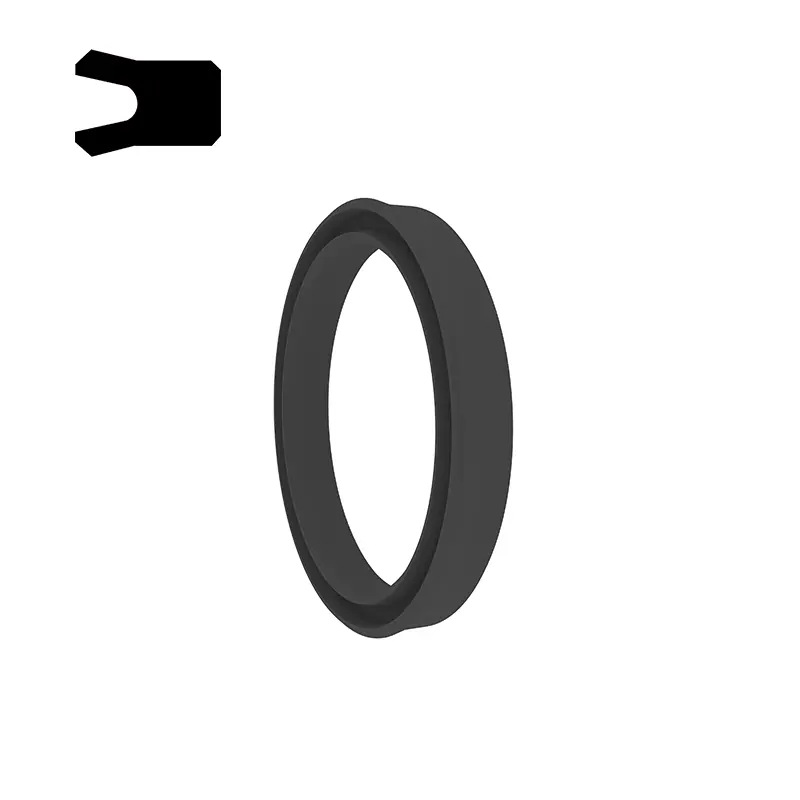

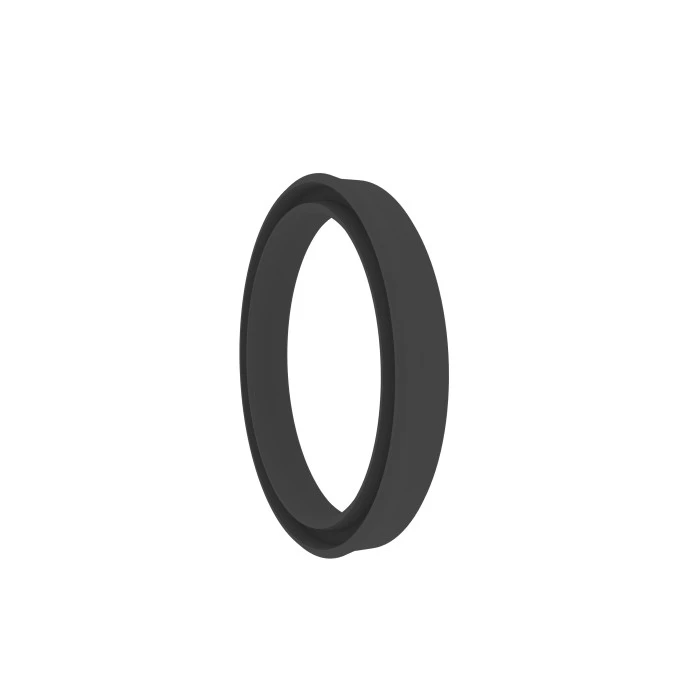

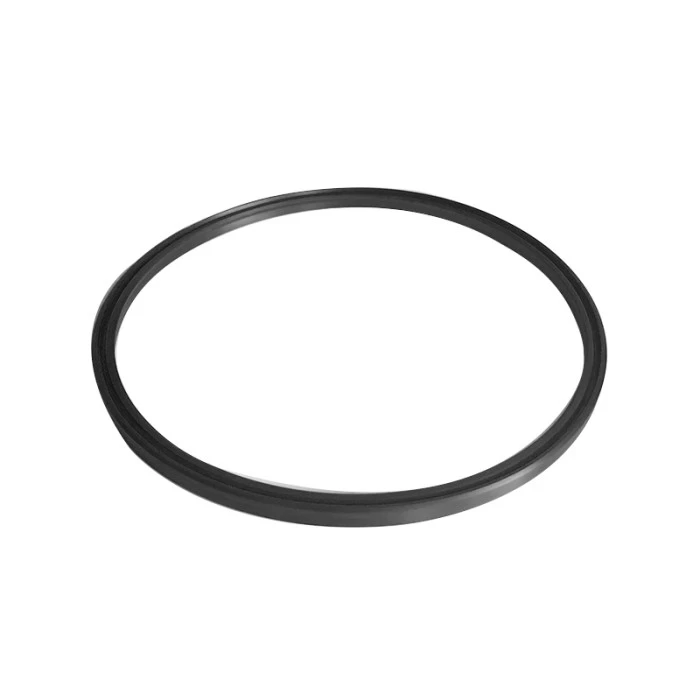

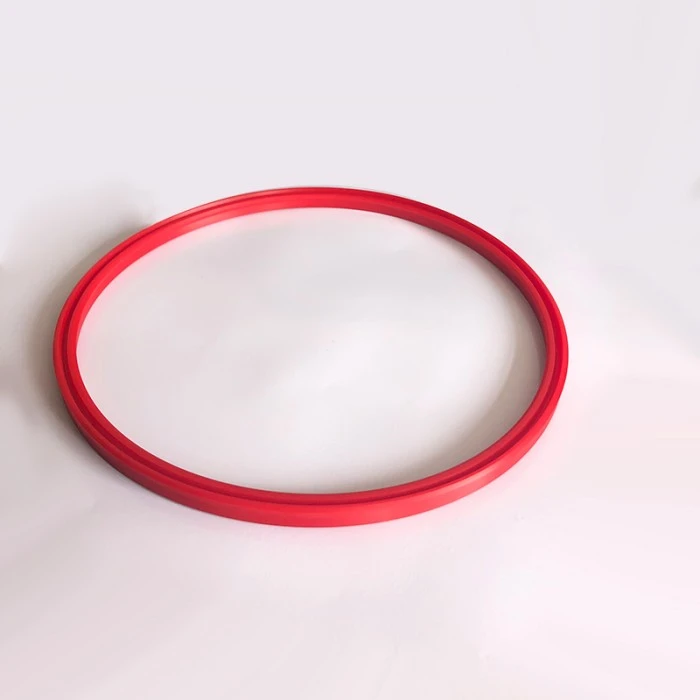

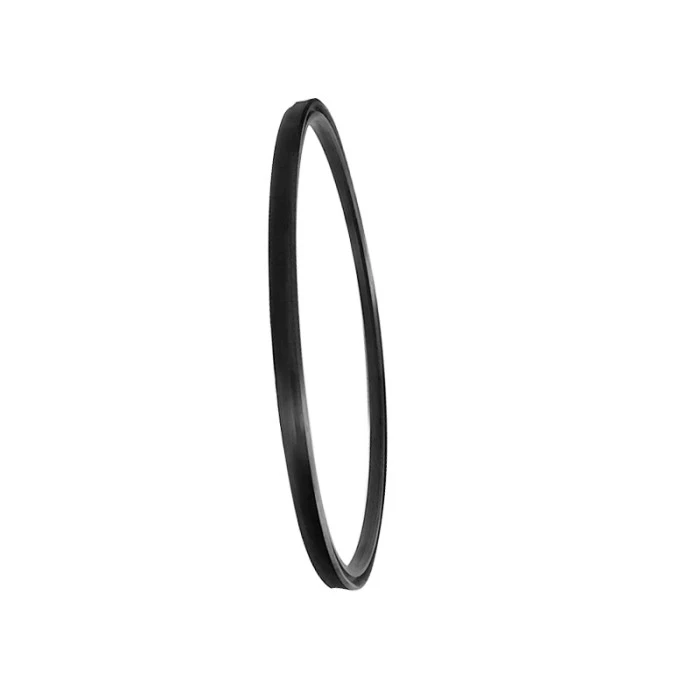

RCBKY-tätning är en symmetrisk tätning för både hål och axlar, med god dynamisk och statisk tätningsprestanda. Det används huvudsakligen för tätning av stor diameter, och materialet är nitrilgummi (NBR).

BA-tätning är en symmetrisk tätning för både hål och axlar, främst används för att täta kolvar, kolvstänger, smide maskiner och hydraulutrustning för promenadutrustning. Drag:

1. Känslig för vibrationsbelastningar och trycktoppar

2. Good Anti-Extrugers förmåga

3. Bättre tätning under ingen belastning och låg temperatur

Lämplig för hårda arbetsförhållanden

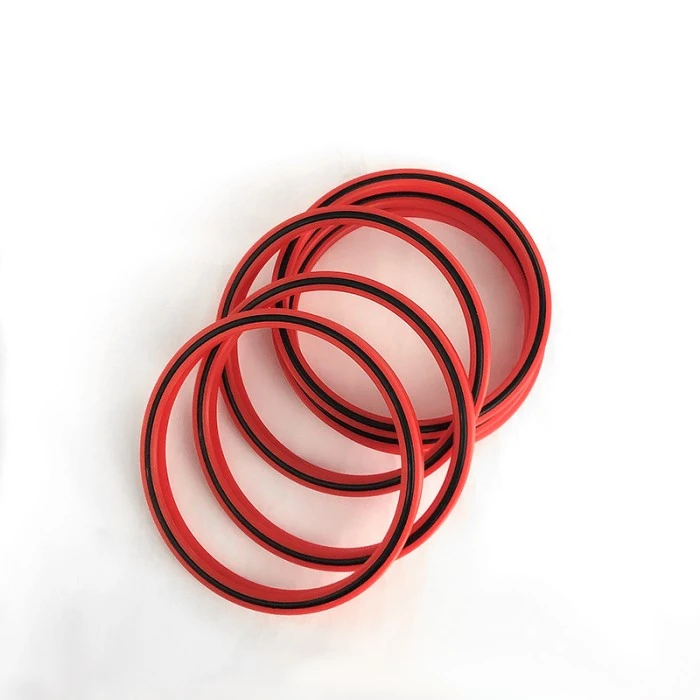

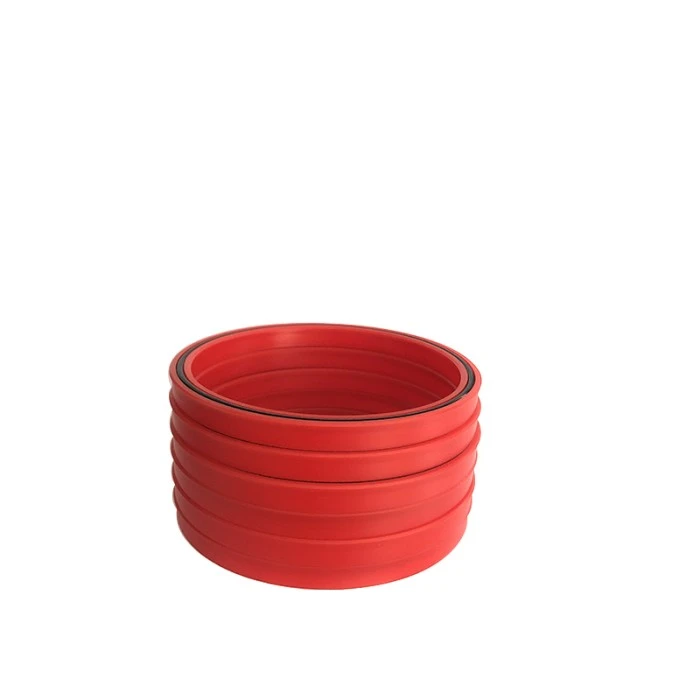

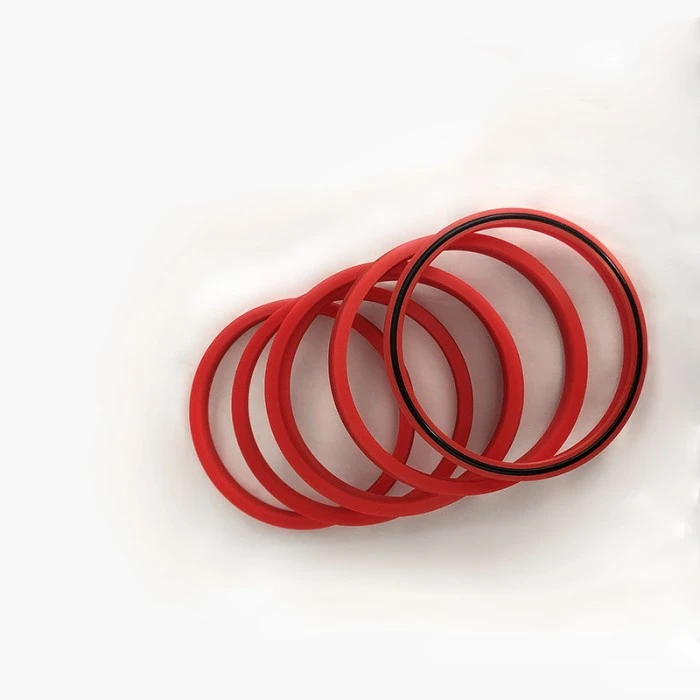

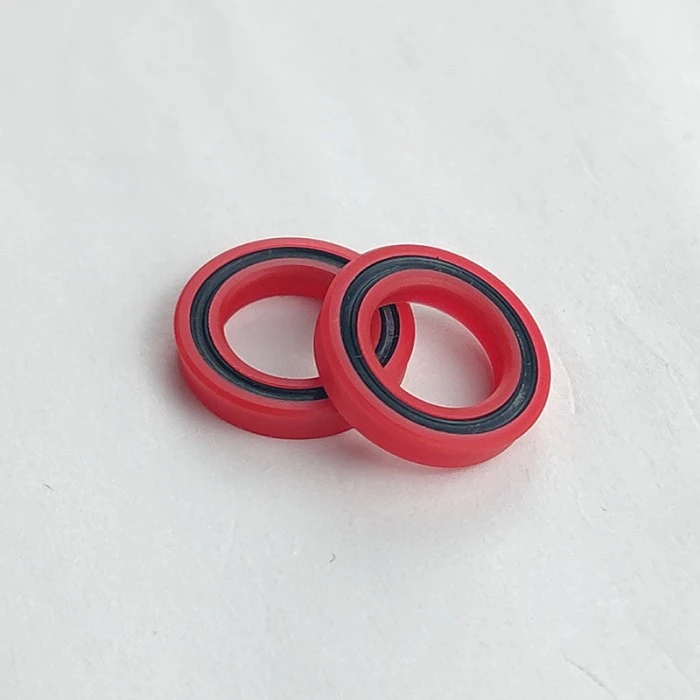

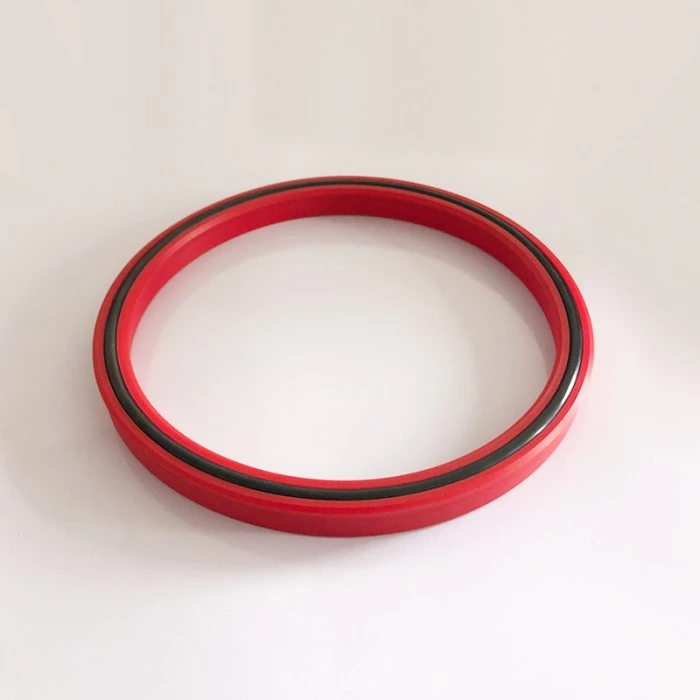

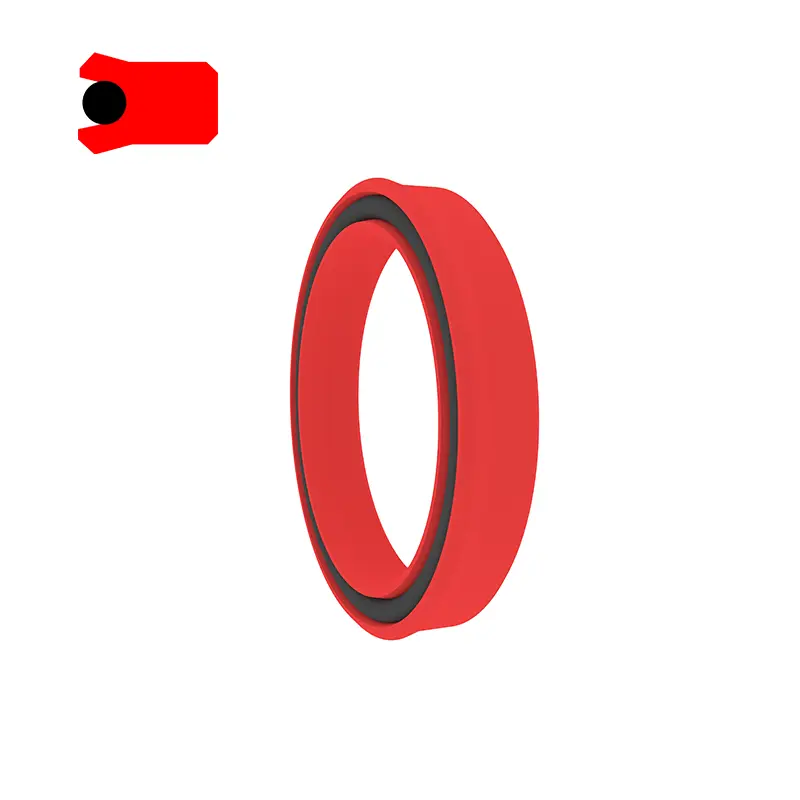

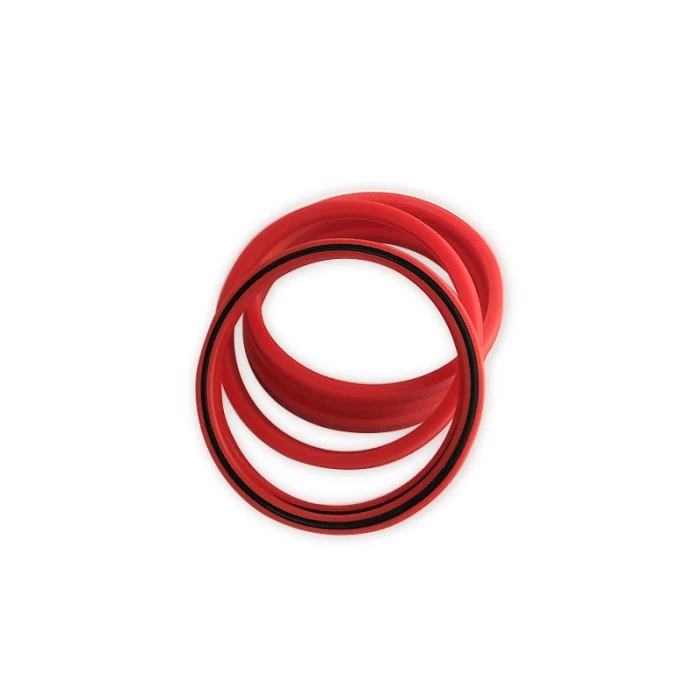

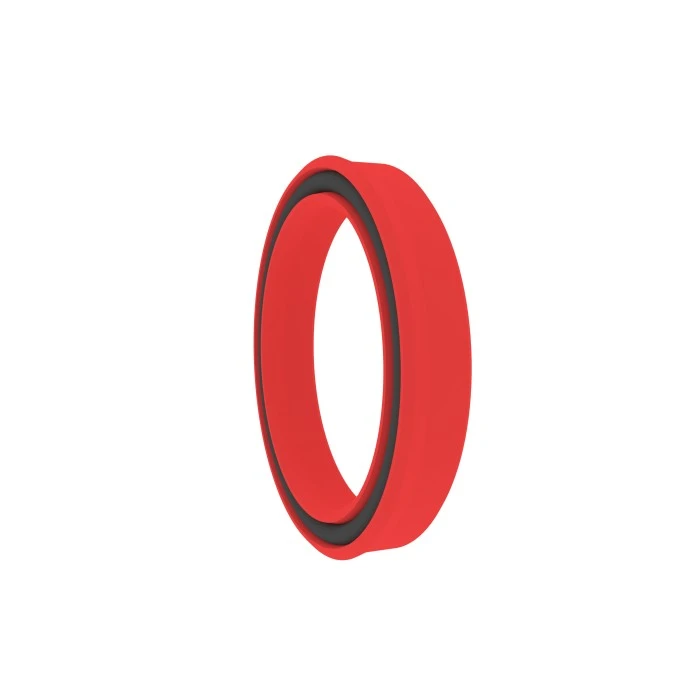

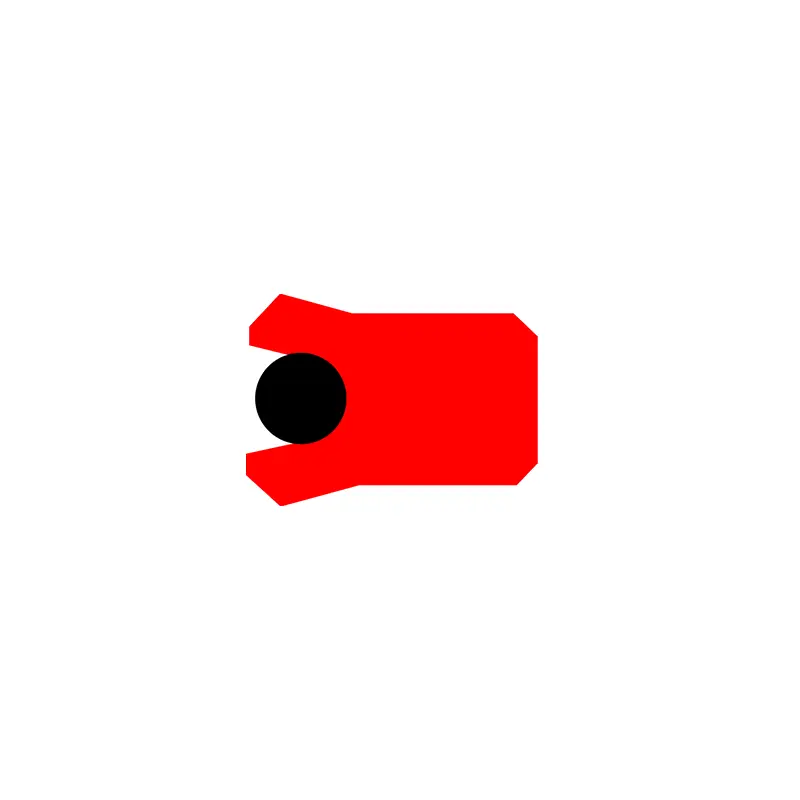

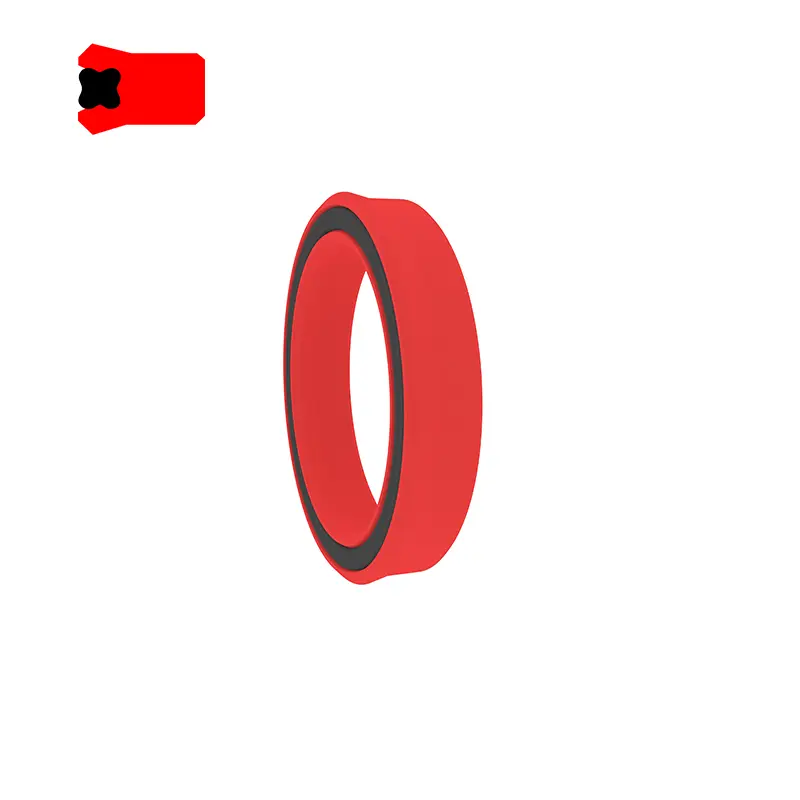

VAD -tätning är en symmetrisk tätning för både hål och axel. Det är resultatet av vidareutveckling av läpptätning. Stjärnringen spelar en radiell kraftroll och kompenserar för slitage på tätningsläppen. Systemtrycket överförs till tätningsläppen genom den komprimerade och deformerade stjärnringen, så det höga och lågt trycktätningsprestandan är utmärkt. Det används huvudsakligen för tätningskolumner, kolvstänger, smide maskiner och hydraulutrustning för promenadutrustning. Materialet är: polyuretanmaterial (PU) + nitrilgummi (NBR), funktioner:

1. Oskänslig för vibrationsbelastning och trycktopp

2. Good Anti-Extrugers förmåga

3. Bättre tätning under ingen belastning och låg temperatur

4. Lämplig för hårda arbetsförhållanden

5. Lång livslängd.

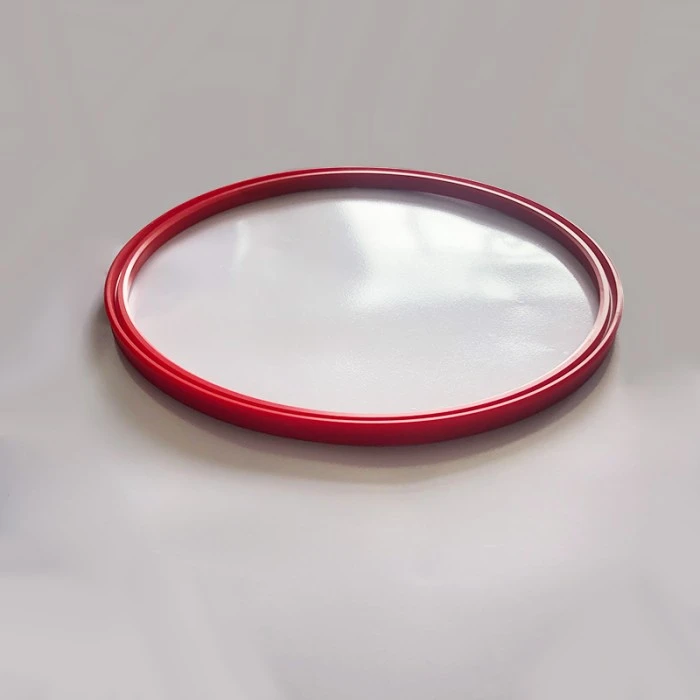

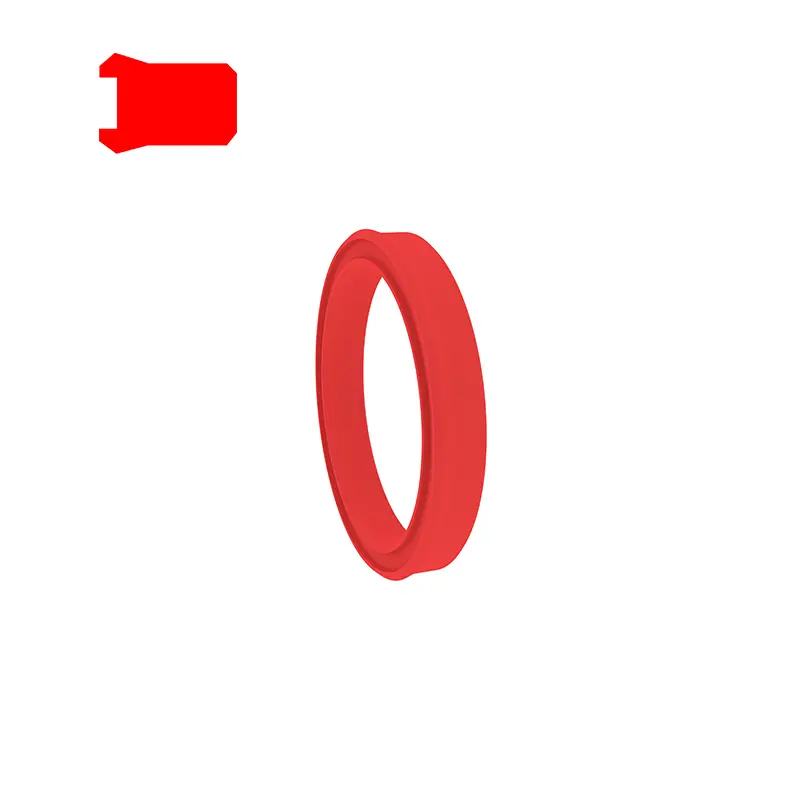

KI-A type seal is a symmetrical seal for both hole and shaft, mainly used in engineering machinery, industrial vehicles, dump trucks, agricultural machinery, cranes, injection molding machines, telescopic cylinders, steering hydraulic cylinders, etc. The material is polyurethane (PU), features:

1. Utmärkt dynamisk och statisk tätningsprestanda

2. Kompakt struktur, spårmark tillåter högre ytråhet

3. Design för begränsad radiell dimensionsutrymme för kavitet

Produktfunktioner och applikationer:

Materialval:

Och

Standardmaterial: Polyuretanmaterial PU Övrigt valfritt material: Nitrilgummi R01, Fluororubber R02 (vänligen kontakta vårt företag)

Uhs

Standardmaterial: Nitrilgummi R01 Övrigt valfritt material: Polyuretanmaterial PU, Fluororubber R02

Polyuretanmaterial PU + nitrilgummi R01

Beställningsexempel:

Beställningsexempel: Hålsaxel Universal Seal UN50 × 65 × 10PU (DXDXH) + Materialkod

Beställningsexempel: Hålaxel Universal Seal UHS50 × 60x6 R01 (DXD × H) + Materialkod

Rcbky

Beställningsexempel: BA50 × 60 × 10 (D × D × H)

VAD

Till-a

Specifikationer och dimensioner:

Uhs

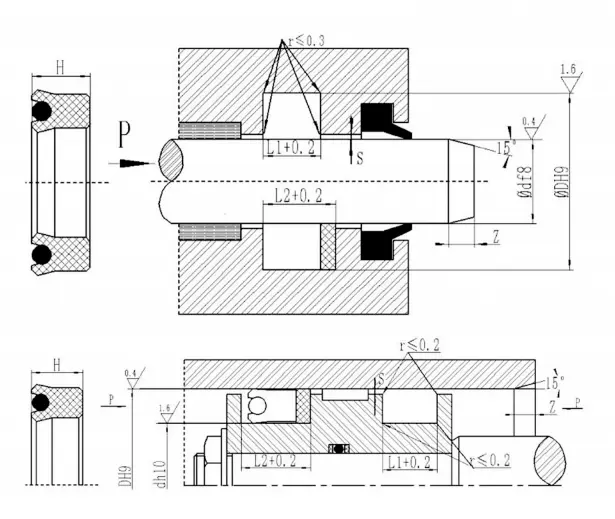

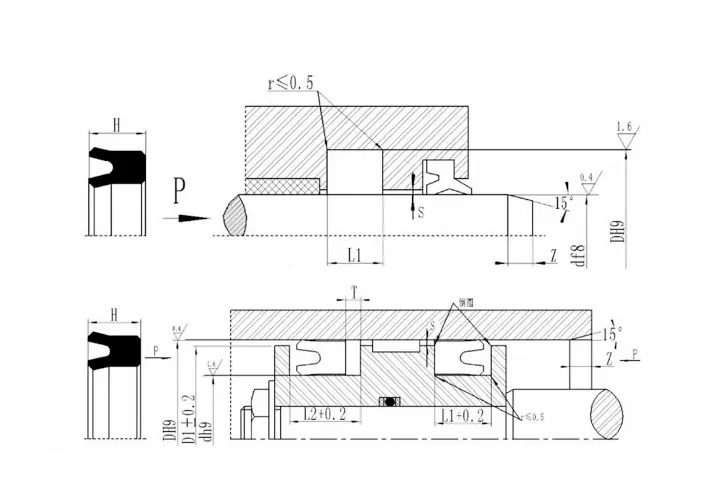

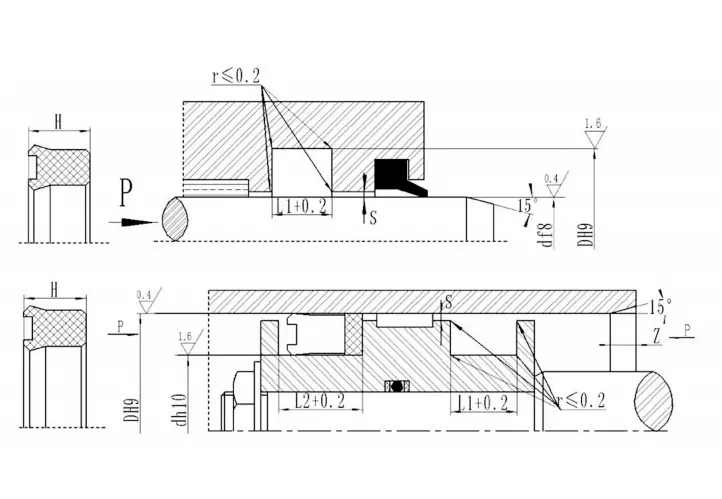

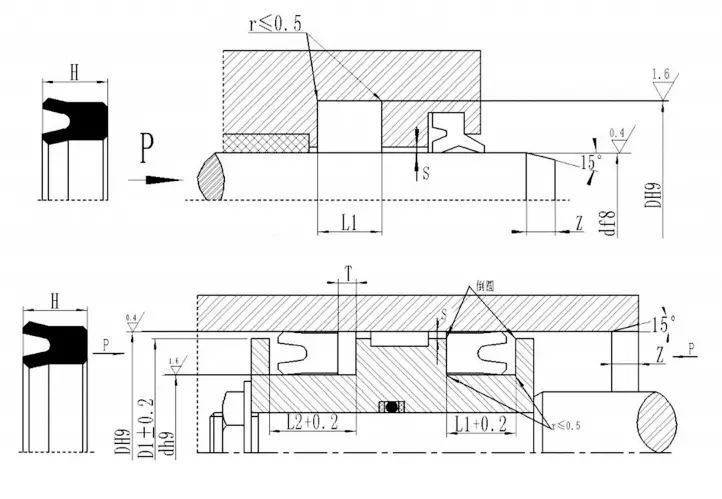

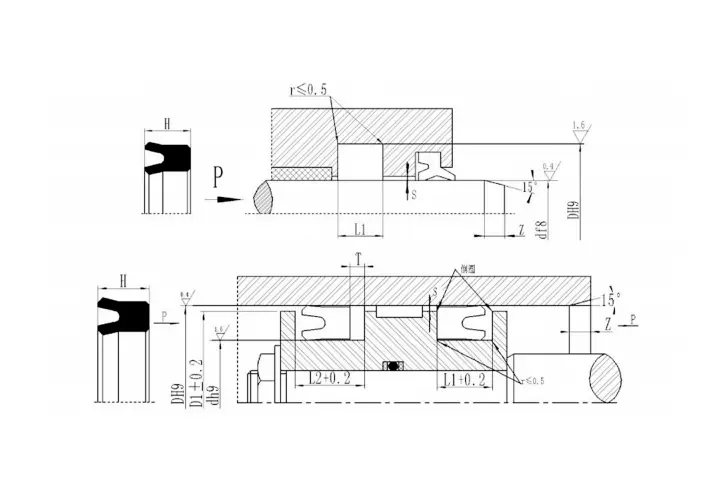

Specifikationer och spårdimensioner
Produktnummer	d	D	H	L1	L2	T	Produktnummer	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541.56	31.5	41.5	6	7	9	3
UHS-12.520.55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35.5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23.531,55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835.55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

Rcbky

Standardstorlek Tabell Beställning Exempel: RCBKY 800 × 770 × 18 (D × D × H)
Produktnummer	D	d	H	FRÅN	L1	L2	Zmin
RCBKY25022516	250	225	16	247	18	21.5	10
RCBKY25523016	255	230	16	252	18	21.5	10
RCBKY26524016	265	240	16	262	18	21.5	10
RCBKY27525016	275	250	16	272	18	21.5	10
RCBKY28025516	280	255	16	277	18	21.5	10
RCBKY30027516	300	275	16	297	18	21.5	10
RCBKY30528016	305	280	16	302	18	21.5	10
RCBKY32029516	320	295	16	317	18	21.5	10
RCBKY32530016	325	300	16	322	18	21.5	10
RCBKY34031516	340	315	16	337	18	21.5	10
RCBKY34532016	345	320	16	342	18	21.5	10
RCBKY35032516	350	325	16	347	18	21.5	10
RCBKY35533016	355	330	16	352	18	21.5	10

Bordsstorlek
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

VAD

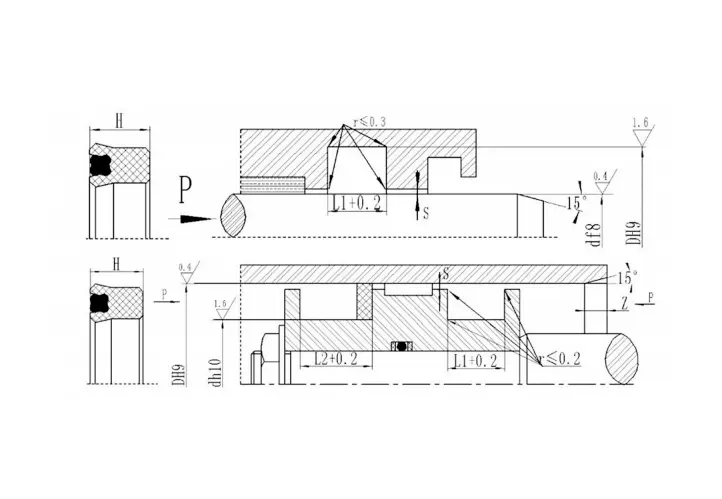

Standardstorlek Tabell Beställning Exempel: VAD 65 × 75 × 8 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
Obs: Vänd tätningar är inte begränsade av denna tabell och kan levereras i alla storlekar.

Till-a

Specifikationer Beställning Exempel: Ki-A 50 × 60 × 7 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10

Hydraulic Seals For Pistons And Piston Rods
