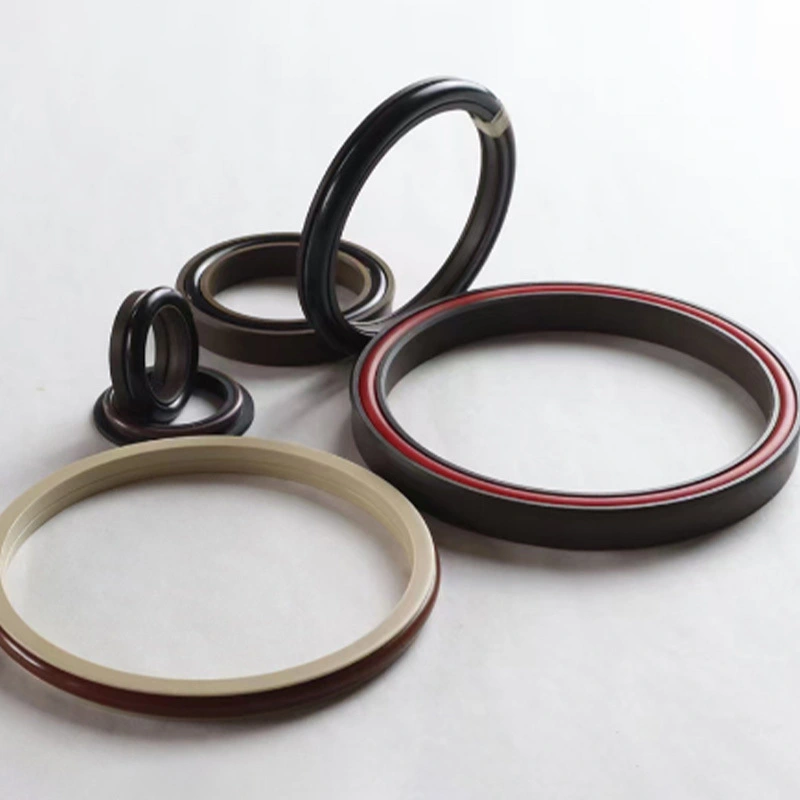

Hydrauliska tätningar för kolvhål

Hydrauliska tätningar för kolvhål, i vår fabrik och FoU -centrum finns det uppdelade modeller och typer, var och en med sina egna egenskaper, men vi har uppnått strikt kvalitetskontroll.

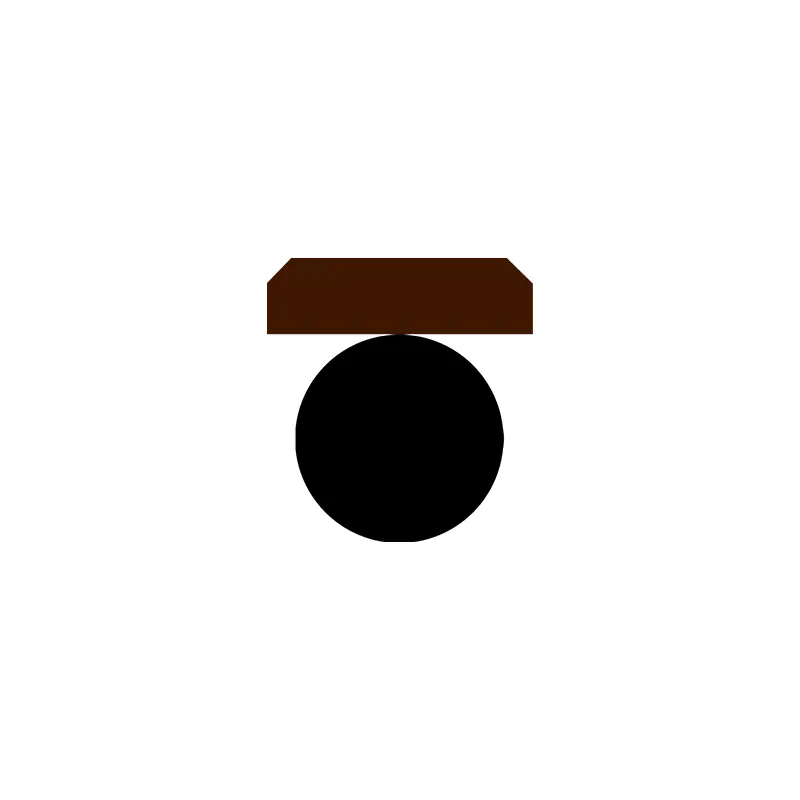

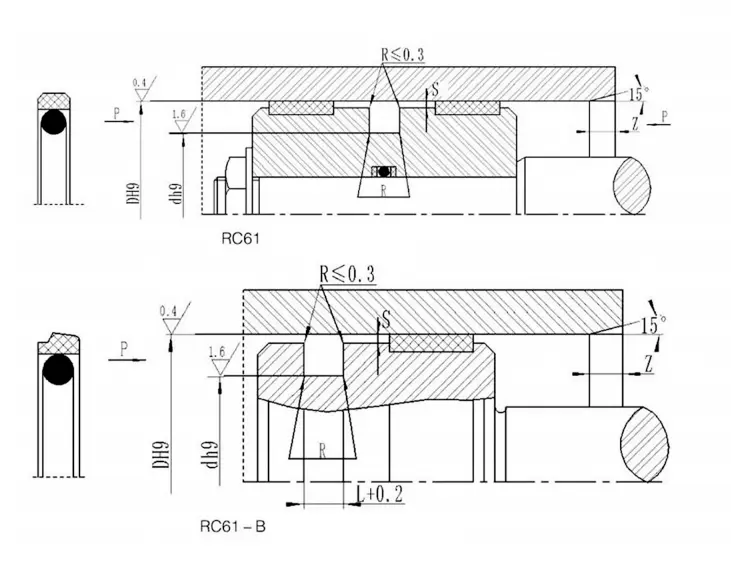

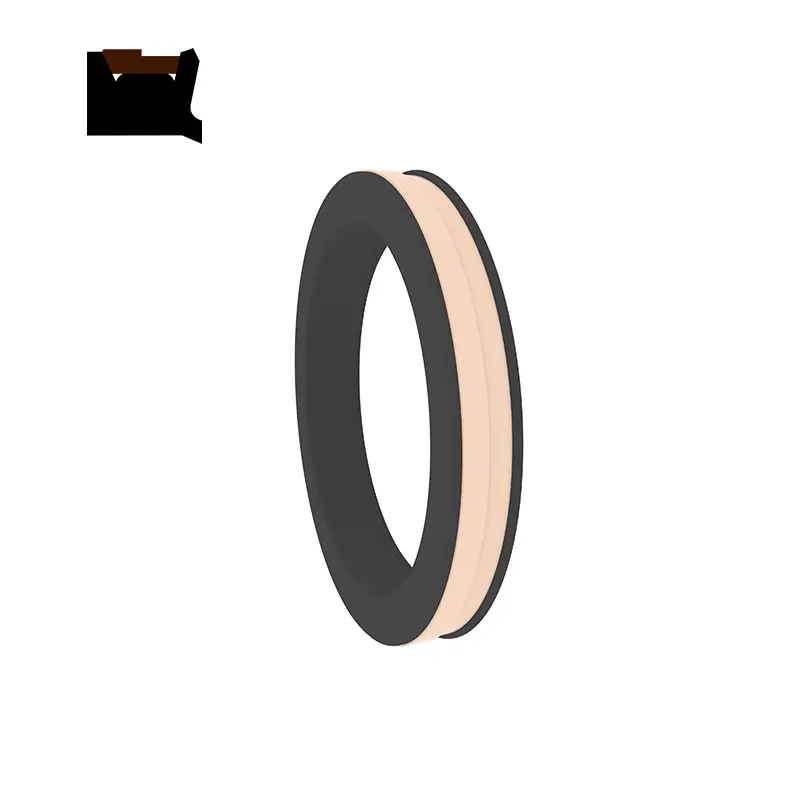

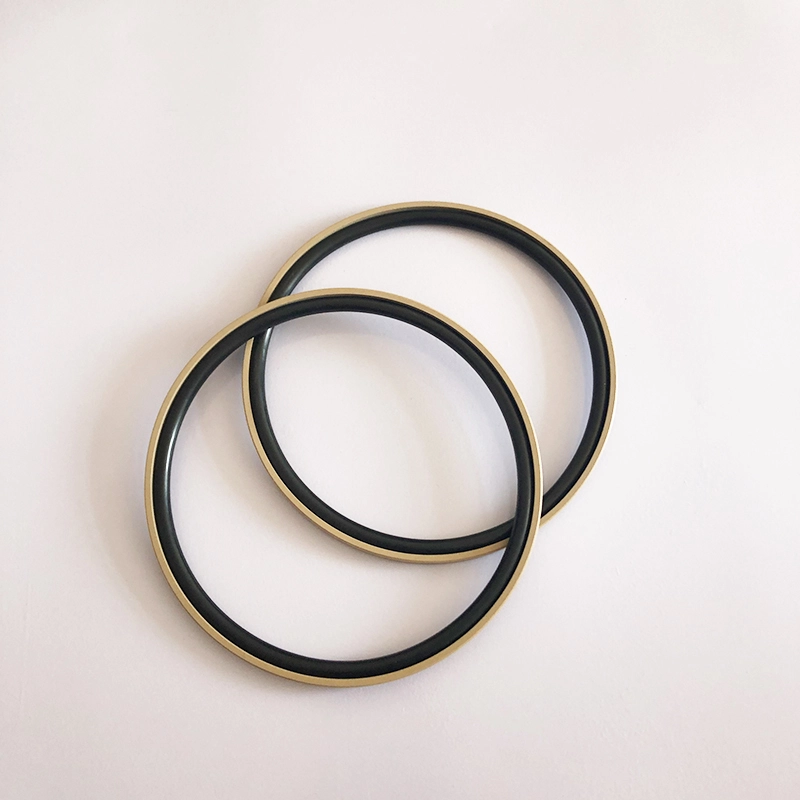

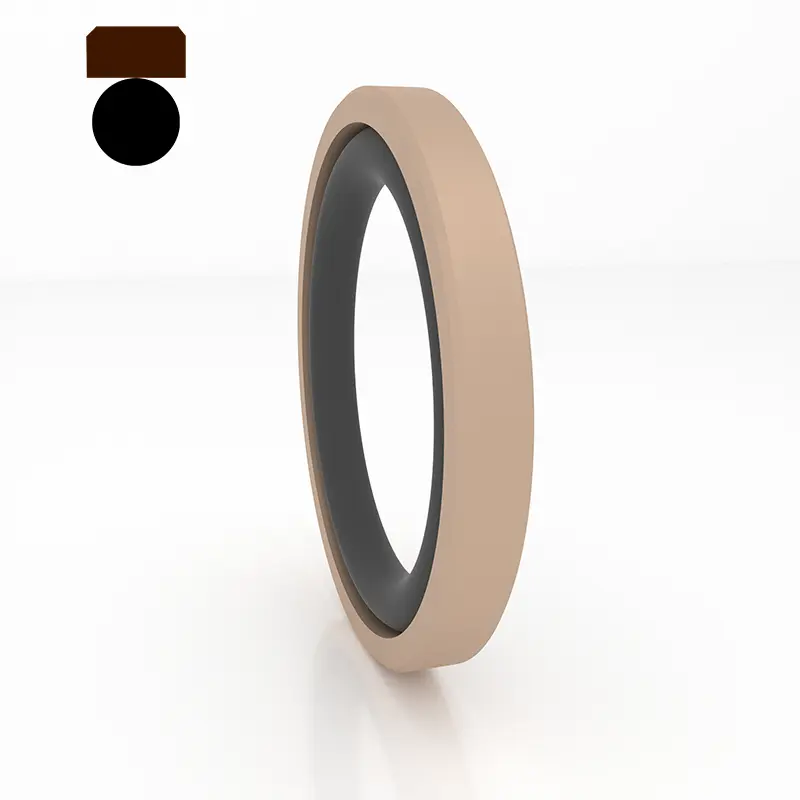

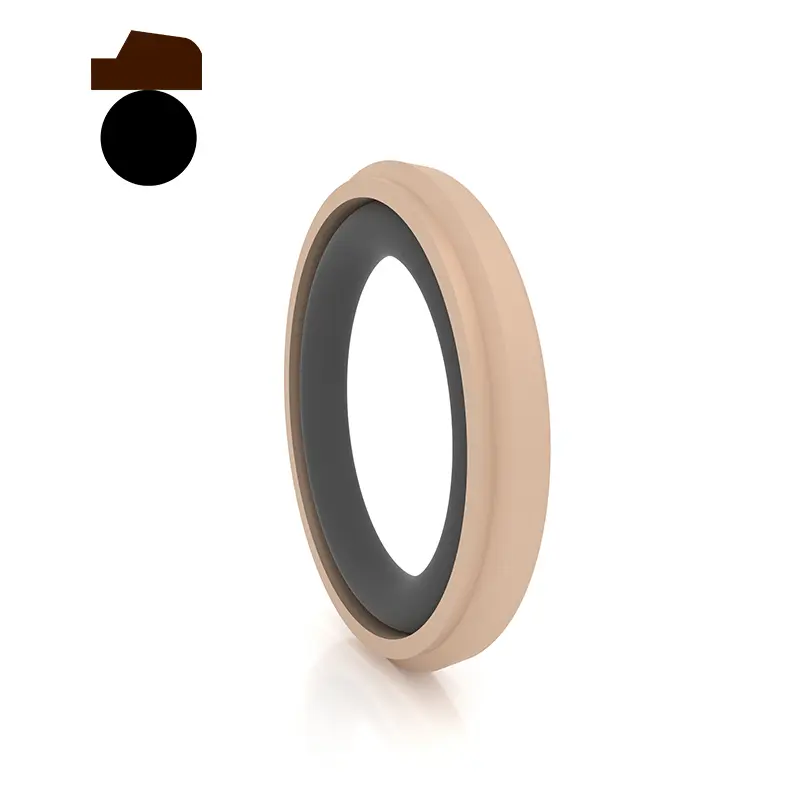

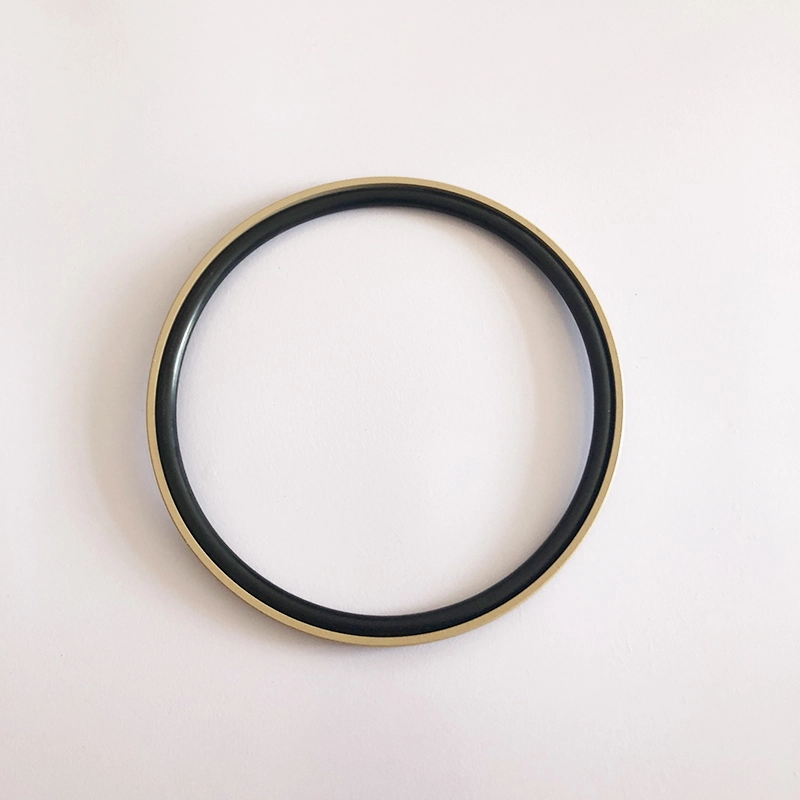

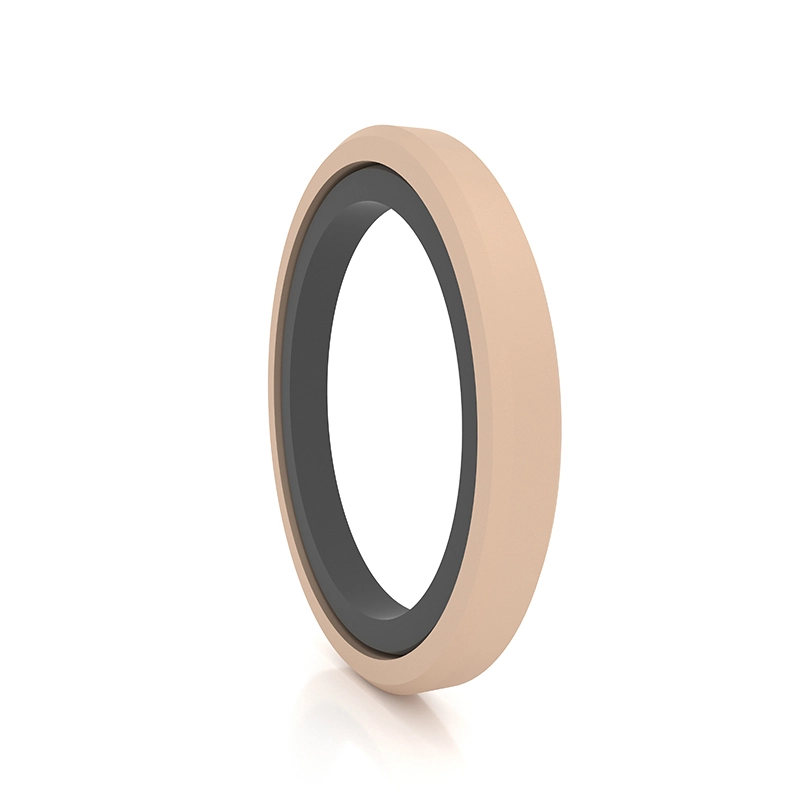

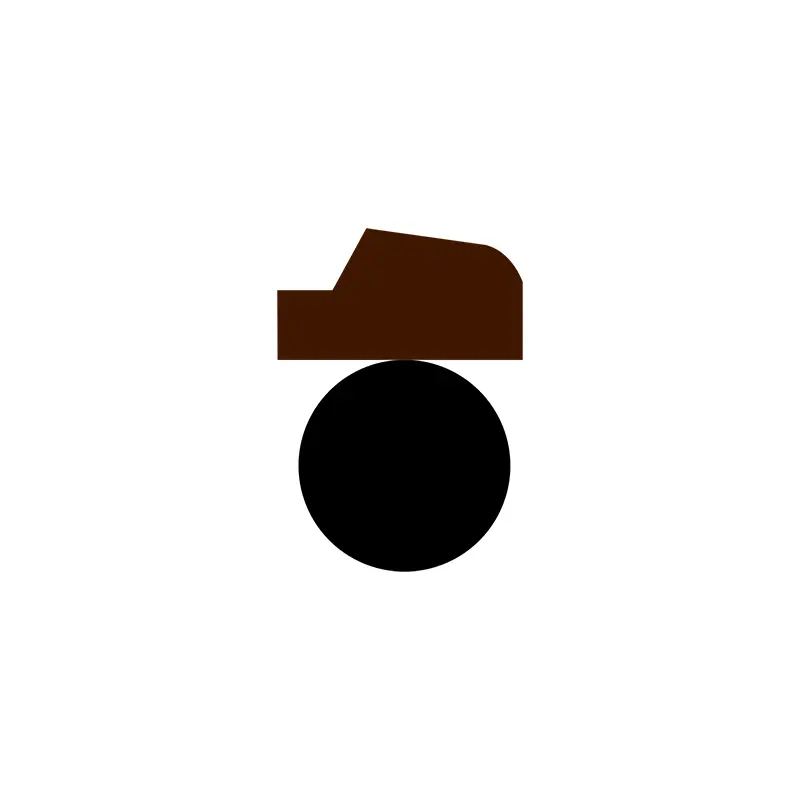

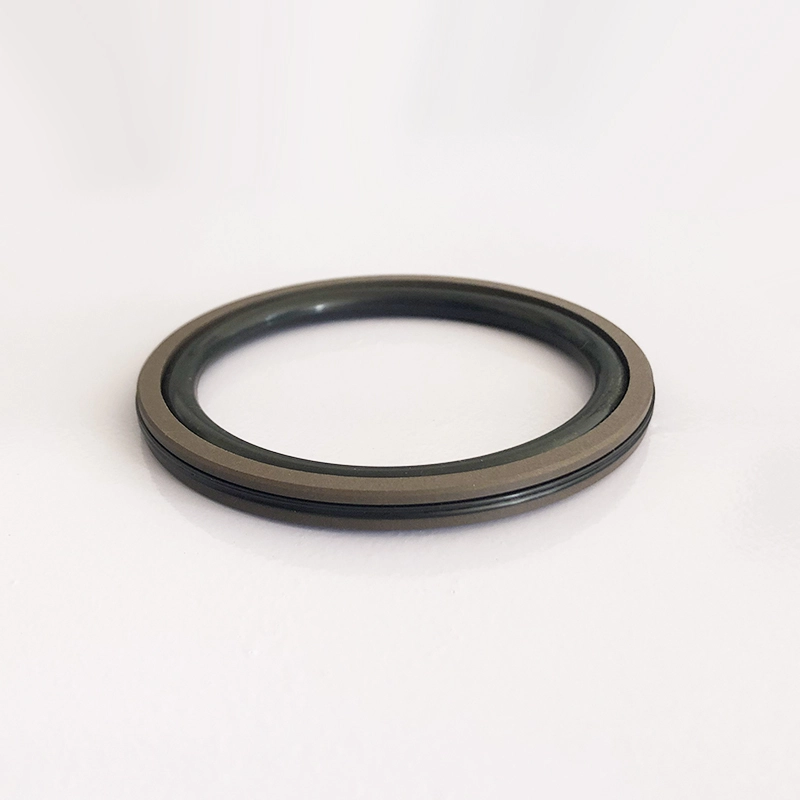

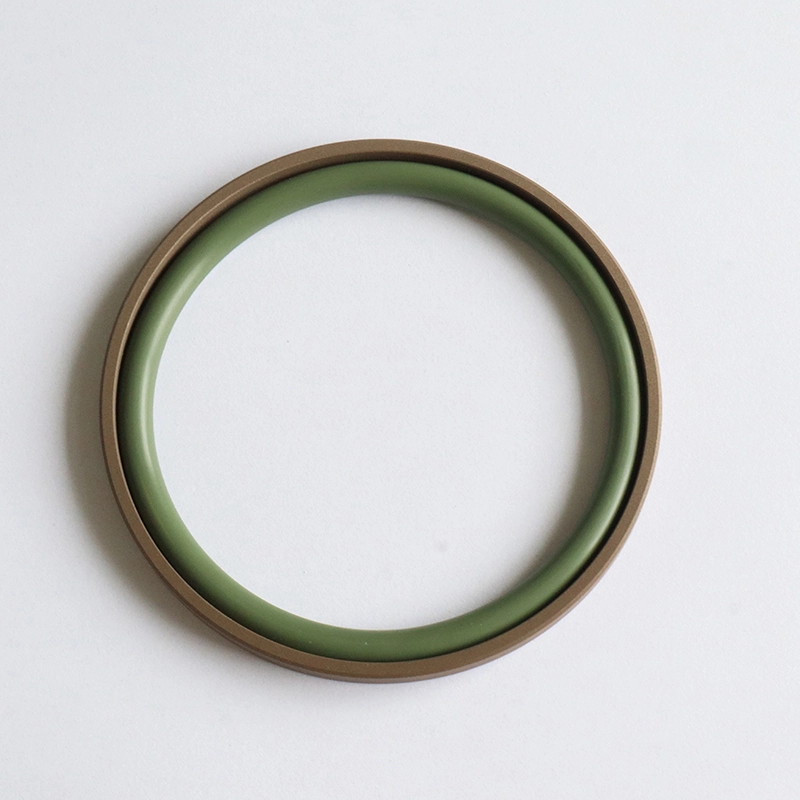

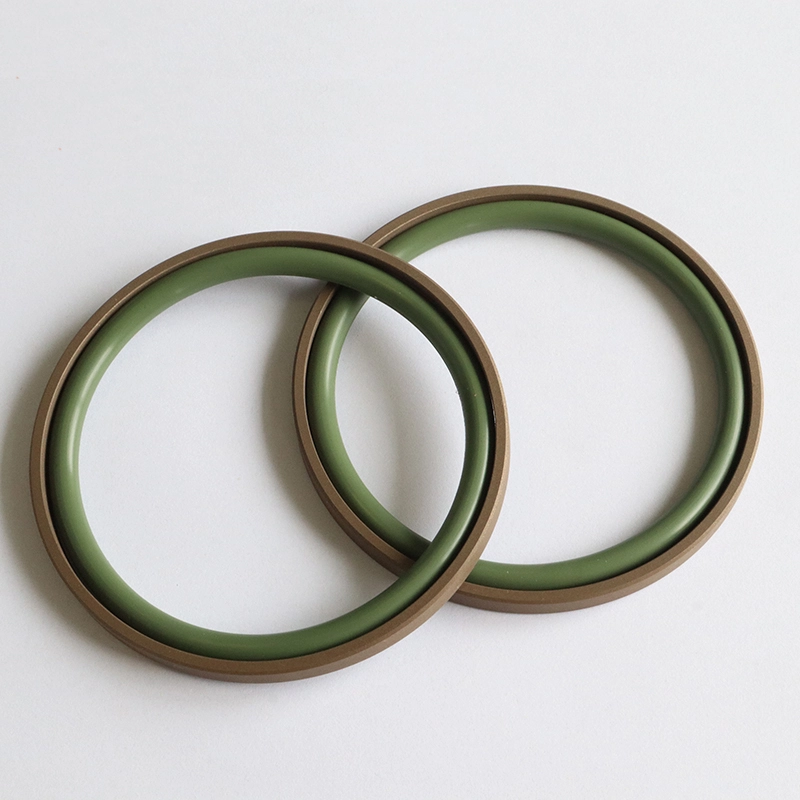

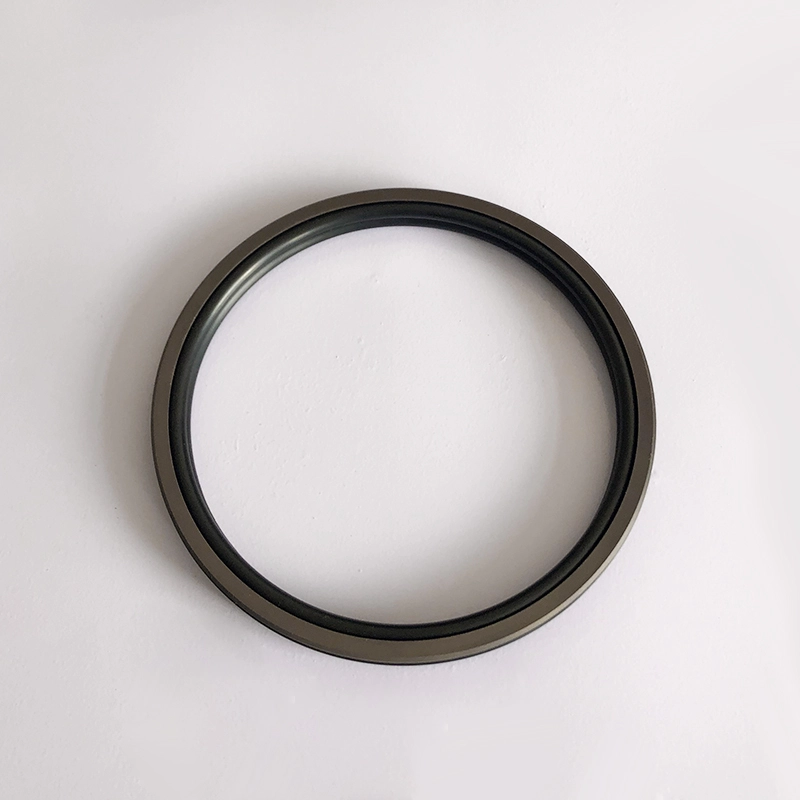

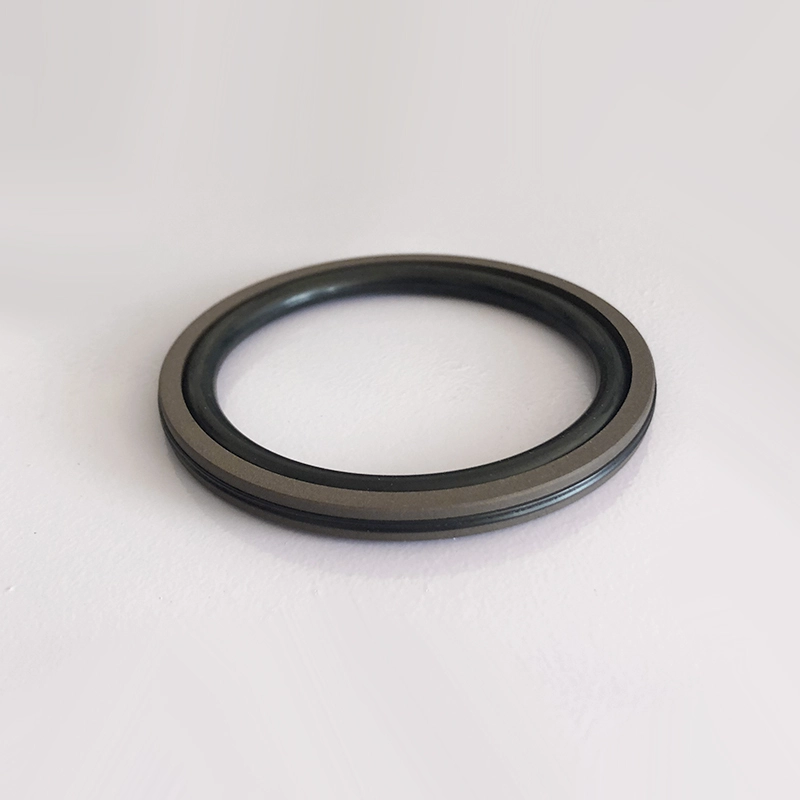

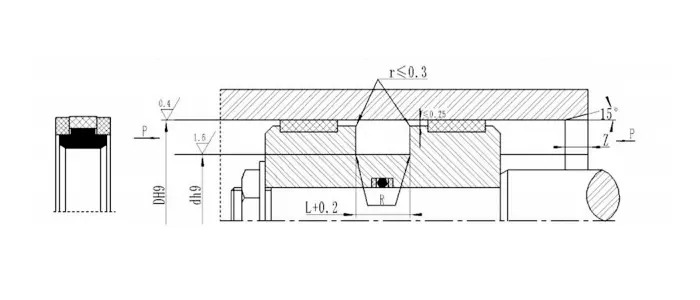

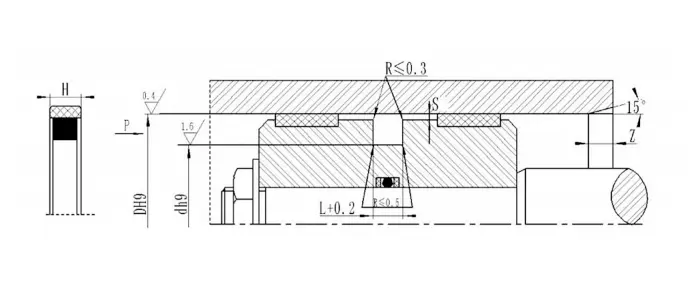

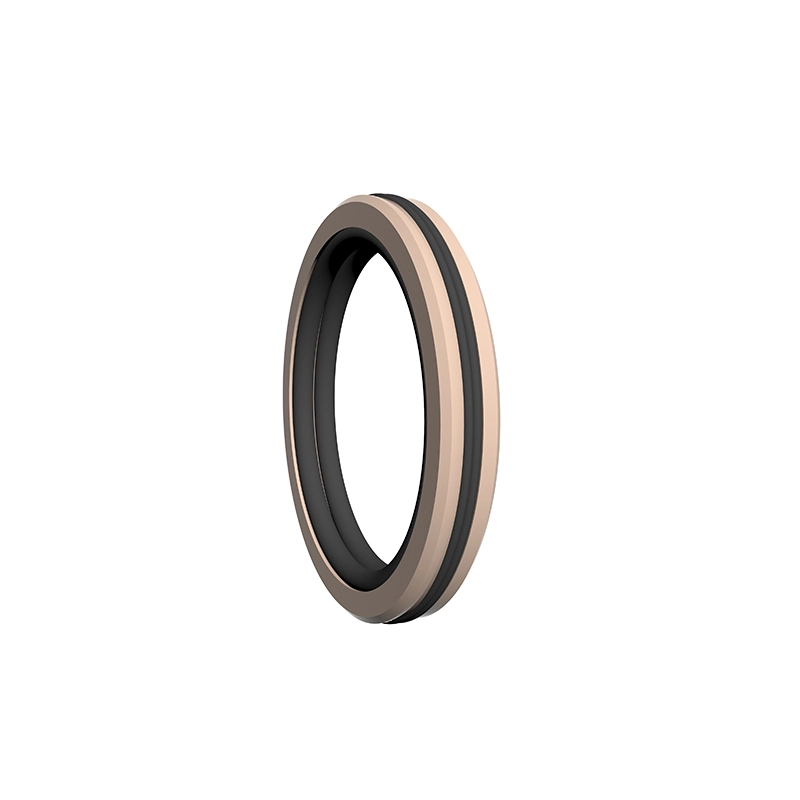

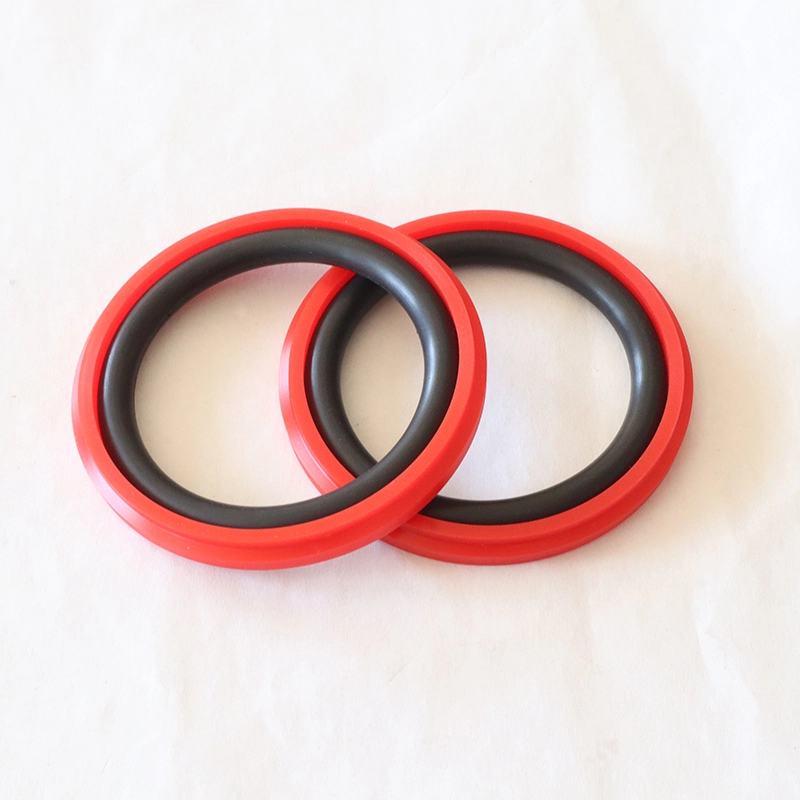

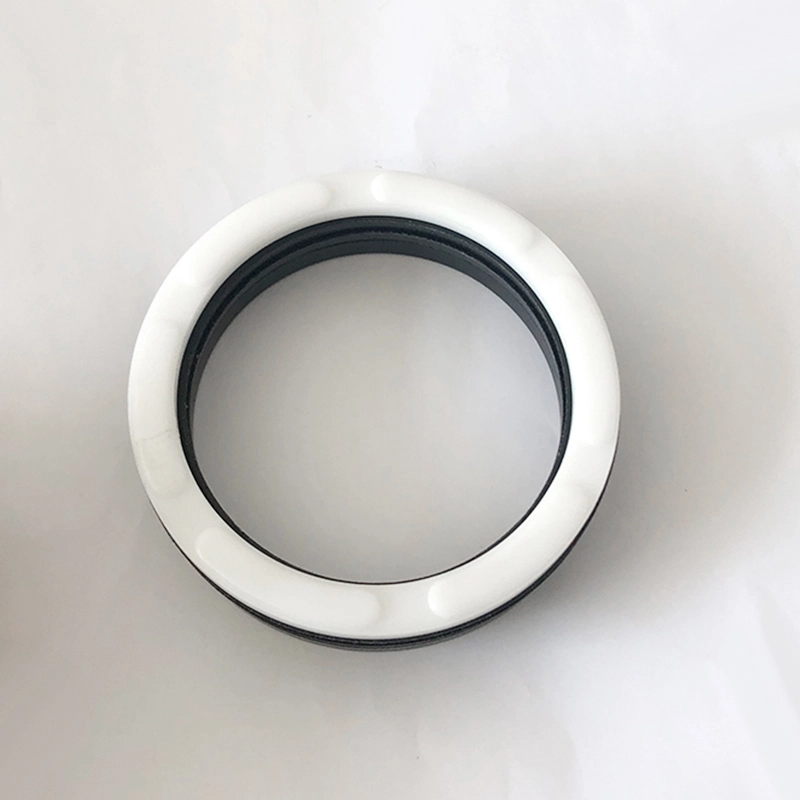

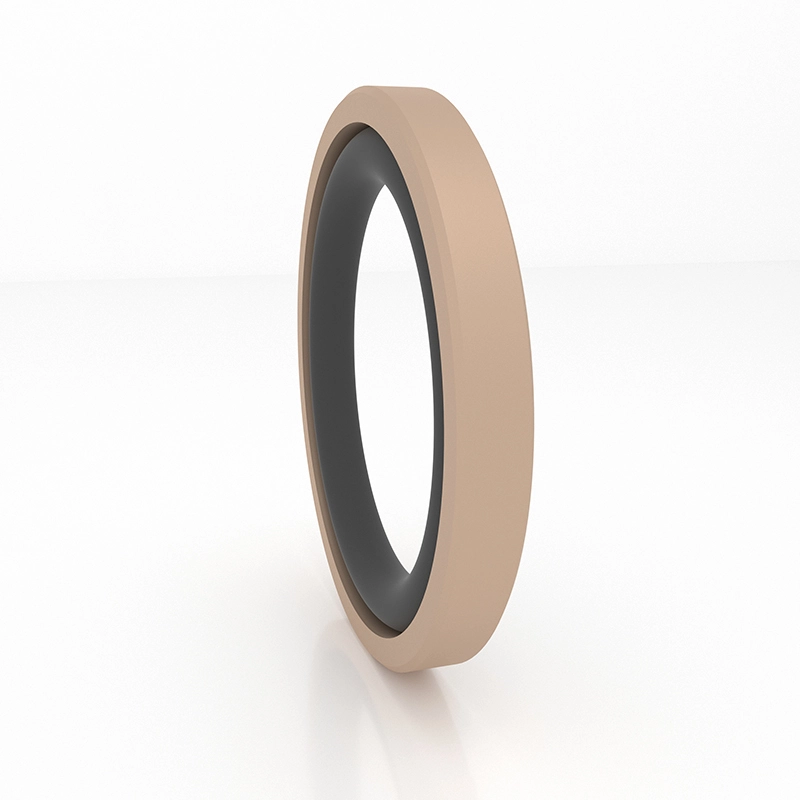

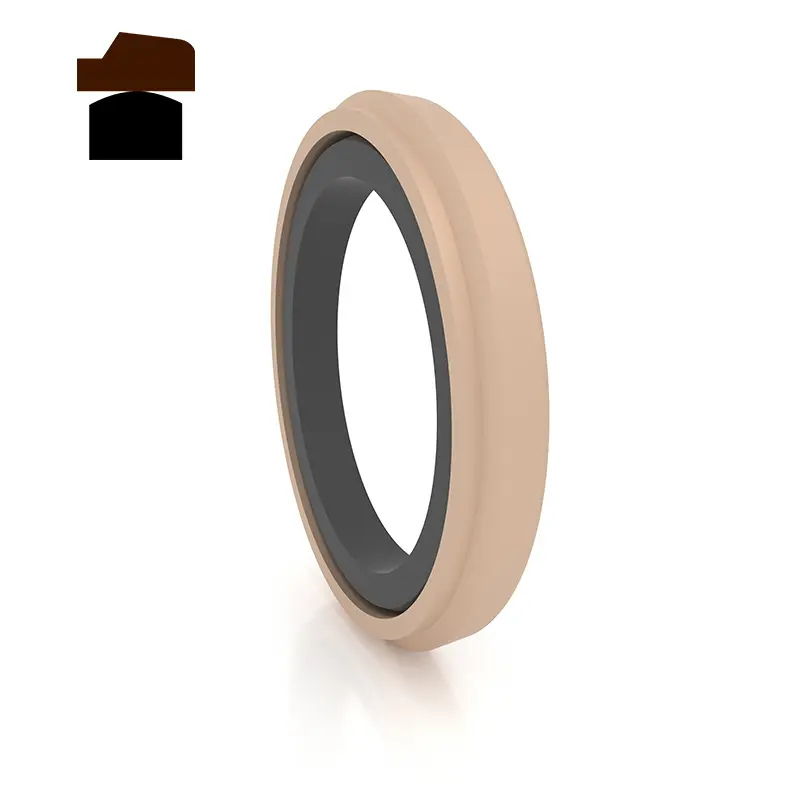

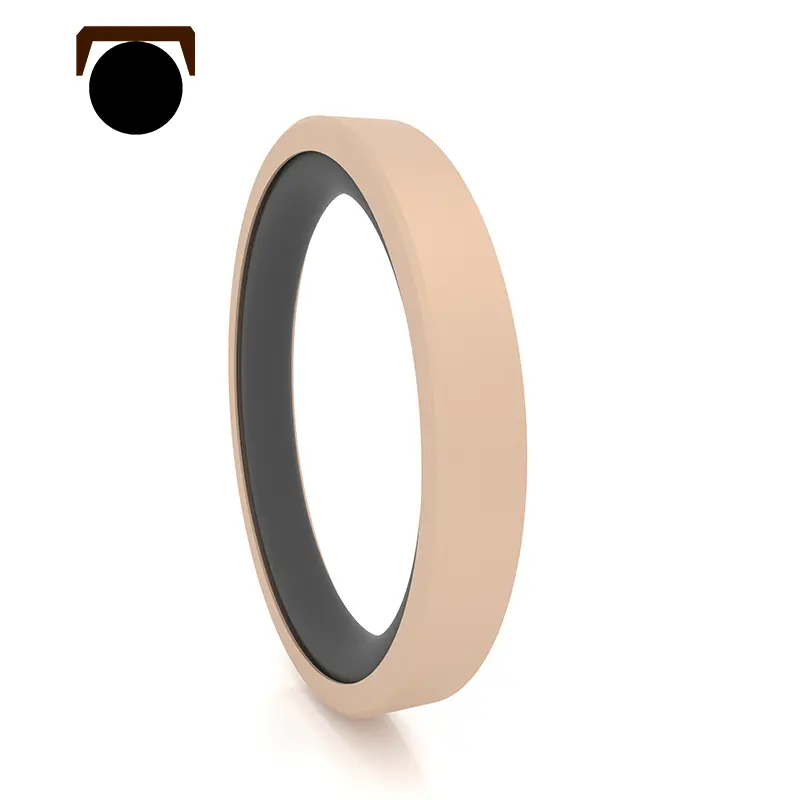

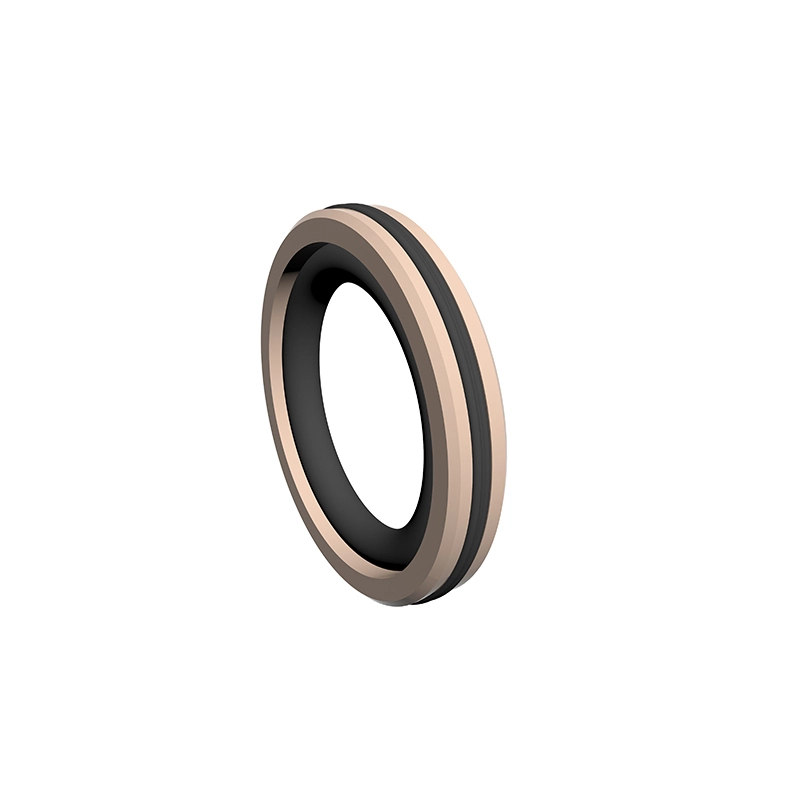

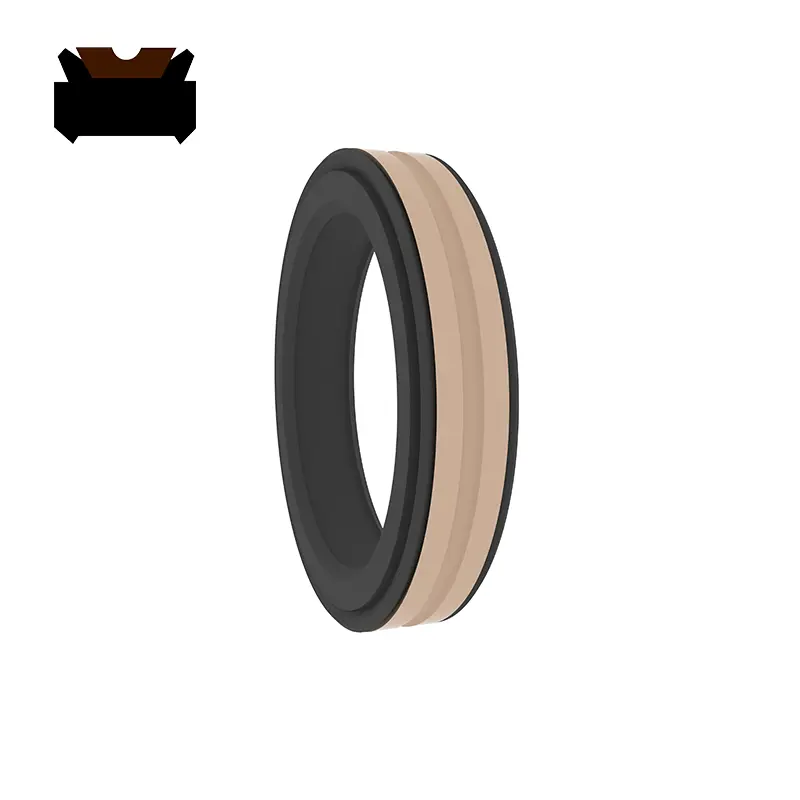

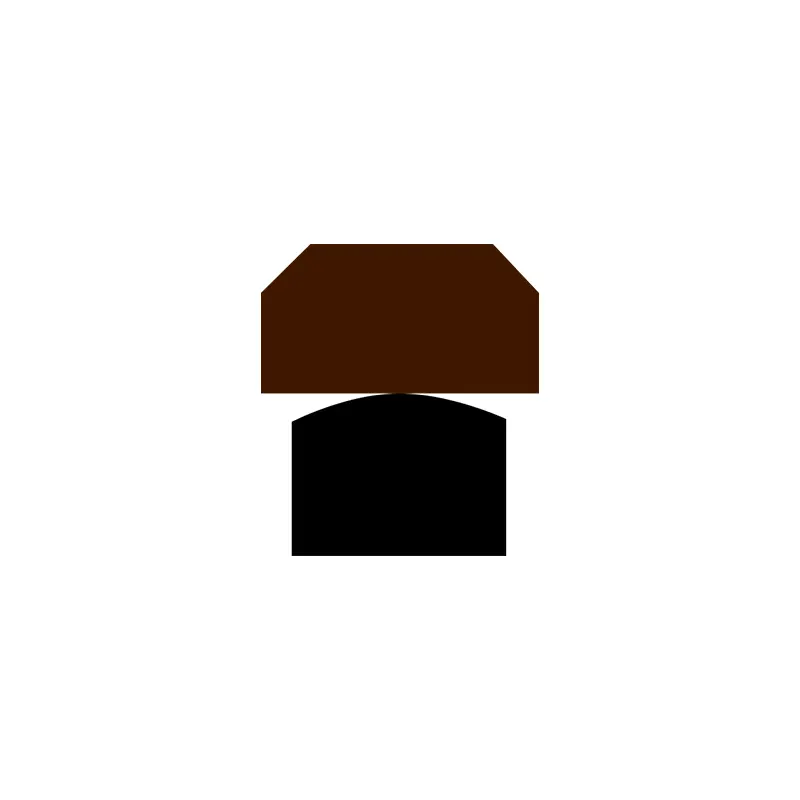

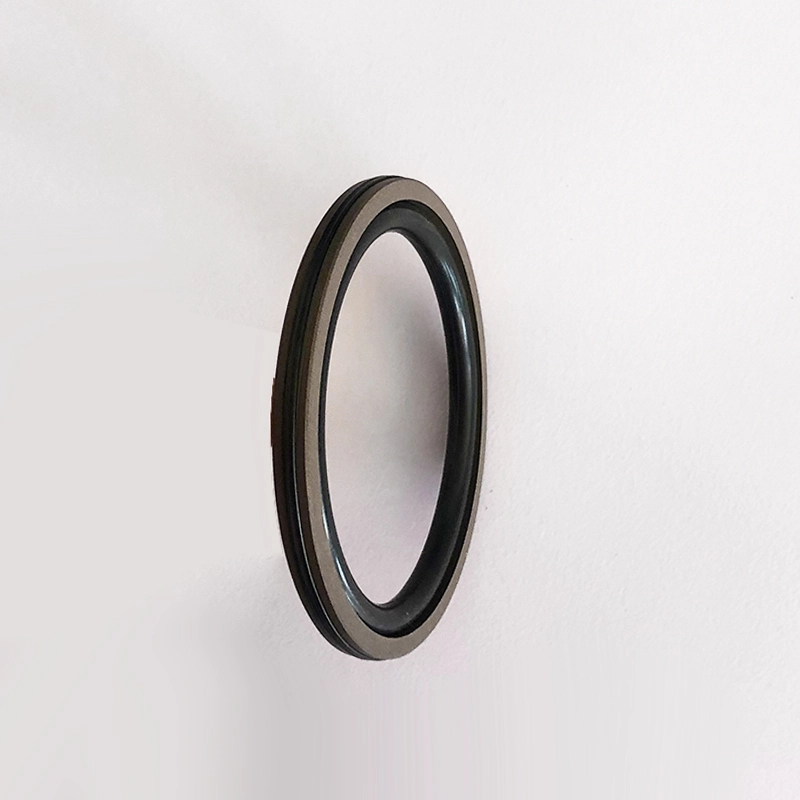

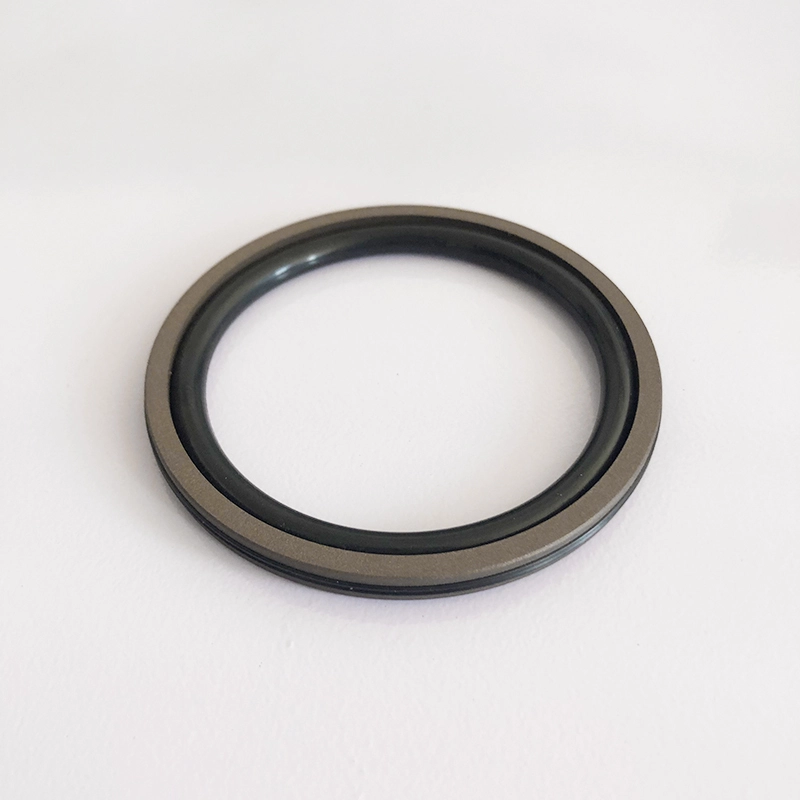

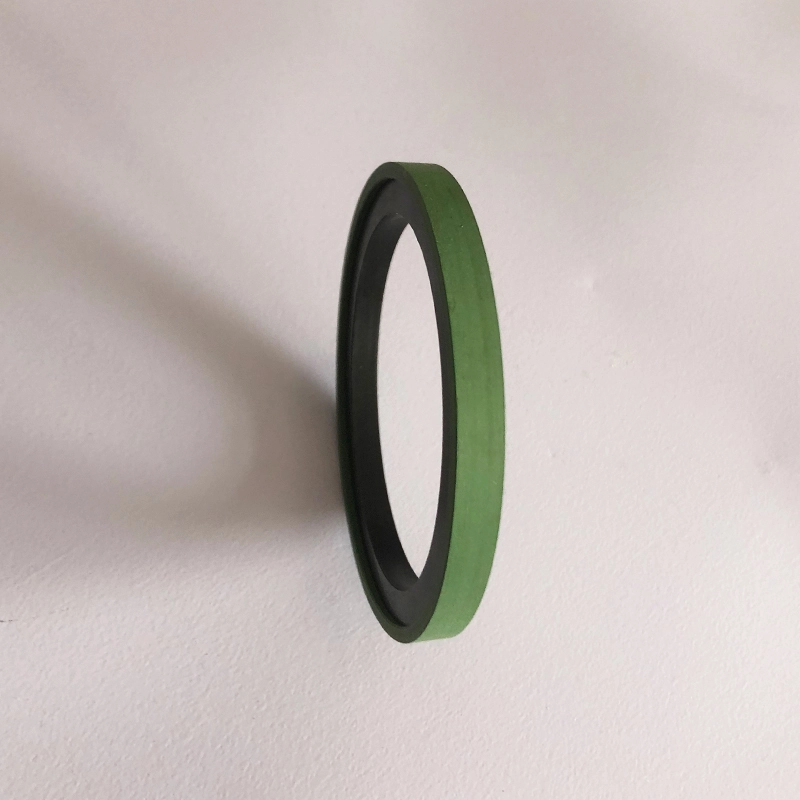

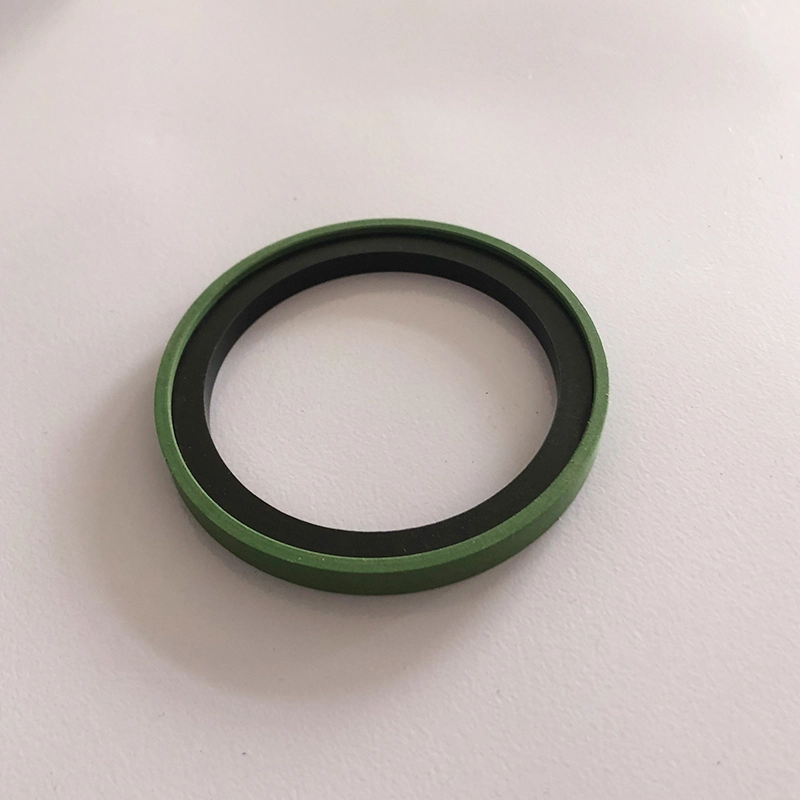

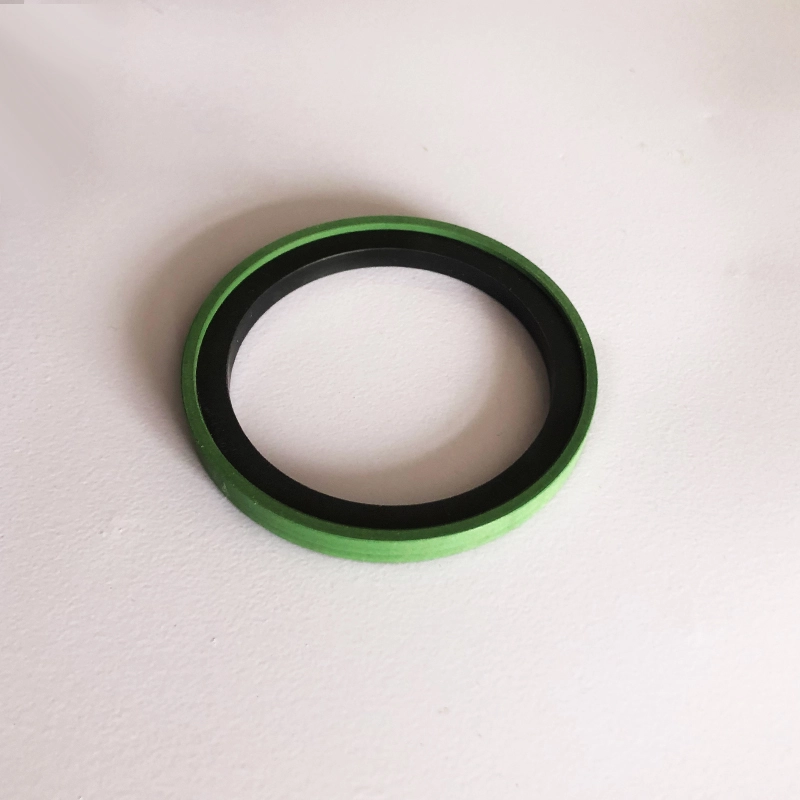

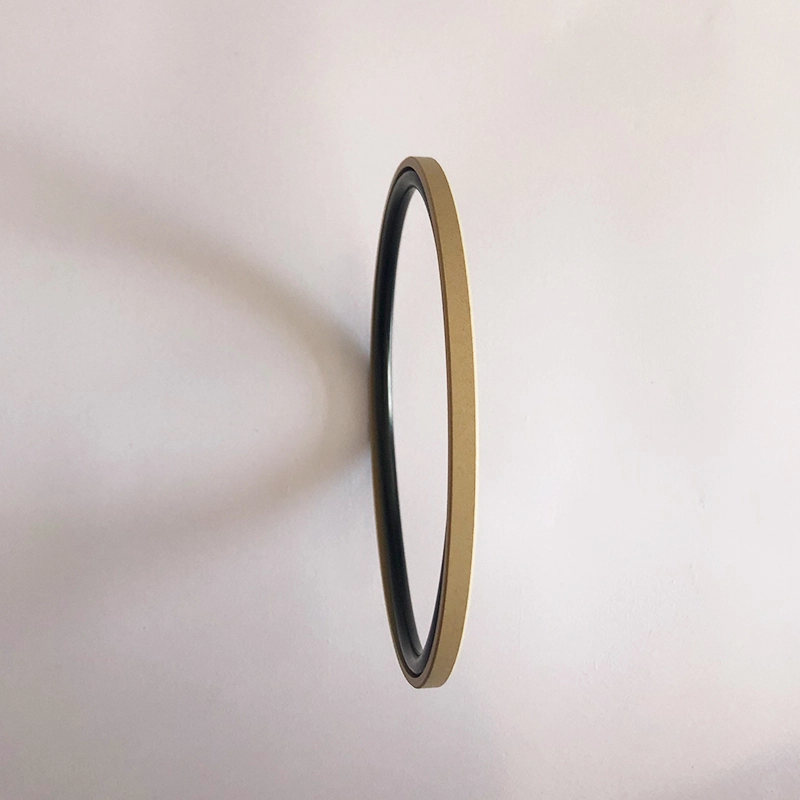

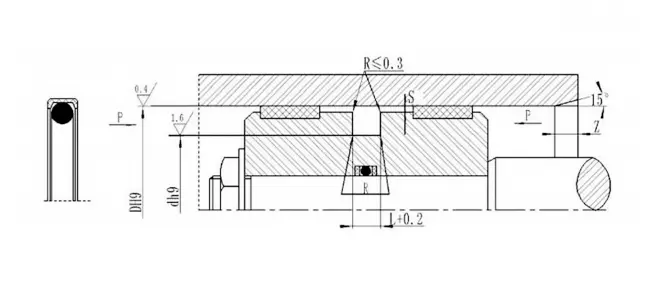

RC61 och RC62 består av en fylld PTFE-rektangulär tätningsring och en O-formad gummiring, lämplig för hydraulisk fram- och återgående rörelse-tätning. RC61-B består av en fylld PTFE-stegad tätningsring och en O-formad gummiring, lämplig för hydraulisk fram- och återgående rörelse enkelriktad trycktätning. RC62-B är en kraftig tätning av kraftigt omvänd steg, lämplig för tätning av enkelriktad trycktätning. O-ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Det används vanligtvis i samband med en styrring för tung hydraulutrustning. Split (öppna) spår ska användas för cylindrar med en diameter mindre än 30 mm. Drag:

1. Låg friktion, liten startmotstånd, slät rörelse, lika dynamisk och statisk friktion, ingen krypande;

2. Mycket högtrycksstabilitet under tryck och hårda förhållanden;

3. Lång livslängd, kan användas för oljefria smörjtätningar;

4. Kan användas för att täta medier med låg viskositet såsom vatten;

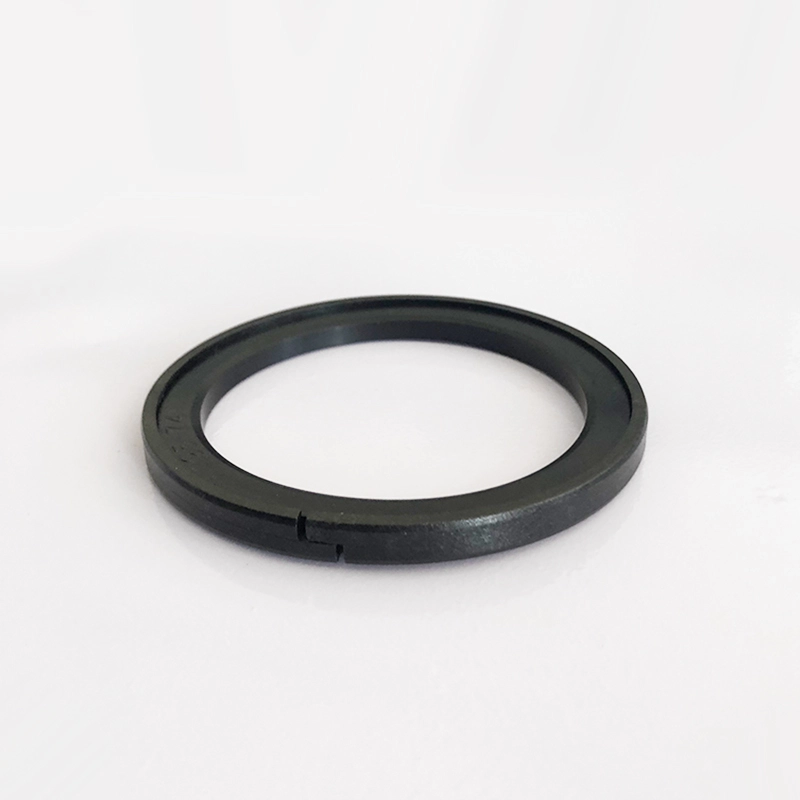

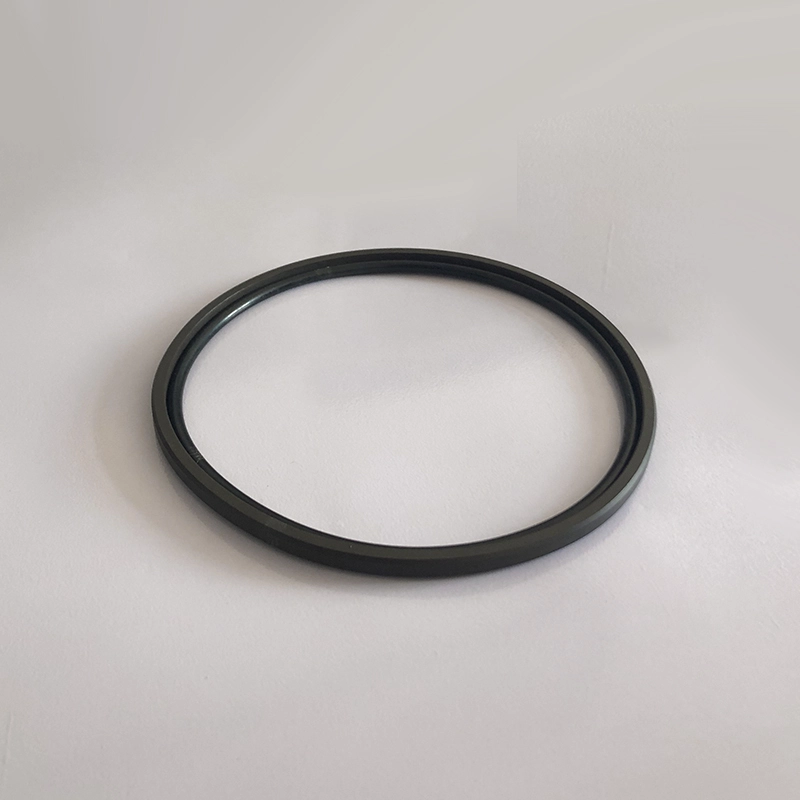

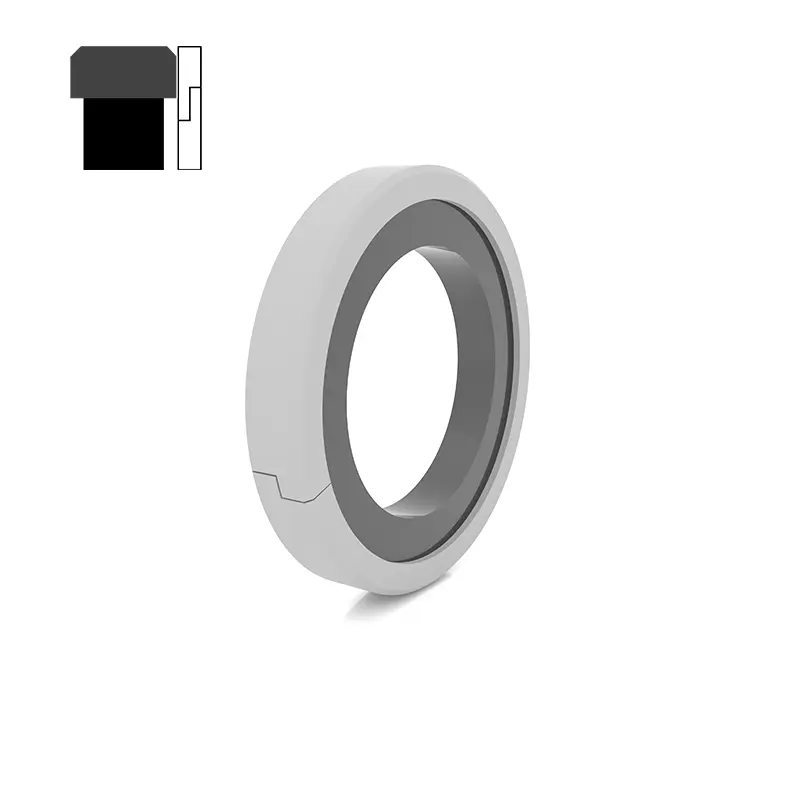

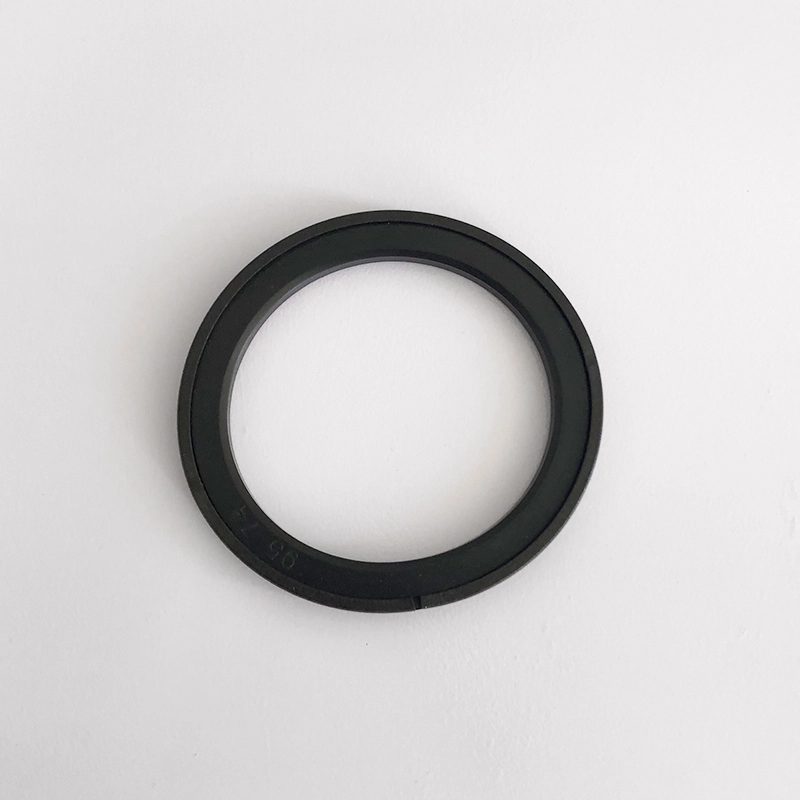

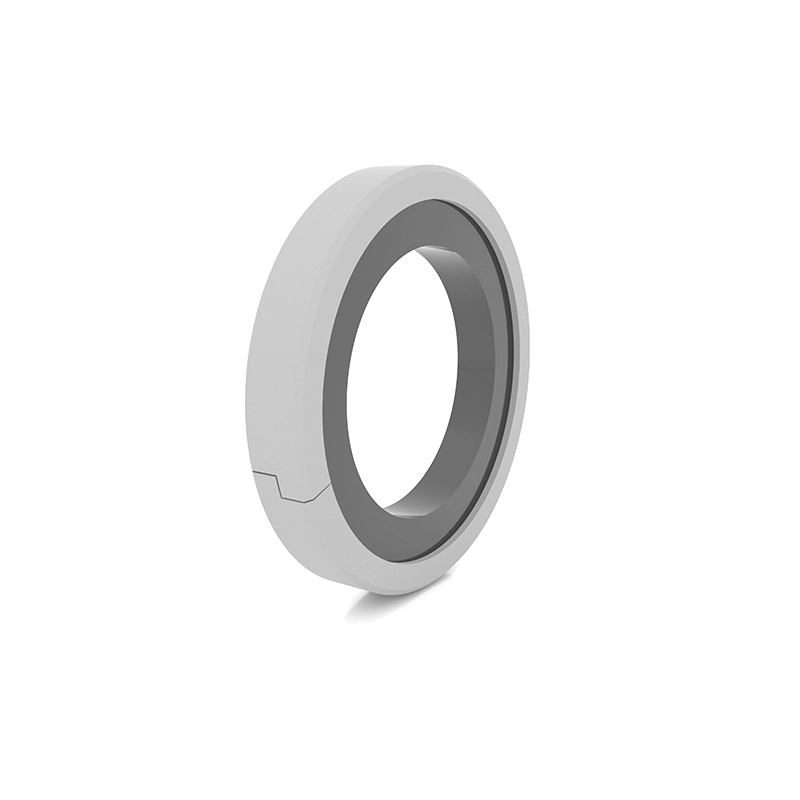

OK består av en termoplastisk öppen tätningsring gjord av specialmaterial och en rektangulär gummiling, som är lämplig för hydraulisk fram- och återgående rörelseslutning. Gummiringen ger radiell kraft och kompenserar för slitage på tätningsringen. Eftersom tätningsringen antar en öppen struktur, löses problemet att glydringen behöver specialverktyg som ska installeras. Drag:

1. Låg friktion, liten startmotstånd, slät rörelse, ingen krypande;

2. Mycket högtrycksstabilitet under tryck och hårda förhållanden;

3. Enkel och bekväm installation, inga monteringverktyg krävs;

4. Kan användas för att täta medier med låg viskositet såsom vatten;

5. God anti-utträngningsprestanda, vilket möjliggör ett större extruderingsgap.

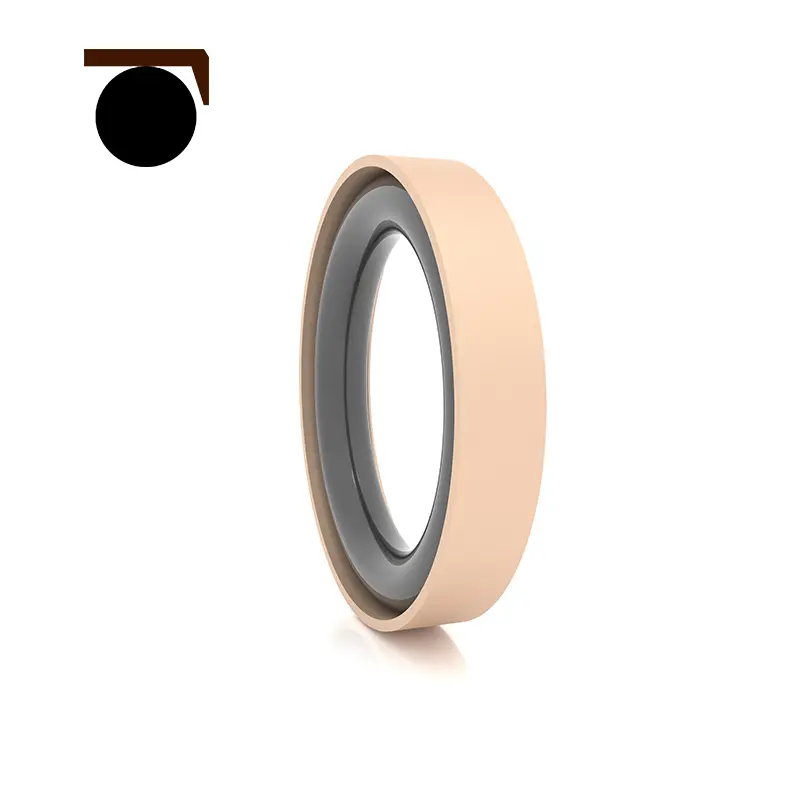

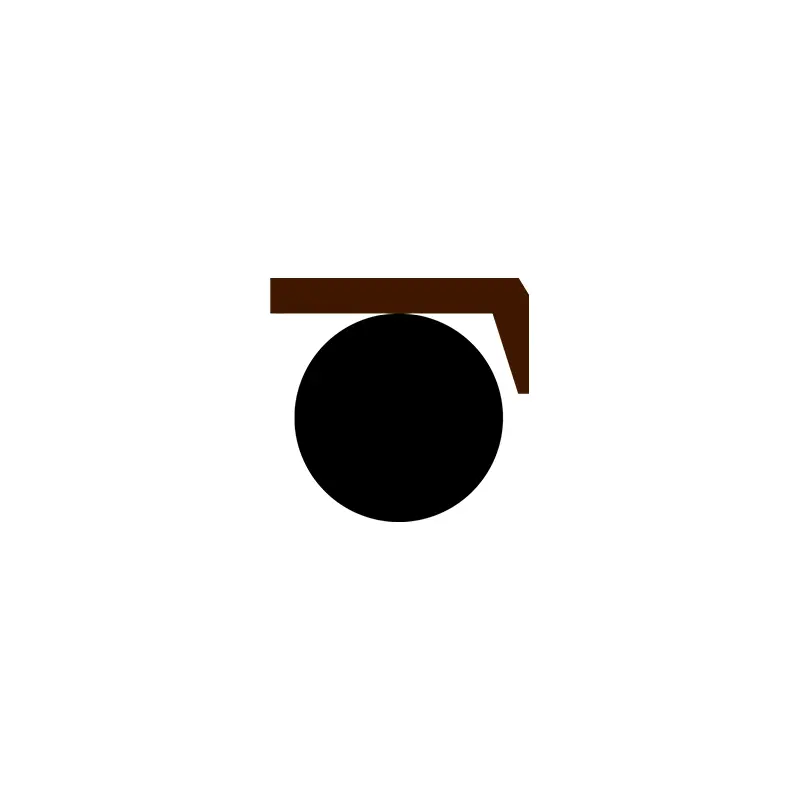

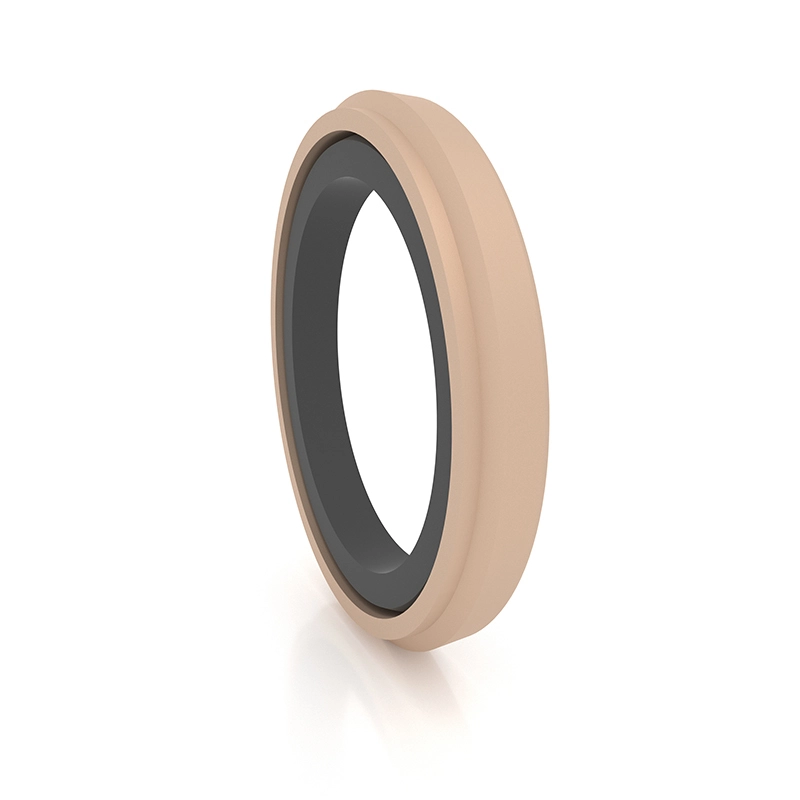

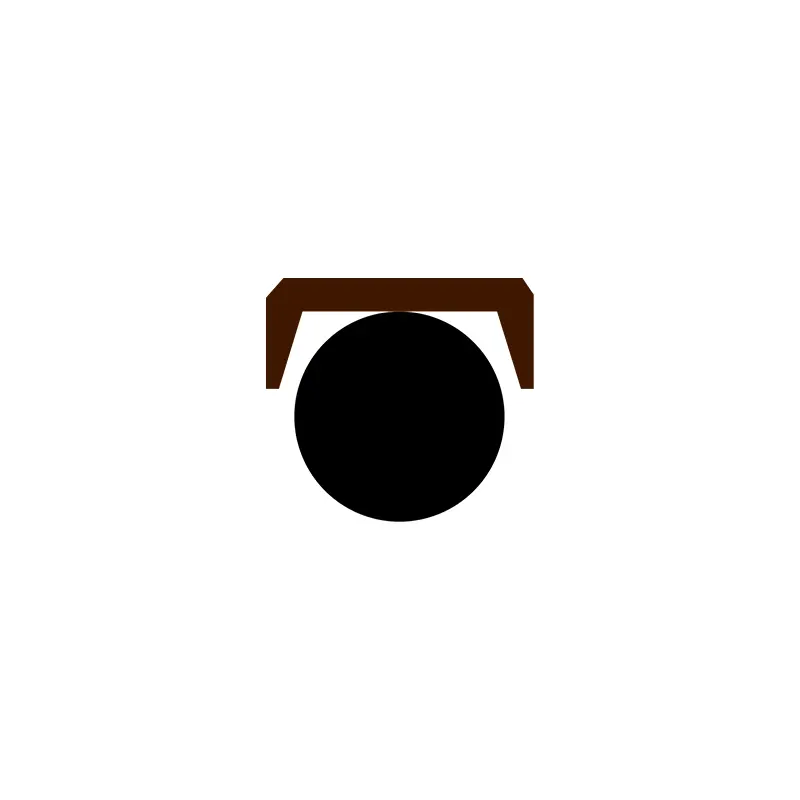

RC63 består av en PTFE-kap-formad tätningsring och en O-formad gummiring, som är lämplig för hydraulisk och pneumatisk ömsesidig rörelse-dubbeltryckstätning. Den O-formade ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Eftersom tätningsringen antar en tunn läppkonstruktion är uppföljningskompensationsförmågan bra, så tätningsprestanda är bra och den kan installeras i GB12350-ringspåret. Split (öppna) spår bör användas för cylinderdiametrar mindre än 30 mm. Drag:

1. Det kan användas för både hydraulisk och pneumatisk och kan användas för tätning av dubbelriktad tryck;

2. Låg friktion, liten startmotstånd, smidig rörelse, lika dynamisk och statisk friktion, ingen krypande;

3. Lång livslängd, kan användas för oljefria smörjtätningar;

Litet strukturellt utrymme, enkel installation och underhåll;

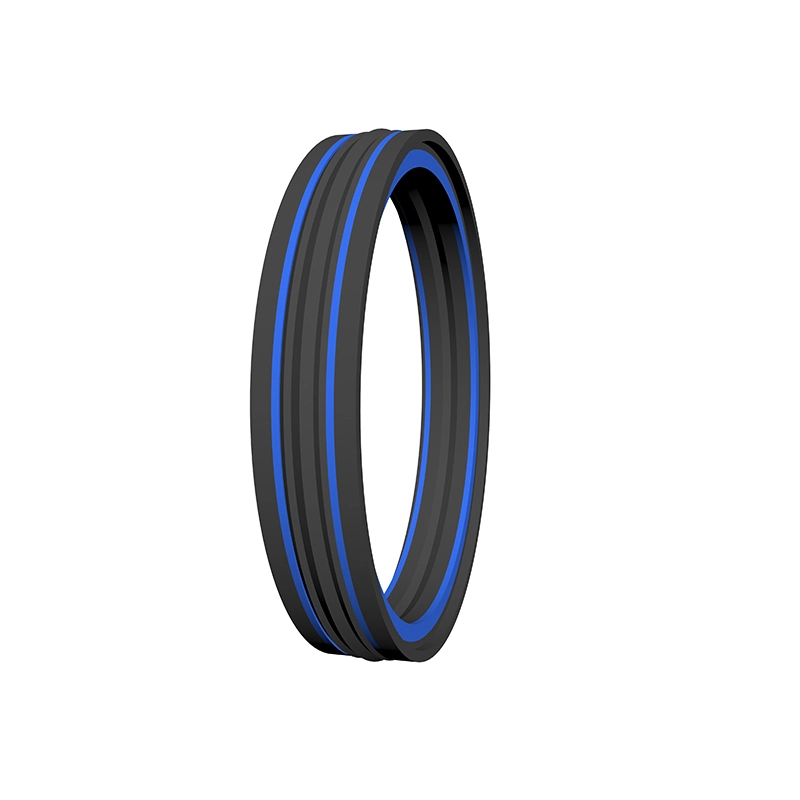

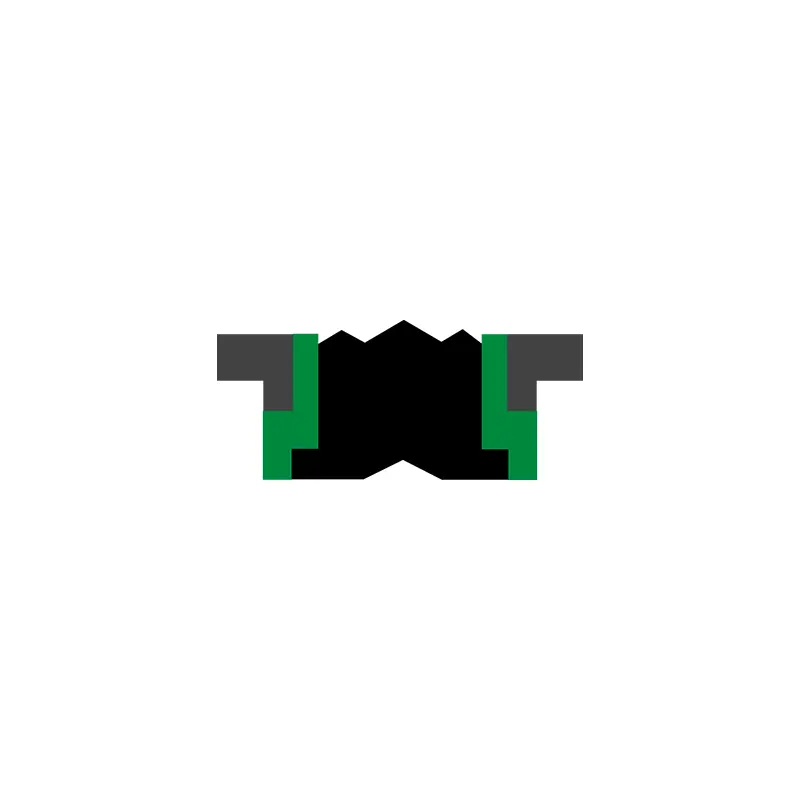

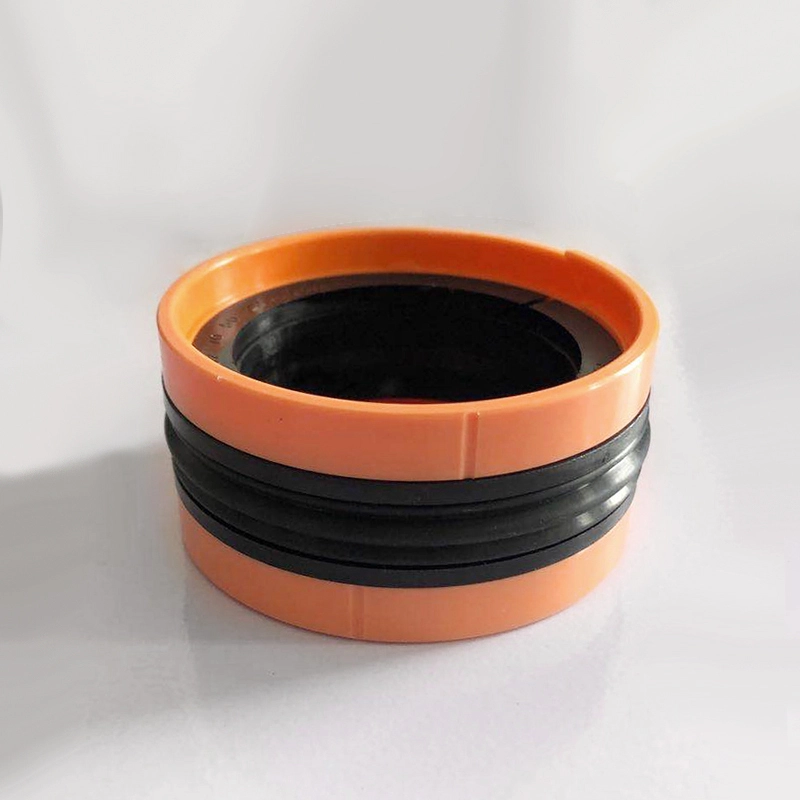

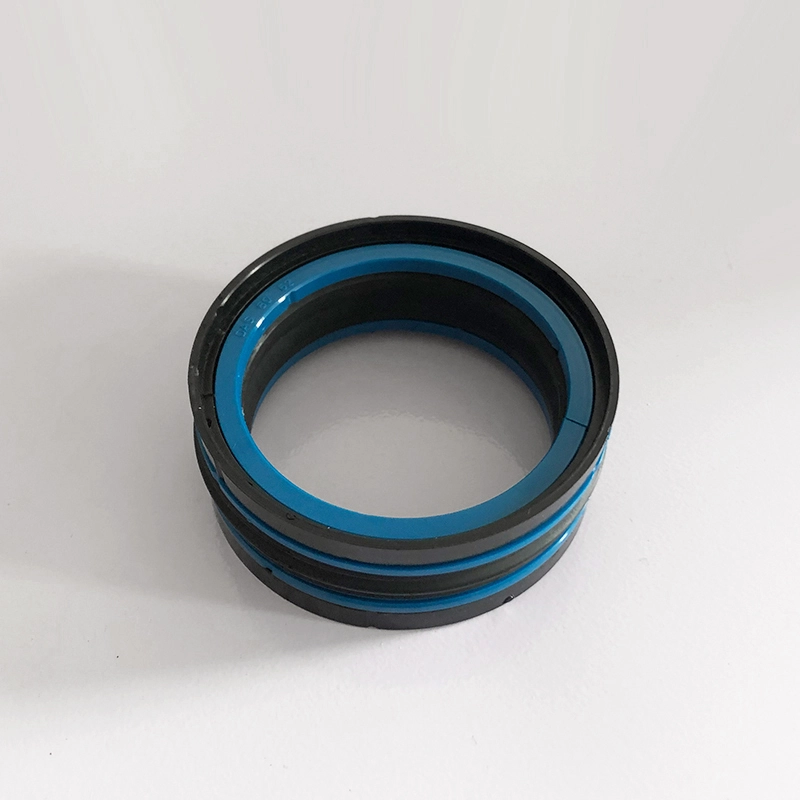

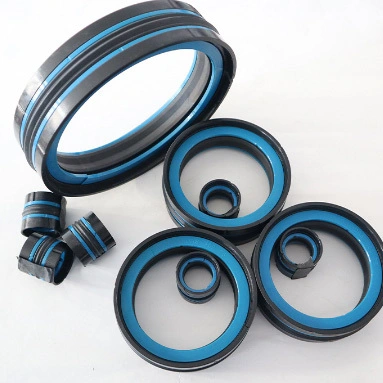

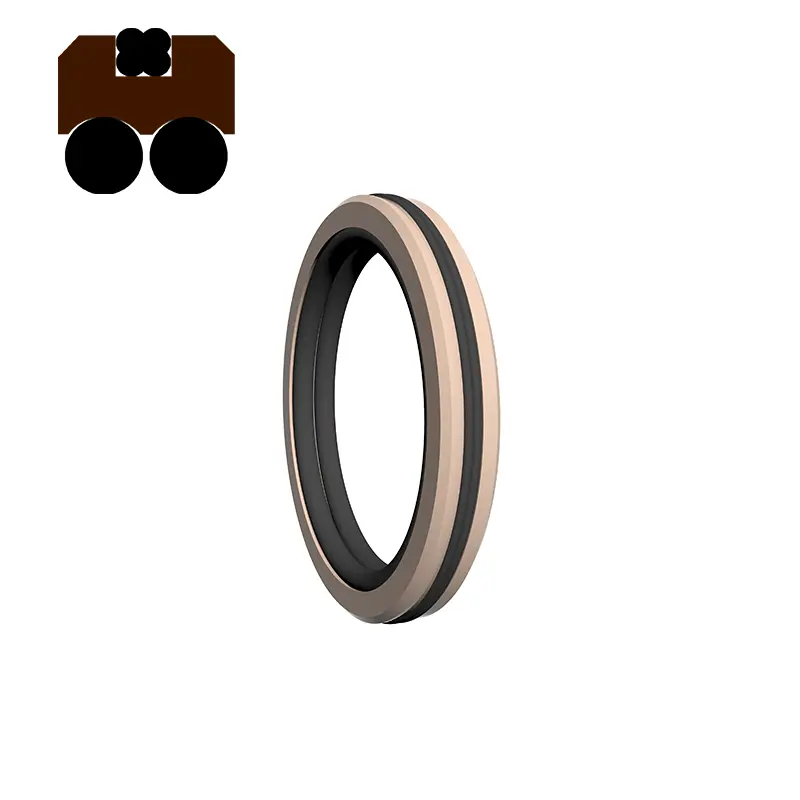

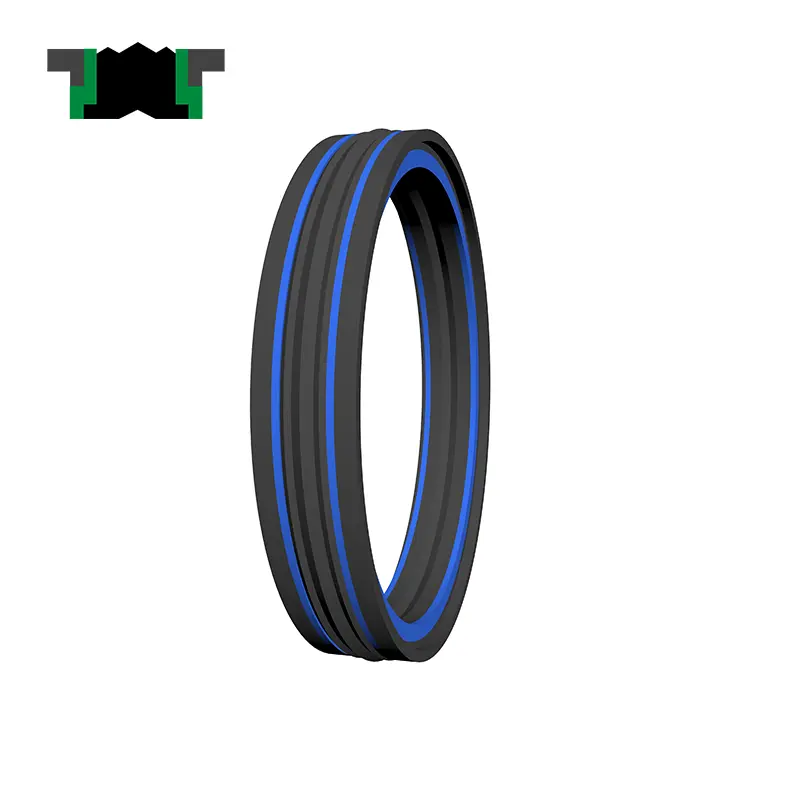

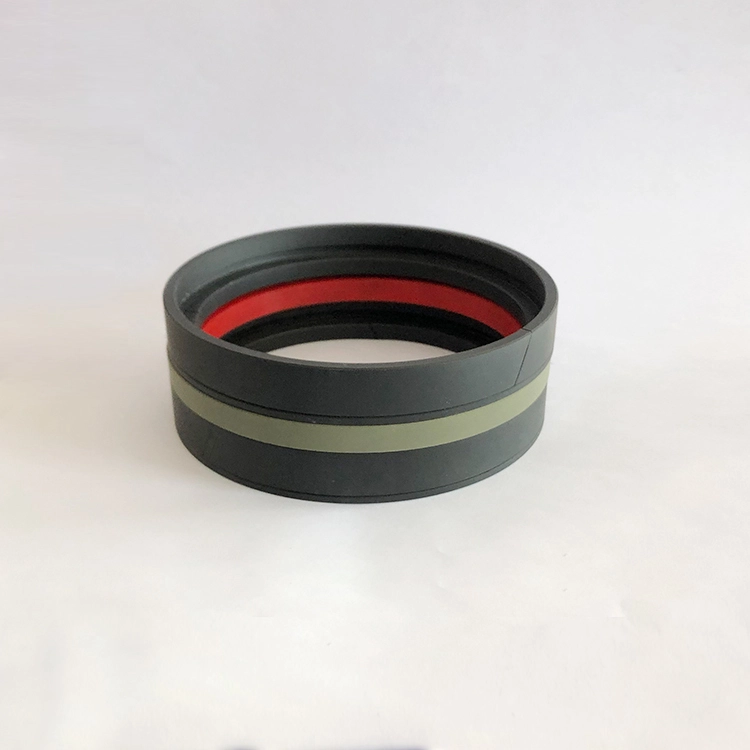

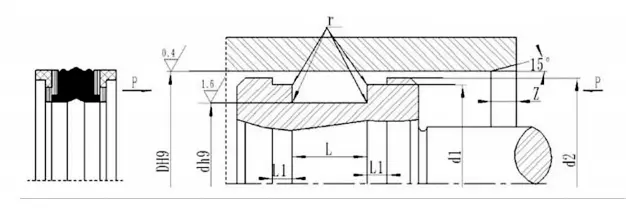

KDAS, TPM (specialform) är en kolvsätningsmontering med fem sammansättningar som består av ett gummitätningselement, två fästringar och två styrringar. Lämplig för dubbelriktad tryckkolvförsegling. Drag:

1. God tätning, hög tillförlitlighet, kompakt struktur;

2. Kommer inte att pressas in i det radiella gapet;

3. Enkel installation, integrerad kolvinstallation;

Den speciella geometriska formen på NBR -tätningselementet förhindrar att det vrids i spåret under installationen.

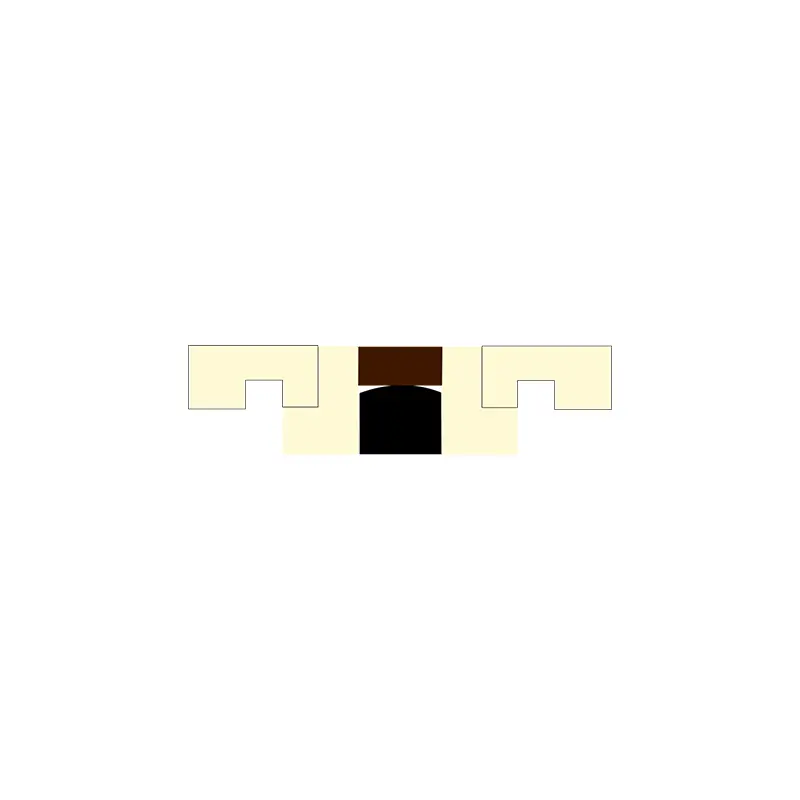

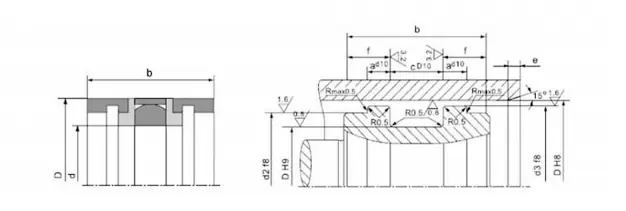

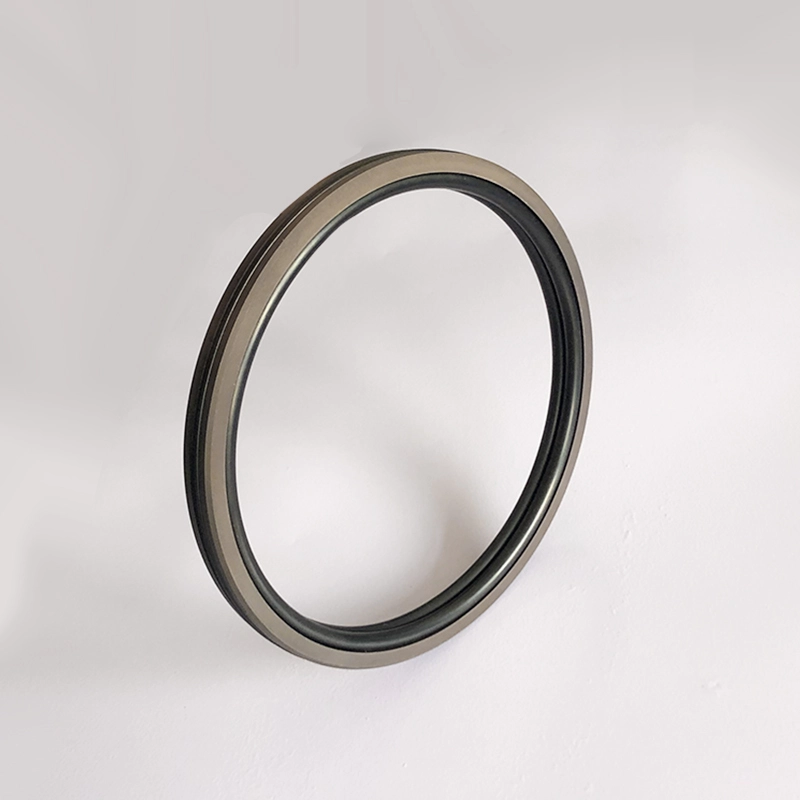

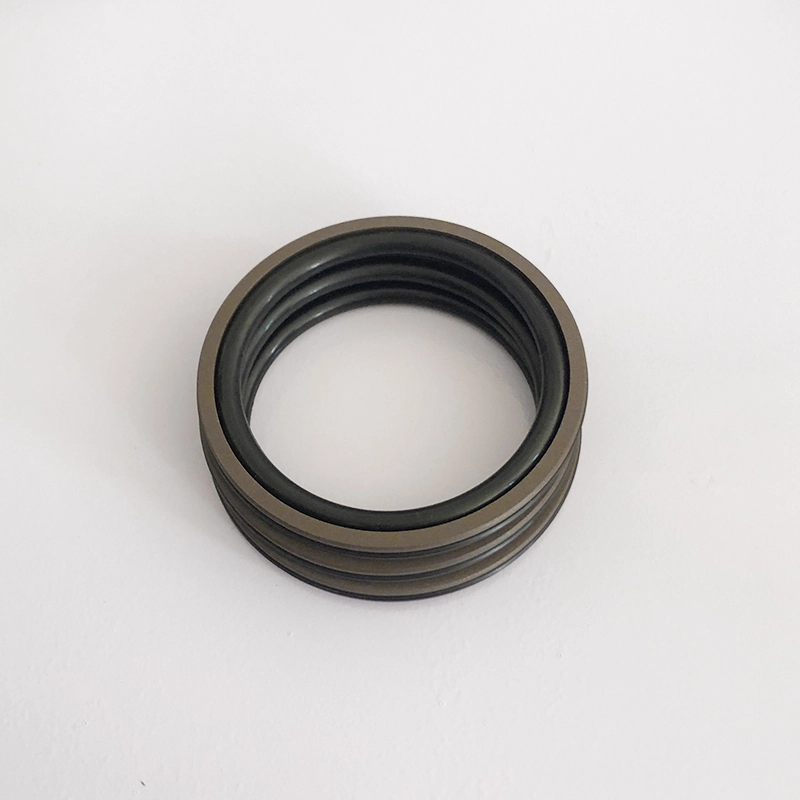

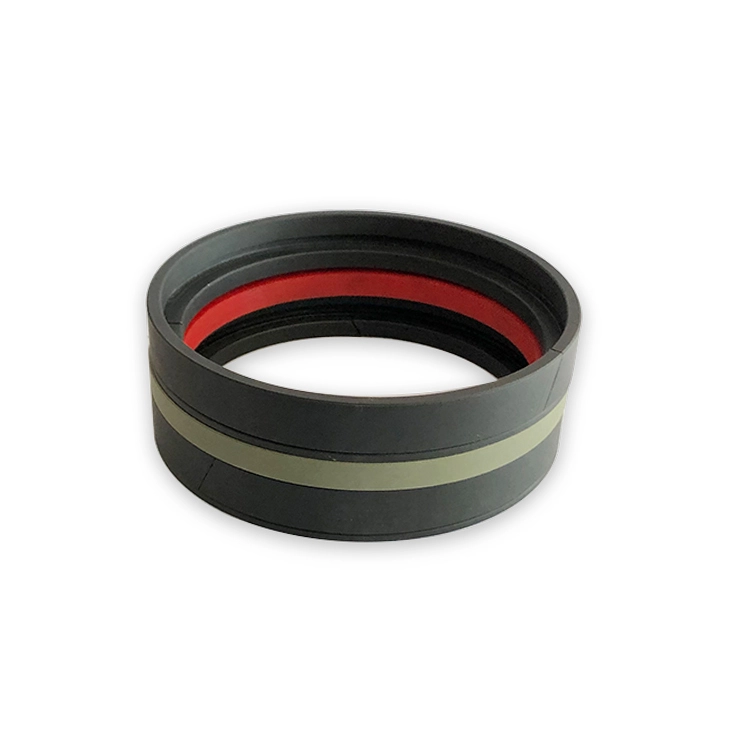

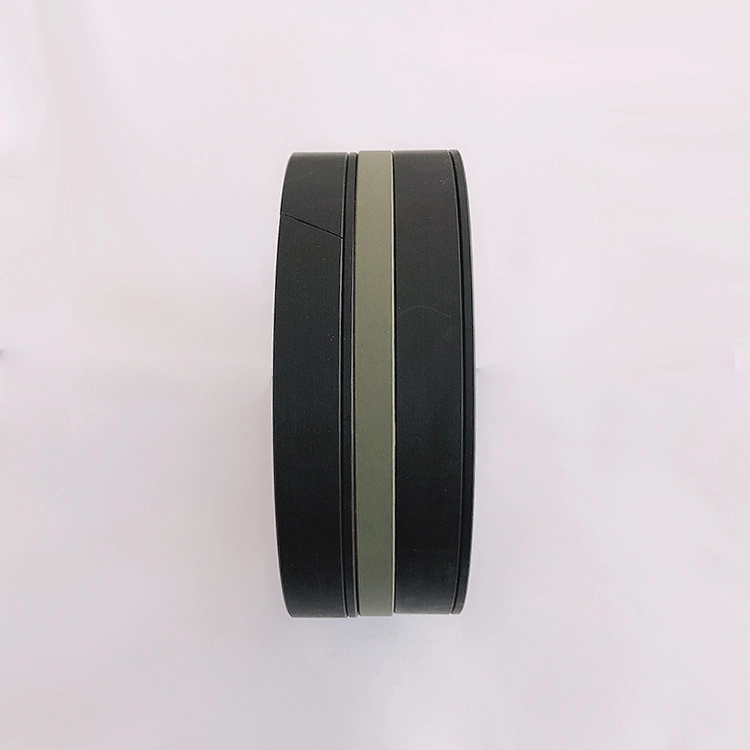

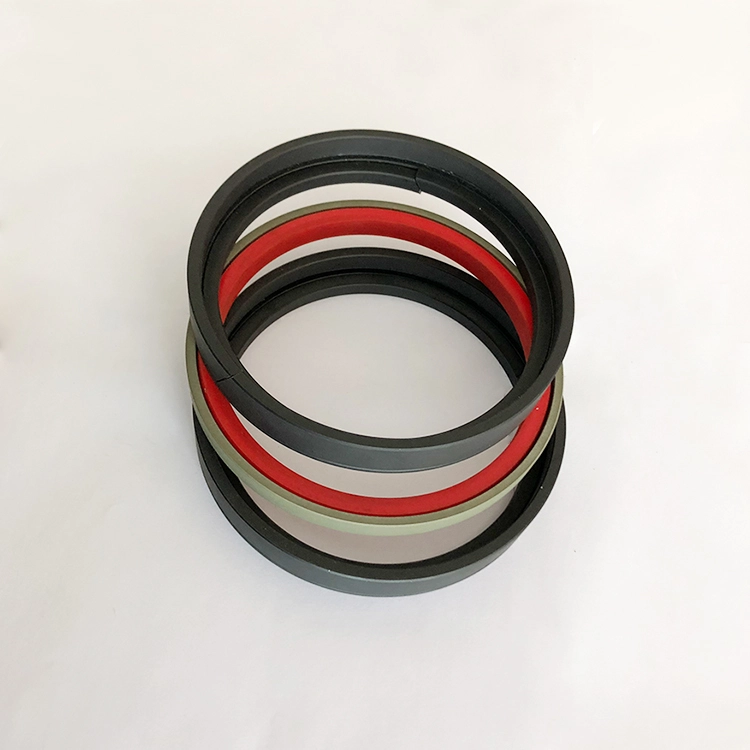

GDKK består av två styrringar, två fästringar, en elastisk gummiling och en tätningsring. Guidringen spelar en positionering och vägledande roll. Foderringen spelar en stöd- och positioneringsroll, den elastiska gummiringen ger elastisk kraft och kompenserar för förlusten av tätningsringen. Tätningsringen samarbetar med det inre hålet i oljecylindern för att producera en tätningseffekt, som är lämplig för den dubbelriktade trycktätningen av oljecylinderkolven. Den har en bra tätningseffekt även under hårda arbetsförhållanden. Drag:

1. Låg friktion, liten startmotstånd, slät rörelse, lika dynamisk och statisk friktion, ingen krypande;

2. Mycket högtrycksstabilitet under tryck och hårda förhållanden;

3. Hög livslängd, kan användas för tätning under dåliga smörjförhållanden;

4. Kan användas för att täta medier med låg viskositet såsom vatten;

Utmärkt högtryck och lågtrycksförslutningsprestanda.

RC64 består av en PTFE-triangulär tätningsring och en O-ring gummiring, lämplig för hydraulisk och pneumatisk fram- och återgående rörelse envägstrycktätning. O-ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Eftersom tätningsringen antar en tunn läppkonstruktion är uppföljningskompensationsförmågan bättre, så tätningsprestanda är bra. Det split (öppna) spåret bör användas för cylinderdiametrar mindre än 30 mm. Drag:

1. Det kan användas för både hydraulisk och pneumatisk;

2. Låg friktion, liten startmotstånd, smidig rörelse, lika dynamisk och statisk friktion, ingen krypande;

3. Lång livslängd, kan användas för oljefria smörjtätningar;

Litet strukturellt utrymme, enkel installation och underhåll;

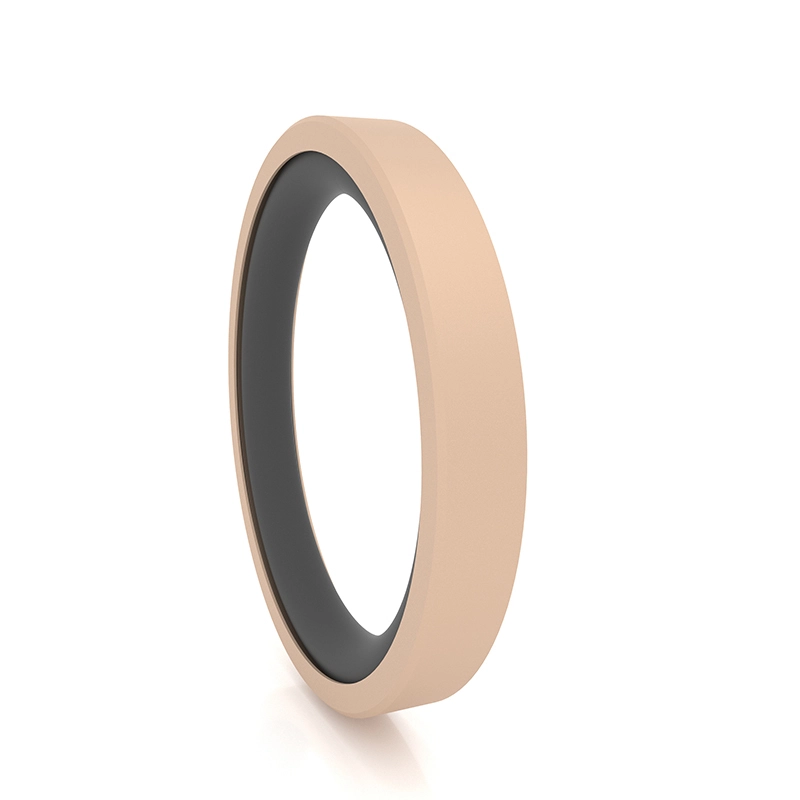

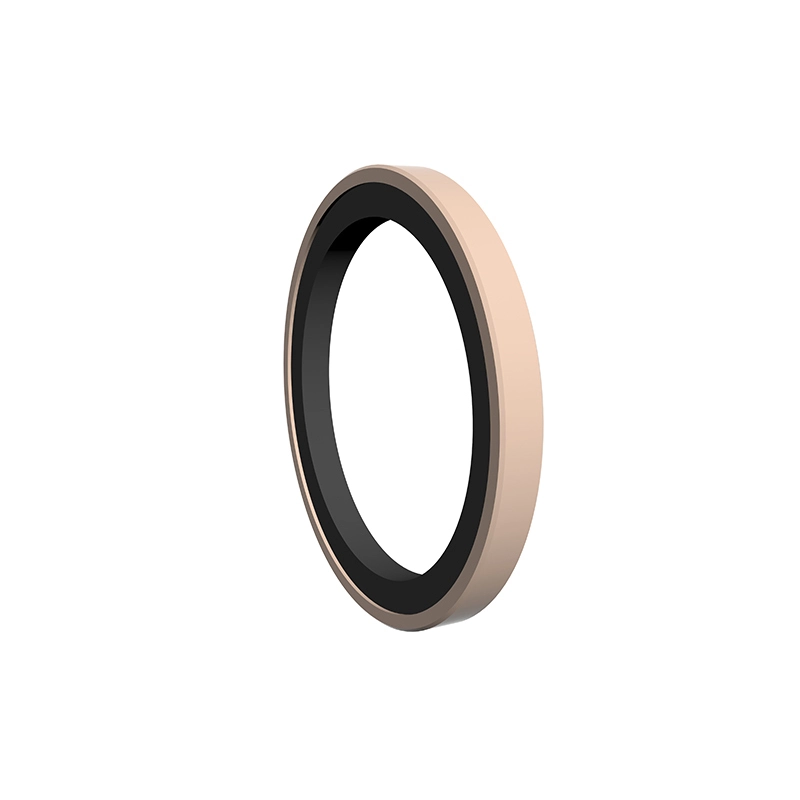

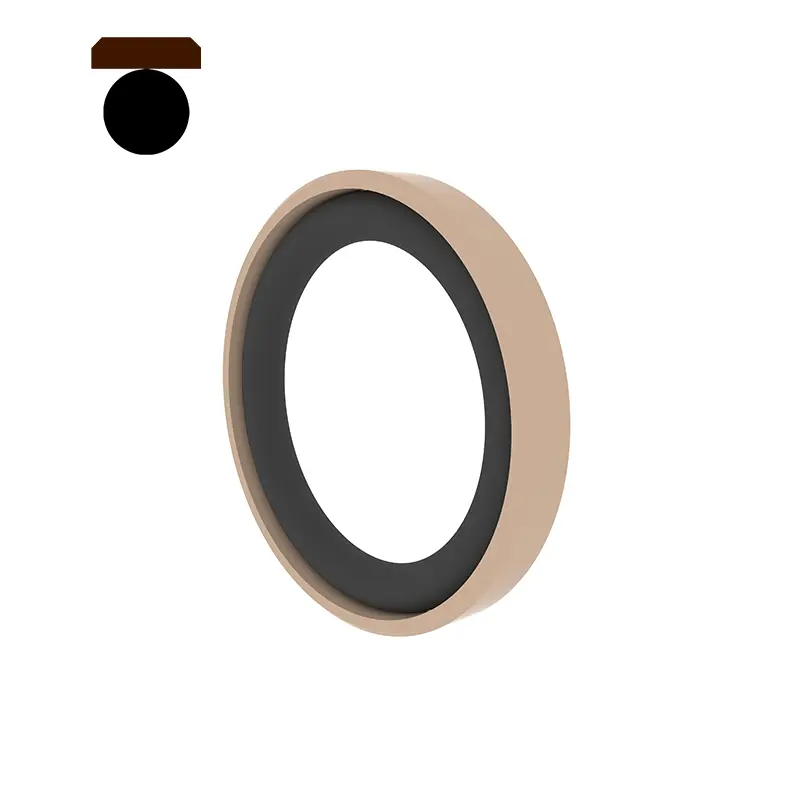

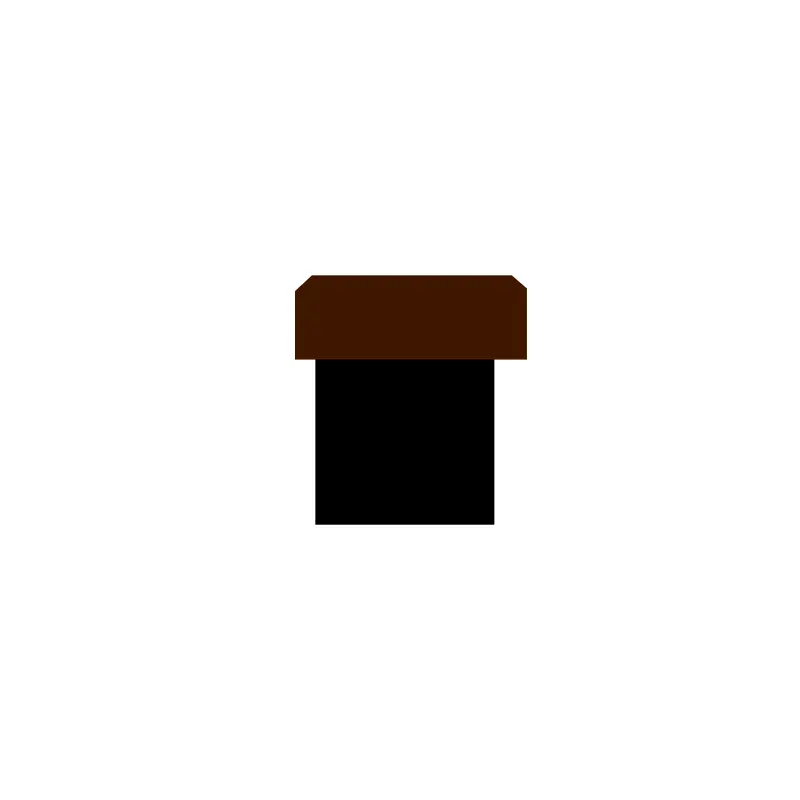

SPG är en kombination av en rektangulär modifierad PTFE -tätningsring och en rektangulär gummiring som ett förbelastningselement. Det har egenskaperna hos god tätning, låg friktion och små konstruktionsutrymme.

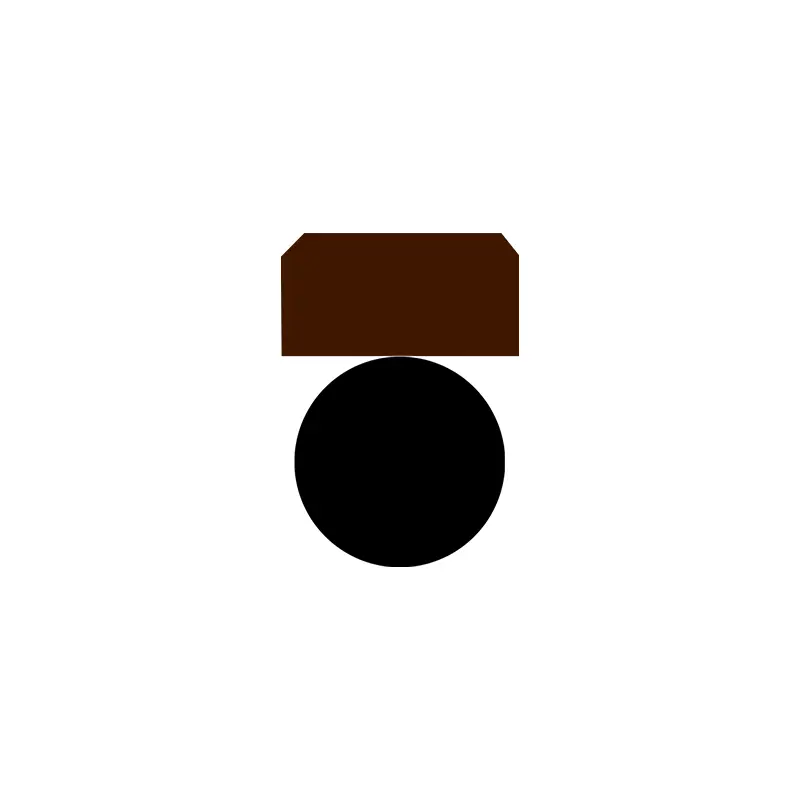

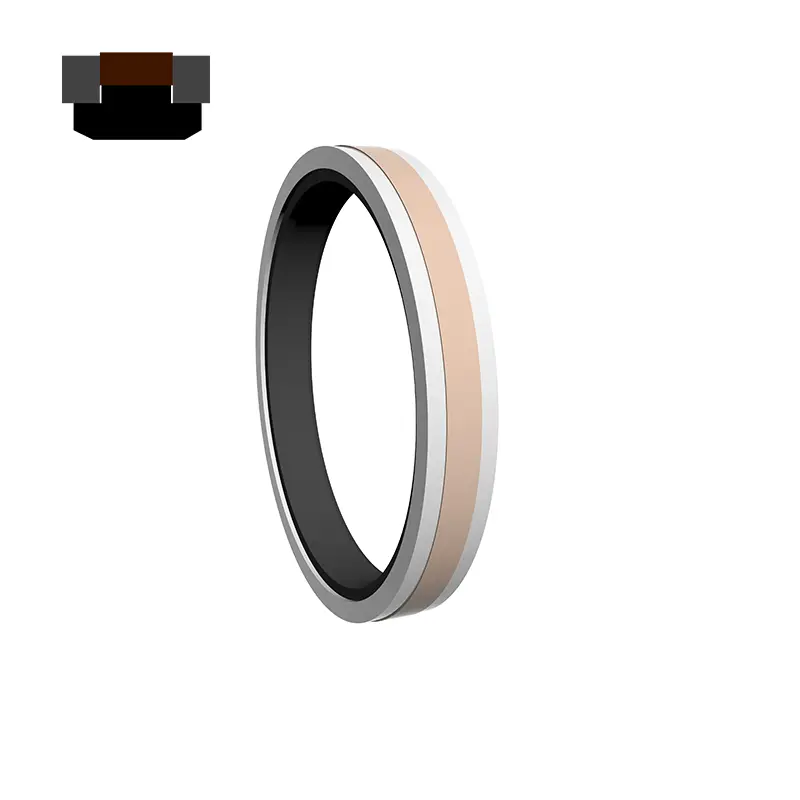

RC66 är en kombination av en rektangulär modifierad PTFE-tätningsring och en O-ring som ett förbelastningselement. Det har egenskaperna hos god tätning, låg friktion och litet strukturellt utrymme. Det är lämpligt för höghastighetsoljecylindrar eller cylindrar. RC67 består av en fylld PTFE -rektangulär tätningsring, två fästringar och en heterogen elastomer, som är lämplig för hydraulisk fram- och återgående rörelsetätning. Elastomeren tillhandahåller radiell kraft och kompenserar för slitage på tätningsringen. Foderringen skyddar tätningsringen och har en god tätningseffekt även under hårda arbetsförhållanden. Drag:

1. Låg friktion, liten startmotstånd, slät rörelse, lika dynamisk och statisk friktion, ingen krypande;

2. Mycket högtrycksstabilitet under tryck och hårda förhållanden;

3. Hög livslängd, kan användas för oljefria smörjtätningar;

4. Kan användas för att täta medier med låg viskositet såsom vatten;

5. Utmärkt högtryck och lågtrycksförslutningsprestanda.

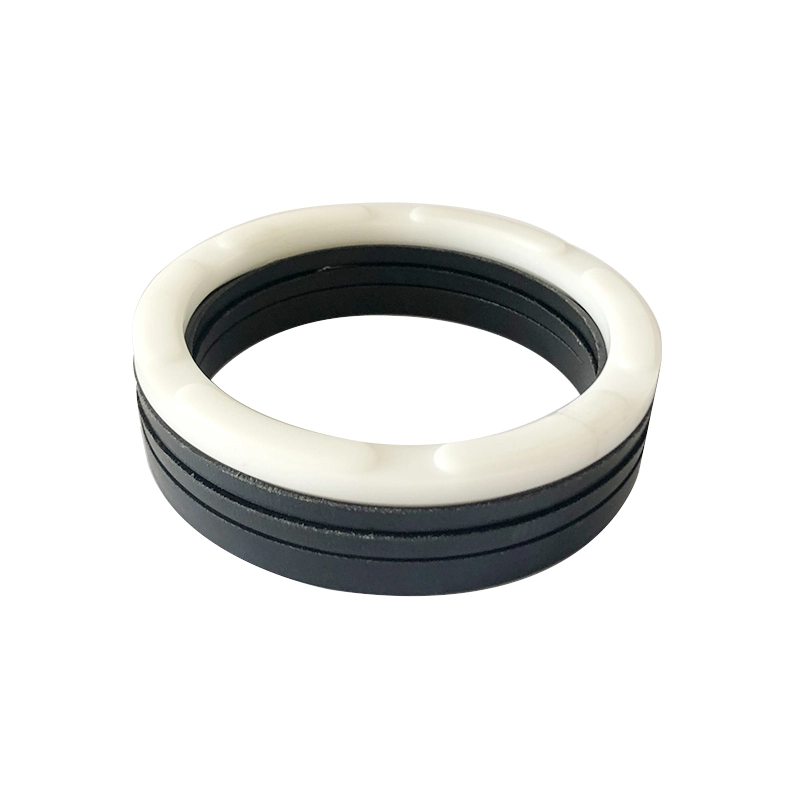

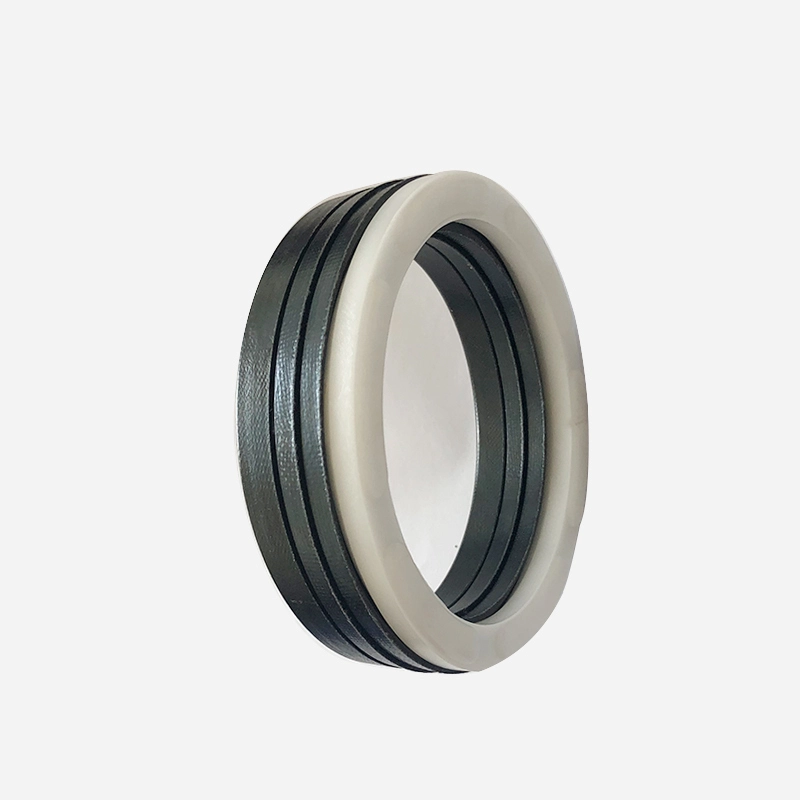

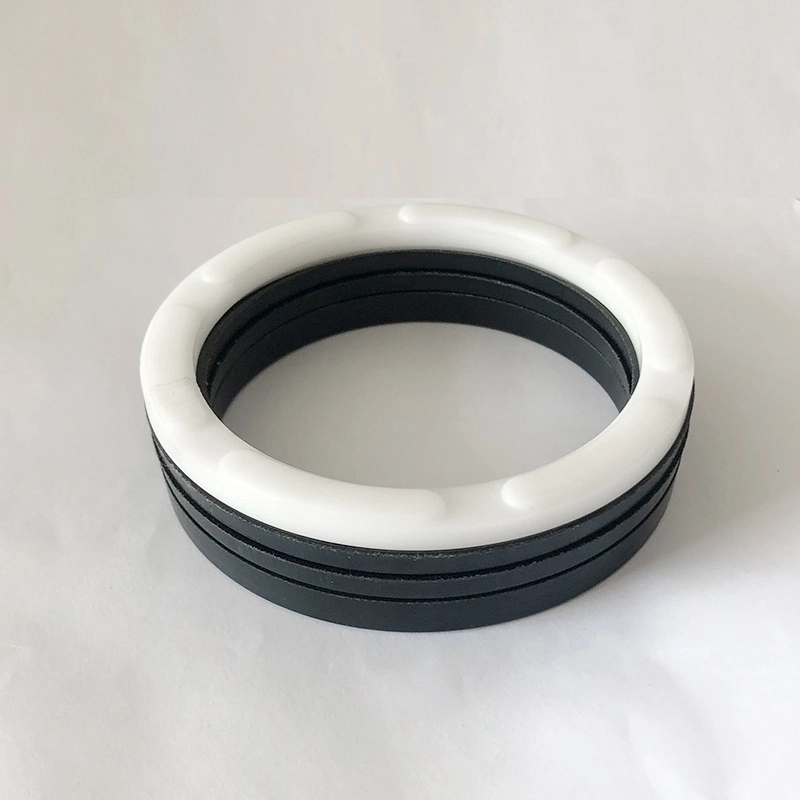

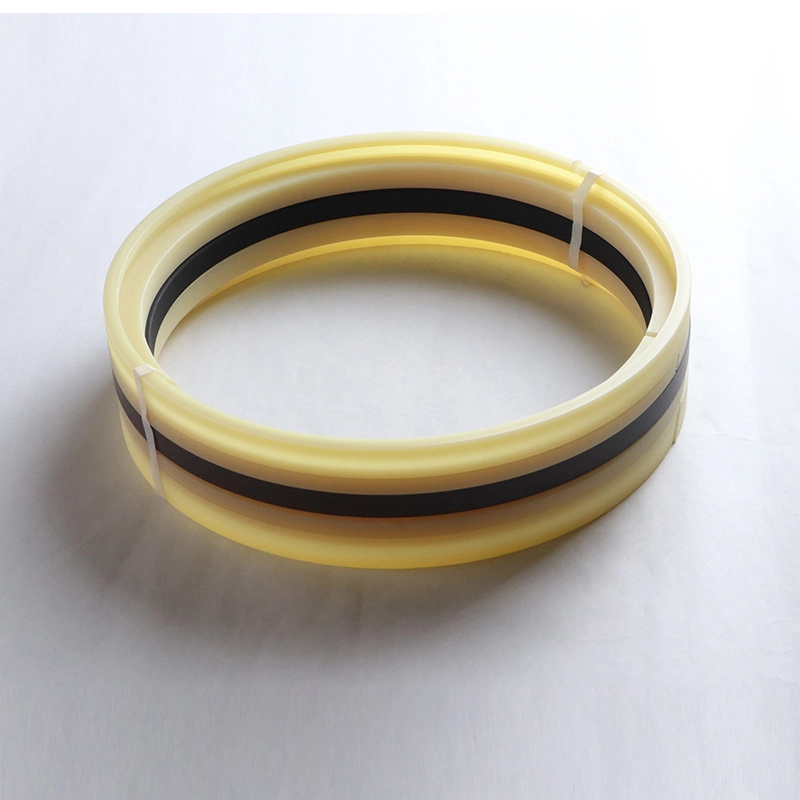

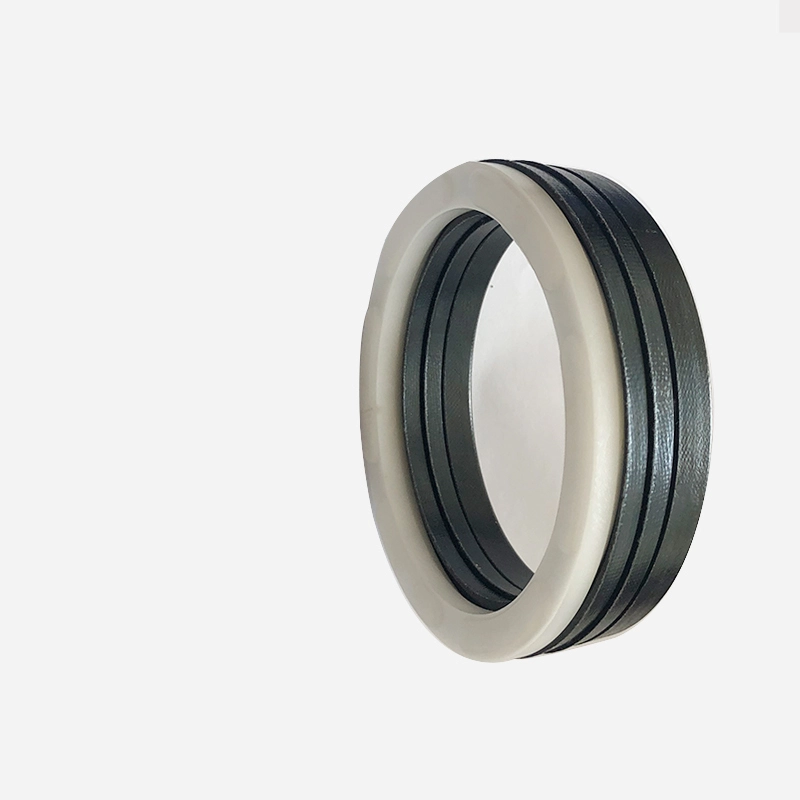

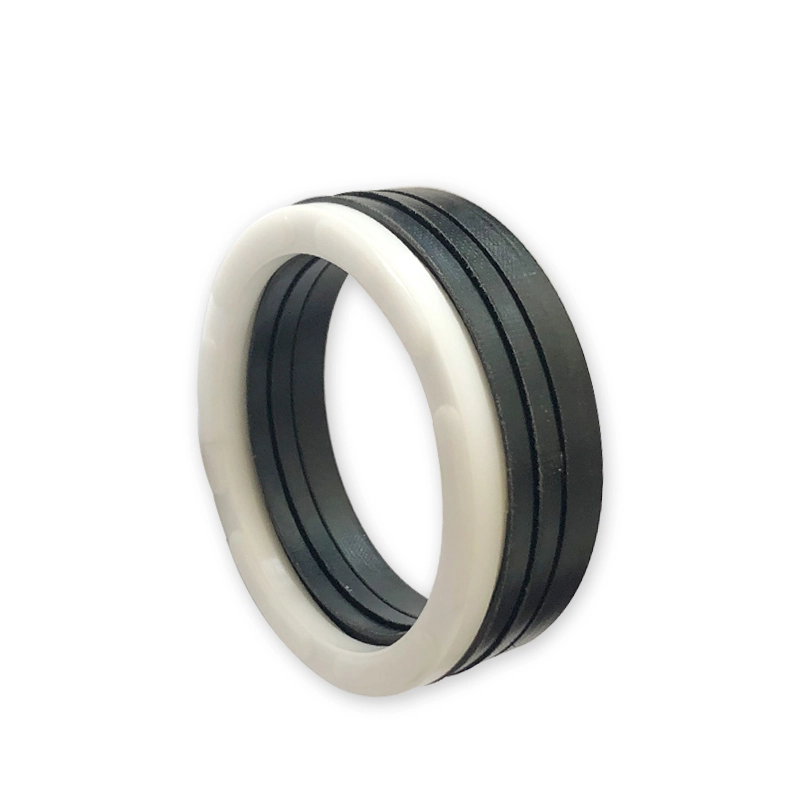

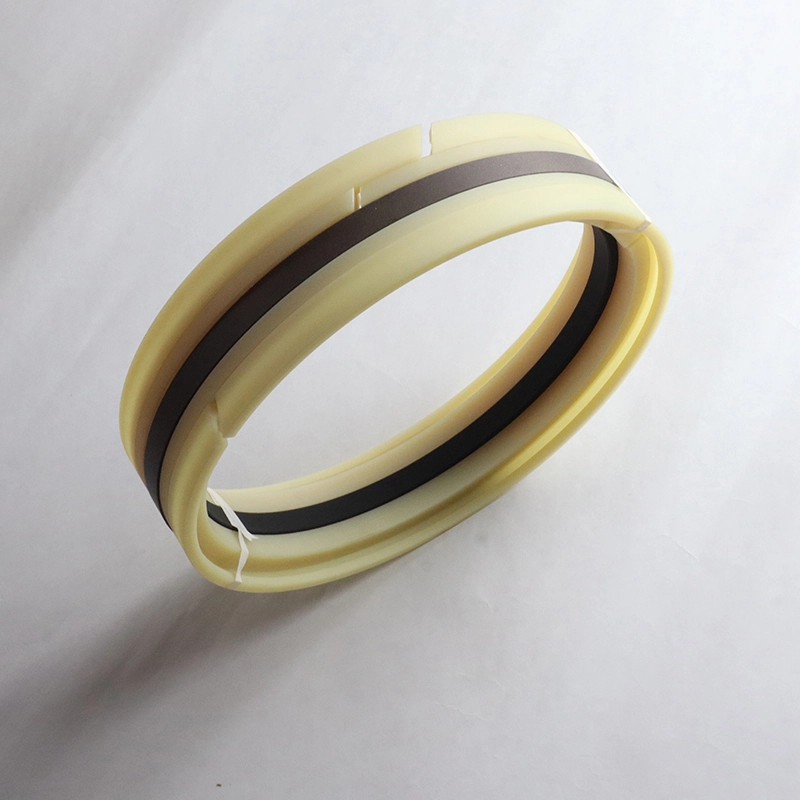

RCEK består av en uppsättning V-formade tätningsringar, en tryckring och en stödring och är lämplig för hydraulisk fram- och återgående rörelse envägstrycktätning. Fett kompatibelt med tätningsmaterialet måste appliceras under installationen. Det kan inte installeras i ett integrerat (stängt) spår. Det används för kolvtätningar i medelstora och tunga belastningar. Drag:

1. En mängd olika material finns tillgängliga, som kan justeras optimalt för att passa olika ändamål;

2. Det kan användas i hårda arbetsförhållanden och är lämplig för nästan alla media och hårda förhållanden;

3. Den har en lång livslängd och kan användas för oljefria smörjtätningar (rimligt urval av material);

4. Tätningsprestanda kan justeras och den axiella storleken kan justeras genom att lägga till eller ta bort V-formade tätningsringar;

Det kan fungera effektivt även om tätningsytakvaliteten är dålig.

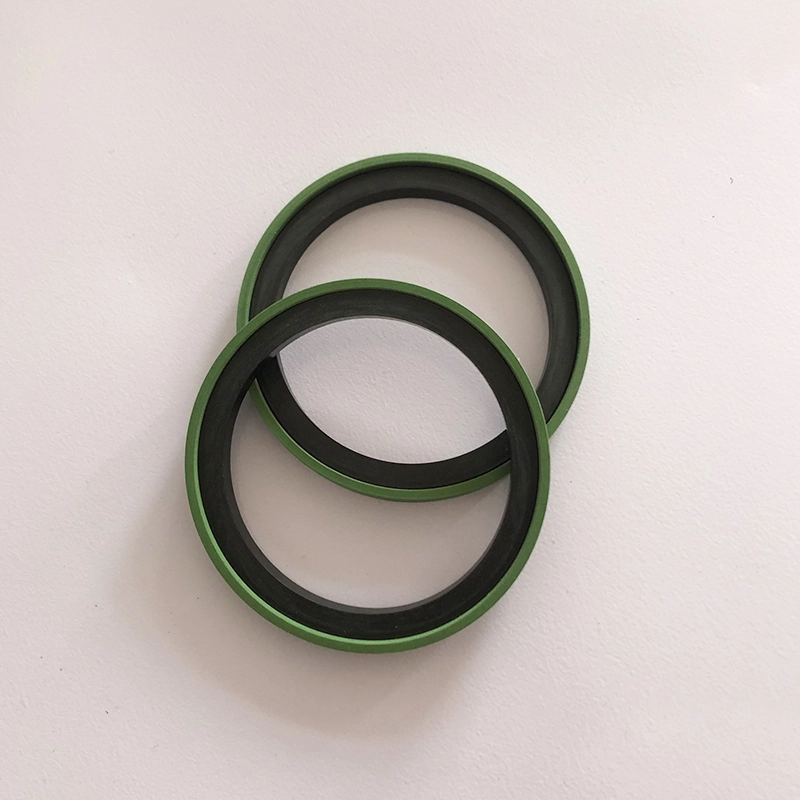

RCKR består av en PU -tätningsring och en rektangulär gummiling, lämplig för hydraulisk fram- och återgående rörelse -riktning. Det är en kompletterande produkt av glydringprodukter, med bättre tätning och tryck underhållande förmåga än glydring, och kan installeras utan hjälp av installationsverktyg. Dess funktioner:

1. Bra dynamisk och statisk tätningsprestanda;

2. Bättre lågtrycksförslutningsprestanda än Glyd Ring och kan installeras utan installationsverktyg;

3. Låg friktion, liten startmotstånd och smidig rörelse;

4. Lång livslängd, kan användas för oljefri smörjtätning;

5. Kan användas för dubbelriktad trycktätning;

Installationsspåret överensstämmer med ISO7425/1 -standarden.

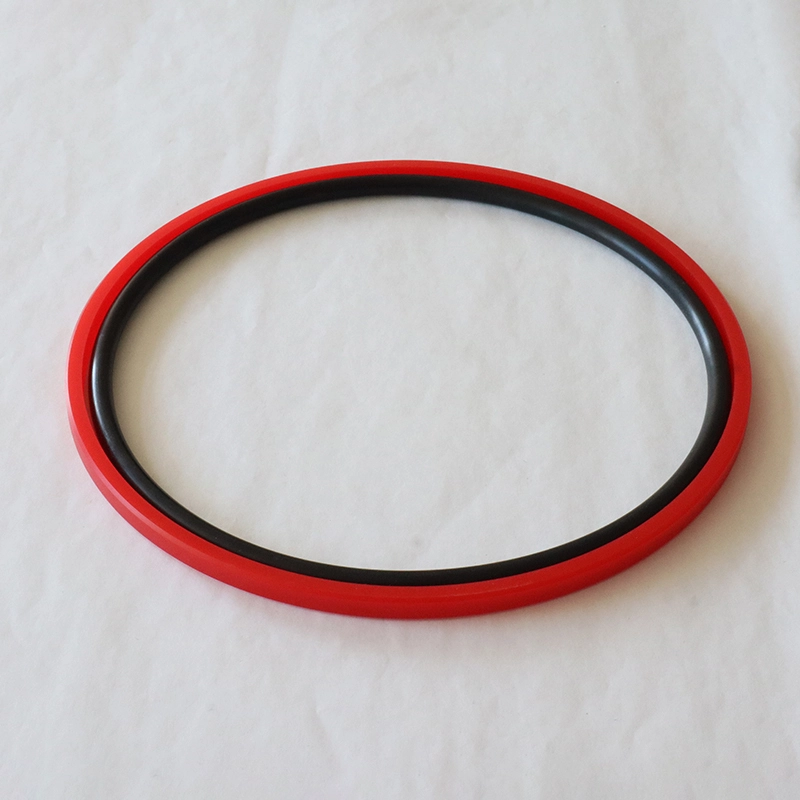

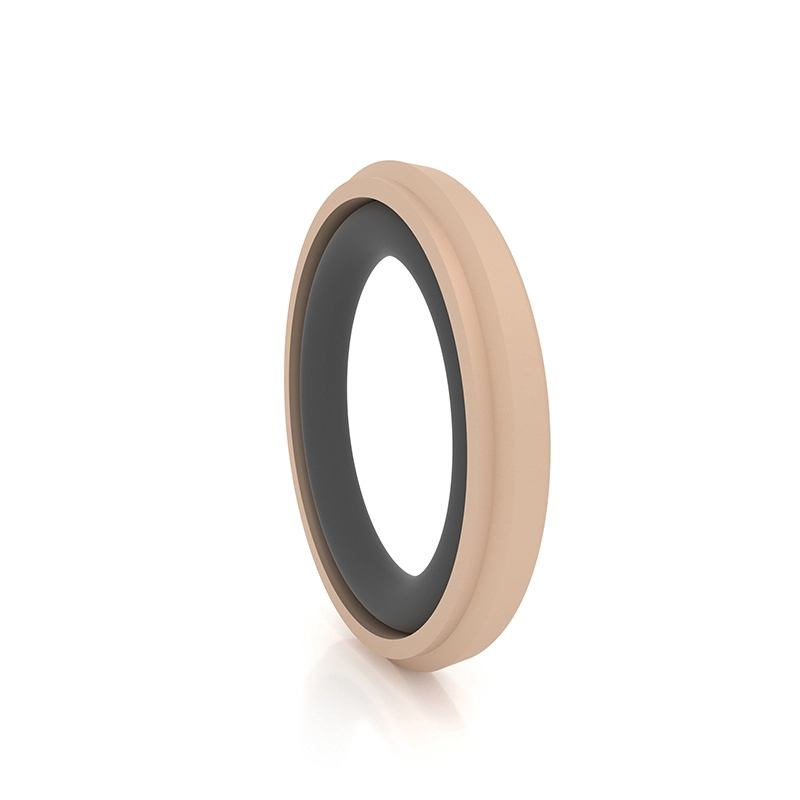

RPW består av en specialformad PU-tätningsring och en O-formad gummiring, lämplig för hydraulisk fram- och återgående rörelse-riktningstrycktätning. O-ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Det används vanligtvis i samband med en guidring. Drag:

1. Låg friktion, liten startmotstånd, slät rörelse, ingen krypande;

2. Mycket högtrycksstabilitet under tryck och hårda förhållanden;

3. Bra tätningsprestanda vid både höga och låga tryck;

Inga installationsverktyg krävs för installation.

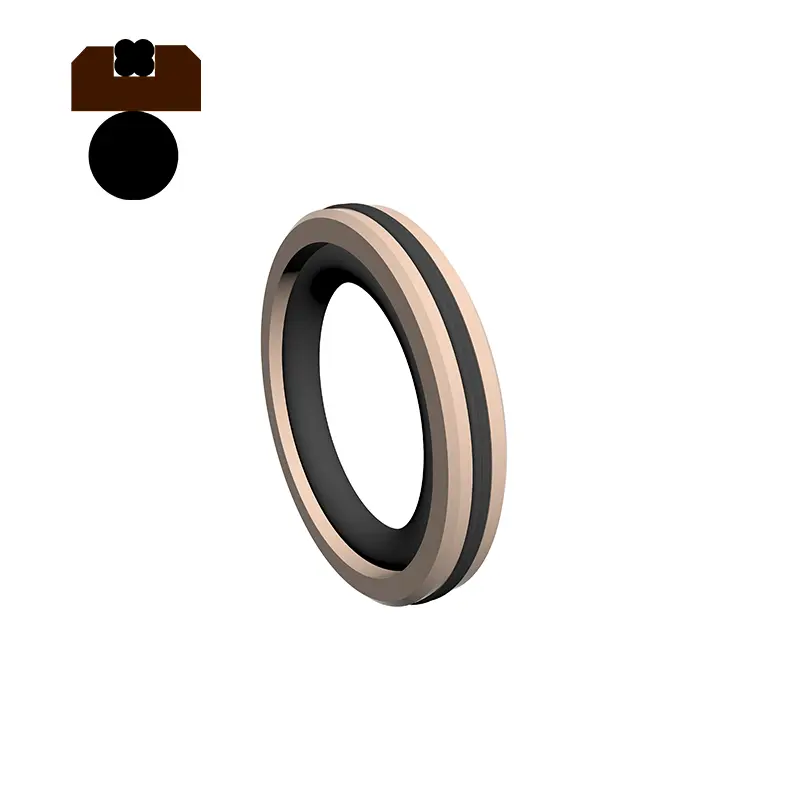

TDA och TDMA består av ett specialformat gummi (eller polyuretan) elastomer och en modifierad PTFE-tätningsring, och har egenskaperna för god tätning, lång livslängd, låg friktion, ingen krypning, etc. TDA är lämplig för envägstrycktätning av pistonger. TDMA är lämplig för tvåvägstrycktätning av kolvar.

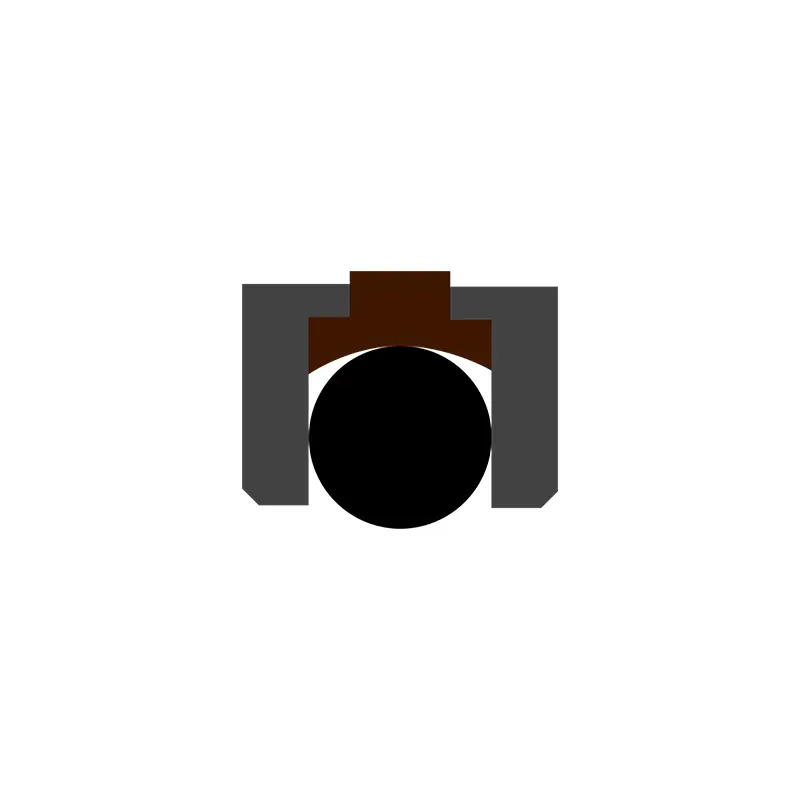

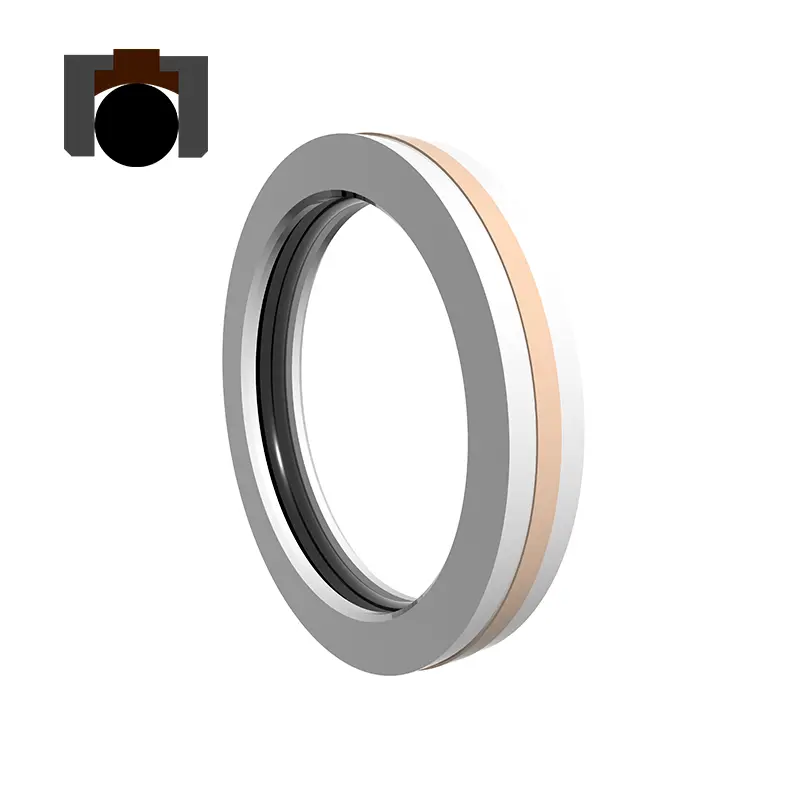

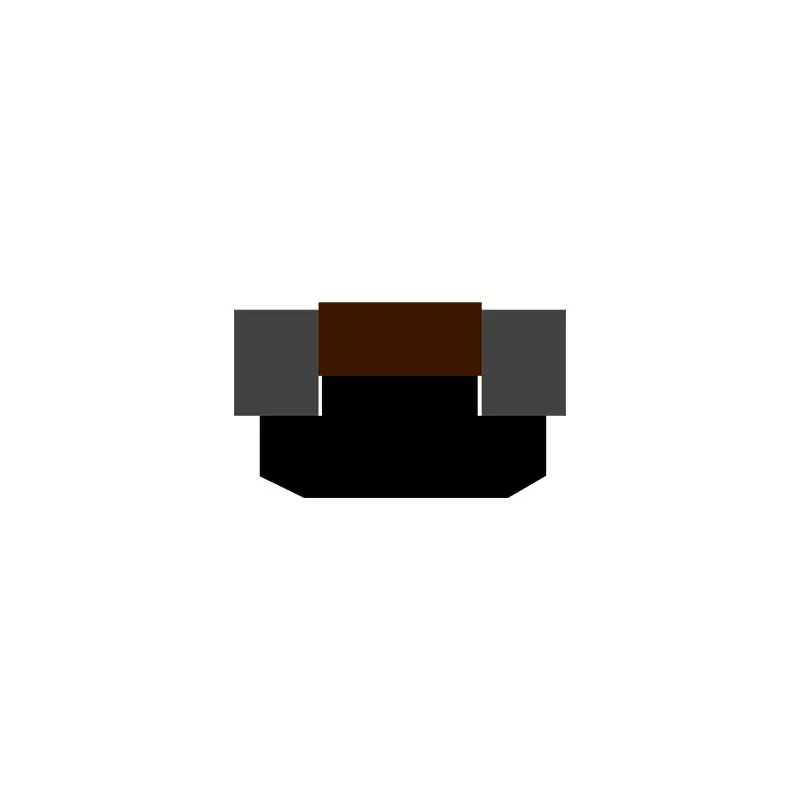

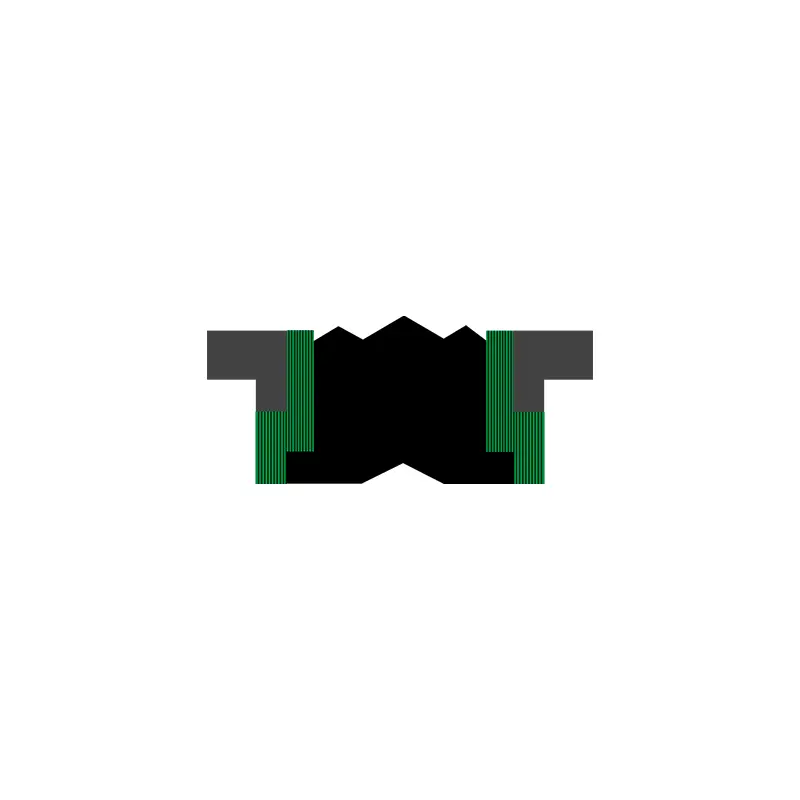

GGDA består av en PTFE-fylld tätningsring, två L-formade plaststödringar och en elastisk kraft O-ring, med god tätning, lång livslängd, låg friktion, ingen krypning och andra egenskaper. Lämplig för kolvens dubbelriktningstryck tätning.

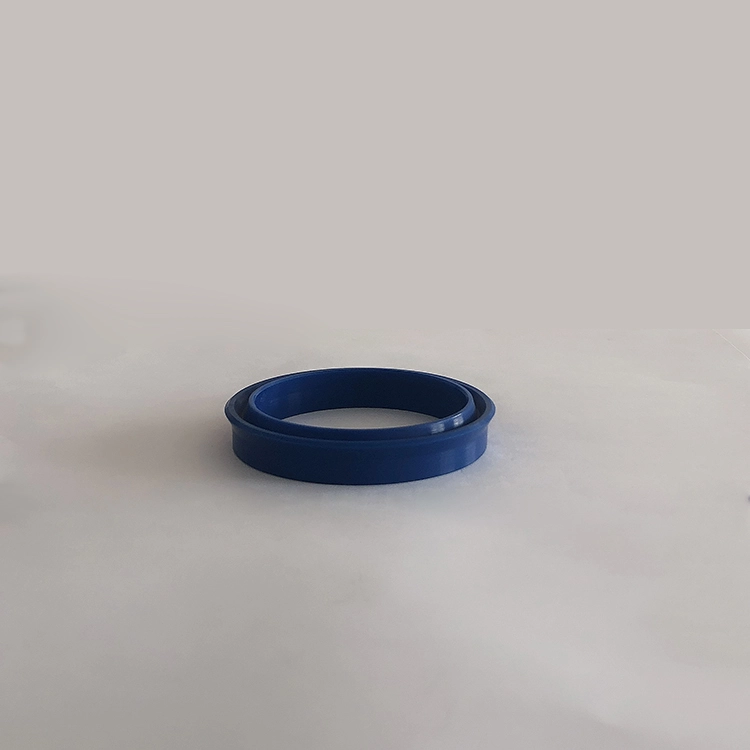

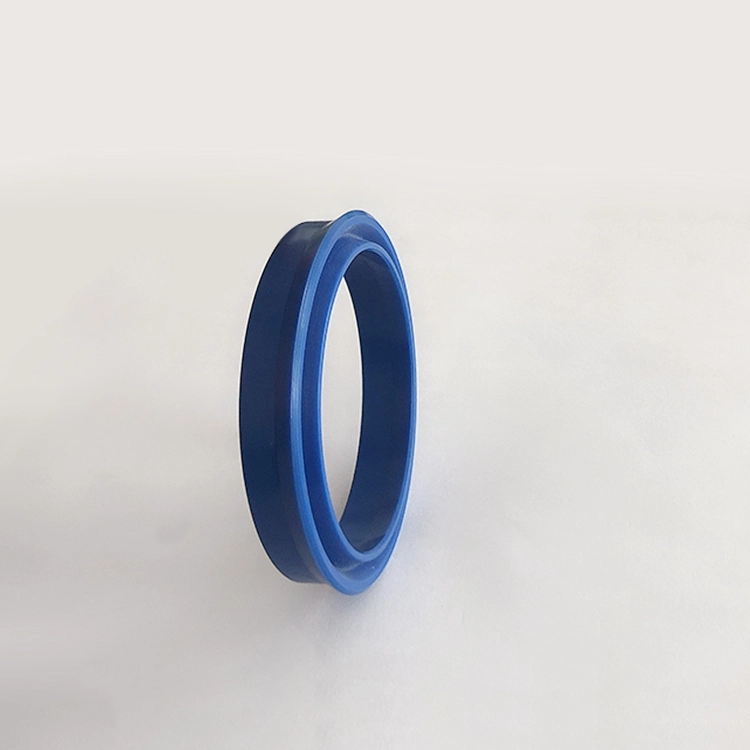

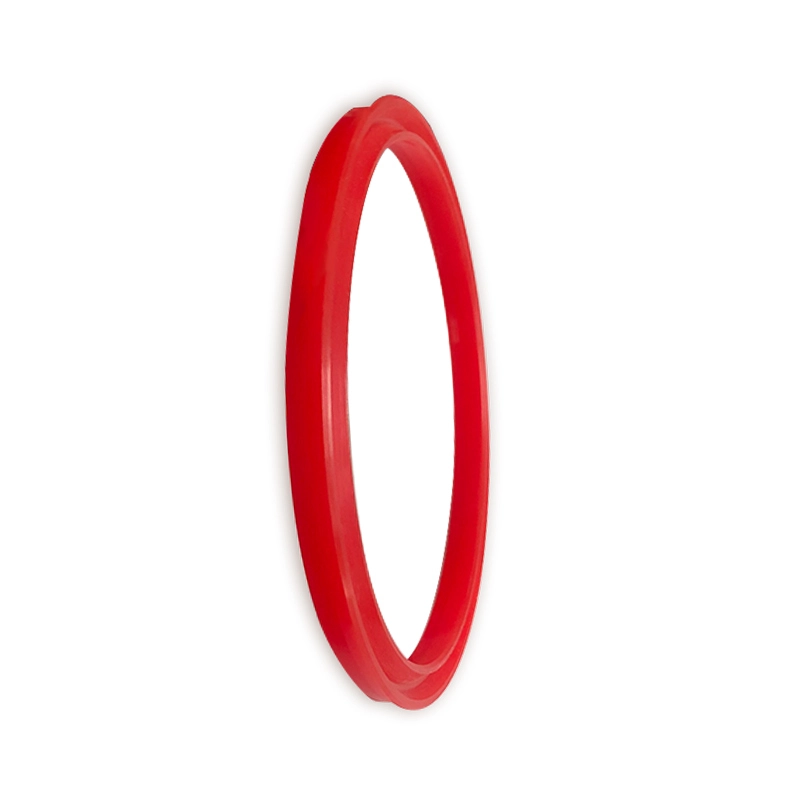

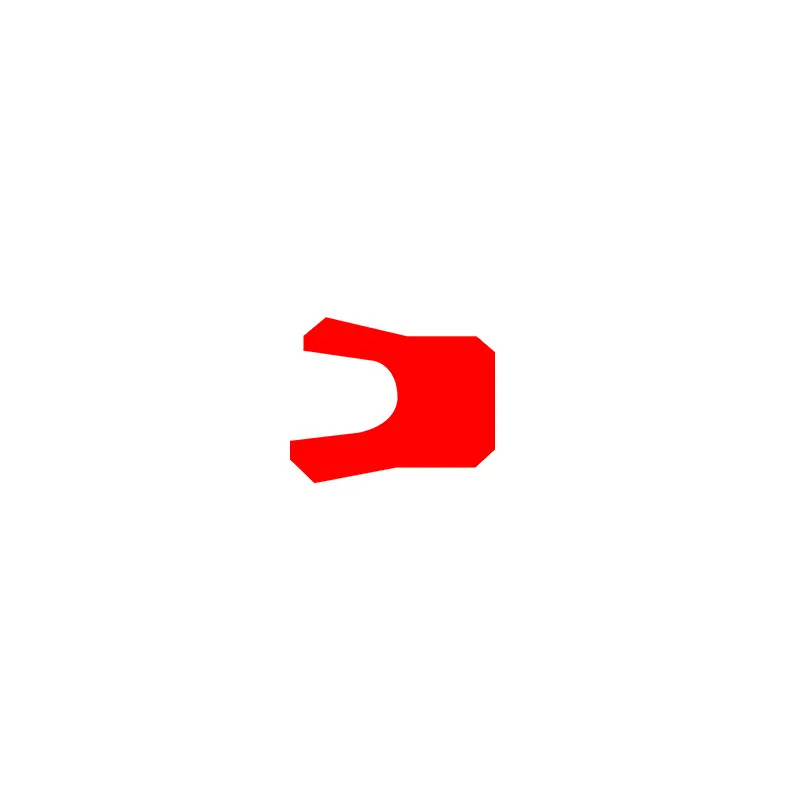

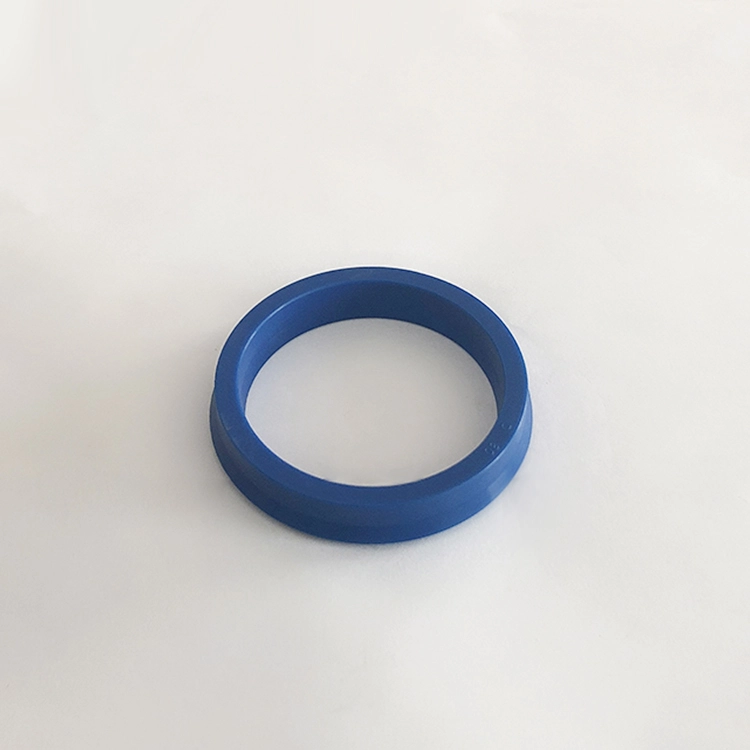

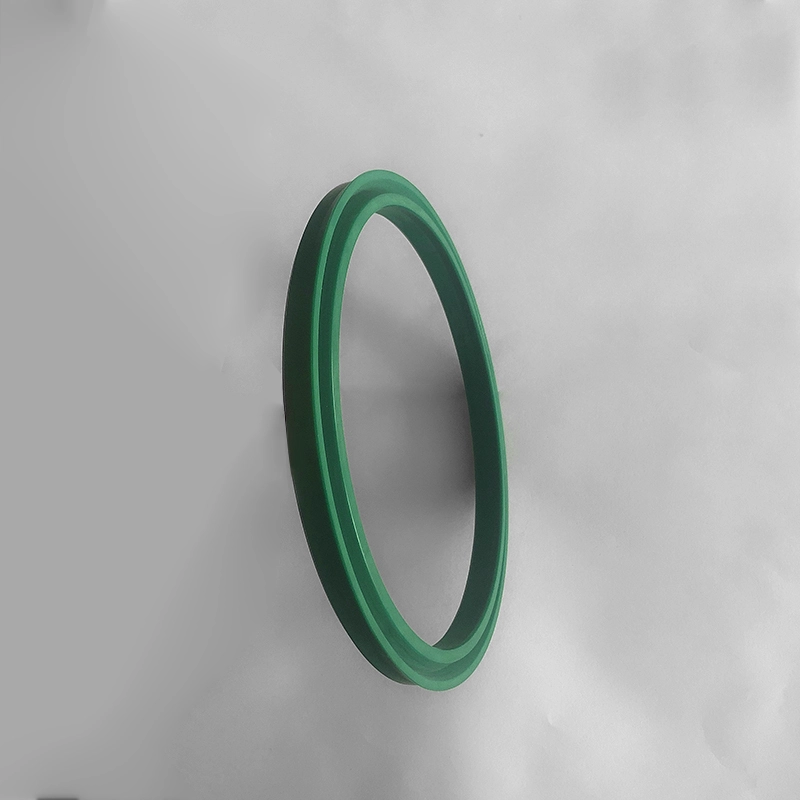

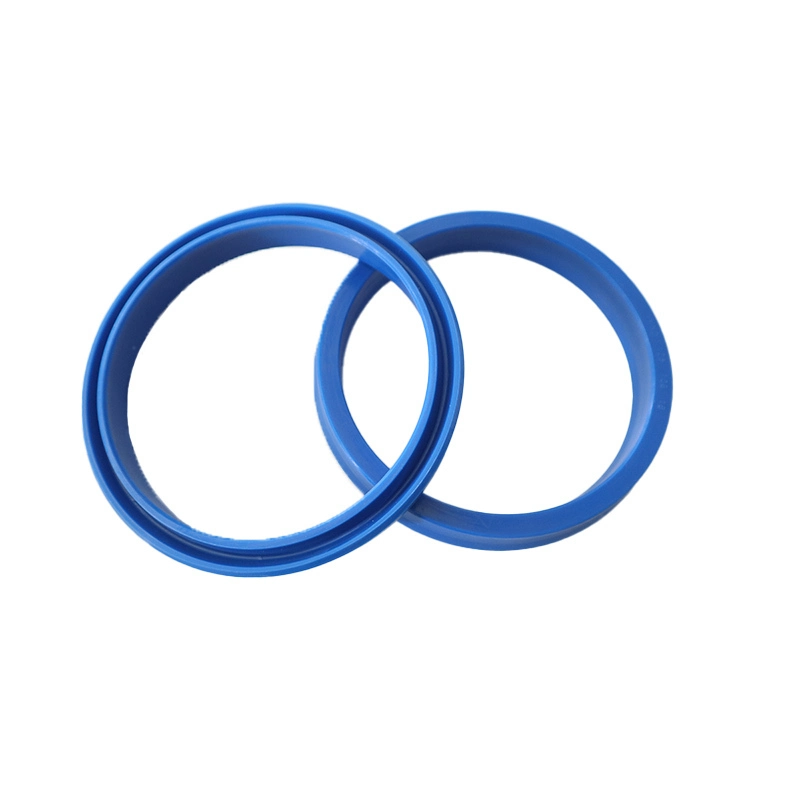

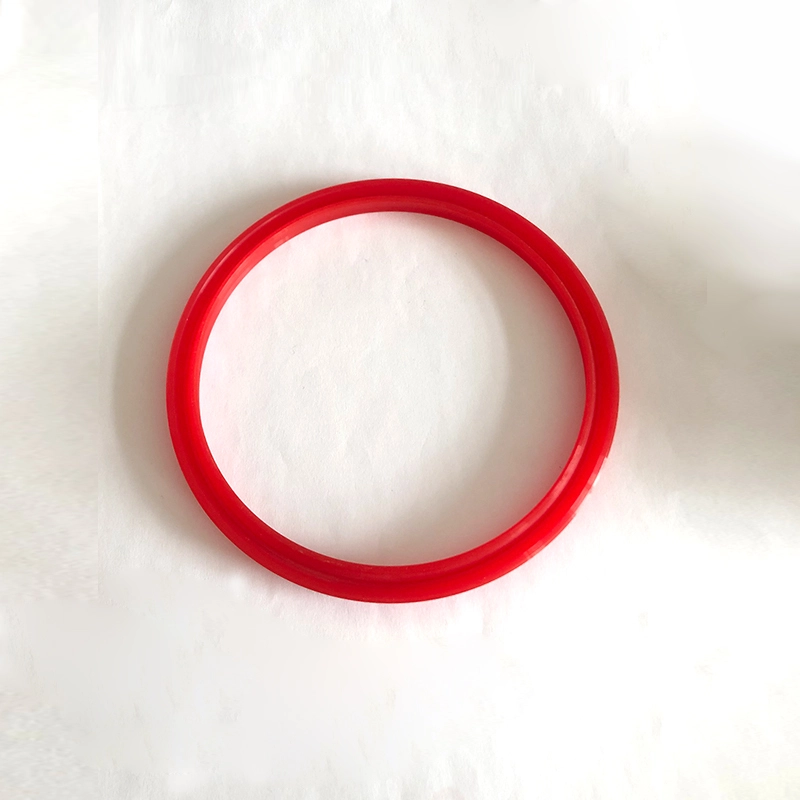

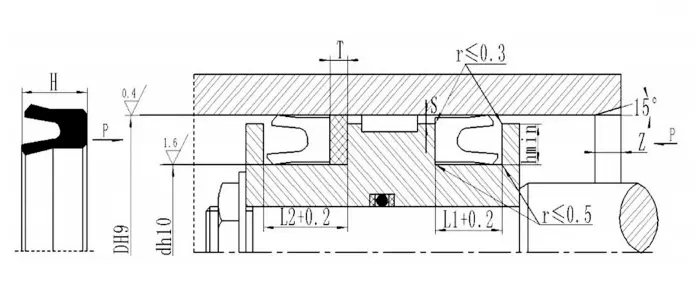

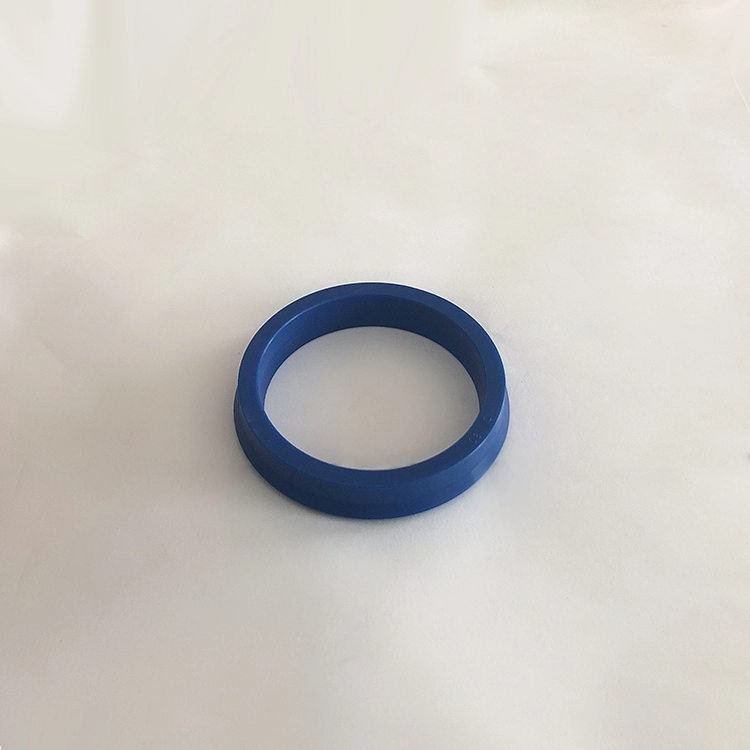

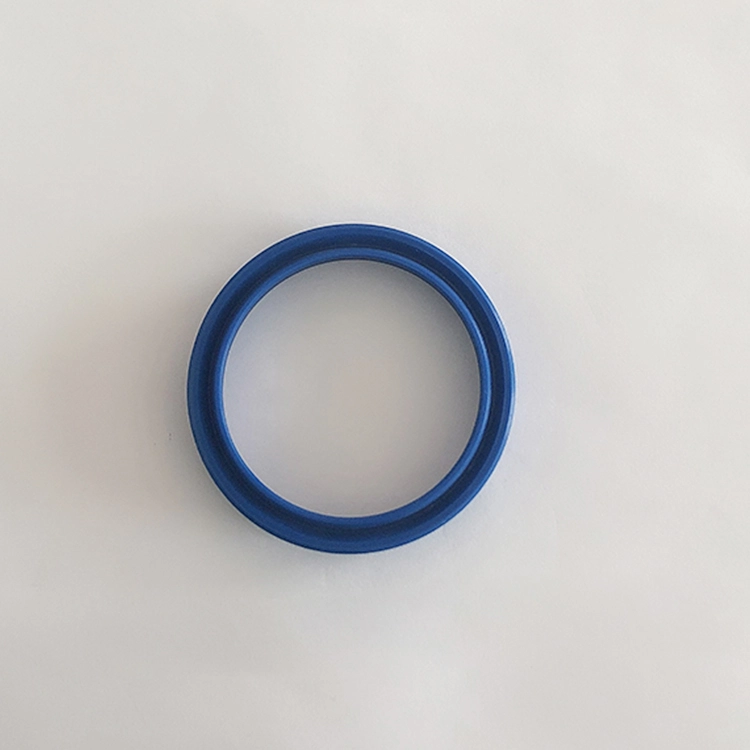

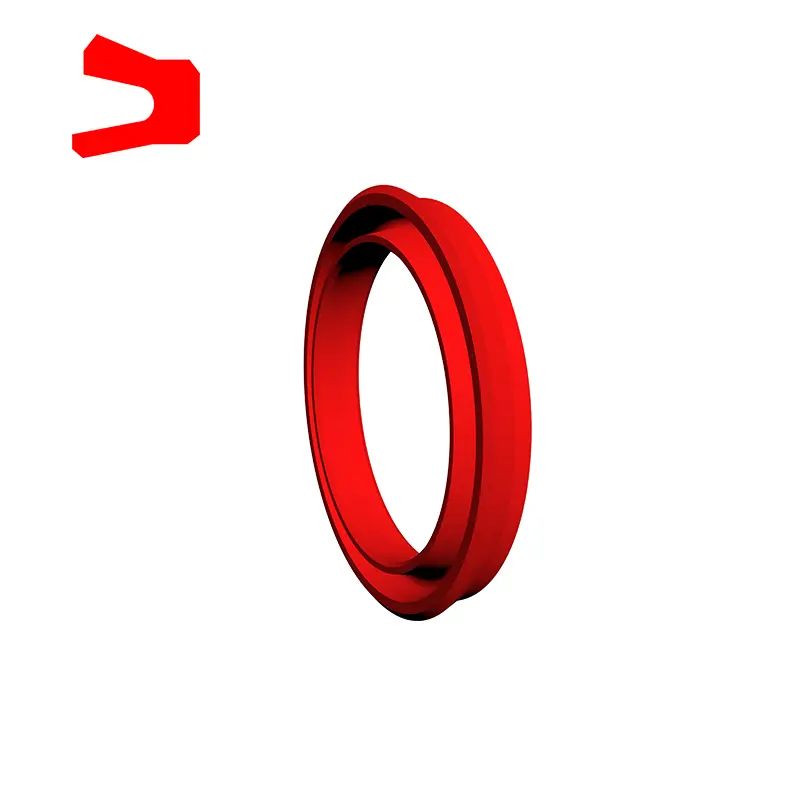

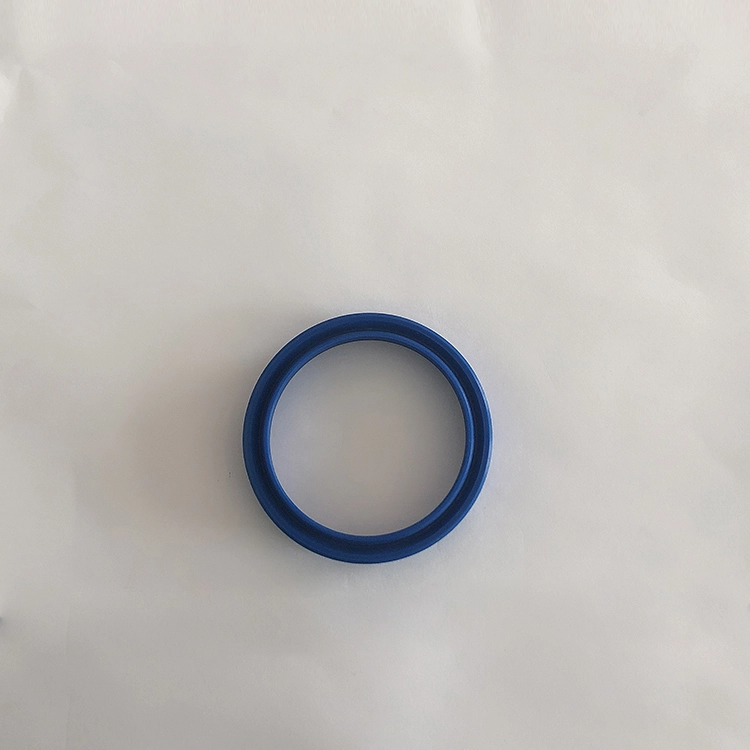

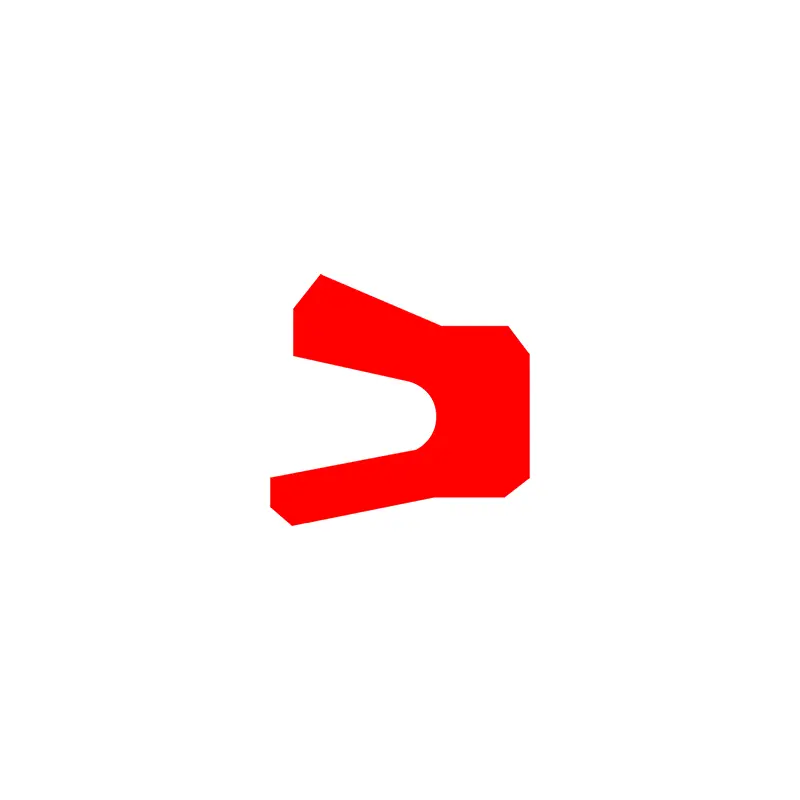

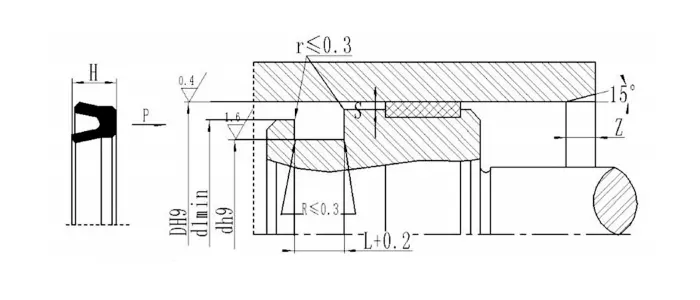

RCUP-tätningsring är en asymmetrisk tätning som är speciellt som används på kolven, lämplig för hydraulisk fram- och återgående rörelse på enkelriktad tätning, med god tätningsprestanda. Spåret överensstämmer med ISO5597 -standarden. YXD-tätningsring för axel är en asymmetrisk tätning som är speciellt som används på kolven, lämplig för hydraulisk fram- och återgående rörelse envägsförsegling, med god tätningsprestanda. När den används under 12 ~ 32MPA krävs en fästring vid hälen. Spåret överensstämmer med JB/ZQ4265-97-standarden. Drag:

1. Tillämplig på ljusbelastningar och medelstora belastningar;

2. God tätningsprestanda för både högtryck och lågtryckstätning;

3. En mängd olika material finns tillgängliga, med ett större utbud av mediemotstånd;

4. Enkel struktur och enkel installation och underhåll.

Produktfunktioner och applikationer:

Materialval:

RC61, RC62

1. Materialet från O-ringarna kan vara: R01 nitrilgummi (NBR), R02 fluorubber (FKM), etc.

2. Tätningsringsmaterial: Standardmaterial PTFE3, andra valfria material PTFE2, PTFE4, PU, ​​etc.

OK

1. Material av matchande rektangulär ring: R01 nitrilgummi

2. Material av tätningsring: sammansatt termoplastiskt material.

RC63, RC64, SPG, RC66, AQ, AQF

1. Materialet från O-ringarna kan vara: R01 nitrilgummi (NBR), R02 fluorubber (FKM), etc.

2. Tätningsringsmaterial: Standardmaterial PTFE3, andra valfria material PTFE1, PTFE2, PTFE4.

Kdas, tpm

1. Matchande gummiringmaterial: R01 nitrilgummi

2. Rättsringmaterial: Nylon PA/polyoxymetylen POM

3. Guidring: nylon PA/polyoximetylen Pom/polytetrafluoroetylen PTFE

GDKK, RC67

1. Tillgängliga elastomermaterial: R01 Nitrilgummi (NBR), R02 Fluororubber (FKM), etc.

2. Tätningsringsmaterial: Standardmaterial PTFE3, andra valfria material PTFE2, PTFE4.

3. Åtgärdsmaterial: POM/PA/PTFE, PTFE -material används när temperaturen överstiger 100 grader.

Rcek

1. Pressringsmaterial: polytetrafluoroetylen, nitrilduk, fluororubbertduk, nylon, polyoxymetylen

2. V-ringmaterial: Polytetrafluoroetylen, nitrilgummi, nitrilduk, fluororubber, fluorubbertduk

3. Stödringsmaterial: Nitrilduk, fluororubbelduk, nylon, polyoximetylen, polytetrafluoroetylen

RCKR, RPW

1. Matchande rektangulärt ringmaterial: RO1 nitrilgummi (NBR)

2. Tätningsringmaterial: PU

Yxd

Valfritt nitrilgummi (R01), fluororubber (R02), polyuretan (PU), etc.

Beställningsexempel:

Beställningsmodell RC61-40X29X4.2-PTFE3-R01ordering Model RC61-B-40X29X4.2-PTFE3-R02

RC61-GLYD-ring RC61-B-hole Seal DXDX L-materialkod

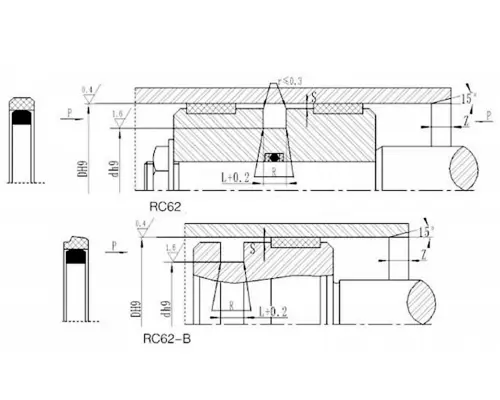

RC62-80X60X10-PTFE3-R01 RC62-modell DXDXL PTFE3, R01 Materialkod

Beställningsmodell OK-80X59X8 Cylinderdiameter x Groove diameter x Groove bredd

Beställningsmodell RC63-80-PTFE3-R01 eller SPGC-80-PTFE3-R01

RC63/SPGC-modell 80-cylindrig diameter D PTFE3-PTFE-materialkod R01-O-ring materialkod

Beställningsmodell KDAS-80x60x22.4 Cylinderdiameter x Groove diameter x Groove bredd (L)

Beställningsmodell TPM-80x60x22.4 Cylinderdiameter x Groove diameter x Groove bredd (L)

Beställningsexempel: GDKK-80*62*43*22,5-R01

Beställningsmodell RC64-80-PTFE3-R01

RC64-modell 80-cylindrig diameter D PTFE3-PTFE-materialkod R01-O-ring materialkod

Beställningsexempel: SPG-D*D*L-PTFE3-R01 (yttre diameter*Innerdiameter*Groove bredd) PTFE3, R01-materialkod

Rc66

Beställningsmodell RC67-100X85X12.5-PTFE3-R01 eller SPGW-100X85X12.5-PTFE3 -R01

Modellcylinderdiameter x Groove Bottom Diameter x Groove Bredd PTFE3-modifierad PTFE-materialkod R01 Elastomer Materialkod

Rcek

Aq

Aqf

Rckr

Rpw

Tda

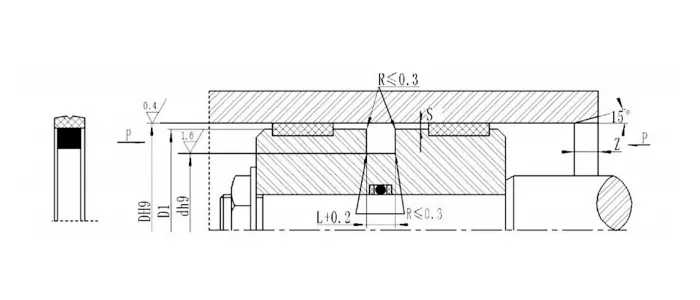

Avfasningslängd

Tdma

GGDA

RCUP

Beställningsexempel: Beställningsmodell RCUP D63 × 48 × 10 cylinderdiameter × spårdiameter × tätningshöjd

Yxd

Beställningsmodell YXD63 × 51 × 14-R01 Cylinderdiameter × Groove Diameter × Tätningshöjdkod

Specifikationer:
