Hydraulisk kolvstödtätningar

Ruichen Seals har lång erfarenhet av produktion och utveckling av tätningar och tätningsmaterial. Våra hydrauliska kolvstångtätningar inkluderar en mängd olika modeller. Du kan göra ett lämpligt val baserat på detaljerad information nedan, eller kontakta oss för att få en mer lämplig och anpassad tätningslösning.

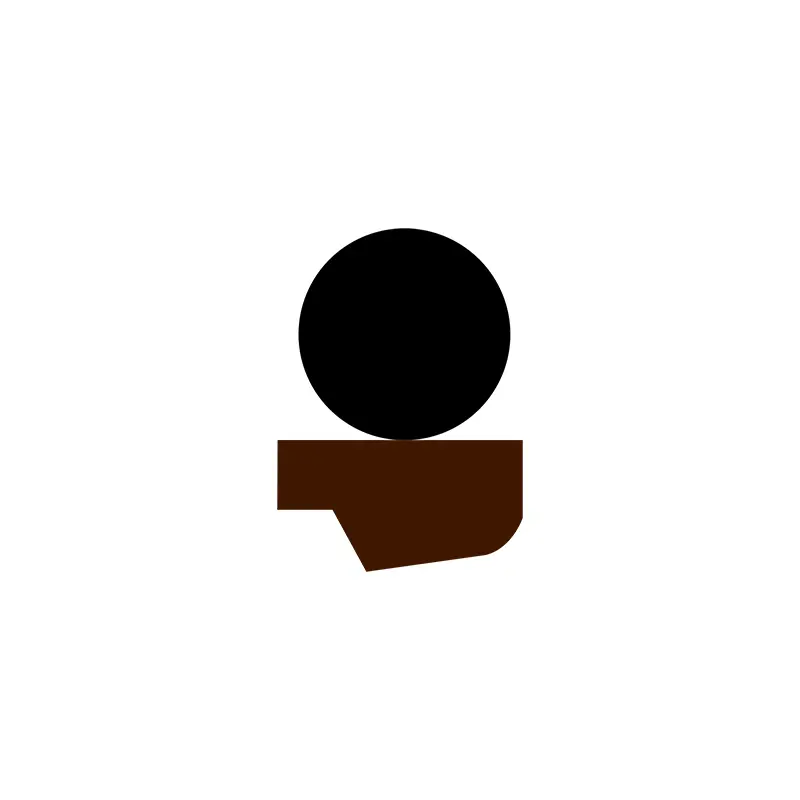

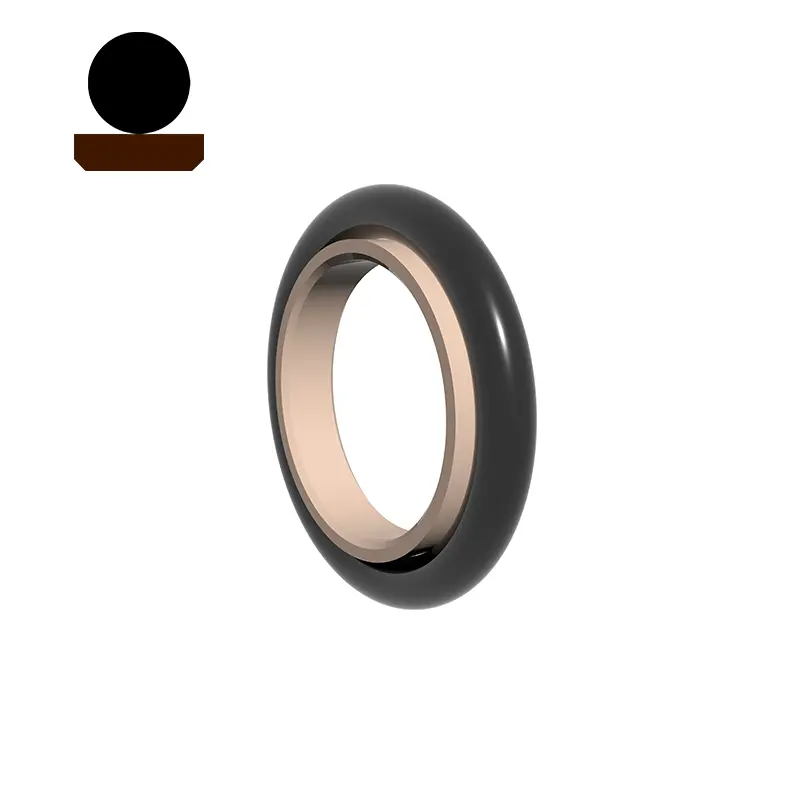

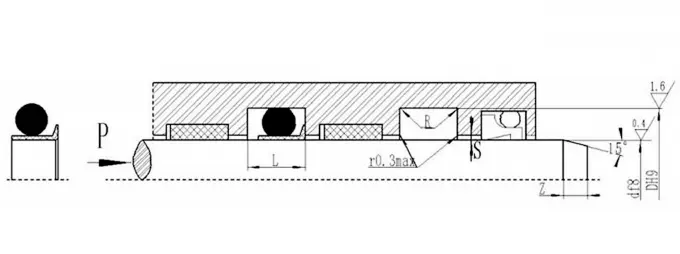

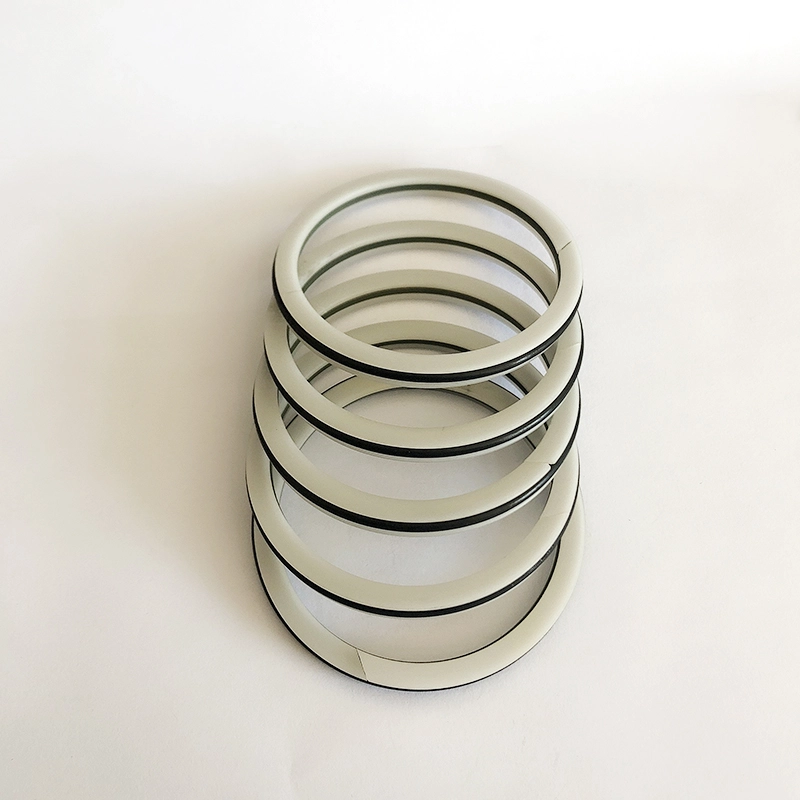

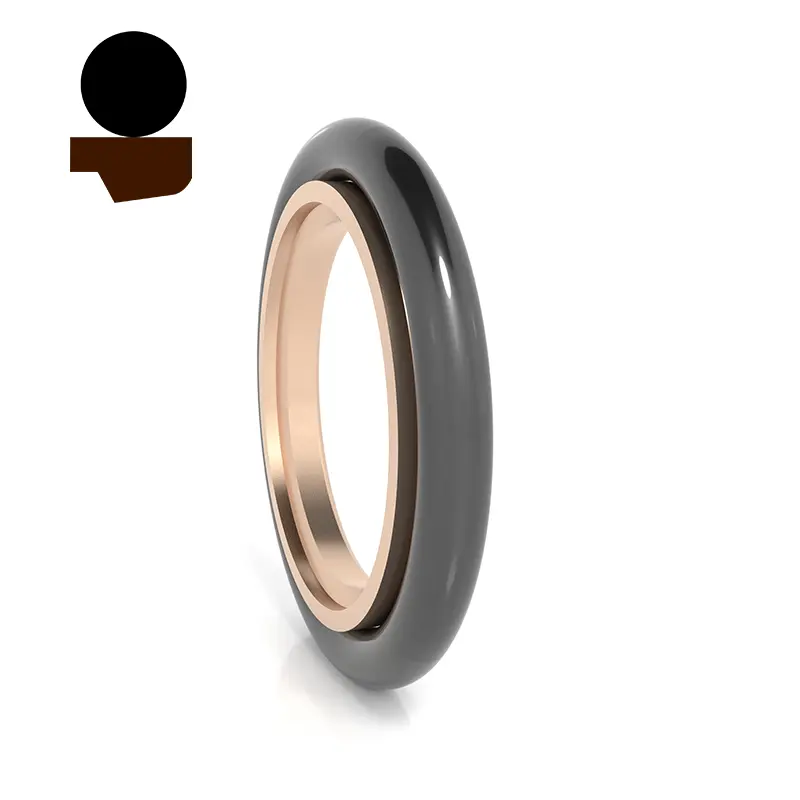

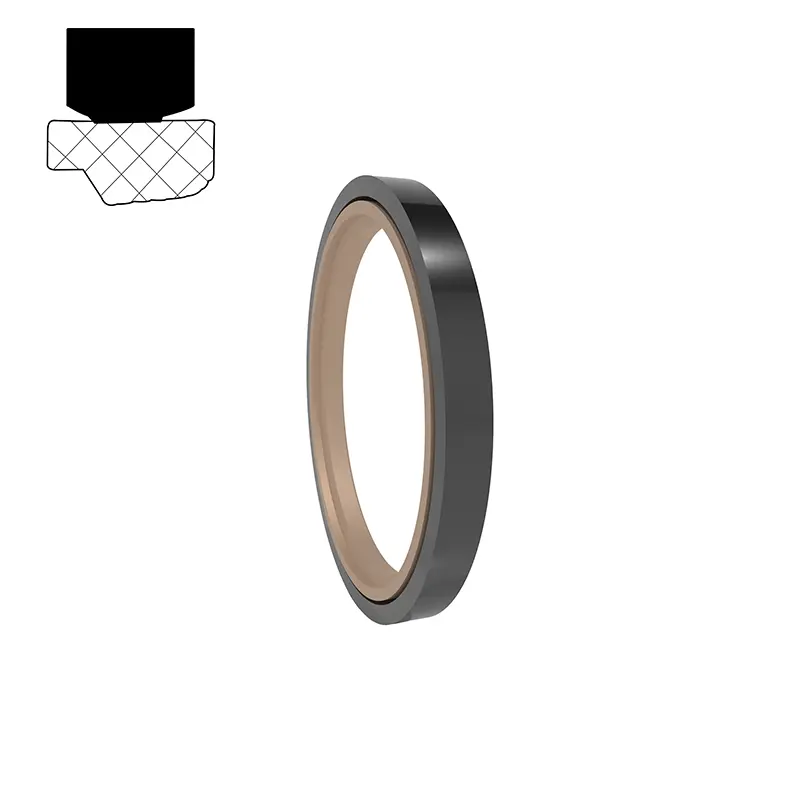

RC11 består av en fylld PTFE-stegad tätningsring och en O-formad gummiring, lämplig för hydraulisk fram- och återgående rörelse envägstrycktätning.

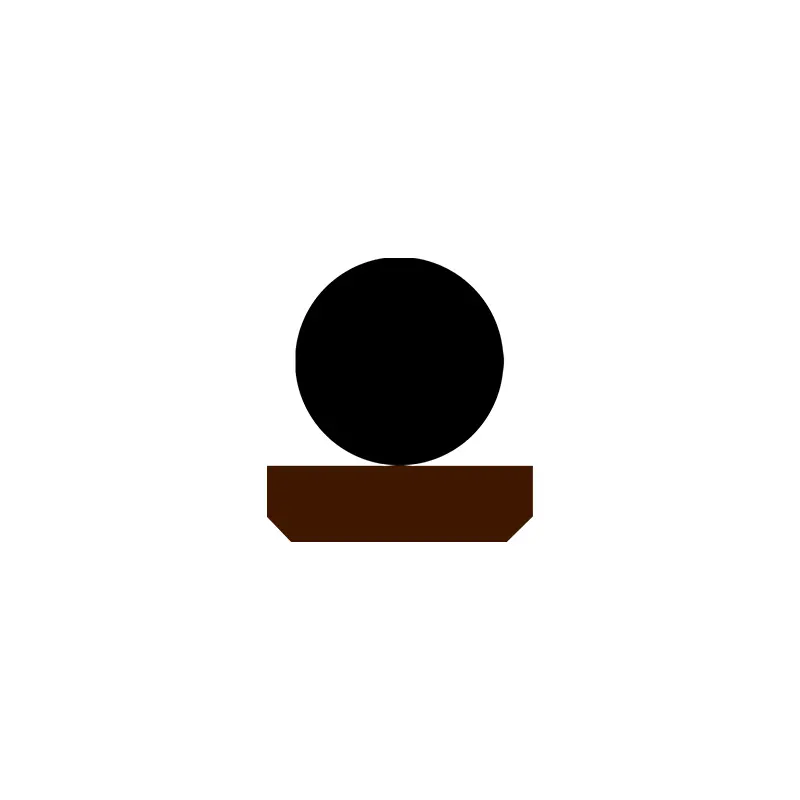

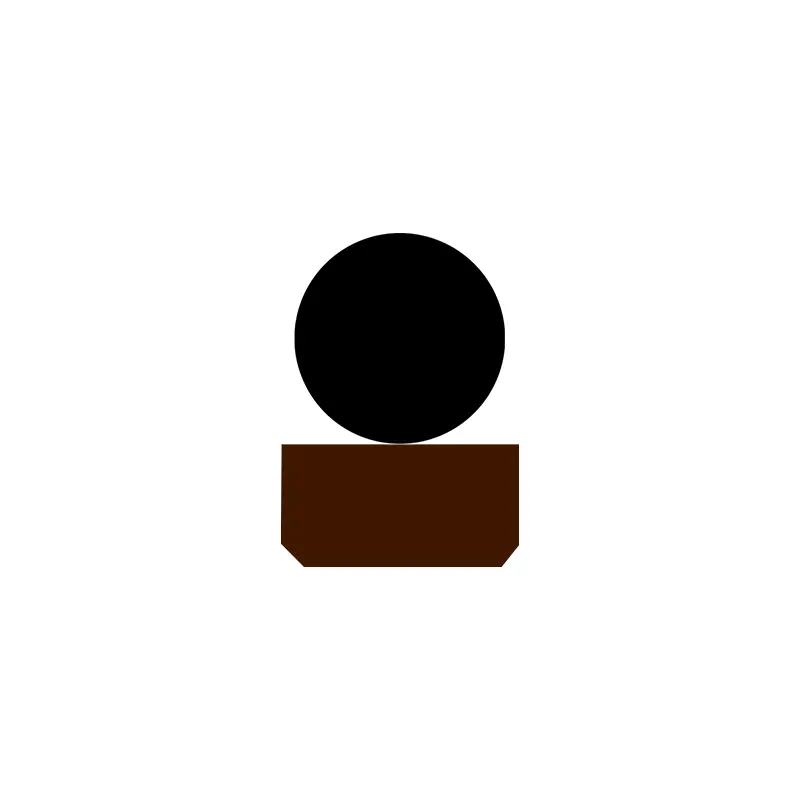

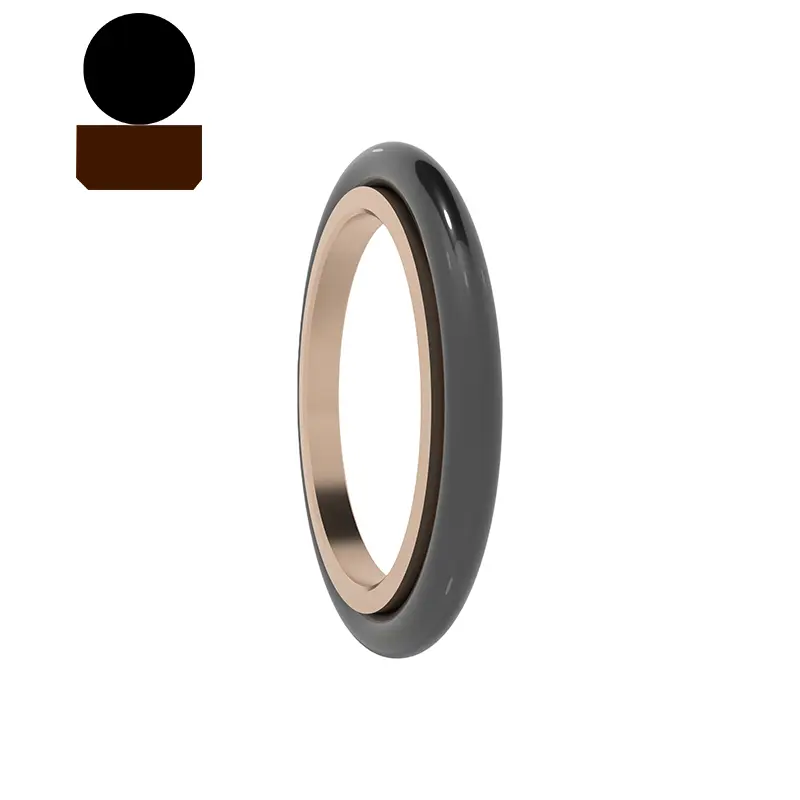

RC11-B består av en fylld PTFE-rektangulär tätningsring och en O-formad gummiring, lämplig för hydraulisk fram- och återgående rörelse tvåvägstrycktätning. O-ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Det används vanligtvis i samband med en guidring. Split (öppna) spår bör användas för stavdiametrar mindre än 30 mm. Drag:

1. Låg friktion, liten startmotstånd, slät rörelse, lika dynamisk och statisk friktion, ingen krypande;

2. Mycket högtrycksstabilitet under tryck och hårda förhållanden;

3. Hög livslängd, kan användas för oljefria smörjtätningar;

4. Kan användas för att täta medier med låg viskositet såsom vatten;

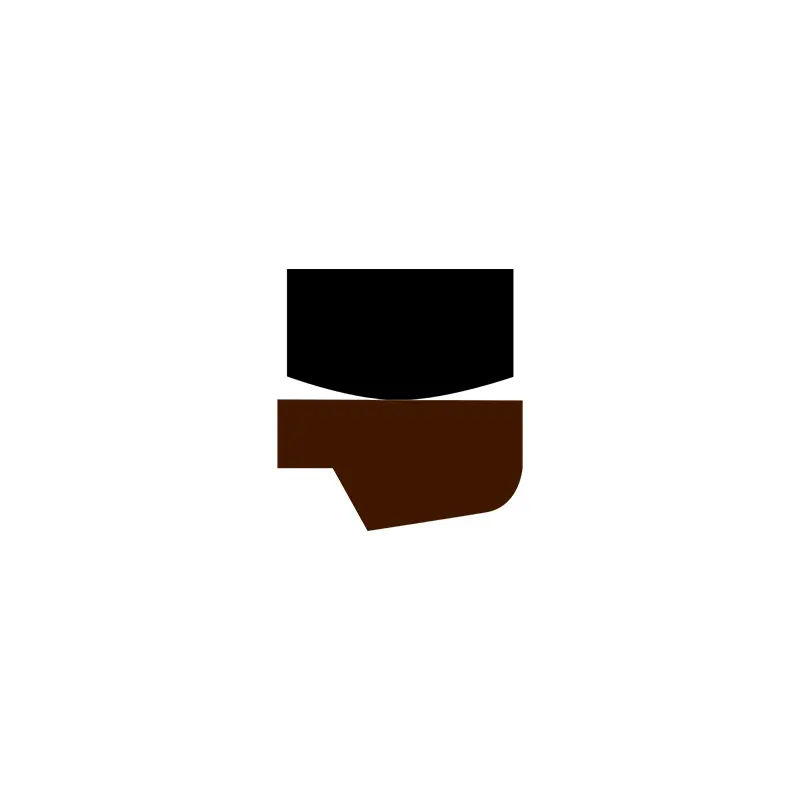

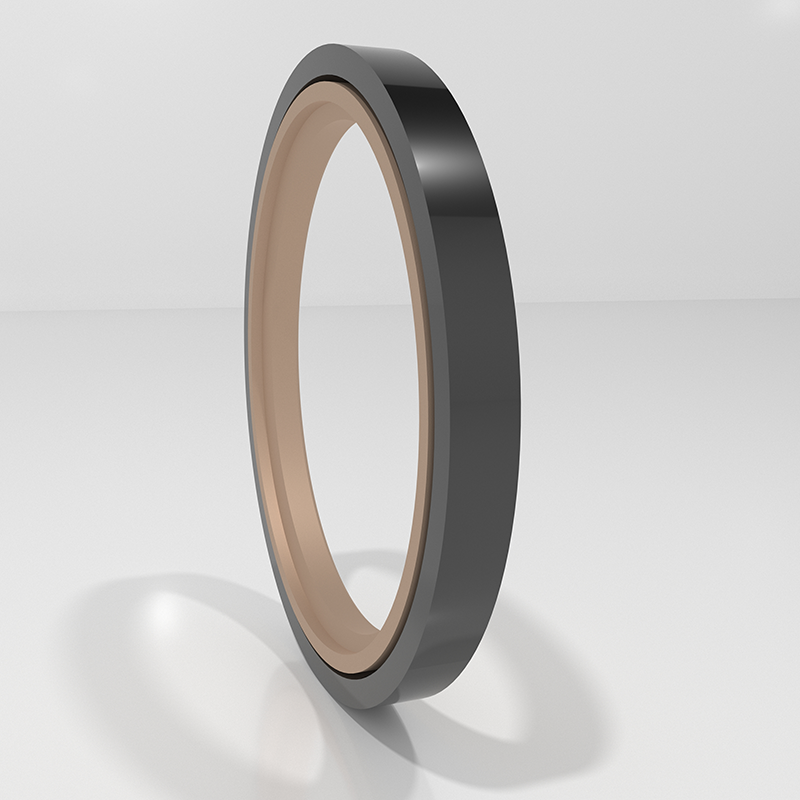

RC12 består av en fylld PTFE-stegad tätningsring och en rektangulär gummiling, lämplig för hydraulisk fram- och återgående rörelse envägstrycktätning. Den rektangulära ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Det används vanligtvis i samband med en guidring. Split (öppna) spår bör användas för stavdiametrar mindre än 30 mm. Det används mest i tung hydraulutrustning.

Drag:

1. Låg friktion, liten startmotstånd, slät rörelse, lika dynamisk och statisk friktion, ingen krypande;

2. Mycket högtrycksstabilitet under tryck och hårda förhållanden;

3. Hög livslängd, kan användas för oljefria smörjtätningar;

4. Kan användas för att täta medier med låg viskositet såsom vatten;

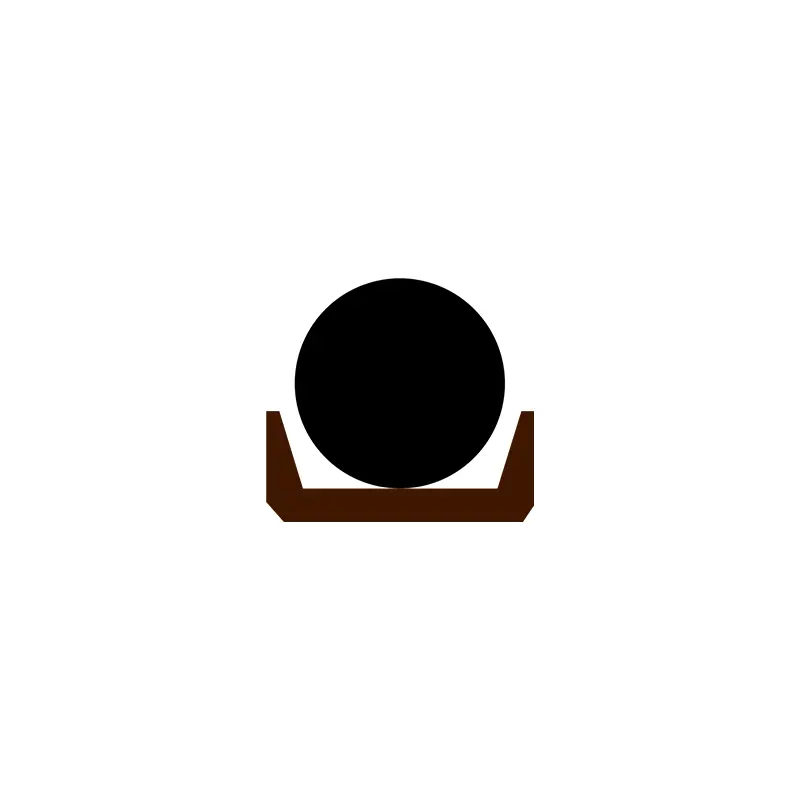

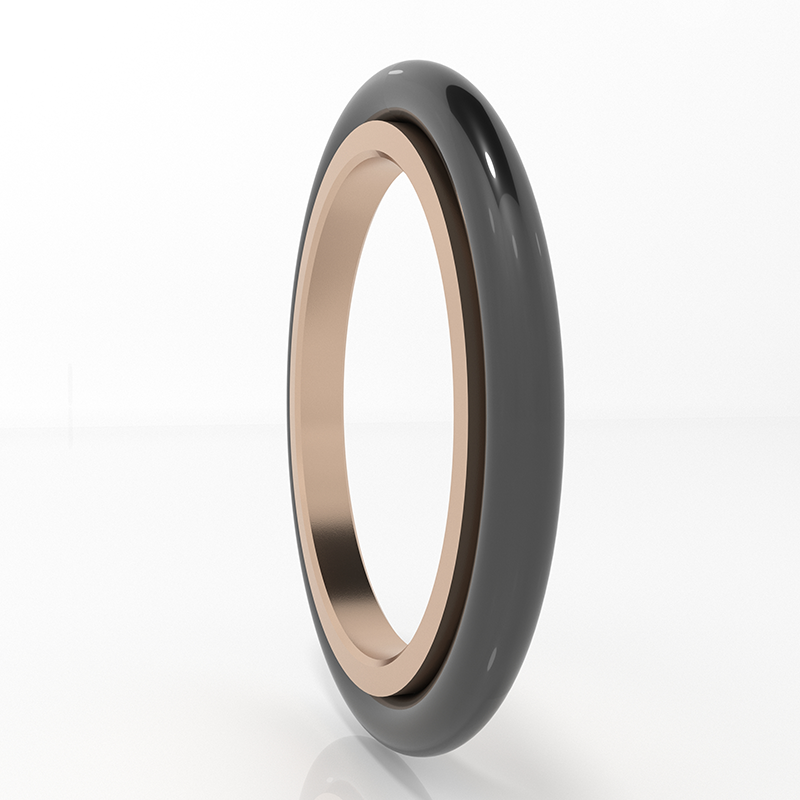

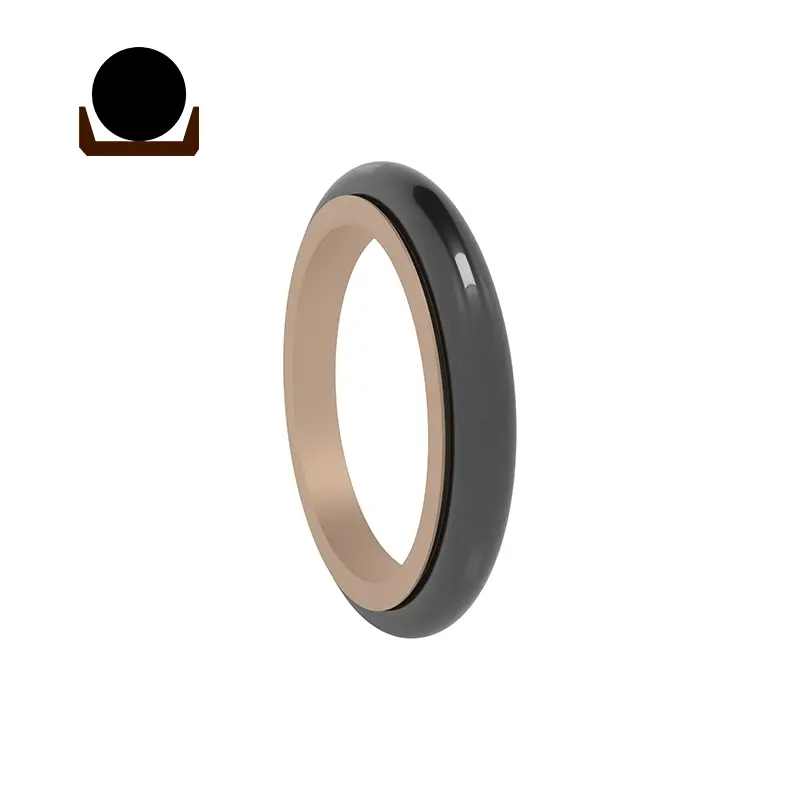

SPNC/RC13 består av en PTFE-kap-formad tätningsring och en O-formad gummiring, som är lämplig för hydraulisk och pneumatisk ömsesidig rörelse-dubbeltryckstätning. Den O-formade ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Tätningsringen antar en tunn läppdesign, som har god uppföljningskompensationsförmåga, så tätningsprestanda är bra och kan installeras i GB12350-ringspåren. Split (öppna) spår bör användas för stavdiametrar mindre än 30 mm. Drag:

1. Det kan användas för både hydraulisk och pneumatisk och kan användas för tätning av dubbelriktad tryck;

2. Låg friktion, liten startmotstånd, slät rörelse, lika dynamisk och statisk friktion och ingen krypande;

3. Lång livslängd, kan användas för oljefria smörjtätningar;

4. Litet konstruktionsutrymme, enkel installation och underhåll;

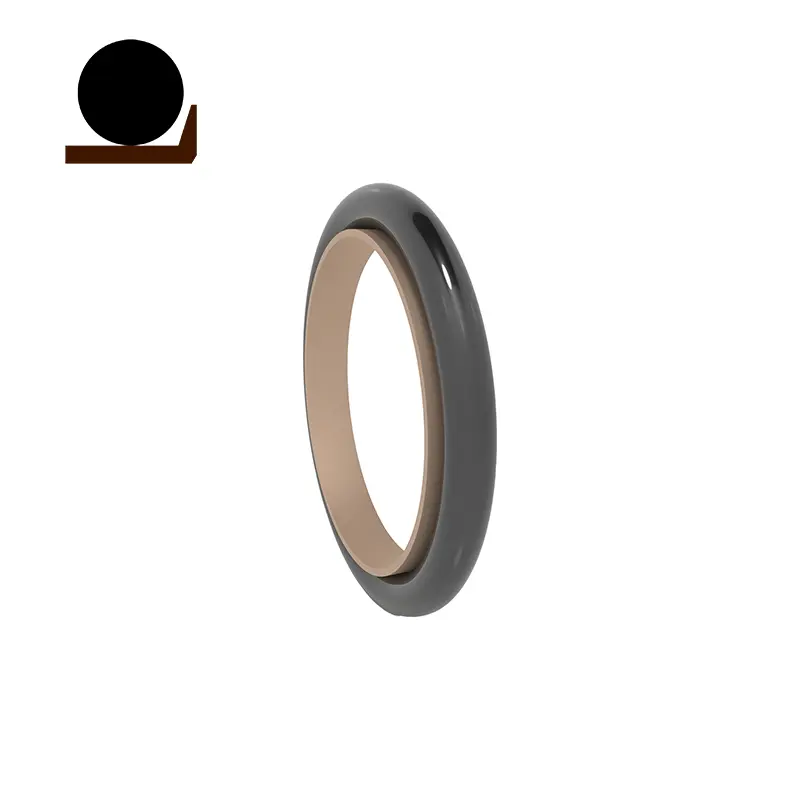

RC14 består av en PTFE-triangulär tätningsring och en O-formad gummiring, som är lämplig för hydraulisk och pneumatisk ömsesidig rörelse envägstrycktätning. O-ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Eftersom tätningsringen antar en tunn läppkonstruktion är uppföljningskompensationsförmågan bättre, så tätningsprestanda är bra. Det split (öppna) spåret bör användas för stavdiametrar mindre än 30 mm. Drag:

1. Det kan användas för både hydraulisk och pneumatisk;

2 låg friktion, liten startmotstånd, smidig rörelse, lika dynamisk och statisk friktion, ingen krypande;

3. Lång livslängd, kan användas för oljefria smörjtätningar;

4. Litet konstruktionsutrymme, enkel installation och underhåll;

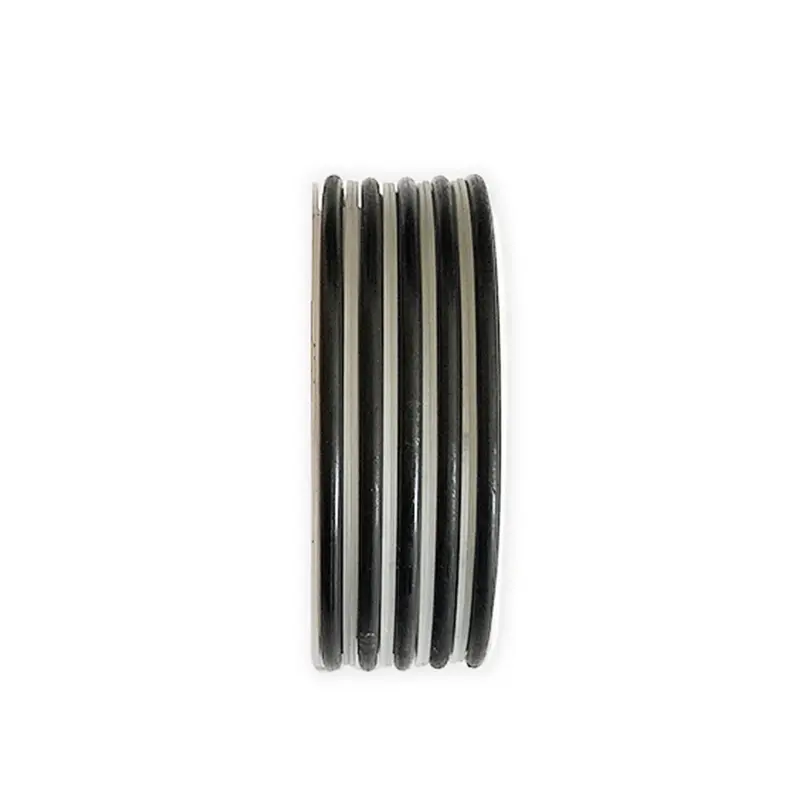

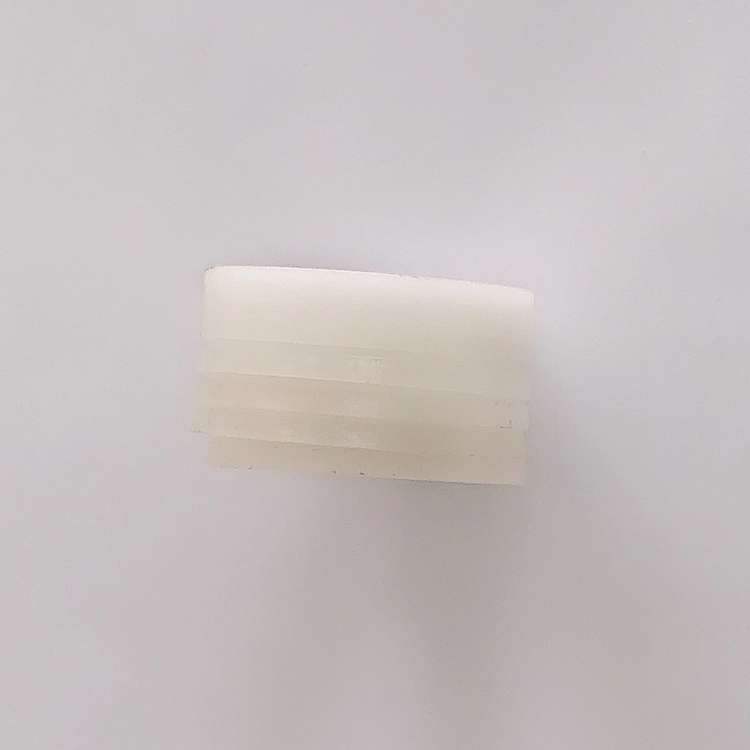

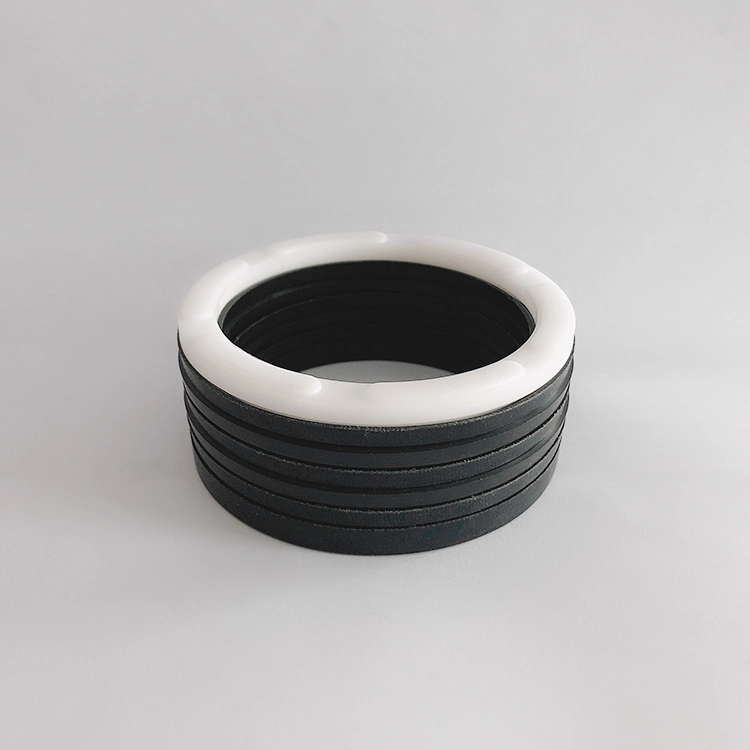

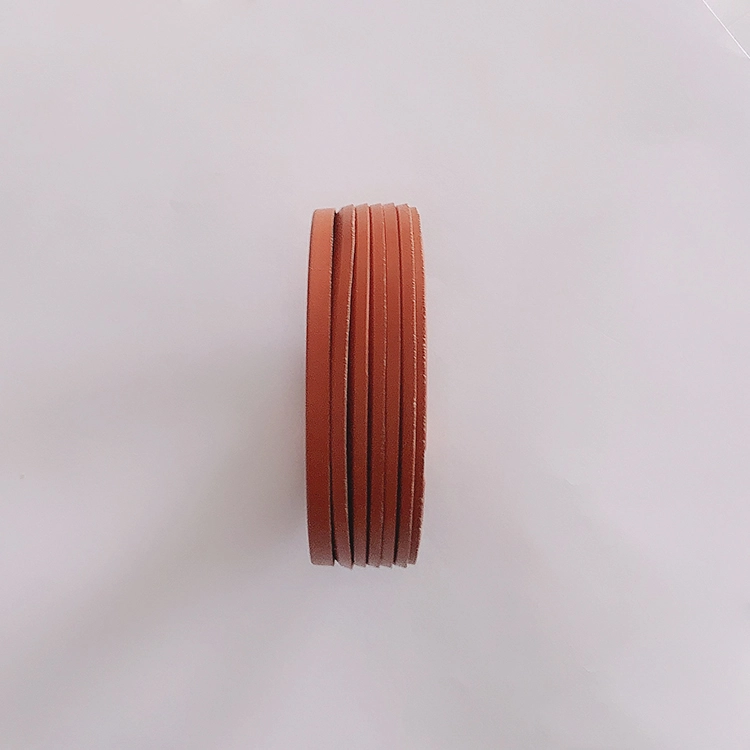

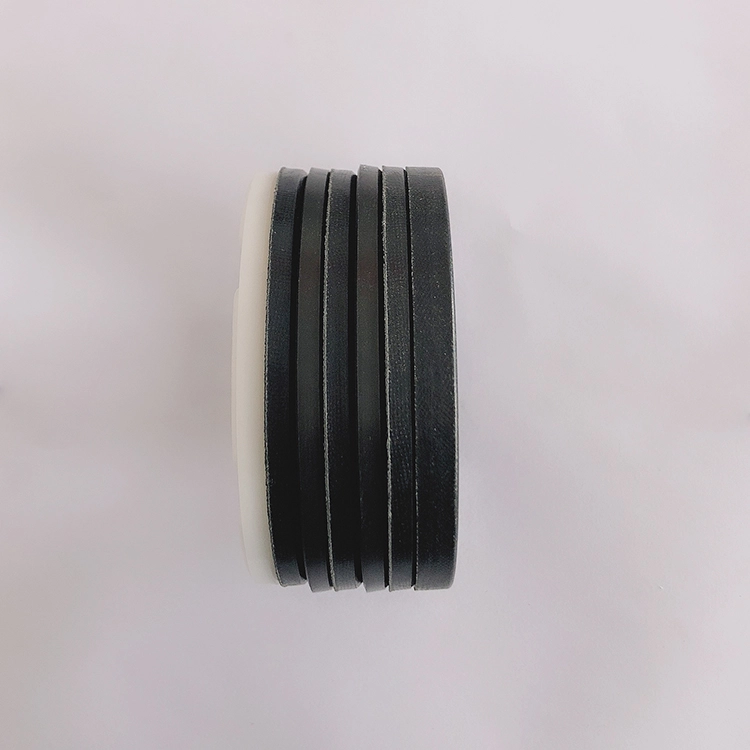

RC15 består av en uppsättning (mer än 3) V-formade tätningsringar, en tryckring och en stödring och är lämplig för hydraulisk fram- och återgående rörelse envägstrycktätning. Fett kompatibelt med tätningsmaterialet måste appliceras under installationen. Det kan inte installeras i ett integrerat (stängt) spår. Drag:

1. En mängd olika material finns tillgängliga, som kan justeras optimalt för att passa olika ändamål;

2. Det kan användas under hårda arbetsförhållanden och är lämplig för nästan alla media och hårda förhållanden;

3. Den har en lång livslängd och kan användas för oljefria smörjade tätningar (rimligt urval av material);

4. Tätningen och friktionen kan justeras genom att justera packningen och axiell storlek kan justeras genom att lägga till eller ta bort den V-formade tätningsringen;

5. Det kan fungera effektivt även om tätningsytakvaliteten är dålig.

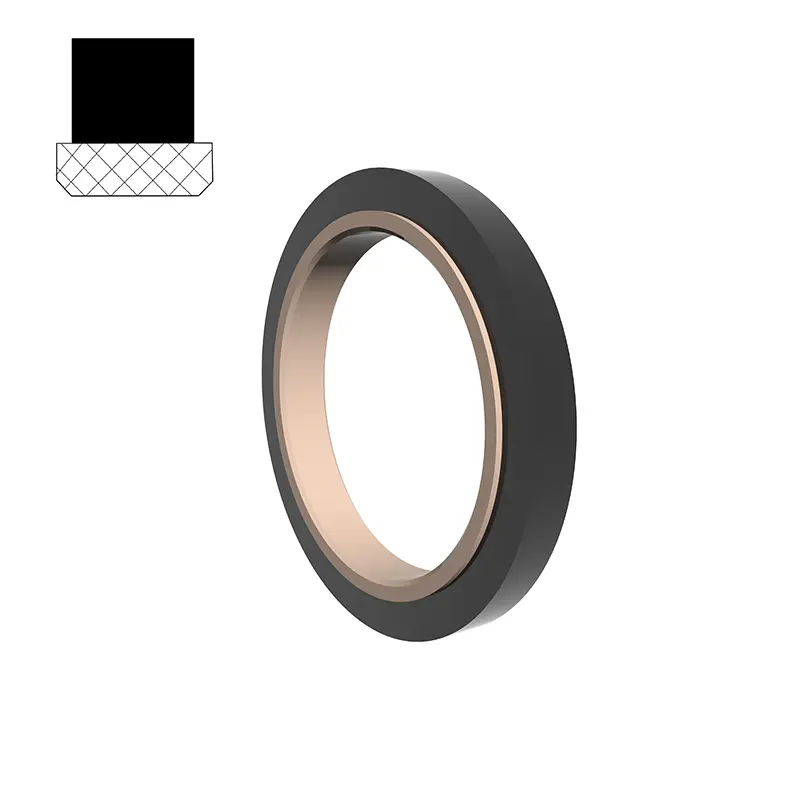

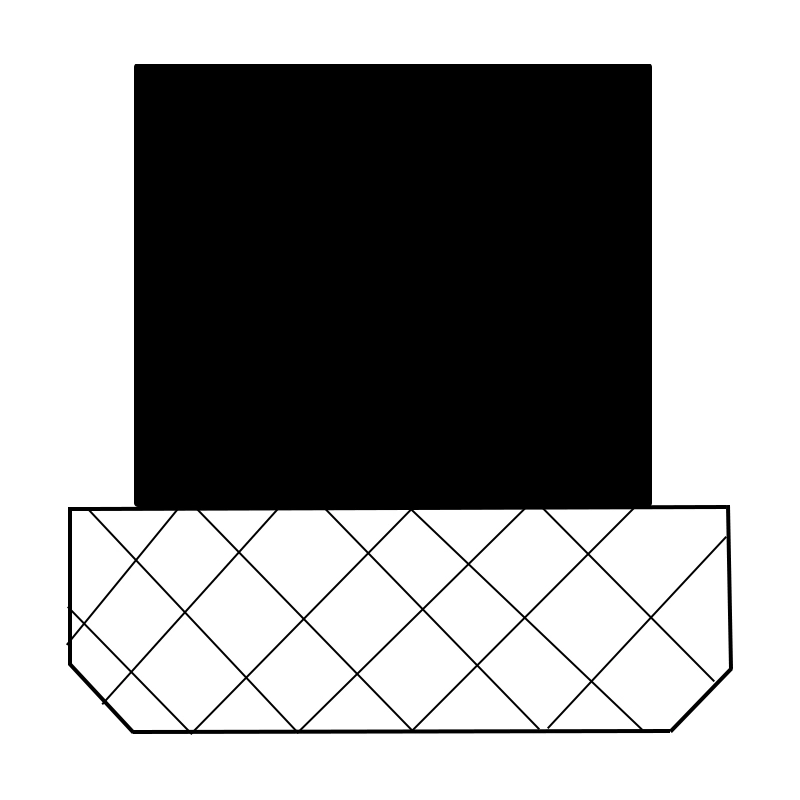

SPN består av en fylld PTFE -rektangulär tätningsring och en rektangulär gummiling, lämplig för hydraulisk och pneumatisk ömsesidig rörelse i dubbelriktningstryck. Den rektangulära ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Split (öppna) spår bör användas för stavdiametrar mindre än 30 mm.

Drag:

1. Låg friktion, liten startmotstånd, slät rörelse, lika dynamisk och statisk friktion, ingen krypande;

2. Hydrauliska och pneumatiska tätningar med dubbla användningar, kan användas för tätning av dubbelriktad tryck;

3. Hög livslängd, kan användas för oljefria smörjtätningar;

4. Litet konstruktionsutrymme, enkel installation och underhåll;

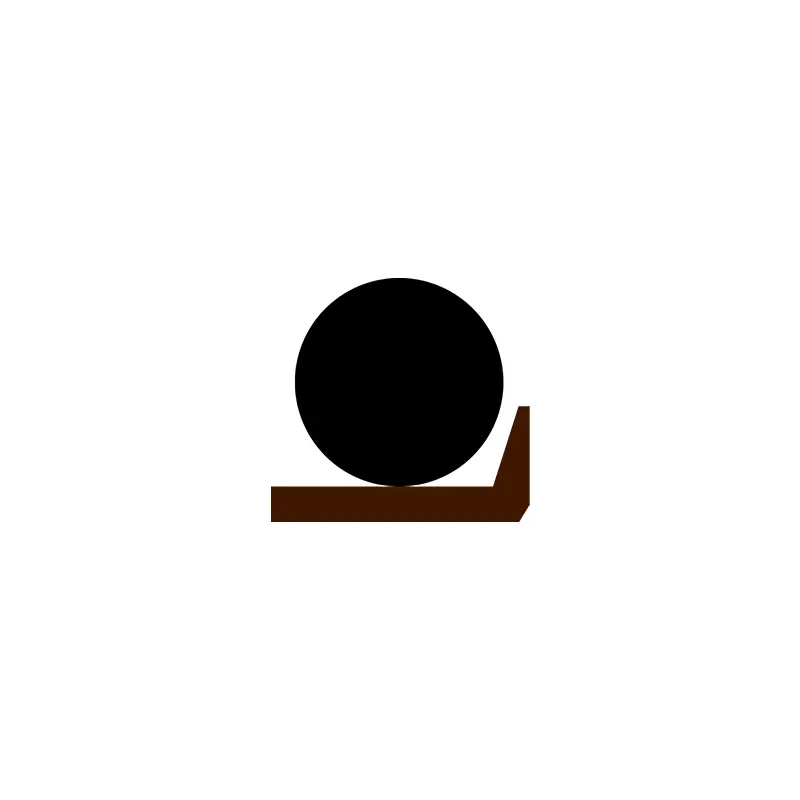

RC17 är lämplig för hydraulisk och pneumatisk ömsesidig dubbelriktad trycktätning. O-ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Split (öppna) spår bör användas för stavdiametrar mindre än 30 mm. Drag:

1. Låg friktion, liten startmotstånd, slät rörelse, lika dynamisk och statisk friktion, ingen krypande;

2. Hydrauliska och pneumatiska tätningar med dubbla användningar, kan användas för tätning av dubbelriktad tryck;

3. Lång livslängd, kan användas för oljefria smörjtätningar;

4. Litet strukturellt utrymme, enkel installation och underhåll:

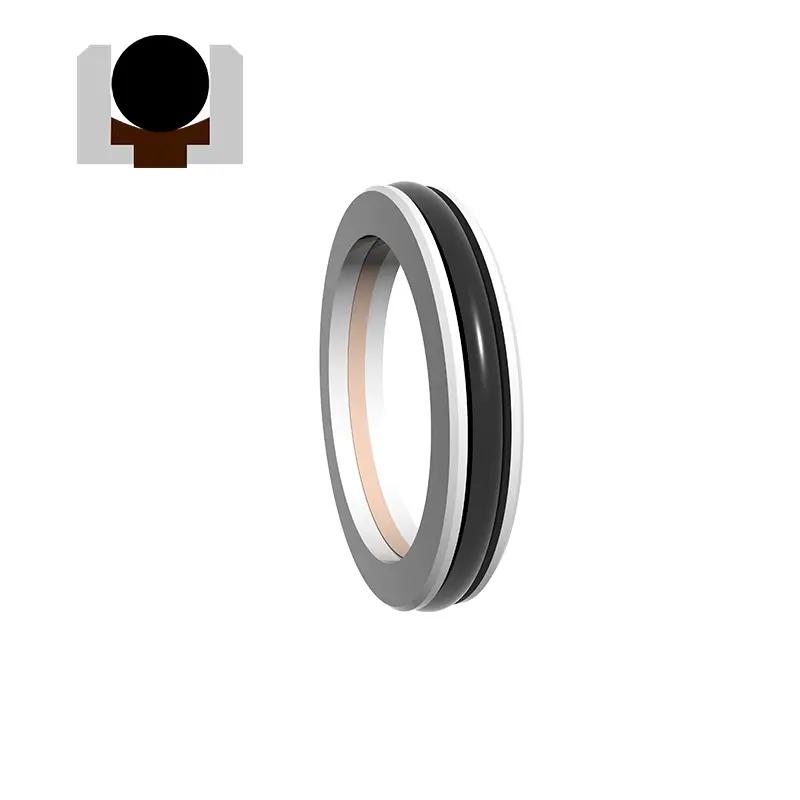

GTDI består av ett specialformat gummi (eller polyuretan) elastomer och en modifierad PTFE-tätningsring, och har egenskaperna för god tätning, lång livslängd, etc. TDMI är sammansatt av en speciell form, långa liv, no crape är eceping, osv. sammansatt av en PTFE-fylld tätningsring, två L-formade plaststödringar och en elastisk kraft O-ring, och har egenskaperna för god tätning, lång livslängd, låg friktion, ingen krypning, etc.

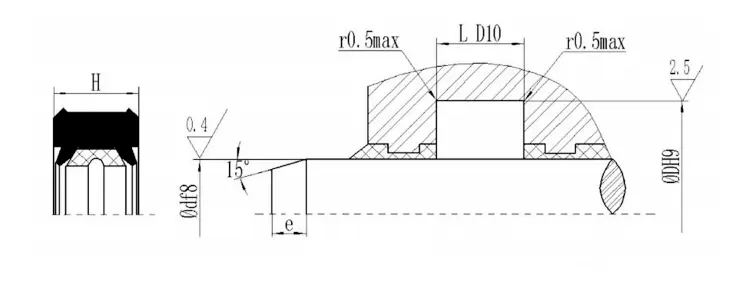

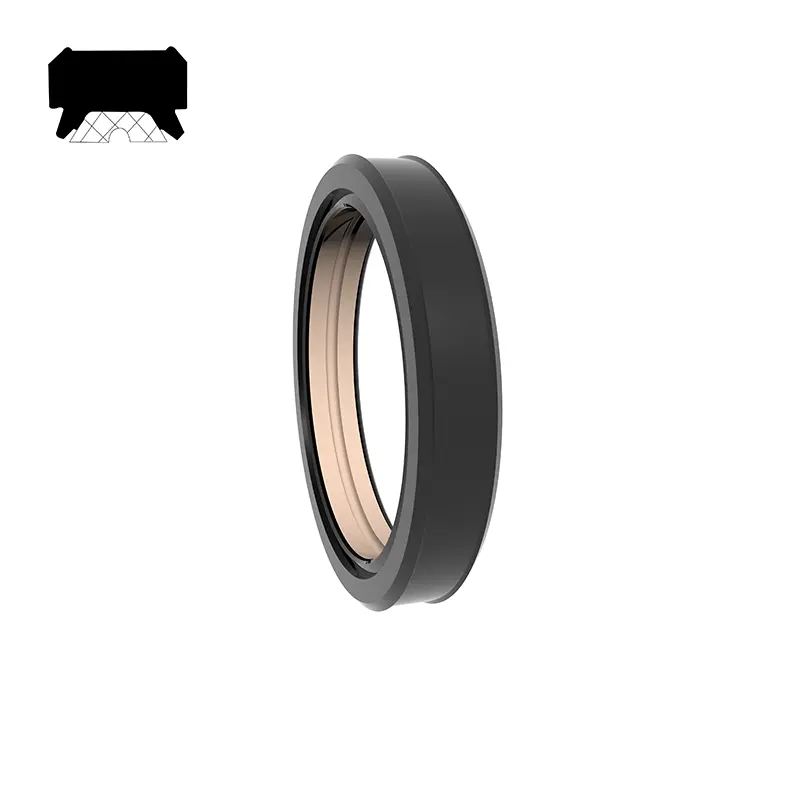

Tätningsring av BD -typ är en kolvstångtätning, främst används för tätningsplundrar, kolvstänger, smide maskiner och hydraulutrustning för promenadutrustning. Drag:

1. Känslig för vibrationsbelastningar och trycktoppar

2. Good Anti-Extrugers förmåga

3. Bättre tätning under ingen belastning och låg temperatur

4. Lämplig för hårda arbetsförhållanden

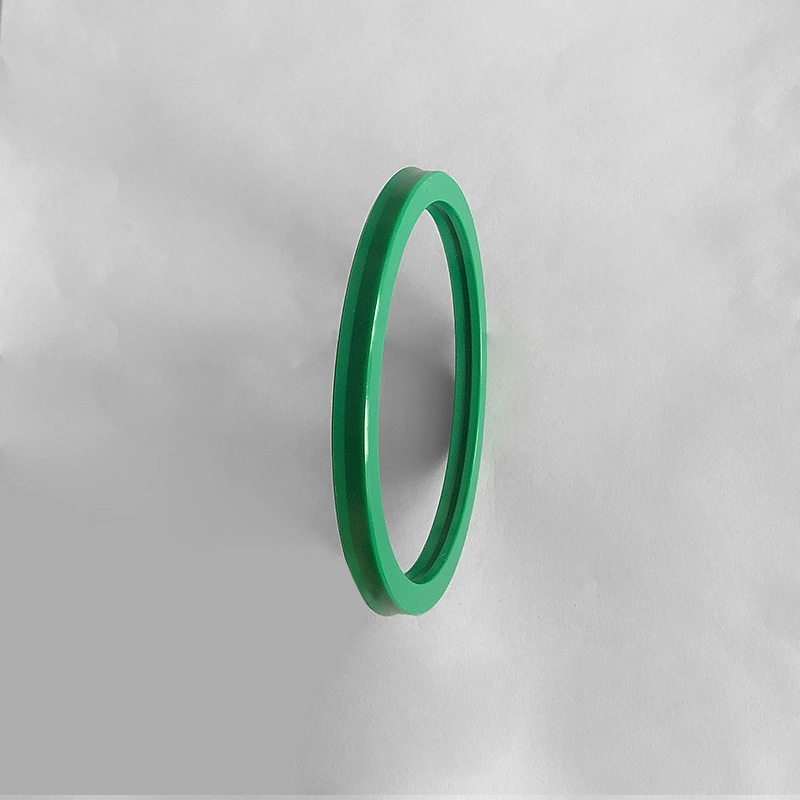

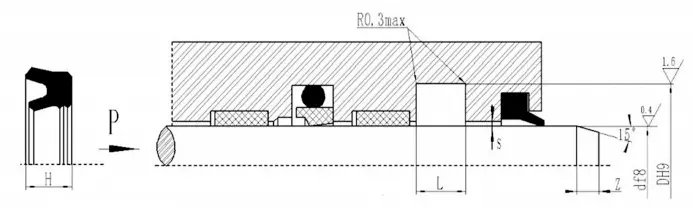

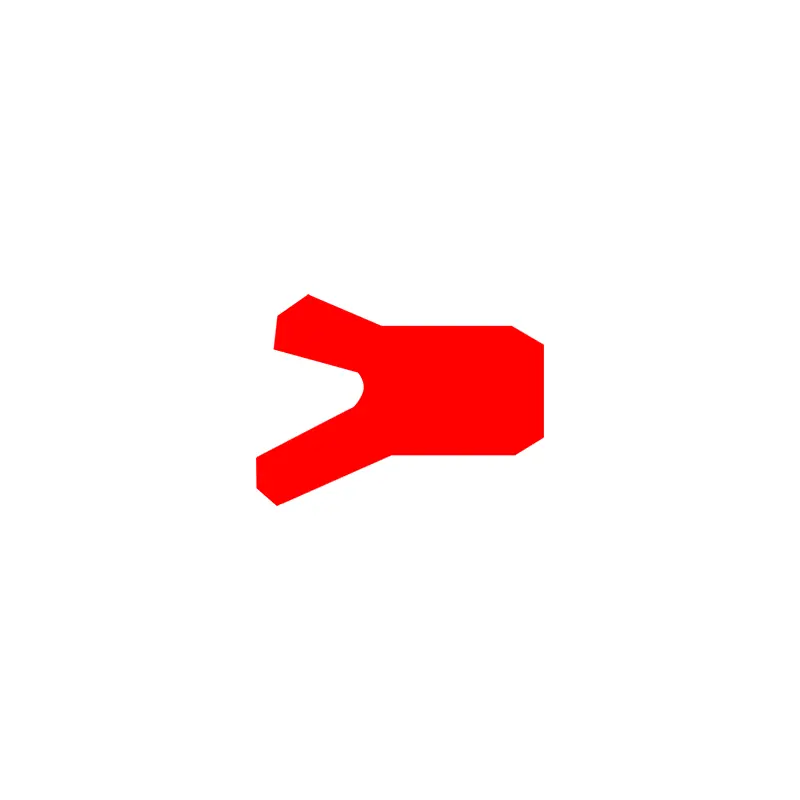

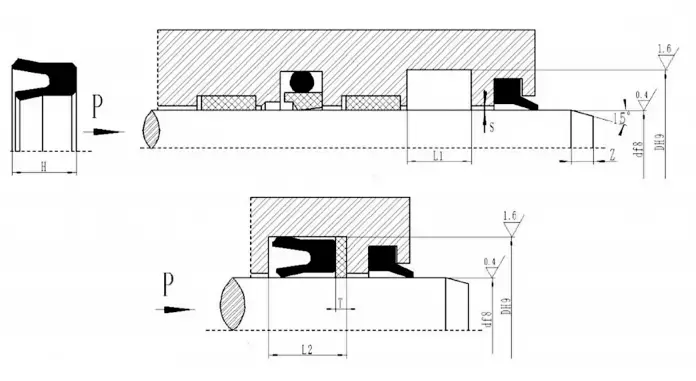

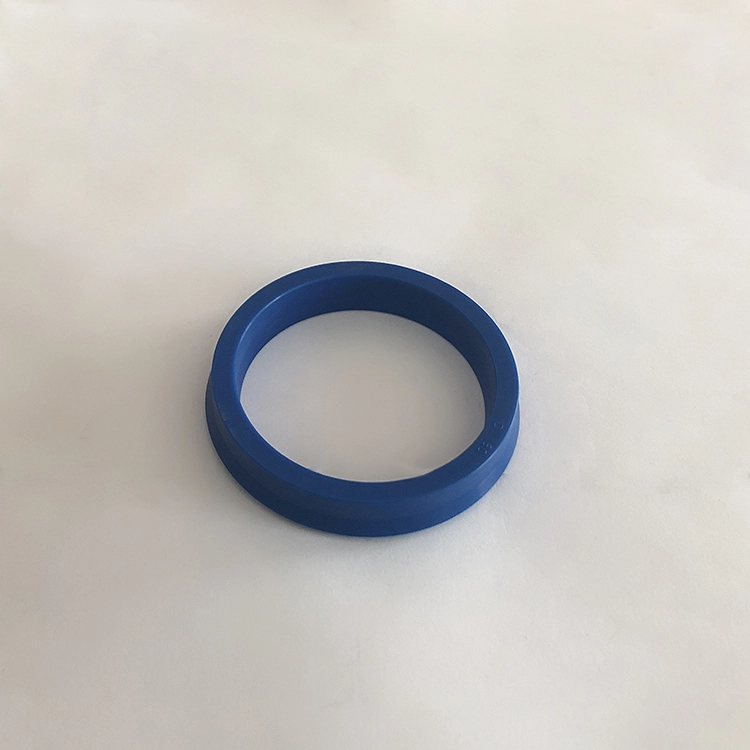

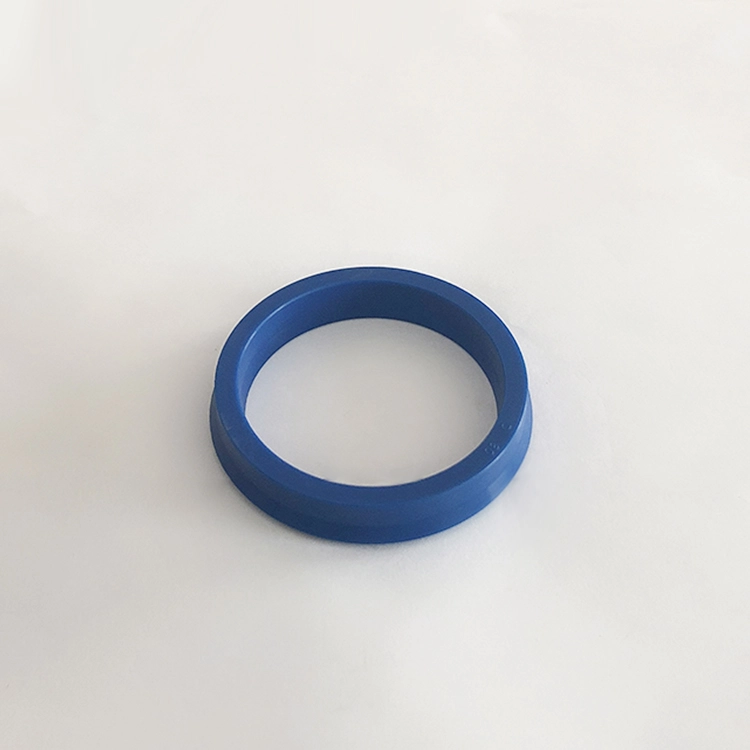

YXD -tätningsringen för axel är en asymmetrisk tätning som är speciellt som används på kolvstången. Det är lämpligt för envägsförsegling av hydraulisk fram- och återgående rörelse och har god tätningsprestanda. När den används under 12 ~ 32MPA krävs en fästring vid hälen. Spåret överensstämmer med JB/ZQ4265-97-standarden. Dess egenskaper:

1. Tillämplig på ljusbelastningar och medelstora belastningar;

2. Bra tätningsprestanda för både högtrycks- och lågtryckssäl;

3. En mängd olika material finns tillgängliga och medelstora motståndsprestanda är mer omfattande;

4. Enkel struktur och enkel installation och underhåll.

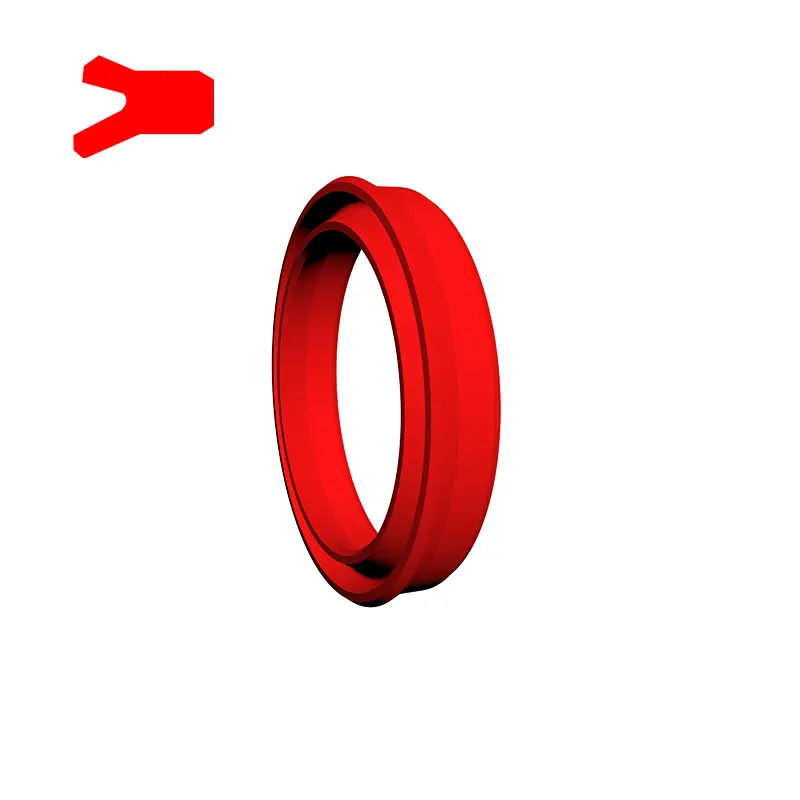

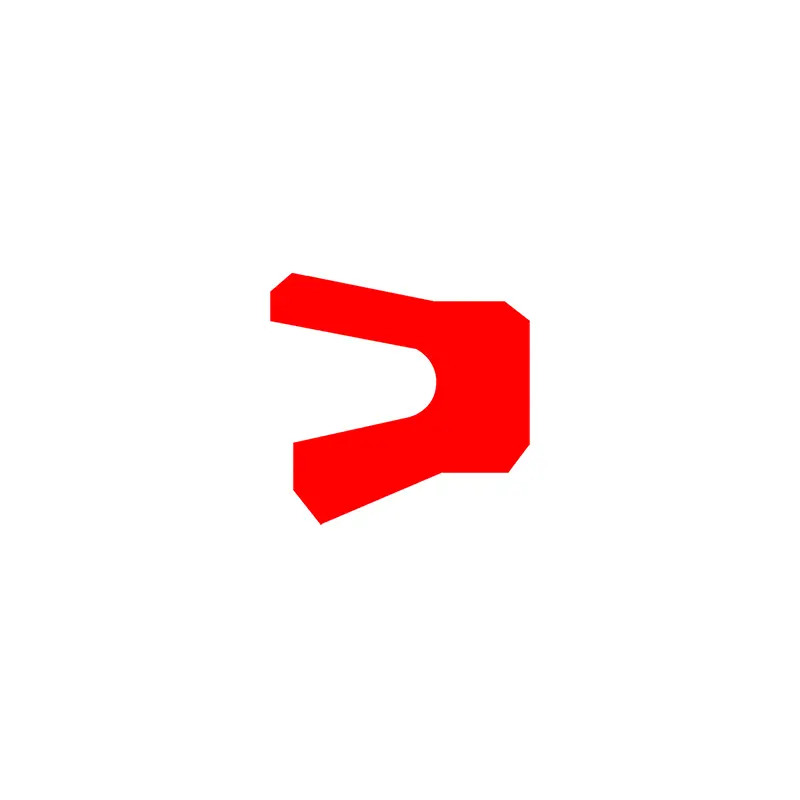

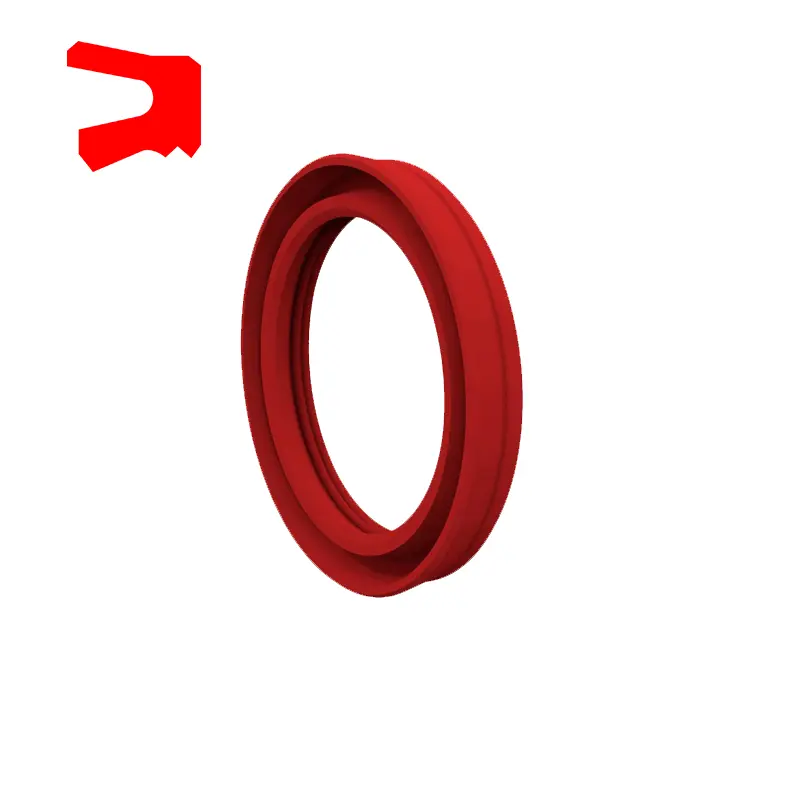

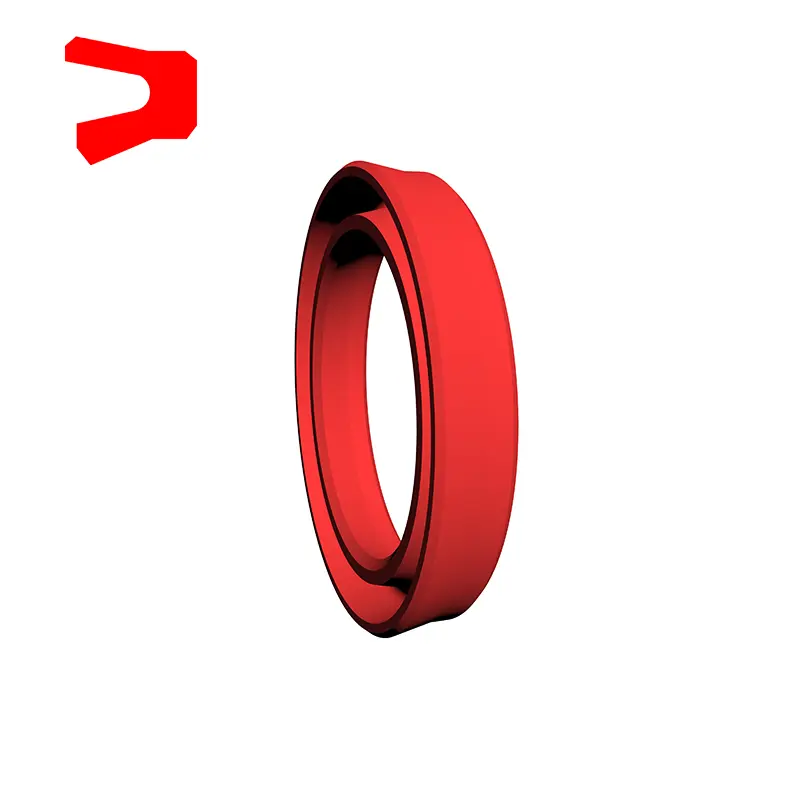

RCUR-tätningsring är en asymmetrisk tätning som är speciellt som används på kolvstången, lämplig för envägsförsegling av hydraulisk fram- och återgående rörelse, med god tätningsprestanda. Spåret överensstämmer med ISO5597 -standarden. Det används som hjälptätning i tätningssystemet. Dess egenskaper:

1. Bra statisk och dynamisk tätningsprestanda;

2. Stark återhämtningsförmåga för återstående olja under dynamiska förhållanden;

3. Enkel struktur och enkel installation och underhåll.

RCUSR -tätningsring är en asymmetrisk tätning som är speciellt som används på kolvstången, med hjälpläpp på innersidan av tätningsringen. Det är lämpligt för envägsförsegling av hydraulisk fram- och återgående rörelse och har god tätningsprestanda. Spåret överensstämmer med ISO5597 -standarden. Det kan användas ensamt eller som en extra tätning i tätningssystemet. Dess egenskaper:

1. Bra statisk och dynamisk tätningsprestanda;

2. Låg friktion, smidig rörelse, stark återhämtning av oljeåtervinning under dynamiska förhållanden;

3. Enkel struktur och enkel installation och underhåll.

Produktfunktioner och applikationer:

Urval

1. De stödjande O-ringmaterialet kan väljas: R01 nitrilgummi (NBR), RO2 fluororubber (FKM), etc.

2. Tätningsringsmaterial: PTFE2, PTFE3, PTFE4, PU, ​​etc.

RC15 Materialval

1. Tryckringmaterial: polytetrafluoroetylen, nitrilduk, fluororubbertduk, nylon, polyoxymetylen

2. V-ringmaterial: Polytetrafluoroetylen, nitrilgummi, nitrilduk, fluororubber, fluorubbertduk, polyuretan

3. Stödringsmaterial: Nitrilduk, fluororubbelduk, nylon, polyoximetylen, polytetrafluoroetylen

RCUR Material Selection Polyurethane (PU)

Beställningsexempel ：

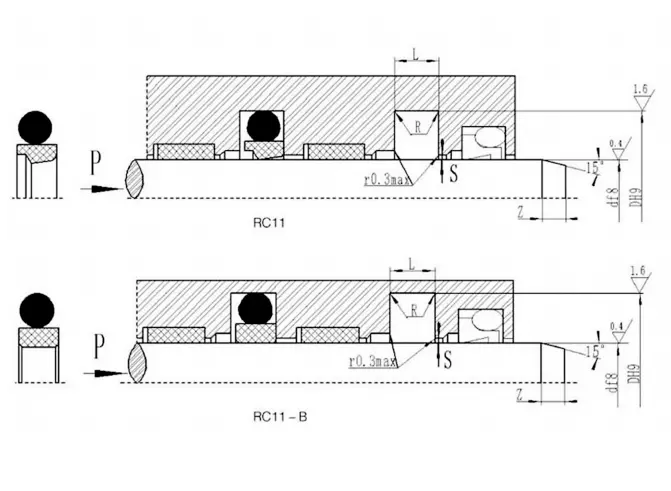

Beställningsmodell RC11-40x55.1x6.3-pfe3-r01

Beställningsmodell RC11-B-40x55.1x6.3-pfe3-r02

Model-Rod Diameter X Groove Diameter X Groove Bredd PTFE3-modifierad PTFE-materialkod R01, R02-O-ring Materialkod

Beställningsmodell RC12-40x55x7.5-PTFE3-R01

Modell-roddiameter x Groove diameter x Groove bredd PTFE3-modifierad tetrafluoroetylenmaterialkod R01-rektangulär ringmaterialkod

Beställningsmodell RC13-80-PTFE3-R01 eller SPNC-80-PTFE3-R01

RC13/SPNC-model 80-axeldiameter D PTFE3-PTFE-materialkod R01-O-ring materialkod

Beställningsmodell RC14-80-PTFE3-R01

RC14-modell 80-axeldiameter D PTFE3-PTFE-materialkod R01-O-ring materialkod

Rc15

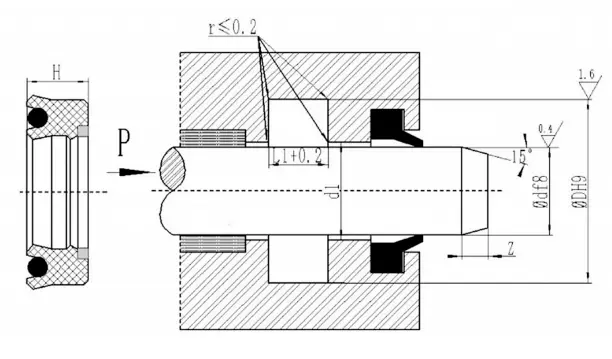

Beställningsexempel RC15-A-40X55X22.5RC15-A-modell DXDXL Installationsfasregler

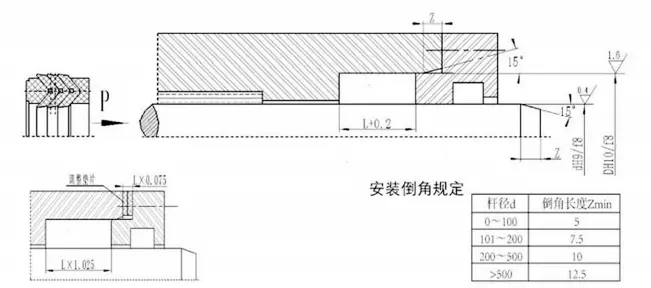

Den V-formade kombinerade tätningen kan uppnå det bästa tillståndet för tätning och friktion genom att justera packningens axiella storlek. Det första slitet efter långvarig drift kan förlängas genom att justera den axiella storleken. Det rekommenderas att den justerbara axiella storleken på tätningshålan är utformad för att vara 1,025L och justeringsmängden är 7,5%L.

SPN

Beställningsmodell spn-d*d*l-pfe3-r01 stavdiameter*spårbottendiameter*spårbredd

SPN-modell PTFE3-modifierad PTFE-materialkod R01-rektangulär ringmaterialkod

Rc17

Beställningsmodell RC17-D*D*L-PTFE3-R01 ROD DIAMETER*GROOVE BOTTOME DIAMETER*GROOVE BREADTH

Gtd

Tdmi

Ggdi

BD

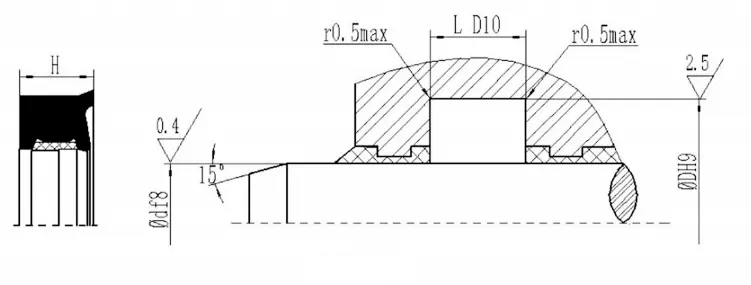

Beställningsmodell BD40*55*11.4 Roddiameter × spårdiameter × tätningshöjd

Yxd

Beställningsmodell YXD63X75X14 -R01 ROD DIAMETER × GROOVE DIAMETER × Tätningshöjd - Materialkod

Rcur

Beställningsmodell RCUR63X73 × 10 stavdiameter × spårdiameter × tätningshöjd

Beställningsmodell RCUSR63X73X6 ROD DIAMETER × GROOVE DIAMETER × Tätningshöjd

Specifikationer
