Hydraulisk tätningsguide element

Hydraulic Seal Guide Element, som våra andra hydrauliska tätningsprodukter, har specifika underavdelningsmodeller. Ruichen Seals har alltid upprätthållit produktutveckling och kvalitetskontroll. Varje modell har olika design- och produktionsegenskaper och har sina egna mer riktade arbetsförhållanden och applikationer.

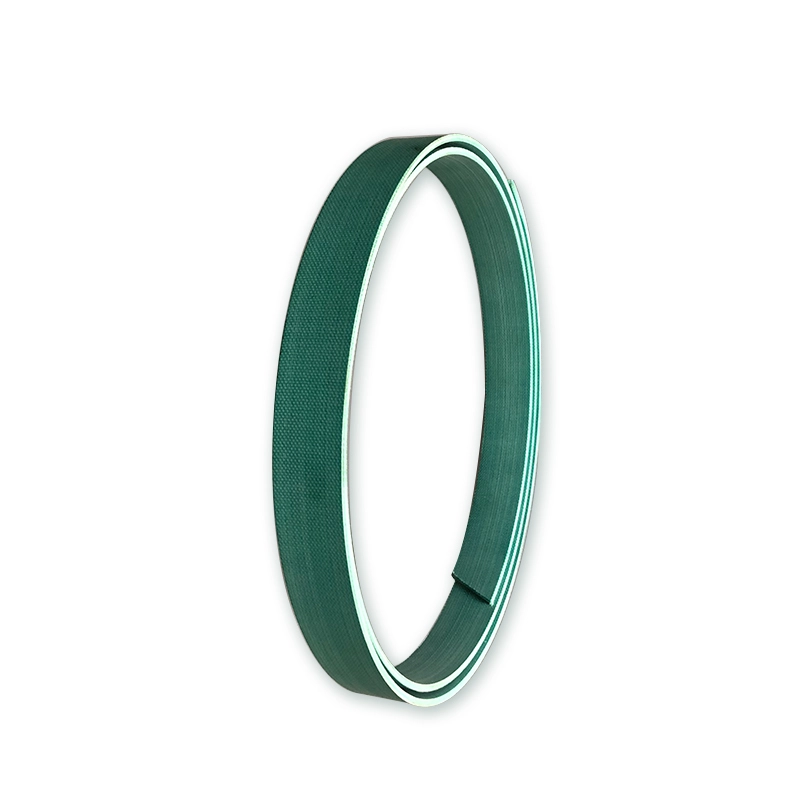

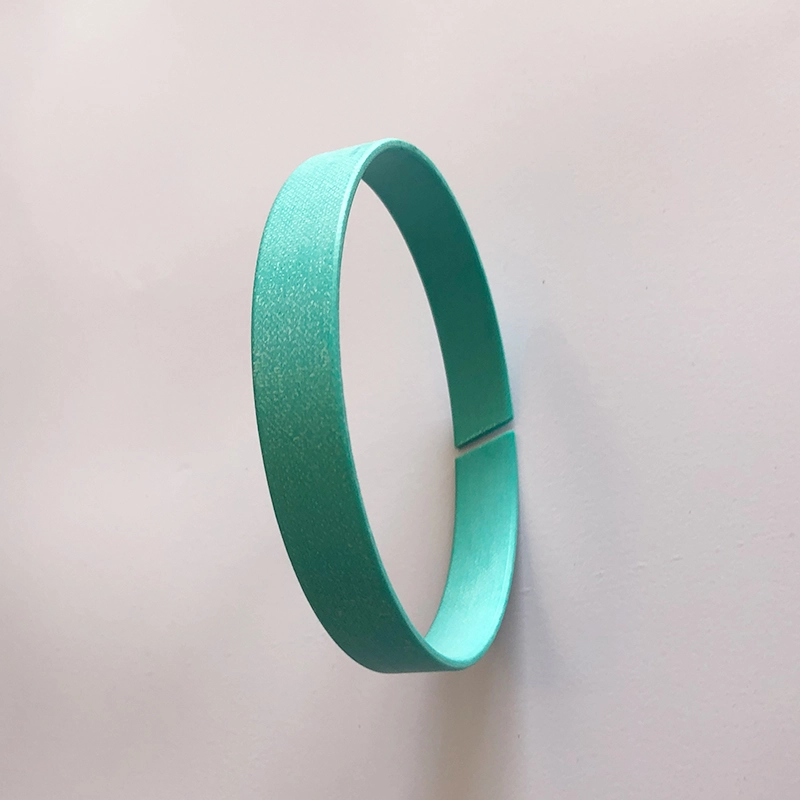

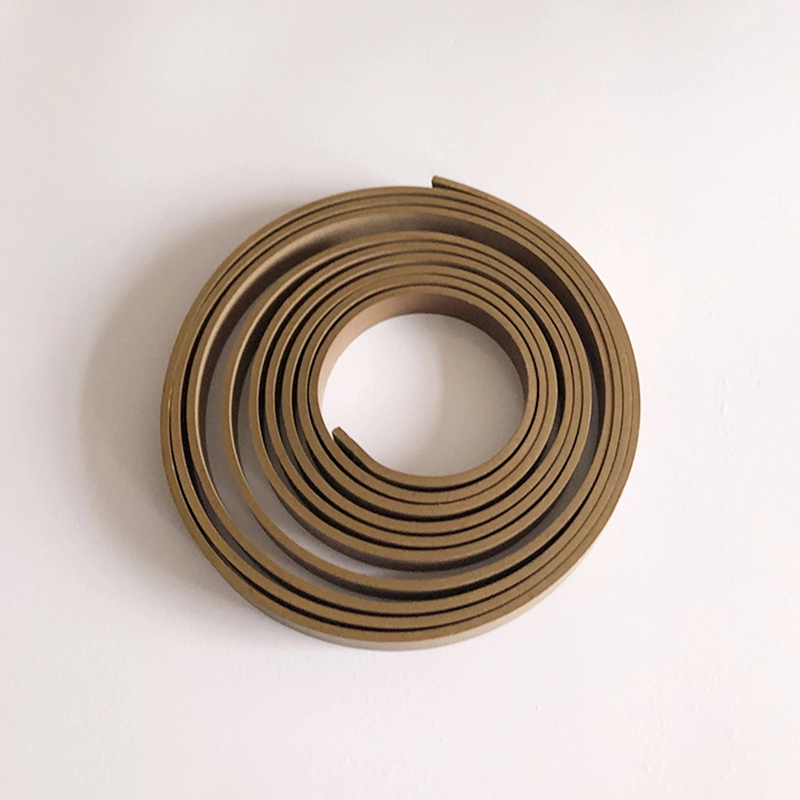

RC1081 armerad polytetraetylenstyrningsbälte har egenskaperna för hög belastning, låg slitage, låg friktion och ingen krypning på grund av tillsats av bronspulver och annat material till PTFE -material. RC1082 Tygförstärkt fenolhandbälte har högre radiell belastningskapacitet än PTFE-styrbälte på grund av användningen av fenolklädförstärkt material. Båda styrbälten finns i rullar, som kan skäras av användare för enkel installation och undvika metallkontakt på glidytan.

Stödringen är en viktig grundkomponent i den hydrauliska cylindern. För att anpassa sig till utvecklingen av skjutringskombinerade tätningar och mjuka lagerstrukturer i världen har vårt företag framgångsrikt utvecklat tygförstärkta fenolstödringar (bälten). År med faktisk användning har visat att denna produkt har nått eller överskridit kvalitetsnivån för liknande utländska produkter och har blivit berömd av användare. Prestandatabellen för supportringarna (bälten) som produceras av vårt företag kan användas som referens. Kolv- och kolvstången i den återgående hydraulcylindern spelar en stödjande och vägledande roll.

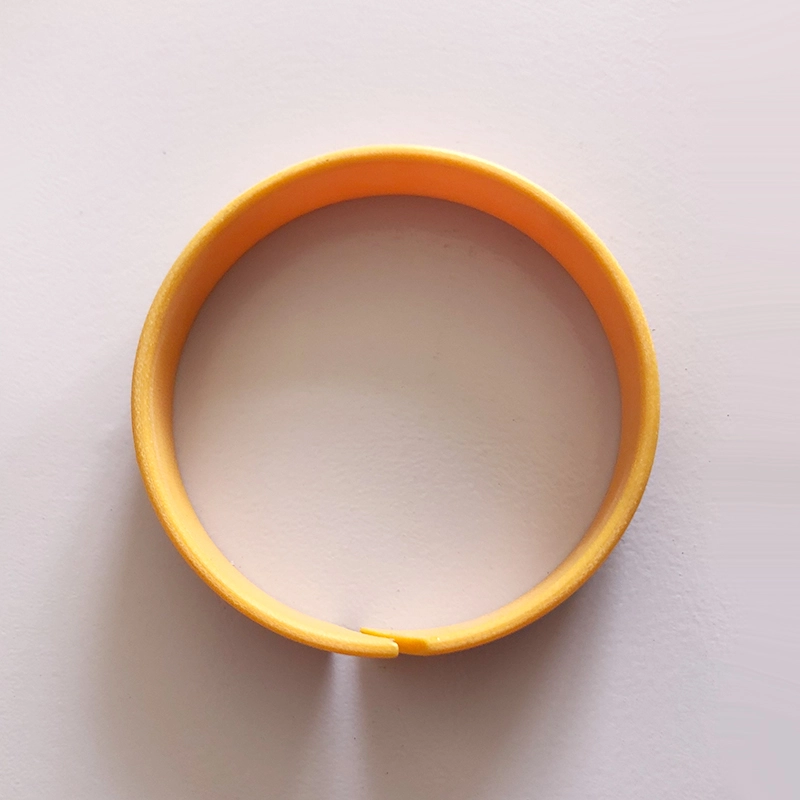

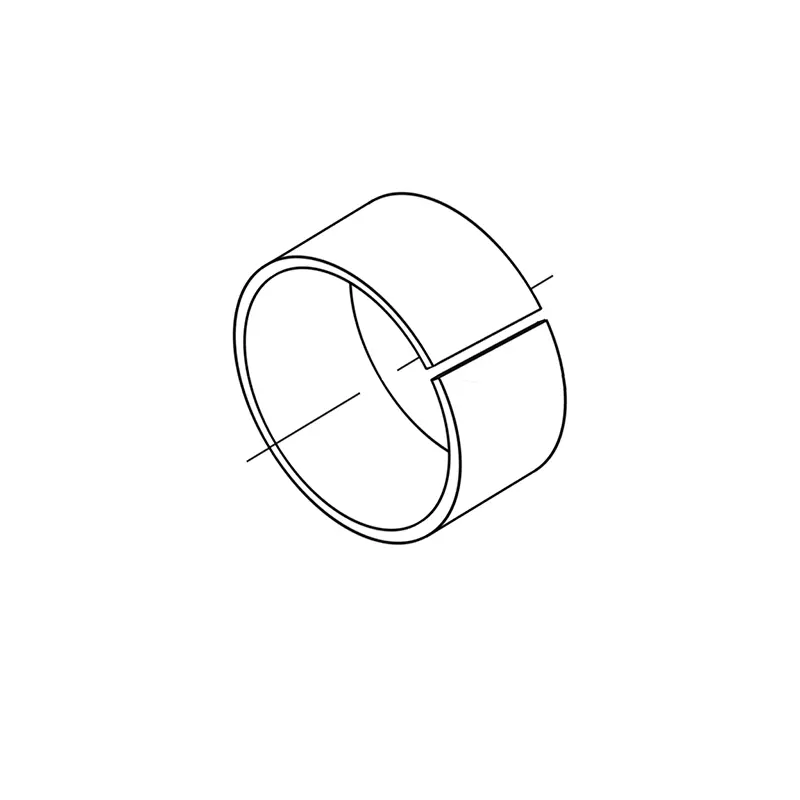

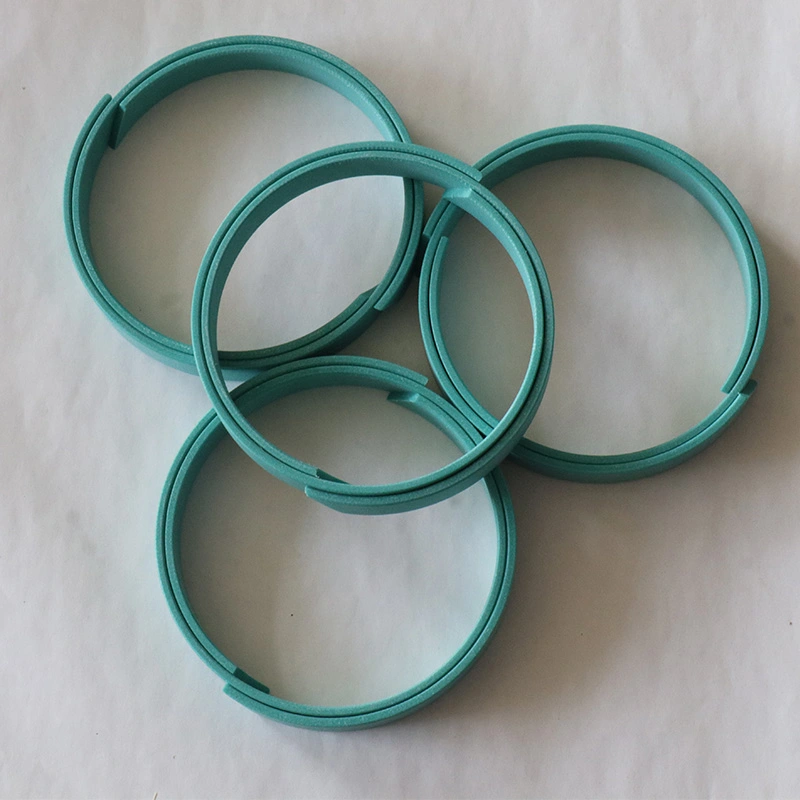

RCS icke-metallisk guidring för kolvstång RCT icke-metallisk guidring för kolv

För kolven eller kolvstången som körs i den hydrauliska cylindern har slitringen en exakt vägledande effekt och kan absorbera radiella krafter. Samtidigt kan slitringen förhindra metallkontakt med glidande delar i den hydrauliska cylindern. Jämfört med metallslitringar har icke-metalliska slitringar många fördelar. Bland dem finns tygförstärkta fenol- och PTFE-styrringar i skärning på plats och redo att använda.

1. Bra slitmotstånd

2. Undvik metallkontakt

3. Kan undertrycka mekanisk vibration

4. På grund av den centreringseffekten av slitringen är en större radiell avstånd tillåtet

5. Enkelt spår och lätt att installera

Låga underhållskostnader baserat på ovanstående fördelar används det allmänt

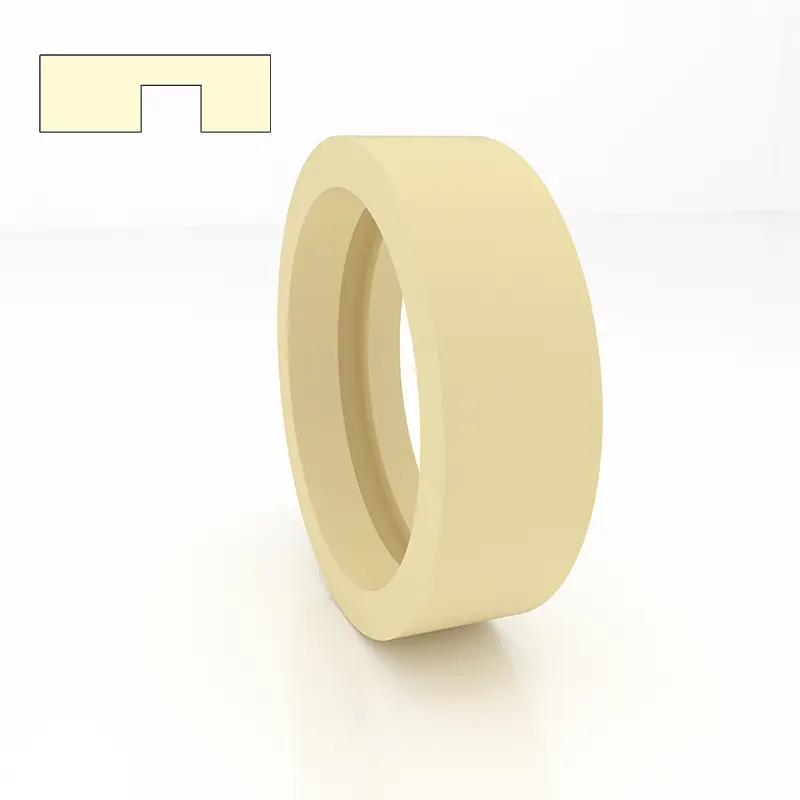

Guideshylsa

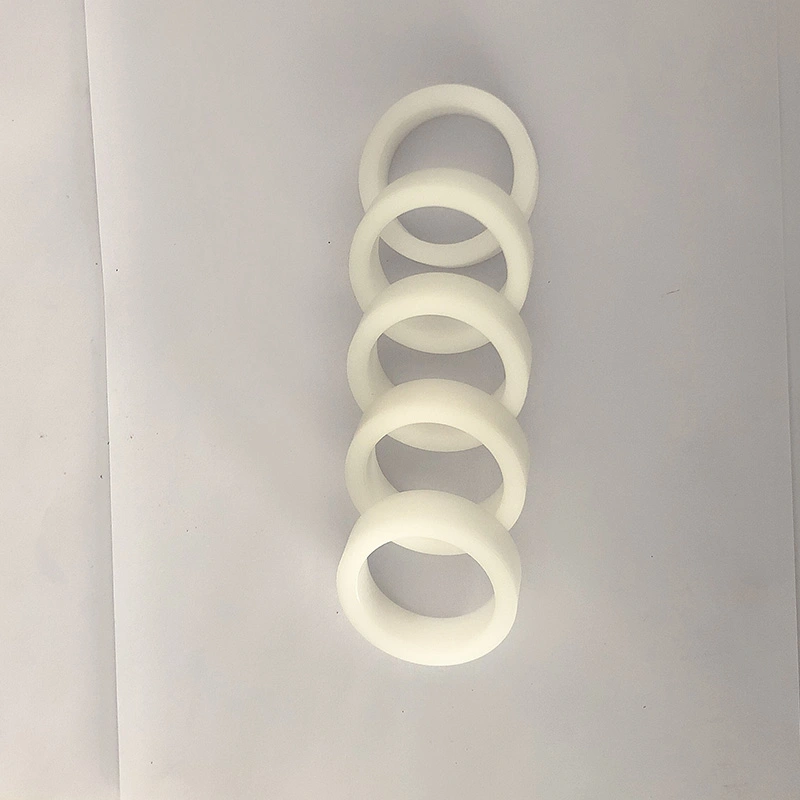

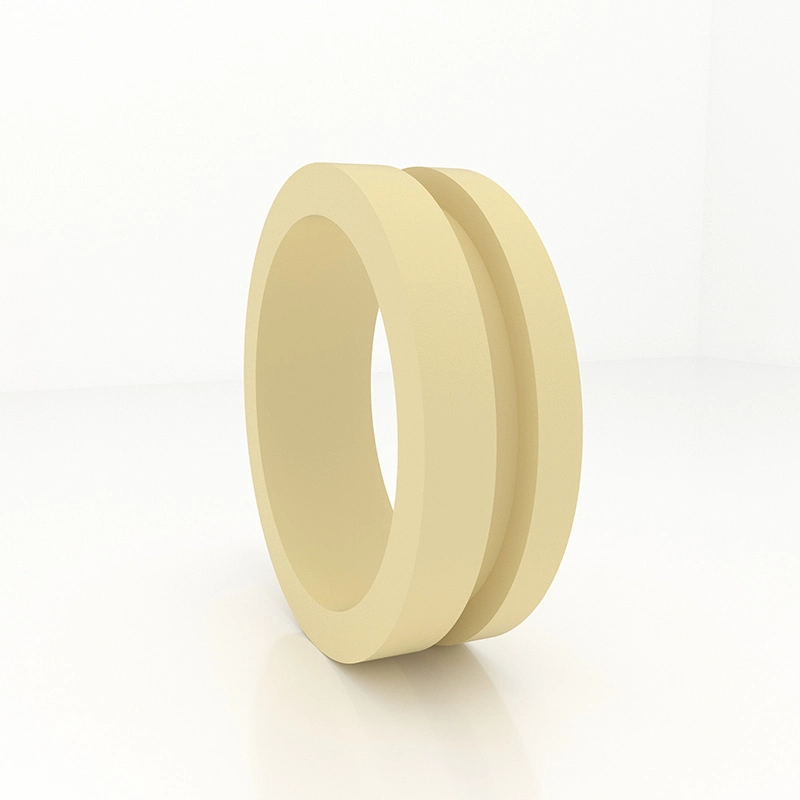

GFAI är en styrhylsa för kolvstången, som stöder och styr kolvstången och har också en dammtät funktion. Guid ärmar GFI och GFA är styr ärmar för kolvstång, som stöder och styr kolvstången.

RCSF-1 guidring är tillverkad av stålplatta som bas, bronspulver sintrade i mitten och en blandning av polytetrafluoroetylen och fiber rullas på ytan. Funktioner: 1. Blandningen av PTFE och fiber är 0,01-0,03 mm, och bildar en överföringsfilm för att skydda den dubbla ytan och har självsmörjande egenskaper; 2. Kopparpulverskiktet är 0,2-0,3 mm, med god bärande kapacitet och slitstyrka, god värmeledningsförmåga; 3. Lågkolstål, vilket ger god bärbar kapacitet och värmeledningsförmåga.

RCFB-bronsguidering är tillverkad av CUSN8-brons som basmaterial och är en ekonomisk bussning med hög bärande kapacitet och god motstånd. Arbetsytan på RCFB090 -produkten är täckt med vanliga diamantoljehål, och arbetsytan på RCFB092 -produkten är täckt med regelbundna oljehål, som spelar rollen som oljelagring. Det är lättare att bilda en oljefilm i början av rörelsen och därmed minska den initiala friktionsmotståndet.

Produktfunktioner och applikationer:

Beställningsexempel:

PTFE Guide Tape beställningsexempel RC1081—9.7x2.5

Fenolisk tyg guide bandbeställning Exempel RC1082—9.7x2.5

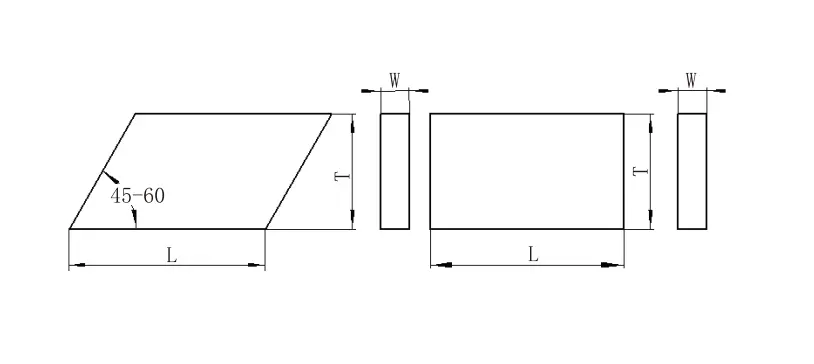

Skärningslängdsberäkning

För axel: l = 3,1 (d+w) för hål: l = 3,1 (d-w)

L --- ringlängd d --- axel diameter d --- håldiameter w --- ringtjocklek z --- Skär clearance

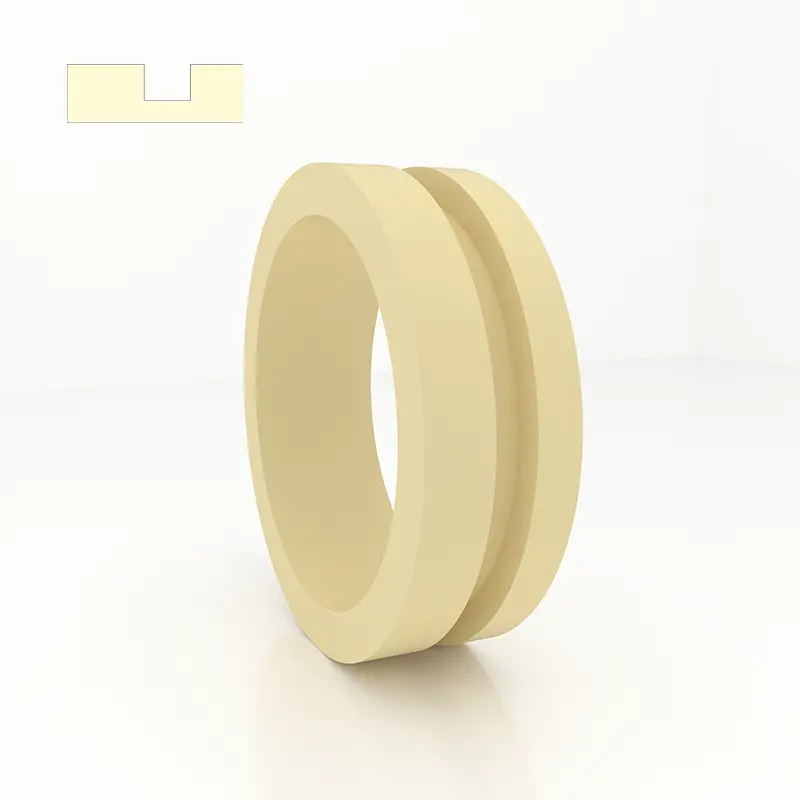

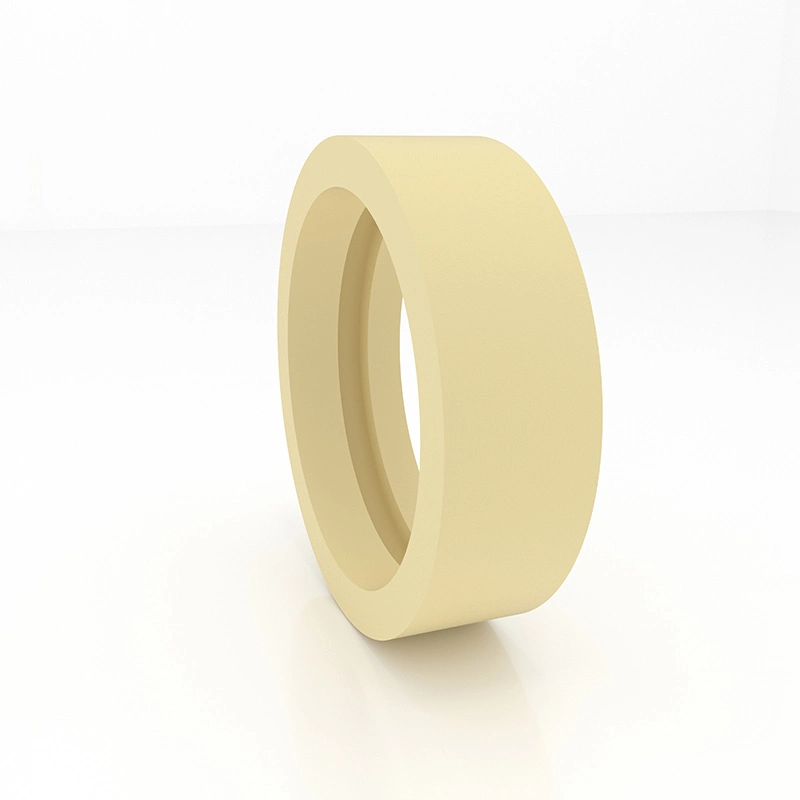

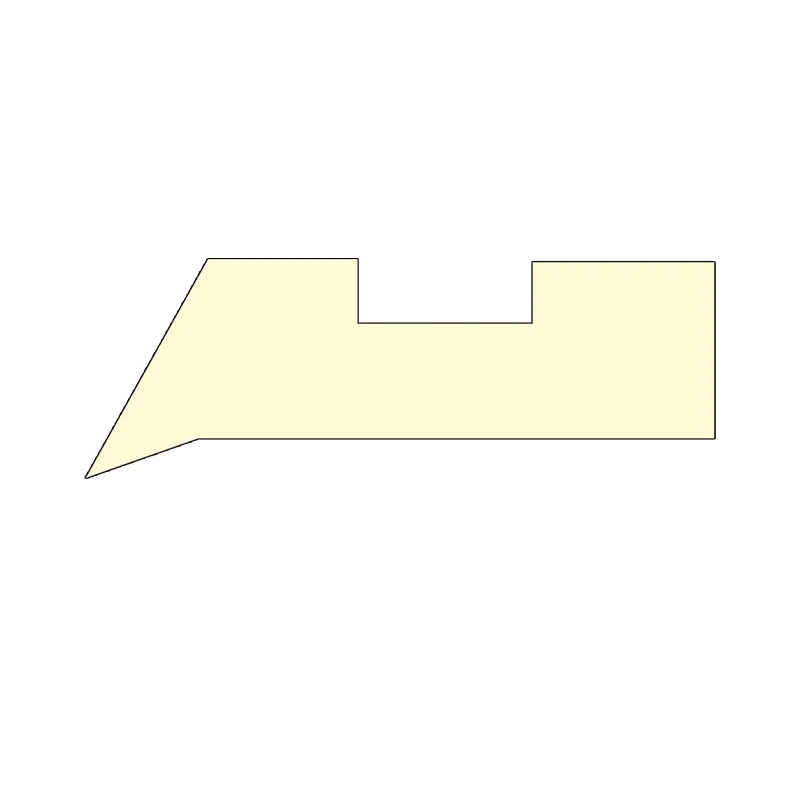

Guidhylsa gfai

1. Prestanda och användning: Guidhylsan GFAI är en styrhylsa för kolvstången, som stöder och styr kolvstången och har en dammsäker funktion.

2. Material: Nylon PA, polyoximetylen POM och polytetrafluoroetylen PTFE.

3. Arbetsförhållanden: Arbetstemperatur: -55 ～+225 ° C (PTFE används över 120 °).

4. Designstandard: När du utformar och väljer, se FAI -serien för Hunger Company.

5. Markerings- och beställningsmetod: Guidhylsan GFAI är markerad med ordernumret, exempel: GFAI-0600 PTFE

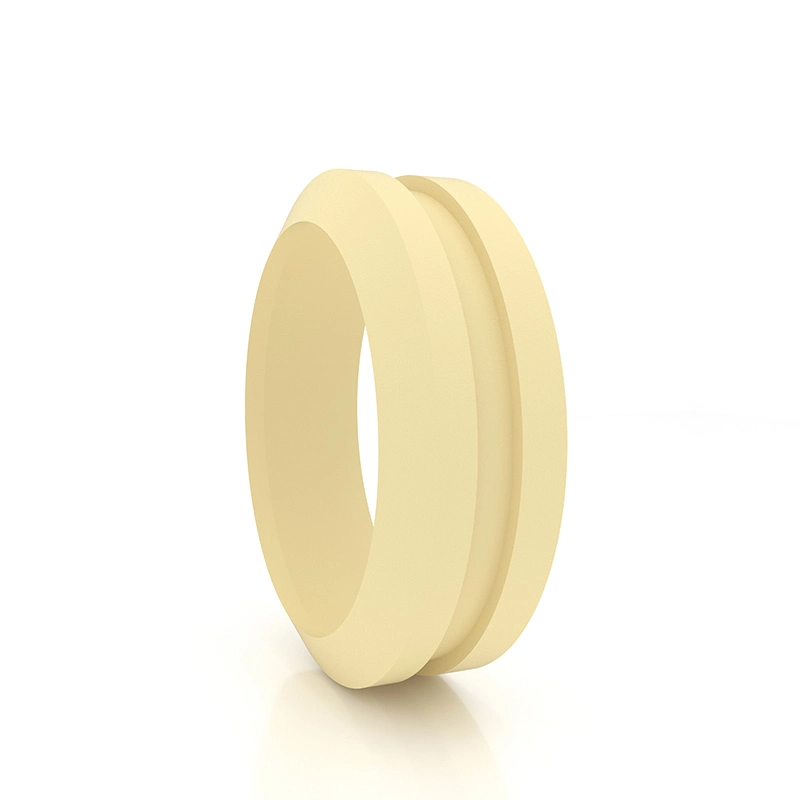

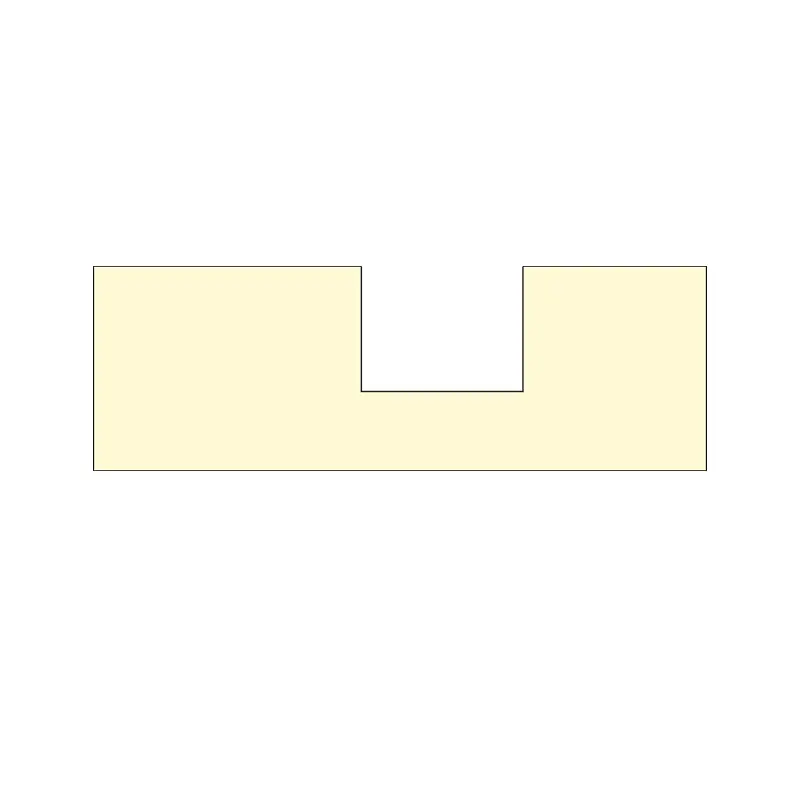

Guide Sleeve GFI

1. Prestanda och användning: Guide Sleeve GFI är en styrhylsa för kolvstång, som stöder och styr kolvstången.

2. Material: Nylon PA, polyoximetylen POM och polytetrafluoroetylen PTFE.

3. Arbetsförhållanden: Arbetstemperatur: -55 ~+255 ° C (PTFE används över 120 ° C)

4. Designstandard: När du designar och väljer, se Hungers FI -serie.

5. Markerings- och beställningsmetod: Guide Sleeve GFI är markerad med beställningsnummer, exempel: GFI-0360 PA

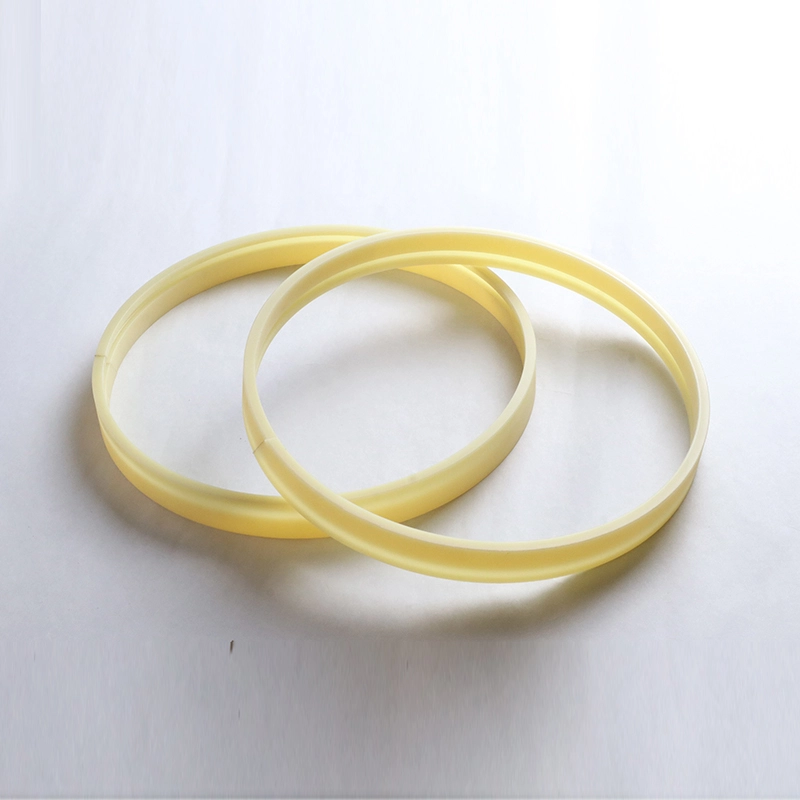

Guide Sleeve GFA

1. Prestanda och användning: Guide Sleeve GFA är en styrhylsa för kolv, som stöder och styr kolven.

2. Material: Nylon PA, polyoximetylen POM och polytetrafluoroetylen PTFE.

3. Arbetsförhållanden: Arbetstemperatur: -55 ~+255 ° C (PTFE används över 120C)

4. Designstandard: När du designar och väljer, se Hungers FA -serie.

5. Markerings- och beställningsmetod: Guide Sleeve GFA är markerad med beställningsnummer, exempel: GFA-0560 PA

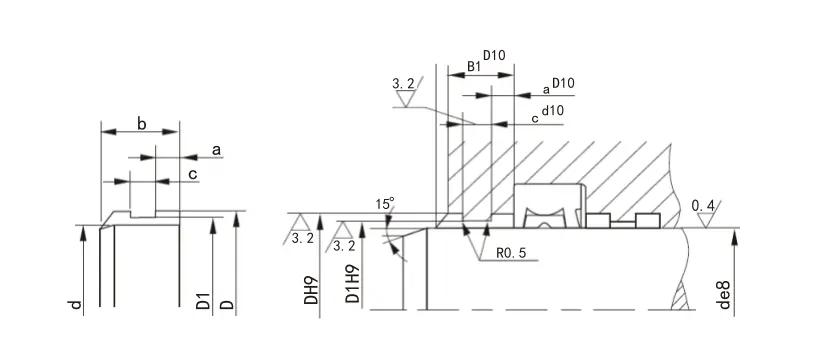

6. Strukturanordning:

Specifikationer:

Modell	Spårbredd H+0,2	Tjocklek T-0,05	Tjocklek t T-0,05	Tjocklek T-0,05	Tjocklek T-0,05	Tjocklek T-0,05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Obs: Boldface -serien är vanligtvis använda serier. Om den nödvändiga produkten inte finns i den här tabellen, vänligen kontakta oss.

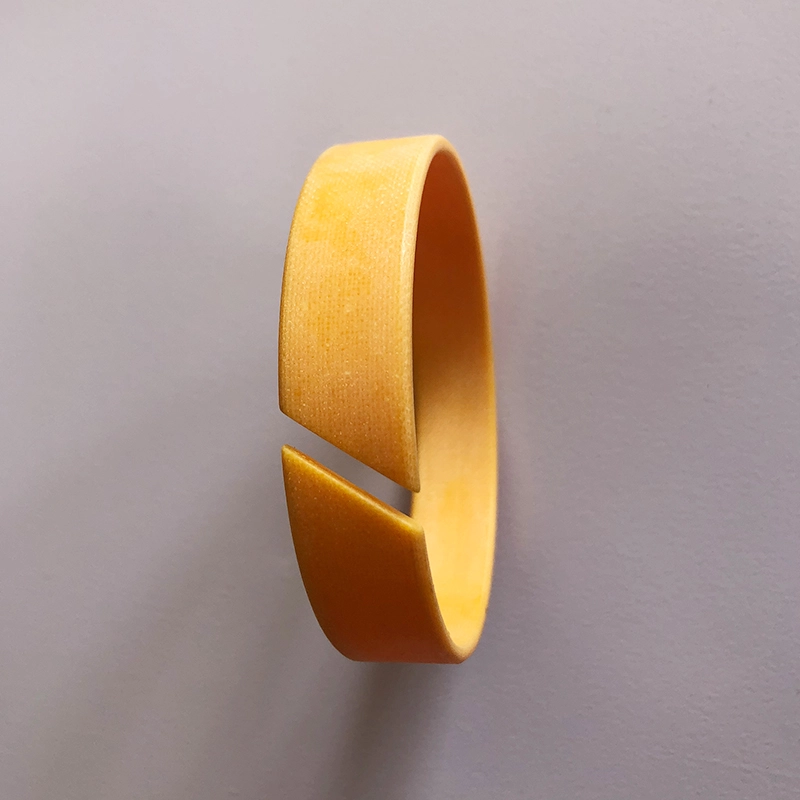

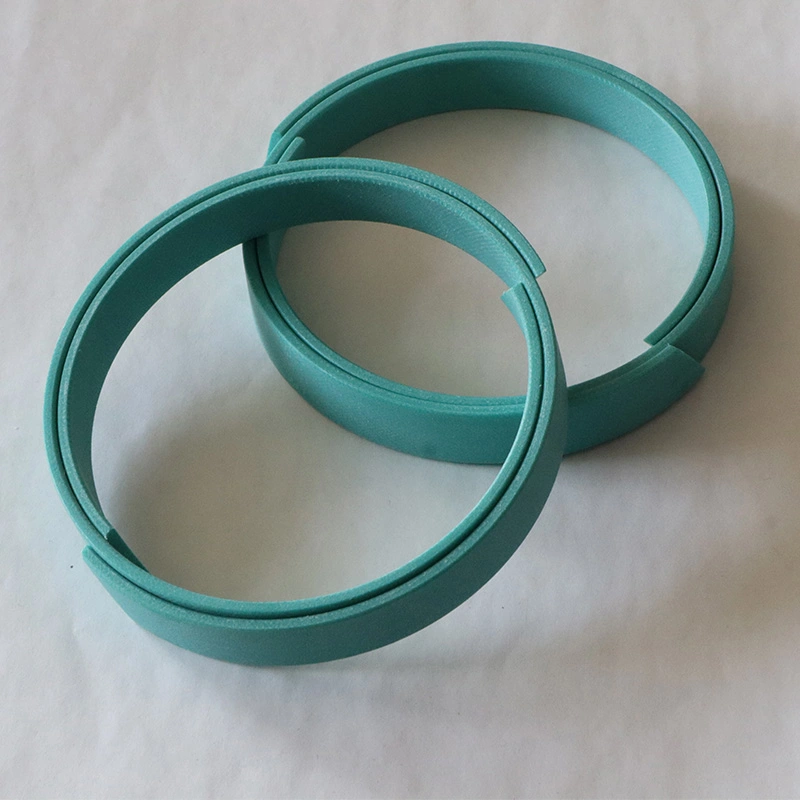

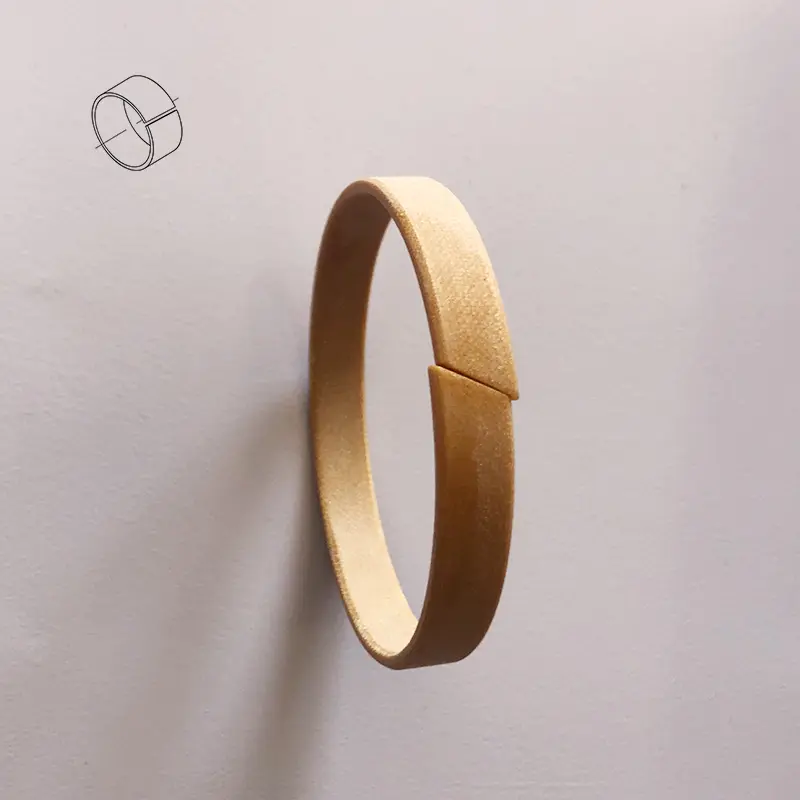

Tygförstärkt fenolstödring (bälte)
Supportringar är viktiga grundkomponenter i hydrauliska cylindrar. För att anpassa sig till utvecklingen av skjutringskombinerade tätningar och mjuka lagerstrukturer i världen har vårt företag framgångsrikt utvecklat tygförstärkta fenolstödringar (bälten). År med faktisk användning har visat att denna produkt har nått eller överskridit kvalitetsnivån för liknande utländska produkter och har blivit berömd av användare. Tabellerna 1 till 4 är prestandabellen för stödringar (bälten) som produceras av vårt företag.

Tabell 1 Jämförelse av fysiska egenskaper hos vår stödring och Busak+Shamba -produkter

Provkälla	Supportringtjocklek (mm)	Kompressionsstyrka (MPA)	Oljemotstånd Viktförändringshastighet Hydraulisk olja (70 ± 2 ℃*24H）	Breaking Strength (MPA)	Interlager vidhäftning (KN/M)
Mode+shamba	2.48	338.9	2.83	35.6	1.2
Våra produkter	2.48	425	0.90	37.0	2.9
	2.48 (med grafit)	390	0.63	36.4	2.08

Tabell 2 Prestandaindex för hydraulcylinderstödring

Provvari	Våra produkter		Orkot Kunde ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japansk)	POM -modifierad Polyoximetylen	Katt (oss)
	Uppmätt värde	Obligatoriska indikatorer
Kompressionsstyrka (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Obs: ①Busak+Shamba Company ②merkel Company Tabell 3 styrkaindex

Provvari	Våra produkter		Orkot Kunde ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japansk)	POM -modifierad Polyoximetylen	Katt (oss)
	Uppmätt värde	Obligatoriska indikatorer
Kompressionsstyrka (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Obs: ①Busak+Shamba Company ②merkel Company Tabell 4 Friktionskoefficient för våra produkter och orkot TLG under torrfriktion och oljeförhållanden

Last per enhet Kontaktlängd W (N/mm)	Hertz Contact Relay (N/MM2)	Friktionskoefficient
		Torrfriktionstillstånd		Oljedroppssmörjning
		Våra produkter	Orchot tlg	Våra produkter	Orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

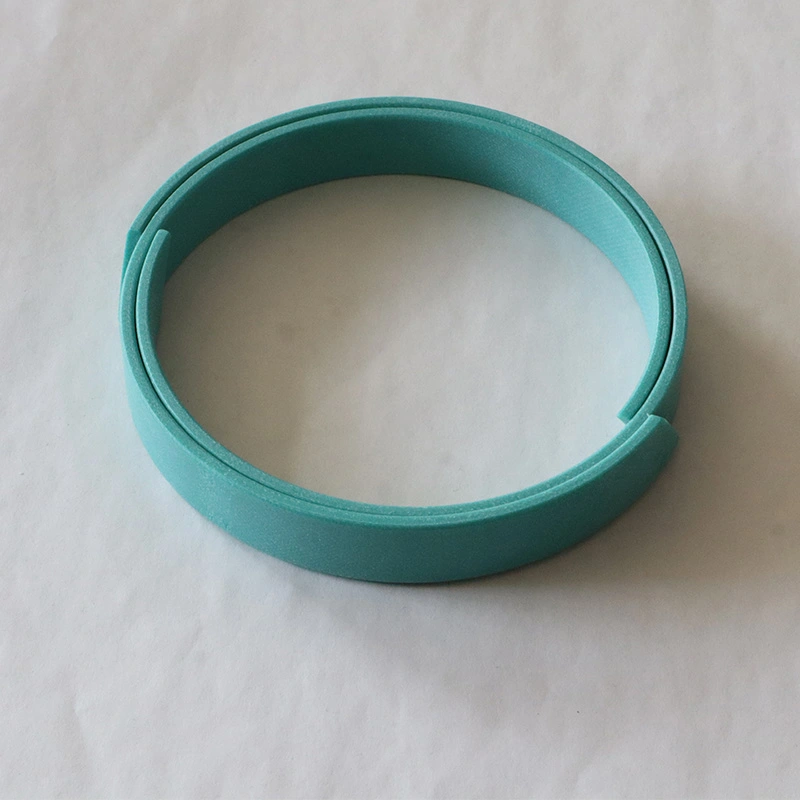

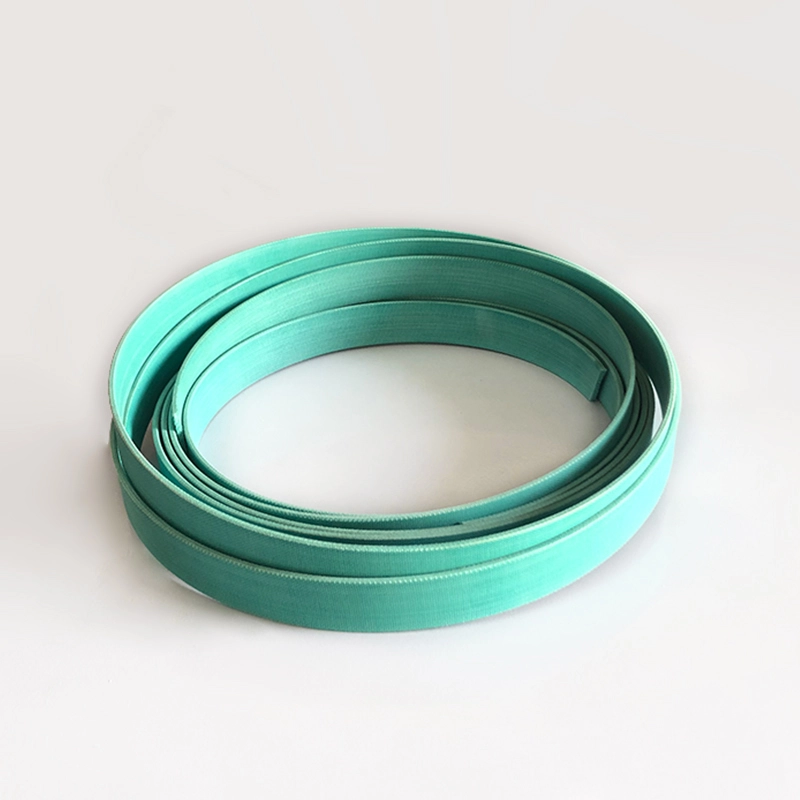

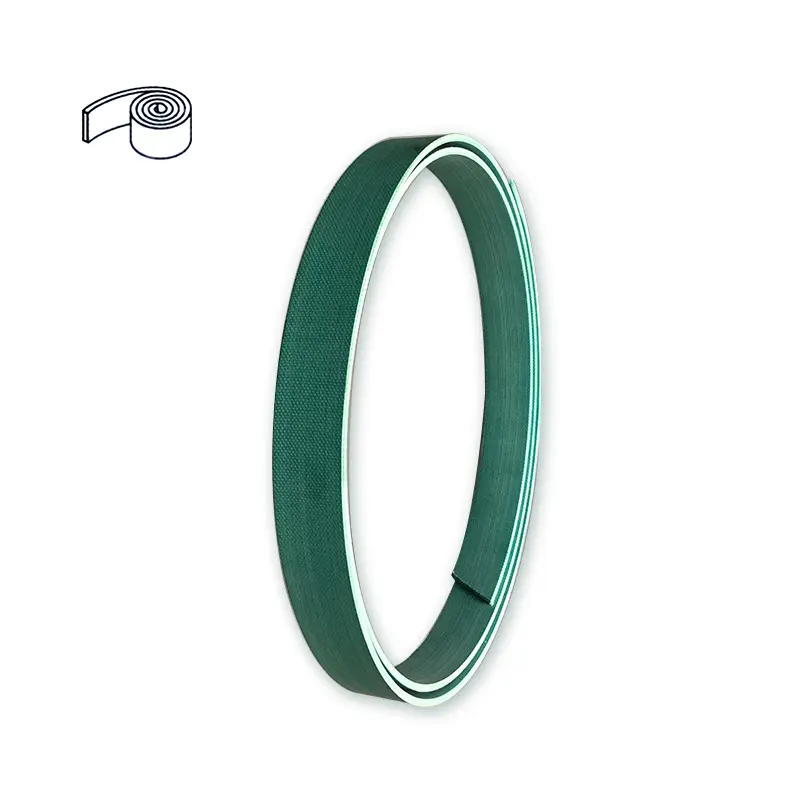

PTFE Wear-Resistant Belt (Ring)

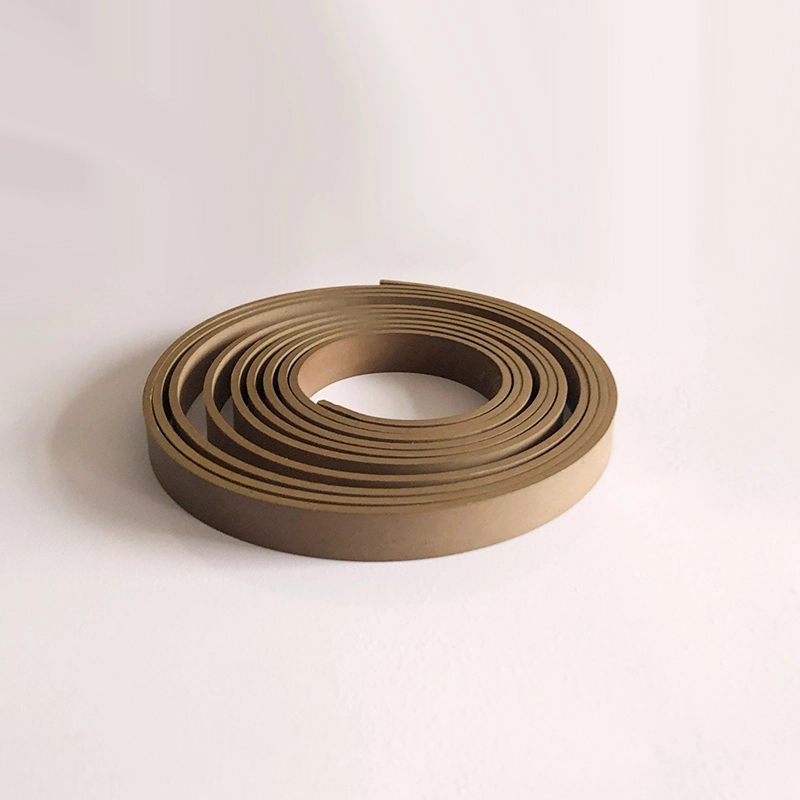

Material	Ptfe+brons

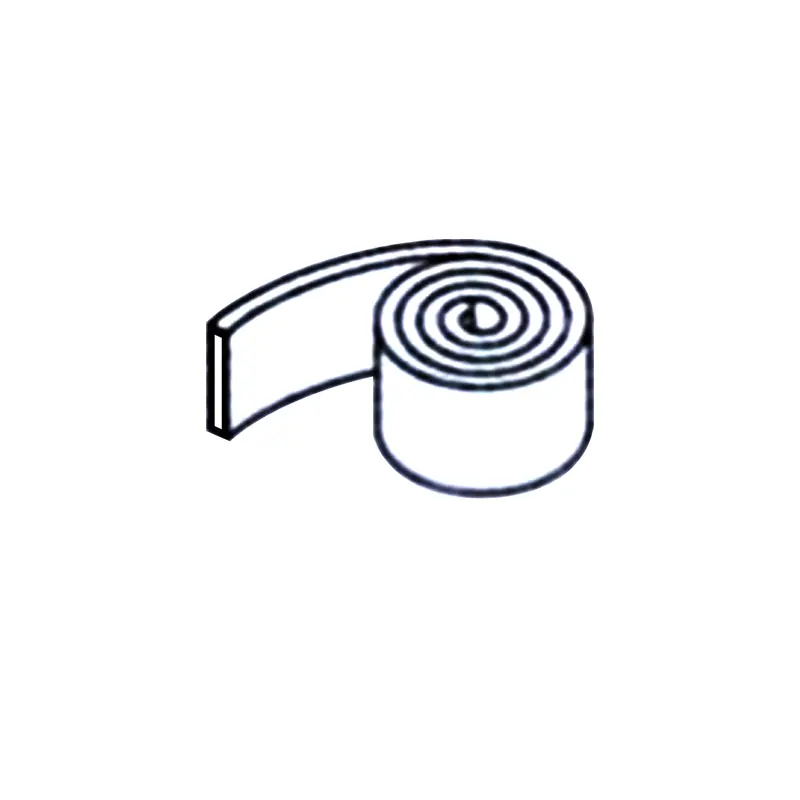

Förse	Rulla (vanligtvis cirka 20 meter/rull) eller skär till önskad längd
Fördelar	1. Låg friktion, ingen krypande och bitande;
	2. Kan fungera bra utan tillräcklig smörjning;
	3. Resistent mot en mängd olika medier, utmärkt kemisk stabilitet;
	4. Kan rymma hårda föremål inbäddade i den slitsträckta ringen, vilket minskar hårda föremål som skrapar cylindern och tätningarna, så i tunga belastningssituationer, använd flera slitstarka ringar;
	5. Den har också god slitstyrka i höghastighets- och lättbelastningssituationer, så det är den mest använda slitbeständiga ringen;
	6. Inga storleksbegränsningar kan användas i situationer med stor diameter.
Temperatur	-60 ~+200 ℃
Maximal hastighet	15 m/s
Maximal extruderingsstyrka	15N/mm2 (20 °)
	7,5N/mm2 (80 °)
	5N/mm2 (120 °)

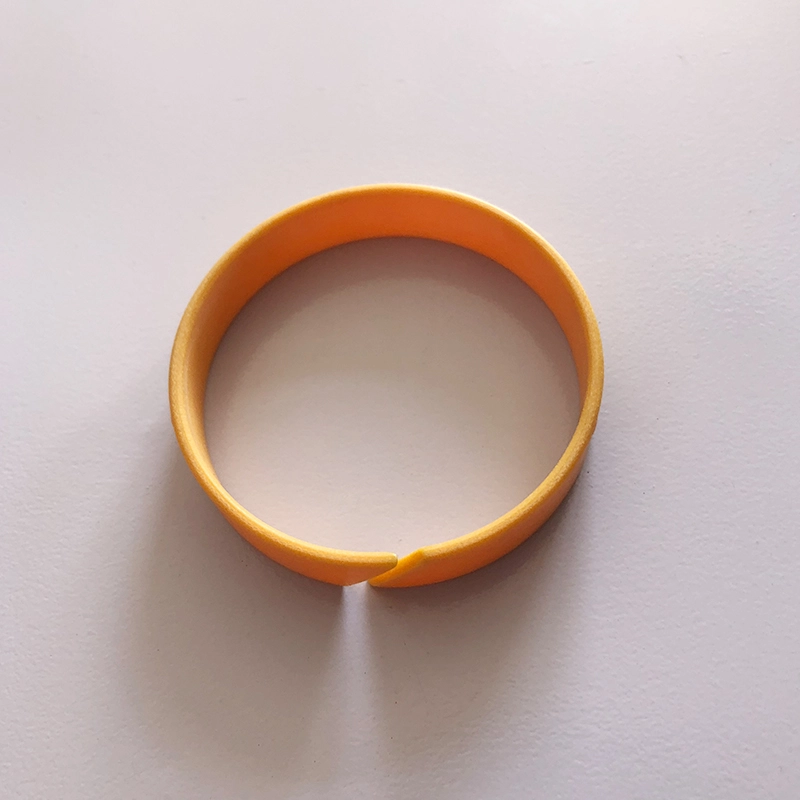

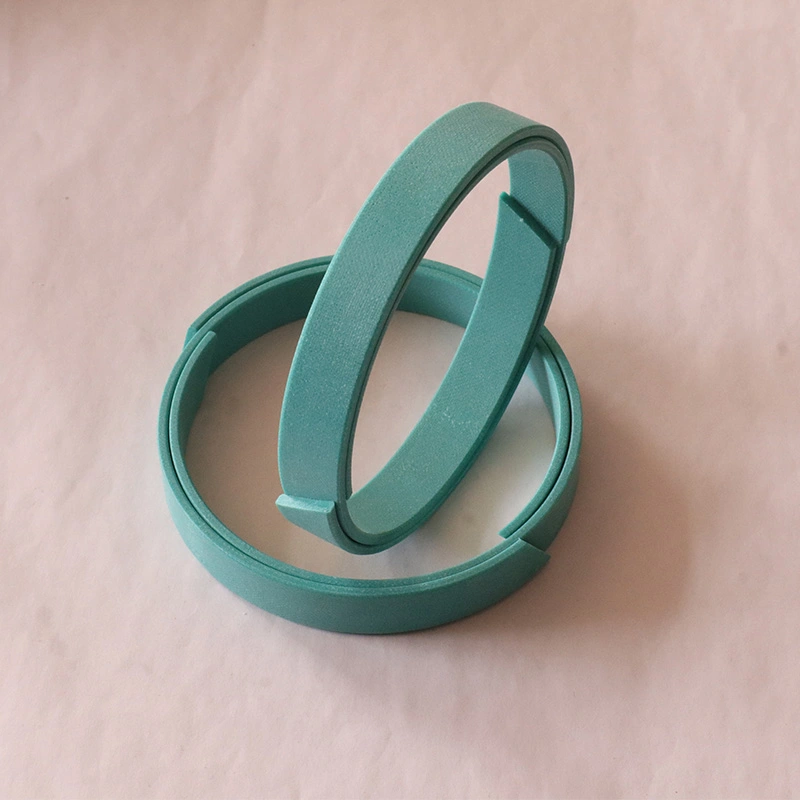

Icke-metallisk guidring för RCS kolvstång

Icke-metallisk guidring för RCT-kolv

För kolven eller kolvstången som körs i den hydrauliska cylindern har slitringen en exakt vägledande effekt och kan absorbera radiella krafter. Samtidigt kan slitringen förhindra metallkontakt med glidande delar i den hydrauliska cylindern. Jämfört med metallslitringar har icke-metalliska slitringar många fördelar. Bland dem finns tygförstärkta fenol- och PTFE-guidringar tillgängliga i skärningstyp på plats och klar att använda.

1. Bra slitmotstånd

2. Undvik kontakt med metall till metall

3. Kan undertrycka mekanisk vibration

4. På grund av den centreringseffekten av slitringen är en stor radiell avstånd tillåtet

5. Enkelt spår, lätt att installera

6. Låga underhållskostnader Baserat på ovanstående fördelar används den allmänt

Material:

1. Polytetrafluoroetylen PTFE3 (allmänt material), PTFE4 (lämplig för medier med låg viskositet såsom vatten), PTFE1 (krav på lågfriktion som pneumatik)

2. Polyoximetylen Pom eller nylon PA och dess modifierade material

3. Formaldehydharts + förstärkt fiberprif

Jämförelsetabell över bärande kapacitet för olika material (referens)

Materiel	Lastkapacitet max (N/mm2)
Ptfe-fyllt kopparpulver	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Fenol med trasa	90 (60 ° C); 40 (80 ° C)
Polyoximetylen eller nylon	25 (60 ° C); 15 (80 ° C)
Polyoximetylen eller nylon fylld	40 (60 ° C); 30 (80 ° C)

Groove ytkvalitet

Smidighet	Rtmax (μm)	RA (μm)
Glidyta	≤2,5	0,05-0,3
Spårbotten	≤10	≤2
Spårsida	≤15	≤3

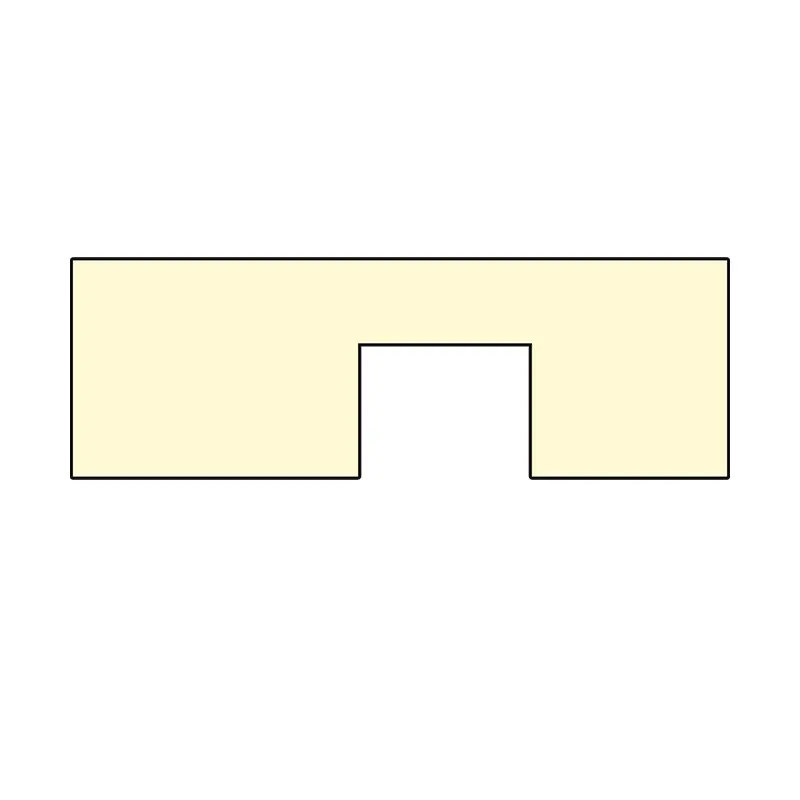

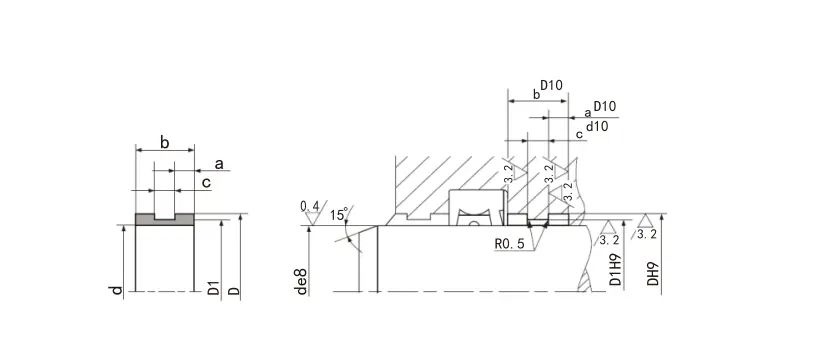

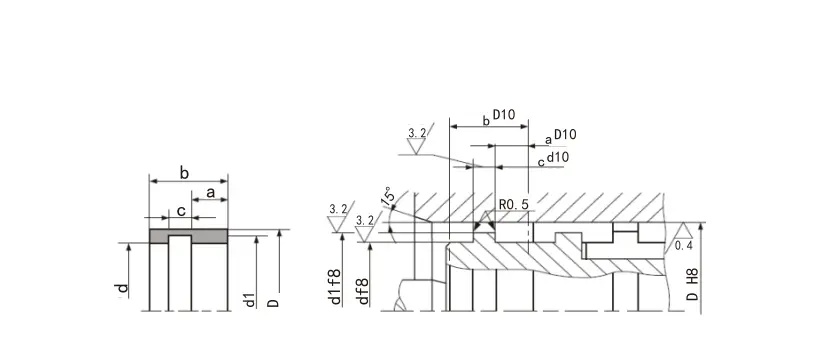

Piston Rod Guide Ring Specification Series

Stavdiameter	Nedre diameter	Spårbredd	Tjocklek	Gap		Stavdiameter	Nedre diameter	Spårbredd	Tjocklek	Gap
d f8/h9	D h8	L+0.2	W	Z		d f8/h9	D h8	L+0.2	W	Z
8-20	d+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	d+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1 Självsmörjande guide ringparametrar
Parametrar			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Blyfria bussningar		Hydraulisk specialhylsa	Bronsbasbussning	Rostfritt stål korrosionsbeständig hylsa
Maximalt lagertryck (dynamiskt)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Maximalt lagertryck (statisk)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Oscillerande rörelse			60N/mm²		60N/mm²	60N/mm²	60N/mm²
Maximal glidhastighet (oljesmörjning)			<2m/s		<2m/s	<2m/s	<2m/s
Koefficientfriktion μ	Torrfriktion		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Oljesmörjning		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Maximalt PV -värde (torrt)			3,6n/mm².m/s		3,8n/mm².m/s	4,3N/mm².m/s	3,6n/mm².m/s
Maximalt PV -värde (olja)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Driftstemperatur			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Termisk konduktivitet			42W/m.k		42W/m.k	42W/m.k	42W/m.k
Linjär expansionskoefficient			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
RCFB Typbronshandbok Ringparametertabell
Parameter		RCFB090		RCFB092		Rcfb09g
Densitet		8,9 g/cm³		8,9 g/cm³		8,9 g/cm³
Tryckstyrka		470N/mm²		470N/mm²		470N/mm²
Termisk konduktivitet		60W/m.k		60W/m.k		58W/M.K
Linjär expansionskoefficient		18,5*10-6/k		18,5*10-6/k		18,5*10-6/k
Hårdhet		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Förlängning		55%		55%		55%
Materiallamn		Cusn8p		Cusn8p		Cusn8p
Andra valfria material		CUSN6.5p		CUSN6.5p		CUSN6.5p
