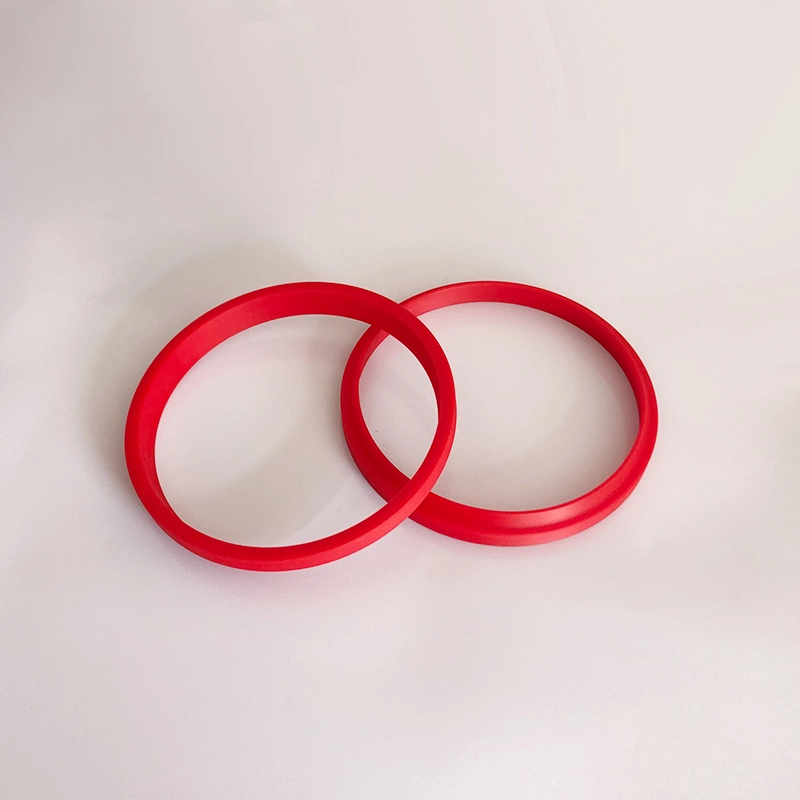

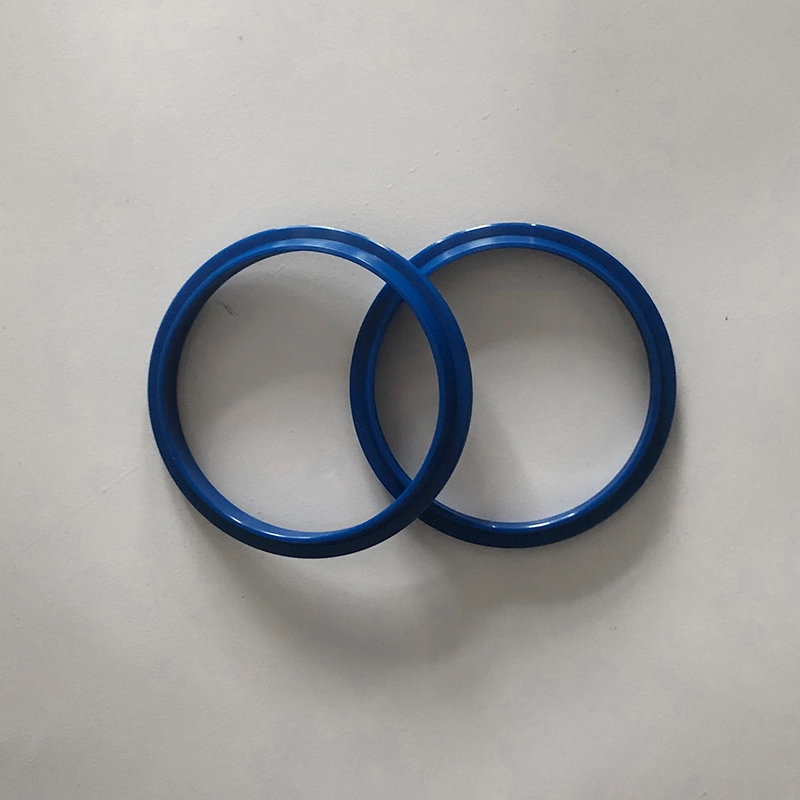

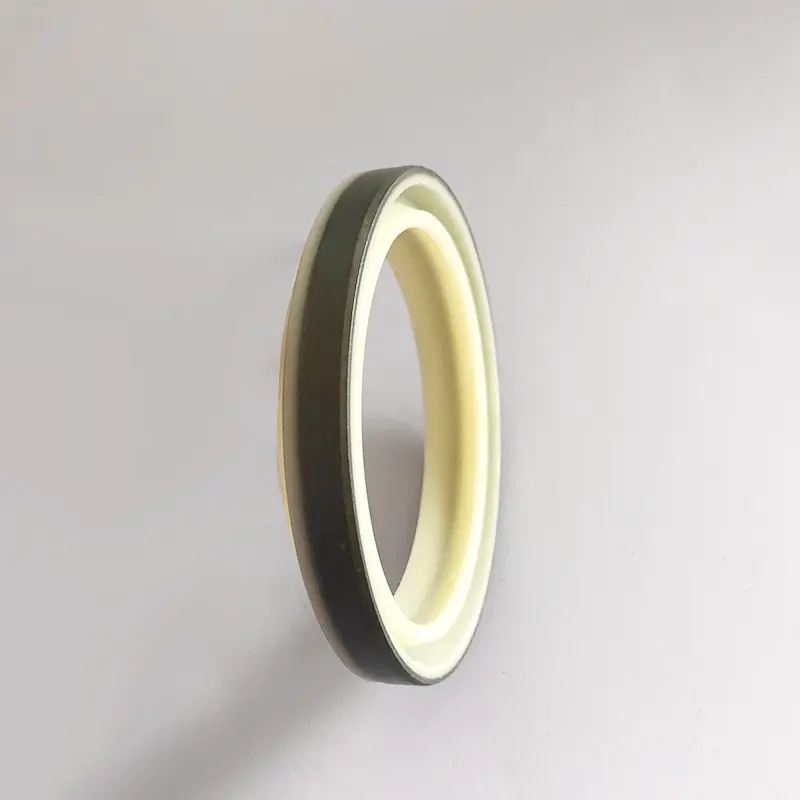

Hydrauliska dammtätningar är en av de tätningsprodukter som Ruichen -tätningar kan producera. Du kan lära dig om olika modeller i denna typ av produkt och kan också göra strukturella kombinationer. Vid behov kan du också kontakta oss för hjälp eller anpassade lösningar eller kontakta oss för att få en provbok.

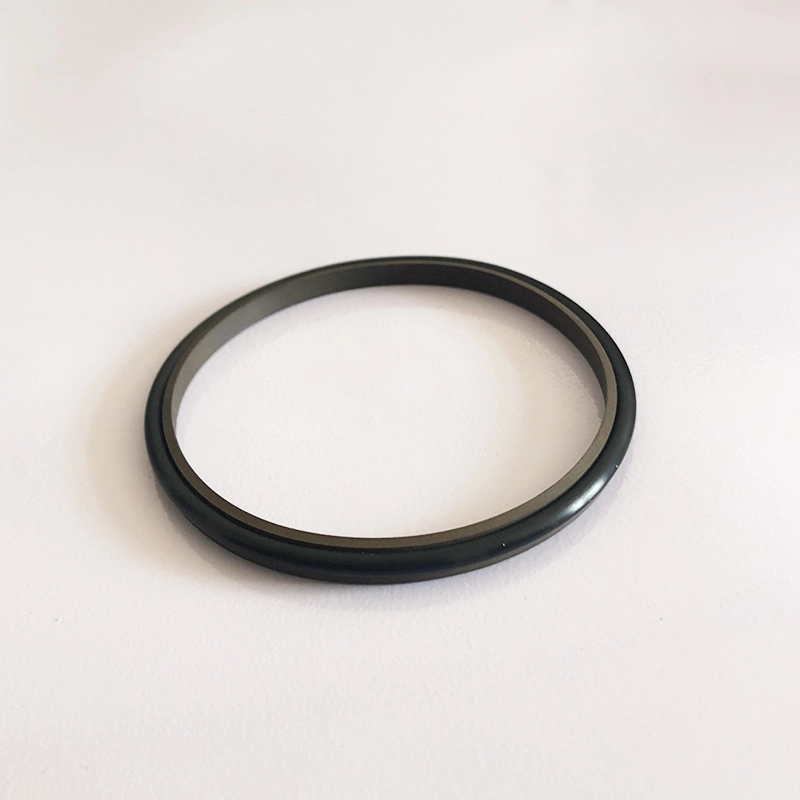

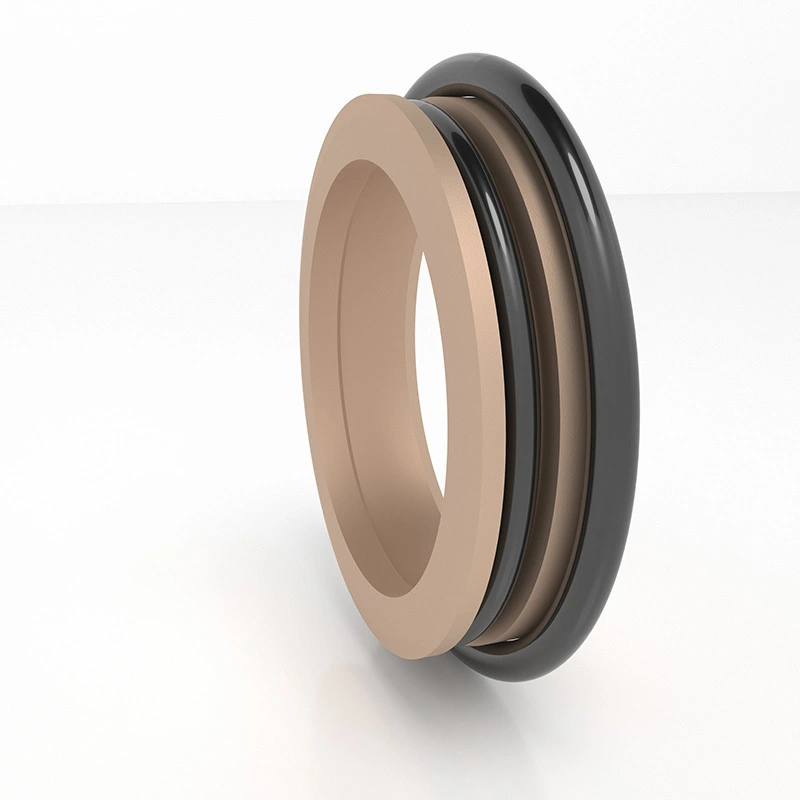

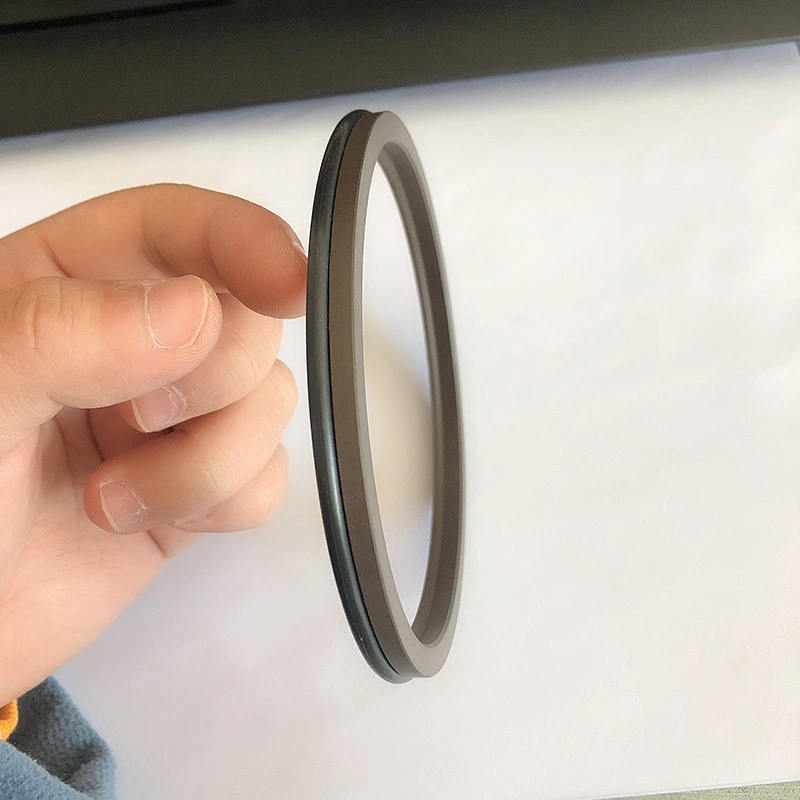

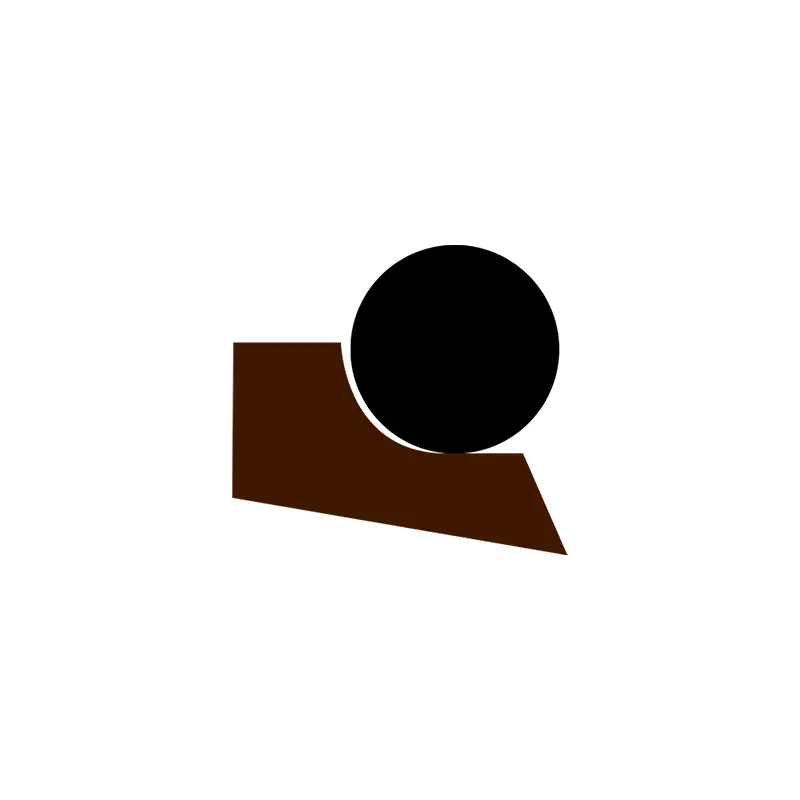

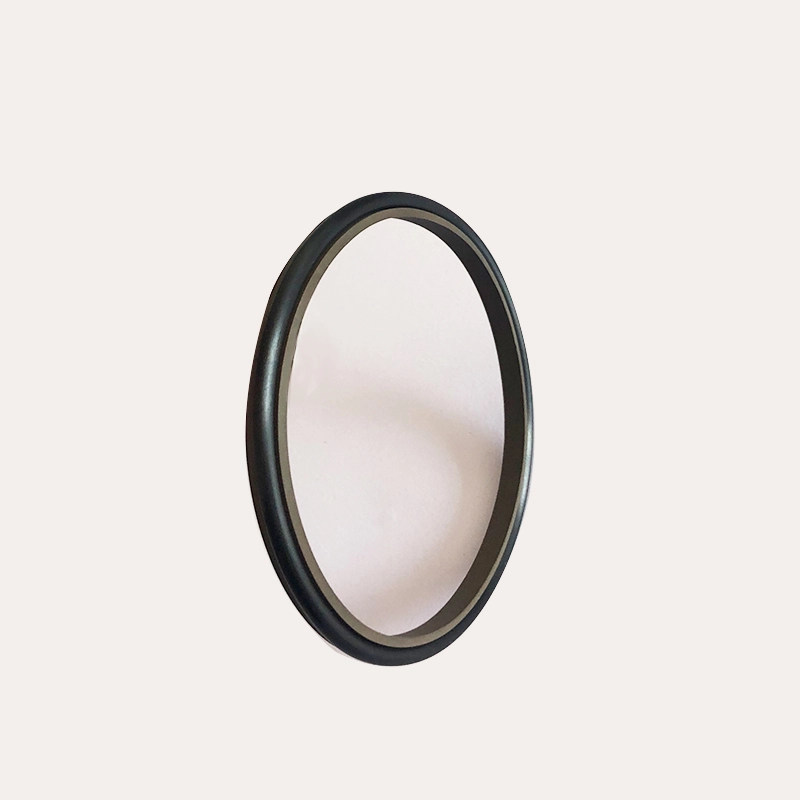

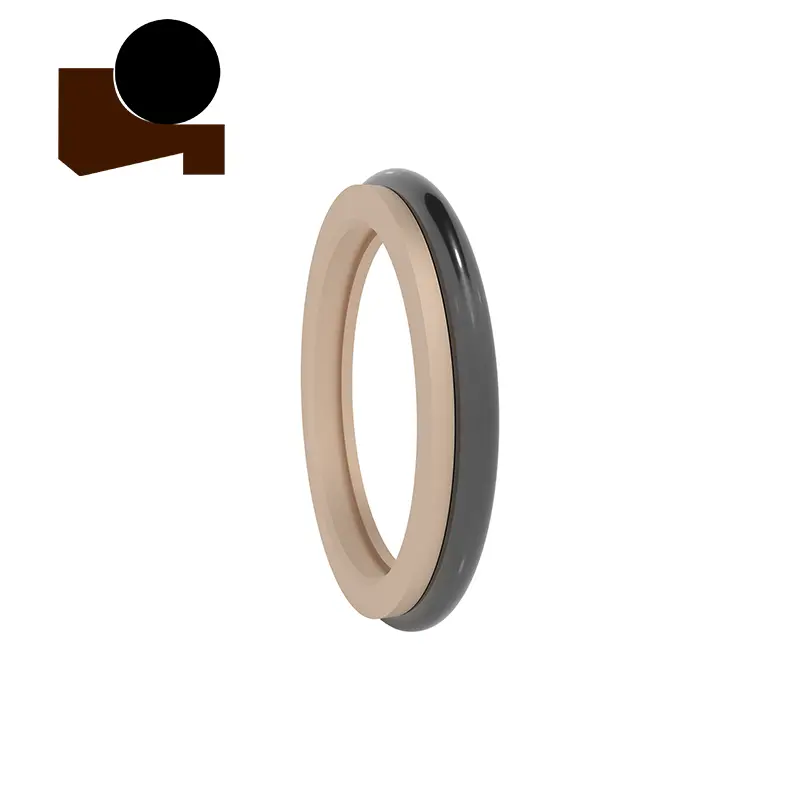

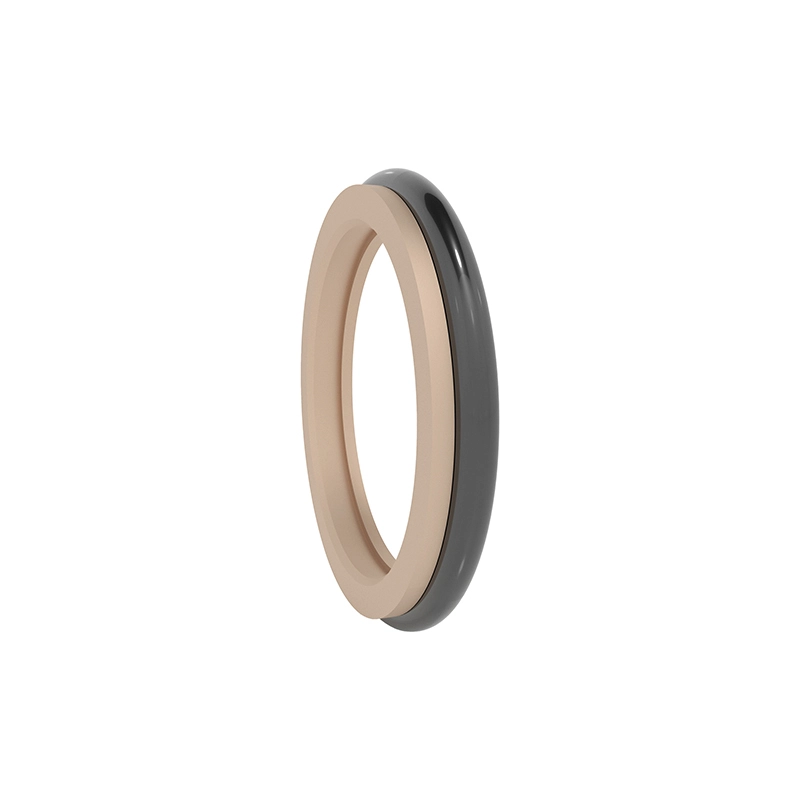

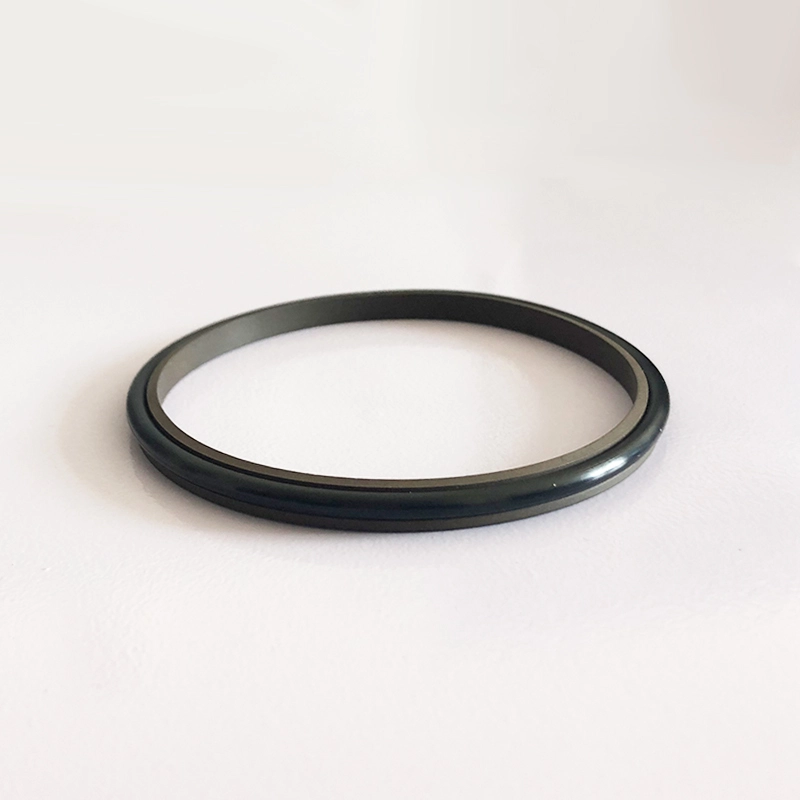

RCF01 och RCF02 är tvåvägs dammtätningar som består av en dubbel-läpptätningsring fylld med anti-kläder PTFE-material och en O-formad gummiling. O-ringen tillhandahåller förbelastningskraft för att kompensera för slitage på PTFE-ringen. RCF01 är lämplig för tunga tillfällen, såsom dammiga eller kalla miljöer och högfrekventa fram- och återgående rörelse. Delade spår bör användas för axeldiametrar mindre än 30 mm. RCF02 är lämplig för fram- och återgående rörelse-, svängnings- eller spiralrörelsevillkor.

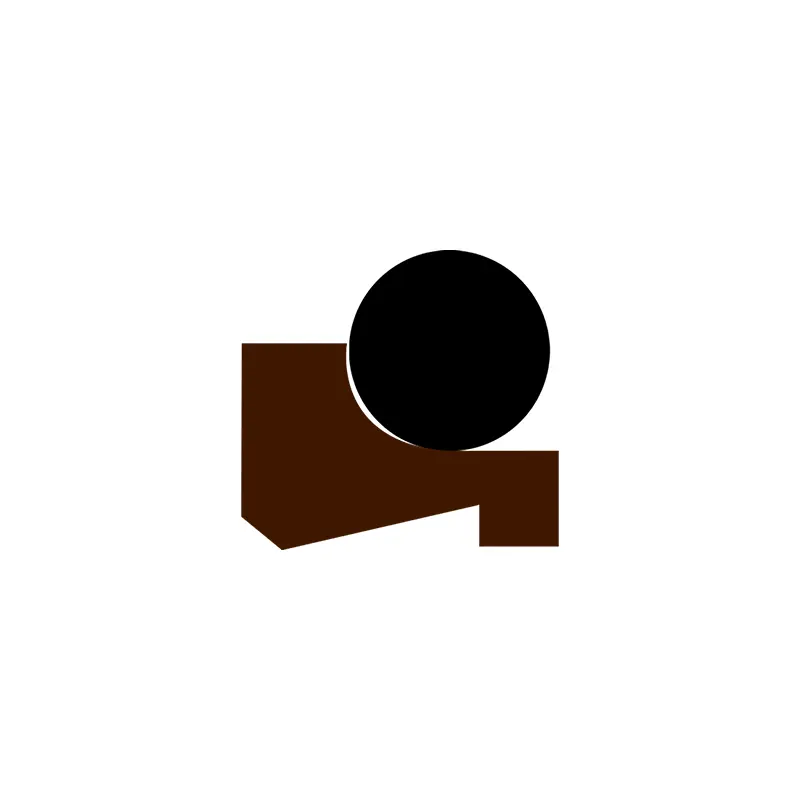

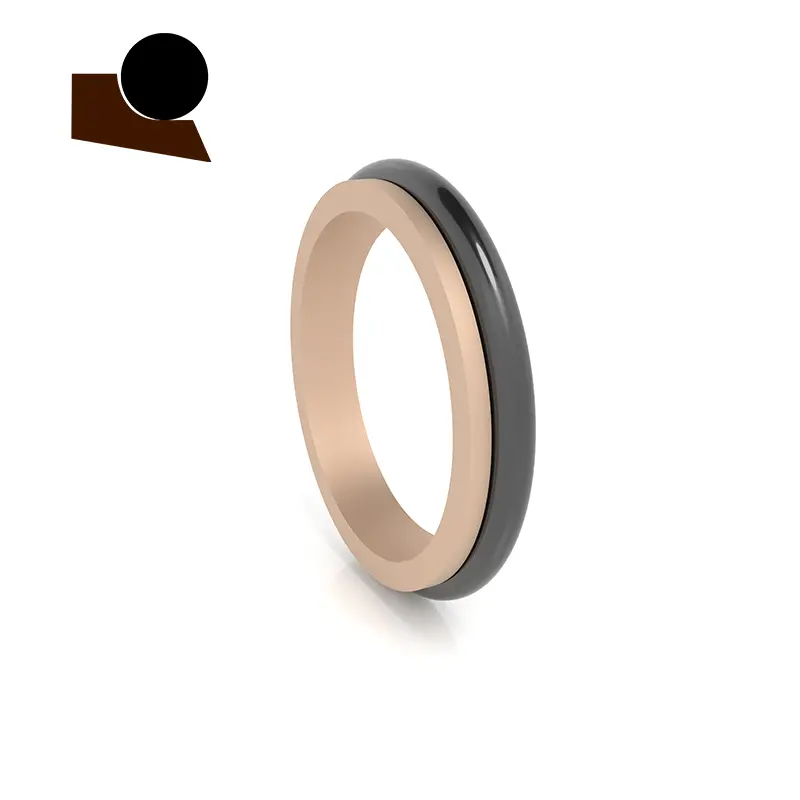

RCF03 är en enkelriktad dammring som består av en dammskrapring med en enda läpp fylld med PTFE-material och en O-formad gummiring. Dess funktion är att skrapa bort damm och förhindra att systemet förorenas. Det är lämpligt för återgående rörelse, svängande eller spiralrörelseförhållanden.

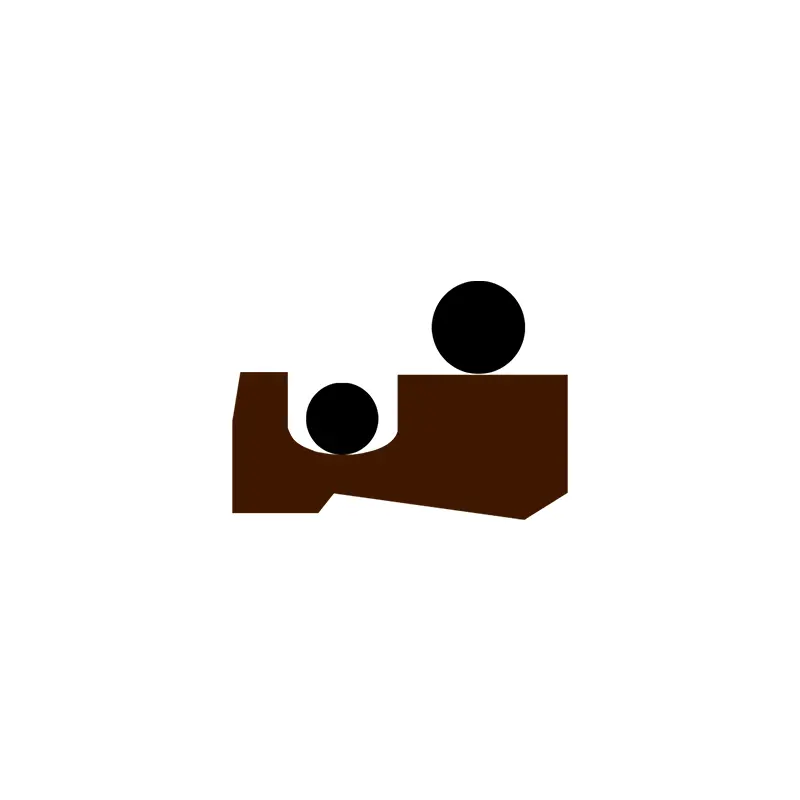

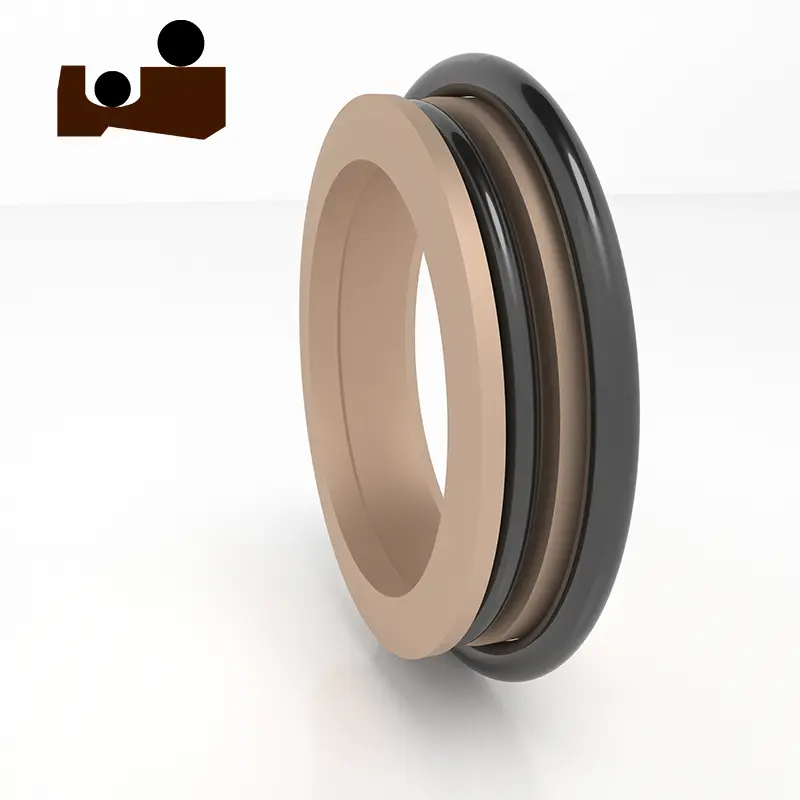

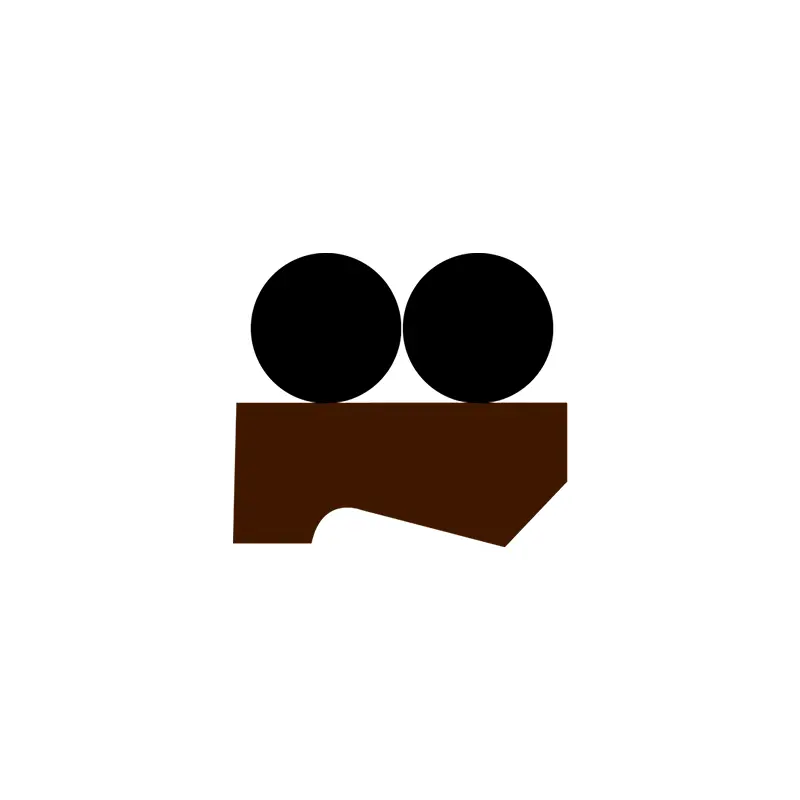

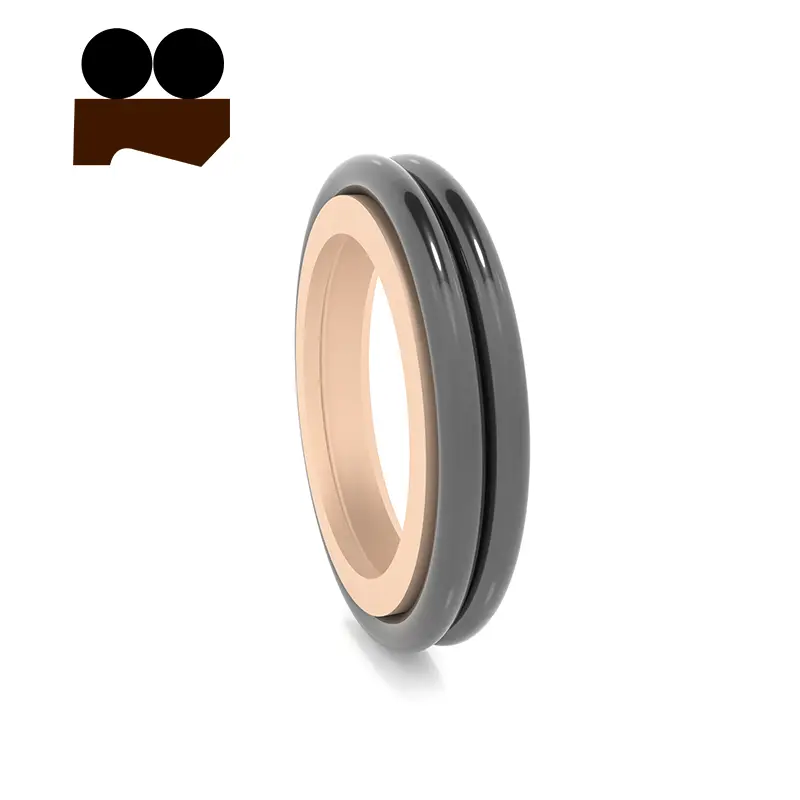

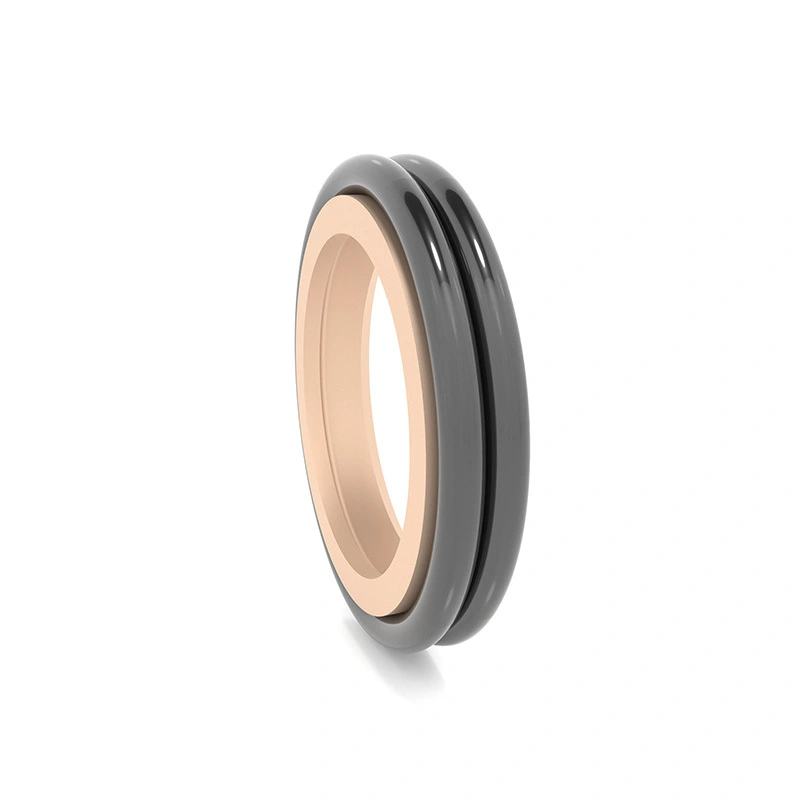

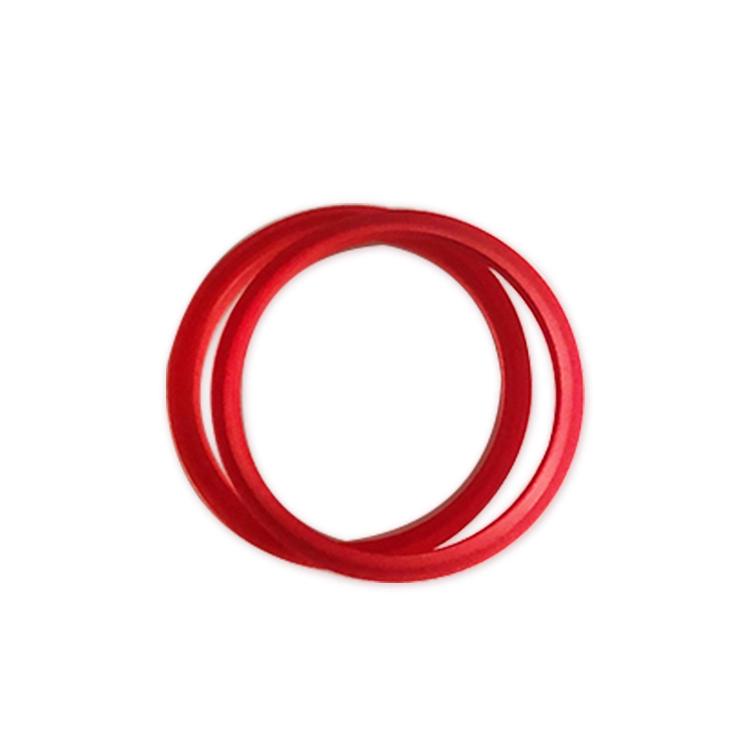

RCF04 och RCF05 är dubbel-läpp-dammringar sammansatta av en specialformad ring med en tätande läpp och en dammtät läpp och två O-ringar som förbelastningselement, som används för att förbättra den totala tätningen. Det har egenskaperna hos lång livslängd, låg friktion, ingen viskositet och hög tillförlitlighet. RCF04 används huvudsakligen i jordbruksmaskiner, hydrauliska pressar, formsprutningsmaskiner, hydrauliska kontrollsystem, gaffeltruckar, rullmaskiner, kranar och lastning och lossning av maskiner. RCF05 används huvudsakligen i hydrauliska pressar, formsprutningsmaskiner, rullmaskiner, metallurgiska maskiner, etc. Det är särskilt lämpligt för dammtät tätningar av kolvstänger med stor diameter.

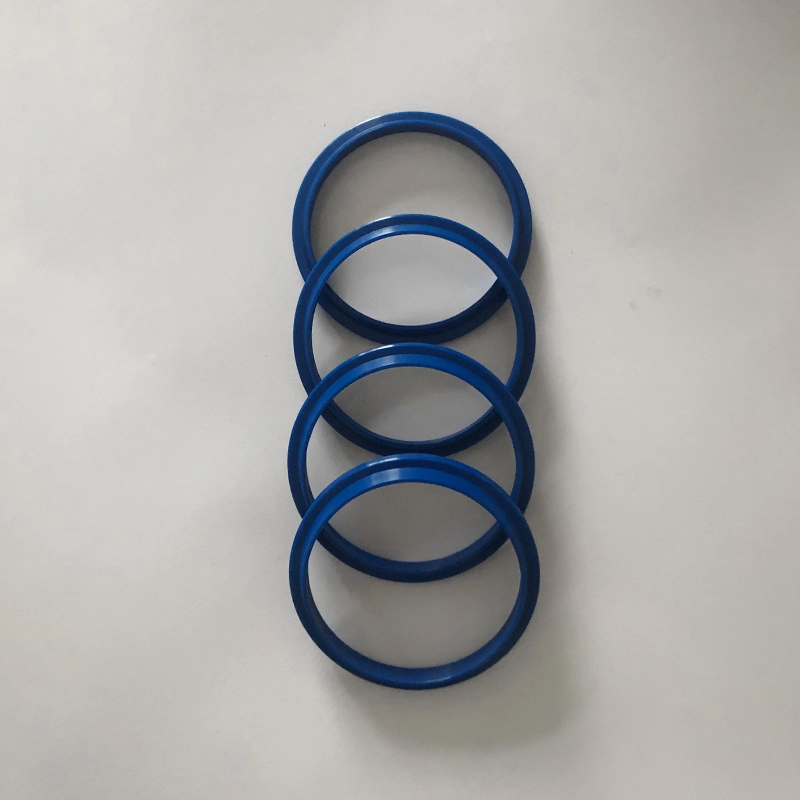

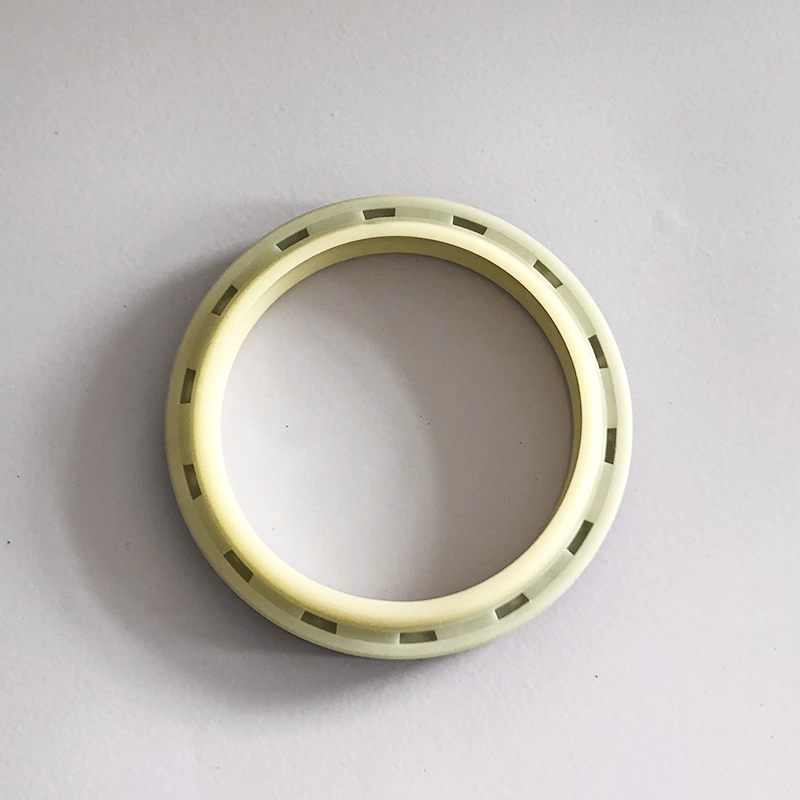

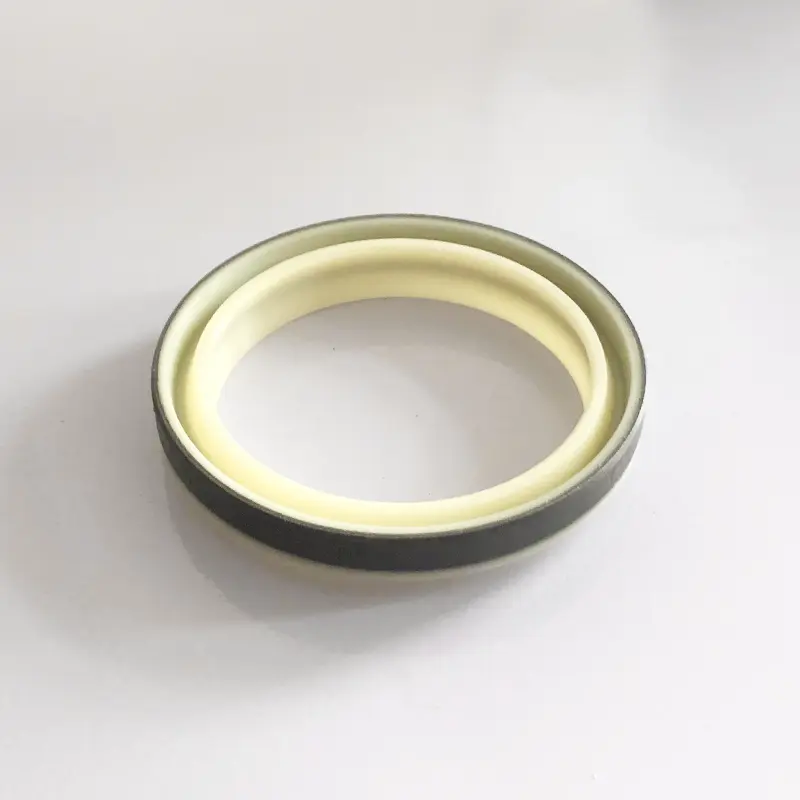

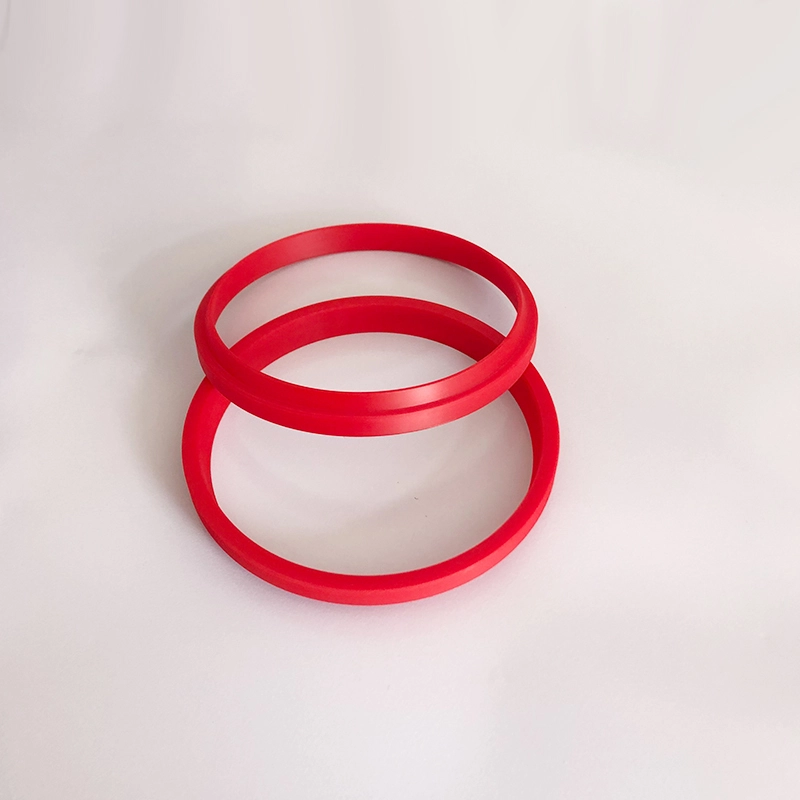

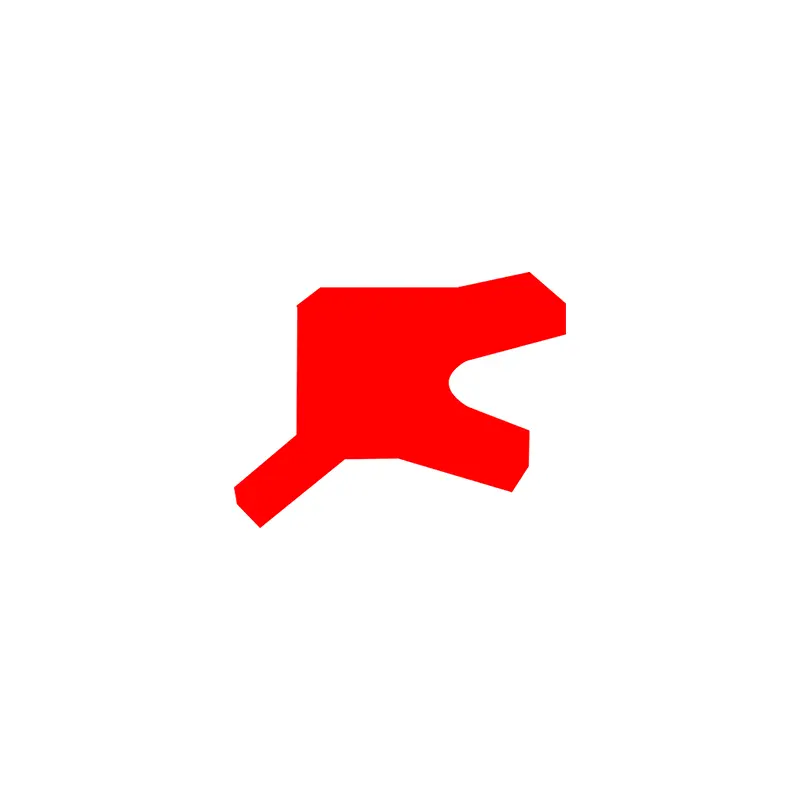

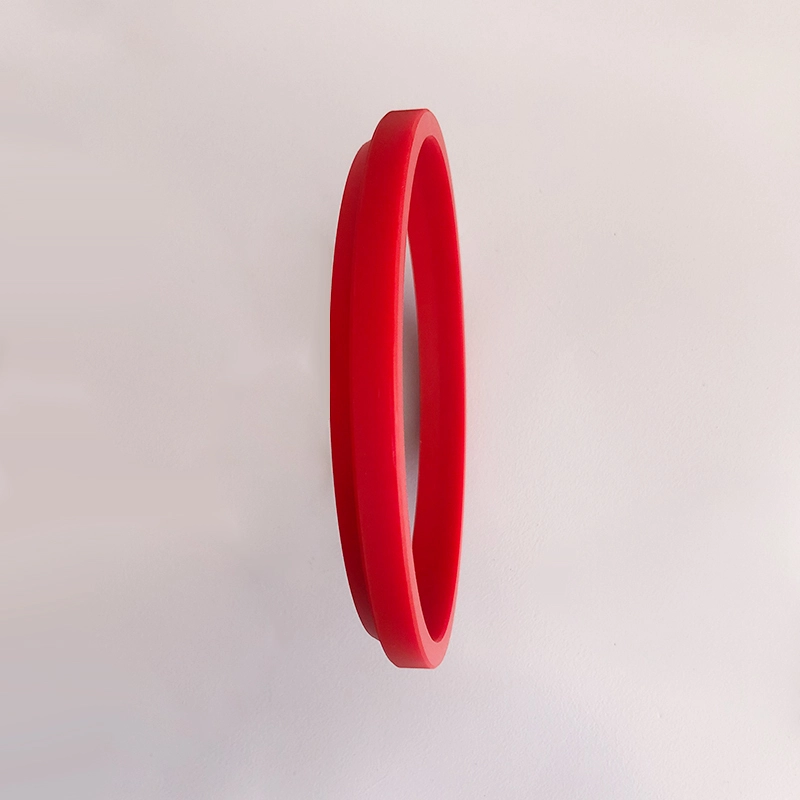

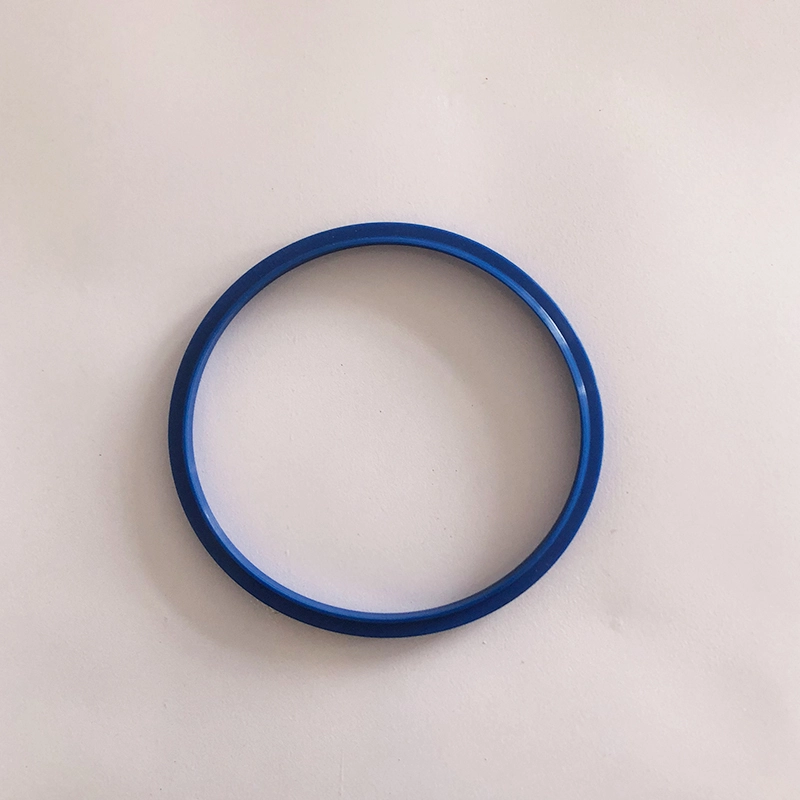

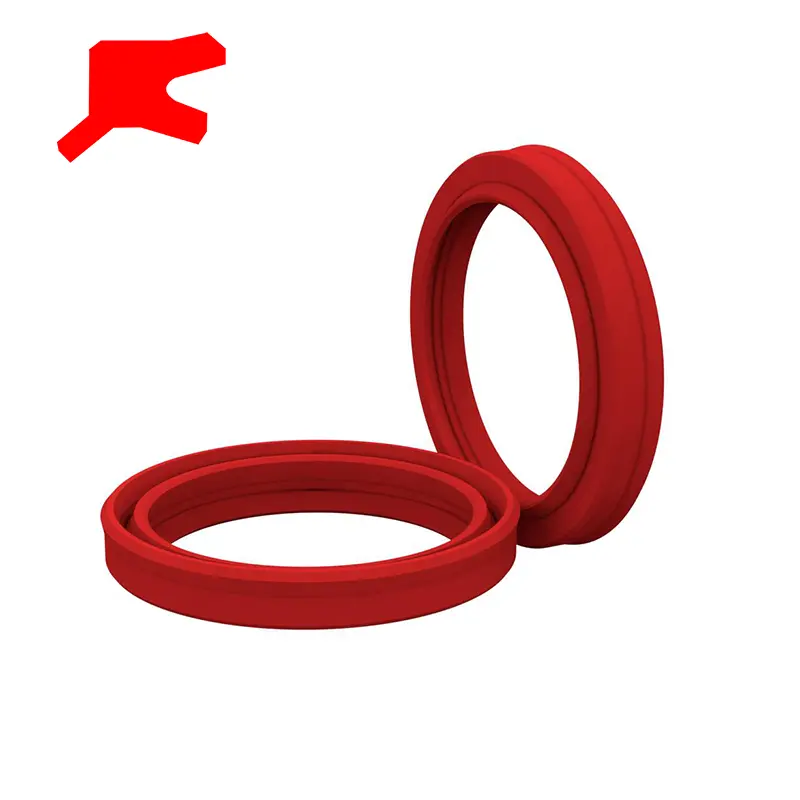

DHS Dust Ring är en dubbelfunktionsdammring, som har både god dammtät effekt och viss tätningsoljefilmfunktion. Materialen är högpresterande polyuretan, nitrilgummi och fluororubber.

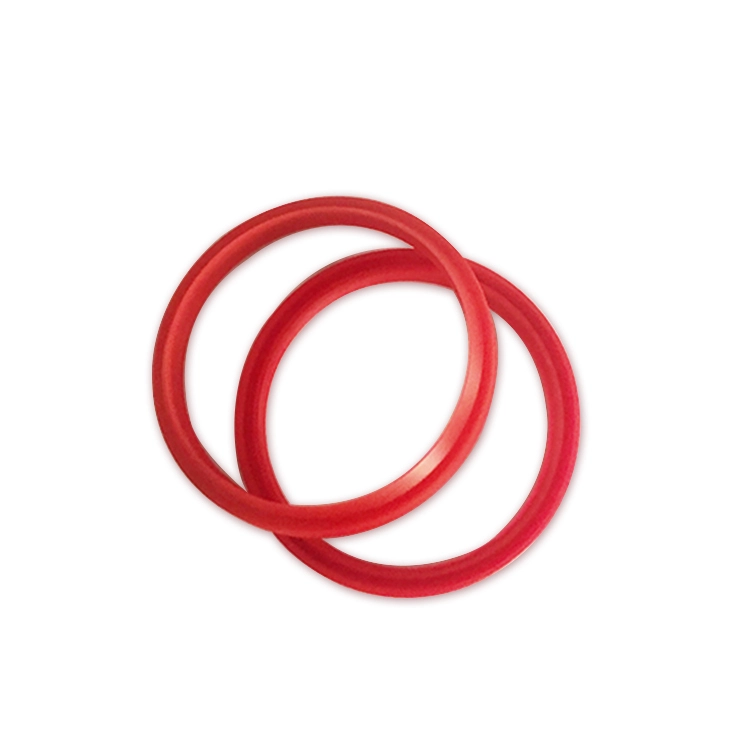

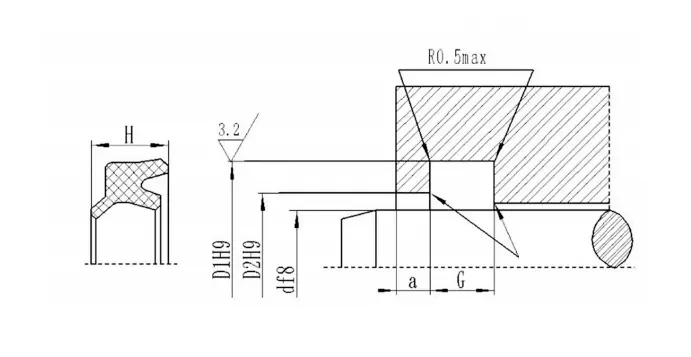

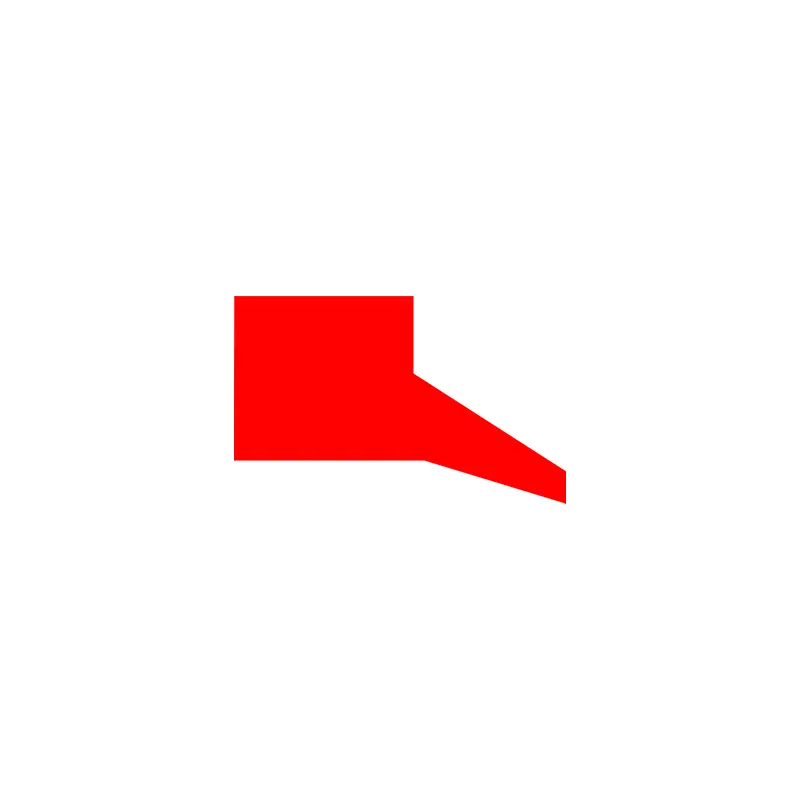

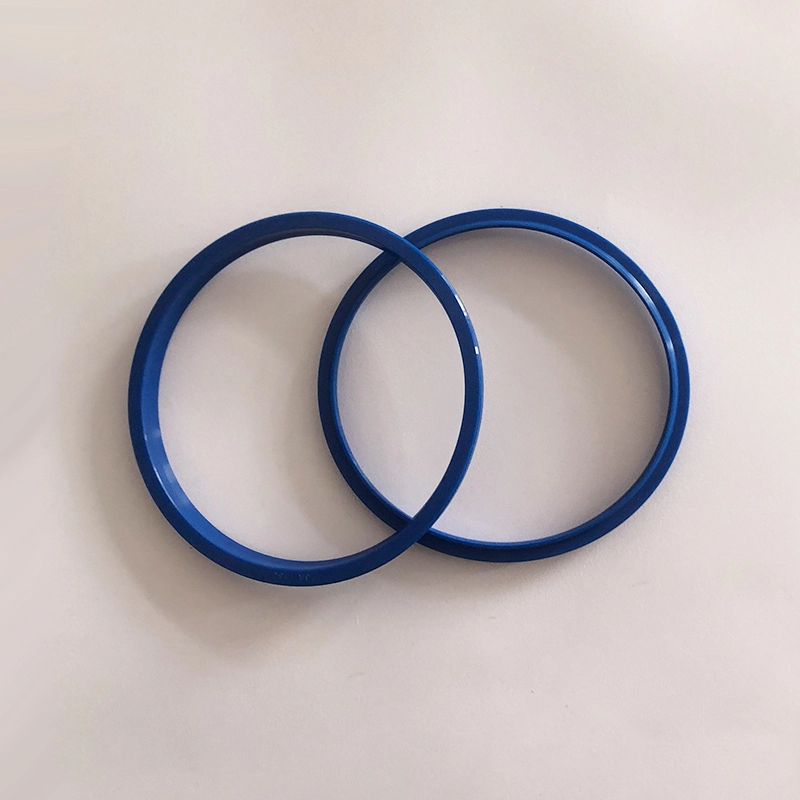

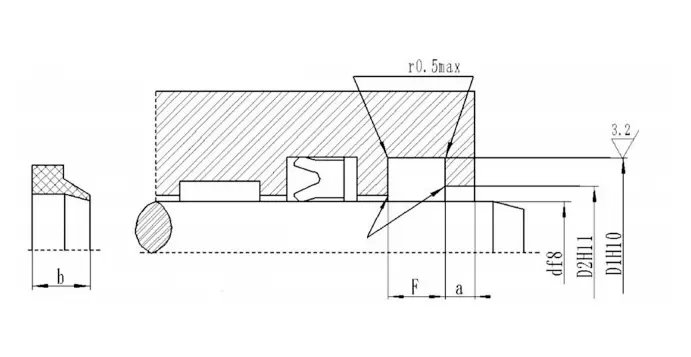

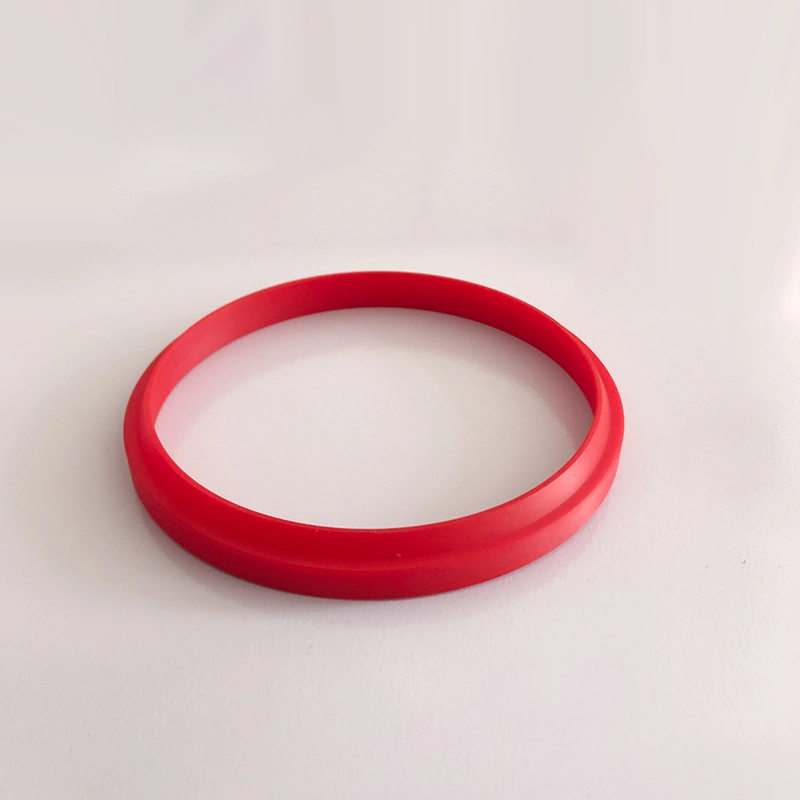

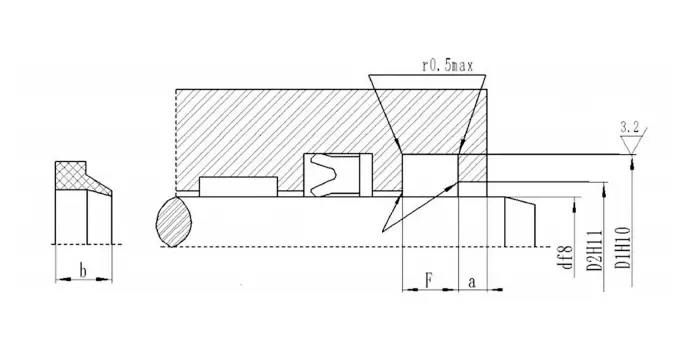

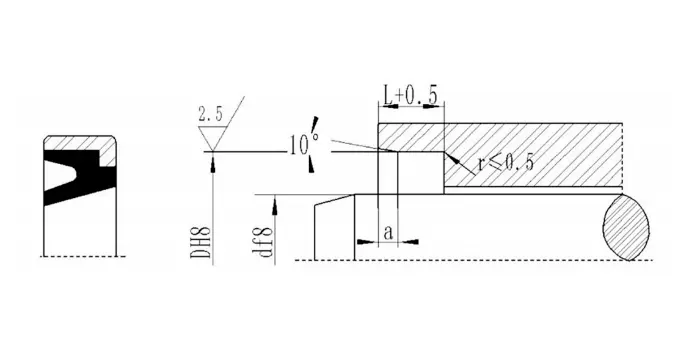

J-formade och JA-formade används för att återgå till hydraulisk cylinderkolvstänger eller ventilstammar för att skrapa damm. Materialen är polyuretan (TPU/CPU) och gummi. Spåren och produktdimensioner och toleranser överensstämmer med JB/T6657-93 och JB/T6656-93.

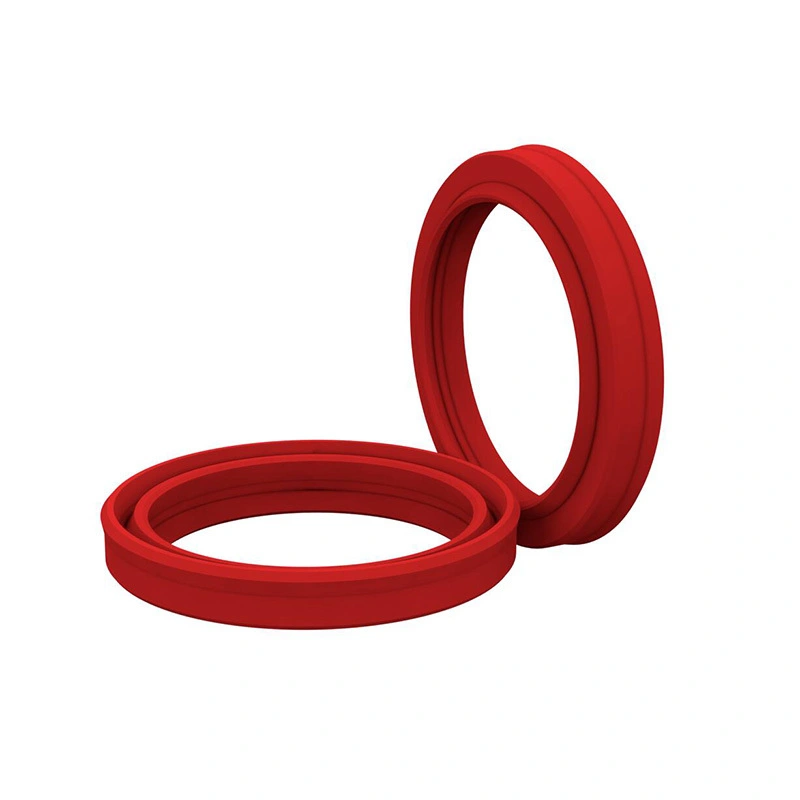

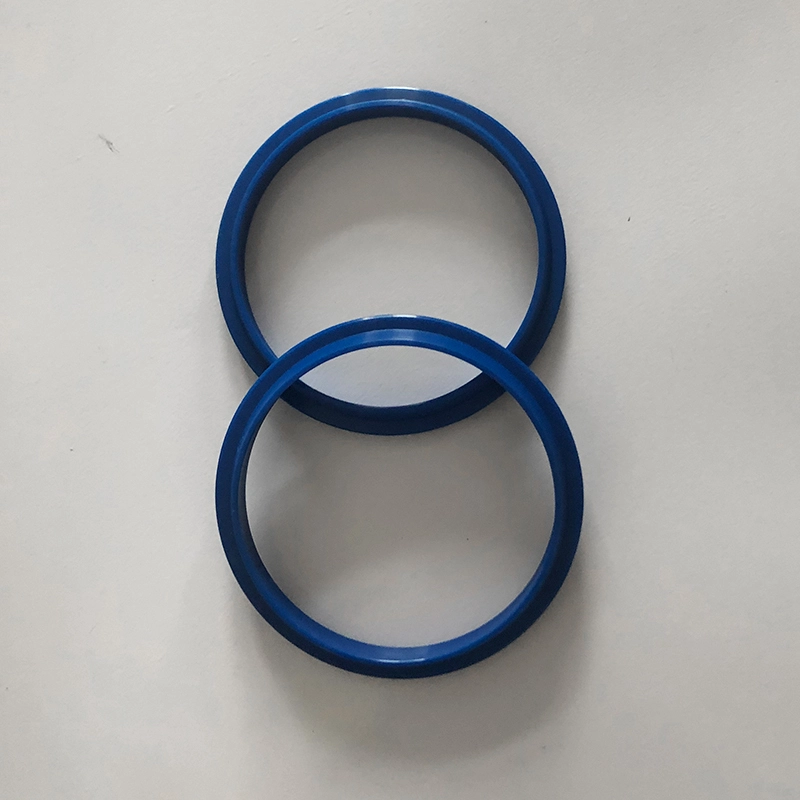

Dammring GSM används för att förhindra att yttre föroreningar blandas in i det hydrauliska systemet och tätningssystemet och kan returnera den hydrauliska oljan till smörjsystemet utan att läcka till utsidan, vilket har effekten av hjälptätning. Materialen är nitrilgummi, fluororubber och polyuretan.

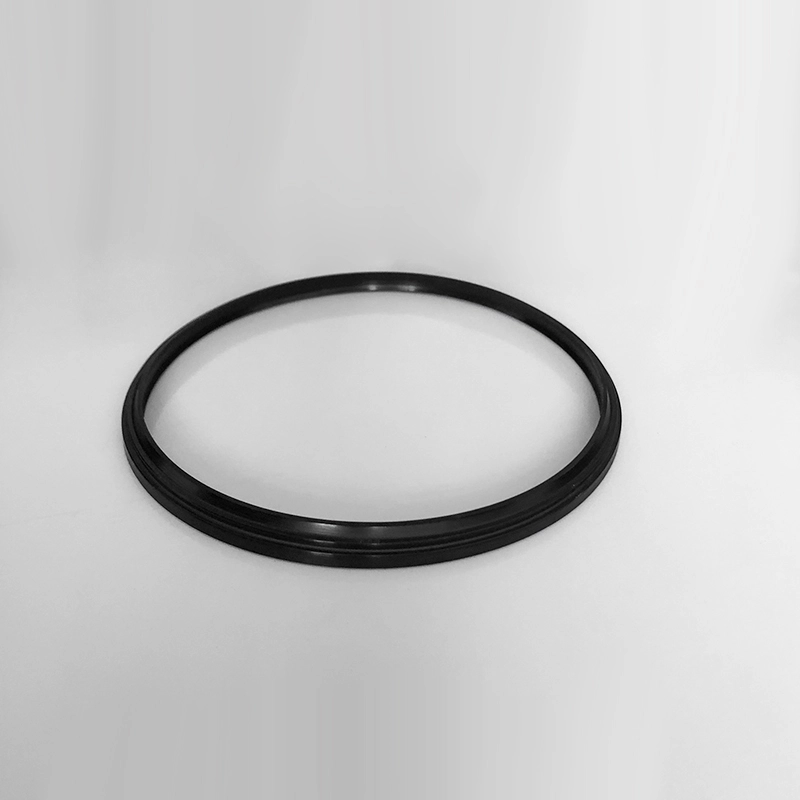

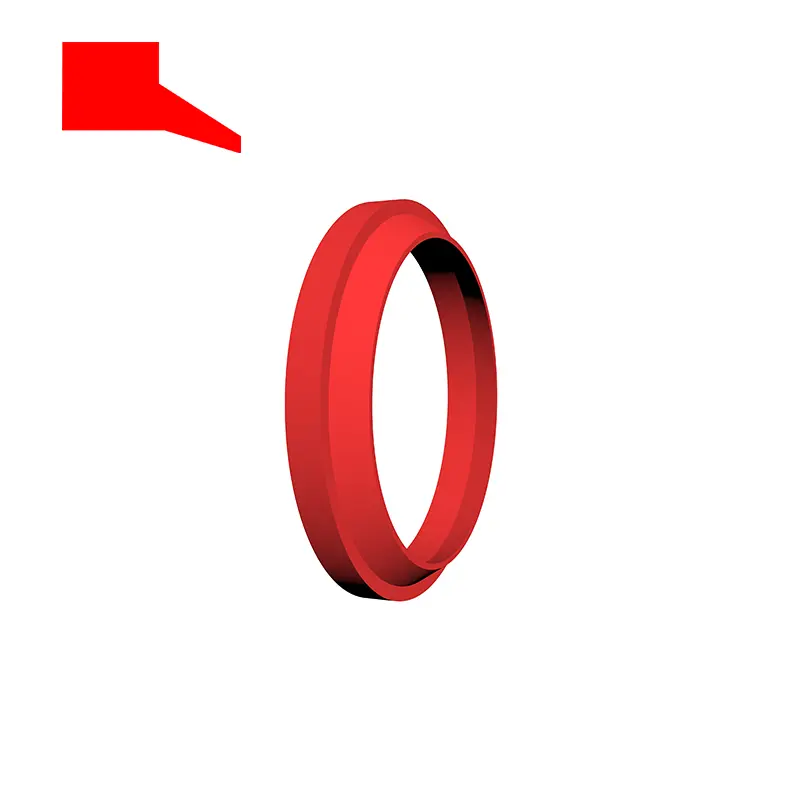

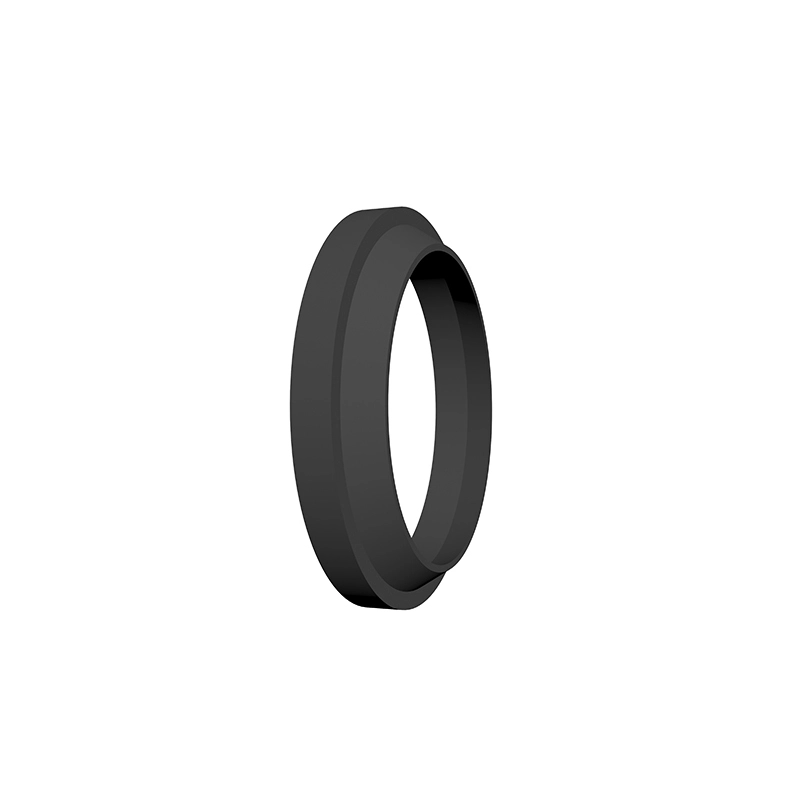

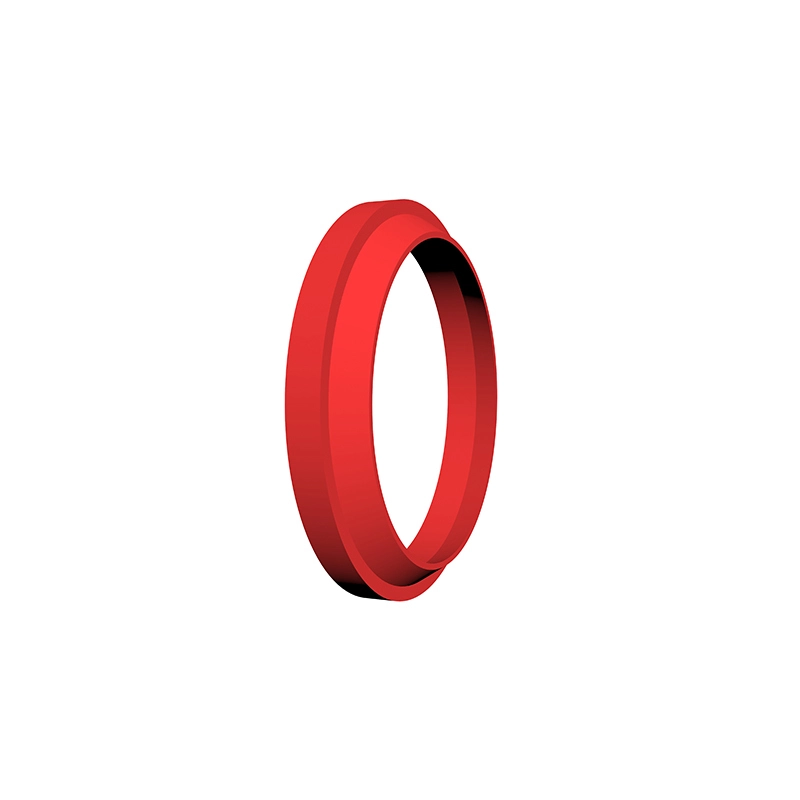

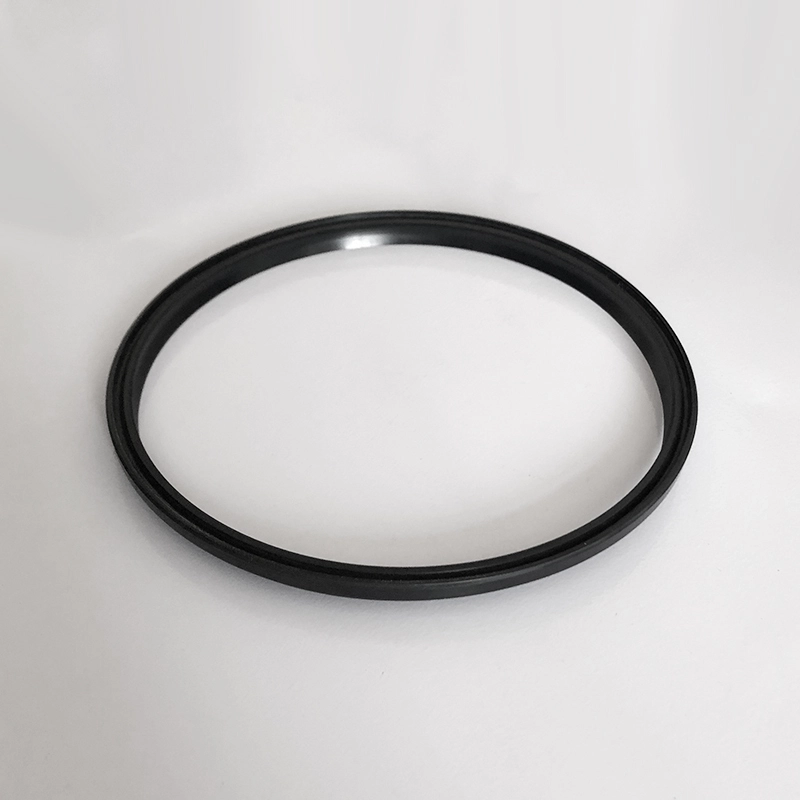

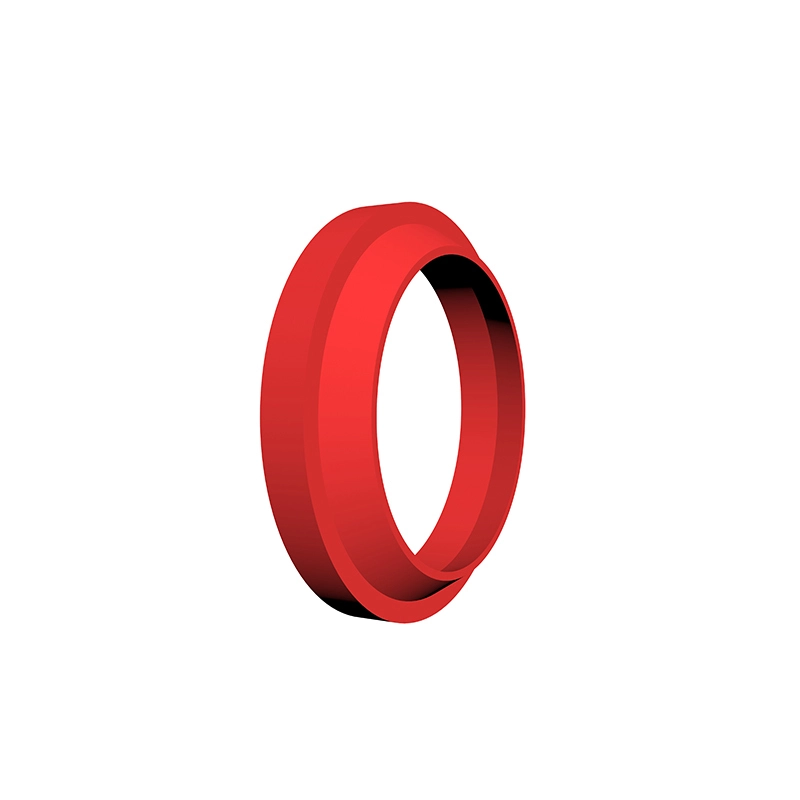

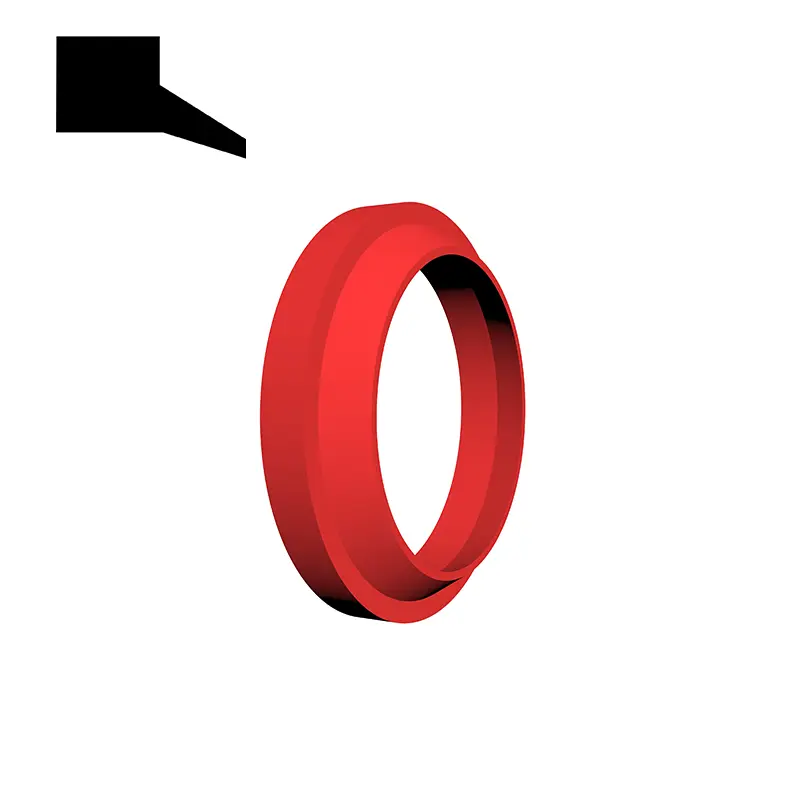

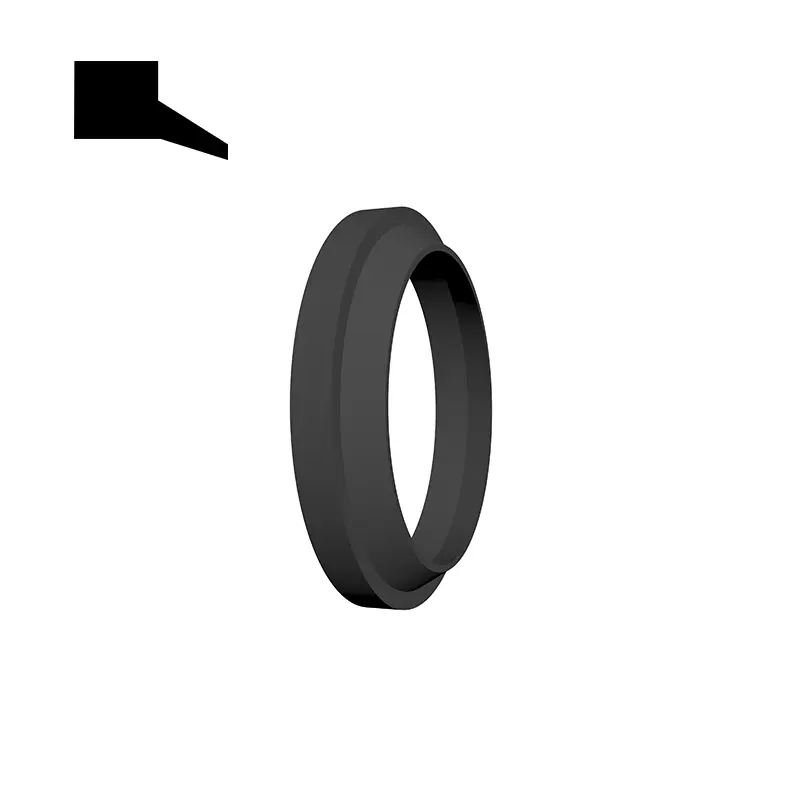

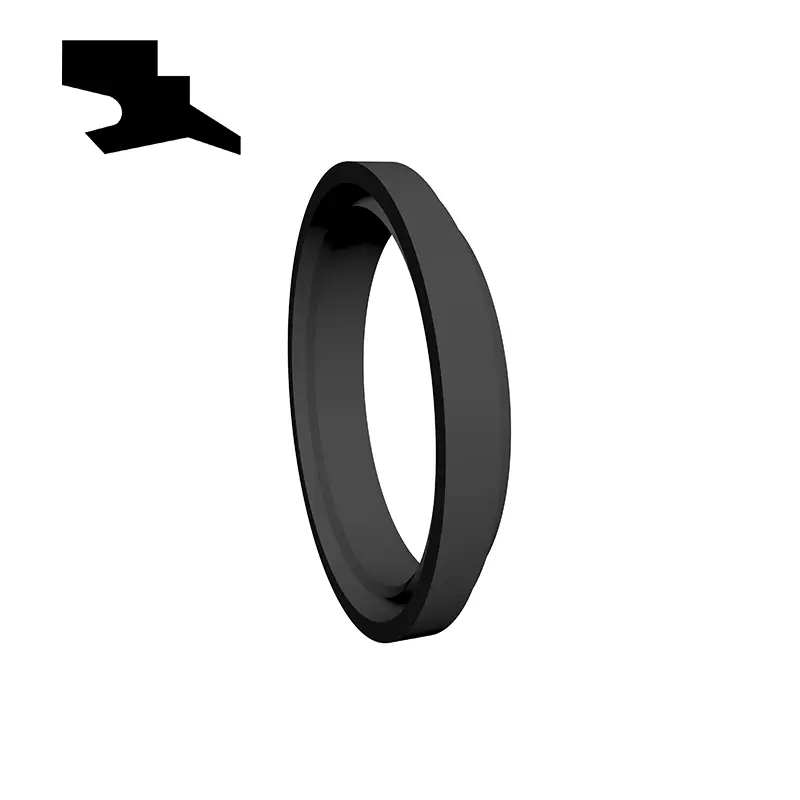

GP1- och GP6 -dammringar används för att förhindra att föroreningar blandas in i det hydrauliska systemet och tätningssystemet. Materialet är nitrilgummi -NBR och fluororubber FKM väljs vid hög temperatur. GP6 används huvudsakligen för dammtät tätning av kolvstänger med stor diameter.

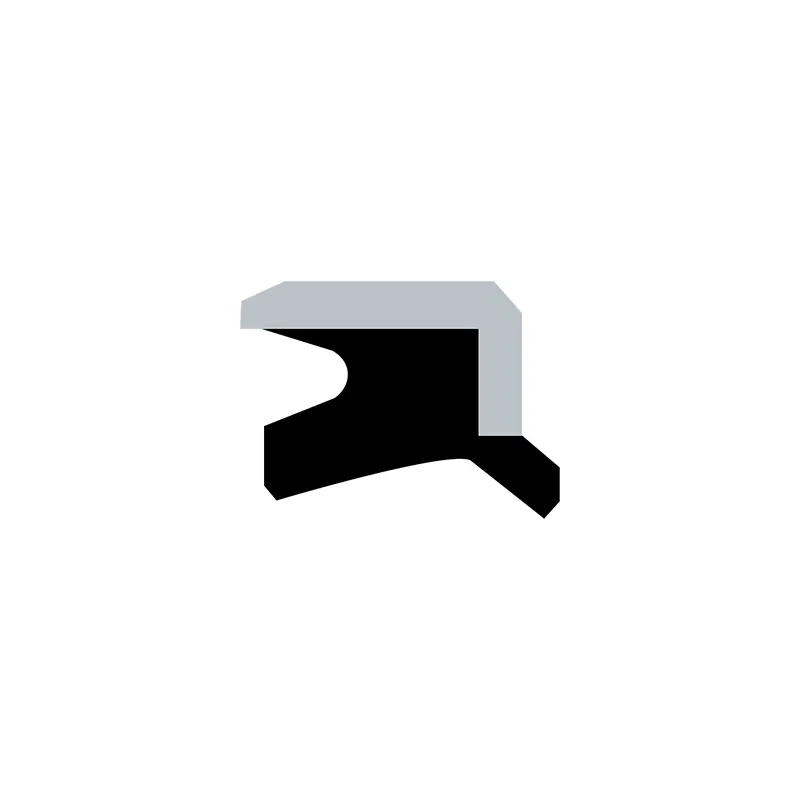

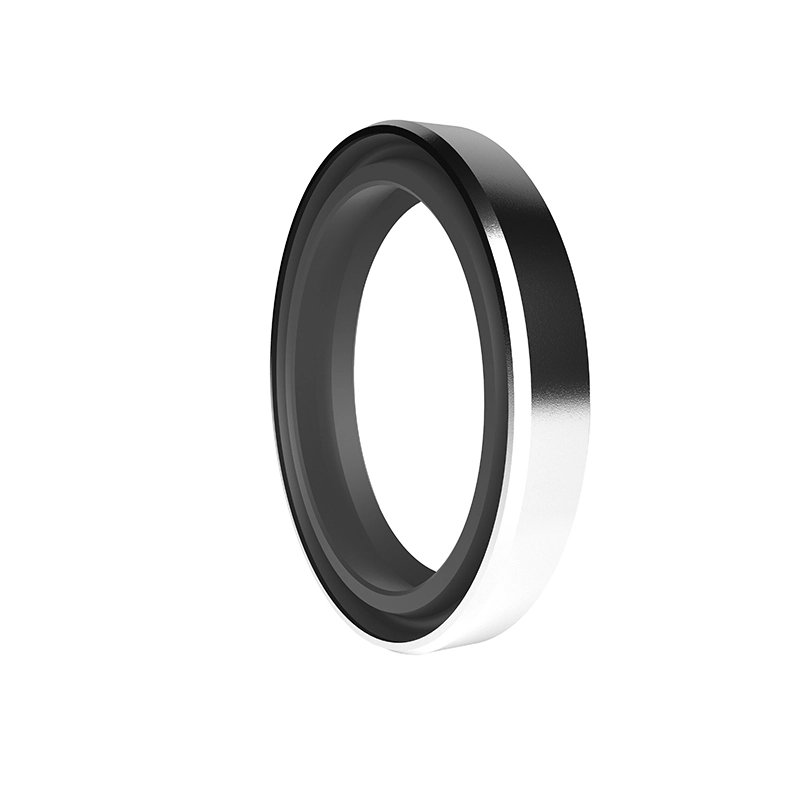

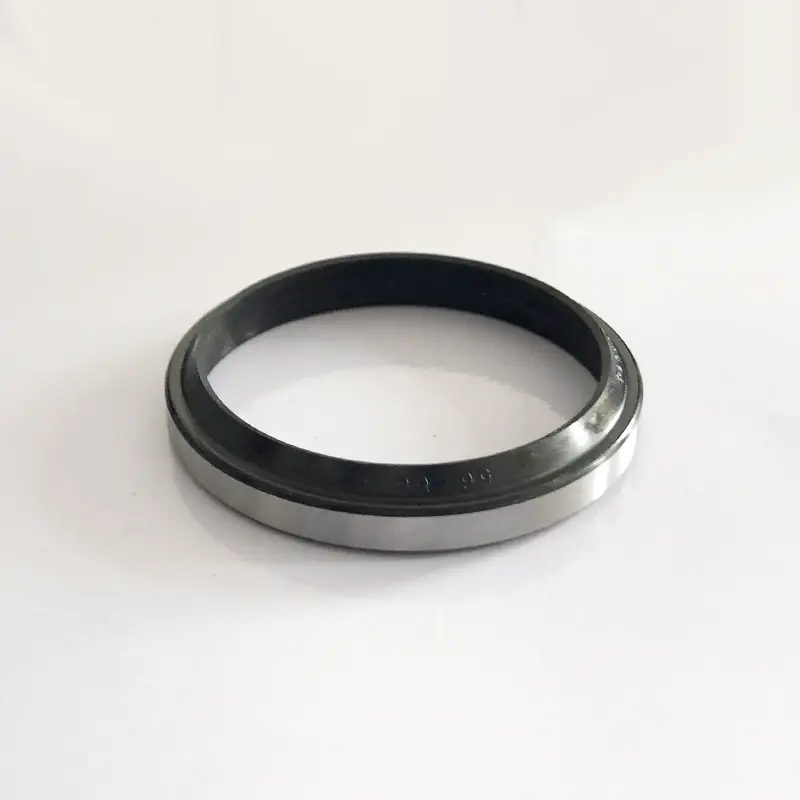

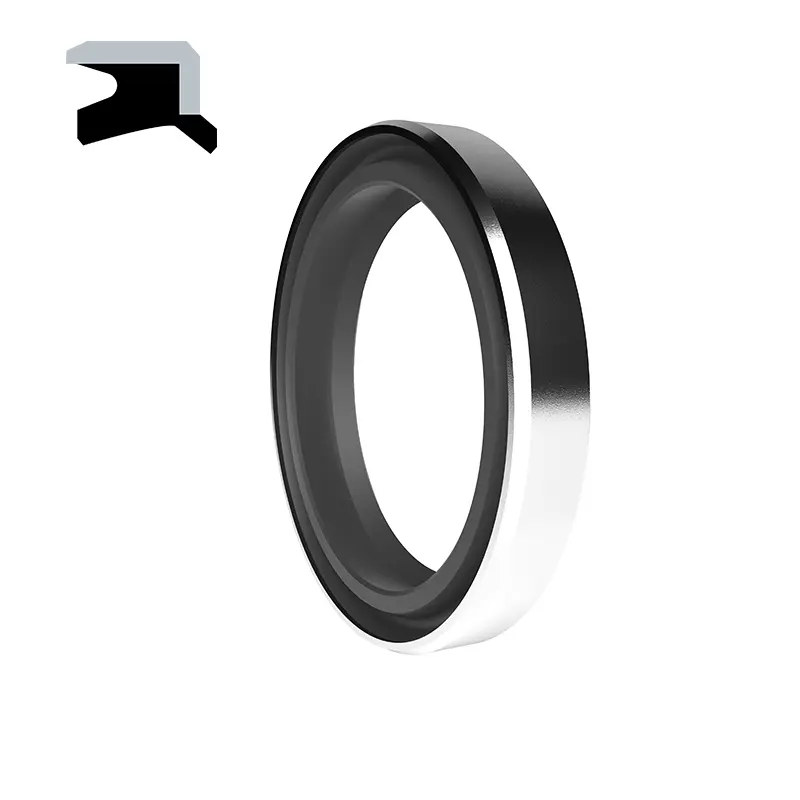

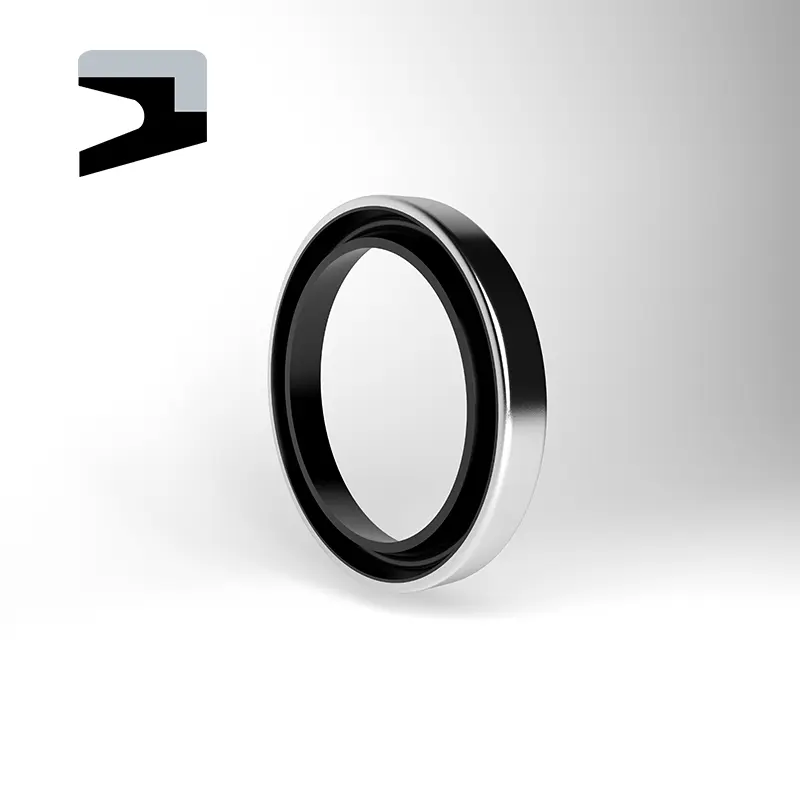

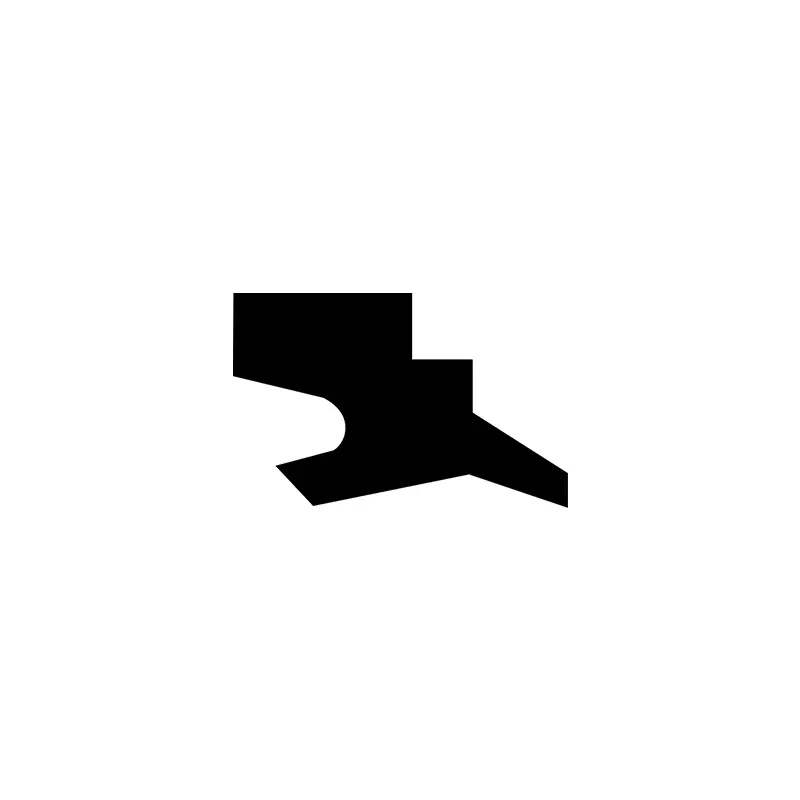

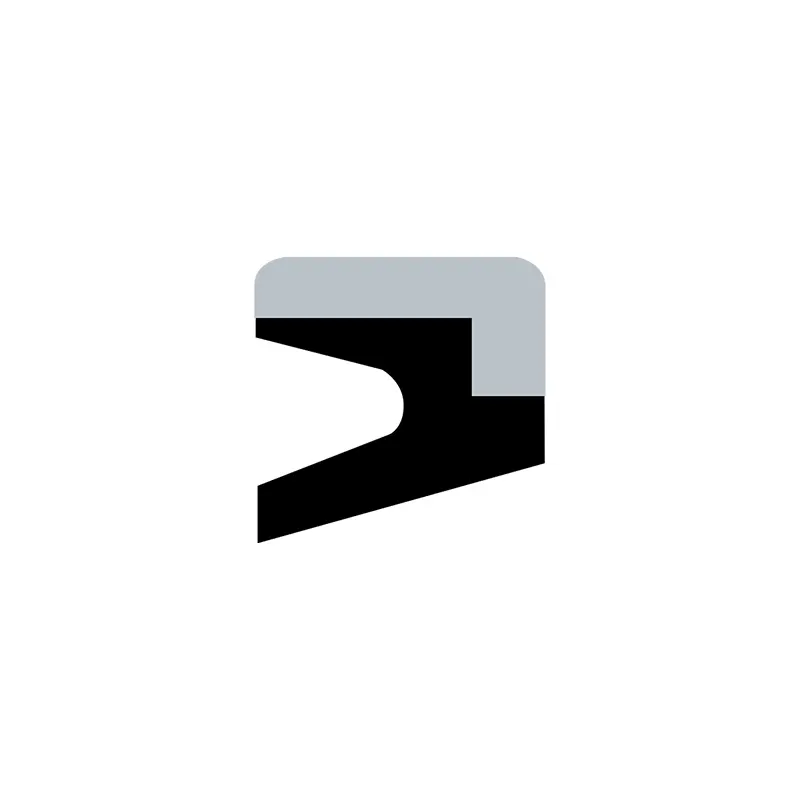

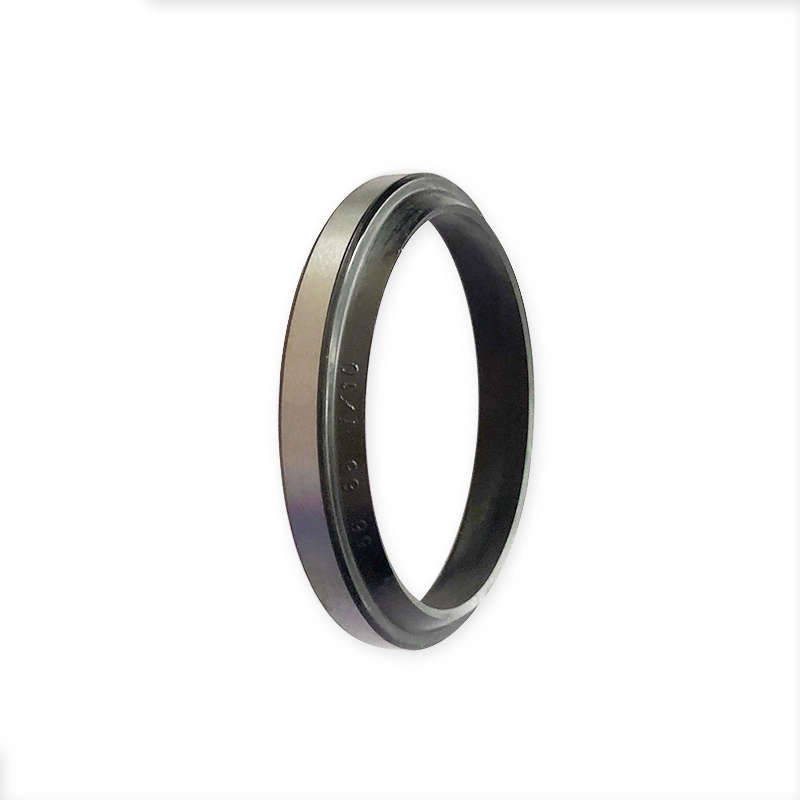

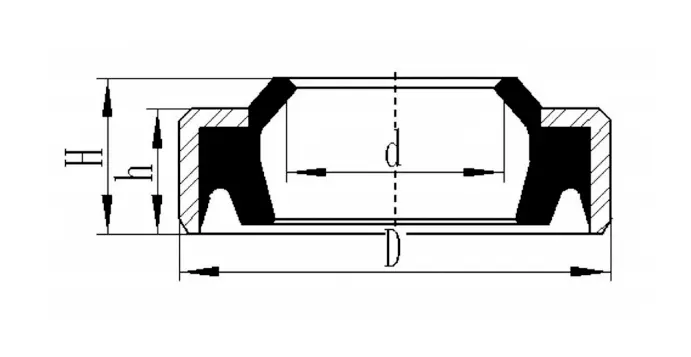

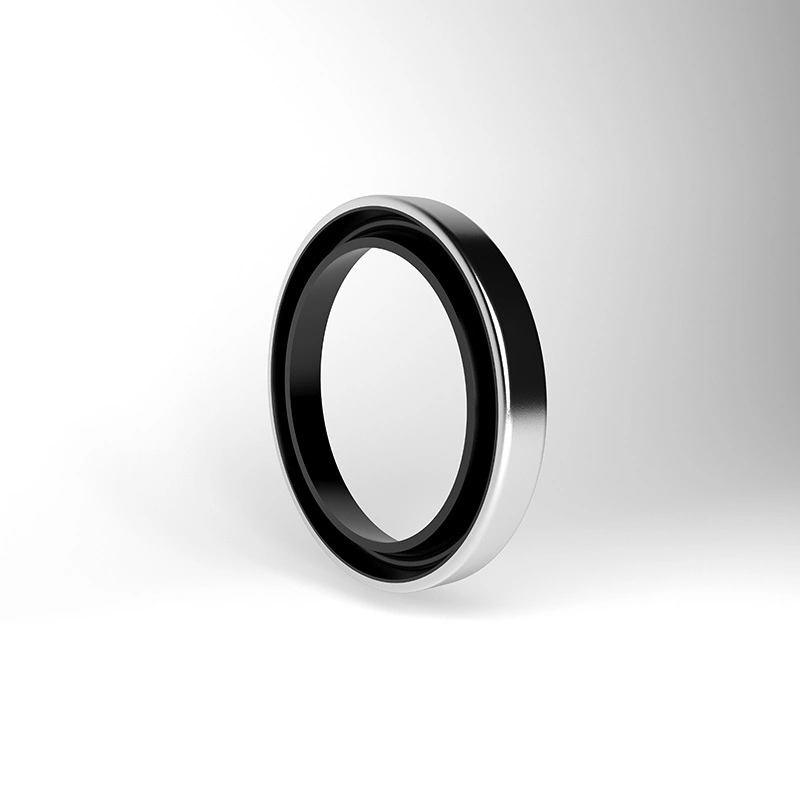

Dammring av AF används för att förhindra damm, smuts, sand och metallchips från att komma in i den hydrauliska cylindern. Minska risken för repor orsakade av yttre föroreningar inbäddade i glidande element. Utmärkt dammtät effekt kan uppnås genom den speciella designen av den dammtäta ringläppen. Ringen har egenskaperna hos stark slitstyrka, liten permanent deformation och resistens mot yttre mekanisk påverkan. Den dammtäta ringen kan installeras ordentligt i lämpligt läge för det axiella öppna spåret genom att använda störningen som passar mellan ytterdiametern på tätningsspåret och metallen. Passningen är spolning, så läppen är mycket skyddande mot skador orsakade av yttre skäl. Ur konstruktionsperspektiv är AF -dammtät ringen en lämplig cylinderhuvudtätningsanordning.
Produktfunktioner och applikationer:
Beställningsexempel:
Beställningsmodell RCF01-80-PTFE3-R01
RCF01-modell 80-axel diameter PTFE3-general modifierad PTFE R01-matchande gummimaterialkod
Nitrilgummi (NBR)-R01 Fluororubber (FKM) -R02
Beställningsmodell RCF02-80-PTFE3-R01
RCF02-modell 80-axel diameter PTFE3-universell modifierad PTFE R01-matchande gummimaterialkod
Nitrilgummi (NBR)-R01 Fluororubber (FKM) -R02
Beställningsmodell RCF03-80-PTFE3-R01
RCF03-modell 80-axel diameter PTFE3-universell modifierad PTFE R01-matchande gummimaterialkod
Nitrilgummi (NBR)-R01 Fluororubber (FKM) -R02
Beställningsmodell RCF04-80-PTFE3-R01
RCF04-modell 80-axel diameter PTFE3-universell modifierad PTFE R01-matchande gummimaterialkod
Nitrilgummi (NBR) -R01 fluororubber (FKM) -R02
Beställningsmodell RCF05-80-PTFE3-R01
RCF05-modell 80-axel diameter PTFE3-general modifierad PTFE RO1-matchande gummimaterialkod
Nitrilgummi (NBR) -R01 fluororubber (FKM) -R02
Beställningsmodell: DHS-130*143*8/9.5-R01 D*D1*G/H

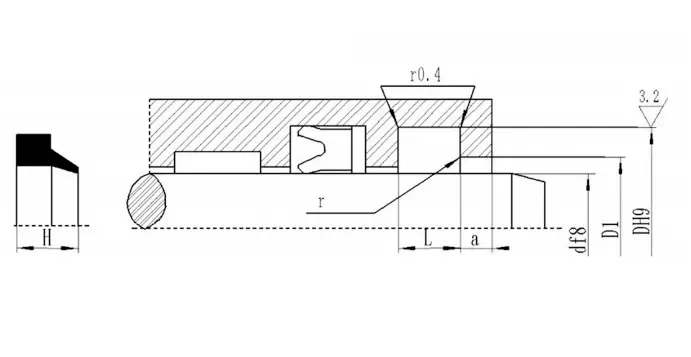

Dammtätning
JA -dammtätning
Gsm
Dammtätningen GSM är markerad med ordernumret, exempel: GSM4048 40-axeldiameter D 48-spårbottendiameter D
Gp1
Markeringsexempel: GP1-70*82*4/8 MODEL-D*D*L/H
Gp6
Markeringsmetod: GP6-70*80.6*5.3/7 Model-D*D*L/H
AV
Dkb
Specifikationer

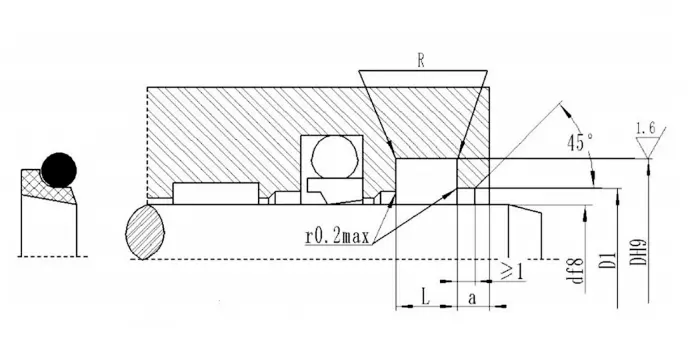

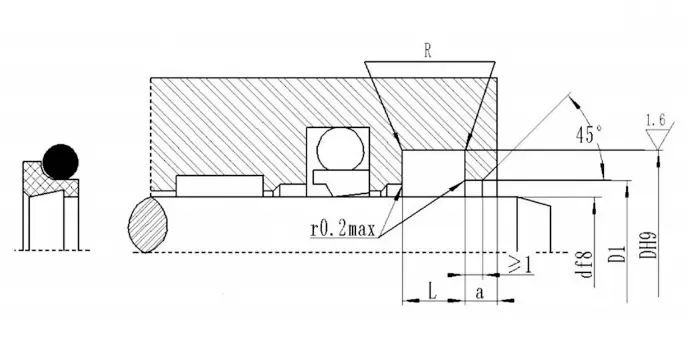

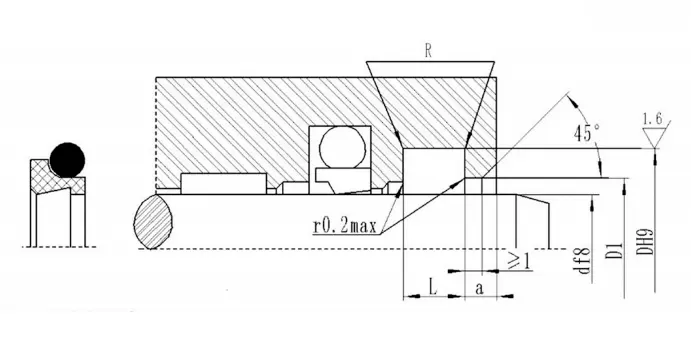

Rcf01Axeldiameterområde d f8 |
Spårdiameter D H9 |
Spårbredd L+0.2 |
Öppen håldiameter D1H11 | Öppen hålbredd a≥ |
Rundade hörn R < |
O-ringtråddiameter dO |
19 ~ 39 | d+7.6 | 4.2 | D+1,5 | 3 | 0.8 | 2.65 |
40 ~ 69 | D+8.8 | 6.3 | D+1,5 | 3 | 0.8 | 2.65 |
70 ~ 139 | D+12.2 | 8.1 | D+2.0 | 4 | 0.8 | 3.55 |
140 ~ 399 | D+16,0 | 9.5 | D+2,5 | 5 | 1.5 | 5.30 |
400 ~ 649 | D+24,0 | 14.0 | D+2,5 | 8 | 1.5 | 7.00 |
650 ~ 1500 | D+27.3 | 16.0 | D+2,5 | 10 | 2.0 | 8.60 |
Axeldiameterområde d f8 |
Spårdiameter D H9 |
Spårbredd L+0.2 |
Öppen håldiameter D1H11 | Öppen hålbredd a≥ |
Rundade hörn R < |
O-ringtråddiameter dO |
4 ~ 11 | d+4.8 | 3.7 | D+1,5 | 2 | 0.4 | 1.80 |
12 ~ 64 | d+6,8 | 5.0 | D+1,5 | 2 | 0.7 | 2.65 |
65 ~ 250 | D+8.8 | 6.0 | D+1,5 | 3 | 1.0 | 3.55 |
251 ~ 420 | D+12.2 | 8.4 | D+2.0 | 4 | 1.5 | 5.30 |
421 ~ 650 | D+16,0 | 11.0 | D+2.0 | 4 | 1.5 | 7.00 |
651 ~ 1500 | D+20,0 | 14.0 | D+2,5 | 5 | 2.0 | 8.60 |

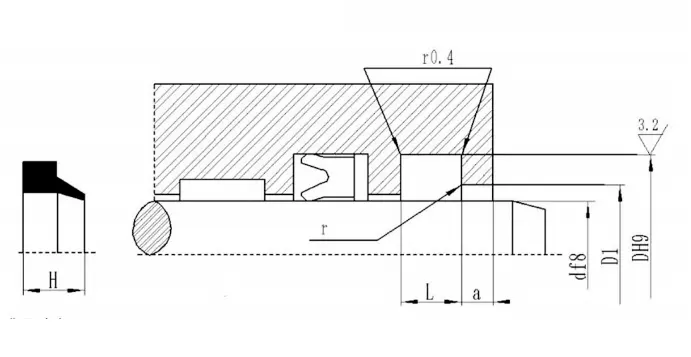

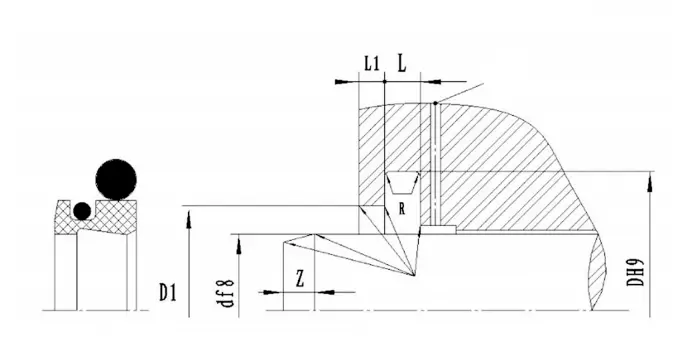

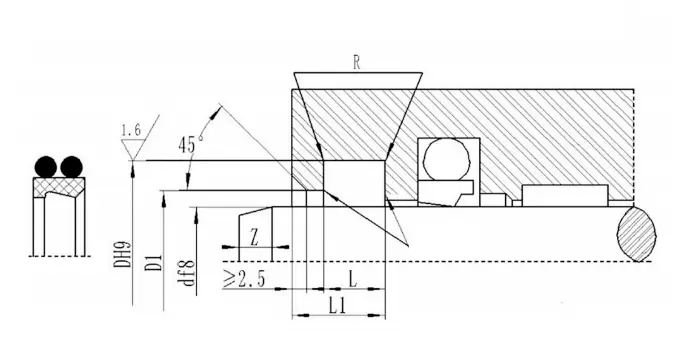

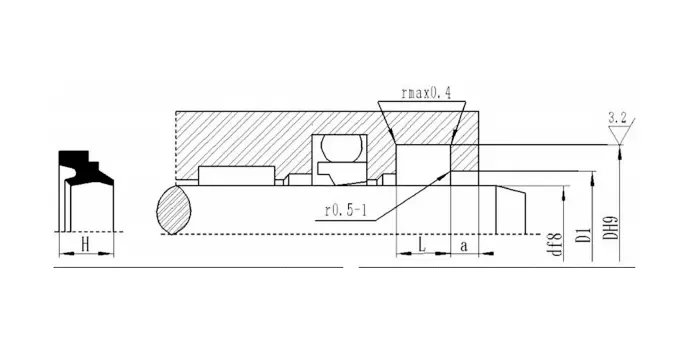

Axeldiameterområde d f8 |
Spårdiameter Dh9 |
Stegdiameter D1 H11 |
Spårbredd L+0.2 |
Övergripande bredd L1 |
Rundade hörn Rmax |
Avfasningslängd Zmin |
20 ~ 39.9 | d+7.6 | d+1 | 4.2 | 8.2 | 0.4 | 3 |
40 ~ 69.9 | D+8.8 | D+1,5 | 6.3 | 10.3 | 1.2 | 4 |
70 ~ 139.9 | D+12.2 | D+2.0 | 8.1 | 12.1 | 2 | 6 |
140 ~ 399.9 | D+16,0 | D+2.0 | 11.5 | 15.5 | 2 | 8 |
400 ~ 649.9 | D+24,0 | D+2,5 | 15.5 | 19.5 | 2 | 10 |
650 ~ 1000 | D+27.3 | D+2,5 | 18.0 | 23.0 | 2 | 12 |
Axeldiameterområde d f8 |
Spårdiameter Dh9 |
Stegdiameter D1 H11 |
Spårbredd L+0.2 |
Sidbredd L1 |
Rundade hörn Rmax |
Avfasningslängd Zmin |
100 ~ 229 | D+22.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 6 |
230 ~ 299 | D+24.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 8 |
300 ~ 629 | D+33,0 | D+15.1 | 8.1 | 6.3 | 1.2 | 10 |
630 ~ 1000 | D+36,5 | D+15.1 | 9.5 | 6.3 | 2 | 12 |
Produktnummer | d | D1 | H | G+0.3 | D2 | a |
Dhs 12 | 12 | 20 | 6 | 5 | 16.3 | 2 |
Dhs 14 | 14 | 22 | 6 | 5 | 18.3 | 2 |
DHS 16 | 16 | 24 | 6 | 5 | 20.3 | 2 |
DHS 18 | 18 | 26 | 6 | 5 | 22.3 | 2 |
DHS 20 | 20 | 28 | 6 | 5 | 24.3 | 2 |
DHS 22 | 22 | 30 | 6 | 5 | 26.3 | 2 |
DHS 25 | 25 | 33 | 6 | 5 | 29.3 | 2 |
Dhs 28 | 28 | 36 | 6 | 5 | 32.3 | 2 |
DHS 30 | 30 | 38 | 6.5 | 6 | 34 | 2 |
DHS 32 | 32 | 40 | 6.5 | 6 | 36 | 2 |
DHS 35 | 35 | 43 | 6.5 | 6 | 39 | 2 |
DHS 38 | 38 | 46 | 6.5 | 6 | 42 | 2 |
DHS 40 | 40 | 48 | 6.5 | 6 | 44 | 2 |
DHS 45 | 45 | 53 | 6.5 | 6 | 49 | 2 |
DHS 48 | 48 | 56 | 6.5 | 6 | 52 | 2 |
DHS 50 | 50 | 58 | 6.5 | 6 | 54 | 2 |
DHS 55 | 55 | 63 | 6.5 | 6 | 59 | 2 |
DHS 56 | 56 | 64 | 6.5 | 6 | 60 | 2 |
