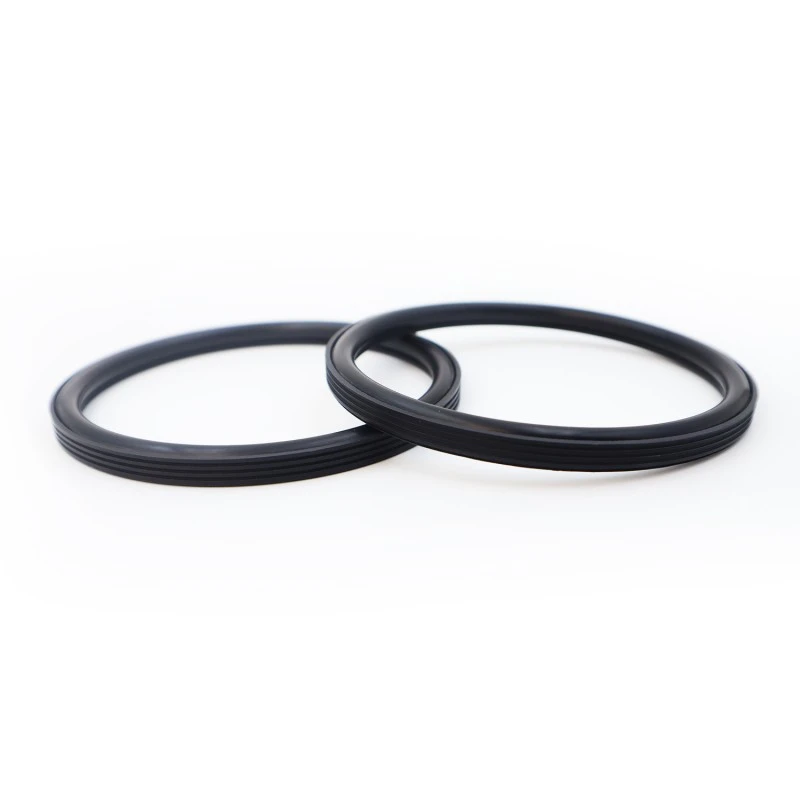

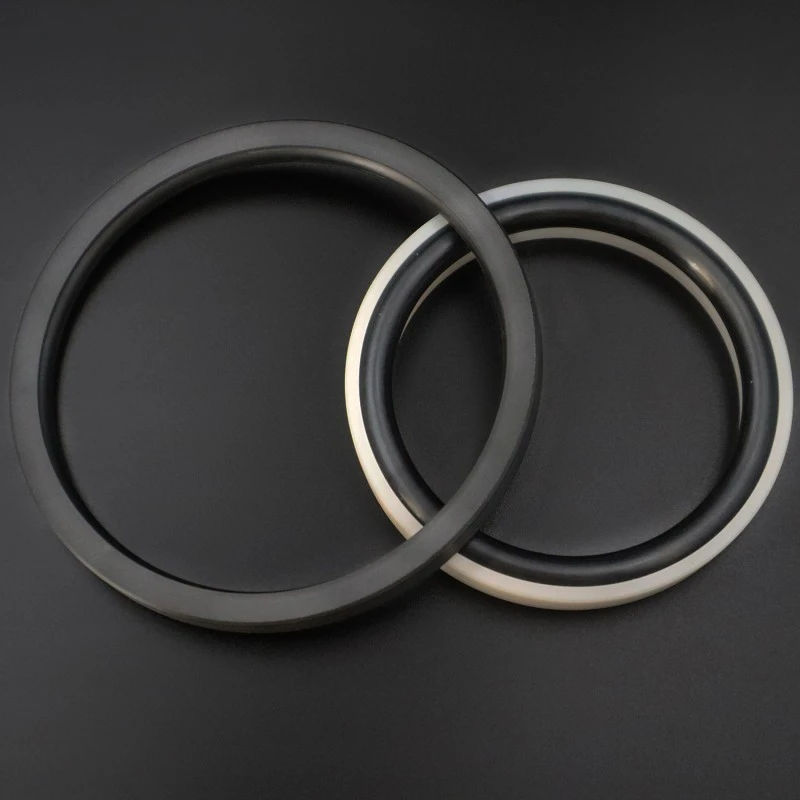

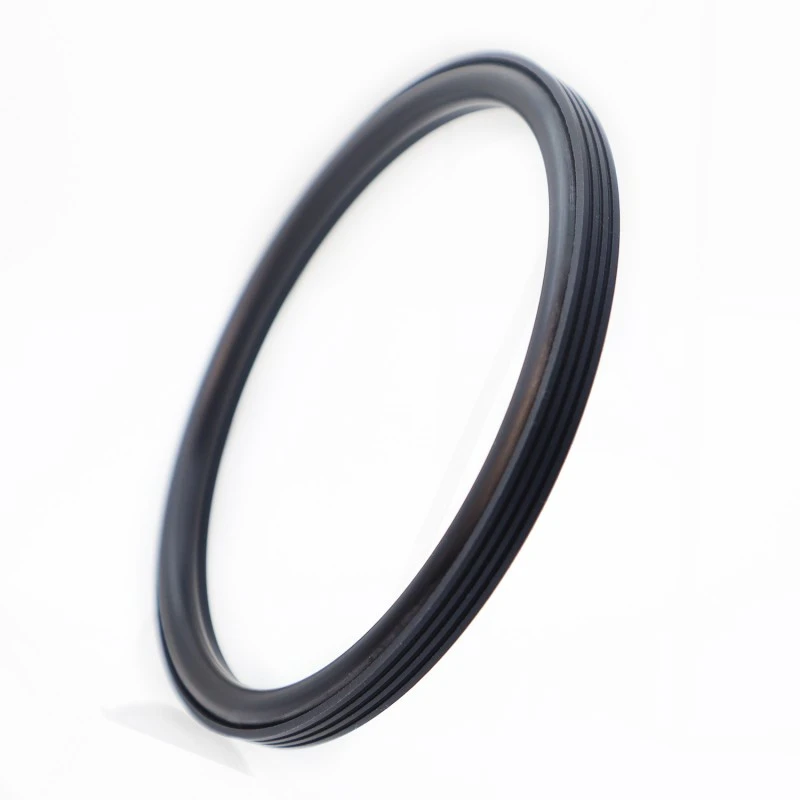

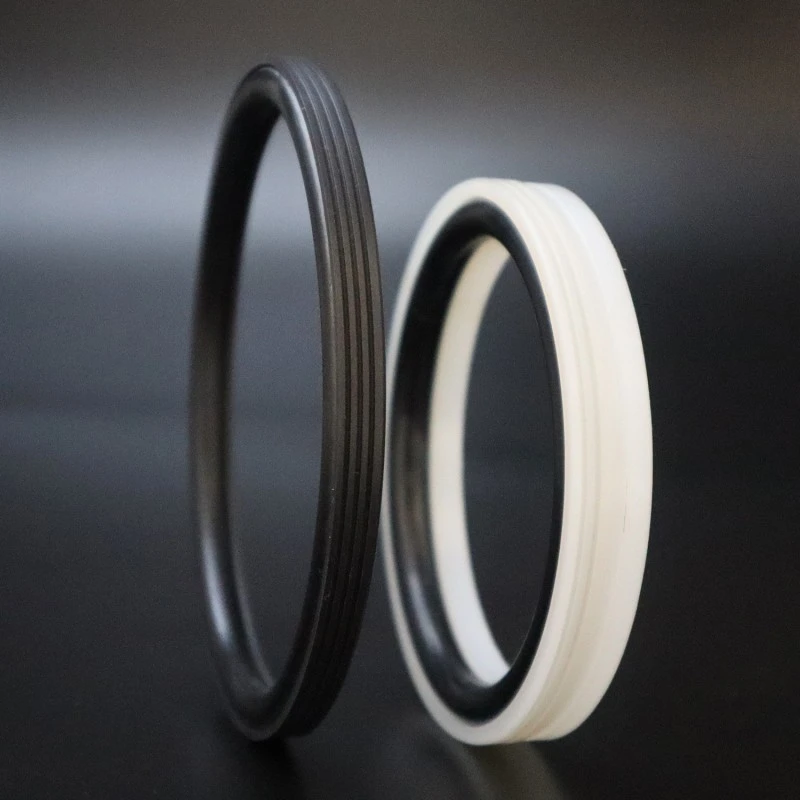

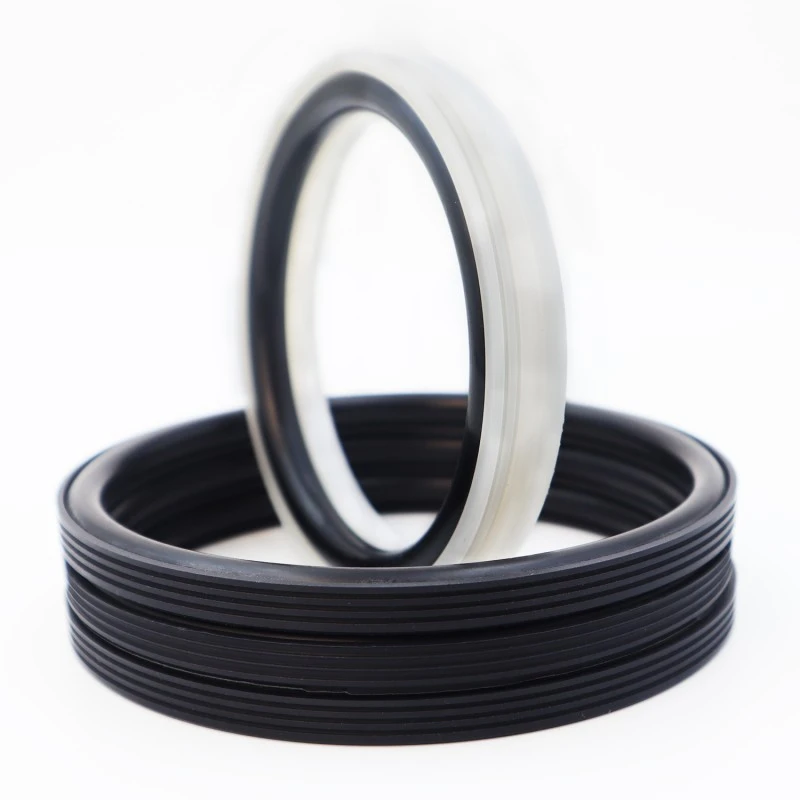

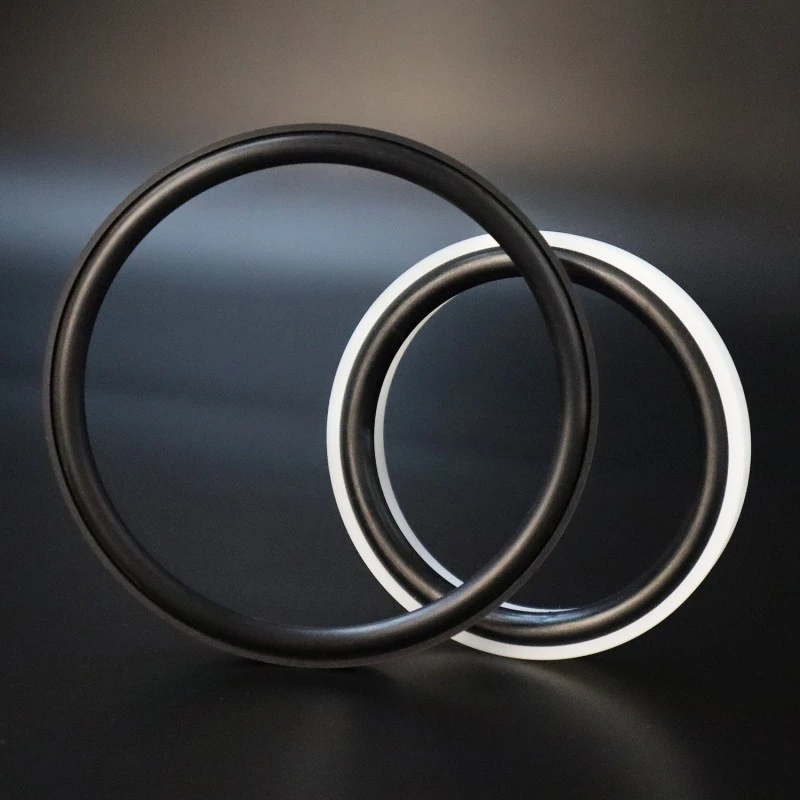

Bore Seal, designad och tillverkad av Ruichen Sealing Factory, är lämplig för enkelriktad tätning i hydrauliska fram- och återgående applikationer och roterande rörelser. Den har lång livslängd, låg friktion, utmärkt tätningsprestanda, kompakt struktur och enkel installation, användning och underhåll. Tätningens speciella tätningsläpp och optimerade tjockleksdesign säkerställer utmärkt tätningsprestanda även i hårda medier som cementbruk.
|
Tryck/MPa |
Temperatur/°C |
Hastighet / m/s |
Medium |
|
|
fram- och återgående rörelse |
Roterande rörelse |
|||
|
≤100 |
-35 till +100°C (med NBR O-ring) |
≤6 |
≤2 |
Vatten, lera, råolja, hydraulolja, emulsion |
|
-20 till +200°C (med FKM O-ring) |
||||
Materialval
1. De medföljande O-ringsmaterialen kan väljas från: R01 Nitrilgummi (NBR), R02 Fluorgummi (FKM), etc.
2. Tätningsringmaterial: Standardmaterial är PTFE4, andra tillgängliga material inkluderar PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Beställningsexempel
Beställningsmodell: RC2062-80*68.3*7.6-PTFE4-R01
Modell - Borrdiameter * Spårdiameter * Spårbredd - Materialkod

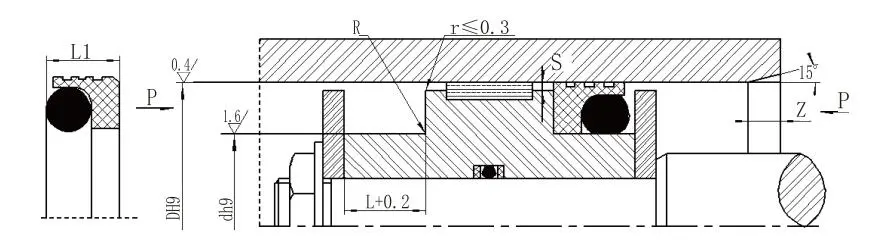

Specifikationer och parametrar (Alla storlekar inom det angivna intervallet är tillgängliga.)
|
Bländarintervall Standardtyp DH9 RC2062 |
Bländarintervall Tung lastning DH9 RC2062-Z |
Spårdiameter d h9 |
Spårbredd L+0,2 |
Tätningsbredd L1 |
Rundade hörn Rmax |
Radiellt spel Smax |
Avfasning Zmin |
O-ringens tråddiameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12,9 |
D-6,3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Obs: 1. För cylinderhål ≤ 30 mm rekommenderas en öppen spårkonstruktion.
2. För tryck över 30 MPa rekommenderas en H8/f8-passning för extruderingsgapet.
Omfattande testmöjligheter: Vårt centrala laboratorium är utrustat med ett komplett utbud av testutrustning, som kan simulera produktens prestanda under faktiska arbetsförhållanden. Testobjekt inkluderar, men är inte begränsade till:
Dimensionell inspektion: Använda högprecisionsinstrument för 2D-bildmätning och koordinera mätmaskiner för att säkerställa att produktdimensionerna helt uppfyller ritningstoleranskraven.
Prestandatester: Inklusive åldringstester vid hög temperatur, lågtemperaturtester, olje-/medelmotståndstester, slitstyrkestester, sprängtryckstester, etc.
Livscykeltestning: Förutsäga produktens livslängd och tillförlitlighet genom hållbarhetsbänktester som simulerar faktiska arbetsförhållanden.
