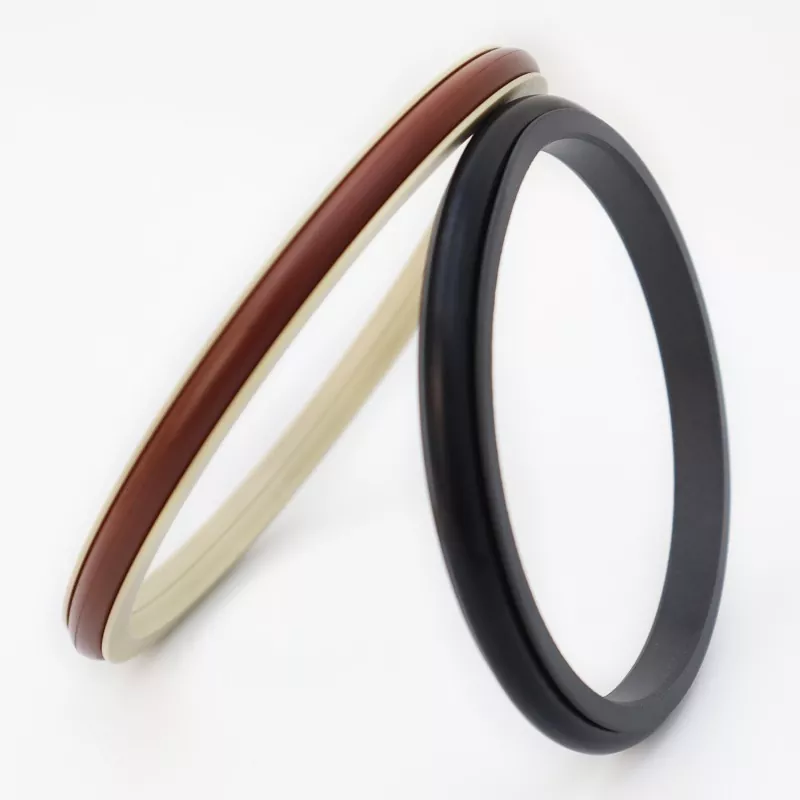

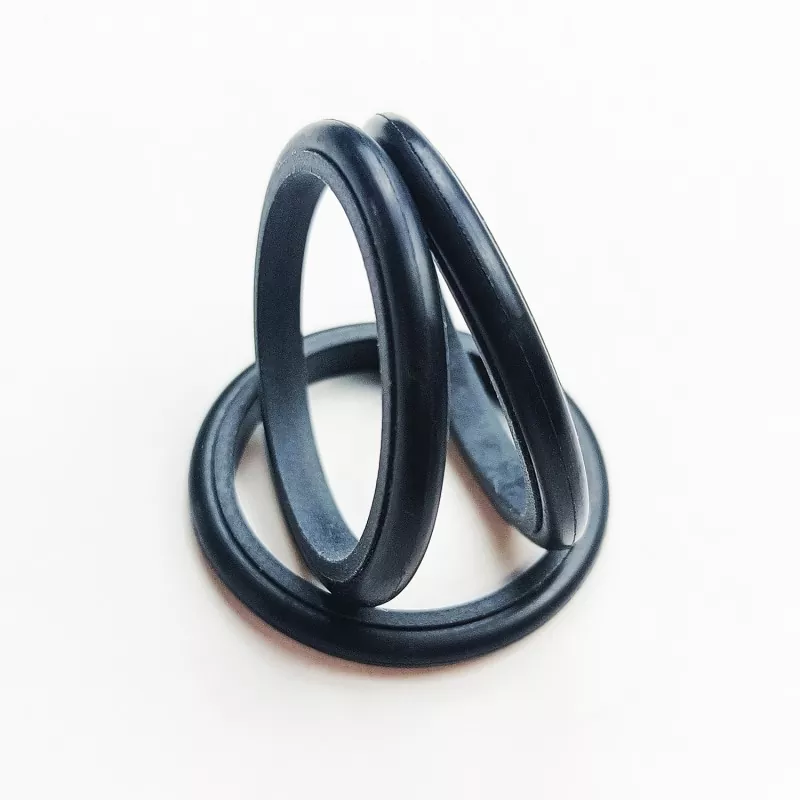

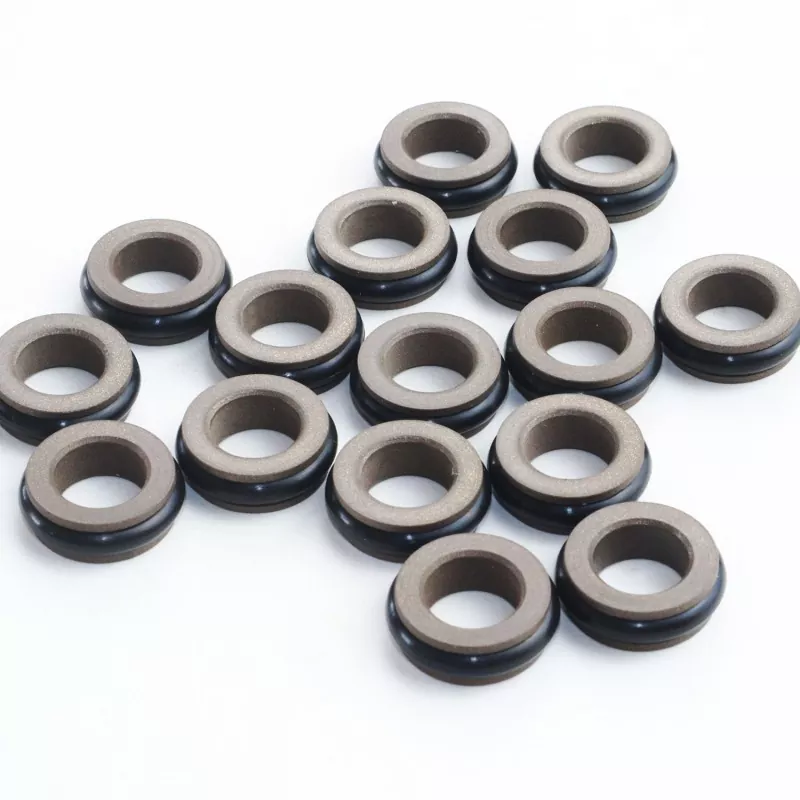

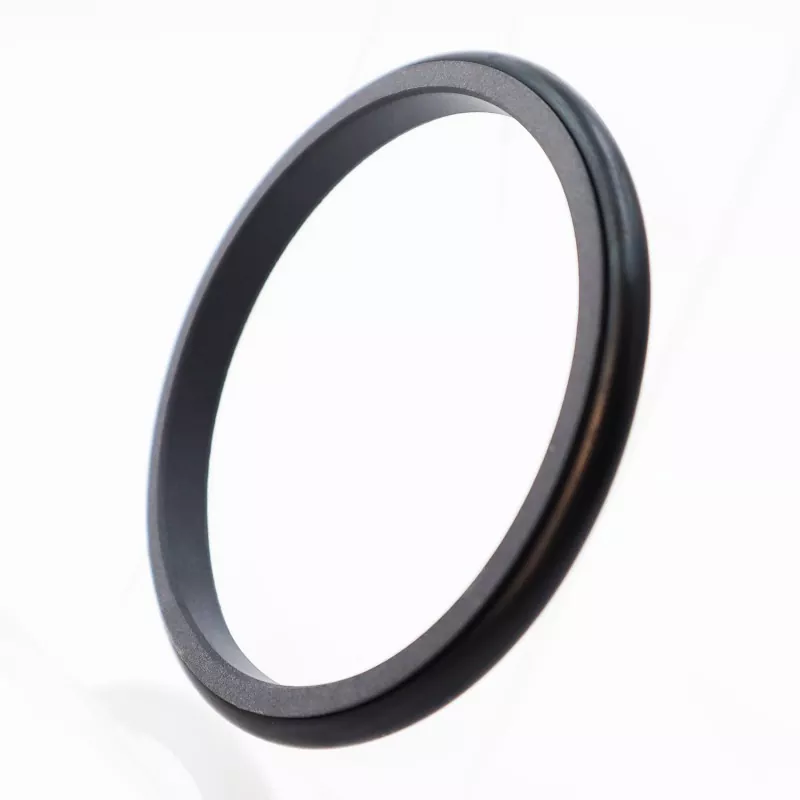

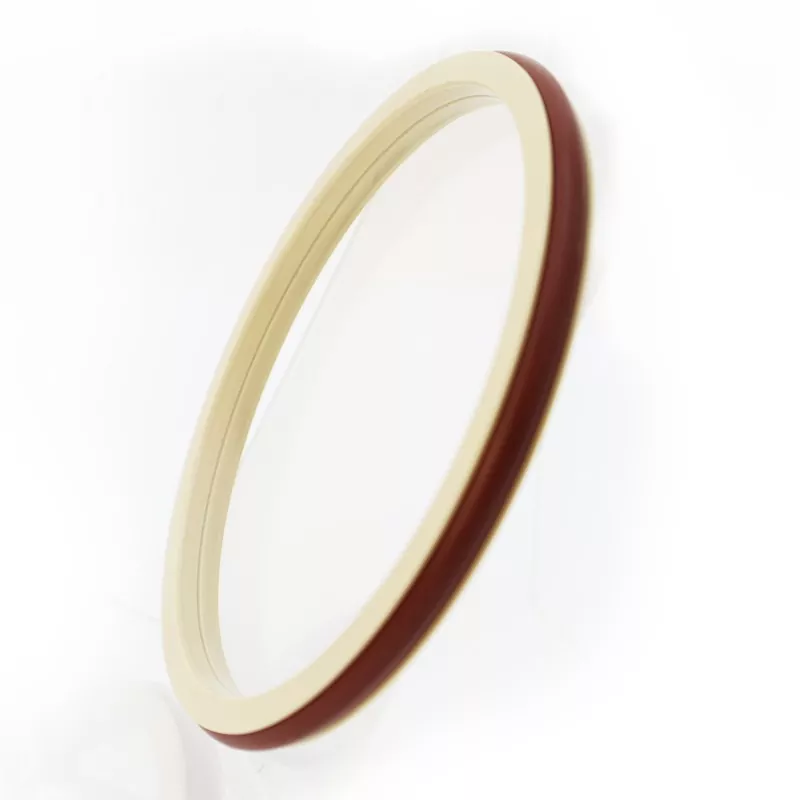

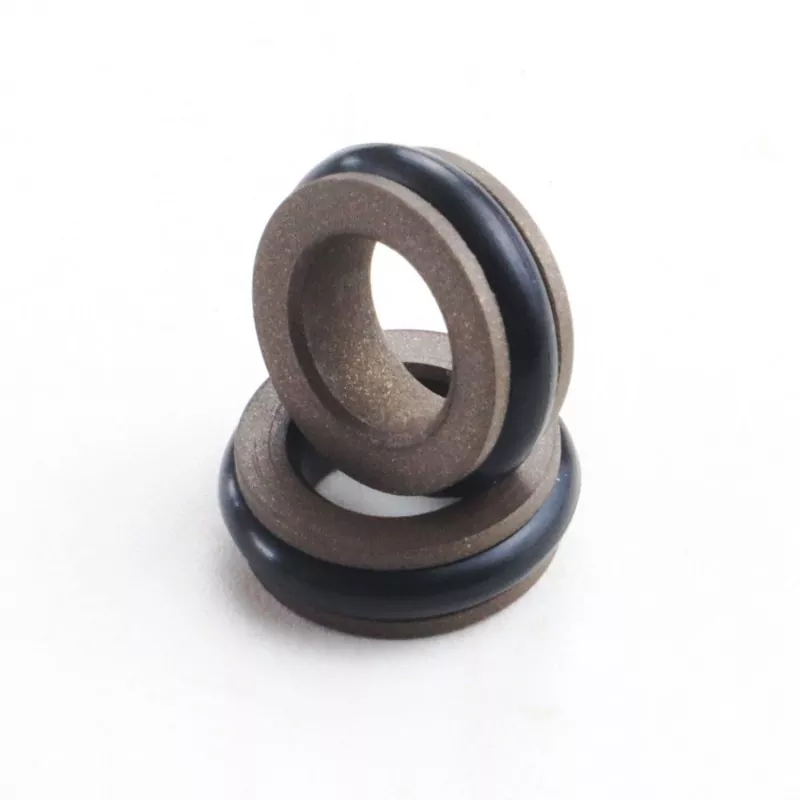

Den kombinerade tätningen av C-typ består av en C-formad tätningsring av PTFE och dess kompositmaterial och en O-ring. Den är lämplig för dubbelriktad trycktätning i både hydrauliska och pneumatiska fram- och återgående rörelser. Den finns i RC06- och RC07-serierna (kompatibel med GB1235-seriens O-ringar) beroende på den matchande O-ringen. På grund av tätningsringens tunna läppdesign har den god följningskompensationsförmåga, vilket resulterar i utmärkt tätningsprestanda. Den symmetriska strukturen hos tätningen av C-typ möjliggör tätning under dubbelriktat tryck.
1. Lämplig för både hydrauliska och pneumatiska applikationer.
2. Utmärkt tätningsprestanda för både hög- och lågtrycksapplikationer.
3. Låg friktion, lågt startmotstånd, smidig drift, lika dynamisk och statisk friktion och ingen krypning.
4. Lång livslängd; lämplig för oljefri smörjtätning.
5. Lämplig för dubbelriktad trycktätning.
Extrema värden bör inte inträffa samtidigt.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Media |
|
≤100 |
-35 till +100 (med NBR O-ring) |
≤6 |
Hydraulolja, brandbeständiga vätskor (HFA/HFB), gas, etc. |
|
-20 till +180 (med FKM O-ring) |
1. Matchande O-ringsmaterial: RO1 nitrilbutadiengummi (NBR), RO2 fluorgummi (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE3, andra valfria material inkluderar PTFE2, PTFE4 och andra högpresterande material.
Beställningsmodell RC06-80x89.9x9.2-PTFE3—R01
Modell-stavdiameter x spårdiameter x spårbredd PTFE3 - Modifierad PTFE-materialkod R01 O-ringsmaterial
Kan producera produkter av alla storlekar som anges i specifikationstabellen.
|

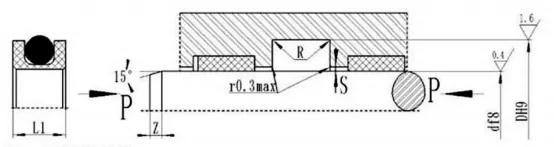

d f8 Standard RC06 |
d f8 Light-duty RC06-Q |
d f8 Kraftig RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜20MPA |
＜40MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Notera: 1. För axeldiametrar ≤ 70 mm rekommenderas öppna spårtätningar. För installation av integrerade (slutna) spårtätningar, se installationsguiden.
2. För tryck > 40MPa bör tätningens rotarea Smax ha en passningstolerans H8/f8.
Matchande O-ring GB1235 Kan producera produkter av alla storlekar som anges i specifikationstabellen.
|
Axeldiameterintervall d f8 |
Spårdiameter D H9 |
Dikens bredd L+0,2 |
Tätningshöjd L1 |
Rundade hörn Rmax |
Radiellt spel Smax |
Avfasning Zmin |
O-ringens tråddiameter d0 |
|
|
＜20MPA |
＜40MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Beställningsexempel RC07—80*90.4*9.8-PTFE3-R01
