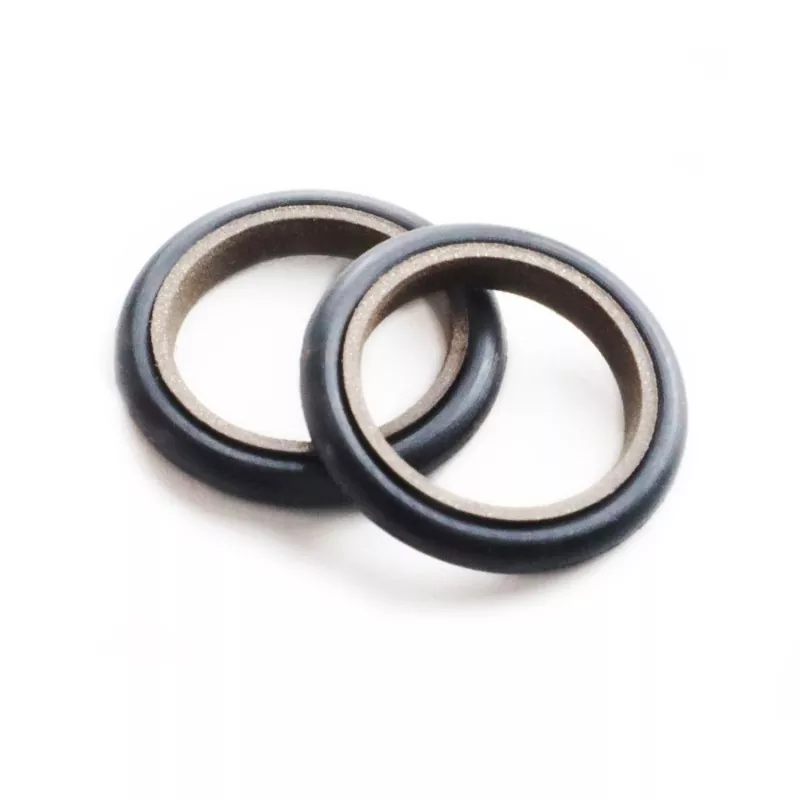

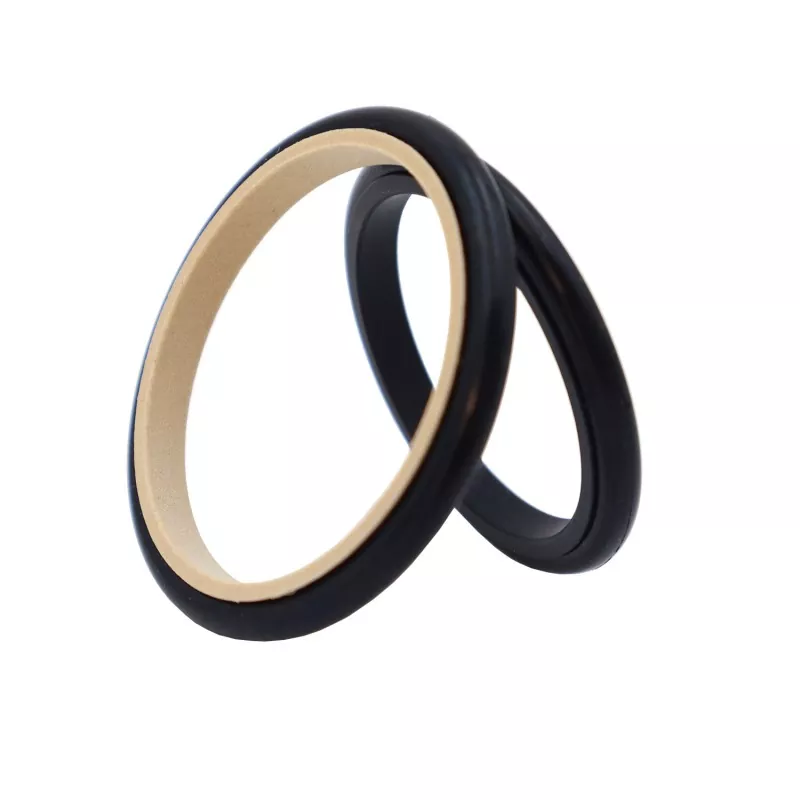

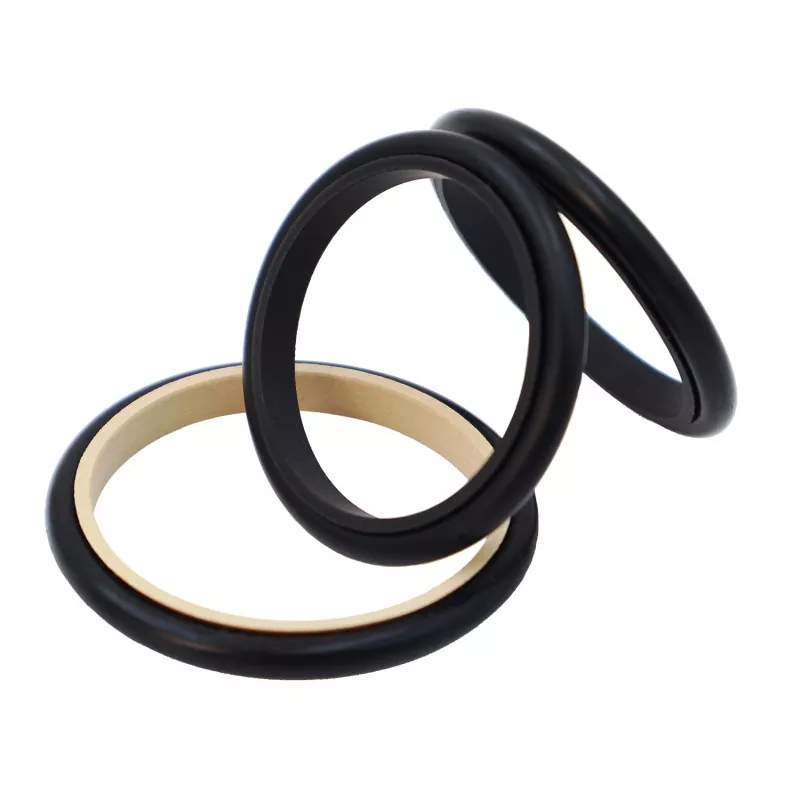

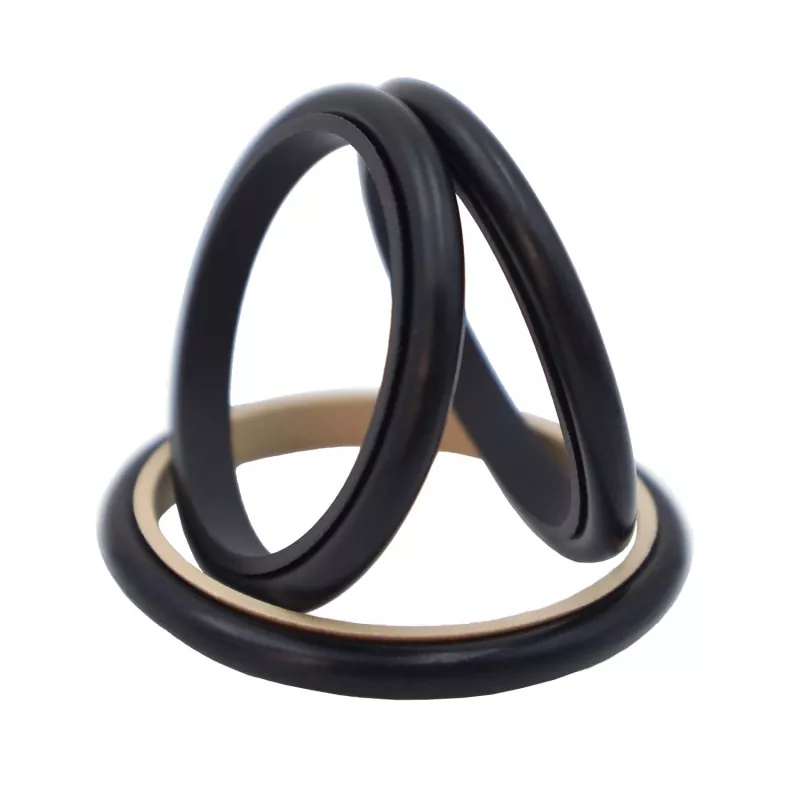

Cap Combination Seal består av en PTFE-lockformad tätningsring och en O-ring av gummi, designad för dubbelriktad trycktätning i hydrauliska och pneumatiska fram- och återgående applikationer. O-ringen ger radiell kraft och kompenserar för slitage på tätningsringen; tätningsringen har en design med tunn läpp som erbjuder utmärkta uppföljningskompensationsmöjligheter, vilket resulterar i överlägsen tätningsprestanda. Den är kompatibel med standard GB1235 O-ringsspår. För stångdiametrar som är mindre än 30 mm, bör en delad (öppen) spårkonstruktion användas.
Denna tätning är lämplig för både hydrauliska och pneumatiska driftsförhållanden och stöder dubbelriktad trycktätning. Den erbjuder fördelar som låg friktion, minimalt brottmotstånd, smidig drift utan stick-slip, lämplighet för oljefri smörjning och lång livslängd. Den kräver minimalt med installationsutrymme och möjliggör enkel demontering och underhåll.
Urvalsnotering: För applikationer med stångdiametrar på 30 mm eller mindre rekommenderas användning av ett delat (öppet) spår för installation.
1. Lämplig för både hydrauliska och pneumatiska applikationer; stöder dubbelriktad trycktätning.
2. Låg friktion, minimalt brytmotstånd och mjuk rörelse; lika dynamisk och statisk friktion; ingen stick-slip.
3. Lång livslängd; lämplig för oljefria smörjtillämpningar.
4. Kompakt design; enkel installation och underhåll.
Gränsvärden bör inte förekomma samtidigt.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Media |
|
≤20 |
-35 till +100 (med NBR O-ring) |
≤6 |
Mineralbaserad hydraulolja, brandbeständiga vätskor (HFA/HFB), gaser m.m. |
|
-20 till +180 (med FKM O-ring) |
1. Material för den medföljande O-ringen inkluderar: R01 Nitrilgummi (NBR), R02 Fluorgummi (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE3; alternativa material inkluderar PTFE1, PTFE2 och PTFE4.
Beställningsmodell: RC13—80-PTFE3—R01 eller SPNC-80-PTFE3—R01
RC13/SPNC - Modell 80 - Axeldiameter dPTFE3 - PTFE Materialkod R01 - O-ring Materialkod

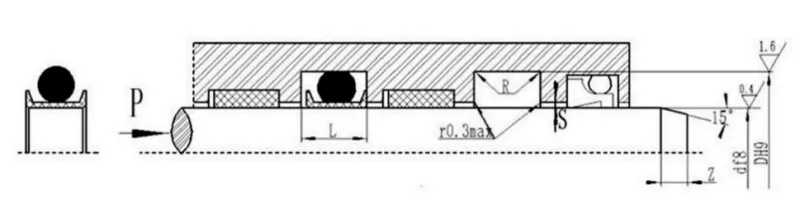

Produkter kan tillverkas i alla storlekar som anges i specifikationstabellen.
|
Axeldiameterintervall d f8 |
Spårdiameter D H9 |
Spårbredd L+0,2 |
Hörnradie Rmax |
Radiellt spelrum Smax |
Avfasning Zmin |
O-ringens tråddiameter d0 |
|
|
För hydrauliska applikationer |
För pneumatiska och hydrauliska applikationer med låg friktion |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
