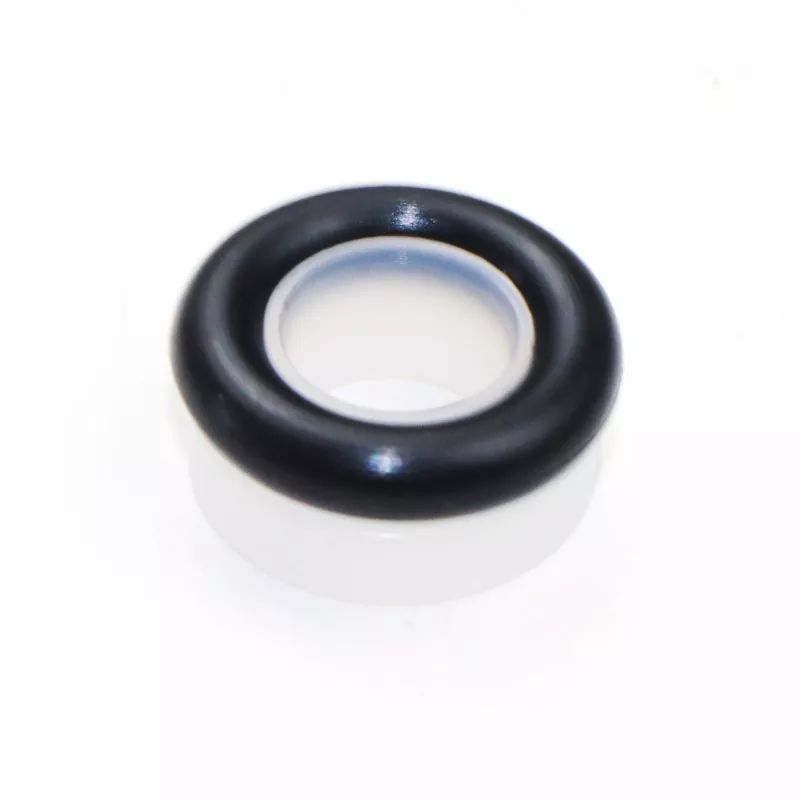

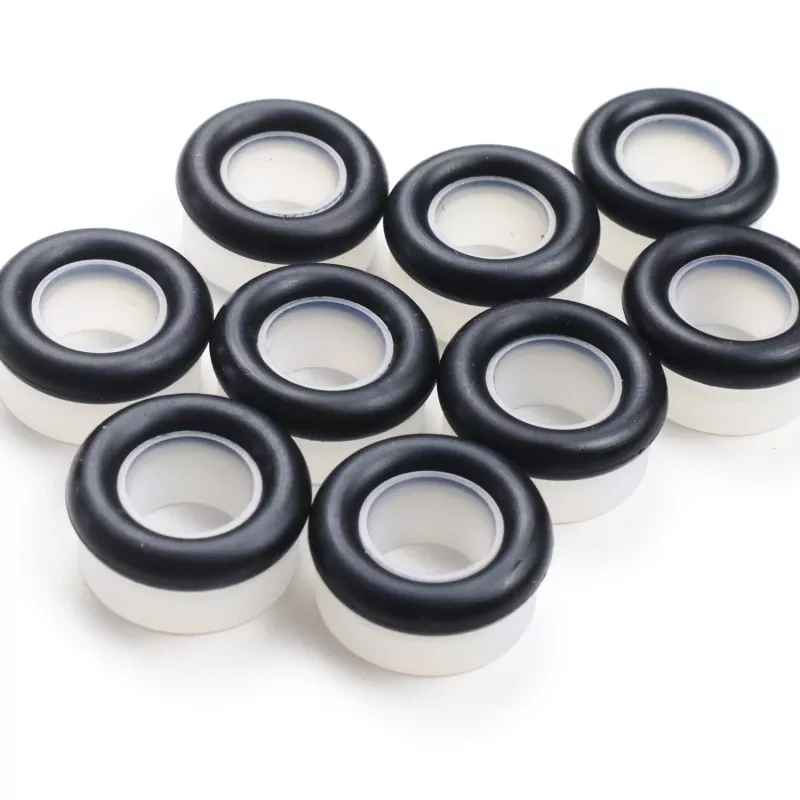

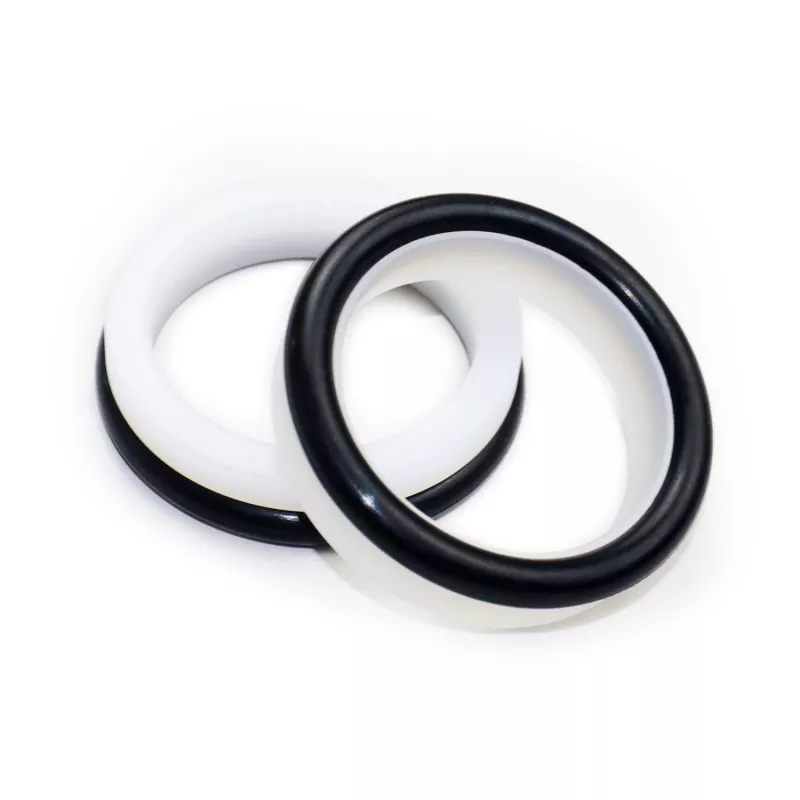

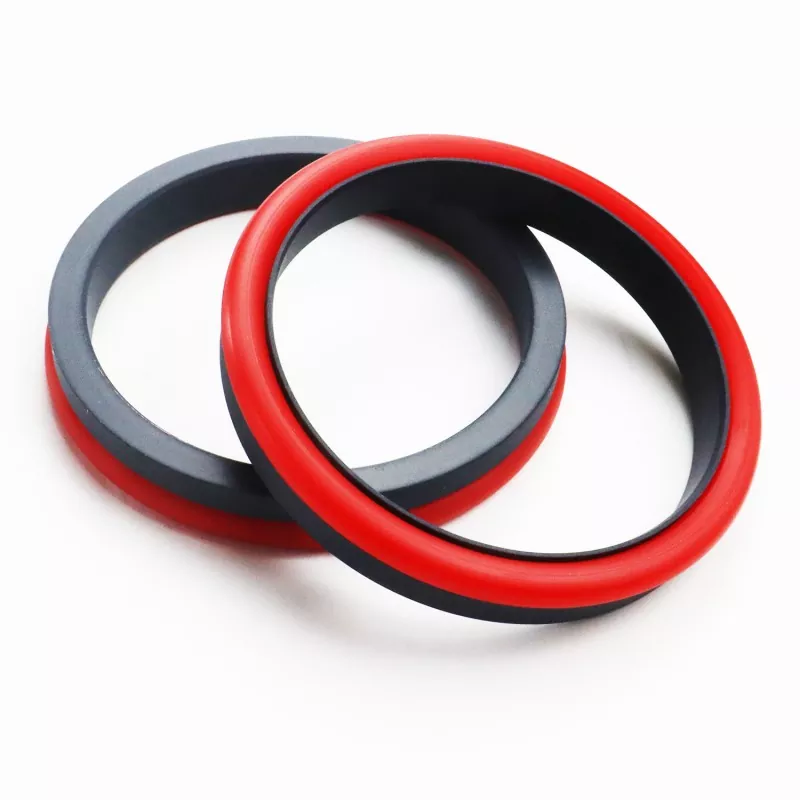

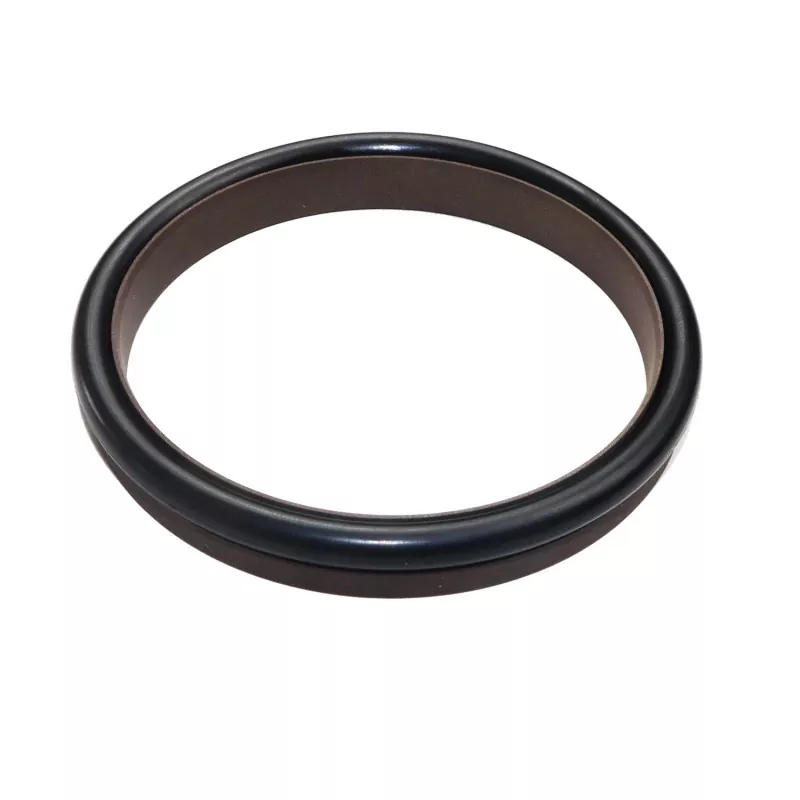

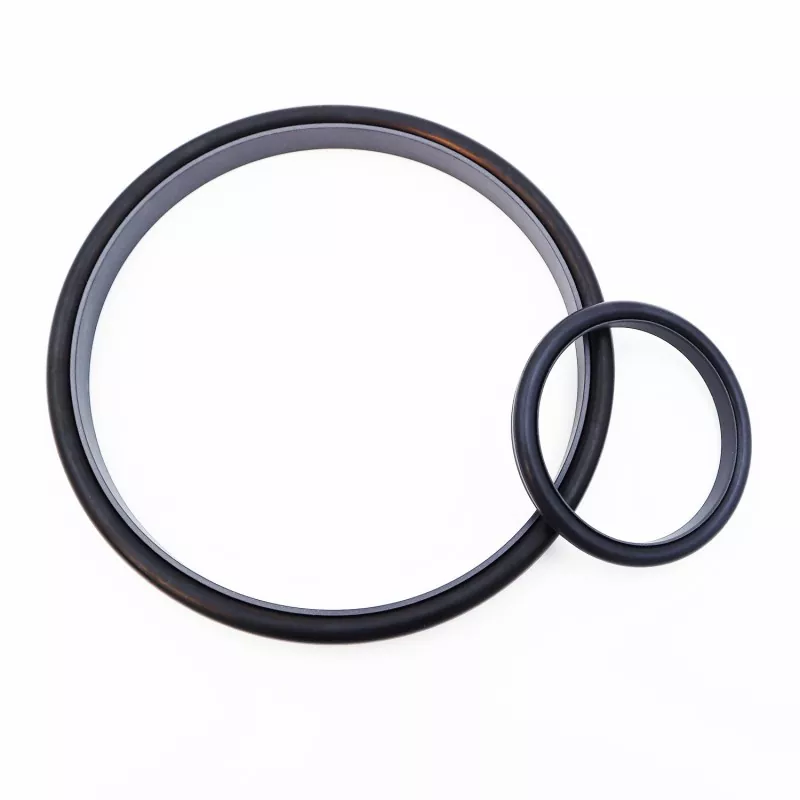

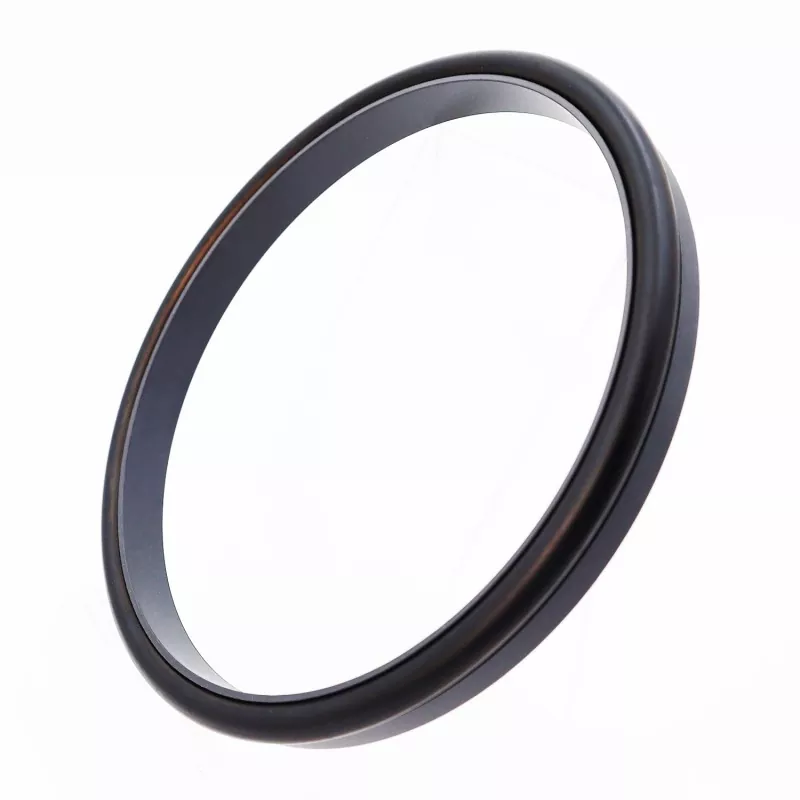

Den förstärkta rätvinkliga kombinerade tätningen (Ultra-Högtryck/Hydraulic Pressure Seal) består av en förstärkt rätvinklig tätningsring gjord av PTFE och dess kompositmaterial, och en O-ring. Den är lämplig för enkelriktad tätning i hydraulisk fram- och återgående rörelse.
Beroende på vilken typ av O-ring som används finns den i serierna RC08 och RC09 (kompatibel med O-ringar i GB1235-serien). Tack vare tätningsringens optimerade tjockleksdesign fungerar den bra även i vattentryck eller andra lågviskösa medier.
Den förstärkta tätningsringens strukturella design förbättrar också tätningens motståndskraft mot högt och ultrahögt tryck. Den är i allmänhet inte lämplig för installation i slutna spår.
1. Låg friktion, lågt startmotstånd, mjuk rörelse, lika dynamisk och statisk friktion, ingen krypning.
2. Lång livslängd, lämplig för oljefri smörjtätning.
3. Lämplig för tätning av högtrycks-, ultrahögtrycks- och lågviskösa medier som vatten.
Extrema värden bör inte inträffa samtidigt.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Media |
|
≤200 |
-35 till +100 (med NBR O-ring) |
≤6 |
Hydraulolja, brandbeständiga vätskor (HFA/HFB), gas, etc. |
|
-20 till +200 (med FKM O-ring) |
1. Matchande O-ringsmaterial: R01 Nitril Butadien Rubber (NBR), RO2 Fluorrubber (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE3, andra valfria material inkluderar PTFE2, PTFE4 och andra högpresterande material.

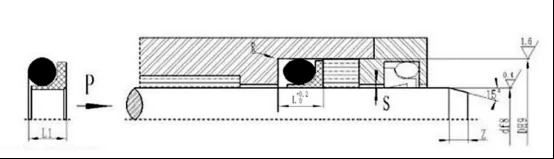

Beställningsmodell RC08—80x90.2x11.2—PTFE3—R01 Modell-Stångsdiameter x spårdiameter x spårbredd-materialkod
Tabell RC08 Specifikationer och parametrar
Kan producera produkter av alla storlekar som anges i specifikationstabellen
|
Standard df8 RCO8 |
Lätt belastning df8 RCO8-Q |
Tung last df8 RC08-Z |
Spårdiameter D H9 |
Spårbredd L+0,2 |
Tätningshöjd L1 |
Rundade hörn Rmax |
Radiellt spel Smax |
Fasning Zmin |
O-ringens tråddiameter dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Notera:1. Kontakta vårt företag om ett system med slutna spår krävs.
2. Tryck > 60MPa, rot H8/f8 passformstolerans, ultrahögtryckstätning Smax < 0,05.
