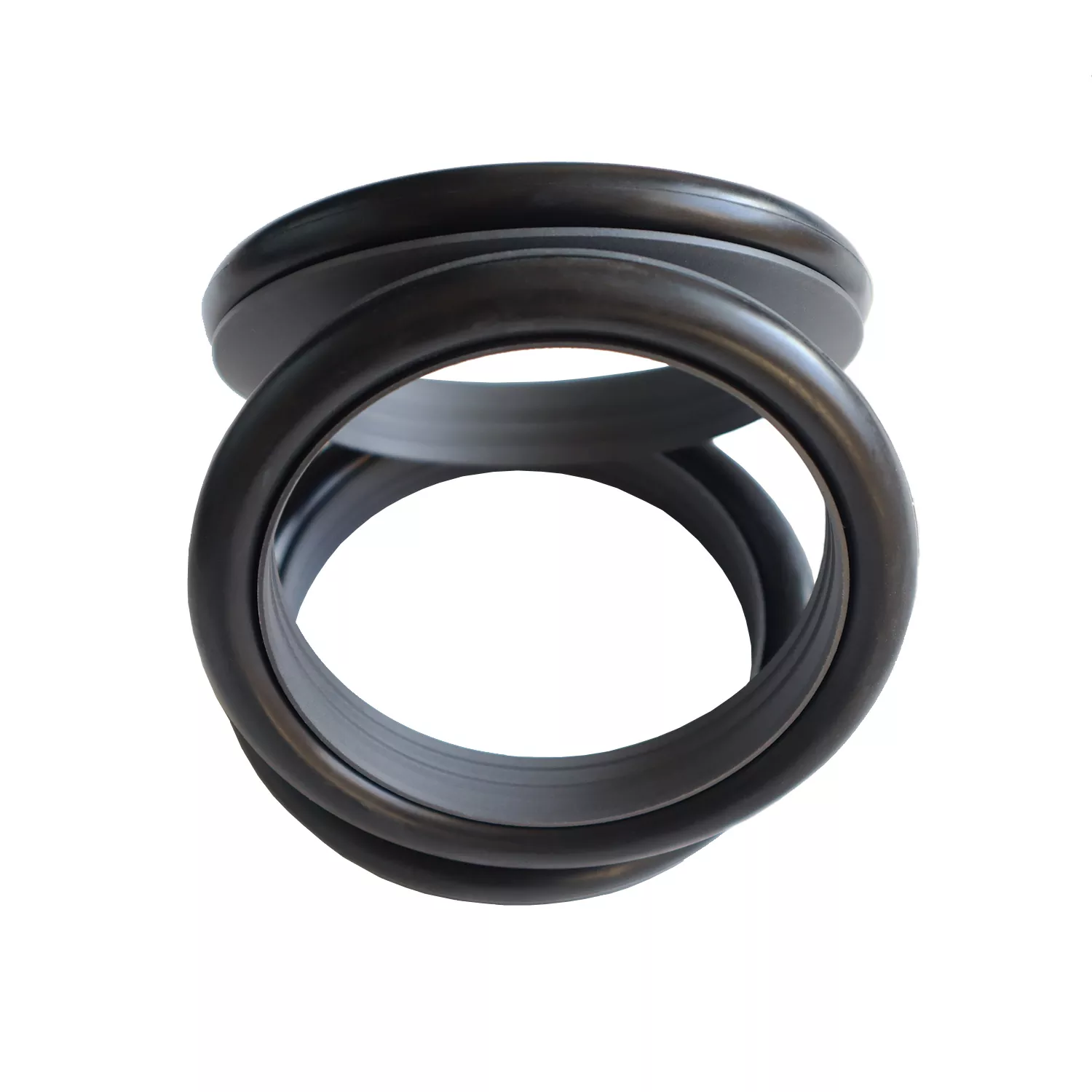

Som en tillverkare specialiserad på högtryckstätningar erbjuder Ruichen Sealing "Kombinerad tätning av fottyp". Tätningsringen har en tunn läppstruktur som ger utmärkta dynamiska kompensationsmöjligheter. Dess unika fotformade tätningsyta – med ett kilformat spår – förbättrar föroreningsmotståndet och minskar friktionen; denna specialiserade design ökar tryckmotståndet avsevärt, vilket gör den lämplig för högtrycks- och ultrahögtrycksapplikationer. Obs: Denna tätning är inte lämplig för installation i slutna spår.
Vi välkomnar förfrågningar om urval och bulkorder från inköpare av ingenjörsutrustning.

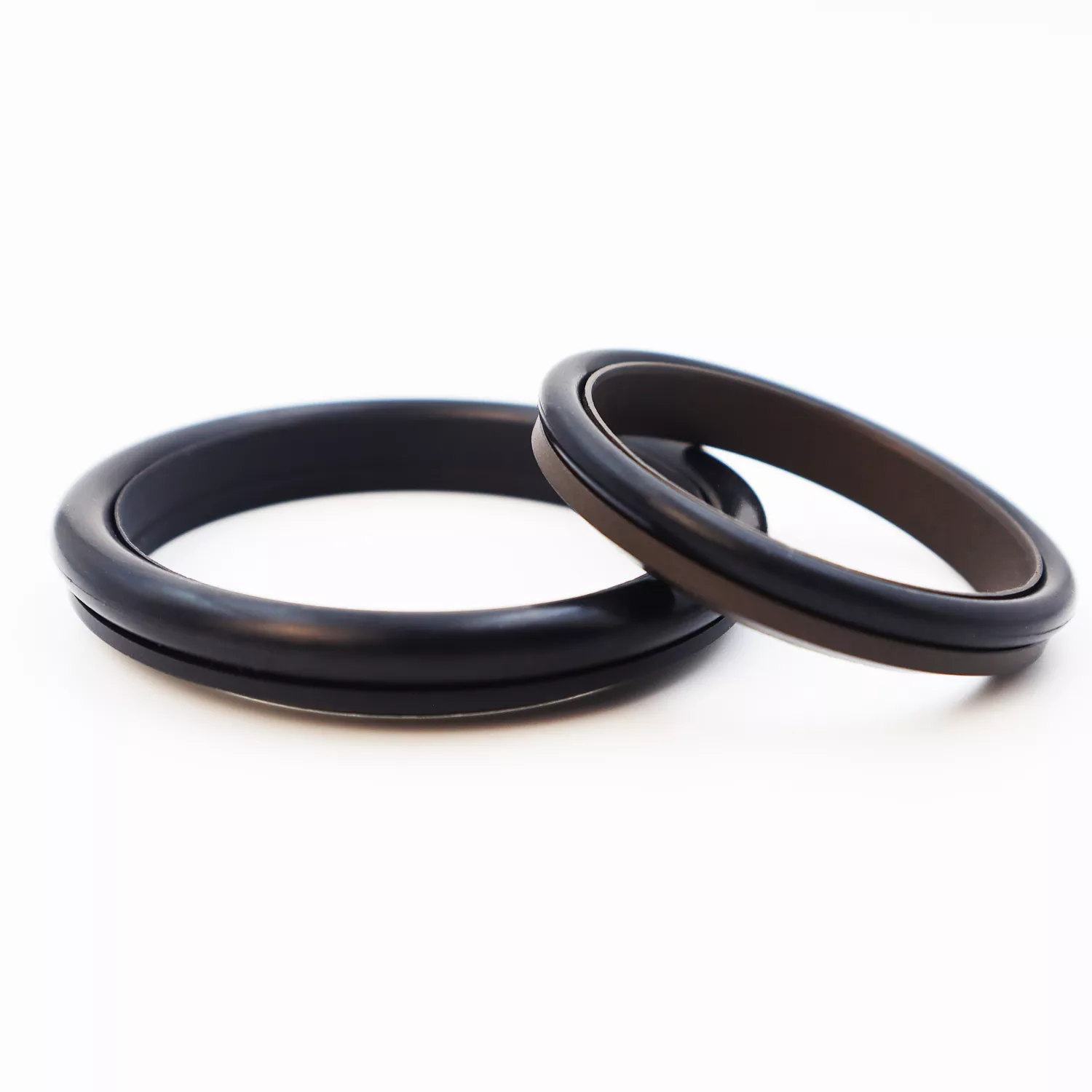

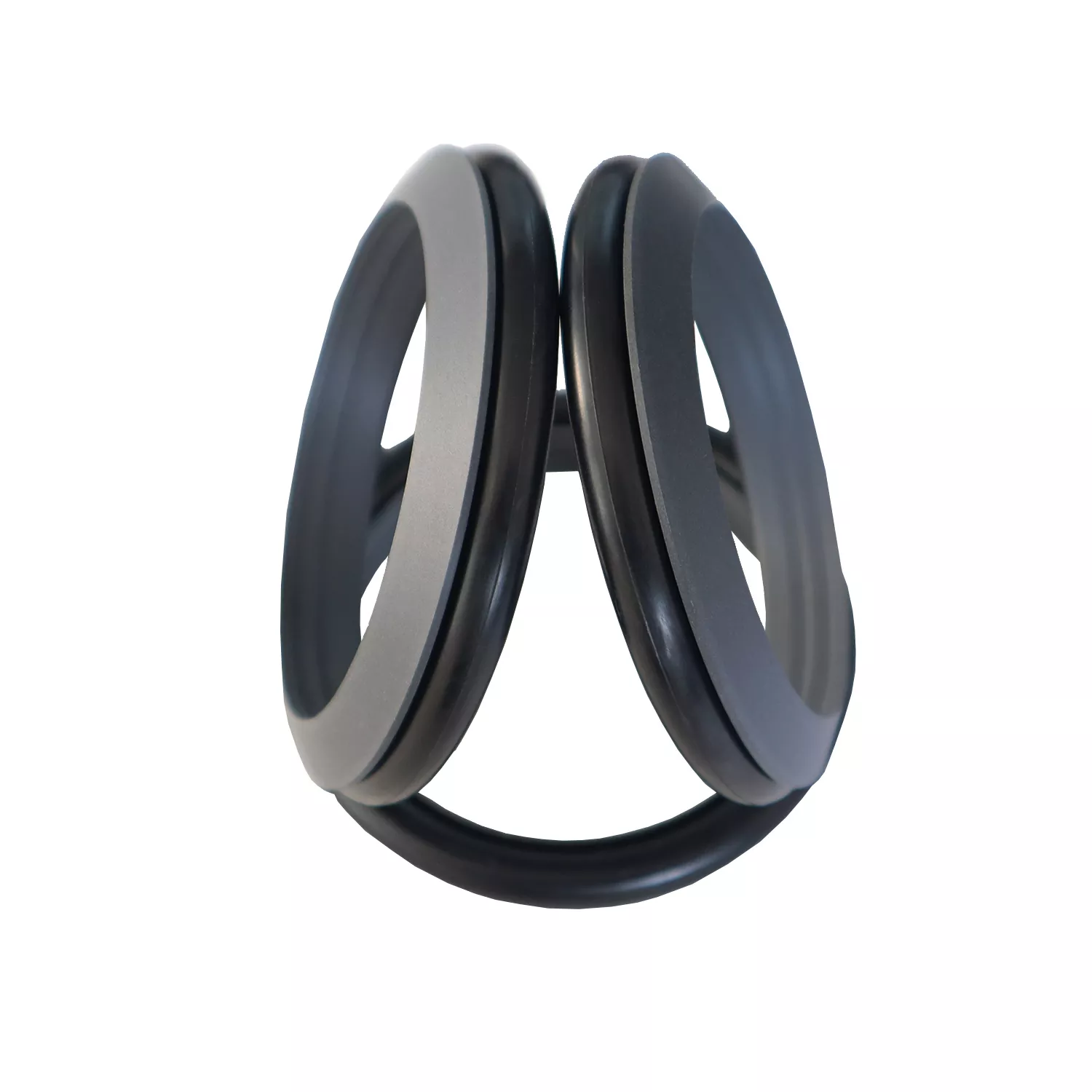

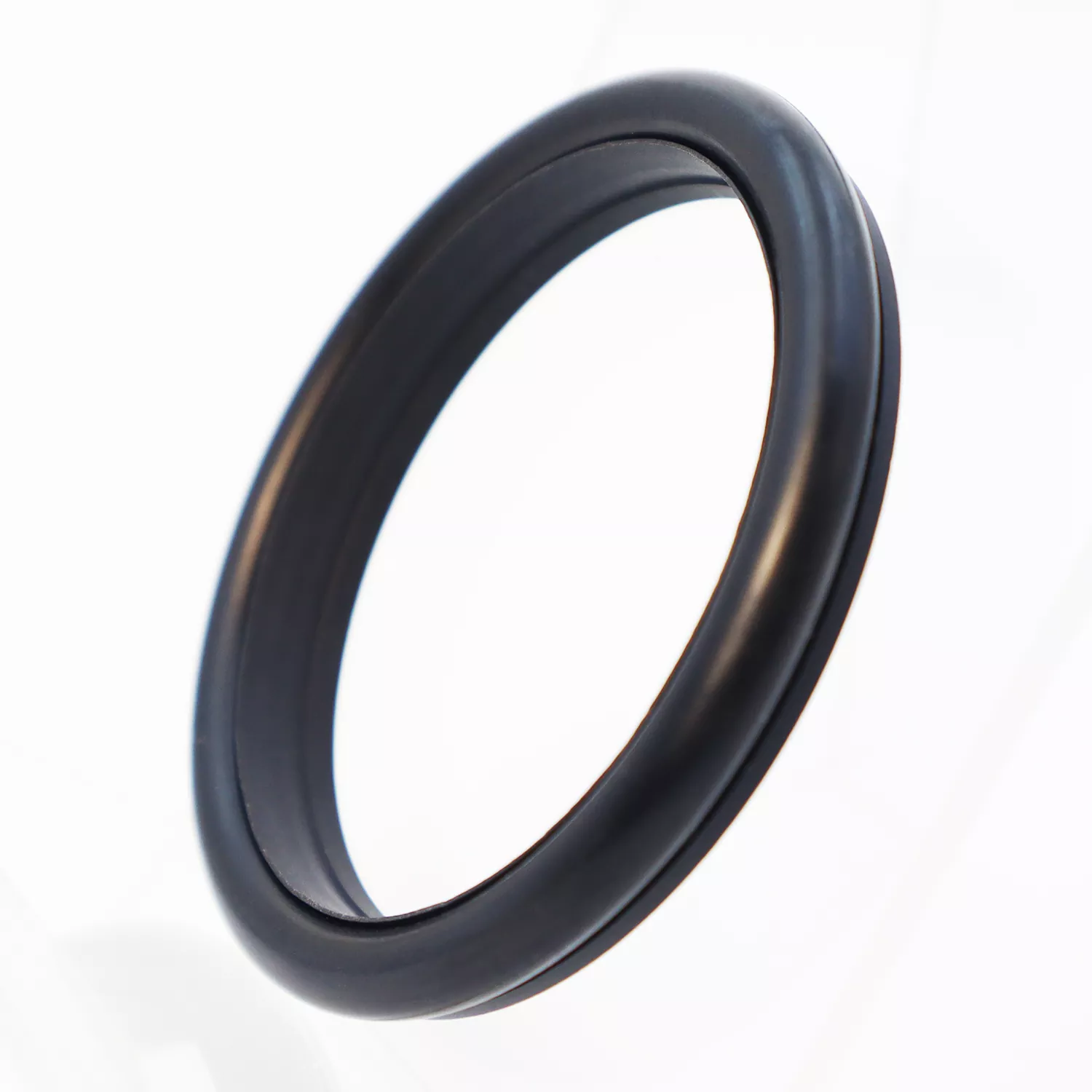

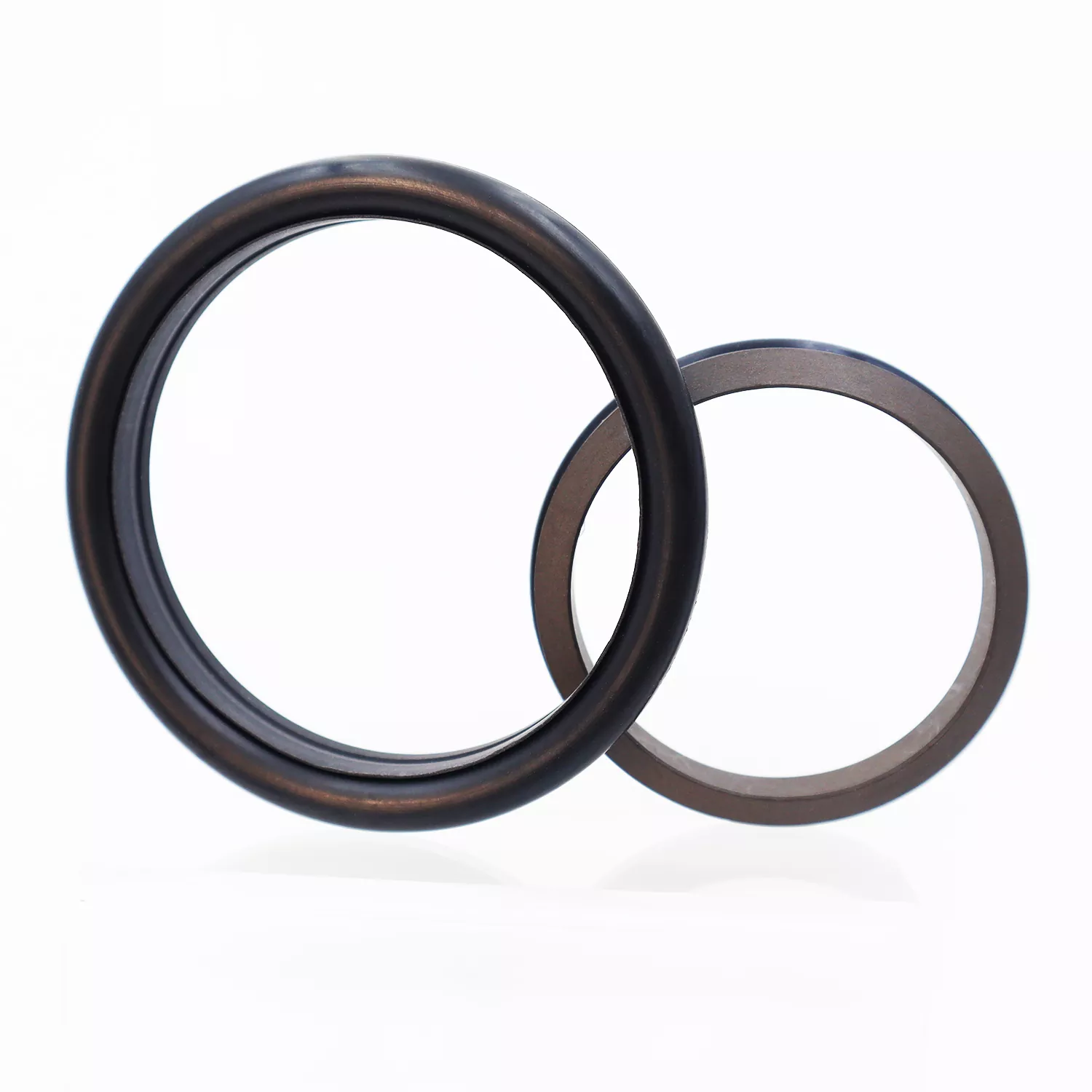

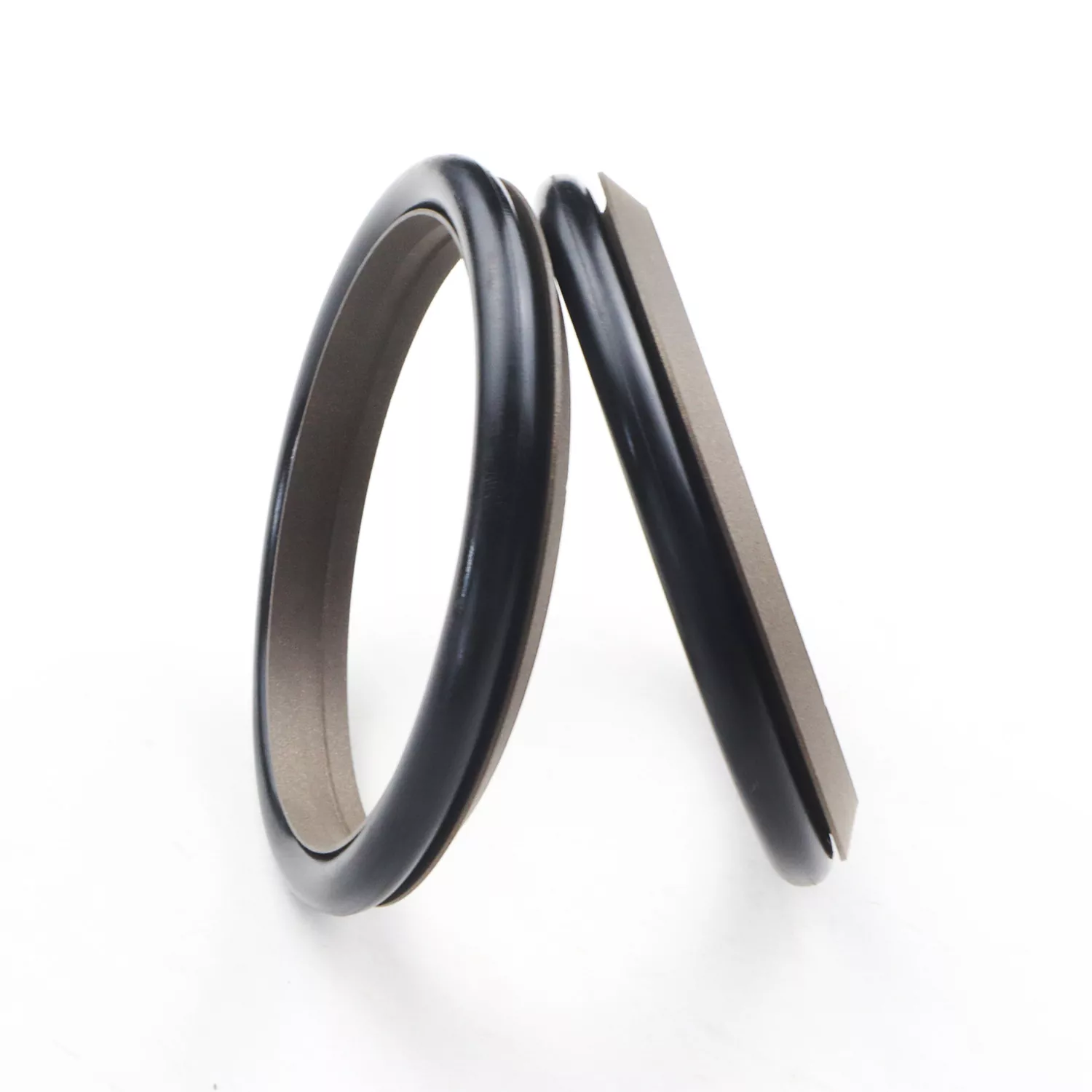

Den kombinerade tätningen av fottyp består av en fotformad tätningsring (tillverkad av PTFE- eller PTFE-kompositer) tillsammans med en O-ring av gummi; den är konstruerad för enkelverkande tätning i hydrauliska och pneumatiska fram- och återgående applikationer.
Den är kategoriserad i RC03-serien och RC04-serien (som använder O-ringar i GB1235-serien) baserat på den medföljande O-ringen. Tätningsringen har en design med tunn läpp som erbjuder överlägsen dynamisk kompensation, vilket resulterar i utmärkt tätningsprestanda. Det kilformade spåret på den fotformade tätningsytan förbättrar tätningsintegriteten och föroreningsmotståndet samtidigt som det minskar friktionen. Den strukturella designen förbättrar också tätningens tryckhanteringsförmåga. I allmänhet kan den inte installeras i slutna spår.
1. Lämplig för både hydrauliska och pneumatiska applikationer
2. Utmärkt tätningsprestanda i både högtrycks- och lågtrycksmiljöer
3. Låg friktion; minimalt startmotstånd och mjuk rörelse; lika dynamisk och statisk friktion; ingen stick-slip-effekt
4. Lång livslängd; lämplig för oljefria smörjtillämpningar
5. Kan hantera högtrycks- och ultrahögtrycksförseglingskrav
Gränsvärden bör inte ske samtidigt.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Media |
|
≤100 |
-35 till +100 (med NBR O-ring) |
≤6 |
Hydraulolja, brandbeständiga vätskor (HFA/HFB), gas, etc. |
|
-20 till +180 (med FKM O-ring) |
1. Kompatibla O-ringsmaterial inkluderar: RO1 nitrilgummi (NBR), RO2 fluorgummi (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE3; andra tillgängliga alternativ inkluderar PTFE2, PTFE4 och andra högpresterande material.

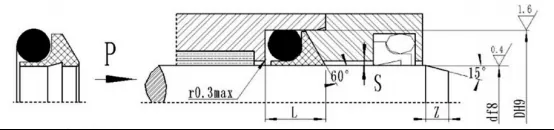

Beställningsmodell: RC03—80x89x10-PTFE3-R01
Modell – Stångdiameter x spårdiameter x spårbredd PTFE3 – Modifierad PTFE-materialkod R01 – O-ringsmaterialkod
Produkter kan tillverkas i alla storlekar som anges i specifikationstabellen.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Anmärkningar: 1. För tryck >60 MPa, använd en H8/f8 passningstolerans vid tätningens basyta; för ultrahögtryckstätning, Smax < 0,05.
2. Vänligen kontakta kontoret om en stängd räfflad struktur krävs.
Kompatibel med GB1235 O-ringar; produkter av alla storlekar som anges i specifikationstabellen kan tillverkas.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
