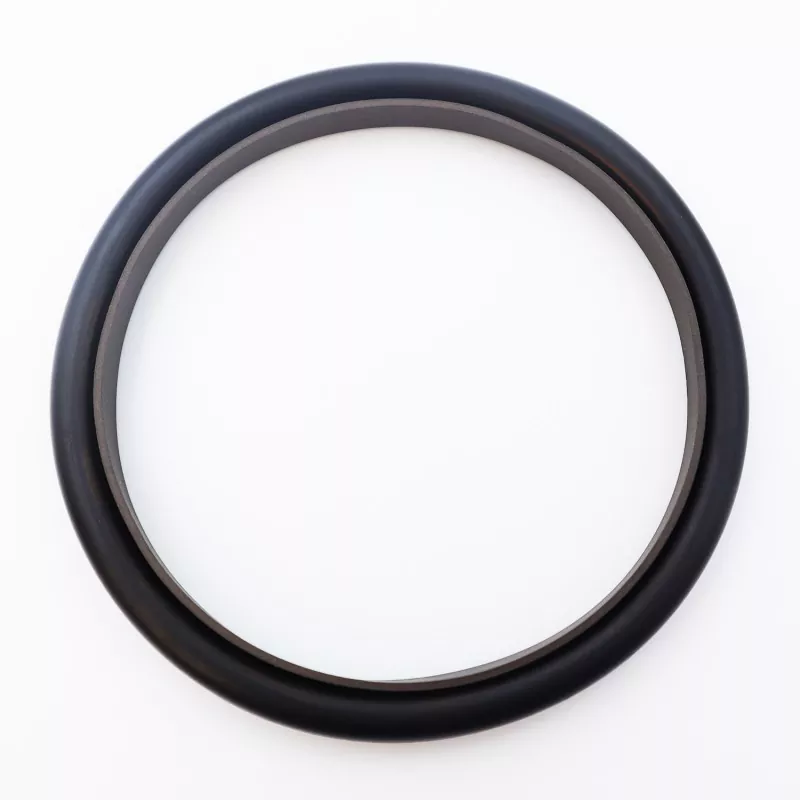

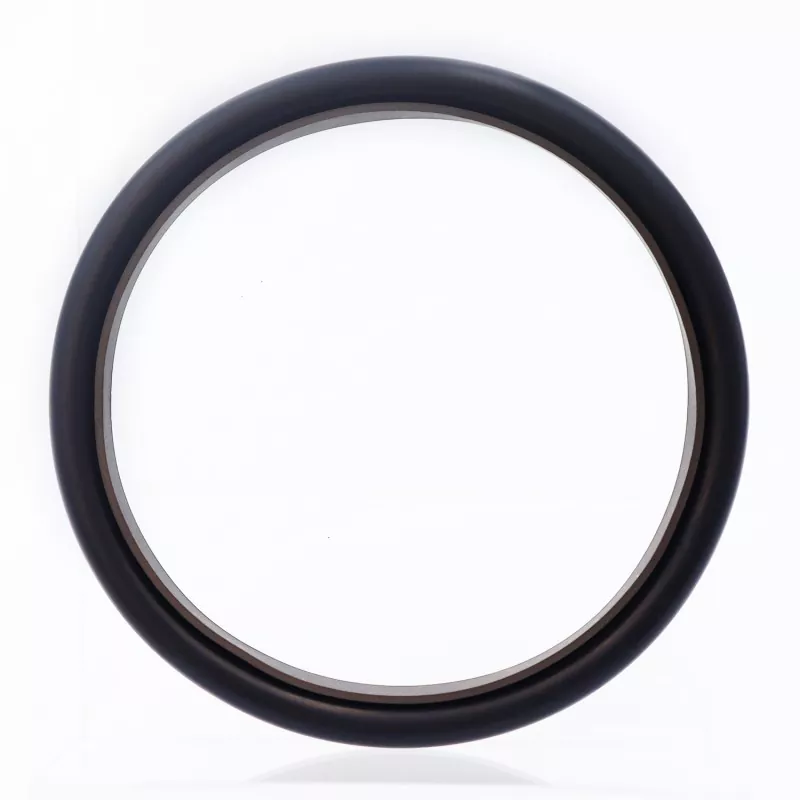

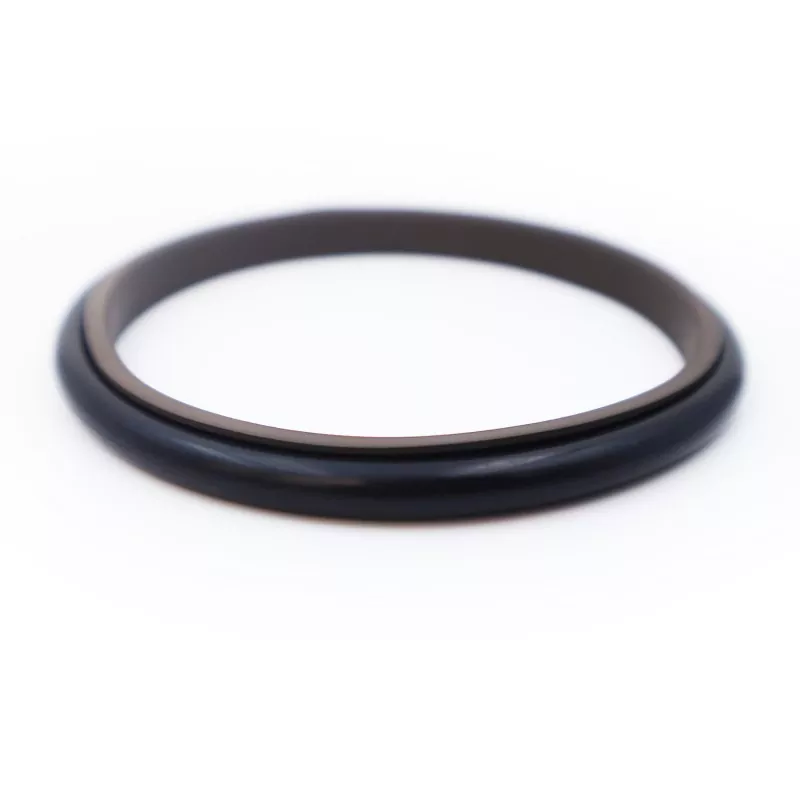

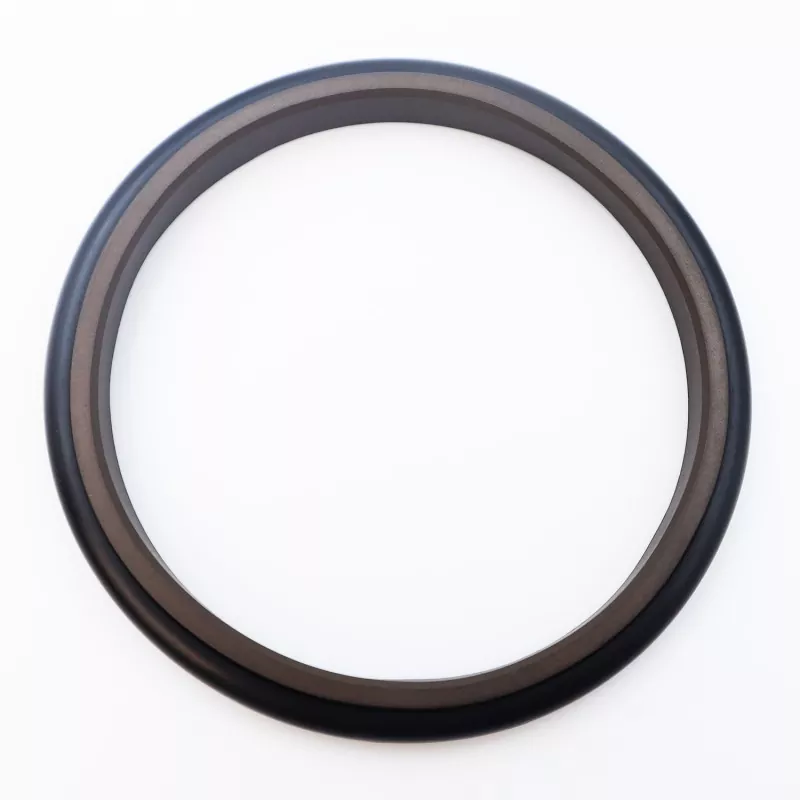

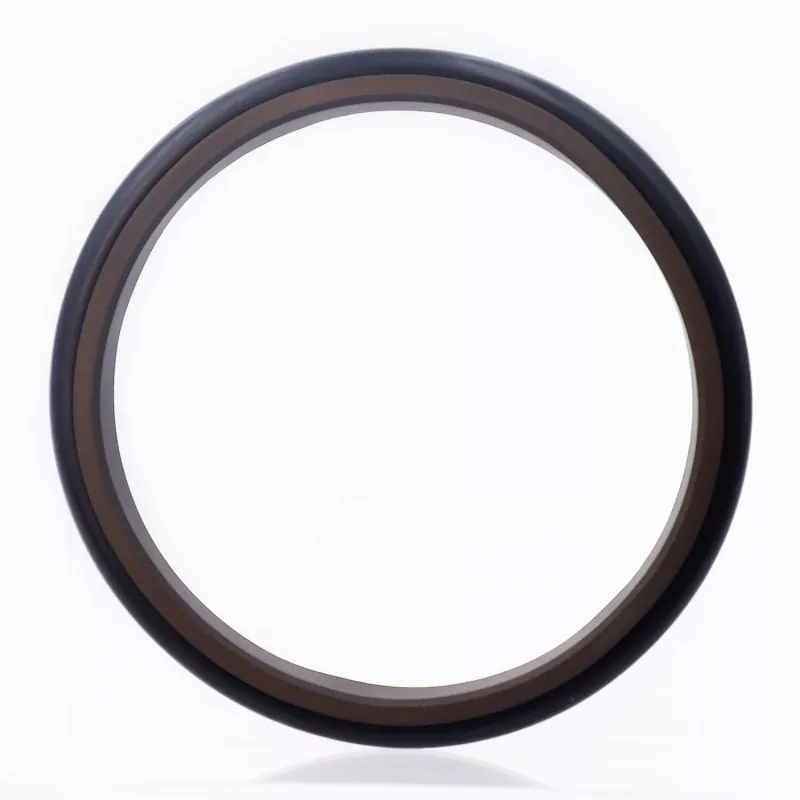

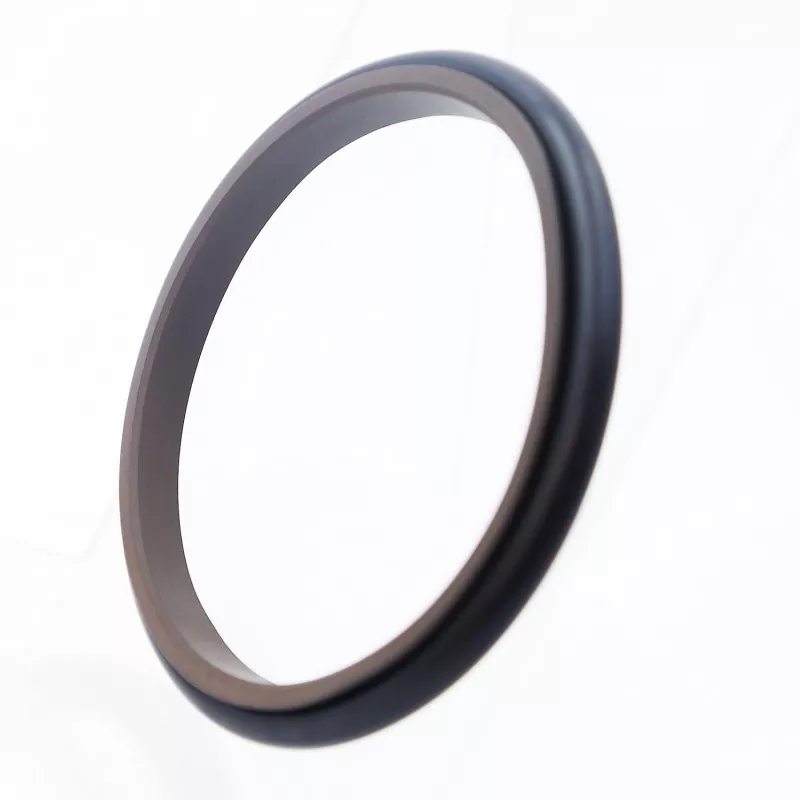

Triangelkombinationstätningen består av en triangulär PTFE-tätningsring och en O-ring av gummi; den är konstruerad för enkelverkande trycktätning i hydrauliska och pneumatiska fram- och återgående applikationer. O-ringen ger radiell kraft och kompenserar för slitage på tätningsringen. Tack vare tätningsringens tunna läppdesign ger den utmärkt uppföljningskompensation och tätningsprestanda. För stångdiametrar som är mindre än 30 mm bör en delad (öppen) spårkonstruktion användas.
1. Lämplig för både hydrauliska och pneumatiska applikationer;
2. Låg friktion, lågt utbrytningsmotstånd, jämna rörelser, lika dynamisk och statisk friktion, och ingen stick-slip;
3. Lång livslängd; lämplig för oljefria smörjtillämpningar;
4. Kompakt design; lätt att installera och underhålla;
Gränsvärden bör inte förekomma samtidigt.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet m/s |
Media |
|
≤20 |
-35 till +100 (med NBR O-ring) |
≤6 |
Mineralbaserade hydrauloljor, brandbeständiga vätskor (HFA/HFB), gaser m.m. |
|
-20 till +180 (med FKM O-ring) |
1. Kompatibla O-ringmaterial inkluderar: R01 nitrilgummi (NBR), R02 fluorgummi (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE3; alternativa material inkluderar PTFE1, PTFE2 och PTFE4.
Beställningsmodell: RC14—80—PTFE3—R01
RC14 – Modell 80 – Axeldiameter d – PTFE (materialkod R01) – O-ring Materialkod
Produkter kan tillverkas i alla storlekar som anges i specifikationstabellen.
|

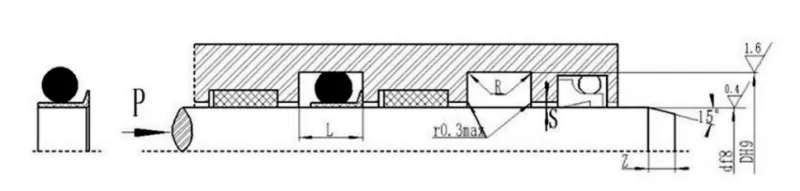

Axeldiameterintervall d f8 |
Spårdiameter D H9 |
Spårbredd L+0,2 |
Hörnradie Rmax |
Radiellt spelrum S |
Avfasning Z |
O-ringens tråddiameter do |
|
8~17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Notera: För axeldiametrar ≤30 mm rekommenderas användning av öppna spår.
