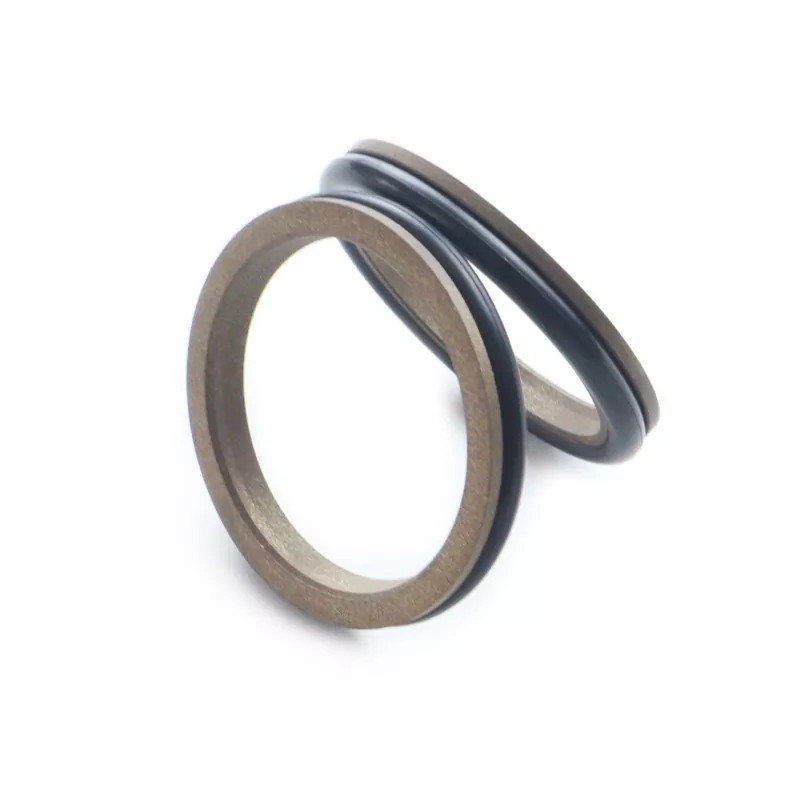

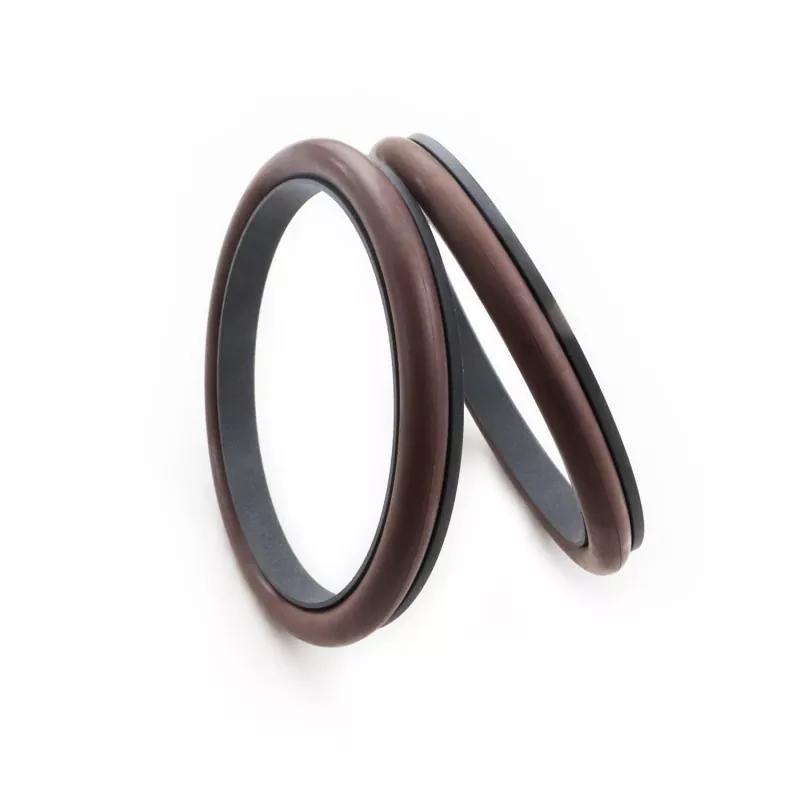

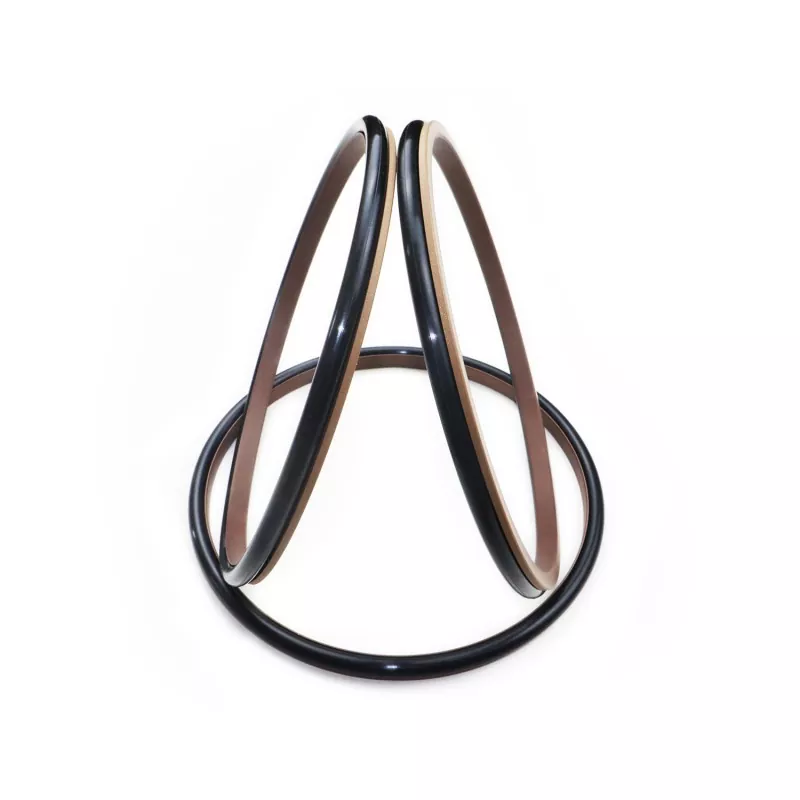

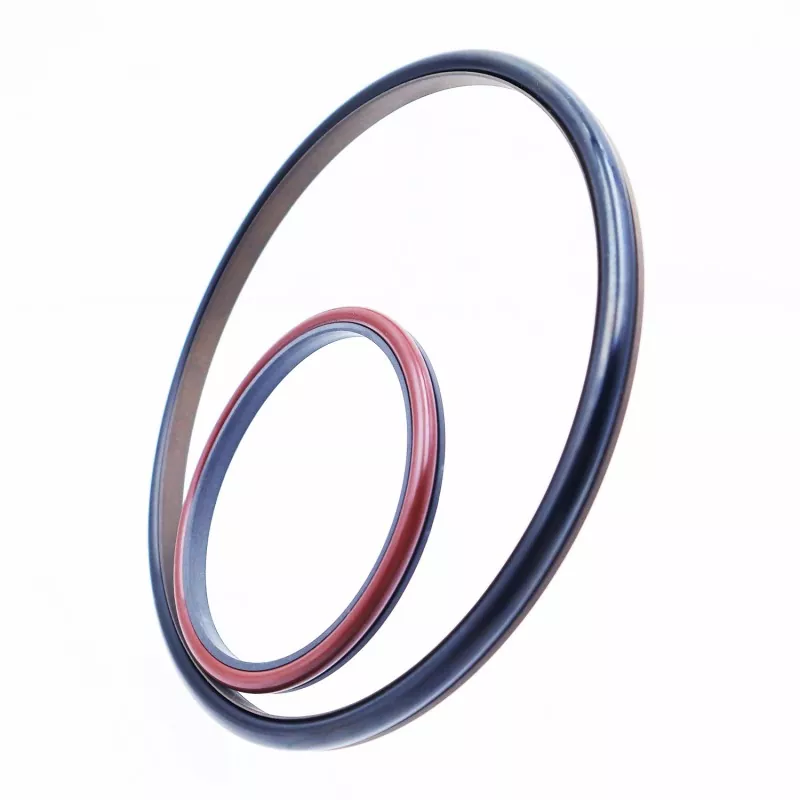

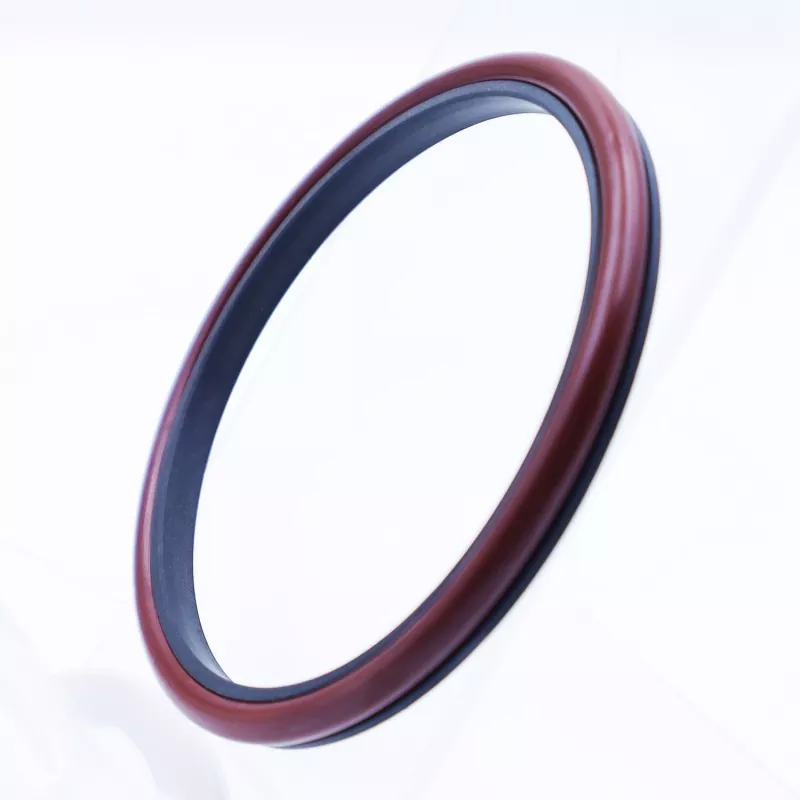

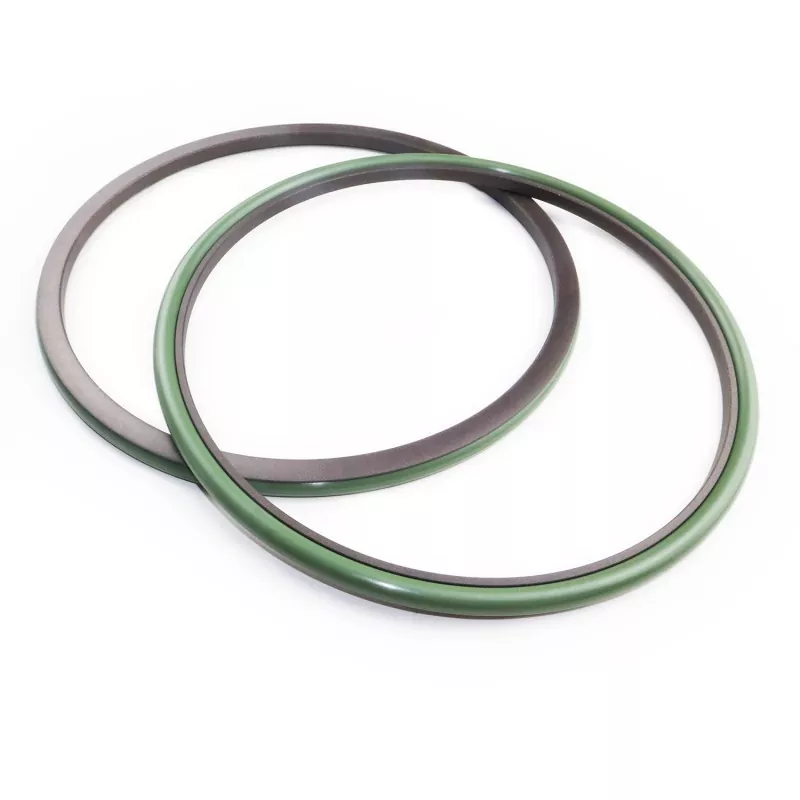

Den rätvinkliga kombinerade tätningen består av en rätvinklig tätningsring gjord av PTFE (eller PTFE-komposit) och en O-ring av gummi; den är designad för enkelriktad fram- och återgående tätning i hydrauliska och pneumatiska applikationer.
Produkten är kategoriserad i serierna RC01 och RC02 baserat på den matchande O-ringen (kompatibel med GB1235-serien). Den rätvinkliga tätningsringen har en tunn läppdesign som erbjuder utmärkt uppföljningskompensation, vilket resulterar i överlägsen tätningsprestanda.
1. Lämplig för både hydrauliska och pneumatiska applikationer;
2. Utmärkt tätningsprestanda under både högt och lågt tryck;
3. Låg friktion med minimalt startmotstånd; säkerställer mjuk rörelse med lika dynamisk och statisk friktion, vilket eliminerar stick-slip (krypning);
4. Lång livslängd; lämplig för oljefria smörjtillämpningar;
5. Kompakt strukturell design; lätt att installera och underhålla;
Obs: Gränsvärden bör inte förekomma samtidigt.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Media |
|
≤70 |
-35 till +100 (med NBR O-ring) |
≤6 |
Hydraulolja, brandbeständiga vätskor (HFA/HFB), gas, etc. |
|
-20 till +180 (med FKM O-ring) |
1. Kompatibla O-ringsmaterial inkluderar: RO1 nitrilgummi (NBR), RO2 fluorgummi (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE3; andra tillgängliga alternativ inkluderar PTFE2, PTFE4 och andra högpresterande material.

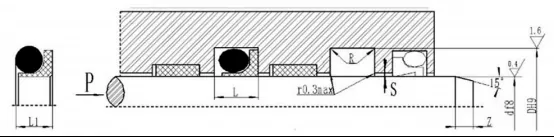

Beställningsmodell: RC01—80x89.6x7.8—PTFE3—R01
Modell - Stångdiameter × spårdiameter × spårbredd | PTFE3: Modifierad PTFE-materialkod | R01: O-rings materialkod
