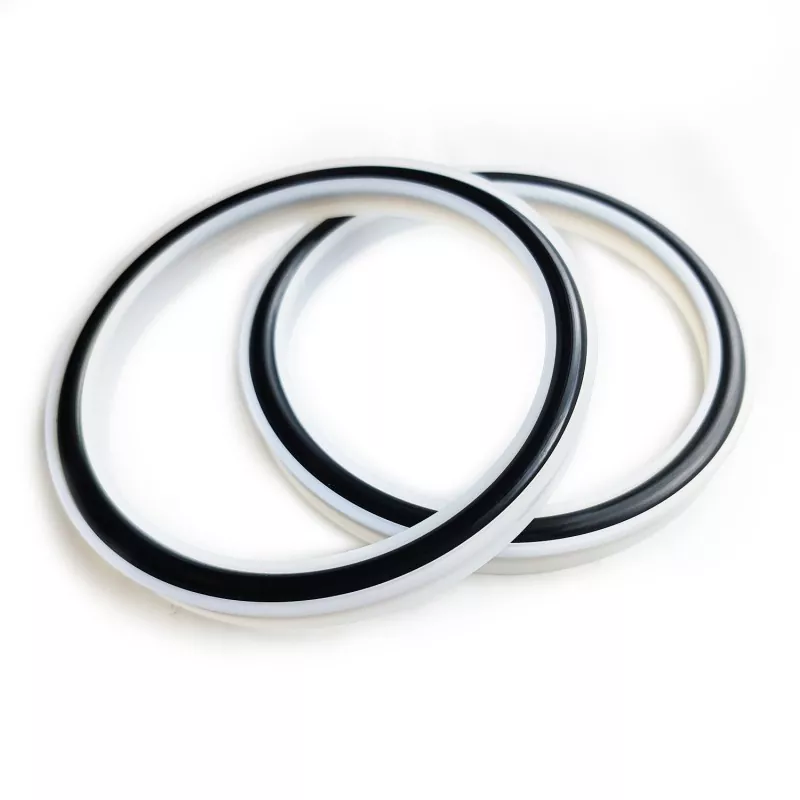

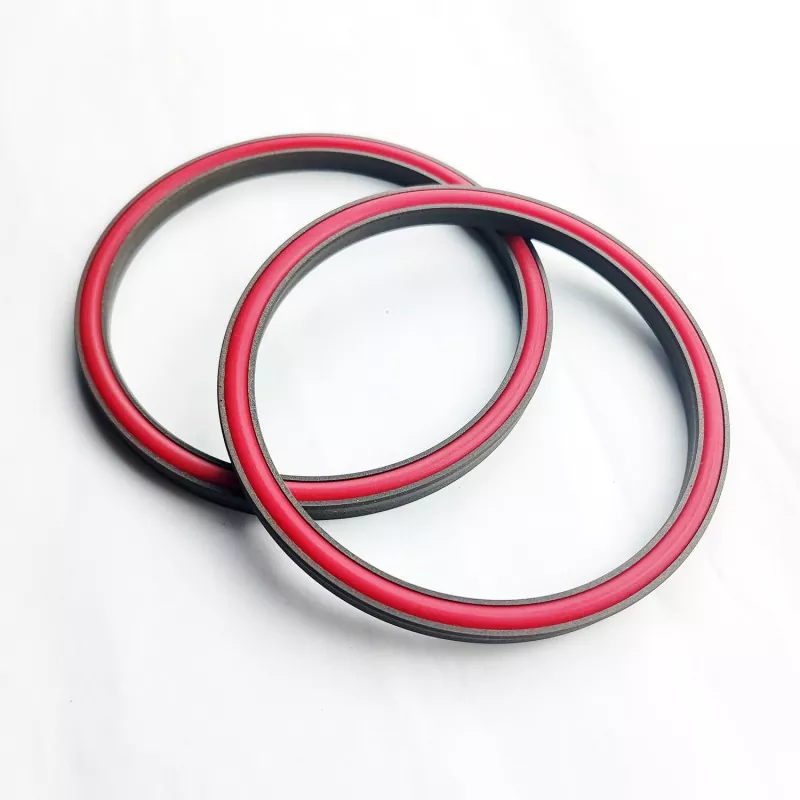

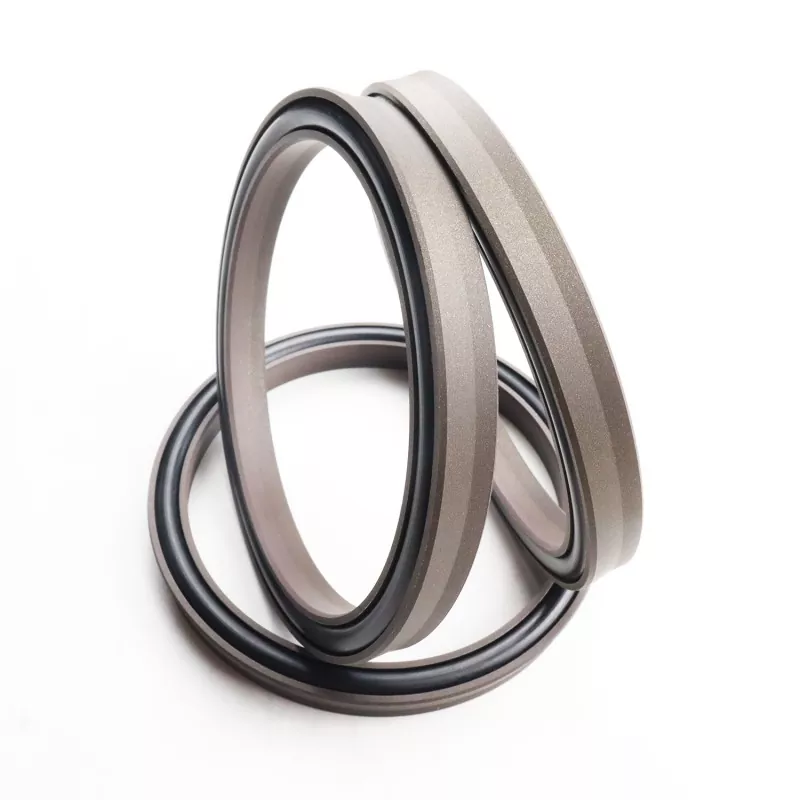

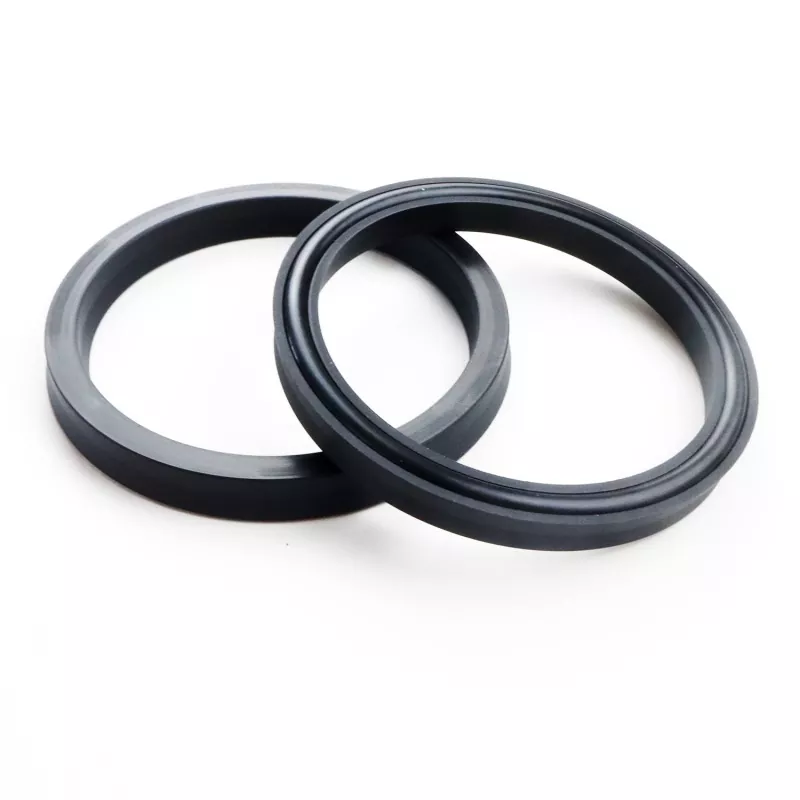

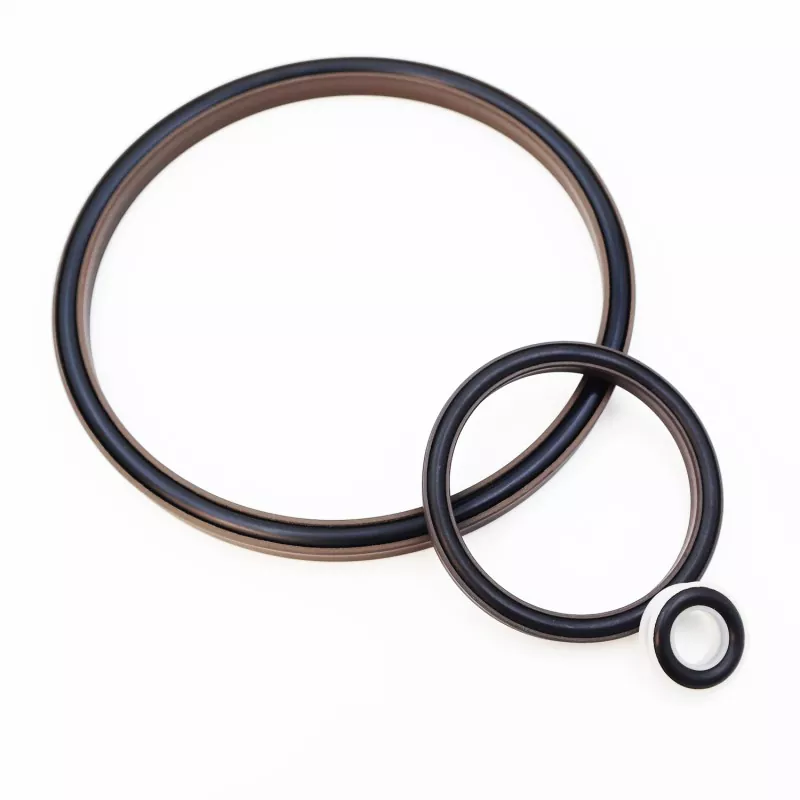

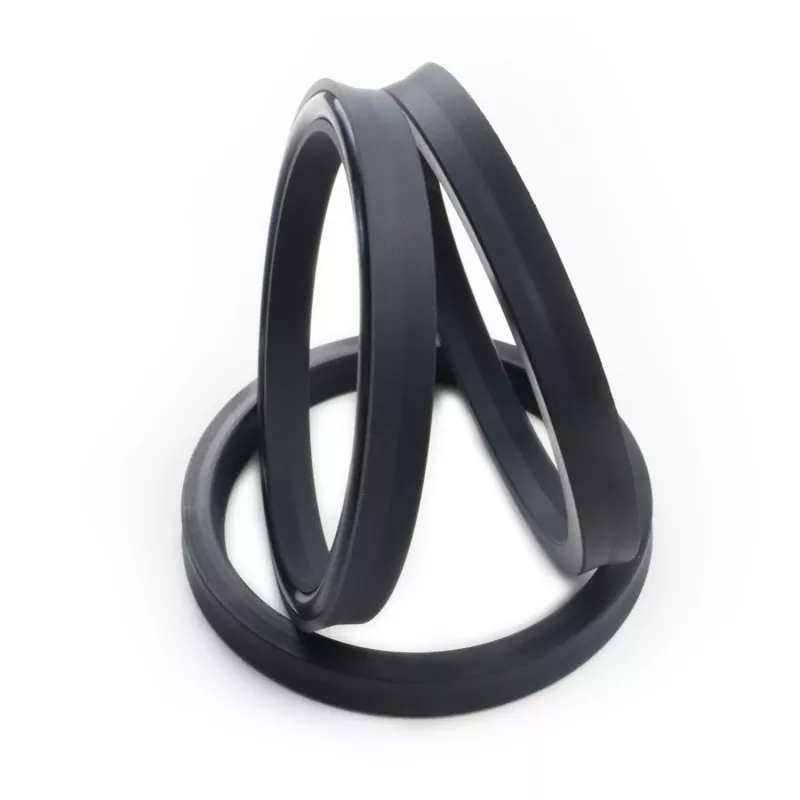

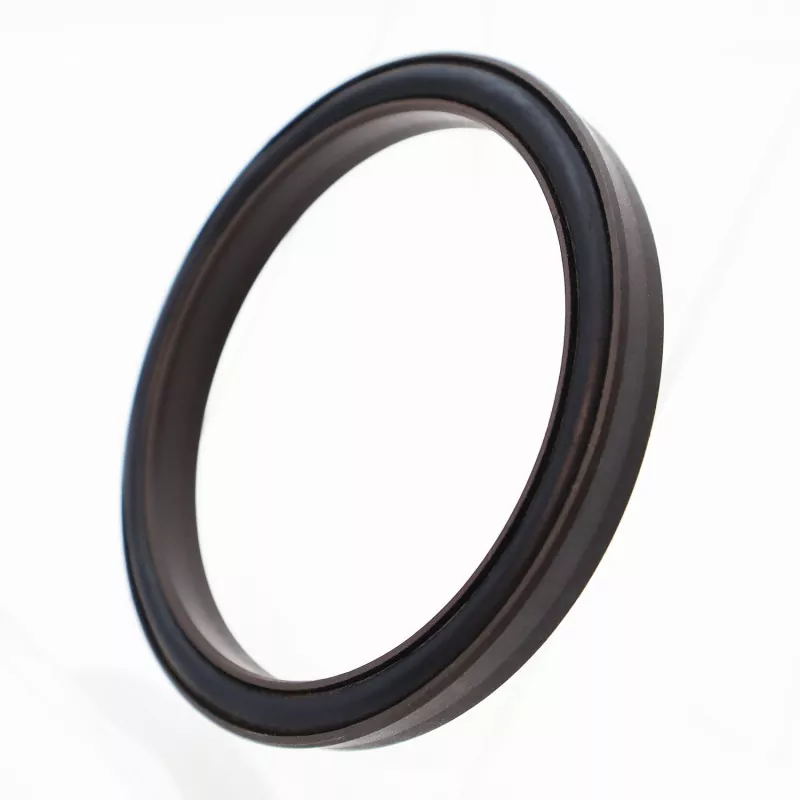

Den kombinerade tätningen av Y-typ (tätning med ultrahögt tryck/hydraulisk tryck) består av en Y-formad tätningsring av PTFE och dess kompositmaterial och en O-ring. Den är lämplig för enkelriktad tätning i hydraulisk fram- och återgående rörelse.
Tack vare den patenterade strukturen och optimerade tjockleksdesignen hos den Y-formade tätningsringen, fungerar den bra även i vattentryck eller andra lågviskösa medier. Tätningsringens strukturella design förbättrar också dess motståndskraft mot höga och ultrahöga tryck. Tätningen arbetar med en låg friktionskoefficient, vilket eliminerar krypning och möjliggör långvarig oljefri smörjning.
Obs: Denna tätningsstruktur har begränsningar och rekommenderas inte för användning i slutna spår.
1. Låg friktion, lågt startmotstånd, smidig drift, lika dynamisk och statisk friktion, ingen krypning.
2. Lång livslängd, lämplig för oljefri smörjtätning.
3. Lämplig för tätning av högtrycks-, ultrahögtrycks- och lågviskösa medier som vatten.
Extrema värden bör inte inträffa samtidigt. Kontakta vårt företag om trycket överstiger 260 MPa.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Media |
|
≤260 |
-35 till +100 (med NBR O-ring) |
≤6 |
Hydraulolja, brandbeständiga vätskor (HFA/HFB), gas, etc. |
|
-20 till +180 (med FKM O-ring) |
1. Matchande O-ringsmaterial: RO1 nitrilbutadiengummi (NBR), RO2 fluorgummi (FKM), etc.
2. Tätningsringmaterial: Standardmaterial PTFE3, andra valfria material inkluderar PTFE2, PTFE4 och andra högpresterande material.

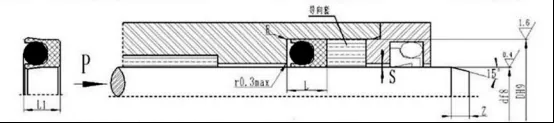

Beställningsmodell RC10-40x52.4x9.2-PTFE3-R01
Modell – Stångdiameter x spårdiameter x spårbredd PTFE3 – Modifierad PTFE-materialkod R01 – O-ringsmaterialkod
